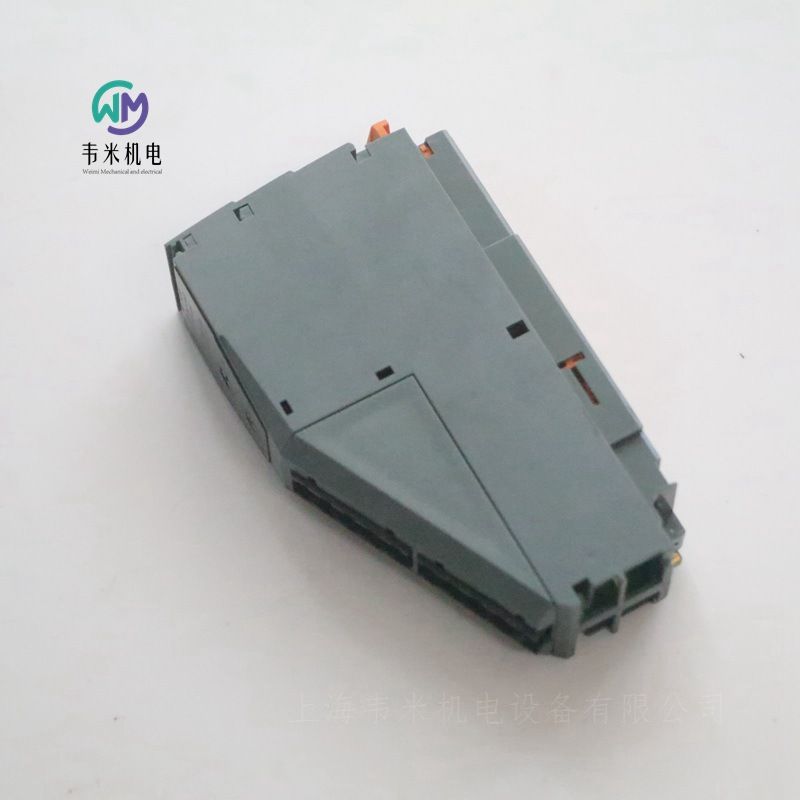

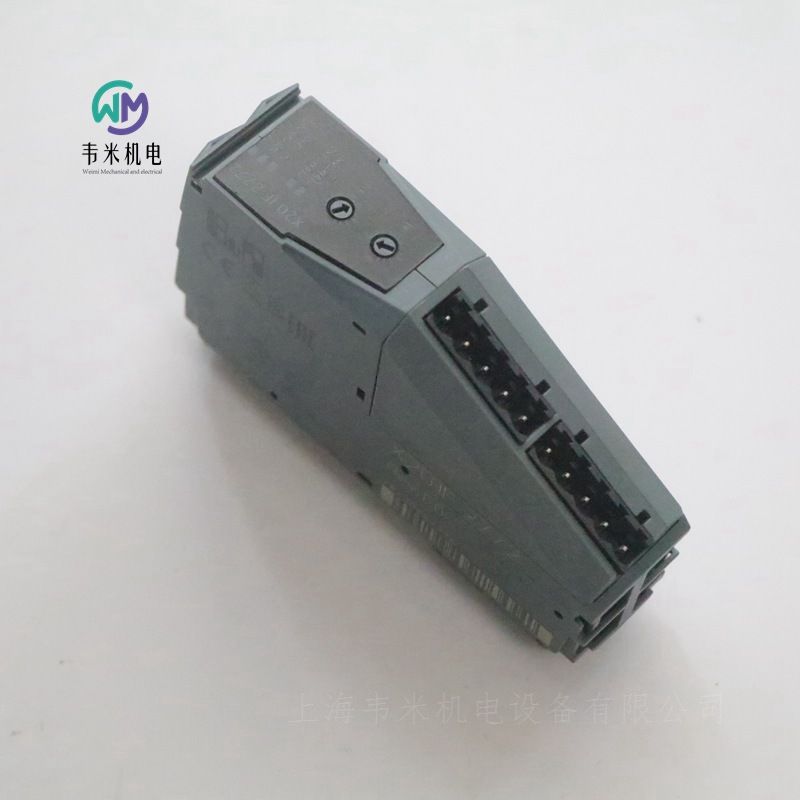

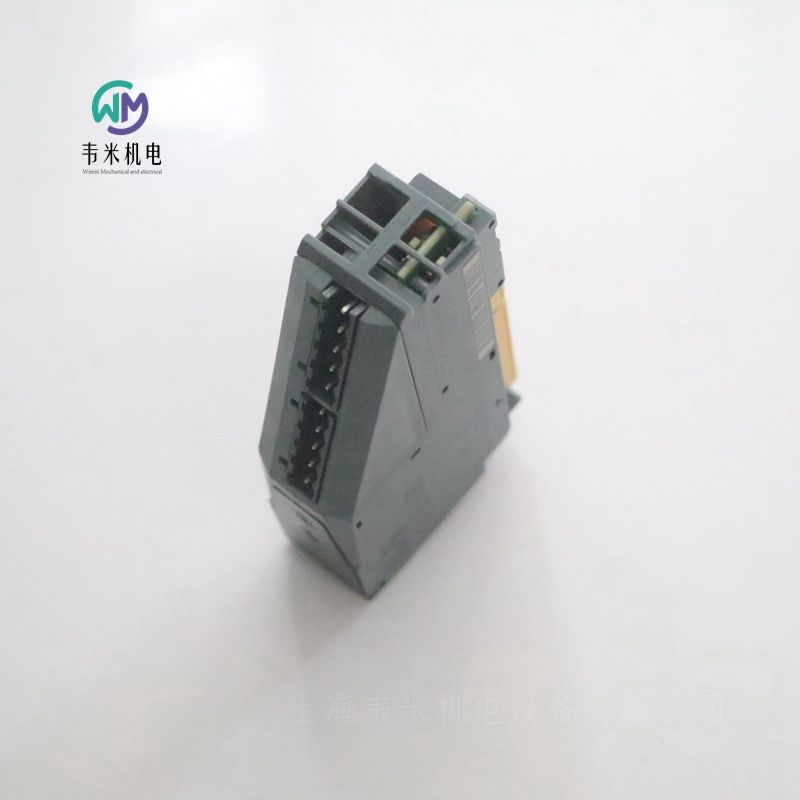

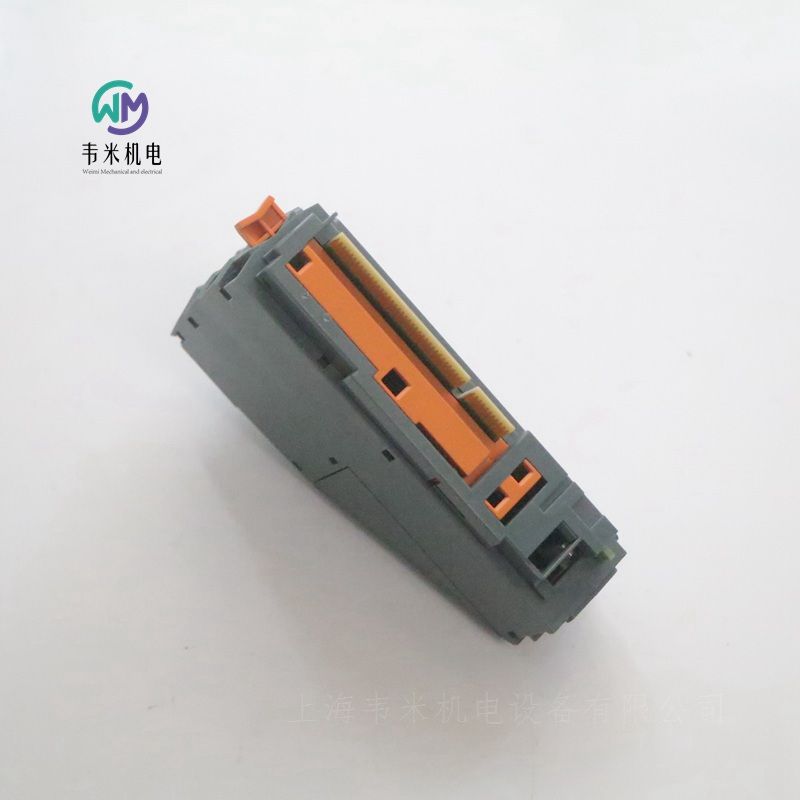

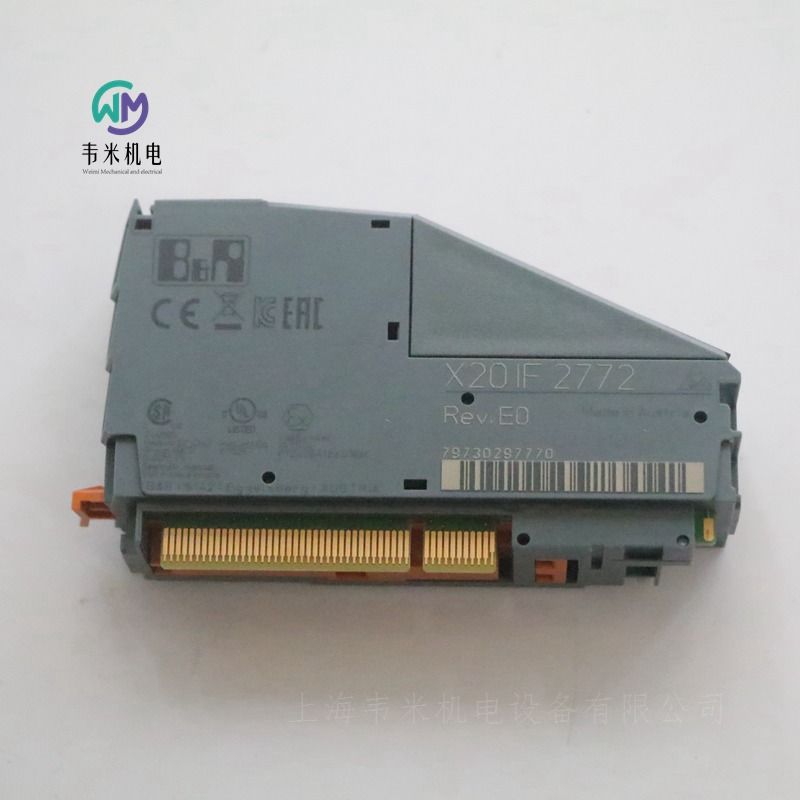

贝加莱CAN总线接口模块X20IF2772，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
贝加莱B&R接口模块
物料号:
X20IF2772
描述:
双CAN总线连接
集成终端电阻器
接口模块用于X20控制器的特定应用扩展。它配备了2个CAN总线接口。
简短描述
通信模块2x CAN总线
一般信息
B&R ID代码0x1F25
状态指示器模块状态、数据传输、终端电阻器
诊断
模块状态是，使用LED状态指示灯
数据传输是，使用LED状态指示灯
端接电阻器是，使用LED状态指示灯
功耗1.2 W
致动器引起的额外功耗（电阻）[W]-
认证
CE是
UKCA是
CRA（网络弹性法案）正在准备中
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
接口
接口IF1
信号CAN总线
变体5针公多点连接器
距离1000米
传输速率。1 Mbit/s
端接电阻器集成在模块中
控制器SJA 1000
接口IF2
信号CAN总线
变体5针公多点连接器
距离1000米
传输速率。1 Mbit/s
端接电阻器集成在模块中
控制器SJA 1000
电学性质
电气隔离PLC与CAN（IF1和IF2）和接口相互隔离
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
注：单独订购2x接线端子TB2105。
X20 PLC中的插槽
贝加莱B&R产品：触摸屏、伺服电机，伺服驱动器、插入式模块，逆变模块，CPU模块、总线控制器、接口模块、通信模块、冗余系统系统模块、数字量输入模块，数字量输出模块，模拟量输入模块，模拟量输出模块、混合模块、电机模块、计数模块、温度测量模块、电源模块、总线模块、端子排、电缆、CF卡等
贝加莱X20接口模块
X20IF1020
X20IF1030
X20IF1041-1
X20IF1043-1
X20IF1051-1
X20IF1053-1
X20IF1061-1
X20IF1063
X20IF1063-1
X20IF1072
X20IF1082
X20IF1082-2
X20IF1086-2
X20IF1091
X20IF10A1-1
X20IF10D1-1
X20IF10D3-1
X20IF10E1-1
X20IF10E3-1
X20IF10G1-1
X20IF10G3-1
X20IF10X0
X20IF2181-2
X20IF2772
X20IF2792
贝加莱B&R接口模块
物料号:
X20IF1063
描述:
X20接口模块，1个PROFIBUS DP V0从站接口，12 Mbit/s，电隔离
简短描述
通信模块1x PROFIBUS DP V0从站
一般信息
B&R ID代码0x1F23
状态指示器模块状态、数据传输
诊断
模块状态是，使用LED状态指示灯
数据传输是，使用LED状态指示灯
功耗0.87W
致动器引起的额外功耗（电阻）[W]-
认证
CE是
UKCA是
CRA（网络弹性法案）正在准备中
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
接口
接口IF1
现场总线PROFIBUS DP V0从站
变体9针内螺纹DSUB连接器
距离1200米
传输速率。12 Mbit/s
端接电阻器外部使用T型连接器（0G1000.00-090）
控制器VPC3+C
电学性质
电气隔离PLC与PROFIBUS（IF1）隔离
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
X20 PLC中的插槽
贝加莱B&R接口模块
物料号:
X20IF10G3-1
描述:
EtherCAT从站
集成交换机，实现高效布线
接口模块配备EtherCAT接口。这允许B&R系统（I/O模块、POWERLINK等）连接到其他制造商的系统，并使其能够快速轻松地双向传输数据。
接口模块可以在X20控制器或可扩展的X20BC1083 POWERLINK总线控制器中操作。
接口配备2个RJ45连接。这两种连接都会形成一个集成交换机。这使得实施菊花链布线变得容易。
简短描述
通信模块EtherCAT从机
一般信息
B&R ID代码0xA72C
状态指示器模块状态、网络状态、数据传输
诊断
模块状态是，使用LED状态指示灯和软件
网络状态是，使用LED状态指示灯和软件
数据传输是，使用LED状态指示灯
功耗2 W
致动器引起的额外功耗（电阻）[W]-
认证
CE是
UKCA是
CRA（网络弹性法案）正在准备中
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
接口
现场总线EtherCAT（从属）
变体2x屏蔽RJ45
线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
转移
物理层100BASE-TX
半双工否
全双工是
自动协商是
自动MDI/MDIX是
控制器netX100
电学性质
电气隔离PLC与EtherCAT隔离（IF1和IF2）
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
X20 PLC和可扩展总线控制器X20BC1083中的插槽
贝加莱B&R接口模块
物料号:
X20IF1086-2
描述:
POWERLINK用于实时以太网通信
100 Base-FX端口
轮询响应链
动态节点分配（DNA）
接口模块用于X20控制器的特定应用扩展。它配备了POWERLINK接口。
此接口使用100 Base-FX端口。POWERLINK连接使用62.5/125μm或50/125μm光纤多模电缆，带双工LC连接。模块和网络状态使用LED指示。
简短描述
通信模块1x POWERLINK（V1/V2）管理或控制节点
一般信息
B&R ID代码0xB455
状态指示器模块状态、总线功能
诊断
模块状态是，使用LED状态指示灯和软件
总线功能是，使用LED状态指示灯和软件
功耗1.8 W（转速<D0:2 W）
致动器引起的额外功耗（电阻）[W]-
认证
CE是
UKCA是
CRA（网络弹性法案）正在准备中
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
CCS是
KC是
接口
现场总线POWERLINK（V1/V2）管理或控制节点
类型类型4
标准（符合性）ANSI/IEEE 802.3
变体1x双工LC
传输速率100 Mbit/s
转移
物理层100BASE-FX
半双工是
全双工POWERLINK模式：否/以太网模式：是
自动协商否
自动MDI/MDIX编号
控制器POWERLINK MAC
典型波长。1300纳米
Rx范围：1270至1380纳米
发射范围：1270至1380纳米
电缆光纤型多模光纤，芯径为62.5/125µm或50/125µm
两侧LC连接器
光功率预算
玻璃纤维62.5/125µm，NA=0.275 11 dB
玻璃纤维50/125µm，NA=0.200 7.5 dB
线路长度
以太网TCP/IP值。2个车站之间400米（路段长度）
POWERLINK值。2个车站之间2公里（路段长度）
电学性质
电气隔离PLC与POWERLINK（X1）隔离
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
X20 PLC中的插槽
贝加莱B&R接口模块
物料编号：
X20IF1082
说明：
POWERLINK用于实时以太网通信
集成集线器，实现高效布线
可配置环冗余
接口模块可用于为特定应用扩展X20 CPU。它配备了POWERLINK界面。
该接口有两个RJ45插座。两个连接都通向一个集成集线器。这使得使用POWERLINK轻松创建菊花链连接。
简短描述
通信模块1x POWERLINK（V1/V2）管理或控制节点
一般信息
B&R ID代码0x1F1F
状态指示灯模块状态、总线功能
Diagnostics
模块状态是，使用LED状态指示灯和软件
总线功能是，使用LED状态指示灯和软件
功耗2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
接口
现场总线POWERLINK（V1/V2）管理或控制节点
类型类型3
变体2x屏蔽RJ45（集线器）
大线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
转移
物理层100BASE-TX
半双工是
全双工否
自动协商是
自动MDI/MDIX是
集线器传播延迟0.96到1µs
控制器POWERLINK MAC
电气特性
电气隔离PLC与POWERLINK（X1和X2）隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
X20 PLC中的插槽
贝加莱B&R接口模块
物料号:
X20IF1082-2
描述:
POWERLINK用于实时以太网通信
集成集线器，实现高效布线
可配置的环冗余
轮询响应链
动态节点分配（DNA）
接口模块用于X20控制器的特定应用扩展。它配备了POWERLINK接口。
该接口有两个RJ45插座。这两个连接都通向一个集成集线器。这使得使用POWERLINK创建菊花链连接变得容易。
简短描述
通信模块1x POWERLINK（V1/V2）管理或控制节点
一般信息
B&R ID代码0xA7A3
状态指示器模块状态、总线功能
诊断
模块状态是，使用LED状态指示灯和软件
总线功能是，使用LED状态指示灯和软件
功耗2 W
致动器引起的额外功耗（电阻）[W]-
认证
CE是
UKCA是
CRA（网络弹性法案）正在准备中
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
接口
现场总线POWERLINK（V1/V2）管理或控制节点
类型类型4
变体2x屏蔽RJ45（集线器）
线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
转移
物理层100BASE-TX
半双工是
全双工否
自动协商是
自动MDI/MDIX是
集线器传播延迟0.96至1µs
控制器POWERLINK MAC
电学性质
电气隔离PLC与POWERLINK（X1和X2）隔离
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
X20 PLC中的插槽
贝加莱B&R电源模块物料编号：
X20PS2100
说明：
用于内部I/O电源的24 VDC电源模块
电源模块用于内部I/O电源。
简短描述
电源模块用于内部I/O电源的24 VDC电源模块
一般信息
B&R ID代码0x1BBF
状态指示灯工作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.2 W
内部I/O 0.6 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
输入I/O电源
输入电压24 VDC-15%/+20%
保险丝所需线路保险丝：大10 A，慢速熔断
反极性保护无
输出I/O电源
标称输出电压24 VDC
短路行为所需线路保险丝
允许接触负载10 A
电气特性
电气隔离I/O电源未与I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x电源总线模块X20BM01
间距12.5+0.2mm
贝加莱B&R电源模块X20PS3300
物料编号：
X20PS3300
说明：
X2X链路和内部I/O电源的馈电
馈电和X2X链路电源的电气隔离
通过同时操作多个电源模块，可以实现X2X链路电源的冗余
电源模块配备X2X链路的馈线以及内部I/O电源。
简短描述
电源模块用于内部I/O电源的24 VDC电源模块
一般信息
B&R ID代码0x1BBF
状态指示灯工作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.2 W
内部I/O 0.6 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
输入I/O电源
输入电压24 VDC-15%/+20%
保险丝所需线路保险丝：大10 A，慢速熔断
反极性保护无
输出I/O电源
标称输出电压24 VDC
短路行为所需线路保险丝
允许接触负载10 A
电气特性
电气隔离I/O电源未与I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x电源总线模块X20BM01
间距12.5+0.2mm
