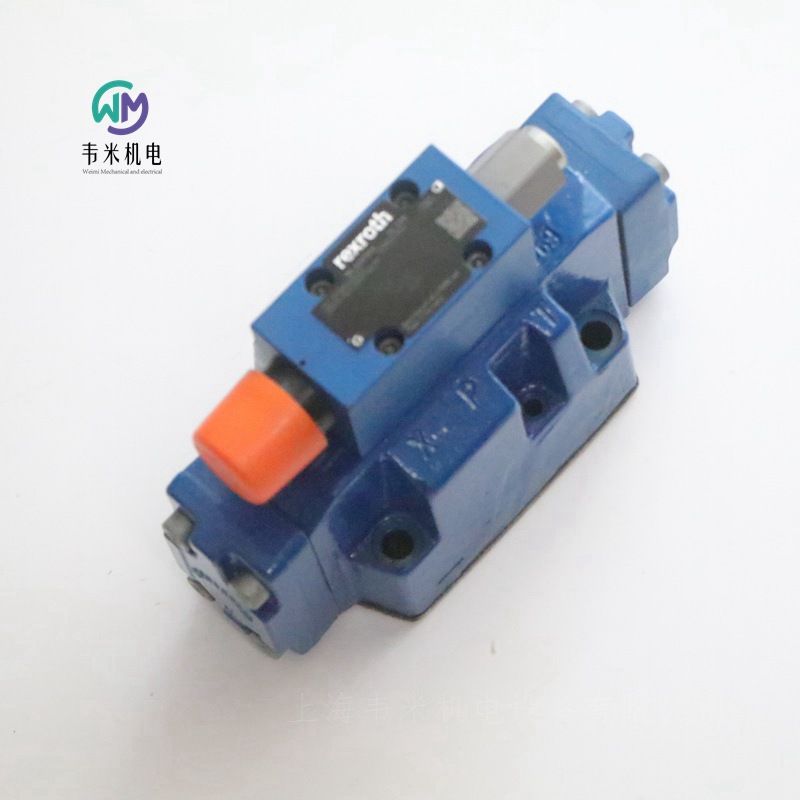

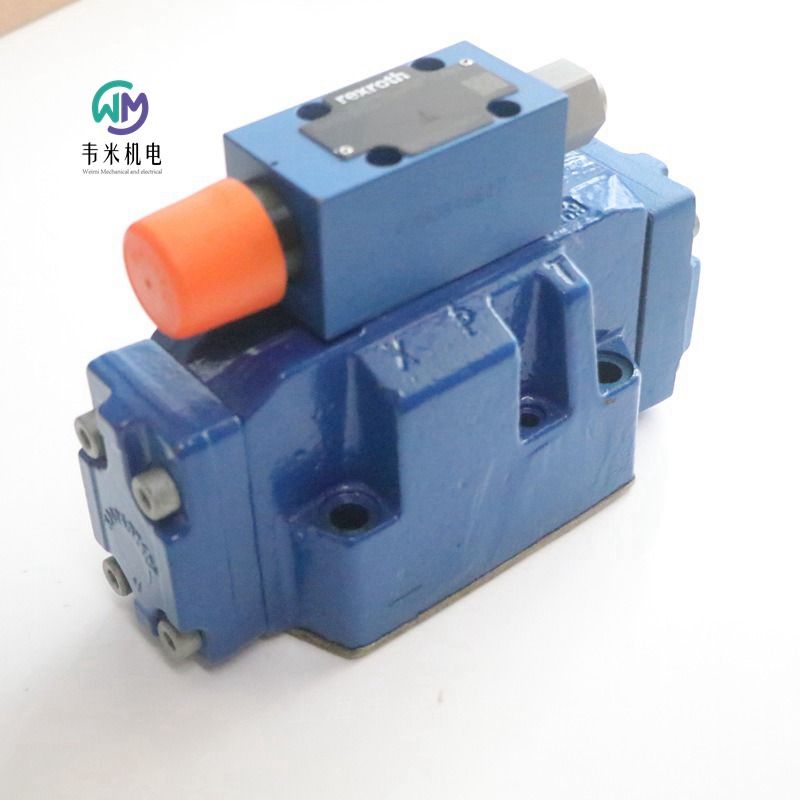

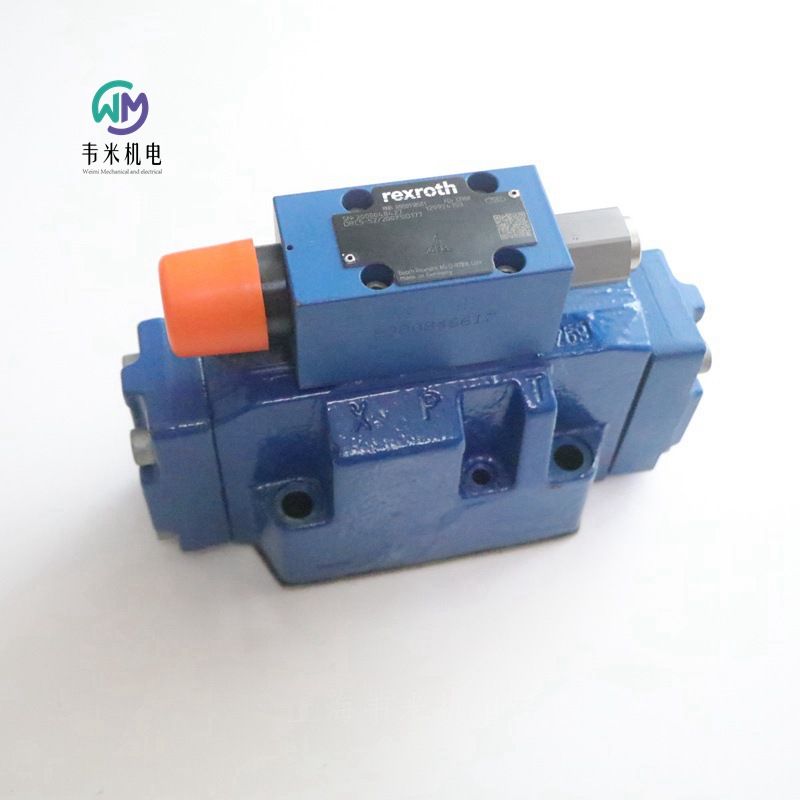

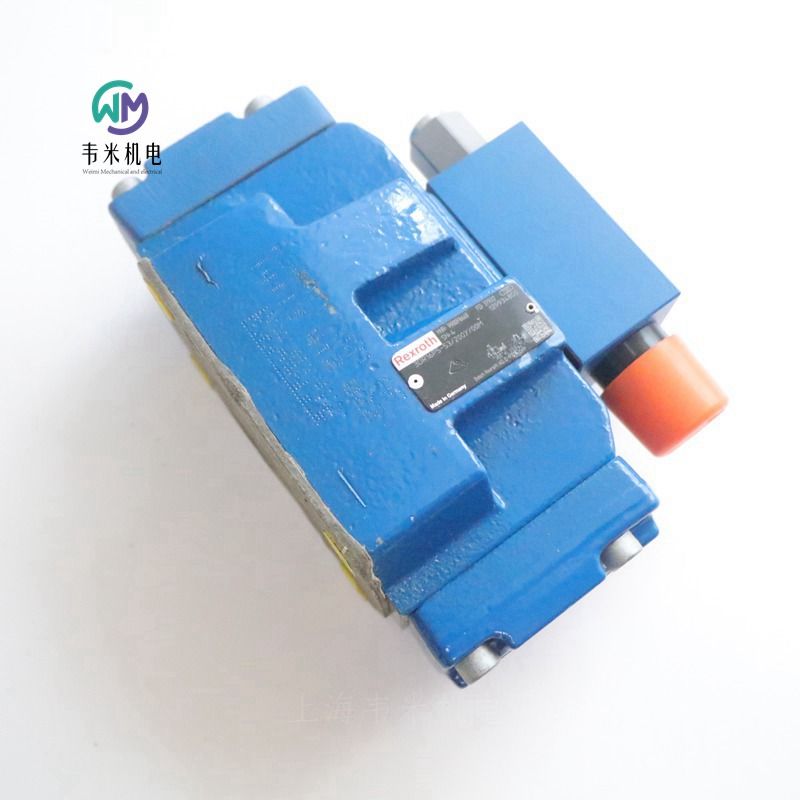

REXROTH先导式减压阀R900916668 3DR16P5-53/200Y/00M，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
  力士乐REXROTH减压阀3DR16P5-5X/200Y/00M
R900916668 3DR16P5-53/200Y/00M
公称尺寸 16，P → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图    ISO 4401-07-07-0-05
产品系列    3DR10,16,25
工作压力. [bar]    315
体积流量 [l/min]    220
活塞符号    P → A
连接类型    底板安装
标称尺寸    16
驱动类型    通过机械致动
连接数    4
开关位置数    3
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封件    NBR
重量 [kg]    8.94

力士乐REXROTH先导式减压阀
类型 3DR
特点
-用于减少（P 到 A）和限制（A 到 T）系统压力的阀
-用于底板安装
-油口安装面符合 ISO 4401-07-07-0-05
-符合样本 RC 45056 的底板（单独订购）
-4 个压力等级
-4 个调节元件，可选：
-旋钮
-六角套筒和保护帽
-带刻度可锁定旋钮
-带刻度旋钮
功能
类型 3DR 压力控制阀是用于次级油路的带有溢流阀功能的先导式三通减压阀。它们用于降低系统压力。
减压阀主要由带有控制阀芯的主阀和带有压力调节元件的先导控制阀组成。
在开始位置时，阀是打开的。液压油可以不受任何限制地从通道 P 流向通道 A。通道 A 内的压力是通过孔向压缩弹簧对面的阀芯区域施加的。同时，还通过节流孔向控制阀芯的弹簧负载侧施加压力，以及通过通道向先导控制阀的滚珠施加压力。
根据压缩弹簧的设置，滚珠的上游和管道内建立液压压力，并将控制阀芯保持在打开位置。液压油从通道 P 通过控制阀芯流向通道 A，直到通道 A 中的压力增加到超过压缩弹簧设置的压力值，并提升滚珠。控制阀芯向闭合位置移动。当通道 A 内的压力与压缩弹簧设置的压力值达到平衡时，则达到了所需减小的压力。当作用在执行机构上的外力导致通道 A 内的压力进一步增加时，控制阀芯被进一步压缩压缩弹簧。这样通过控制阀芯上的控制阀口打开了通道 T 和通道 A 之间的连接。排放到油箱的液压油量确保压力不再增加。先导油始终通过先导管路从弹簧腔外泄到油口 Y。务必始终保持先导油以零压力返回油箱。可以使用压力计油口检查通道 A 内的减压。
技术数据
重量  8kg
安装位置    可选
环境温度范围    –30至+50°C
液压
公称压力    315bar
工作压力
油口 P     315bar
油口 A     250bar
油口 Y     单独，无压地到油箱
压力设置 –
小 bar 视流量而定
大 bar 50; 100; 200; 250
流量     220l/min
液压油    符合 DIN 51524 ）的矿物油（HL，HLP）（适用于 NBR 和 FKM 密封件）；符合VDMA 24568 的可快速生物降解液压油（另请参阅RC 90221）；HETG（菜籽油）（适用于 NBR 和 FKM 密封件））；HEPG（聚）（仅适用于 FKM 密封件））；HEES（合成酯）（仅适用于 FKM 密封件））；可应要求提供其它液压油
液压油温度范围
–30 至 +80°C （NBR 密封件）
–20 至 +80°C （FKM 密封件）
粘度范围      10 至 800mm2/s
液压油的允许污染度 - 符合 ISO 4406（c）规定的清洁度等级    等级 20/18/15 （在液压系统中必须遵循规定的组件清洁度等级。有效过滤可防止发生故障，同时还可延长组件使用寿命。））有关过滤器的选择，请参阅样本 RC 50070，RC 50076，RC 50081，RC 50086，RC 50087 和 RC 50088。
德国力士乐REXROTH先导式减压阀订货号和型号：
R900917782 3DR16P4-5X/100Y/00M
R900916667 3DR16P4-5X/200Y/00M
R900916666 3DR16P5-5X/100Y/00M
R900916666 3DR16P5-53/100Y/00M
R900916668 3DR16P5-5X/200Y/00M
R900916668 3DR16P5-53/200Y/00M
R900917775 3DR16P5-5X/250Y/00M
R900917775 3DR16P5-53/250Y/00M
R900916670 3DR16P5-5X/250Y/00V
R901234521 3DR16P7-5X/100Y/00M

力士乐REXROTH减压阀3DR16P5-5X/100Y/00M
R900916666 3DR16P5-53/100Y/00M
公称尺寸 16，P → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图    ISO 4401-07-07-0-05
产品系列    3DR10,16,25
工作压力. [bar]    315
体积流量 [l/min]    220
活塞符号    P → A
连接类型    底板安装
标称尺寸    16
驱动类型    通过机械致动
连接数    4
开关位置数    3
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封件    NBR
重量 [kg]    8.94

力士乐REXROTH双单向节流阀
Z2FS6
规格 6
组件系列 4X
大工作压力 315 bar
大流量 80 l/min
叠加阀
油口安装面符合 DIN 24340，形式 A
油口安装面符合 ISO 4401-03-02-0-05（带孔）
用于限制 2 个执行机构油口的主油流量或先导油流量。
4 种调整类型：
带锁紧螺母和保护帽的调节螺钉
带刻度可锁定旋钮• 内六角带刻度主轴• 带刻度旋钮
用于供油或回油节流
Z2FS6型阀是一种采用叠加阀板设计的双单向节流阀。它用于限制一个或两个执行机构油口的主油流量或先导流量。
彼此对称排列的两个单向节流阀可限制一个方向上的流量，同时允许相反方向上的自由回流。
如果是供油节流，则液压油将通过由阀座和节流阀芯形成的节流点，经通道 A1 导入执行机构 A2。节流阀芯可通过调节螺钉进行轴向调节，从而允许调节节流点。
从执行机构 A2流回的液压油沿着节流阀芯的方向相对弹簧移动阀座，从而使液压油通过单向阀不受阻碍地流动。根据安装位置，节流效应可能发生在供油或排放中。
主流量限制 （型号“2Q”）
要调节执行机构的速度（主流量限制），应在方向阀和底板之间安装双单向节流阀。
先导流量限制 （型号“1Q”）
通过先导式方向阀，可使用双单向节流阀来调节切换时间（先导流量限制）。在这种情况下，该阀安装在先导控制阀和主阀之间。
德国力士乐REXROTH节流阀订货号和型号：
R900481621 Z2FS6-2-4X/1Q
R900481621 Z2FS6-2-44/1Q
R900481623 Z2FS6-2-4X/1QV
R900481623 Z2FS6-2-46/1QV
R900481624 Z2FS6-2-43/2QV
R900481624 Z2FS6-2-44/2QV
R900481624 Z2FS6-2-4X/2QV
R900481624​ Z2FS6-2-46/2QV
R900581526 Z2FS6A2-4X/1QV
R900427254 Z2FS6A2-4X/2Q
R900582719 Z2FS6-5-44/1QV
R900476838 Z2FS6-5-4X/2QV
R900441810 Z2FS6-7-4X/2QV

力士乐REXROTH节流反弹阀
R900582719 Z2FS6-5-4X/1QV
公称尺寸 6，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作
液压阀，流量控制阀，节流阀，节流止回阀
博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地节流至设定值。
直动式
带刻度的内六角形
微调
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z2FS6
工作压力[bar]    350
流量[l/min]    80
滑阀符号    A1→A2，B1→B2或A2→A1，B2→B1
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.14

力士乐REXROTH节流反弹阀
R900581526 Z2FS6A2-4X/1QV
公称尺寸 6，A1 → A2 或 A2 → A1，机械操作
液压阀，流量控制阀，节流阀，节流止回阀，单向节流阀
博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地节流至设定值。
直动式
带锁紧螺母的固定螺钉
微调
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z2FS6
工作压力[bar]    350
流量[l/min]    80
滑阀符号    A1→A2或A2→A1
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.98

力士乐REXROTH节流反弹阀
R900727967 Z2FS6-2-4X/2QV/60
公称尺寸 6，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作
液压阀，流量控制阀，节流阀，节流止回阀
博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地节流至设定值。
直动式
带锁紧螺母的固定螺钉
标准制定
带定位销安装孔ISO 8752-3x8-St
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z2FS6
工作压力[bar]    350
流量[l/min]    80
滑阀符号    A1→A2，B1→B2或A2→A1，B2→B1
连接类型    叠加阀
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.04

博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
力士乐节流阀 Z2FS6-2-4X/2QV
R900481624 Z2FS6-2-46/2QV
公称尺寸 6，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作
高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。
叠加式
带锁紧螺母的调节螺钉
连接图    ISO 4401-03-02-0-05
大压力 [bar]    350
大体积流量 [l/min]    80
活塞符号    A1 → A2，B1 → B2 或 A2 → A1，B2 → B1
连接类型    叠加阀板
标称尺寸    6
驱动类型    带机械操作
连接数    4
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    1.04

力士乐REXROTH节流反弹阀 Z2FS6A2-4X/2QV
R900439389
公称尺寸 6，A1 → A2 或 A2 → A1，机械操作
高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。
直营
带锁紧螺母的调节螺钉
默认设置
连接图    ISO 4401-03-02-0-05
压力 [bar]    350
体积流量 [l/min]    80
活塞符号    A1 → A2 或 A2 → A1
连接类型    叠加阀板
标称尺寸    6
驱动类型    带机械操作
连接数    4
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    0.98941


力士乐REXROTH单向节流阀
Z2FS10
规格 10
组件系列 3X
大工作压力 315 bar
大流量 160 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05
用于限制 2 个执行机构油口的主油流量或先导油流量。
3 种调整类型：
带刻度可锁定旋钮，内六角带刻度主轴，带刻度旋钮
进油或回油节流
防腐蚀设计
Z2FS 10 型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的主油流量或先导流量。
彼此对称排列的两个单向节流阀可限制一个方向上的流量，同时允许相反方向上的自由回流。
如果是供油节流，则液压油将通过由控制边和节流阀芯形成的节流点，经通道 A1 导入执行机构 A2。节流阀芯可通过主轴进行轴向调节，从而允许调节节流点。
同时，通道 A1 中的液压油通过孔导入到活塞侧。主动压力和弹簧力使节流阀芯保持在节流位置。
从执行机构 B2 流回的液压油在相对弹簧的方向上移动节流阀芯，从而使液压油通过单向阀不受阻碍地流动。根据安装位置，节流效应可能发生在供油或排放中。
主流量限制
要调节执行机构的速度（主流量限制），应在方向阀和底板之间安装单向节流阀。
先导流量限制
通过先导式方向阀，可使用单向节流阀来调节切换时间（先导流量限制）。在这种情况下，该阀安装在先导控制阀和主阀之间。
德国力士乐REXROTH节流阀订货号和型号：
R900989095 Z2FS10-5-34/
R900517812 Z2FS10-5-33/V
R900517812 Z2FS10-5-3X/V
R900523737 Z2FS10-3-3X/V
R900517813 Z2FS10A5-3X/SV
R900517814 Z2FS10B5-3X/S2V

力士乐REXROTH节流反弹阀
R900523578 Z2FS10A5-3X/S2V
公称尺寸 10；A1 → A2 或 A2 → A1；机械操作
液压阀，流量控制阀，节流阀，节流止回阀
博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地节流至设定值。
直动式
带刻度的内六角形
产品属性
连接图    ISO 4401-05-04-05
产品系列    Z2FS10
工作压力[bar]    315
流量[l/min]    160
滑阀符号    A1→A2或A2→A1
连接类型    三明治板
尺寸    10
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    2.98

力士乐REXROTH节流反弹阀
R900517814 Z2FS10B5-3X/S2V
公称尺寸 10；B1 → B2 或 B2 → B1；机械操作
液压阀，流量控制阀，节流阀，节流止回阀
博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地节流至设定值。
直动式
带刻度的内六角形
产品属性
连接图    ISO 4401-05-04-05
产品系列    Z2FS10
工作压力[bar]    315
流量[l/min]    160
滑阀符号    B1→B2或B2→B1
连接类型    叠加式
尺寸    10
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    3.

力士乐REXROTH节流反弹阀
R900523737 Z2FS10-3-3X/V
公称尺寸 10；A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作
液压阀，流量控制阀，节流阀，节流止回阀
博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地节流至设定值。
直动式
带刻度的可锁定旋钮
产品属性
连接图    ISO 4401-05-04-05
产品系列    Z2FS10
工作压力[bar]    315
流量[l/min]    160
滑阀符号    A1→A2，B1→B2或A2→A1，B2→B1
连接类型    叠加式
尺寸    10
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    3.39
