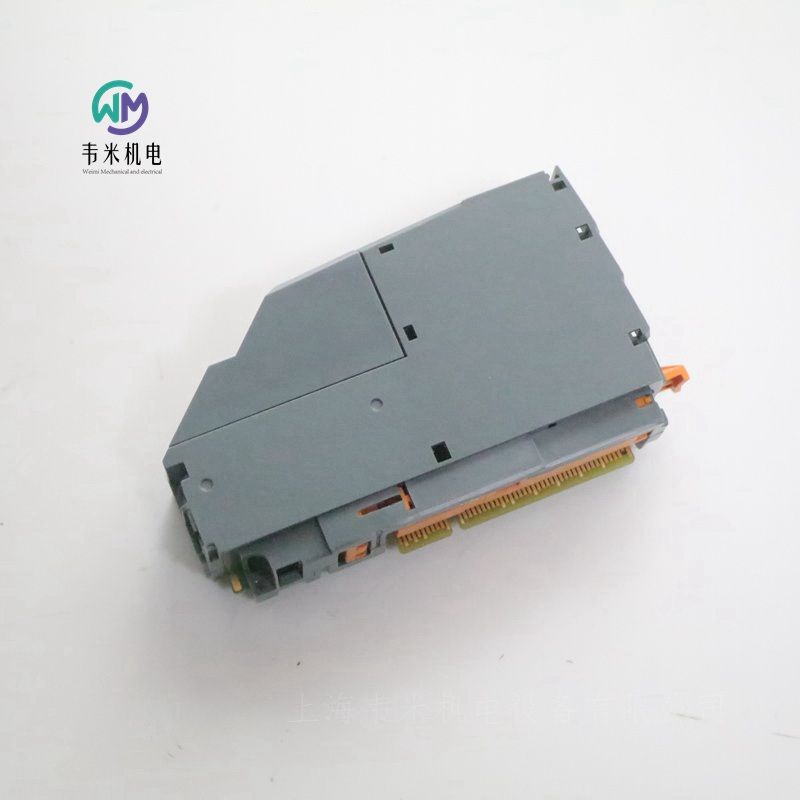

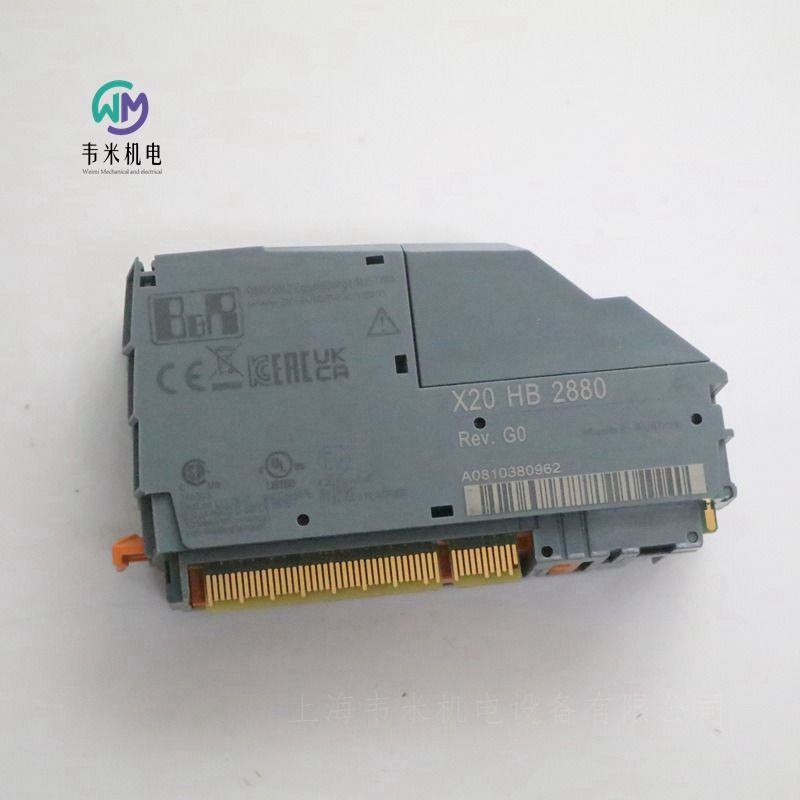

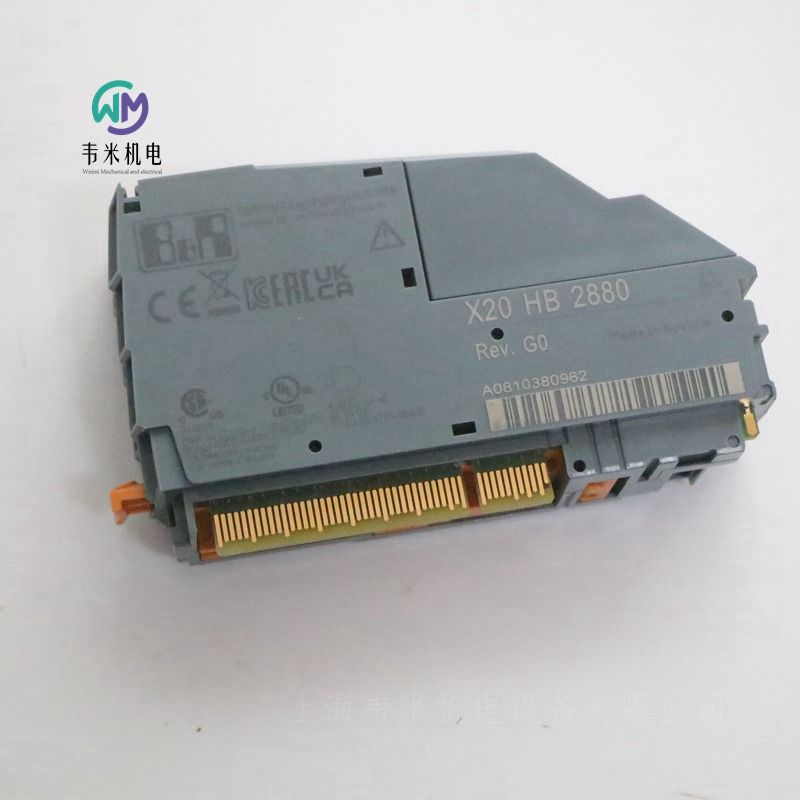

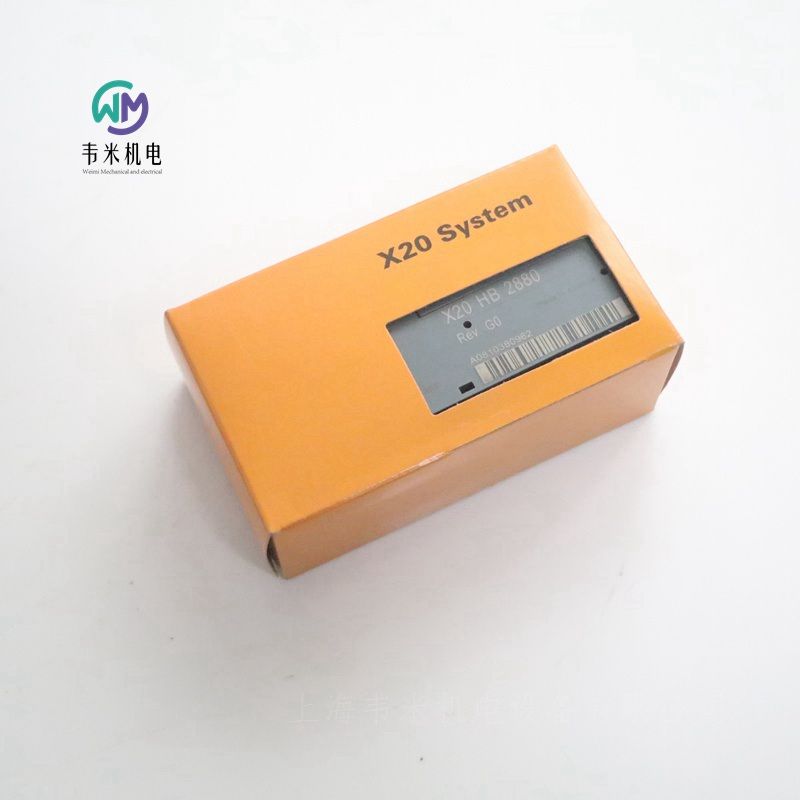

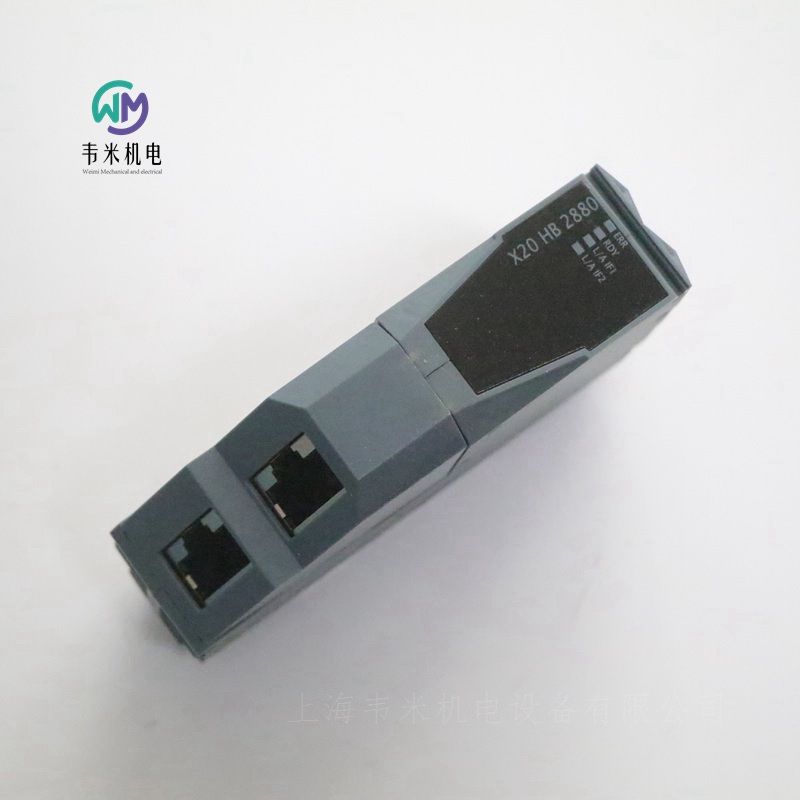

贝加莱B&R总线控制器模块X20HB2880
物料号:
X20HB2880
描述:
集线器扩展模块
2x集线器100 BASE-TX
POWERLINK总线控制器X20BC8083和独立集线器X20HB8880和X20HB8815配备了模块化集线器扩展。根据所使用的总线基础，还有1或2个插槽可供选择。X20HB2880集线器扩展模块可以在这些插槽中操作。
模块和网络的状态由LED指示。
简短说明
集线器2端口快速以太网集线器，用于集线器扩展
一般信息
状态指示器模块状态、总线功能
诊断
模块状态是，使用LED状态指示灯
总线功能是，使用LED状态指示灯
功耗1.17 W
致动器引起的额外功耗（电阻）[W]-
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
接口
类型集线器扩展模块
变体2x屏蔽RJ45
大线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
换乘
物理层100BASE-TX
半双工是
全双工否
自动协商是
自动MDI/MDIX是
集线器传播延迟0.96至1µs
电气性能
电气隔离电源与以太网隔离（IF1和IF2）
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
机械性能
X20BC8083和X20HB8880的插槽集线器扩展
贝加莱20 Hub系统系统模块
X20BB80
X20BB80X
X20BB81
X20BB82
X20HB1881
X20HB1882
X20HB2880
X20HB2881
X20PS8002
X20PS9400
X20PS9402
贝加莱B&R产品：触摸屏、伺服电机，伺服驱动器、插入式模块，逆变模块，CPU模块、总线控制器、接口模块、通信模块、冗余系统系统模块、数字量输入模块，数字量输出模块，模拟量输入模块，模拟量输出模块、混合模块、电机模块、计数模块、温度测量模块、电源模块、总线模块、端子排、电缆、CF卡等
贝加莱B&R模拟量输入模块X67AI1323
物料号:
X67AI1323
描述:
4个模拟输入0至20mA或4至20mA
极限检测
可配置的数字输入滤波器
循环时间极短
所有通道的佳屏蔽接地
该模块配备了4个具有12位数字转换器分辨率的输入端。输入信号的范围为0至20mA或4至20mA。
简短说明
输入/输出模块4个模拟输入0至20mA或4至20mA
一般信息
B&R ID代码0x16F2
每个通道的状态指示器I/O功能、电源电压、总线功能
诊断
输入是，使用LED状态指示灯和软件
I/O电源是，使用LED状态指示灯和软件
连接类型
X2X链路M12，B编码
输入4x M12，A编码
输入/输出电源M8，4针
电力消耗
内部I/O 3 W
X2X链路电源0.75 W
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
TÜV 05 ATEX 7201X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
I/O电源
标称电压24 VDC
电压范围18至30 VDC
集成保护反极性保护
电力消耗
传感器电源大值。12瓦
模拟输入
输入0至20mA或4至20mA
输入类型差分输入
数字转换器分辨率12位
所有输入的转换时间为400µs
输出格式INT
输出格式
当前INT 0x0000-0x7FFF/1 LSB=0x0008=4.883µA
负载<300Ω
输入保护电源电压接线保护
允许的输入信号大值。±30毫安
过载时的数字值输出
超调0x0000
过冲0x7FFF
转换过程逐次逼近
大误差
增益0.1%
偏移0.05%
大增益漂移0.013%/°C
大偏移漂移0.02%/°C
共模抑制
直流电>50 dB
50赫兹>50分贝
共模范围±11 V
信道间串扰<-70 dB
非线性<0.1%
输入和总线之间的绝缘电压500Veff
20mA时的电压降通常为4.5V
输入过滤器
截止频率1kHz
斜率40 dB
传感器电源
电压输入/输出电源负压降短路保护
大500mA短路保护电压降。2伏直流电
大电流总和。零点五一
防短路是
电气性能
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
任何是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP67
环境条件
温度
操作-25至60°C
降级-
储存-40至85°C
运输-40至85°C
机械性能
尺寸
宽度53毫米
高度85毫米
深度42毫米
重量190克
连接扭矩
大M8。0.4牛米
M12大值。0.6牛米
贝加莱B&R模拟量输入模块X67AI2744
物料号:
X67AI2744
描述:
2个全桥应变计输入
数据输出速率可配置为2.5 Hz至7.5 kHz
该模块配备了2个输入端，用于评估全桥应变计，可与4线和6线应变计称重传感器配合使用。该模块应用的概念需要在测量系统中进行校准。这种校准补偿或消除了测量电路中的绝对不准确（例如组件公差、有效桥电压或零偏移）。与绝对（校准）值相关的测量精度仅因工作温度变化的负面影响而变化。
简短说明
I/O模块2全桥应变计输入
一般信息
B&R ID代码0x8820
状态指示器通道状态、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
断路是，使用LED状态指示灯和软件
使用LED状态指示灯和软件输入Yes
连接类型
X2X链路M12，B编码
输入4x M12，A编码
输入/输出电源M8，4针
电力消耗
巴士0.75 W
内部I/O 2.4 W
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
TÜV 05 ATEX 7201X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
I/O电源
标称电压24 VDC
电压范围18至30 VDC
集成保护反极性保护
全桥应变计
应变计系数2至256 mV/V，可使用软件配置
连接4线或6线连接
输入类型差分，用于评估全桥应变计
数字转换器分辨率24位
转换时间取决于配置的数据输出速率
数据输出速率为每秒2.5至7500个样本，可使用软件（fDATA）进行配置
输入过滤器
截止频率5 kHz
订单3
斜率60 dB
ADC滤波器特性Sigma-delta，请参阅“Sigma-denta A/D转换器的滤波器特性”一节
工作范围/测量传感器85至5000Ω
电缆长度的影响见“计算示例”一节，传感器电缆长度：大30m
输入保护RC保护
共模范围0至3 VDC
输入“输入+”和“输入-”的允许输入电压范围（相对于电位应变计GND）
输入和总线之间的绝缘电压500Veff
Sigma-delta转换程序
数字值输出
断桥供电线路值接近0
传感器断线值接近±结束值（状态位“线路监测”设置在寄存器“模块状态”中）
值0xFF800001到0x007FFFFF的有效范围（-8388607到8388607）
应变计供应
电压5.5 VDC/大65 mA
防短路和过载是
短路保护大电压降。65 mA和25°C时为0.2 VDC
量化
LSB值（16位）
2 mV/V 336 nV
4 mV/V 671 nV
8 mV/V 1.343µV
16 mV/V 2.686µV
32 mV/V 5.371µV
64毫伏/伏10.74µV
128毫伏/伏21.48µV
256 mV/V 42.97µV
LSB值（24位）
2 mV/V 1.31 nV
4 mV/V 2.62 nV
8 mV/V 5.25 nV
16毫伏/伏10.49毫伏
32毫伏/伏20.98毫伏
64毫伏/伏41.96毫伏
128毫伏/伏83.92毫伏
256毫伏/伏167.85毫伏
温度系数30 ppm/°C
大增益漂移12 ppm/°C
大偏移漂移2ppm/°C
非线性<10ppm
电气性能
电气隔离
总线与模拟输入和应变计电源电压隔离
通道未与I/O电源隔离
操作条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP67
环境条件
温度
操作-25至60°C
降级-
储存-40至85°C
运输-40至85°C
机械性能
尺寸
宽度53毫米
高度85毫米
深度42毫米
重量190克
连接扭矩
大M8。0.4牛米
M12大值。0.6牛米
贝加莱B&R总线控制器X67BC6321
物料号:
X67BC6321
描述:
现场总线：PROFIBUS DP
8个数字通道，可配置为输入或输出
通过现场总线进行简单的I/O配置
通过X2X链路集成连接到本地扩展，可额外连接59个模块
可配置的I/O周期（0.2至1毫秒）
PROFIBUS DP基于RS485接口的物理原理。数据传输使用混合总线访问程序进行控制：活动站通过令牌传递程序接收通信权限，然后可以根据主从原则访问网络上的所有站。可以配置令牌的大流通时间，从而产生定义的循环时间。
访问代表了用户用于循环和非循环数据传输的各种服务。
该总线控制器可以将X2X-Link I/O节点连接到PROFIBUS DP。它支持PROFIBUS DP及其所有选项和其他附加属性。除了PROFIBUS标准中提供的设备、模块和通道诊断外，还可以切换到S7格式的插槽诊断选项。
X67或基于X2X-Link的其他模块可以连接到总线控制器。PROFIBUS DP对模块化系统的配置提供了佳支持。
对于多功能模块，在总线控制器自动配置的情况下，总线控制器仅支持默认功能模型。
简短说明
总线控制器PROFIBUS DP V0
一般信息
输入/输出8个数字通道，可使用软件配置为输入或输出，输入具有附加功能
通道和母线之间的绝缘电压500Veff
标称电压24 VDC
B&R ID代码
总线控制器0x1436
内部输入/输出模块0x1311
传感器/执行器电源0.5 A总电流
每个通道的状态指示器I/O功能、电源电压、总线功能
诊断
输出是，使用LED状态指示器和软件
I/O电源是，使用LED状态指示灯和软件
连接类型
现场总线M12，B编码
X2X链路M12，B编码
输入/输出8x M8，3针
输入/输出电源M8，4针
输入/输出模块的3 W X2X链路电源
电力消耗
现场总线3.8 W
内部I/O 2 W
X2X-Link电源在连接的I/O模块的大功率输出下为7.5 W
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
TÜV 05 ATEX 7201X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
接口
现场总线PROFIBUS DP V0
变体M12接口（模块上的母连接器）
大距离1200米
大传输速率。12 Mbit/s
默认传输速率自动传输速率检测
小循环时间
现场总线无限制
X2X链路400μs
总线系统之间可能同步否
PROFIBUS DP ID 0x6321
终端电阻器可以选择拧到Y形连接器上
I/O电源
标称电压24 VDC
电压范围18至30 VDC
集成保护反极性保护
电力消耗
传感器/执行器电源大值。12瓦
传感器/执行器电源
电压输入/输出电源负压降短路保护
大0.5A短路保护电压降。2伏直流电
大电流总和。零点五一
防短路是
数字输入
输入特性符合EN 61131-2类型1
输入电压18至30 VDC
24 VDC典型输入电流。4毫安
输入电路接收器
输入过滤器
硬件≤10μs（通道1至4）/≤70µs（通道5至8）
软件默认值为0 ms，可在0到25 ms之间以0.2 ms的间隔进行配置
输入电阻类型。6 kΩ
附加功能50 kHz事件计数、门测量
切换阈值
低<5 VDC
高压>15VDC
事件计数器
数量2
信号形式方波脉冲
评估每个负边，循环计数器
大输入频率。50千赫
计数器1输入1
计数器2输入3
计数器频率大值。50千赫
计数器大小16位
闸门时间测量
数量1
信号形式方波脉冲
评估正边缘-负边缘
计数器频率
内部48 MHz、3 MHz、187.5 kHz
计数器大小16位
脉冲之间的暂停时间≥100µs
脉冲长度≥20µs
支持的输入输入2或输入4
数字输出
可变电流源FET
开关电压输入/输出电源减去剩余电压
标称输出电流0.5A
总标称电流4A
输出电路源
输出保护过电流或短路时的热关断、开关电感负载的集成保护、输出电源的反极性保护
诊断状态输出监测，延迟10ms
输出关闭时的漏电流为5µA
过载关机后开机约。10ms（取决于模块温度）
标称电流为0.5A时，残余电压<0.3V
峰值短路电流<12A
切换延迟
0→1<400µs
1→0<400µs
开关频率
大电阻负载。100赫兹
电感负载见“切换电感负载”一节。
关闭感应负载时的制动电压50 VDC
电气性能
电气隔离
通道与PROFIBUS和总线隔离
PROFIBUS未与总线隔离，通道未与通道隔离
操作条件
安装方向
任何是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP67
环境条件
温度
操作-25至60°C
降级-
储存-40至85°C
运输-40至85°C
机械性能
尺寸
宽度53毫米
高度85毫米
深度42毫米
重量200克
连接扭矩
大M8。0.4牛米
M12大值。0.6牛米
贝加莱B&R总线控制器模块X67BC6321.L12
物料号:
X67BC6321.L12
描述:
现场总线：PROFIBUS DP
用于现场总线连接的集成Y型连接器
16个数字通道，可配置为输入或输出
M12连接
通过现场总线进行简单的I/O配置
通过X2X链路集成连接到本地扩展，可额外连接63个模块
可配置的I/O周期（0.2至1毫秒）
PROFIBUS DP基于RS485接口的物理原理。数据传输使用混合总线访问程序进行控制：活动站通过令牌传递程序接收通信权限，然后可以根据主从原则访问网络上的所有站。可以配置令牌的大流通时间，从而产生定义的循环时间。
访问代表了用户用于循环和非循环数据传输的各种服务。
该总线控制器可以将X2X-Link I/O节点连接到PROFIBUS DP。它支持PROFIBUS DP及其所有选项和其他附加属性。除了PROFIBUS标准中提供的设备、模块和通道诊断外，还可以切换到S7格式的插槽诊断选项。
X67或基于X2X-Link的其他模块可以连接到总线控制器。PROFIBUS DP对模块化系统的配置提供了佳支持。
对于多功能模块，在总线控制器自动配置的情况下，总线控制器仅支持默认功能模型。
简短说明
总线控制器PROFIBUS DP V0
一般信息
输入/输出16个数字通道，可使用软件配置为输入或输出，输入具有附加功能
通道和母线之间的绝缘电压500Veff
标称电压24 VDC
B&R ID代码
总线控制器0x1AEC
内部输入/输出模块0x1A1D
传感器/执行器电源0.5 A总电流
每个通道的状态指示器I/O功能、电源电压、总线功能
诊断
输出是，使用LED状态指示器和软件
I/O电源是，使用LED状态指示灯和软件
连接类型
现场总线M12，B编码
X2X链路M12，B编码
输入/输出8x M12，A编码
输入/输出电源M8，4针
输入/输出模块的电源输出15 W X2X链路电源
电力消耗
现场总线3.25 W
内部I/O 2.04 W
X2X-Link电源在连接的I/O模块的大功率输出下为23.63 W
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
TÜV 05 ATEX 7201X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
接口
现场总线PROFIBUS DP V0
模块中集成的Y型连接器的变体2x M12接口
大距离1200米
大传输速率。12 Mbit/s
默认传输速率自动传输速率检测
小循环时间
现场总线无限制
X2X链路400μs
总线系统之间可能同步否
PROFIBUS DP ID 0xBC61
端接电阻器可选择拧到集成Y型连接器上
I/O电源
标称电压24 VDC
电压范围18至30 VDC
集成保护反极性保护
电力消耗
传感器/执行器电源大值。12瓦
传感器/执行器电源
电压输入/输出电源负压降短路保护
大0.5A短路保护电压降。2伏直流电
大电流总和。零点五一
防短路是
数字输入
输入特性符合EN 61131-2类型1
输入电压18至30 VDC
24 VDC典型输入电流。4毫安
输入电路接收器
输入过滤器
硬件≤10μs（通道1至4）/≤70µs（通道5至16）
软件默认值为0 ms，可在0到25 ms之间以0.2 ms的间隔进行配置
输入电阻类型。6 kΩ
附加功能50 kHz事件计数、门测量
切换阈值
低<5 VDC
高压>15VDC
事件计数器
数量2
信号形式方波脉冲
评估每个负边，循环计数器
大输入频率。50千赫
计数器1输入1
计数器2输入3
计数器频率大值。50千赫
计数器大小16位
闸门时间测量
数量1
信号形式方波脉冲
评估正边缘-负边缘
计数器频率
内部48 MHz、3 MHz、187.5 kHz
计数器大小16位
脉冲之间的暂停时间≥100µs
脉冲长度≥20µs
支持的输入输入2或输入4
数字输出
可变电流源FET
开关电压输入/输出电源减去剩余电压
标称输出电流0.5A
总标称电流8A
输出电路源
输出保护过电流或短路时的热关断、开关电感负载的集成保护、输出电源的反极性保护
诊断状态输出监测，延迟10ms
输出关闭时的漏电流为5µA
过载关机后开机约。10ms（取决于模块温度）
标称电流为0.5A时，残余电压<0.3V
峰值短路电流<12A
切换延迟
0→1<400µs
1→0<400µs
开关频率
大电阻负载。100赫兹
电感负载见“切换电感负载”一节。
关闭感应负载时的制动电压50 VDC
电气性能
电气隔离
通道与PROFIBUS和总线隔离
PROFIBUS未与总线隔离，通道未与通道隔离
操作条件
安装方向
任何是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP67
环境条件
温度
操作-25至60°C
降级-
储存-40至85°C
运输-40至85°C
机械性能
尺寸
宽度53毫米
高度155毫米
深度42毫米
重量375克
连接扭矩
大M8。0.4牛米
M12大值。0.6牛米
贝加莱B&R总线控制器模块X67BC8321-1
物料号:
X67BC8321-1
描述:
POWERLINK
8个数字通道，可配置为输入或输出
通过现场总线进行I/O配置和固件更新
通过X2X链路与本地扩展集成连接，多可额外连接250个模块
可配置的I/O周期（从200毫秒开始）
总线控制器可以将X2X-Link I/O节点连接到POWERLINK。还可以使用预分频器以1:1同步或与POWERLINK同步的方式操作X2X链路周期。
可以使用集成的X2X-Link连接连接其他X2X-Link I/O节点（X67模块或基于X2X-Link的其他模块）。POWERLINK通过IP67级标准D编码M12以太网连接器进行机械连接。
简短说明
总线控制器POWERLINK（V1/V2）控制节点
一般信息
输入/输出8个数字通道，可使用软件配置为输入或输出，输入具有附加功能
通道和母线之间的绝缘电压500Veff
标称电压24 VDC
B&R ID代码
总线控制器0x1E37
内部输入/输出模块0x1311
传感器/执行器电源0.5 A总电流
每个通道的状态指示器I/O功能、电源电压、总线功能
诊断
输出是，使用LED状态指示器和软件
I/O电源是，使用LED状态指示灯和软件
支持
动态节点分配（DNA）是
连接类型
现场总线M12，D编码
X2X链路M12，B编码
输入/输出8x M8，3针
输入/输出电源M8，4针
输入/输出模块的3 W X2X链路电源
电力消耗
现场总线3.5 W
内部I/O 2.5 W
X2X-Link电源在连接的I/O模块的大功率输出下为4.2 W
认证证书
CE是
UKCA是
ATEX 2区，II 3G Ex nA IIA T5 Gc
IP67，Ta=0-高60°C
TÜV 05 ATEX 7201X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
KC是
接口
现场总线POWERLINK（V1/V2）控制节点
类型2
变体M12接口（模块上的母连接器）
大线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
换乘
物理层100BASE-TX
半双工是
全双工否
自动协商是
自动MDI/MDIX是
小循环时间
现场总线200μs
X2X链路200μs
总线系统之间可能同步是
I/O电源
标称电压24 VDC
电压范围18至30 VDC
集成保护反极性保护
电力消耗
传感器/执行器电源大值。12瓦
传感器/执行器电源
电压输入/输出电源负压降短路保护
大0.5A短路保护电压降。2伏直流电
大电流总和。零点五一
防短路是
数字输入
输入特性符合EN 61131-2类型1
输入电压18至30 VDC
24 VDC典型输入电流。4毫安
输入电路接收器
输入过滤器
硬件≤10μs（通道1至4）/≤70µs（通道5至8）
软件默认值为0 ms，可在0到25 ms之间以0.2 ms的间隔进行配置
输入电阻类型。6 kΩ
附加功能50 kHz事件计数、门测量
切换阈值
低<5 VDC
高压>15VDC
事件计数器
数量2
信号形式方波脉冲
评估每个负边，循环计数器
大输入频率。50千赫
计数器1输入1
计数器2输入3
计数器频率大值。50千赫
计数器大小16位
闸门时间测量
数量1
信号形式方波脉冲
评估正边缘-负边缘
计数器频率
内部48 MHz、3 MHz、187.5 kHz
计数器大小16位
脉冲之间的暂停时间≥100µs
脉冲长度≥20µs
支持的输入输入2或输入4
数字输出
可变电流源FET
开关电压输入/输出电源减去剩余电压
标称输出电流0.5A
总标称电流4A
输出电路源
输出保护过电流或短路时的热关断、开关电感负载的集成保护、输出电源的反极性保护
诊断状态输出监测，延迟10ms
输出关闭时的漏电流为5µA
过载关机后开机约。10ms（取决于模块温度）
标称电流为0.5A时，残余电压<0.3V
峰值短路电流<12A
切换延迟
0→1<400µs
1→0<400µs
开关频率
大电阻负载。100赫兹
电感负载见“切换电感负载”一节。
关闭感应负载时的制动电压50 VDC
电气性能
电气隔离母线与POWERLINK和通道隔离
通道未与通道隔离
操作条件
安装方向
任何是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP67
环境条件
温度
操作-25至60°C
降级-
储存-40至85°C
运输-40至85°C
机械性能
尺寸
宽度53毫米
高度85毫米
深度42毫米
重量195克
连接扭矩
M8大0.4牛米
M12 大值0.6牛米
贝加莱Hub系统模块X20HB2880
