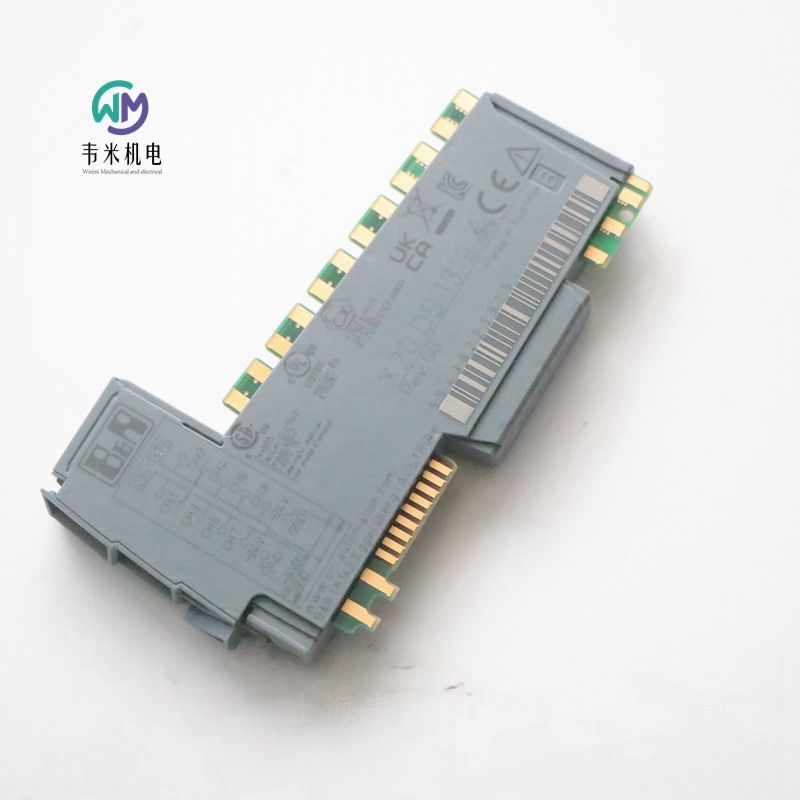

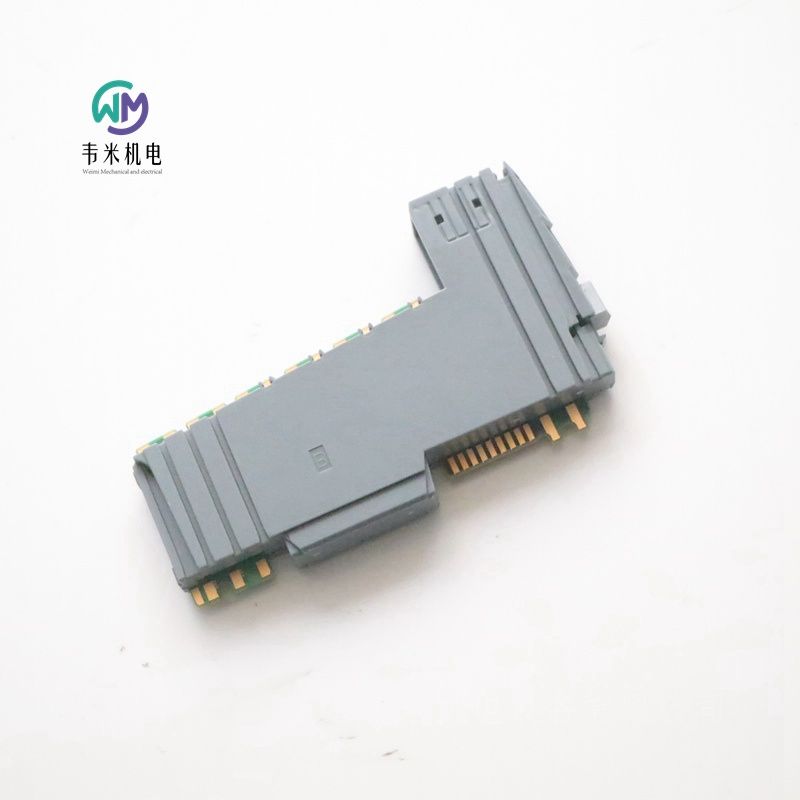

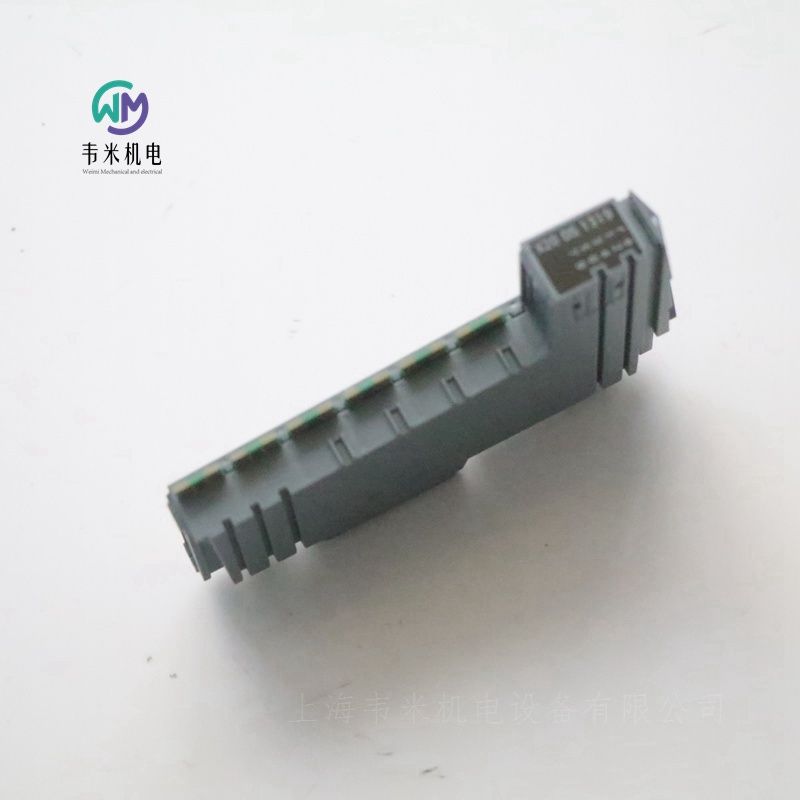

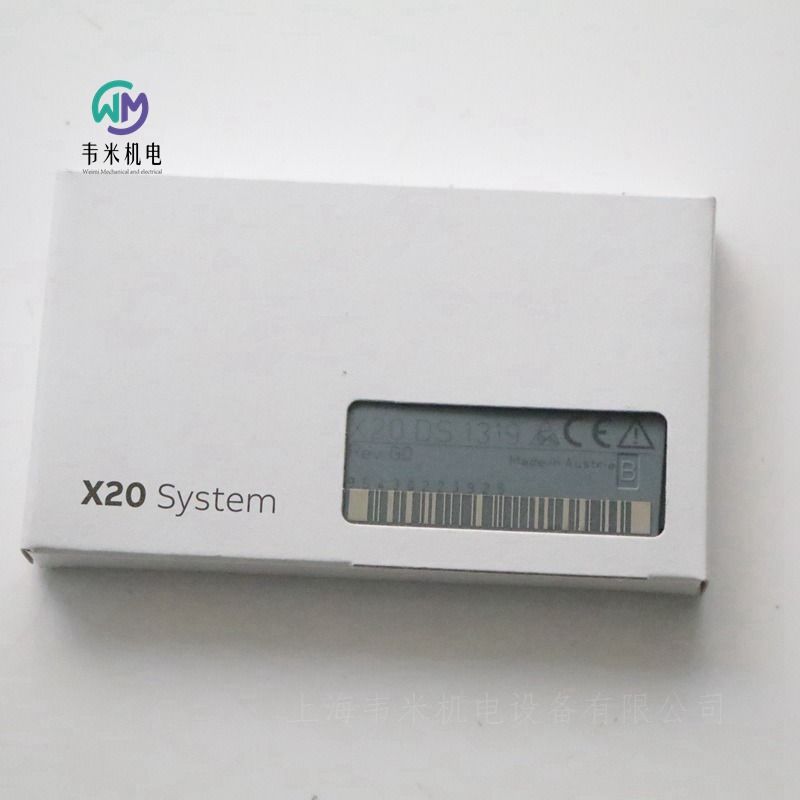

贝加莱数字信号处理器模块X20DS1319，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R数字量信号处理和准备
物料号:
X20DS1319
描述:
4个数字输入通道
4个数字通道，可配置为输入或输出
1个通用计数器对（2个事件计数器、AB计数器或向上/向下计数器）
线性运动发生器（A/B，方向/频率），2个参考脉冲
SSI绝对编码器
NetTime时间戳：输入数据、目标位置、位置变化、边缘变化、计数器变化
该模块是一个多功能数字信号处理器模块。它可以非常灵活地用于涉及数字信号处理或数字信号生成的各种任务。两个主要的示例应用包括用脉冲和方向信号控制步进器输出级或用作编码器仿真。例如，在这种应用中，具有速度跟随功能的变频器或伺服轴可以跟随真实或虚拟的主轴。
另一个基本功能是该模块的集成时间戳功能。例如，它允许在编码器仿真期间几乎独立于总线周期时间生成计数器斜坡曲线。仅传输目标计数器值和应达到的时刻。该模块在适当的时间自动生成相应的计数器值，精确到微秒分辨率，与总线时钟无关。
简短描述
I/O模块4个数字输入通道，4个可配置为输入或输出的数字通道，1个通用计数器对（2个事件计数器、AB计数器或上/下计数器），具有两个参考脉冲的线性运动发生器（A/B，方向/频率），SSI绝对编码器，μs分辨率的输入边缘的相对或绝对矩，时间触发I/O，I/O过采样
一般信息
B&R ID代码0x2547
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示灯
功耗
0.01 W总线
内部I/O 1.5 W
致动器引起的额外功耗（电阻）[W]-
信号线类型所有信号线必须使用屏蔽线。
认证
CE是
UKCA是
CRA（网络弹性法案）正在准备中
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
直线运动发生器
数量1
编码器输出24V，不对称（A/B，方向/频率）
计数器大小16/32位
数字输入
数量4+4，使用软件配置为输入或输出
标称电压24 VDC
输入电压24 VDC-15%/+20%
24 VDC时的输入电流约为。1.3毫安
输入电路接收器
输入过滤器
硬件≤2µs
软件-
输入电阻18.4kΩ
附加功能SSI绝对编码器、通用计数器对、通用计数器对锁存功能
输入频率100 kHz
切换阈值
低<5 VDC
高压>15VDC
编码器电源过载特性防短路、防过载
通道和母线之间的绝缘电压500Veff
SSI绝对编码器
数量1
计数器大小高达32位，具体取决于编码器
传输速率125 kbit/s
编码器电源模块内部，600mA
标称电压24V，不对称
通用计数器对
数量1
操作模式2x事件计数器、递增/递减计数器、AB计数器
编码器输入24V，不对称
计数器大小16/32位
输入频率。100千赫
评估
AB计数器4x
事件计数器2x
上/下计数器2x
信号形式方波脉冲
编码器电源模块内部，600mA
数字输出
数量4个，使用软件配置为输入或输出
推/拉/推拉变体
标称电压24 VDC
开关电压24 VDC-15%/+20%
标称输出电流0.1A
总标称电流0.4A
输出电路接收器和/或源
输出保护过电流或短路时的热关断，开关电感负载的集成保护
诊断状态输出监测
输出关闭时的漏电流。25µA
标称电流为0.1 A时，残余电压<0.9 V
峰值短路电流<10A
过载停机或短路停机时打开电源。10ms（取决于模块温度）
切换延迟
0 → 1<2µs
1 → 0<2µs
开关频率
电阻负载。125千赫
电感负载见“切换电感负载”一节。
断开感性负载时的制动电压开关电压+0.6 VDC
附加功能SSI绝对编码器时钟、线性运动发生器
电学性质
电气隔离
通道与总线隔离
通道未与通道隔离
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱数字量输出
X20CM0985
X20CM0985-1
X20CM1201
X20CM4323
X20CM8281
X20CM8323
X20DM9324
X20DO2321
X20DO2322
X20DO2623
X20DO2633
X20DO2649
X20DO4321
X20DO4322
X20DO4331
X20DO4332
X20DO4529
X20DO4613
X20DO4623
X20DO4633
X20DO4649
X20DO6321
X20DO6322
X20DO6325
X20DO6529
X20DO6639
X20DO8232
X20DO8322
X20DO8323
X20DO8331
X20DO8332
X20DO9321
X20DO9322
X20DOD322
X20DOF322
X20DS1119
X20DS1319
X20RT8001
X20RT8201
X20RT8202
X20RT8401

贝加莱B&R产品：触摸屏、伺服电机，伺服驱动器、插入式模块，逆变模块，CPU模块、总线控制器、接口模块、通信模块、冗余系统系统模块、数字量输入模块，数字量输出模块，模拟量输入模块，模拟量输出模块、混合模块、电机模块、计数模块、温度测量模块、电源模块、总线模块、端子排、电缆、CF卡等

贝加莱B&R数字信号处理模块
物料编号：
X20DS4389
说明：
4个数字输入通道
4个数字通道，可配置为输入或输出
4个带时间戳功能的边缘检测单元（每个可用于测量脉冲持续时间或差分时间，每个单元4个历史元素）
4倍精确边缘生成，精确到µs（每种情况下，每个单元多四条边缘）
4倍过采样（输入和输出信号）
传感器/执行器电源的24 VDC和接地
NetTime时间戳：输入数据、边缘检测、边缘生成
该模块是一个数字信号处理器模块，用于检测和评估输入边缘以及创建边缘。
另一个重要功能是模块的集成时间戳功能。这允许快速输入边缘（如注册标记）独立于系统的X2X链路周期时间进行检测，并提供精确的输入戳记。在另一个方向上，模块在精确指定的时间设置输出。这是以高达125纳秒的分辨率完成的。
在过采样模式下，模块获取非常短的输入模式，其低或高相位短于X2X链路周期时间。类似地，输出模式（例如鼓定序器）也可以以极短的高/低时间输出。过采样可以以高达25μs的扫描速率进行。
如有必要，每个边缘检测单元多可在缓冲区（历史元素）中存储4个事件。
其他功能包括脉冲持续时间测量和差分时间测量。
简短描述
输入/输出模块4个数字输入通道，4个可配置为输入或输出的数字通道，具有时间戳功能的4个边缘检测单元（每个可用作脉冲持续时间或差分时间测量，每个单元4个历史元素），4微秒精确边缘生成（每个单元4个边缘），4次过采样（输入和输出信号）
一般信息
B&R ID代码0xA93B
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出状态）
功耗
总线0.01 W
内部I/O 1.5 W
致动器（电阻式）引起的额外功耗[W]-
信号线的类型所有信号线必须使用屏蔽线。
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
数量4+4，使用软件配置为输入或输出
标称电压24 VDC
输入电压24 VDC-15%/+20%
约24 VDC时的输入电流。1.3毫安
输入电路接收器
输入电阻18.4 kΩ
附加功能4个边缘检测单元，带时间戳功能，4个输入过采样
输入频率40 kHz
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
数字输出
数量4个，使用软件配置为输入或输出
变体推/拉/推-拉
标称电压24 VDC
开关电压24 VDC-15%/+20%
标称输出电流0.1 A
总标称电流0.4 A
输出电路接收器和/或源
输出保护过电流或短路时的热关闭，用于切换电感负载的集成保护
诊断状态输出监测
输出关闭时的泄漏电流值。25µA
RDS（开）150 mΩ
0.1 A标称电流下的残余电压<0.9 V
峰值短路电流<10 A
在过载停机或短路停机的情况下打开大约。10毫秒（取决于模块温度）
切换延迟
0→ 1<2µs
1.→ 0<2µs
开关频率
电阻负载。24千赫
感应负载请参阅“切换感应负载”一节。
关闭感应负载时的制动电压开关电压+0.6 VDC
通道和母线之间的绝缘电压500 V
附加功能4微秒精确边缘生成，4倍输出过采样
边缘检测单元
数量4
操作模式4脉冲持续时间测量、微秒分辨率的输入边缘的相对或绝对力矩，
每个单元4个历史元素
计数器大小16/32位
输入频率（）40 kHz
分辨率125 ns时间戳函数
方波脉冲信号形式
传感器电源模块内部，600 mA
边缘生成单元
数量4
边缘生成
绝对到NetTime
相对相对于其他边
相对边生成时的偏移
值的范围16位或32位值
分辨率1µs
执行器电源模块内部，600 mA
过采样
数量4
采样时间25至255µs
数据量输入和输出方向上每个X2X链路周期64位
电气特性
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R扩展型总线控制器系统模块
物料号:
X20HB2885
描述:
主动集线器扩展模块
2个用于冗余布线的快速以太网集线器
支持热插拔
X20BC8084 POWERLINK总线控制器和X20HB8884模块配备了集成链路选择器功能。根据使用的总线底座，可提供额外的1或2个插槽。有源X20HB2885集线器扩展模块可以在这些插槽中操作。
有源集线器扩展模块配备了一个集成的2x集线器，并允许冗余布线。这意味着，如果总线控制器或紧凑型链路选择器出现故障，两个端口之间的连接将保持完好。模块和网络的状态由LED指示。
简短描述
集线器2端口快速以太网集线器，用于冗余布线
一般信息
状态指示灯模块状态、总线功能
Diagnostics
模块状态是，使用LED状态指示灯
总线功能是，使用LED状态指示灯
功耗1.17 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
EAC是
KC是
接口
类型有源集线器扩展模块
变体2x屏蔽RJ45
线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
转移
物理层100BASE-TX
半双工是
全双工否
自动协商是
自动MDI/MDIX是
集线器传播延迟0.96到1µs
电气特性
电气隔离与以太网隔离的电源（IF1和IF2）
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
X20BC8084和X20HB8884的插槽集线器扩展



贝加莱B&R接口模块
物料编号：
X20IF1082
说明：
POWERLINK用于实时以太网通信
集成集线器，实现高效布线
可配置环冗余
接口模块可用于为特定应用扩展X20 CPU。它配备了POWERLINK界面。
该接口有两个RJ45插座。两个连接都通向一个集成集线器。这使得使用POWERLINK轻松创建菊花链连接。
简短描述
通信模块1x POWERLINK（V1/V2）管理或控制节点
一般信息
B&R ID代码0x1F1F
状态指示灯模块状态、总线功能
Diagnostics
模块状态是，使用LED状态指示灯和软件
总线功能是，使用LED状态指示灯和软件
功耗2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
接口
现场总线POWERLINK（V1/V2）管理或控制节点
类型类型3
变体2x屏蔽RJ45（集线器）
大线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
转移
物理层100BASE-TX
半双工是
全双工否
自动协商是
自动MDI/MDIX是
集线器传播延迟0.96到1µs
控制器POWERLINK MAC
电气特性
电气隔离PLC与POWERLINK（X1和X2）隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
X20 PLC中的插槽


物料编号：
X20IF1082-2
说明：
POWERLINK用于实时以太网通信
集成集线器，实现高效布线
可配置环冗余
轮询响应链
动态节点分配（DNA）
接口模块可用于为特定应用扩展X20 CPU。它配备了POWERLINK界面。
该接口有两个RJ45插座。两个连接都通向一个集成集线器。这使得使用POWERLINK轻松创建菊花链连接。

贝加莱B&R电源模块物料编号：
X20PS2100
说明：
用于内部I/O电源的24 VDC电源模块
电源模块用于内部I/O电源。
简短描述
电源模块用于内部I/O电源的24 VDC电源模块
一般信息
B&R ID代码0x1BBF
状态指示灯工作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.2 W
内部I/O 0.6 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
输入I/O电源
输入电压24 VDC-15%/+20%
保险丝所需线路保险丝：大10 A，慢速熔断
反极性保护无
输出I/O电源
标称输出电压24 VDC
短路行为所需线路保险丝
允许接触负载10 A
电气特性
电气隔离I/O电源未与I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x电源总线模块X20BM01
间距12.5+0.2mm

贝加莱B&R电源模块X20PS3300
物料编号：
X20PS3300
说明：
X2X链路和内部I/O电源的馈电
馈电和X2X链路电源的电气隔离
通过同时操作多个电源模块，可以实现X2X链路电源的冗余
电源模块配备X2X链路的馈线以及内部I/O电源。
简短描述
电源模块用于内部I/O电源的24 VDC电源模块
一般信息
B&R ID代码0x1BBF
状态指示灯工作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.2 W
内部I/O 0.6 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
输入I/O电源
输入电压24 VDC-15%/+20%
保险丝所需线路保险丝：大10 A，慢速熔断
反极性保护无
输出I/O电源
标称输出电压24 VDC
短路行为所需线路保险丝
允许接触负载10 A
电气特性
电气隔离I/O电源未与I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x电源总线模块X20BM01
间距12.5+0.2mm


贝加莱B&R电源供电模块
物料编号：
X20PS9500
说明：
为紧凑型或现场总线CPU、X2X链路网络和内部I/O电源供电
电源和CPU/X2X链路电源的电气隔离
通过同时操作多个电源模块，可以实现CPU/X2X链路电源的冗余
RS232可配置为在线接口
CAN总线
电源模块与X20紧凑型或现场总线CPU一起使用。它配备紧凑型或现场总线CPU电源、X2X链路网络和内部I/O电源。
简短描述
电源模块24 VDC电源模块，用于Compact或Fieldbus CPU、X2X Link电源和I/O
接口1x RS232，1x CAN总线
一般信息
B&R ID代码0x2018
状态指示灯过载、工作状态、模块状态、RS232、CAN总线
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
CAN总线数据传输是，使用LED状态指示灯
RS232数据传输是，使用LED状态指示灯
过载是，使用LED状态指示灯和软件
X2X链路电源的功耗1.42 W
功耗
内部I/O 0.6 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
CPU/X2X链路电源输入
输入电压24 VDC-15%/+20%
输入电流大值。零点七一
保险丝集成，无法更换
反极性保护是
CPU/X2X链路电源输出
标称输出功率7 W
并联是
冗余操作是
过载特性防短路、临时过载
输入I/O电源
输入电压24 VDC-15%/+20%
保险丝所需线路保险丝：大10 A，慢速熔断
反极性保护无
输出I/O电源
标称输出电压24 VDC
短路行为所需线路保险丝
允许接触负载10 A
接口
接口IF1
信号RS232
通过12针接线板X20TB12的变体连接
大传输速率。115.2 kbit/s
接口IF3
信号CAN总线
通过12针接线板X20TB12的变体连接
大传输速率。1 Mbit/s
电气特性
电气隔离
CPU/X2X链路电源与CPU/X2X链路电源隔离
I/O电源未与I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x紧凑型CPU底座X20B22或X20B27
单独订购1x现场总线CPU底座X20B3x/4x
间距12.5+0.2mm


贝加莱B&R数字量输入模块
物料编号：
X20DI9371
说明：
12个数字输入
接收器连接
单线连接
可以为整个模块配置软件输入过滤器
该模块配备12个用于单线连接的输入。该模块设计用于接收器输入接线。
X20数字量输入模块,12个输入量,24 VDC,漏式,可配置的输入滤波,1线连接技术
简短描述
I/O模块12个数字输入24 VDC，用于单线连接
一般信息
B&R ID代码0x1B95
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.18 W
内部I/O 1.75 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
输入电流为24 VDC典型值。3.75毫安
输入电路接收器
输入滤波器
硬件≤100μs
软件默认值为1毫秒，可在0到25毫秒之间配置，增量为0.2毫秒
连接类型1线连接
输入电阻类型。6.4 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量输出模块
物料号:
X20DO4649
描述:
4个数字输出
240 VAC/30 VDC继电器模块
4个常开触点
单通道隔离输出
该模块配备4个继电器输出，具有240 VAC/30 VDC的常开触点。输出是单通道隔离的。
简短描述
输入/输出模块4个数字输出30 VDC/240 VAC，输出单通道隔离
一般信息
B&R ID代码0xA704
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示灯
功耗
公交车0.8 W
内部I/O-
致动器引起的额外功耗（电阻）[W]+1.5
认证
CE是
UKCA是
CRA（网络弹性法案）正在准备中
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
数字输出
变体继电器/常开触点
通道是单通道隔离的。
标称电压30 VDC/240 VAC
电压264 VAC
开关电压值。110伏直流电/264伏交流电压
额定频率DC/45至63 Hz
标称输出电流为30 VDC时5 A，240 VAC时5 A
30 VDC时的总标称电流为10A，240 VAC时的总额定电流为10A
执行器电源外部
涌入电流。5 A（每个通道）
接触电阻。100 mΩ
切换延迟
0 → 1≤10ms
1 → 0≤10ms
绝缘电压
通道-总线在2300 VAC下测试
通道-在750 VAC下测试的通道
使用寿命
电气值。5 x 104次动作。（否）在5A时
机械值。2次107次行动
交换容量
0.05 W/2.4 VA
150瓦/1250伏安
保护电路
内部无
外部
AC RC组合或VDR
直流反向二极管、RC组合或VDR
电学性质
电气隔离通道与通道、总线和I/O电源隔离
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米不允许
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向-25至60°C
垂直安装方向-25至50°C
降额见“降额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量输出模块
物料编号：
X20DO4322
说明：
4个数字输出
源连接
三线连接
执行器电源的24 VDC和接地
集成输出保护
OSP模式
该模块配备4个用于3线连接的输出。
X20数字量输出模块,4个输出,24 VDC,0.5 A,源式,3线连接技术
简短描述
I/O模块4数字输出24 VDC，用于3线连接
一般信息
B&R ID代码0x1B97
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出错误状态）
功耗
总线0.16 W
内部I/O 0.49 W
执行器引起的额外功耗（电阻）[W]+0.21
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输出
可变电流源FET
标称电压24 VDC
开关电压24 VDC-15%/+20%
标称输出电流0.5 A
总标称电流2 A
连接类型3线连接
输出电路源
输出保护过电流或短路时的热关闭（见“短路峰值电流”值）
用于切换电感负载的内部续流二极管（见“切换电感负载”一节）
执行器电源总计0.5 A，用于输出独立执行器电源
诊断状态输出监测，延时10毫秒
输出关闭时的泄漏电流5µA
RDS（开）210 mΩ
峰值短路电流＜12 A
在过载停机或短路停机的情况下打开大约。10毫秒（取决于模块温度）
切换延迟
0→ 1<300µs
1.→ 0<300µs
开关频率
大电阻负载。500赫兹
感应负载请参阅“切换感应负载”一节。
关闭感应负载时的制动电压Typ。50伏直流电
通道和母线之间的绝缘电压500 V
执行器电源
电压模块电源减去短路保护的电压降
大500 mA时短路保护的电压降。2伏
短路保护是
功耗
执行器电源大值。12 W
电气特性
电气隔离通道与总线隔离
通道未与通道和I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm
贝加莱数字信号处理器模块X20DS1319
