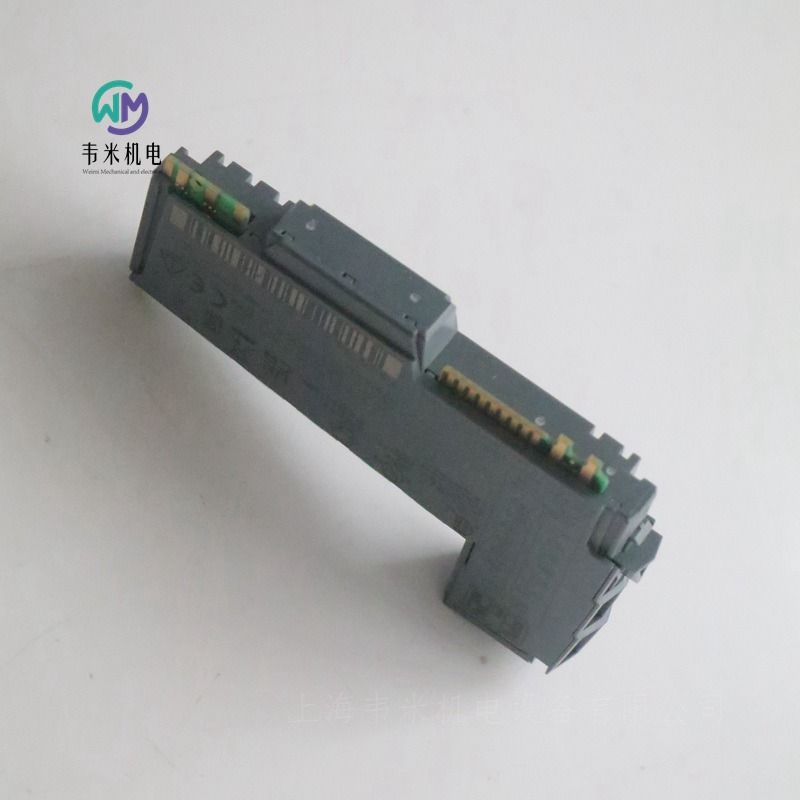

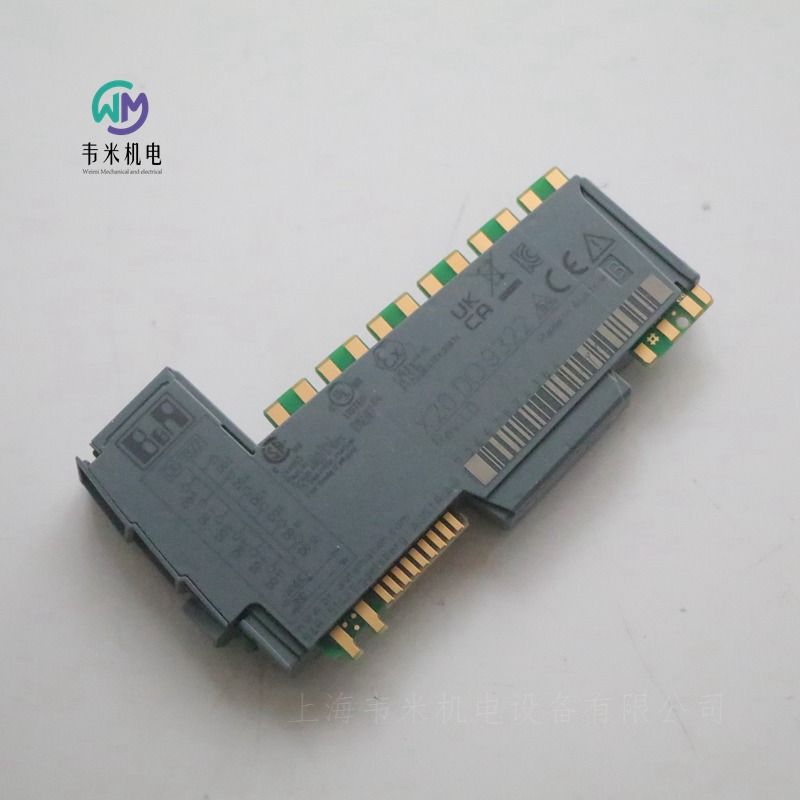

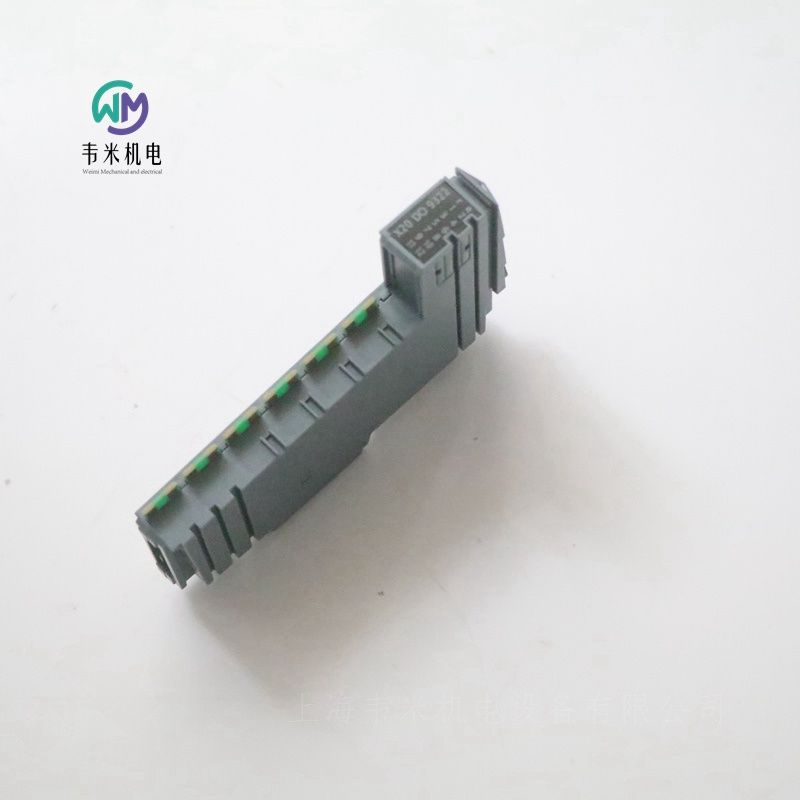

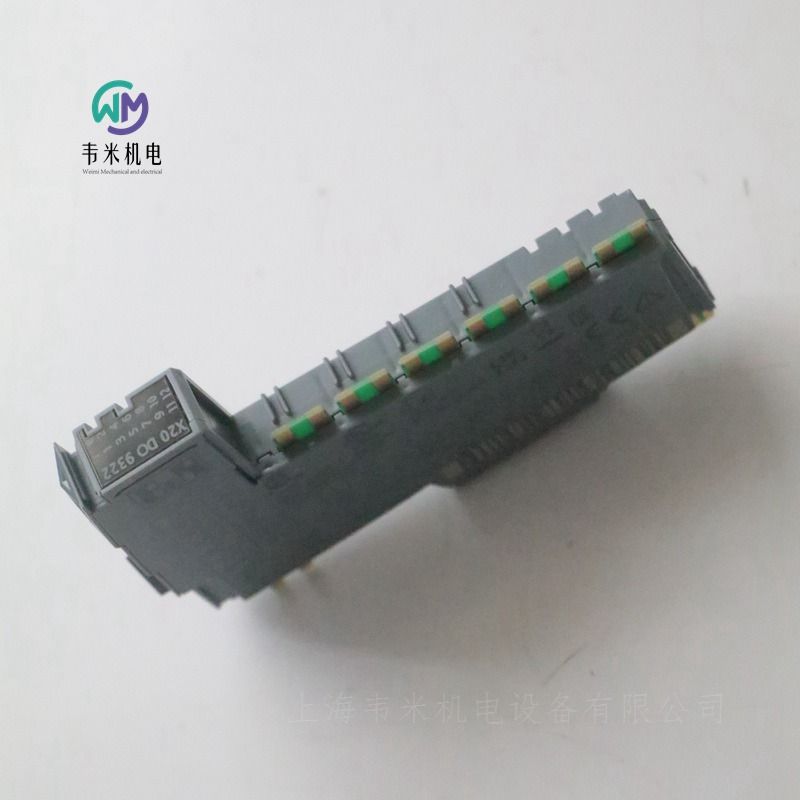

贝加莱模块12个数字输出X20DO9322，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R数字量输出模块
物料号:
X20DO9322
描述:
12个数字输出
源连接
单线连接
集成输出保护
该模块配备了12个用于单线连接的输出。该模块是为电源输出布线而设计的。
简短描述
I/O模块12数字输出24 VDC，用于单线连接
一般信息
B&R ID代码0x1B9A
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出错误状态）
功耗
总线0.26 W
内部I/O 1.15 W
执行器引起的额外功耗（电阻）[W]+0.63
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输出
可变电流源FET
标称电压24 VDC
开关电压24 VDC-15%/+20%
标称输出电流0.5 A
总标称电流6 A
连接类型1线连接
输出电路源
输出保护过电流或短路时的热关闭（见“短路峰值电流”值）
用于切换电感负载的内部续流二极管（见“切换电感负载”一节）
诊断状态输出监测，延时10毫秒
输出关闭时的泄漏电流5µA
RDS（开）210 mΩ
峰值短路电流＜12 A
在过载停机或短路停机的情况下打开大约。10毫秒（取决于模块温度）
切换延迟
0→ 1<300µs
1.→ 0<300µs
开关频率
大电阻负载。500赫兹
感应负载请参阅“切换感应负载”一节。
关闭感应负载时的制动电压Typ。50伏直流电
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道和I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI2438
描述:
2路模拟电流测量输入
集成HART协议
支持HART变量
电气隔离模拟通道
电气隔离传感器电源
16位数字转换器分辨率
NetTime时间戳：测量时刻，HART图像
该模块配备2路电流测量输入，采用16位数字转换器分辨率。支持HART通信标准，用于数据传输、参数配置及诊断。
每个电流测量输入均有独立的传感器供电。两个通道及其各自的传感器供电在电气上相互隔离。用户可在4至20毫安和0至25毫安两种测量范围内进行选择。
简短描述
I/O模块2模拟输入4至20mA或0至25mA
一般信息
B&R ID代码0xB3A9
每个通道的状态指示器I/O功能、操作状态、模块状态、每个通道的传感器电源、HART
诊断
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
传感器电源是，使用LED状态指示灯和软件
HART链路是，使用LED状态指示器和软件
HART错误是，使用LED状态指示器和软件
功耗
总线0.05 W
内部I/O 1.15 W
致动器引起的额外功耗（电阻）[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
模拟输入
输入4至20mA或0至25mA，可使用软件配置
输入类型差分输入
数字转换器分辨率16位
数据输出速率
HART每秒4.7至10个样本，可使用软件配置
每秒模拟4.7至100个样本，可使用软件配置
输出格式INT
输出格式
4至20mA内部0x0000-0x7FFF/1 LSB=0x0001=488.281 nA
0至25毫安的INT 0x0000-0x7FFF/1 LSB=0x0001=762.939 nA
0至25000µA INT 0x0000-0x61A8/1 LSB=0x0001=1000 nA
负载I_IN≥0.1mA:R<8000Ω
I_IN≥1mA:R<1100Ω
I_IN≥4mA:R<510Ω
输入保护高达30 VDC，反极性保护（大0.1 A）
开路检测是，使用软件
允许的输入信号0至25mA
过载时的数字值输出可配置
Sigma-delta转换程序
大误差
增益
0至25mA<0.046%
4至20mA<0.046%
偏移
0至25毫安<0.004%
4至20毫安<0.013%
共模抑制比
直流80 dB
50 Hz取决于采样率：例如，每秒50个样本的采样率>130 dB
共模范围0至7 V
非线性<0.003%
输入过滤器
硬件一阶低通滤波器/截止频率100 Hz
软件Sinc4filter
大增益漂移
0至25毫安0.003%/°C
4至20mA 0.003%/°C
大偏移漂移
0至25毫安0.0002%/°C
4至20mA 0.0007%/°C
试验电压
通道-通道1000 VAC
通道-总线1000 VAC
通道-接地1000 VAC
传感器电源
每通道功耗0.75W
标称电压25V±2%
标称输出电流大值。30毫安
防短路是，连续
大电压纹波
高达100 kHz≤2.2 mV
高达1 MHz≤22 mV
更高≤100 mV
短路电流
典型值<50mA
大60mA
短路限流行为
高速可寻址远程传感器
传输速率1200比特/秒
工作频率1200赫兹/2200赫兹
多点操作
可能是
站5节点（使用标称电流为4mA的HART从站时）
高达15（考虑到大允许输入信号25mA）
爆裂操作可能是
传输振幅
小400 mVpp
典型500 mVpp
大600 mVpp
接收振幅
小120 mVpp
大800mVpp
电学性质
电气隔离通道与通道和母线隔离
传感器电源与传感器电源隔离
传感器电源未与通道隔离
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI2632
描述:
2个模拟输入
可能有电流或电压信号
16位数字转换器分辨率
同时输入转换
转换时间非常快
该模块配备了2个16位数字转换器分辨率的输入。可以使用不同的端子在电流和电压信号之间进行选择。
此模块是为X20 6针接线板设计的。如果需要（例如出于后勤原因），也可以使用12引脚接线板。
简短描述
I/O模块2模拟输入±10 V或0至20 mA
一般信息
B&R ID代码0x1BA0
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输入
通过不同的端子连接输入±10 V或0至20 mA
输入类型差分输入
数字转换器分辨率
电压±15位
当前15位
所有输入的转换时间为50μs
输出格式INT
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0001=305.176µV
电流INT 0x0000-0x7FFF/1 LSB=0x0001=610.352 nA
信号范围内的输入阻抗
电压20 MΩ
电流-
负载
电压-
电流<400Ω
输入保护电源电压接线保护
允许的输入信号
大电压。±30伏
大电流。±50毫安
过载时的数字值输出
下冲
电压0x8001
电流0x0000
超过
电压0x7FFF
当前0x7FFF
转换程序SAR
输入滤波器硬件-三阶低通滤波器/截止频率10 kHz
大误差
电压
增益0.08%
偏移0.01%
现在的
增益0.08%
偏移0.02%
大增益漂移
电压0.01%/°C
电流0.01%/°C
大偏移漂移
电压0.001%/°C
电流0.002%/°C
共模抑制
直流70 dB
50赫兹70分贝
共模范围±12 V
信道间串扰<-70dB
非线性
电压<0.01%
电流<0.015%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输入模块X20AI4622
物料号:
X20AI4622
描述:
X20模拟输入模块，4个输入，±10 V或0至20 mA/4至20 mA，13位转换器分辨率，可配置输入滤波器
简短描述
I/O模块4模拟输入±10 V或0至20 mA/4至20 mA
一般信息
B&R ID代码0x1BAA
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.1 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输入
通过不同的端子连接输入±10 V或0至20 mA/4至20 mA
输入类型差分输入
数字转换器分辨率
电压±12位
当前12位
所有输入的转换时间为400μs
输出格式INT
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
电流INT 0x0000-0x7FFF/1 LSB=0x0008=4.883µA
信号范围内的输入阻抗
电压20 MΩ
电流-
负载
电压-
电流<400Ω
输入保护电源电压接线保护
允许的输入信号
大电压。±30伏
大电流。±50毫安
过载时数字值的输出可配置
转换程序SAR
输入滤波器三阶低通滤波器/截止频率1 kHz
大误差
电压
增益0.08%
偏移0.015%
现在的
增益0至20毫安=0.08%/4至20毫安=0.1%
偏移0到20 mA=0.03%/4到20 mA＝0.0375%
大增益漂移
电压0.006%/°C
电流0至20 mA=0.009%/°C
4至20 mA=0.0113%/°C
大偏移漂移
电压0.002%/°C
电流0至20 mA=0.004%/°C
4至20 mA=0.005%/°C
共模抑制
直流70 dB
50赫兹70分贝
共模范围±12 V
信道间串扰<-70dB
非线性
电压<0.025%
电流<0.05%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI8221
描述:
8个模拟输入±10 V
13位数字转换器分辨率
该模块配备了8个输入，具有13位（包括符号）数字转换器分辨率。它可用于捕获±10V范围内的电压信号。
简短描述
I/O模块8个模拟输入±10 V
一般信息
B&R ID代码0xD82F
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1.04 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
模拟输入
输入±10 V
输入类型差分输入
数字转换器分辨率±12位
所有输入的转换时间为1ms
输出格式
数据类型INT
电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
信号范围内的输入阻抗为20 MΩ
输入保护电源电压接线保护
开路检测是，使用软件
反极性保护是
允许的输入信号大值。±30伏
过载时数字值的输出可配置
转换程序SAR
输入滤波器三阶低通滤波器/截止频率1 kHz
大误差
增益0.08%
偏移0.015%
大增益漂移0.006%/°C
大偏移漂移0.002%/°C
共模抑制
直流70 dB
50赫兹70分贝
共模范围±12 V
信道间串扰-70 dB
非线性<0.025%
通道和总线之间的绝缘电压500 VDC，1分钟
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB1F。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输出模块
物料号:
X20AO4635
描述:
4个模拟输出
可能有电流或电压信号
16位数字转换器分辨率
低温漂移
该模块配备4个输出，具有16位（包括符号）数字转换器分辨率。可以使用不同的端子在电流和电压信号之间进行选择。
简短描述
I/O模块4模拟输出±10 V或0至20 mA，低温漂移
一般信息
B&R ID代码0xA7FE
每个通道的状态指示器I/O功能、操作状态、模块状态
诊断
模块运行/错误是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
0.01 W总线
内部I/O 1.5 W
致动器引起的额外功耗（电阻）[W]-
认证
CE是
UKCA是
CRA（网络弹性法案）正在准备中
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
模拟输出
通过不同的端子连接输出±10 V或0至20 mA
数字转换器分辨率
电压±15位
当前15位
所有输出的转换时间为50µs
整个范围内输出变化的稳定时间为500µs
开启/关闭行为启动内部启用继电器
大误差
增益±0.04%
偏移±0.022%
输出保护防短路
输出格式
电压INT 0x8000-0x7FFF/1 LSB=0x0001=305.176µV
当前INT 0x0000-0x7FFF/1 LSB=0x0001=610.352 nA
每个通道的负载
大电压。±10mA，负载≥1kΩ
大电流。负载500Ω
防短路限流±40mA
输出滤波器一阶低通滤波器/截止频率10 kHz
负载变化引起的错误
大电压。0.02%，从10 MΩ开始→ 1 kΩ，电阻性
大电流。0.5%，从1Ω开始→ 500 Ω，电阻性
非线性<0.005%
通道和母线之间的绝缘电压500Veff
信号
0至20mA
大增益漂移±0.01%/°C
大偏移漂移±0.012%/°C
±10v
大增益漂移±0.0025%/°C
大偏移漂移±0.001%/°C
电学性质
电气隔离通道与母线隔离
通道未与通道隔离
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向-25至55°C
垂直安装方向-25至50°C
降额见“降额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输出模块
物料号:
X20AO4622
描述:
4个模拟输出
可能有电流或电压信号
13位数字转换器分辨率
X20模拟输出模块，4个输出，10 V或0至20 mA/4至20 mA，13位转换器分辨率
简短描述
I/O模块4模拟输出±10 V或0至20 mA/4至20 mA
一般信息
B&R ID代码0x1BA3
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.8 W（版本≥J0）、2.2 W（版本<J0）
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输出
通过不同端子输出±10 V或0至20 mA/4至20 mA
电压>5 V时的大输出电流为10 mA
电压<5 V时为15 mA
数字转换器分辨率
电压±12位
当前12位
所有输出的转换时间为300µs
整个范围内输出变化的稳定时间为500µs
开关行为内部启用继电器启动
大误差
增益0.08%
偏移0.05%
电压
增益0.08%
偏移0.05%
现在的
增益0.09%
偏移0.05%
输出保护短路保护
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
电流INT 0x0000-0x7FFF/1 LSB=0x0008=4.883µA
每个通道的负载
大电压。±10 mA，负载≥1 kΩ
电流负载大600Ω（Rev.≥J0），500Ω（Rev.<J0）
防短路限流±40 mA
输出滤波器一阶低通滤波器/截止频率10kHz
大增益漂移0.015%/°C
大增益漂移
电压0.015%/°C
电流0.02%/°C
大偏移漂移0.032%/°C
大偏移漂移
电压0.032%/°C
电流0.032%/°C
负载变化引起的错误
大电压。0.11%，从10 MΩ开始→ 1 kΩ，电阻
大电流。0.5%，从1Ω开始→ 600Ω，电阻
非线性<0.007%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C（Rev.≥J0），0至55°C（Rev.<J0）
垂直安装方向-25至50°C（Rev.≥J0），0至50°C.（Rev.<J0）
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R温度测量模块X20AT4222
物料号:
X20AT4222
描述:
电阻温度测量的4个输入
用于PT100和PT1000
每个通道的可配置传感器类型
直接电阻测量
每个模块可配置2或3线连接
可配置的过滤时间
该模块配有4个输入，用于PT100/PT1000电阻温度测量。
简短描述
用于Pt100或Pt1000电阻温度测量的I/O模块4输入
一般信息
B&R ID代码0x1BA7
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1.1 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
电阻测量温度输入
2线或3线连接的恒流电源的输入电阻测量
数字转换器分辨率16位
滤波器时间可配置在1 ms和66.7 ms之间
转换时间
1通道20 ms，带50 Hz滤波器
2-4个通道，每个通道40 ms，带50 Hz滤波器
转换程序西格玛-德尔塔
用于电阻测量的输出格式INT或UINT
传感器
传感器类型可按通道配置
Pt100-200至850°C
Pt1000-200至850°C
电阻测量范围0.1至4500Ω/0.05至2250Ω
输入滤波器一阶低通滤波器/截止频率500 Hz
传感器标准EN 60751
共模范围>0.7 V
通道和母线之间的绝缘电压500 V
线性化方法内部
测量电流250µA±1.25%
参考4530Ω±0.1%
允许的输入信号短期大值±30 V
25°C时的大误差
增益0.037%
偏移0.0015%
大增益漂移0.004%/°C
大偏移漂移0.00015%/°C
非线性＜0.001%
信道间串扰<-93 dB
温度传感器分辨率
Pt100 1 LSB=0.1°C
Pt1000 1 LSB=0.1°C
电阻测量分辨率
G=1 0.1Ω
G=2 0.05Ω
共模抑制
50赫兹>80分贝
直流>95 dB
电阻测量值的标准化范围
G=1 0.1至4500Ω
G=2 0.05至2250Ω
温度传感器标准化
Pt100-200.0至850.0°C
Pt1000-200.0至850.0°C
温度测量监测
范围下冲0x8001
范围过冲0x7FFF
断路0x7FFF
一般故障0x8000
打开输入0x7FFF
电阻测量监测
范围过冲0xFFFF
断路0xFFFF
一般故障0xFFFF
打开输入0xFFFF
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R计数功能模块
物料号:
X20DC2395
描述:
24 VDC编码器输入
SSI、ABR、AB或用于输入的事件计数器
输出脉冲宽度调制
编码器电源的24 VDC和GND
该模块是一个多功能计数器模块。它可以连接到一个SSI编码器、一个ABR编码器、两个AB编码器或四个事件计数器。两个输出可用于脉宽调制。这些功能也可以混合使用。
简短描述
I/O模块1个SSI绝对编码器24V，1个ABR增量编码器24V，2个AB增量编码器24V、4个事件计数器或2个脉宽调制、时间测量、相对时间戳
一般信息
输入电压24 VDC-15%/+20%
B&R ID代码0x1CD4
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出状态）
功耗
总线0.01 W
内部I/O 1.4 W
致动器（电阻式）引起的额外功耗[W]-
信号线的类型所有信号线必须使用屏蔽线。
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
增量式编码器
数量2
编码器输入24 V，不对称
计数器大小16/32位
输入频率大值。100千赫
评估4x
编码器电源模块内部，大600 mA
编码器电源过载特性防短路、防过载
SSI绝对编码器
数量1
编码器输入24 V，不对称
计数器大小32位
大传输速率125 kbit/s
编码器电源模块内部，大600 mA
编码灰度/二进制
CLK：大输出电流。100毫安
编码器电源过载特性防短路、防过载
事件计数器
数量4
标称电压24 VDC
方波脉冲信号形式
评估每条边，循环计数器
输入频率大值。100千赫
约24 VDC时的输入电流。1.3毫安
输入电阻18.4 kΩ
通道和母线之间的绝缘电压500 V
计数器频率200 kHz
计数器大小16/32位
输入滤波器
硬件≤2µs
软件-
切换阈值
低<5 VDC
高>15 VDC
边缘检测/时间测量
可能的测量各种通道的门时间、周期持续时间、边缘偏移
每个模块的测量多9个
每个通道的测量多2个
计数器大小16位
计数器频率
内部8 MHz、4 MHz、2 MHz、1 MHz、500 kHz、250 kHz、125 kHz、62.5 kHz
方波脉冲信号形式
测量类型连续或触发
数字输出
数量2
变体推/拉/推-拉
标称电压24 VDC
开关电压24 VDC-15%/+20%
标称输出电流0.1 A
总标称电流0.2 A
输出电路汇点或源
输出保护过电流或短路时的热关闭，用于切换电感负载的集成保护
脉冲宽度调制
周期持续时间41.6µs至1.36 s
周期持续时间n/48000 s的系数，n=2到65535
脉冲持续时间0到100
脉冲持续时间的分辨率0.1%
执行器电源模块内部，大600 mA
诊断状态输出监测
输出关闭时的泄漏电流大值。25µA
0.1 A标称电流下的残余电压<0.9 V
峰值短路电流<10 A
在过载停机或短路停机的情况下打开大约。10毫秒（取决于模块温度）
切换延迟
0→ 1<2µs
1.→ 0<2µs
开关频率
大电阻负载。24千赫
感应负载请参阅“切换感应负载”一节。
关闭感应负载时的制动电压开关电压+0.6 VDC
通道和母线之间的绝缘电压500 V
电气特性
电气隔离
与编码器和输出隔离的总线
输出未与输出和编码器隔离
编码器未与编码器隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm


贝加莱B&R电路检测模块
物料号:
X20PS4951
描述:
断路和短路检测
电位计输入的简单实现
4倍电源
为了连接电位计，必须首先为模块提供适当的电压。电位计电源模块可用于为四个电位计提供±10 V的电压。使用标准模拟输入模块评估数据。
简短描述
系统模块4个电位计的电源（±10 V）
一般信息
B&R ID代码0x1F43
状态指示灯电位计电源监控每个通道、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
断路是，使用LED状态指示灯和软件
过载是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1.8 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
电位计电源
电源数量4
电压±10 V
电位计电阻1 kΩ至10 kΩ
大负载。每个电源通道20毫安
短路保护是
基本精度
+25°C时为10 V±0.12%
-25°C时为10 V±0.21%
25°C时为20 V±0.165%
通道和母线之间的绝缘电压500 V
大漂移
+10伏±0.00012%/°C
-10伏±0.00032%/°C
20伏±0.00022%/°C
电气特性
电气隔离
通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
操作
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm
贝加莱模块12个数字输出X20DO9322
