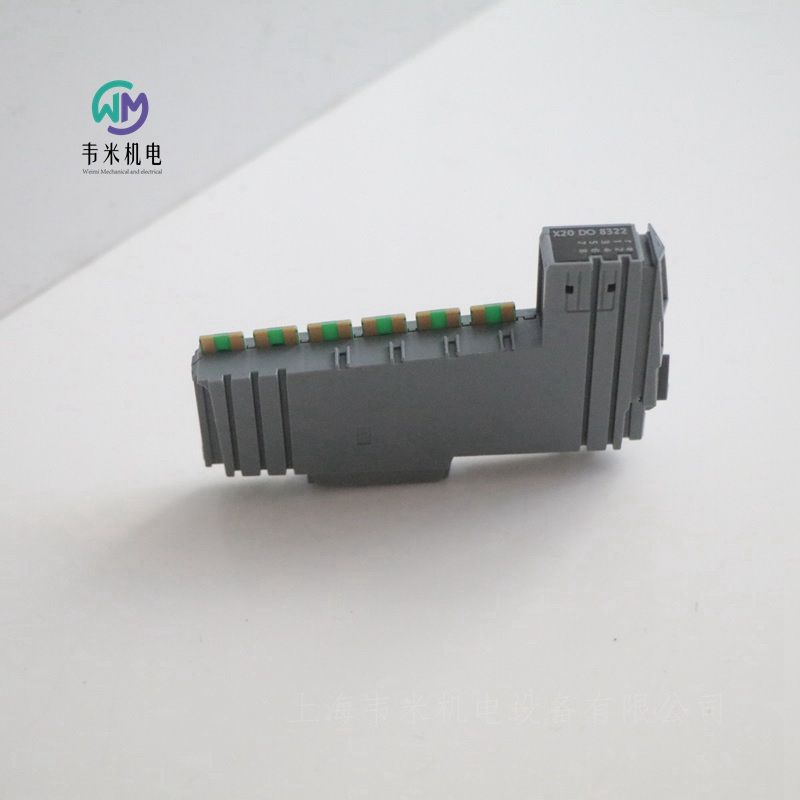

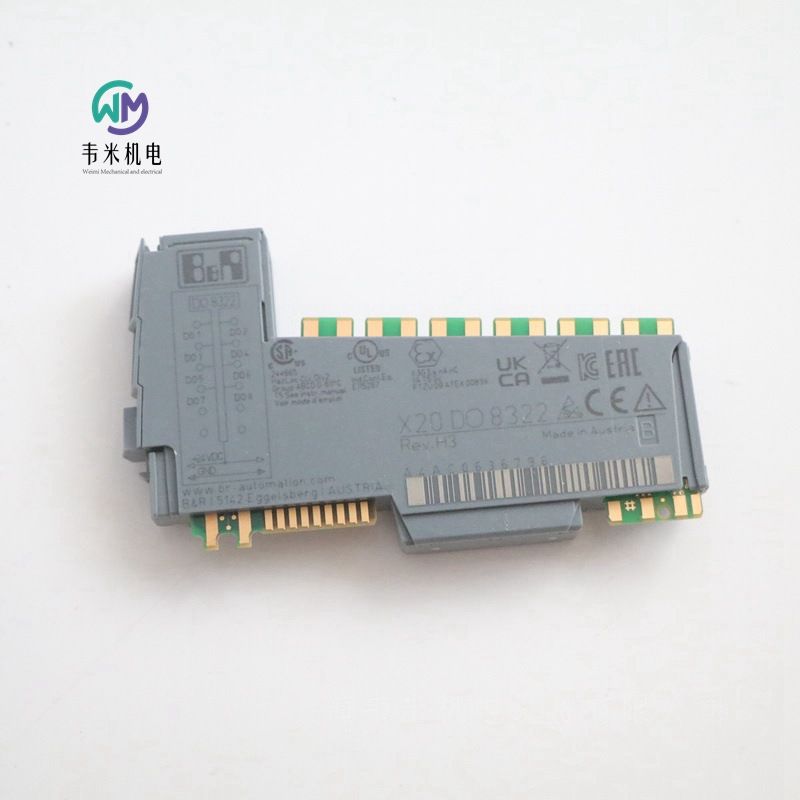

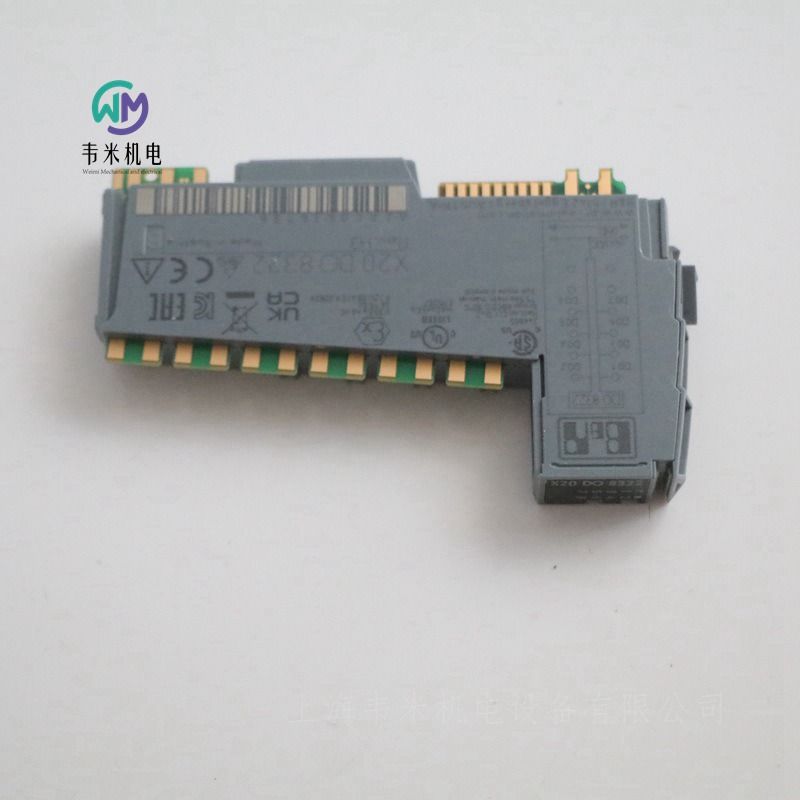

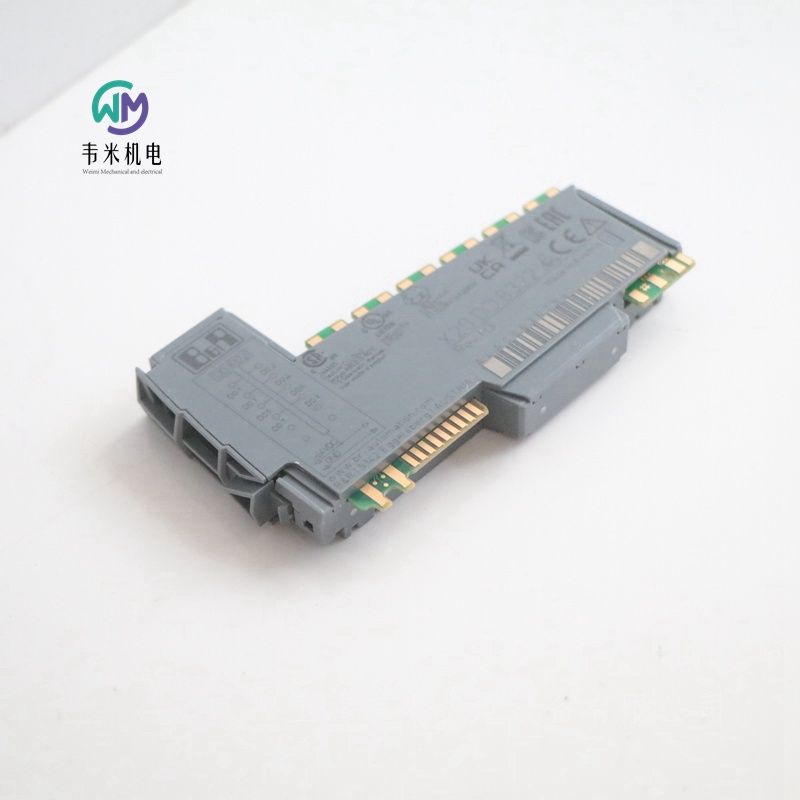

贝加莱模块8个数字输出X20DO8322，上海韦米机电设备有限公司主营产品；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R数字量输出模块
物料号:
X20DO8322
描述:
8个数字输出
源连接
单线连接
集成输出保护
该模块配备了8个用于单线连接的输出，并设计用于电源输出接线。
简短描述
I/O模块8数字输出24 VDC，用于单线连接
一般信息
B&R ID代码0xA4AC
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出错误状态）
功耗
总线0.26 W
内部I/O 0.8 W
执行器引起的额外功耗（电阻）[W]+0.42
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输出
可变电流源FET
标称电压24 VDC
开关电压24 VDC-15%/+20%
标称输出电流0.5 A
总标称电流4 A
连接类型1线连接
输出电路源
输出保护过电流或短路时的热关闭（见“短路峰值电流”值）
用于切换电感负载的内部续流二极管（见“切换电感负载”一节）
诊断状态输出监测，延时10毫秒
输出关闭时的泄漏电流5µA
RDS（开）210 mΩ
峰值短路电流＜12 A
在过载停机或短路停机的情况下打开大约。10毫秒（取决于模块温度）
切换延迟
0→ 1<300µs
1.→ 0<300µs
开关频率
大电阻负载。500赫兹
感应负载请参阅“切换感应负载”一节。
关闭感应负载时的制动电压Typ。50伏直流电
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道和I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R产品：触摸屏、伺服电机，伺服驱动器、插入式模块，逆变模块，CPU模块、总线控制器、接口模块、通信模块、冗余系统系统模块、数字量输入模块，数字量输出模块，模拟量输入模块，模拟量输出模块、混合模块、电机模块、计数模块、温度测量模块、电源模块、总线模块、端子排、电缆、CF卡等

贝加莱B&R数字量输出模块
物料号:
X20DO9322
描述:
12个数字输出
源连接
单线连接
集成输出保护
该模块配备了12个用于单线连接的输出。该模块是为电源输出布线而设计的。
简短描述
I/O模块12数字输出24 VDC，用于单线连接
一般信息
B&R ID代码0x1B9A
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出错误状态）
功耗
总线0.26 W
内部I/O 1.15 W
执行器引起的额外功耗（电阻）[W]+0.63
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输出
可变电流源FET
标称电压24 VDC
开关电压24 VDC-15%/+20%
标称输出电流0.5 A
总标称电流6 A
连接类型1线连接
输出电路源
输出保护过电流或短路时的热关闭（见“短路峰值电流”值）
用于切换电感负载的内部续流二极管（见“切换电感负载”一节）
诊断状态输出监测，延时10毫秒
输出关闭时的泄漏电流5µA
RDS（开）210 mΩ
峰值短路电流＜12 A
在过载停机或短路停机的情况下打开大约。10毫秒（取决于模块温度）
切换延迟
0→ 1<300µs
1.→ 0<300µs
开关频率
大电阻负载。500赫兹
感应负载请参阅“切换感应负载”一节。
关闭感应负载时的制动电压Typ。50伏直流电
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道和I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI2438
描述:
2路模拟电流测量输入
集成HART协议
支持HART变量
电气隔离模拟通道
电气隔离传感器电源
16位数字转换器分辨率
NetTime时间戳：测量时刻，HART图像
该模块配备2路电流测量输入，采用16位数字转换器分辨率。支持HART通信标准，用于数据传输、参数配置及诊断。
每个电流测量输入均有独立的传感器供电。两个通道及其各自的传感器供电在电气上相互隔离。用户可在4至20毫安和0至25毫安两种测量范围内进行选择。
简短描述
I/O模块2模拟输入4至20mA或0至25mA
一般信息
B&R ID代码0xB3A9
每个通道的状态指示器I/O功能、操作状态、模块状态、每个通道的传感器电源、HART
诊断
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
传感器电源是，使用LED状态指示灯和软件
HART链路是，使用LED状态指示器和软件
HART错误是，使用LED状态指示器和软件
功耗
总线0.05 W
内部I/O 1.15 W
致动器引起的额外功耗（电阻）[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
模拟输入
输入4至20mA或0至25mA，可使用软件配置
输入类型差分输入
数字转换器分辨率16位
数据输出速率
HART每秒4.7至10个样本，可使用软件配置
每秒模拟4.7至100个样本，可使用软件配置
输出格式INT
输出格式
4至20mA内部0x0000-0x7FFF/1 LSB=0x0001=488.281 nA
0至25毫安的INT 0x0000-0x7FFF/1 LSB=0x0001=762.939 nA
0至25000µA INT 0x0000-0x61A8/1 LSB=0x0001=1000 nA
负载I_IN≥0.1mA:R<8000Ω
I_IN≥1mA:R<1100Ω
I_IN≥4mA:R<510Ω
输入保护高达30 VDC，反极性保护（大0.1 A）
开路检测是，使用软件
允许的输入信号0至25mA
过载时的数字值输出可配置
Sigma-delta转换程序
大误差
增益
0至25mA<0.046%
4至20mA<0.046%
偏移
0至25毫安<0.004%
4至20毫安<0.013%
共模抑制比
直流80 dB
50 Hz取决于采样率：例如，每秒50个样本的采样率>130 dB
共模范围0至7 V
非线性<0.003%
输入过滤器
硬件一阶低通滤波器/截止频率100 Hz
软件Sinc4filter
大增益漂移
0至25毫安0.003%/°C
4至20mA 0.003%/°C
大偏移漂移
0至25毫安0.0002%/°C
4至20mA 0.0007%/°C
试验电压
通道-通道1000 VAC
通道-总线1000 VAC
通道-接地1000 VAC
传感器电源
每通道功耗0.75W
标称电压25V±2%
标称输出电流大值。30毫安
防短路是，连续
大电压纹波
高达100 kHz≤2.2 mV
高达1 MHz≤22 mV
更高≤100 mV
短路电流
典型值<50mA
大60mA
短路限流行为
高速可寻址远程传感器
传输速率1200比特/秒
工作频率1200赫兹/2200赫兹
多点操作
可能是
站5节点（使用标称电流为4mA的HART从站时）
高达15（考虑到大允许输入信号25mA）
爆裂操作可能是
传输振幅
小400 mVpp
典型500 mVpp
大600 mVpp
接收振幅
小120 mVpp
大800mVpp
电学性质
电气隔离通道与通道和母线隔离
传感器电源与传感器电源隔离
传感器电源未与通道隔离
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI2632
描述:
2个模拟输入
可能有电流或电压信号
16位数字转换器分辨率
同时输入转换
转换时间非常快
该模块配备了2个16位数字转换器分辨率的输入。可以使用不同的端子在电流和电压信号之间进行选择。
此模块是为X20 6针接线板设计的。如果需要（例如出于后勤原因），也可以使用12引脚接线板。
简短描述
I/O模块2模拟输入±10 V或0至20 mA
一般信息
B&R ID代码0x1BA0
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输入
通过不同的端子连接输入±10 V或0至20 mA
输入类型差分输入
数字转换器分辨率
电压±15位
当前15位
所有输入的转换时间为50μs
输出格式INT
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0001=305.176µV
电流INT 0x0000-0x7FFF/1 LSB=0x0001=610.352 nA
信号范围内的输入阻抗
电压20 MΩ
电流-
负载
电压-
电流<400Ω
输入保护电源电压接线保护
允许的输入信号
大电压。±30伏
大电流。±50毫安
过载时的数字值输出
下冲
电压0x8001
电流0x0000
超过
电压0x7FFF
当前0x7FFF
转换程序SAR
输入滤波器硬件-三阶低通滤波器/截止频率10 kHz
大误差
电压
增益0.08%
偏移0.01%
现在的
增益0.08%
偏移0.02%
大增益漂移
电压0.01%/°C
电流0.01%/°C
大偏移漂移
电压0.001%/°C
电流0.002%/°C
共模抑制
直流70 dB
50赫兹70分贝
共模范围±12 V
信道间串扰<-70dB
非线性
电压<0.01%
电流<0.015%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输入模块X20AI4622
物料号:
X20AI4622
描述:
X20模拟输入模块，4个输入，±10 V或0至20 mA/4至20 mA，13位转换器分辨率，可配置输入滤波器
简短描述
I/O模块4模拟输入±10 V或0至20 mA/4至20 mA
一般信息
B&R ID代码0x1BAA
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
通道类型是，使用软件
功耗
总线0.01 W
内部I/O 1.1 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
模拟输入
通过不同的端子连接输入±10 V或0至20 mA/4至20 mA
输入类型差分输入
数字转换器分辨率
电压±12位
当前12位
所有输入的转换时间为400μs
输出格式INT
输出格式
电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
电流INT 0x0000-0x7FFF/1 LSB=0x0008=4.883µA
信号范围内的输入阻抗
电压20 MΩ
电流-
负载
电压-
电流<400Ω
输入保护电源电压接线保护
允许的输入信号
大电压。±30伏
大电流。±50毫安
过载时数字值的输出可配置
转换程序SAR
输入滤波器三阶低通滤波器/截止频率1 kHz
大误差
电压
增益0.08%
偏移0.015%
现在的
增益0至20毫安=0.08%/4至20毫安=0.1%
偏移0到20 mA=0.03%/4到20 mA＝0.0375%
大增益漂移
电压0.006%/°C
电流0至20 mA=0.009%/°C
4至20 mA=0.0113%/°C
大偏移漂移
电压0.002%/°C
电流0至20 mA=0.004%/°C
4至20 mA=0.005%/°C
共模抑制
直流70 dB
50赫兹70分贝
共模范围±12 V
信道间串扰<-70dB
非线性
电压<0.025%
电流<0.05%
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI8221
描述:
8个模拟输入±10 V
13位数字转换器分辨率
该模块配备了8个输入，具有13位（包括符号）数字转换器分辨率。它可用于捕获±10V范围内的电压信号。
简短描述
I/O模块8个模拟输入±10 V
一般信息
B&R ID代码0xD82F
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1.04 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
模拟输入
输入±10 V
输入类型差分输入
数字转换器分辨率±12位
所有输入的转换时间为1ms
输出格式
数据类型INT
电压INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
信号范围内的输入阻抗为20 MΩ
输入保护电源电压接线保护
开路检测是，使用软件
反极性保护是
允许的输入信号大值。±30伏
过载时数字值的输出可配置
转换程序SAR
输入滤波器三阶低通滤波器/截止频率1 kHz
大误差
增益0.08%
偏移0.015%
大增益漂移0.006%/°C
大偏移漂移0.002%/°C
共模抑制
直流70 dB
50赫兹70分贝
共模范围±12 V
信道间串扰-70 dB
非线性<0.025%
通道和总线之间的绝缘电压500 VDC，1分钟
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB1F。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm
