贝加莱数字量输入模块X20DI8371，上海韦米机电设备有限公司主营产品；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R数字量输入模块
物料号:

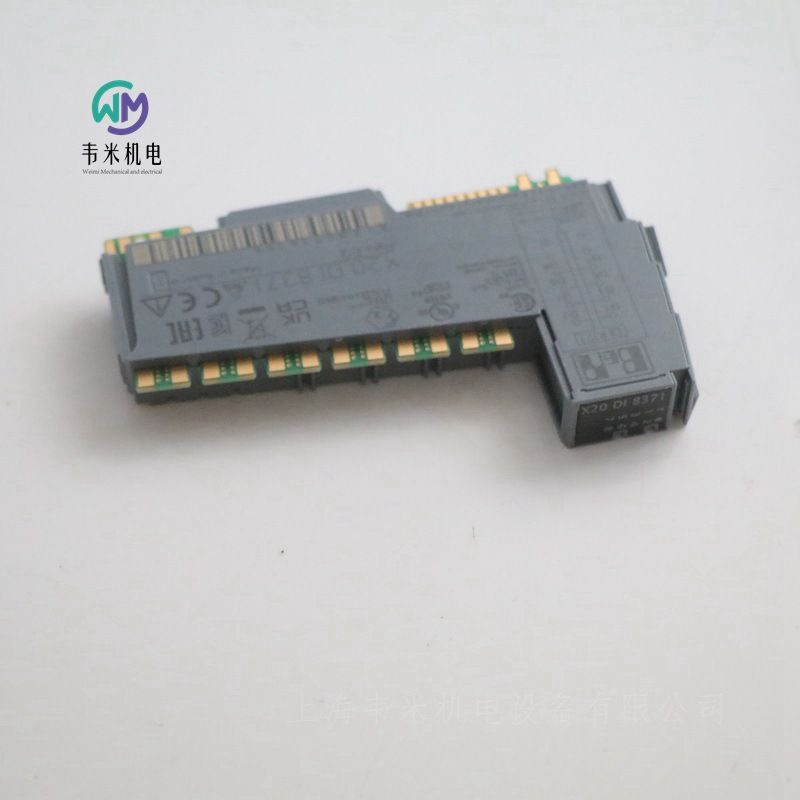

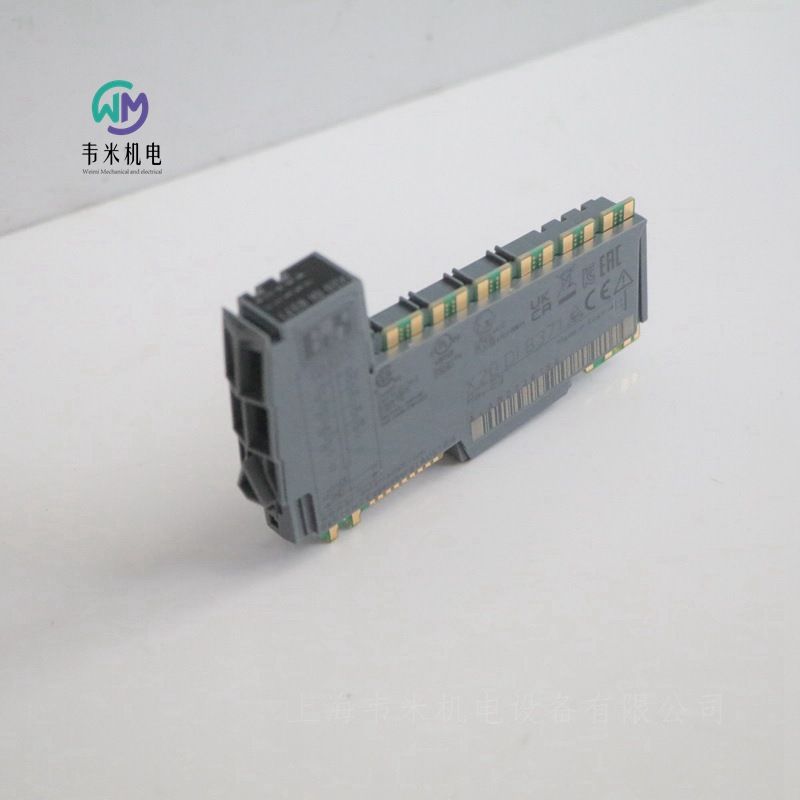

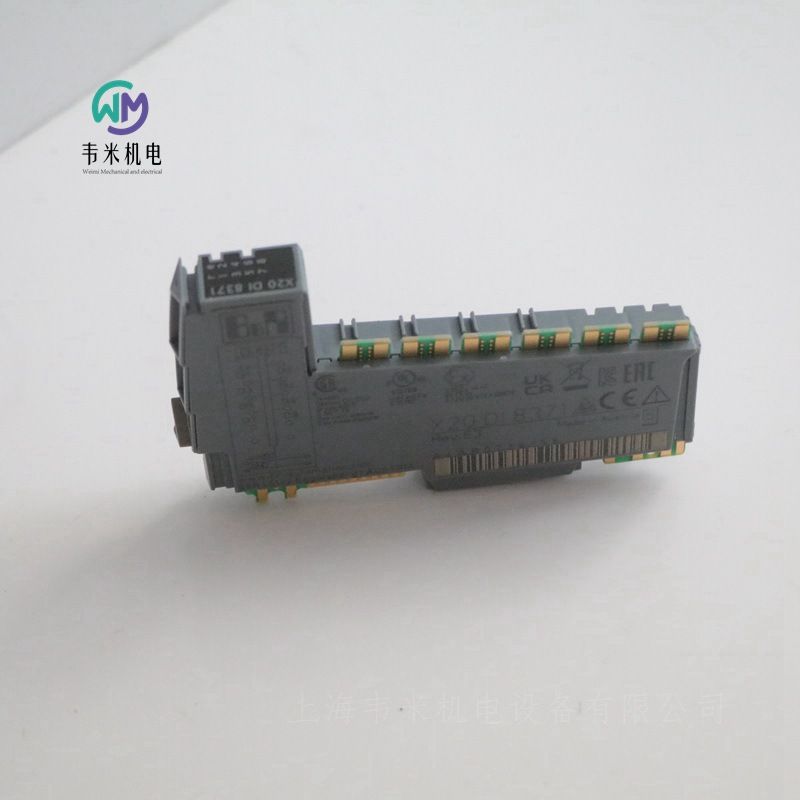

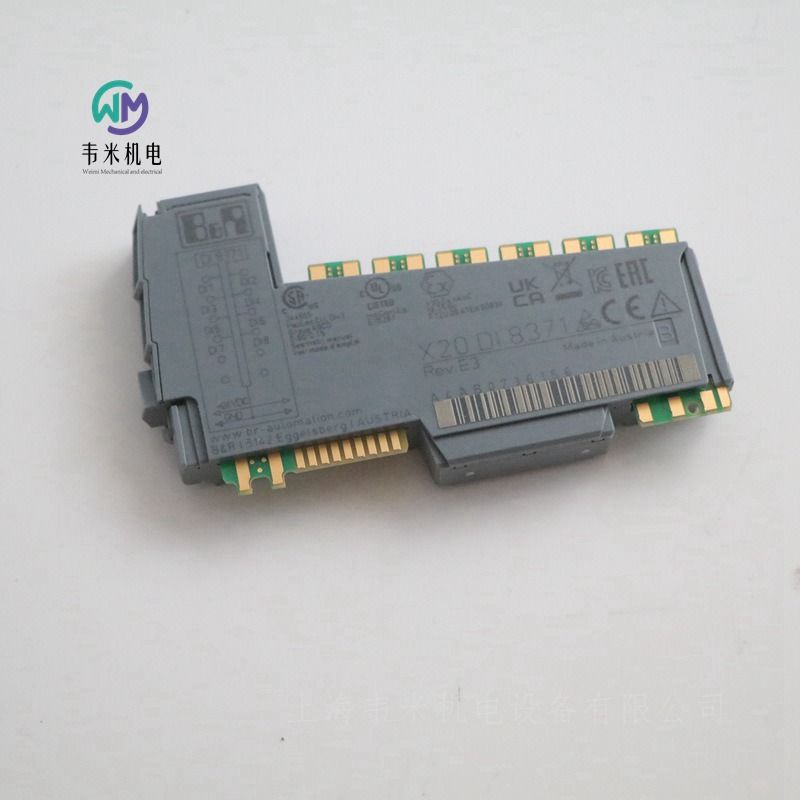

X20DI8371
描述:
8个数字输入
接收器连接
单线连接
可以为整个模块配置软件输入过滤器
该模块配备了八个用于单线连接的输入。该模块是为汇点输入布线而设计的。
简短描述
I/O模块8个数字输入24 VDC，用于单线连接
一般信息
B&R ID代码0xA4AB
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.18 W
内部I/O 1.2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
输入电流为24 VDC典型值。3.75毫安
输入电路接收器
输入滤波器
硬件≤100μs
软件默认值为1毫秒，可在0到25毫秒之间配置，增量为0.2毫秒
连接类型1线连接
输入电阻类型。6.4 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱数字量输入
X20CM1201
X20CM8281
X20DI0471
X20DI2371
X20DI2372
X20DI2377
X20DI2653
X20DI4371
X20DI4372
X20DI4375
X20DI4653
X20DI4760
X20DI6371
X20DI6372
X20DI6373
X20DI6553
X20DI8371
X20DI9371
X20DI9372
X20DID371
X20DIF371
X20DM9324
X20DS1119
X20DS1319
X20RT8001
X20RT8201
X20RT8202
X20RT8401

贝加莱B&R产品：触摸屏、伺服电机，伺服驱动器、插入式模块，逆变模块，CPU模块、总线控制器、接口模块、通信模块、冗余系统系统模块、数字量输入模块，数字量输出模块，模拟量输入模块，模拟量输出模块、混合模块、电机模块、计数模块、温度测量模块、电源模块、总线模块、端子排、电缆、CF卡等

贝加莱B&R数字量输入模块
物料号:
X20DI9372
描述:
12个数字输入
源连接
单线连接
可以为整个模块配置软件输入过滤器
该模块配备了12个用于单线连接的输入。该模块是为电源输入布线而设计的。
简短描述
I/O模块12个数字输入24 VDC，用于单线连接
一般信息
B&R ID代码0x1D28
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
功耗
总线0.18 W
内部I/O 1.75 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输入
标称电压24 VDC
输入特性符合EN 61131-2类型1
输入电压24 VDC-15%/+20%
输入电流为24 VDC典型值。3.75毫安
输入电路源
输入滤波器
硬件≤100μs
软件默认值为1毫秒，可在0到25毫秒之间配置，增量为0.2毫秒
连接类型1线连接
输入电阻类型。6.4 kΩ
切换阈值
低<5 VDC
高>15 VDC
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量输出模块
物料号:
X20DO8322
描述:
8个数字输出
源连接
单线连接
集成输出保护
该模块配备了8个用于单线连接的输出，并设计用于电源输出接线。
简短描述
I/O模块8数字输出24 VDC，用于单线连接
一般信息
B&R ID代码0xA4AC
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出错误状态）
功耗
总线0.26 W
内部I/O 0.8 W
执行器引起的额外功耗（电阻）[W]+0.42
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输出
可变电流源FET
标称电压24 VDC
开关电压24 VDC-15%/+20%
标称输出电流0.5 A
总标称电流4 A
连接类型1线连接
输出电路源
输出保护过电流或短路时的热关闭（见“短路峰值电流”值）
用于切换电感负载的内部续流二极管（见“切换电感负载”一节）
诊断状态输出监测，延时10毫秒
输出关闭时的泄漏电流5µA
RDS（开）210 mΩ
峰值短路电流＜12 A
在过载停机或短路停机的情况下打开大约。10毫秒（取决于模块温度）
切换延迟
0→ 1<300µs
1.→ 0<300µs
开关频率
大电阻负载。500赫兹
感应负载请参阅“切换感应负载”一节。
关闭感应负载时的制动电压Typ。50伏直流电
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道和I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R数字量输出模块
物料号:
X20DO9322
描述:
12个数字输出
源连接
单线连接
集成输出保护
该模块配备了12个用于单线连接的输出。该模块是为电源输出布线而设计的。
简短描述
I/O模块12数字输出24 VDC，用于单线连接
一般信息
B&R ID代码0x1B9A
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输出是，使用LED状态指示器和软件（输出错误状态）
功耗
总线0.26 W
内部I/O 1.15 W
执行器引起的额外功耗（电阻）[W]+0.63
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
数字输出
可变电流源FET
标称电压24 VDC
开关电压24 VDC-15%/+20%
标称输出电流0.5 A
总标称电流6 A
连接类型1线连接
输出电路源
输出保护过电流或短路时的热关闭（见“短路峰值电流”值）
用于切换电感负载的内部续流二极管（见“切换电感负载”一节）
诊断状态输出监测，延时10毫秒
输出关闭时的泄漏电流5µA
RDS（开）210 mΩ
峰值短路电流＜12 A
在过载停机或短路停机的情况下打开大约。10毫秒（取决于模块温度）
切换延迟
0→ 1<300µs
1.→ 0<300µs
开关频率
大电阻负载。500赫兹
感应负载请参阅“切换感应负载”一节。
关闭感应负载时的制动电压Typ。50伏直流电
通道和母线之间的绝缘电压500 V
电气特性
电气隔离通道与总线隔离
通道未与通道和I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R模拟量输入模块
物料号:
X20AI2438
描述:
2路模拟电流测量输入
集成HART协议
支持HART变量
电气隔离模拟通道
电气隔离传感器电源
16位数字转换器分辨率
NetTime时间戳：测量时刻，HART图像
该模块配备2路电流测量输入，采用16位数字转换器分辨率。支持HART通信标准，用于数据传输、参数配置及诊断。
每个电流测量输入均有独立的传感器供电。两个通道及其各自的传感器供电在电气上相互隔离。用户可在4至20毫安和0至25毫安两种测量范围内进行选择。
简短描述
I/O模块2模拟输入4至20mA或0至25mA
一般信息
B&R ID代码0xB3A9
每个通道的状态指示器I/O功能、操作状态、模块状态、每个通道的传感器电源、HART
诊断
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
传感器电源是，使用LED状态指示灯和软件
HART链路是，使用LED状态指示器和软件
HART错误是，使用LED状态指示器和软件
功耗
总线0.05 W
内部I/O 1.15 W
致动器引起的额外功耗（电阻）[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（见X20用户手册）
09年ATEX 0083X
UL认证E115267
工业控制设备
HazLoc cCSAus 244665
过程控制设备
用于危险场所
I类，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100%）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
KC是
模拟输入
输入4至20mA或0至25mA，可使用软件配置
输入类型差分输入
数字转换器分辨率16位
数据输出速率
HART每秒4.7至10个样本，可使用软件配置
每秒模拟4.7至100个样本，可使用软件配置
输出格式INT
输出格式
4至20mA内部0x0000-0x7FFF/1 LSB=0x0001=488.281 nA
0至25毫安的INT 0x0000-0x7FFF/1 LSB=0x0001=762.939 nA
0至25000µA INT 0x0000-0x61A8/1 LSB=0x0001=1000 nA
负载I_IN≥0.1mA:R<8000Ω
I_IN≥1mA:R<1100Ω
I_IN≥4mA:R<510Ω
输入保护高达30 VDC，反极性保护（大0.1 A）
开路检测是，使用软件
允许的输入信号0至25mA
过载时的数字值输出可配置
Sigma-delta转换程序
大误差
增益
0至25mA<0.046%
4至20mA<0.046%
偏移
0至25毫安<0.004%
4至20毫安<0.013%
共模抑制比
直流80 dB
50 Hz取决于采样率：例如，每秒50个样本的采样率>130 dB
共模范围0至7 V
非线性<0.003%
输入过滤器
硬件一阶低通滤波器/截止频率100 Hz
软件Sinc4filter
大增益漂移
0至25毫安0.003%/°C
4至20mA 0.003%/°C
大偏移漂移
0至25毫安0.0002%/°C
4至20mA 0.0007%/°C
试验电压
通道-通道1000 VAC
通道-总线1000 VAC
通道-接地1000 VAC
传感器电源
每通道功耗0.75W
标称电压25V±2%
标称输出电流大值。30毫安
防短路是，连续
大电压纹波
高达100 kHz≤2.2 mV
高达1 MHz≤22 mV
更高≤100 mV
短路电流
典型值<50mA
大60mA
短路限流行为
高速可寻址远程传感器
传输速率1200比特/秒
工作频率1200赫兹/2200赫兹
多点操作
可能是
站5节点（使用标称电流为4mA的HART从站时）
高达15（考虑到大允许输入信号25mA）
爆裂操作可能是
传输振幅
小400 mVpp
典型500 mVpp
大600 mVpp
接收振幅
小120 mVpp
大800mVpp
电学性质
电气隔离通道与通道和母线隔离
传感器电源与传感器电源隔离
传感器电源未与通道隔离
运行条件
安装方向
水平是
垂直是
安装海拔高度
0至2000米无限制
>2000米每100米环境温度降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
行动
水平安装方向-25至60°C
垂直安装方向-25至50°C
降级-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，非冷凝
储存5%至95%，不凝结
运输5%至95%，不凝结
力学性能
注意：单独订购1x接线端子X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm
贝加莱数字量输入模块X20DI8371
