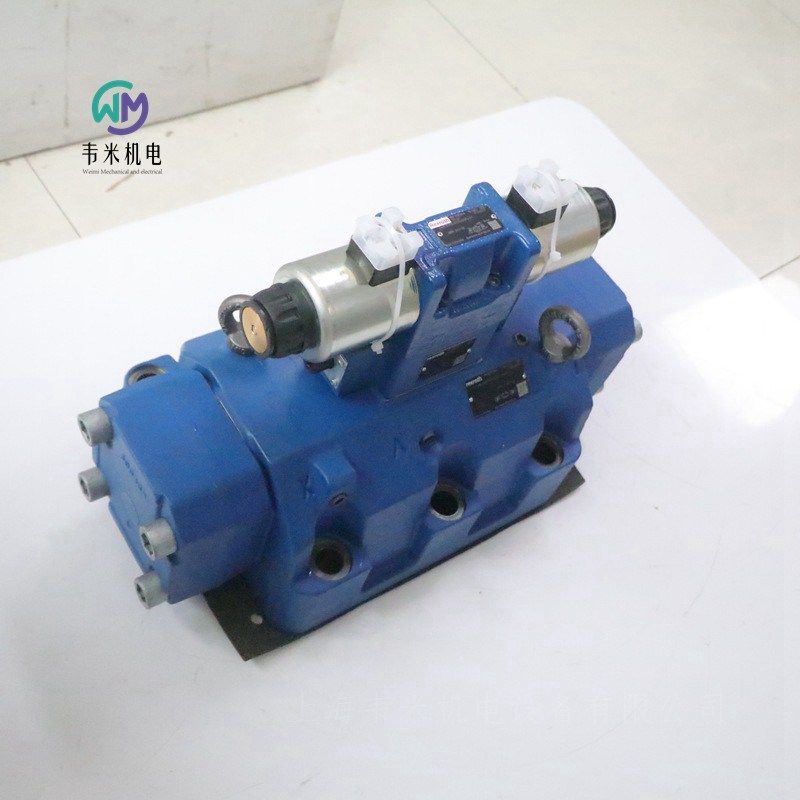

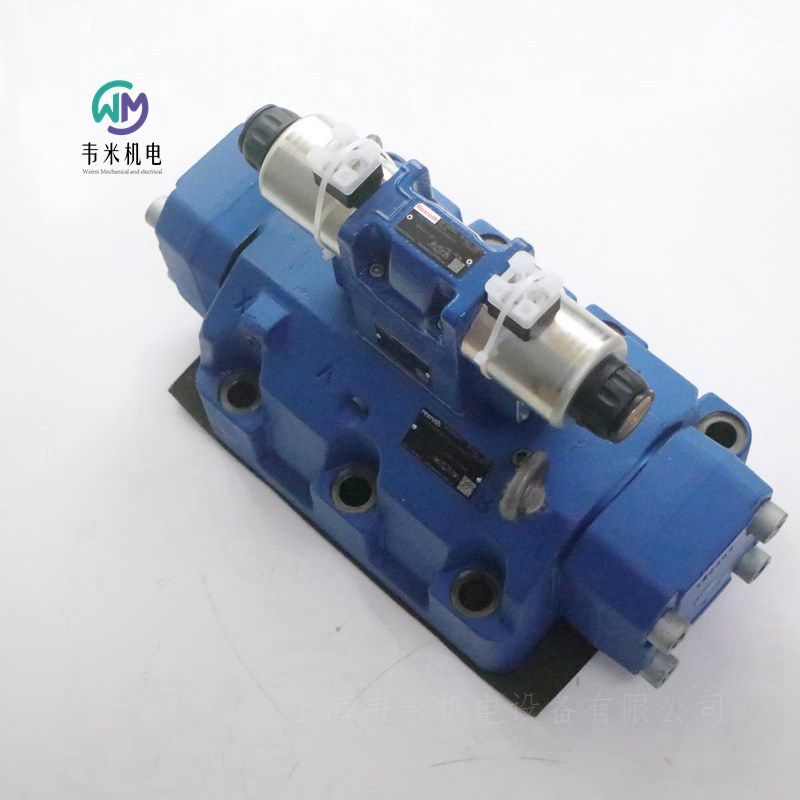

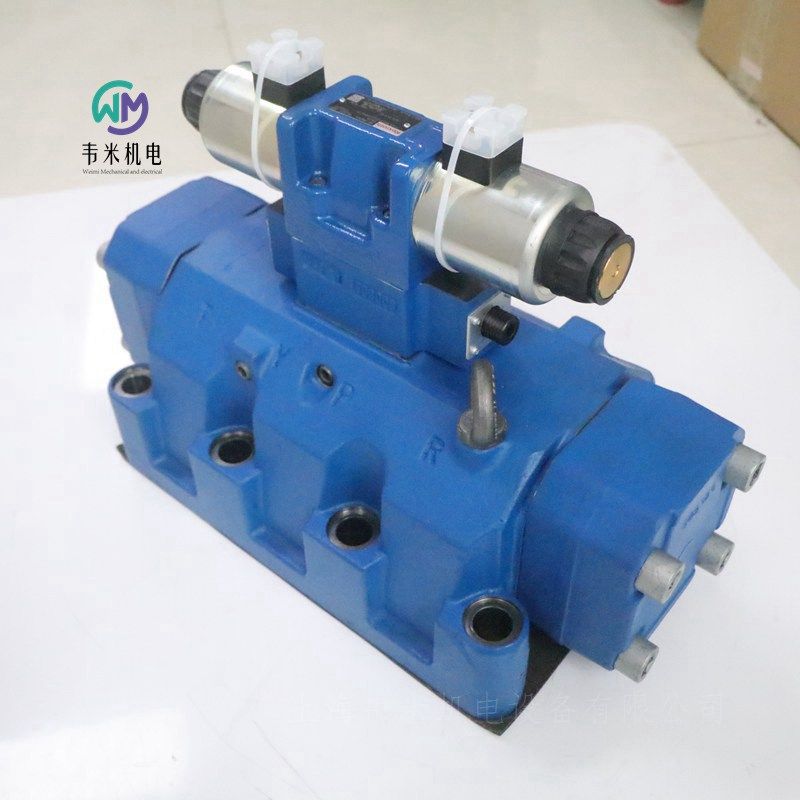

REXROTH电液换向阀原装进口H-4WEH52R56/10EG24N9S2K4，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH带电动液压起动的先导式方向滑阀
H-WEH...=UR
电磁线圈是经过批准的组件，带有 UR 标记，符合 UL 906
规格 10, 16, 25 (H-WEH22), 25 (H-WEH25), 32
组件系列 4X, 7X, 7X, 6X, 6X
大工作压力 350 bar
大流量 1100 l/min
隐式手动应急操作
用于底板安装
油口安装面符合 ISO 4401
三位四通、二位四通或二位三通型号
弹簧或液压对中，弹簧端位置或液压端位置
湿式插脚的直流或交流线圈，可选
电气连接作为单个连接
可选型号：
- 切换时间调整
- 主阀通道 P 中的预载阀
- 行程设置和/或阀芯位置监控
注意：
弹簧腔和 中的复位弹簧和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯保持在中心位置。
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用寿命的延长而增加。
带有主控制阀芯压力对中的三位四通方向阀，型号 H-WEH…H
主阀中的主控制阀芯通过两个端表面的建压保持在零位置。一个对中衬套置于壳体上并固定控制阀芯位置。通过一个端表面的卸压，主控制阀芯将移动到切换位置。卸载的控制阀芯端面通过先导控制阀将回流的先导油排到通道 Y（外部）。
注意：
在此型号中，弹簧和没有复位功能。在已卸压条件下，水平安装的弹簧会使主控制阀芯保持在中心位置。
型号 H-WEH...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。
型号 H-WEH…E…
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过油箱通道 Y 实现 外部 回油。在底板中，油口 X 为关闭状态。
型号 H-WEH...ET...
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。
型号 H-WEH...T...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。
节流插件
如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件插入到先导控制阀的通道 P 中。
注意：
先导油供油修改只能由经过授权的维修人员执行或返厂执行！
先导油 外部供油 X 或回油 Y：
必须遵守先导控制阀大允许工作参数！
大先导压力：请遵守技术数据的要求！
先导油供油 内部 （型号“ET”和“E”）：
小先导压力：请遵守技术数据的要求！
为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。
与型号“H”连接时，也需要 减压阀“D3”。
德国力士乐REXROTH电液换向阀订货号和型号：
R900931176 H-4WEH16J7X/6EG24N9ETK4
R900709713 H-4WEH16Y72/6EG24N9ETS2K4/B10D3
R901399414 H-4WEH10EA47/6EG24N9ES2K4/B08D3
R901138148 H-4WEH25J68/6HG24N9ETK4
R900926695 H-4WEH25J68/6EG24N9ETS2K4/B10D3
R900719057 H-4WEH25E68/6EG24N9ES2K4/B10D3
R901071449 H-4WEH25E6X/6EG24N9ETSK4/B10D3
R900932940 H-4WEH25J6X/6EG24N9ETK4/B10D3
R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3

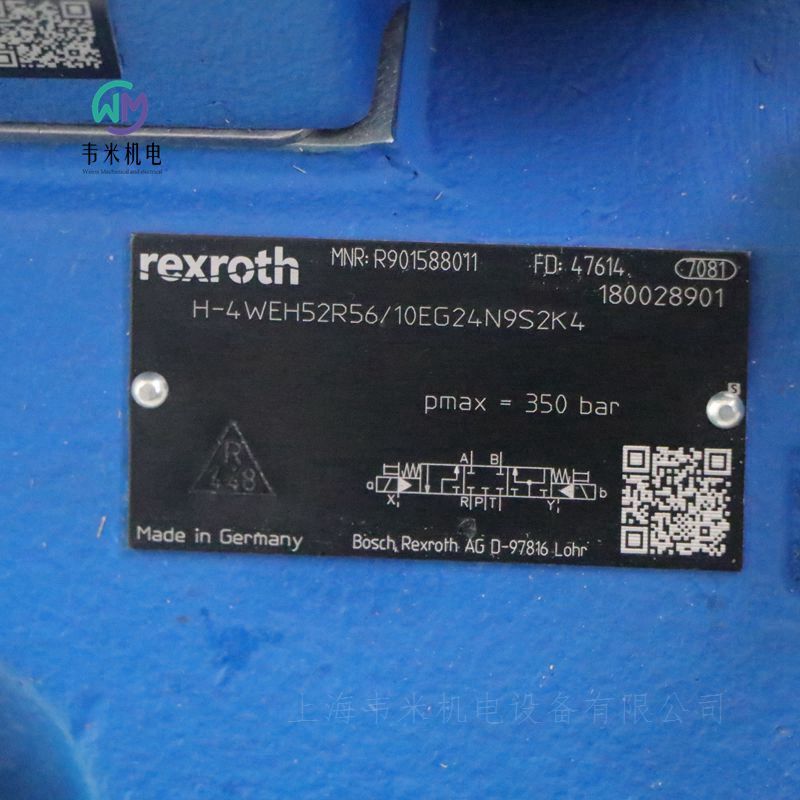

R901588011 H-4WEH52R56/10EG24N9S2K4

力士乐REXROTH先导式方向滑阀，带液压或电液驱动
WEH和WH型
尺寸10…32
组件系列4X；6X；7X
工作压力350巴
流量1100升/分钟
特性
4/3、4/2或3/2路版本
—驱动类型（内部或外部先导控制）：
–电液（WEH型）
–液压（WH型）
—用于底板安装
—符合ISO 4401的移植模式
—弹簧或压力定心、弹簧端位置或液压端位置
—湿针直流或交流电磁阀，可选
—电气连接为单独或中央连接
—可选版本：
–手动超控
–切换时间调整
–主阀通道P中的预加载阀
–行程设置和/或阀芯位置监测
WEH型换向阀…
WEH型阀是一种电液驱动的定向滑阀。它控制流的开始、停止和方向。
方向阀主要由带壳体的主阀、主控制滑阀、一个或两个回位弹簧和以及带一个或多个电磁阀“a”和/或“b”的先导控制阀组成。
为了使液压系统正常工作，必须正确放气。
对于具有三个滑阀位置的阀门，主阀中的主控制滑阀通过两个弹簧保持在零位或初始位置，对于具有两个滑阀位置、通过加压和弹簧保持的阀门。在初始位置，两个弹簧室和通过先导控制阀以减压形式与油箱连接。通过控制管路向先导控制阀供应先导油。供应可以在内部或外部（通过端口X从外部）实现。
在致动先导控制阀（例如电磁阀“a”）时，先导控制滑阀向左移动，因此弹簧室被先导压力加压。
弹簧室保持减压状态。
先导压力作用在主控制滑阀的左侧，使其克服弹簧的阻力移动。这将主阀中的端口P与B连接，端口A与T连接。
电磁阀关闭后，先导控制滑阀返回其初始位置（脉冲滑阀除外）。
弹簧室被卸载到油箱中。
先导油回油在内部（通过通道T）或外部（通过通道Y）实现。
可选的手动超控允许在没有电磁阀通电的情况下移动先导控制滑阀。
注意事项：
弹簧室和中的回位弹簧和将主控制滑阀保持在中心位置，即使在垂直阀定位的情况下也没有先导压力。
由于设计原理，阀门固有的内部泄漏可能会在整个生命周期内增加。
WH型换向阀…
WH型阀是一种液压驱动的定向滑阀。它控制流的开始、停止和方向。
方向阀主要由阀壳体、主控制滑阀、带弹簧复位或弹簧定心的阀门上的一个或两个回位弹簧和以及导流板组成。
主控制滑阀直接由加压驱动。
主控制滑阀通过弹簧或加压保持在零位或初始位置。先导油的供应和回流是外部的。
4/3方向阀，控制滑阀弹簧居中
在此版本中，主控制滑阀由两个回位弹簧和保持在零位。弹簧室通过导流板连接到端口Y，弹簧室连接到港口X。
当主控制滑阀的两个前侧之一加载先导压力时，滑阀移动到滑阀位置。在阀门中，所需的端口以这种方式连接。
在加压控制滑阀区域泄压时，另一侧的弹簧将滑阀返回到零位或初始位置。
主控制滑阀压力定心的4/3方向阀，WEH…H型
主阀中的主控制滑阀通过两个正面的加压保持在零位置。
一个定心衬套放置在壳体上，固定控制滑阀位置。
通过释放一个正面的压力，主控制滑阀移动到滑阀位置。
无负载的控制滑阀面通过先导控制阀将回油先导油排入油道Y（外部）。
注意事项：
在此版本中，弹簧和没有复位功能。在减压状态下，它们将主控制滑阀保持在中心位置，并水平安装。
先导油供应
WH型…
先导油的供应和回流通过通道X和Y在外部实现。
WEH型。..
先导油供应由外部通过通道X从单独的压力供应中实现。
先导油通过通道Y从外部回流到油箱。
WEH…E型…
先导油供应从主阀的通道P内部实现。
先导油通过通道Y从外部回流到油箱。在子板中，端口X关闭。
类型WEH…等…
先导油供应从主阀的通道P内部实现。
先导油通过通道T在油箱内部回流。在子板中，端口X和Y被关闭。
类型WEH…T…
先导油供应由外部通过通道X从单独的压力供应中实现。
先导油通过通道T在油箱内部回流。在子板中，端口Y关闭。
油门插入件
如果要限制先导控制阀通道P中的先导油供应，则有必要使用节气门嵌件。
油门插入件插入先导控制阀的通道P中。
注意事项：
先导油供应的修改只能由授权专家或在工厂进行。
—外部先导油供应X或回油Y：
–必须遵守先导控制阀的允许操作参数。
–先导压力：
—内部先导油供应（版本“ET”和“E”）：
–先导压力：请遵守第15页。
–为了防止不可接受的高压峰值，必须在先导控制阀的端口P中提供“B10”节流阀插件。
–对于版本“H”，还需要减压阀“D3”。
技术数据
安装位置悬挂式安装，对污染更敏感，建议水平安装。对于带有液压控制滑阀回位“H”和符号C、D、K、Z、Y的阀门，需要水平。
环境温度范围
—标准版本  –20。..+50°C（NBR密封件）-15...+50°C（FKM密封件）
—HFC液压油版本  –20…+50°C
储存温度范围  +5…+40°C
表面保护（阀体）涂层，层厚  100µm
MTTFd值符合EN ISO 13849标准 100（WEH型）、150（WH型）
液压
液压油温度范围（阀门工作端口处）
-20。..+80℃（NBR密封件）
-15…+80℃（FKM密封件）
–20 ...+50℃（HFC液压油）
粘度范围  2.8…500mm2/s
液压流体的允许污染程度，符合ISO 4406（c）20/18/15 2级的清洁度等级
液压油的重要注意事项：
—技术阀门数据（温度、压力范围、生命周期、维护间隔等）可能存在局限性。
—所用液压油的点火温度必须比表面温度高50 K。
—可生物降解和阻燃的含水：如果使用这种液压油，少量溶解的锌可能会进入液压系统。
—阻燃-含水：
–由于HFC液压油的气蚀倾向增加，与使用矿物油HLP相比，该部件的生命周期可能缩短30%。为了减少气蚀效应，建议（如果可能的话，具体针对安装）将端口T中的回流压力备份到部件压差的约20%。
–根据使用的液压油，环境和液压油温度不得超过50°C。为了减少进入部件的热量输入，必须为开/关阀设置连续操作中50%的占空比（测量周期300秒）。如果由于功能原因无法实现，建议对这些组件进行节能控制，例如通过PWM插入式放大器。
德国力士乐REXROTH电液换向阀订货号和型号：
R900778744 4WEH10D47/6EG24N9K4/B10D3
R901127986 4WEH10J47/6EG24N9ESK4
R900556904 4WEH10J47/6EG24N9ETS2K4
R900926574 4WEH10J47/6EG24N9ETK4
R900932645 4WEH10J47/6EG24N9ETK4/B08
R900951655 4WEH10J47/6EG24N9TS2K4
R901209093 4WEH10JA47/6EG24N9ETK4/B10
R900923989 4WEH16D7X/6EG24N9K4
R900928833 4WEH16D72/6EG24N9TS2K4
R901108813 4WEH16D72/6HG24N9ETK4/B10
R900934054 4WEH16D7X/6EG24N9ETK4/B10D3
R901117456 4WEH16D7X/6HG24N9EK4/B10
R901127528 4WEH16E72/6HG24N9ETK4
R901108754 4WEH16E72/6HG24N9ETK4/B10
R901119649 4WEH16E72/6HG24N9K4/B10
R901144211 4WEH16E7X/6EW230N9ES2K4
R900925580 4WEH16J7X/6EG24N9K4
R900924819 4WEH16J7X/6EG24N9ETS2K4
R901108808 4WEH16J72/6HG24N9ETK4/B10
R901205061 4WEH16J72/6EG24N9ETS2K4/10B10
R900720784 4WEH16J7X/6EG24N9ETSK4/10B10
R901087110 4WEH16J72/6EW230N9ETK4/B10D3
R901139365 4WEH16J7X/6EW230N9ETK4/B10V
R900922085 4WEH16J7X/6EG24N9ETK4
R900930431 4WEH16J7X/6EG24N9ETK4/B10
R900930431 4WEH16J72/6EG24N9ETK4/B10
R900926638 4WEH16J7X/6EG24N9ETK4/B10D3
R900702849 4WEH16J7X/6EW230N9ESK4
R983031300 4WEH16J7X/6EW230N9K4
R901142764 4WEH16Y7X/6EG24N9ETK4/B10D3
R900916452 4WEH22J7X/6EG24N9K4
R901025620 4WEH16D72/6EG24N9EK4/B10D3
R900924761 4WEH16D72/6EG24N9ETS2K4
R900774752 4WEH16D72/6EG24N9ETS2K4/B10
R900774752 4WEH16D7X/6EG24N9ETS2K4/B10
R901025621 4WEH16D72/6EG24N9K4/B10D3
R900960695 4WEH16D7X/6EW230N9ES2K4/B10
R900705858 4WEH16E72/6EG24N9ETK4/B12
R900970663 4WEH16J72/6EG205N9EK4/B10
R900927109 4WEH16J72/6EG24N9ETSK4/V
R901310402 4WEH16J7X/6EG24N9ETS2K4/B12
R900933953 4WEH16H7X/6EG24N9TK4
R900926378 4WEH16G72/6EG24N9K4
R901072797 4WEH16R7X/6EW230N9ETS2K4
R901072797 4WEH16R72/6EW230N9ETS2K4
R900724411 4WEH16R72/6EW230N9ETS2K4/B10
R978910964 4WEH16T7X/6EW110N9K4
R900928371 4WEH22D76/6EG24N9EK4/B10
R901067556 4WEH22HD7X/OF6EG24N9ETS2K4/B10
R900943534 4WEH22E7X/6EG24N9ETK4/B10
R900957930 4WEH22E76/6EG24N9ETS2K4/B10
R901108960 4WEH22J76/6HG24N9ETK4/B10
R900909016 4WEH22J7X/6EW230N9ES2K4
R900940965 4WEH16J72/6EG24N9ETS2K4/B10D3
R900929900 4WEH16J72/6EG24N9ETS2K4/B10
R901506356 4WEH16E7X/6EW230N9ETK4/B10V
R900930093 4WEH16G7X/6EG24N9ETS2K4
R900912538 4WEH22EA7X/6EG24N9TK4
R901431540 4WEH25E68/6EG24N9ETK4/B10MH

力士乐REXROTH液压方向短管阀4WEH16J7X/6EW230N9ETK4/B10V
R901139365 4WEH16J7X/6EW230N9ETK4/B10V
公称尺寸 16, 符号 J, 通过电磁致动, 230 VAC
液压  阀门  方向阀  换向阀  液压方向短管阀 电液换向阀
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
先导式
内控供油，内控回油
连接图    ISO 4401-07-07-0-05
产品系列    H-4W.H..
工作压力. [bar]    280.0
体积流量 [l/min]    300.0
活塞符号    符号 J
连接类型    底板安装
标称尺寸    16
驱动类型    通过电磁致动
连接数    4
开关位置数    3
电源电压    230 VAC
电插头    3 芯设备插头 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
符合性说明    CE - 低电压指令 2014/35/EU
UKCA - 低电压指令 SI2016/1091
液压油    HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件    FKM
重量 [kg]    9.52

力士乐REXROTH液压方向短管阀4WEH16H7X/6EG24N9TK4
R900933953 4WEH16H7X/6EG24N9TK4
公称尺寸 16, 符号 H, 通过电磁致动, 24 VDC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
先导式
外控供油，内控回油
连接图    ISO 4401-07-07-0-05
产品系列    H-4W.H..
工作压力. [bar]    280.0
体积流量 [l/min]    300.0
活塞符号    符号 H
连接类型    底板安装
标称尺寸    16
驱动类型    通过电磁致动
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    3 芯设备插头 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    9.71

力士乐REXROTH液压方向短管阀 4WEH16J7X/6EG24N9ETS2K4/B12
R901310402 4WEH16J72/6EG24N9ETS2K4/B12
公称尺寸 16, 符号 J, 通过电磁致动, 24 VDC
液压  阀门  方向阀  换向阀  液压方向短管阀 电液换向阀
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
先导式
内控供油，内控回油
连接图    ISO 4401-07-07-0-05
产品系列    H-4W.H..
工作压力. [bar]    280.0
体积流量 [l/min]    300.0
活塞符号    符号 J
连接类型    底板安装
标称尺寸    16
驱动类型    通过电磁致动
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    3 芯设备插头 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    10.86
配件
节流阀  R900481621 Z2FS6-2-4X/1Q
公称尺寸 6，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作
密封套件  R900306345 WH 16.5X/6X/7X/
密封套件  R900357573 WE 6.6X/E
密封套件  R900899023 Z2FS6.-4X/
R901017010
插入式接头 3P Z4 M GR SPEZ.
匹配连接器，3 针 (2 + PE) EN 175301-803，不带电路，灰色
R901017011
插入式接头 3P Z4 M SW SPEZ
匹配连接器，3 针 (2 + PE) EN 175301-803，不带电路，黑色
R901017022
插入式接头 3P Z5L M 12-240V SPEZ
匹配连接器，3 针 (2 + PE) EN 175301-803，带 LED，黑色

力士乐REXROTH电液换向阀R901431540
液压方向短管阀 4WEH25E6X/6EG24N9ETK4/B10MH
R901431540 4WEH25E68/6EG24N9ETK4/B10MH
公称尺寸 25，符号 E，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
由伺服电动机控制的
内部先导油供应、内部先导油回油
产品属性
连接图    ISO 4401-08-08-05
产品系列    H-4W。H
工作压力[bar]    280
流量[l/min]    700
滑阀符号    符号E
连接类型    底板安装
大小    25
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HFC
密封    NBR
重量[kg]    17.86

力士乐REXROTH电液换向阀R901025620
液压方向短管阀 4WEH16D7X/6EG24N9EK4/B10D3
公称尺寸 16，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
由伺服电动机控制的
内部先导油供应，外部先导油回油
产品属性
连接图    ISO 4401-07-07-0-05
产品系列    H-4W...H
工作压力[bar]    280
流量[l/min]    300
滑阀符号    符号D
连接类型    底板安装
大小    16
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    9.92

力士乐REXROTH电液换向阀R900940965
液压方向短管阀 4WEH16J7X/6EG24N9ETS2K4/B10D3
公称尺寸 16，符号 J，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
由伺服电动机控制的
内部先导油供应、内部先导油回油
产品属性
连接图    ISO 4401-07-07-0-05
产品系列    H-4W...H
工作压力[bar]    280
流量[l/min]    300
滑阀符号    符号J
连接类型    底板安装
大小    16
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    11.33

力士乐REXROTH电液换向阀R900720784
液压方向短管阀 4WEH16J7X/6EG24N9ETSK4/10B10
公称尺寸 16，符号 J，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
由伺服电动机控制的
内部先导油供应、内部先导油回油
产品属性
连接图    ISO 4401-07-07-0-05
产品系列    H-4W。H
工作压力[bar]    280
流量[l/min]    300
滑阀符号    符号J
连接类型    底板安装
大小    16
驱动类型    电磁阀驱动
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    11.25


力士乐REXROTH电液换向阀
R900952630 4WEH10E4X/6EG24N9ETK4/B10
公称尺寸 10，符号 E，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
先导式操作
内部先导油供应、内部先导油回油
产品属性
连接图    ISO 4401-05-05-05
产品系列    4WEH10
工作压力[bar]    280
流量[l/min]    160
滑阀符号    符号E
连接类型    底板安装
尺寸    10
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    7.4

力士乐REXROTH电液换向阀
R901108808 4WEH16J7X/6HG24N9ETK4/B10
规格 16，符号 J，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
产品属性
连接图
ISO 4401-07-07-0-05
产品系列    4WEH16J
工作压力[bar]    280
流量[l/min]    300
滑阀符号    符号J
连接类型    底板安装
尺寸    16
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    9.36


力士乐REXROTH电液换向阀
R901253613 4WEH22G7X/6EW230N9EK4/N15P4,5
公称尺寸 22，符号 G，电磁操作，230 V AC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
先导式操作
内部先导油供应，外部先导油回油
产品属性
连接图    ISO 4401-08-08-05
产品系列    4WEH22
工作压力[bar]    280
流量[l/min]    450
滑阀符号    符号G
连接类型    底板安装
尺寸    22
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    3.
电源电压    230伏交流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    CE–低压指令2014/35/EUCSA根据CSA C22.2第139-1982号批准
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    13.1

力士乐REXROTH电液换向阀
R900943462 4WEH10D4X/6EG24N9ETK4/B10
公称尺寸 10，符号 D，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
先导阀操作
内部先导油供应、内部先导油回油
产品属性
连接图    ISO 4401-05-05-05
产品系列    4WEH10
工作压力[bar]    280
流量[l/min]    160
滑阀符号    符号D
连接类型    底板安装
尺寸    10
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    6.9

力士乐REXROTH电液换向阀
R900925580 4WEH16J7X/6EG24N9K4
R900925580 4WEH16J72/6EG24N9K4
公称尺寸 16，符号 J，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
先导式操作
外部先导油供应、外部先导油回油
产品属性
连接图
ISO 4401-07-07-0-05
产品系列    H-4W...H
工作压力[bar]    280
流量[l/min]    300
滑阀符号    符号J
连接类型    底板安装
尺寸    16
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    9.84


力士乐REXROTH电液换向阀4WEH22HD7X/OF6EG24N9ETS2K4/B10
R901067556 4WEH22HD7X/OF6EG24N9ETS2K4/B10
标称尺寸22，符号D，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
内控供油、内控回油
滑阀
先导式
产品特性
连接类型    ISO 4401-08-08-05
压力[bar]    280
体积流量[l/min]    450
活塞符号    符号D
控件    磁性驱动
连接类型    板式结构
标称尺寸    22
操作类型    带磁性驱动
连接数    4.
开关位置数量    2.
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    14.32


力士乐REXROTH电液换向阀4WEH16J7X/6EG24N9ETS2K4/10B10
R901205061 4WEH16J72/6EG24N9ETS2K4/10B10
标称尺寸16，符号J，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
内控供油、内控回油
滑阀
先导式
产品特性
连接类型    ISO 4401-07-07-0-05
压力[bar]    280
体积流量[l/min]    300
活塞符号    符号J
控件    磁性驱动
连接类型    板式结构
标称尺寸    16
操作类型    带磁性驱动
连接数    4.
开关位置数量    3.
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    11.33


力士乐REXROTH电液换向阀4WEH16J7X/6EG24N9ETK4/B10
R900930431 4WEH16J72/6EG24N9ETK4/B10
标称尺寸16，符号J，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
内控供油、内控回油
滑阀
先导式
产品特性
连接类型    ISO 4401-07-07-0-05
压力[bar]    280
体积流量[l/min]    300
活塞符号    符号J
控件    磁性驱动
连接类型    板式结构
标称尺寸    16
操作类型    带磁性驱动
连接数    4.
开关位置数量    3.
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    9.74

力士乐REXROTH电液控制换向阀4WEH16D7X/6EG24N9ETS2K4/B10
R900774752 4WEH16D7X/6EG24N9ETS2K4/B10
公称尺寸 16，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
内控供油，内控回油
滑阀
先导式
连接图    ISO 4401-07-07-0-05
压力 [bar]    280
体积流量 [l/min]    300
活塞符号    符号 D
控件    磁铁操作
连接类型    板材结构
标称尺寸    16
驱动类型    带电磁操作
连接数    4
开关位置数    2
电源电压    24 VDC
电插头    设备插头 3 针 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    10.460

力士乐REXROTH电液换向阀4WEH16D7X/6EW230N9ES2K4/B10
R900960695 4WEH16D7X/6EW230N9ES2K4/B10
公称尺寸 16，符号 D，电磁操作，230 V AC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
内控供油，外控回油
滑阀
先导式
连接图    ISO 4401-07-07-0-05
压力 [bar]    280
体积流量 [l/min]    300
活塞符号    符号 D
控件    磁铁操作
连接类型    板材结构
标称尺寸    16
驱动类型    带电磁操作
连接数    4
开关位置数    2
电源电压    230 VAC
电插头    设备插头 3 针 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
符合性说明    CE - 低电压指令 2014/35 / EU根据 CSA C22.2 No. 139-1982 获得 CSA 批准
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    10.289


力士乐REXROTH电液换向阀4WEH10J4X/6EG24N9ETK4/B08
R900932645 4WEH10J47/6EG24N9ETK4/B08
公称尺寸 10，符号 J，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
内控供油，内控回油
滑阀
先导式
连接图    ISO 4401-05-05-0-05
压力 [bar]    280
体积流量 [l/min]    160
活塞符号    符号 J
控件    磁铁操作
连接类型    板材结构
标称尺寸    10
驱动类型    带电磁操作
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    设备插头 3 针 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    7.420


力士乐REXROTH电液换向阀4WEH10D4X/6EG24N9K4/B10D3
R900778744 4WEH10D47/6EG24N9K4/B10D3
公称尺寸 10，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
外控供油，外控回油
滑阀
先导式
连接图    ISO 4401-05-05-0-05
压力 [bar]    280
体积流量 [l/min]    160
活塞符号    符号 D
控件    磁铁操作
连接类型    板材结构
标称尺寸    10
驱动类型    带电磁操作
连接数    4
开关位置数    2
电源电压    24 VDC
电插头    设备插头 3 针 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    7.240
REXROTH电液换向阀原装进口H-4WEH52R56/10EG24N9S2K4
