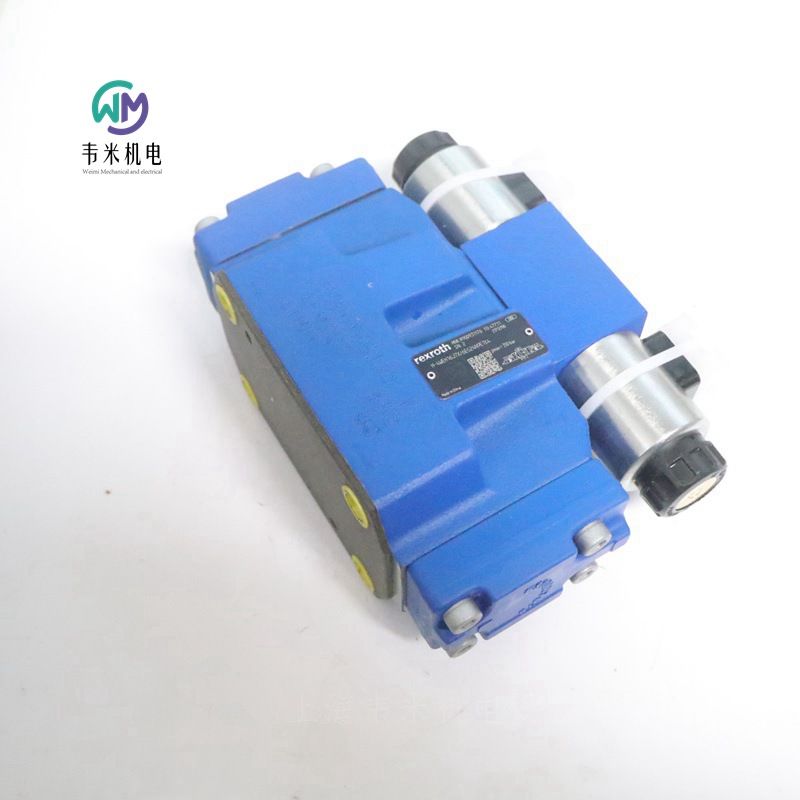

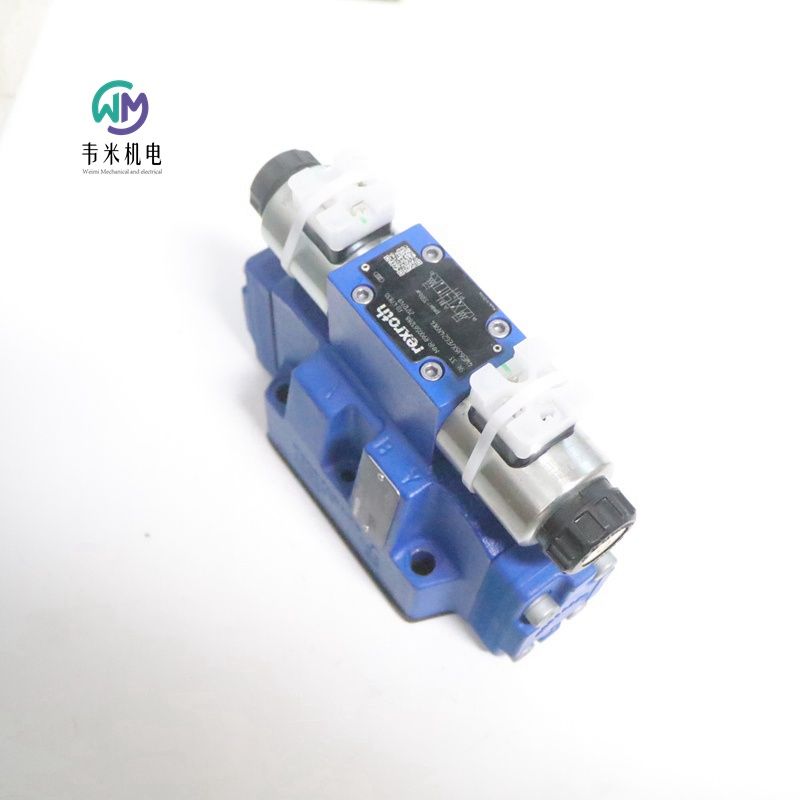

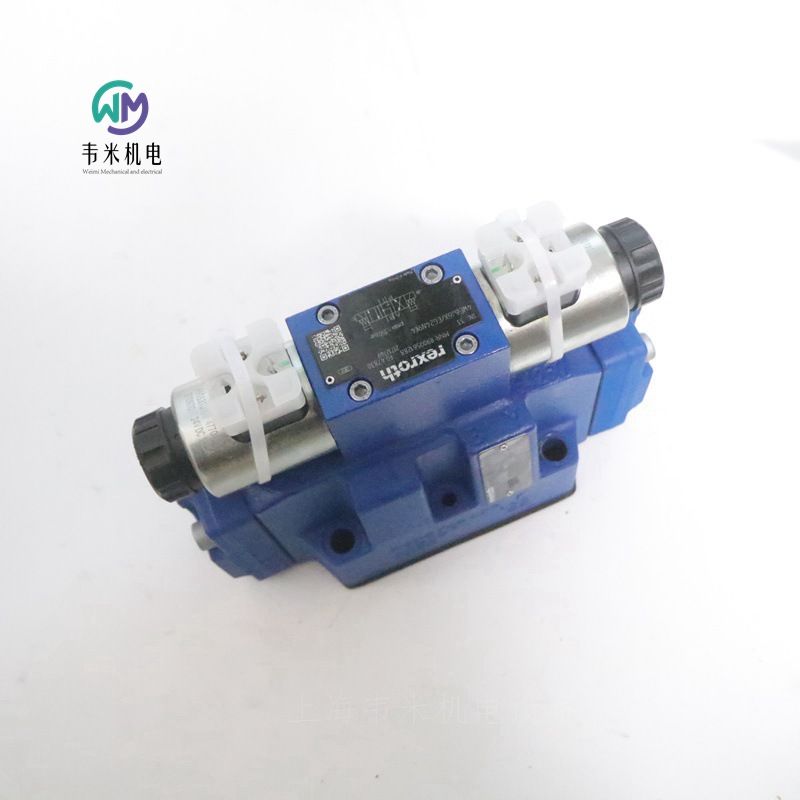

力士乐先导式电液换向阀H-4WEH16J7X/6EG24N9ETK4，现货库存，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

力士乐REXROTH带电动液压起动的先导式方向滑阀
H-WEH...=UR
电磁线圈是经过批准的组件，带有 UR 标记，符合 UL 906
规格 10, 16, 25 (H-WEH22), 25 (H-WEH25), 32
组件系列 4X, 7X, 7X, 6X, 6X
大工作压力 350 bar
大流量 1100 l/min
隐式手动应急操作
用于底板安装
油口安装面符合 ISO 4401
三位四通、二位四通或二位三通型号
弹簧或液压对中，弹簧端位置或液压端位置
湿式插脚的直流或交流线圈，可选
电气连接作为单个连接
可选型号：
- 切换时间调整
- 主阀通道 P 中的预载阀
- 行程设置和/或阀芯位置监控
注意：
弹簧腔和 中的复位弹簧和即使在垂直阀位置时也可在无先导压力的情况下将主控制阀芯保持在中心位置。
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用寿命的延长而增加。
带有主控制阀芯压力对中的三位四通方向阀，型号 H-WEH…H
主阀中的主控制阀芯通过两个端表面的建压保持在零位置。一个对中衬套置于壳体上并固定控制阀芯位置。通过一个端表面的卸压，主控制阀芯将移动到切换位置。卸载的控制阀芯端面通过先导控制阀将回流的先导油排到通道 Y（外部）。
注意：
在此型号中，弹簧和没有复位功能。在已卸压条件下，水平安装的弹簧会使主控制阀芯保持在中心位置。
型号 H-WEH...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 Y 流入油箱实现 外部 回油。
型号 H-WEH…E…
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过油箱通道 Y 实现 外部 回油。在底板中，油口 X 为关闭状态。
型号 H-WEH...ET...
先导油通过主阀的通道 P 实现 内部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 X 和 Y 为关闭状态。
型号 H-WEH...T...
先导油从单独的压力供应油路通过通道 X 实现 外部 供油。
先导油通过通道 T 流入油箱实现 内部 回油。在底板中，油口 Y 为关闭状态。
节流插件
如果要限制先导控制阀通道 P 中的先导油供油，则需要使用节流插件。节流插件插入到先导控制阀的通道 P 中。
注意：
先导油供油修改只能由经过授权的维修人员执行或返厂执行！
先导油 外部供油 X 或回油 Y：
必须遵守先导控制阀大允许工作参数！
大先导压力：请遵守技术数据的要求！
先导油供油 内部 （型号“ET”和“E”）：
小先导压力：请遵守技术数据的要求！
为避免出现异常高压峰值，必须在先导控制阀的油口 P 提供 “B10”节流插件 。
与型号“H”连接时，也需要 减压阀“D3”。
德国力士乐REXROTH电液换向阀订货号和型号：

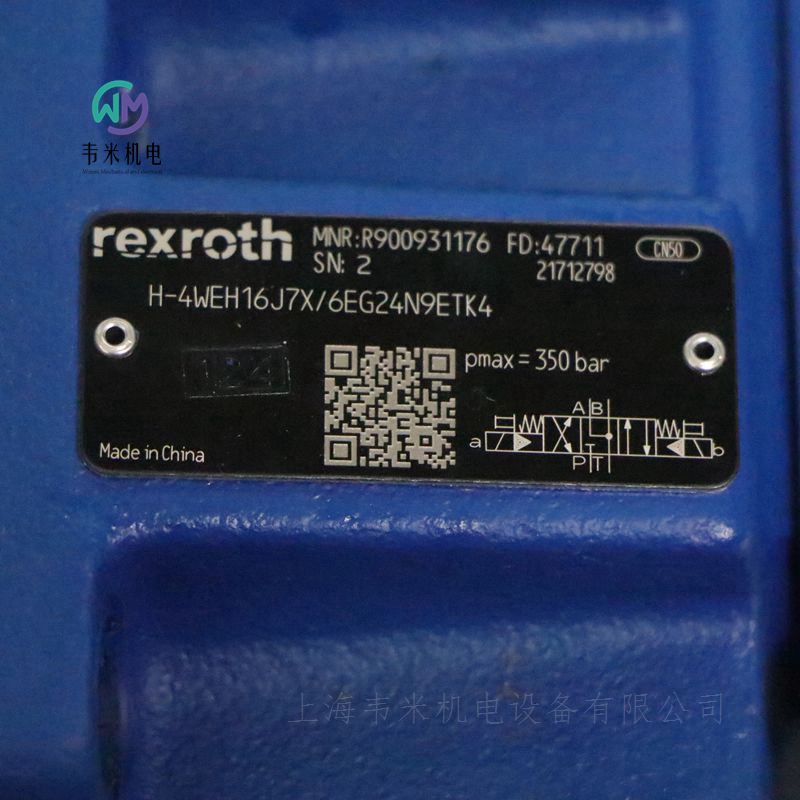

R900931176 H-4WEH16J7X/6EG24N9ETK4
R900709713 H-4WEH16Y72/6EG24N9ETS2K4/B10D3
R901399414 H-4WEH10EA47/6EG24N9ES2K4/B08D3
R901138148 H-4WEH25J68/6HG24N9ETK4
R900926695 H-4WEH25J68/6EG24N9ETS2K4/B10D3
R900719057 H-4WEH25E68/6EG24N9ES2K4/B10D3
R901071449 H-4WEH25E6X/6EG24N9ETSK4/B10D3
R900932940 H-4WEH25J6X/6EG24N9ETK4/B10D3
R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3
R901588011 H-4WEH52R56/10EG24N9S2K4

力士乐REXROTH电液换向阀
R900964503 H-4WEH25W6X/6EG24N9K4/B10D3
公称尺寸 25，符号 W，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
先导式操作
外部先导油供应、外部先导油回油
产品属性
连接图    ISO 4401-08-08-05
产品系列    H-4WEH25
工作压力[bar]    350
流量[l/min]    700
滑阀符号    符号W
连接类型    底板安装
尺寸    25
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    18.31

力士乐REXROTH电液换向阀
R901119654 H-4WEH25E6X/6HG24N9ETK4/B10D3
标称尺寸 25，符号 E，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
先导式操作
产品属性
连接图    ISO 4401-08-08-05
产品系列    H-4WEH25
工作压力[bar]    350
流量[l/min]    650
滑阀符号    符号E
连接类型    底板安装
尺寸    25
驱动类型    电磁阀驱动
端口数量    4.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    17.96

力士乐REXROTH转换阀H-4WEH25J6X/6EG24N9ETK4/B10D3
R900932940 H-4WEH25J6X/6EG24N9ETK4/B10D3
R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3
标称尺寸25，符号J，磁力操作，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流方向。
滑阀
先导式
高压型
产品特性
连接类型    ISO 4401-08-08-05
压力[bar]    350
体积流量[l/min]    650
活塞符号    符号J
控件    磁性驱动
连接类型    板式结构
标称尺寸    25
操作类型    带磁性驱动
连接数    4
开关位置数量    3
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    18.16


力士乐REXROTH电液换向阀H-4WEH25E6X/6EG24N9ETSK4/B10D3
R901071449 H-4WEH25E6X/6EG24N9ETSK4/B10D3
标称尺寸25，符号E，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
内控供油、内控回油
滑阀
先导式
产品特性
连接类型    ISO 4401-08-08-05
压力[bar]    350
体积流量[l/min]    700
活塞符号    符号E
控件    磁性驱动
连接类型    板式结构
标称尺寸    25
操作类型    带磁性驱动
连接数    4.
开关位置数量    3.
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    19.24

力士乐REXROTH电磁液换向阀H-4WEH25E6X/6EG24N9ES2K4/B10D3
R900719057 H-4WEH25E68/6EG24N9ES2K4/B10D3
标称尺寸25，符号E，带磁铁的电动，24 V DC
高功率范围的工业液压阀。根据液压符号可靠切换油流向
内部控制供油，外部控制回油
滑阀
先导式
产品特性
连接类型    ISO 4401-08-08-05
压力[bar]    350
体积流量[l/min]    700
活塞符号    符号E
控件    磁性驱动
连接类型    板式结构
标称尺寸    25
操作类型    带磁性驱动
连接数    4.
开关位置数量    3.
电源电压    24伏直流电
电气插头    设备插头3针（2+PE）
电气连接说明    符合EN 175301-803的装置插头3针（2+PE）
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    19.300
力士乐先导式电液换向阀H-4WEH16J7X/6EG24N9ETK4
