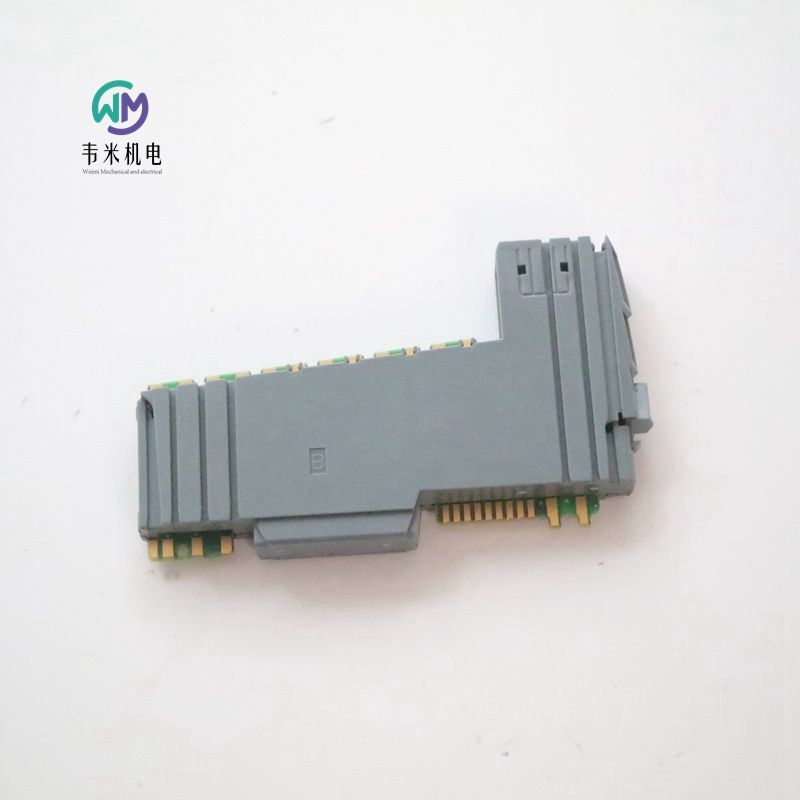

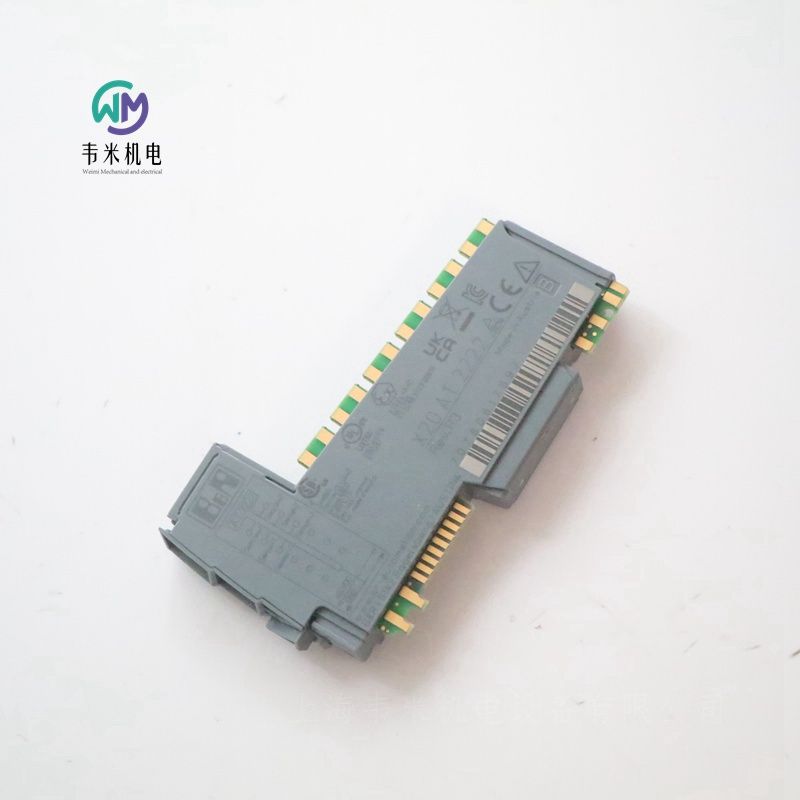

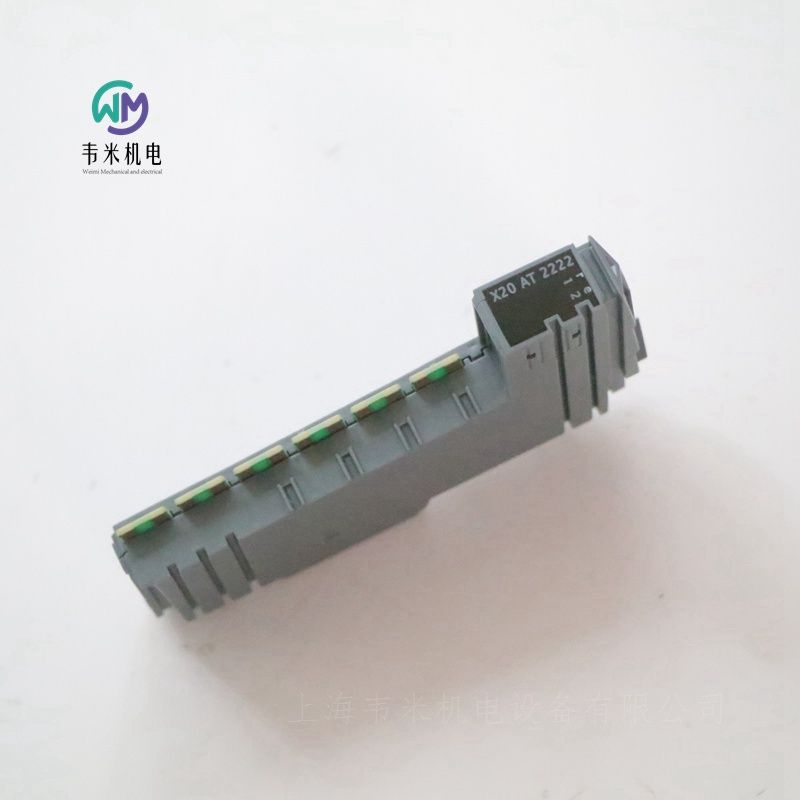

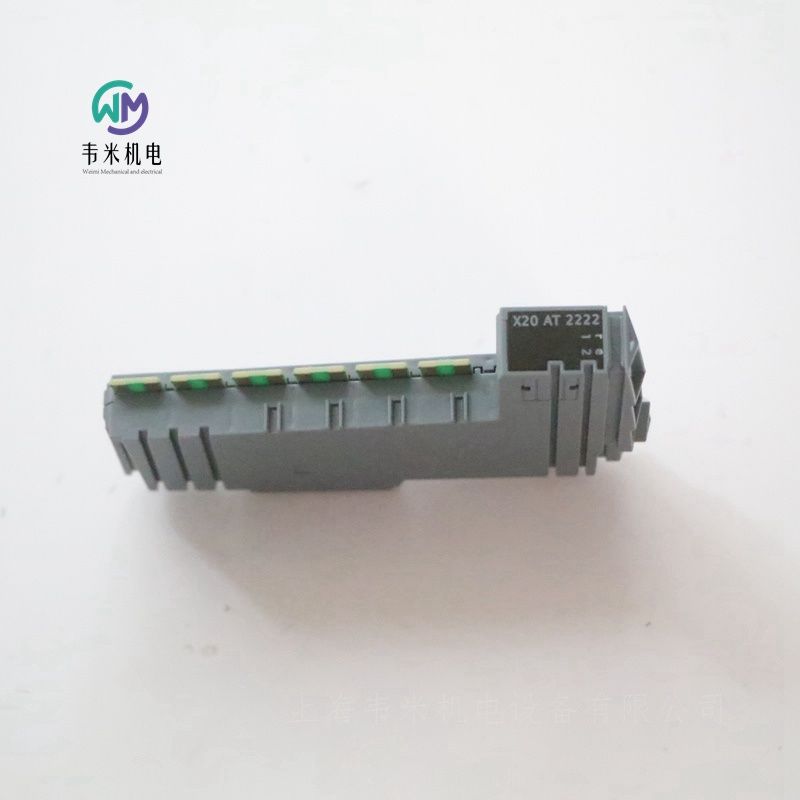

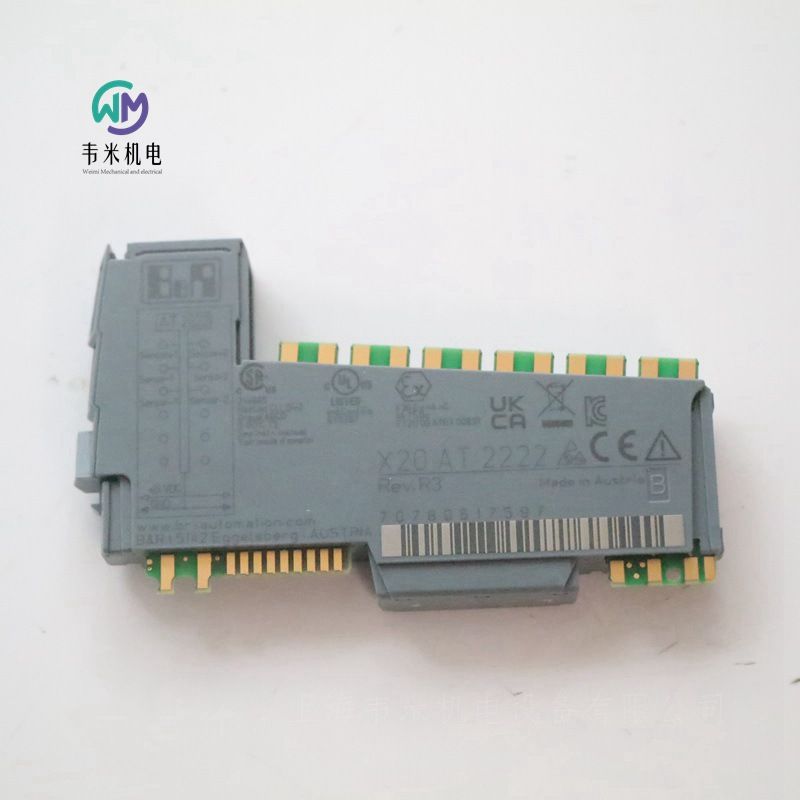

贝加莱温度模块2个输入X20AT2222，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

贝加莱B&R温度测量模块
物料号:
X20AT2222
描述:
电阻温度测量的2个输入
用于PT100和PT1000
每个通道的可配置传感器类型
直接电阻测量
每个模块可配置2或3线连接
可配置的过滤时间
该模块配有2个输入，用于PT100/PT1000电阻温度测量。
此模块是为X20 6针接线板设计的。如果需要（例如出于后勤原因），也可以使用12引脚接线板。
简短描述
用于Pt100或Pt1000电阻温度测量的I/O模块2输入
一般信息
B&R ID代码0x1BA6
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 1.1 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
电阻测量温度输入
2线或3线连接的恒流电源的输入电阻测量
数字转换器分辨率16位
滤波器时间可配置在1 ms和66.7 ms之间
转换时间
1通道20 ms，带50 Hz滤波器
2个通道80 ms，带50 Hz滤波器
转换程序西格玛-德尔塔
用于电阻测量的输出格式INT或UINT
传感器
传感器类型可按通道配置
Pt100-200至850°C
Pt1000-200至850°C
电阻测量范围0.1至4500Ω/0.05至2250Ω
输入滤波器一阶低通滤波器/截止频率500 Hz
传感器标准EN 60751
共模范围>0.7 V
通道和母线之间的绝缘电压500 V
线性化方法内部
测量电流250µA±1.25%
参考4530Ω±0.1%
允许的输入信号短期大值±30 V
25°C时的大误差
增益0.037%
偏移0.0015%
增益漂移0.004%/°C
偏移漂移0.00015%/°C
非线性＜0.001%
信道间串扰<-93 dB
温度传感器分辨率
Pt100 1 LSB=0.1°C
Pt1000 1 LSB=0.1°C
电阻测量分辨率
G=1 0.1Ω
G=2 0.05Ω
共模抑制
50赫兹>80分贝
直流>95 dB
电阻测量值的标准化范围
G=1 0.1至4500Ω
G=2 0.05至2250Ω
温度传感器标准化
Pt100-200.0至850.0°C
Pt1000-200.0至850.0°C
温度测量监测
范围下冲0x8001
范围过冲0x7FFF
断路0x7FFF
一般故障0x8000
打开输入0x7FFF
电阻测量监测
范围过冲0xFFFF
断路0xFFFF
一般故障0xFFFF
打开输入0xFFFF
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB06或X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱温度测量模块
X20AT2222
X20AT2311
X20AT2402
X20AT4222
X20AT4232
X20AT6402
X20ATA312
X20ATA492
X20ATB312
X20ATC402

贝加莱B&R产品：触摸屏、伺服电机，伺服驱动器、插入式模块，逆变模块，CPU模块、总线控制器、接口模块、通信模块、冗余系统系统模块、数字量输入模块，数字量输出模块，模拟量输入模块，模拟量输出模块、混合模块、电机模块、计数模块、温度测量模块、电源模块、总线模块、端子排、电缆、CF卡等

贝加莱B&R温度测量模块
物料号:
X20AT6402
描述:
热电偶的6个输入
对于传感器类型J、K、N、S、B、R
额外的直接原始值测量
集成终端温度补偿
可配置的过滤时间
该模块配备了J、K、N、S、B和R热电偶传感器的6个输入。该模块具有集成的终端温度补偿。
简短描述
I/O模块6热电偶输入
一般信息
B&R ID代码0x1BA9
每个通道的状态指示器I/O功能、操作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
输入是，使用LED状态指示灯和软件
功耗
总线0.01 W
内部I/O 0.91 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
热电偶温度输入
输入热电偶
数字转换器分辨率16位
滤波器时间可配置在1 ms和66.7 ms之间
转换时间
1通道80.4 ms，带50 Hz滤波器
N个通道（N+1）x 40.2 ms，带50 Hz滤波器
输出格式INT
测量范围
传感器温度
J型：Fe CuNi-210至1200°C
K型：NiCr Ni-270至1372°C
N型：NiCrSi-NiSi-270至1300°C（Rev.≥D0）
S型：PtRh10 Pt-50至1768°C
B型：PtRh30-PtRh6 0至1820°C
R型：PtRh13 Pt-50至1664°C
端子温度-25至85°C
原始值±65.534 mV
端子温度补偿内部
传感器标准EN 60584
决议
传感器温度1 LSB=0.1°C
端子温度1 LSB=0.1°C
相对于增益1 LSB的原始值输出=1µV或2µV
规范化
J型：Fe-CuNi-210.0至1200.0°C
K型：镍铬镍-270.0至1372.0°C
N型（版本≥D0）-270.0至1300.0°C
S型：PtRh10 Pt-50.0至1768.0°C
B类：PtRh30-PtRh6 0至1820.0°C
R型：PtRh13 Pt-50.0至1664.0°C
端子温度-25.0至85.0°C
监控
范围下冲0x8001
范围过冲0x7FFF
断路0x7FFF
打开输入0x7FFF
一般故障0x8000
转换程序西格玛-德尔塔
线性化方法内部
允许的输入信号大值。±5伏
输入滤波器一阶低通滤波器/截止频率500 Hz
25°C时的大误差
增益0.06%
抵消
T型：Cu CuNi 0.04%
K型：NiCr-Ni 0.05%
N型（修订版≥D0）0.05%
S型：PtRh10 Pt 0.11%
B型：PtRh30-PtRh6 0.13%
R型：PtRh13 Pt 0.09%
大增益漂移0.01%/°C
大偏移漂移
J型：Fe CuNi 0.0019%/°C
K型：镍铬镍0.0024%/°C
N型（版本≥D0）0.0029%/°C
S型：PtRh10 Pt 0.0079%/°C
B型：PtRh30-PtRh6 0.0114%/°C
R型：PtRh13 Pt 0.0074%/°C
非线性±0.001%
共模抑制
直流>70 dB
50赫兹>70分贝
共模范围±15 V
信道间串扰<-70dB
绝缘电压
通道和总线500 Veff之间
终端温度补偿精度
10分钟后人工对流±4°C
10分钟后自然对流±2°C
电气特性
电气隔离通道与总线隔离
通道未与通道隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向0至55°C
垂直安装方向0至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x总线模块X20BM11。
间距12.5+0.2mm

贝加莱B&R扩展型总线控制器
物料号:
X20BC1083
描述:
POWERLINK
通过现场总线进行I/O配置和固件更新
集成集线器实现高效布线
2个插槽用于接口模块
总线控制器可以将X2X链路I/O节点连接到POWERLINK。也可以使用预分频器以1:1同步或与POWERLINK同步的方式操作X2X链路周期。
POWERLINK是快速以太网的标准协议，具有硬实时特性。POWERLINK标准化小组（EPSG）确保标准保持开放并不断发展：
向左扩展的总线模块除了允许连接总线控制器外，还允许连接多达2个接口模块。
简短描述
总线控制器POWERLINK（V1/V2）控制节点，2个插槽用于接口模块
一般信息
B&R ID代码0x2268
状态指示灯模块状态、总线功能
Diagnostics
模块状态是，使用LED状态指示灯和软件
总线功能是，使用LED状态指示灯和软件
支持
动态节点分配（DNA）是
功耗
总线2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
接口
现场总线POWERLINK（V1/V2）控制节点
类型2
变体2x屏蔽RJ45（集线器）
线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
转移
物理层100BASE-TX
半双工是
全双工否
自动协商是
自动MDI/MDIX是
集线器传播延迟0.96到1µs
循环时间
现场总线200μs
X2X链路200μs
总线系统之间可能同步是
循环数据
输入数据值。1488字节
输出数据值。1488字节
电气特性
电气隔离POWERLINK与总线和I/O隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x电源模块X20PS9400或X20PS9402。
单独订购1x总线底座X20BB81或X20BB82。
抛
X20BB81 62.5+0.2mm
X20BB82 87.5+0.2mm

贝加莱B&R扩展型总线控制器
物料号:
X20BC8084
描述:
POWERLINK
通过现场总线进行I/O配置和固件更新
集成紧凑型链路选择器功能
2个有源集线器扩展模块可以连接到总线控制器
可能存在冗余电源
总线控制器可以将X2X链路I/O节点连接到POWERLINK。也可以使用预分频器以1:1同步或与POWERLINK同步的方式操作X2X链路周期。
POWERLINK是快速以太网的标准协议，具有硬实时特性。POWERLINK标准化小组（EPSG）确保标准保持开放并不断发展：
使用POWERLINK可以轻松实现具有冗余布线的系统。与环形冗余不同，电缆冗余不需要电缆成环，这有时会产生问题。这允许创建所有类型的树结构。当使用具有链路选择器功能的设备时，数据总是通过高质量的网络线路传输。链路选择器功能集成在总线控制器中。
简短描述
总线控制器POWERLINK（V1/V2）控制节点，带有紧凑型链路选择器
一般信息
B&R ID代码0x2674
状态指示灯模块状态、总线功能
Diagnostics
模块状态是，使用LED状态指示灯和软件
总线功能是，使用LED状态指示灯和软件
支持
动态节点分配（DNA）是
功耗
总线2 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
接口
现场总线POWERLINK（V1/V2）控制节点
类型2
变体2x屏蔽RJ45
线路长度。2个车站之间100米（路段长度）
传输速率100 Mbit/s
转移
物理层100BASE-TX
半双工是
全双工否
自动协商是
自动MDI/MDIX是
集线器传播延迟0.96到1µs
循环时间
现场总线200μs
X2X链路200μs
总线系统之间可能同步是
电气特性
电气隔离POWERLINK与总线和I/O隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x电源模块X20PS9400或X20PS9402。
单独订购1x总线底座X20BB80或X20BB82。
抛
X20BB80 37.5+0.2mm
X20BB82 87.5+0.2mm

贝加莱B&R总线模块X20BM11
物料号:
X20BM11
描述:
24 VDC I/O模块的总线模块
内部I/O电源通过连接。
总线模块是所有24 VDC I/O模块的基础。内部I/O电源通过连接。
简短描述
总线模块总线模块，24 VDC键控，内部I/O电源通过连接
一般信息
功耗
总线0.13 W
内部I/O-
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
DNV温度：B（0至55°C）
湿度：B（高达100）
振动：B（4 g）
EMC:B（桥梁和露天甲板）
LR-ENV1
KR是
ABS是
BV EC33B
温度：5-55°C
振动：4 g
EMC：桥梁和露天甲板
EAC是
KC是
I/O电源
标称电压24 VDC
允许接触负载10 A
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额-
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
间距12.5+0.2mm

贝加莱B&R总线接收器
物料号:
X20BR9300
描述:
X2X链路总线接收器
X2X链路和内部I/O电源的馈电
馈电和X2X链路电源的电气隔离
可通过同时操作多个电源模块实现X2X链路电源的冗余
仅在左边的插槽上操作
总线接收器用于将X20系统连接到X2X链路。该模块配备了X2X链路的馈线以及内部I/O电源。
简短描述
总线接收器X2X带I/O和总线电源的链路总线接收器
一般信息
B&R ID代码0x1BC1
状态指示灯X2X总线功能、过载、工作状态、模块状态
Diagnostics
模块运行/错误是，使用LED状态指示灯和软件
过载是，使用LED状态指示灯和软件
X2X总线功能是，使用LED状态指示灯
X2X链路电源的功耗1.62 W
功耗
内部I/O 0.6 W
致动器（电阻式）引起的额外功耗[W]-
认证
CE是
UKCA是
ATEX 2区，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（参见X20用户手册）
FTZÚ09 ATEX 0083X
UL cULus E115267
工业控制设备
HazLoc cCSA us 244665
过程控制设备
用于危险场所
I级，2区，ABCD组，T5
EAC是
KC是
X2X链路电源输入
输入电压24 VDC-15%/+20%
输入电流大值。零点七一
保险丝集成，无法更换
反极性保护是
X2X链路电源输出
标称输出功率7 W
并联是
冗余操作是
过载特性防短路、临时过载
输入I/O电源
输入电压24 VDC-15%/+20%
保险丝所需线路保险丝：10 A，慢速熔断
反极性保护无
输出I/O电源
标称输出电压24 VDC
短路行为所需线路保险丝
允许接触负载10 A
电气特性
电气隔离
X2X链路电源与X2X链路供电电源隔离
I/O电源未与I/O电源隔离
操作条件
安装方向
水平是
垂直是
海平面以上安装高程
0至2000米无限制
>2000 m环境温度每100 m降低0.5°C
防护等级符合EN 60529 IP20
环境条件
温度
活动
水平安装方向-25至60°C
垂直安装方向-25至50°C
减额—参见“减额”一节。
储存-40至85°C
运输-40至85°C
相对湿度
运行5%至95%，无冷凝
储存5%至95%，非冷凝
输送5%至95%，无冷凝
机械性能
注意：单独订购1x接线板X20TB12。
单独订购1x电源总线模块X20BM01
间距12.5+0.2mm
