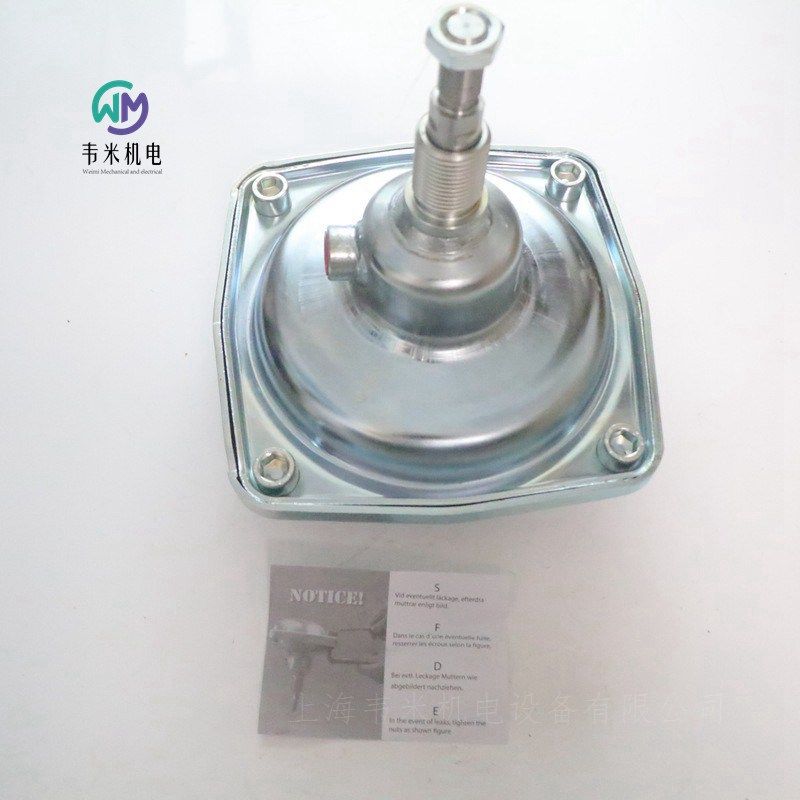

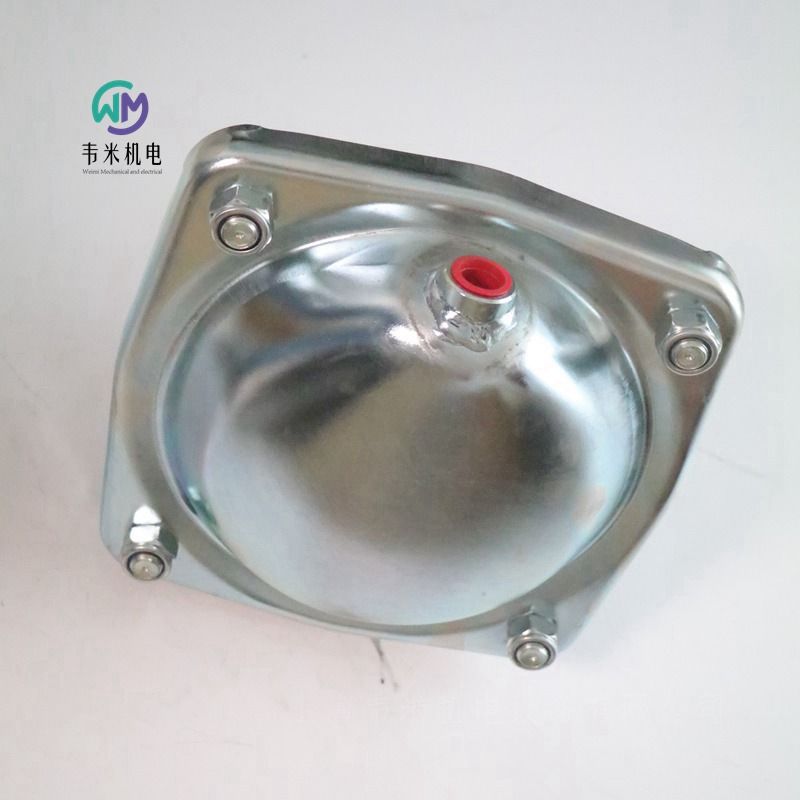

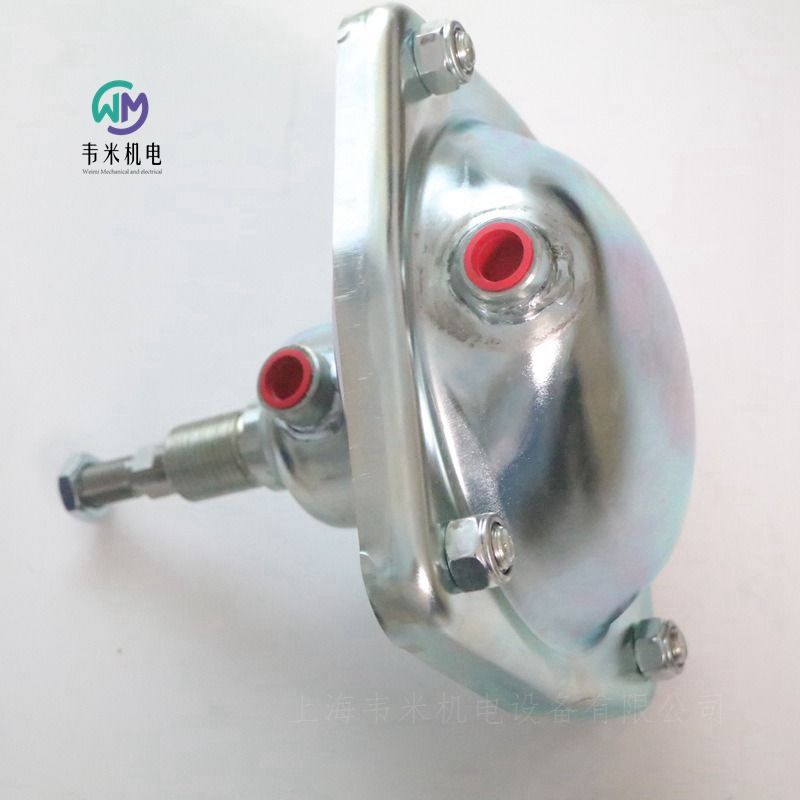

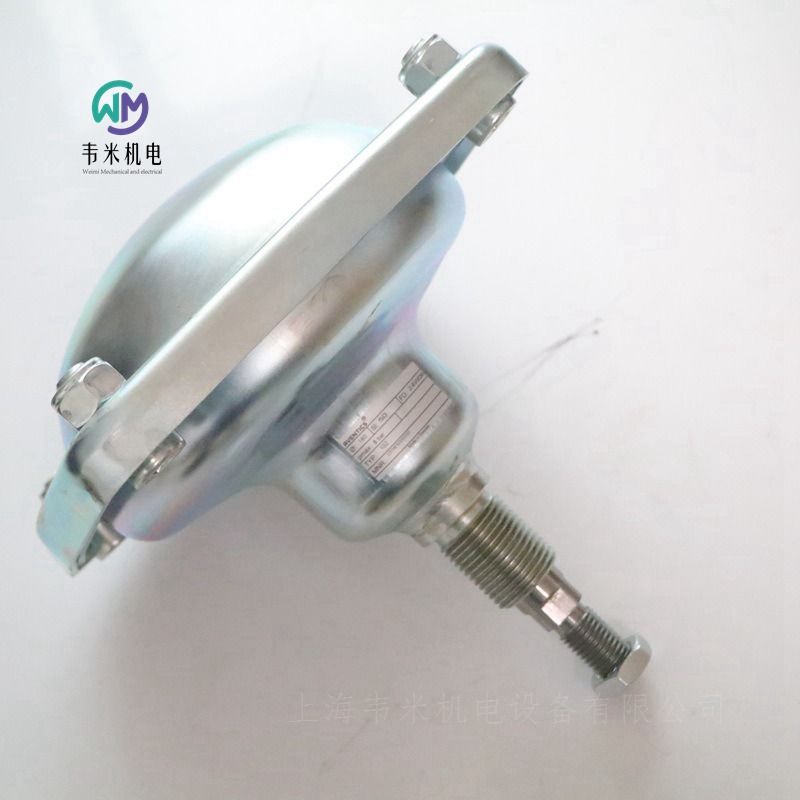

安沃驰AVENTICS膜片式气缸, 系列 102 1026300000
产品描述
160Q, 50H DA M20
特点
Ø 60 mm ... 250 mm
双作用和单作用，无压力收缩
规格
活塞- Ø160 mm
行程50 mm
接口G 1/2
实用原则双作用式
确定活塞推力的压力8 bar
缩回运动的活塞力11600 N
伸出运动的活塞力12000 N
低环境温度-20 °C
高环境温度70 °C
小运行压力2 bar
大运行压力8 bar
活塞杆螺纹M20
重量11.4 kg
介质压缩空气
介质温度小值-20 °C
介质温度大值70 °C
颗粒大小 max.50 µm
压缩空气中的含油量 小.,0 mg/m³
压缩空气中的含油量 大5 mg/m³
活塞杆钢, 镀铬
密封件材料丙烯树胶
前盖板材料钢, 镀铬
气缸管子钢, 镀铬
安沃驰AVENTICS微型气缸, 系列 MNI-0822334203
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 25 mm
活塞杆螺纹 M10x1,25
标准化 ISO 6432
行程 50 mm
密封件材料 丙烯树胶,聚氨酯
防尘圈 聚氨酯
ATEX 中可选
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
标准 ISO 6432
合格证书 ATEX 中可选
压缩空气连接 内螺纹
工作压力范围 1 ... 10 bar
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 -20 °C ... 50 °C.
磁性传感器必需的紧固零件
安沃驰AVENTICS二位三通换向阀, 系列ST-0820031061
3/2Qn = 280 l/min预控阀的宽度 : 15 mm常闭/常闭管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 锁定式单线圈带弹簧复位先导 : 内部
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀
外壳 不锈钢
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
先导 内部
密封原理 金属密封
工作压力范围 2 ... 10 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 5 ... 25 mg/m3
额定流量Qn 280 l/min
防护等级 带接口 IP65
暂载率 100 %
固定螺栓 M4 带有内六角
拧紧螺栓的小扭力 2.5 Nm
启动力矩公差 ±0,5
重量 0.22 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
说明：本产品只可用经过润滑的压缩空气运行。
安沃驰AVENTICS二位五通换向阀, 系列 ST-0820030161
操作元件 双线圈
换向原理 5/2
结构特点 滑阀
外壳 不锈钢
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀
先导 内部
密封原理 金属密封
工作压力范围 2 ... 10 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 5 ... 25 mg/m3
额定流量Qn 280 l/min
防护等级 带接口 IP65
暂载率 100 %
固定螺栓 M4 带有内六角
拧紧螺栓的小扭力 2.5 Nm
启动力矩公差 ±0,5
重量 0.32 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
说明：本产品只可用经过润滑的压缩空气运行。
安沃驰AVENTICS二位五通换向阀, 系列 ST-0820030153
5/2Qn = 280 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 按钮式双线圈先导 : 内部
操作元件 双线圈
换向原理 5/2
结构特点 滑阀
外壳 不锈钢
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压 AC 24 V
操作 电子
先导 内部
密封原理 金属密封
工作压力范围 2 ... 10 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 5 ... 25 mg/m3
额定流量Qn 280 l/min
防护等级 带接口 IP65
暂载率 100 %
固定螺栓 M4 带有内六角
拧紧螺栓的小扭力 2.5 Nm
启动力矩公差 ±0,5
重量 0.32 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
说明：本产品只可用经过润滑的压缩空气运行。
安沃驰AVENTICS二位五通换向阀, 系列 ST-0820030151
5/2Qn = 280 l/min预控阀的宽度 : 15 mm管式连接压缩空气 接口 出口 : G 1/8电气连接 : 多芯插头, ISO 15217, C 型手动控制装置 : 按钮式双线圈先导 : 内部
操作元件 双线圈
换向原理 5/2
结构特点 滑阀
外壳 不锈钢
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
先导 内部
密封原理 金属密封
工作压力范围 2 ... 10 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 5 ... 25 mg/m3
额定流量Qn 280 l/min
防护等级 带接口 IP65
暂载率 100 %
固定螺栓 M4 带有内六角
拧紧螺栓的小扭力 2.5 Nm
启动力矩公差 ±0,5
重量 0.32 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
说明：本产品只可用经过润滑的压缩空气运行。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 型 2-0820025303
ISO 5599-1ISO 25/2带弹簧复位单线圈Qn = 2500 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, M12, 3-針手动控制装置 锁定式
标准化 ISO 5599-1
尺寸 ISO 2
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
芯数 3-針
接口尺寸 M12
类型 多芯插头
额定流量Qn 2500 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 2
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 2500 l/min
防护等级 带接口 IP65
发光二极管状态显示 黄色
理论电阻 1480 Ω
暂载率 100 %
安装螺钉 M6 带有内六角
拧紧螺栓的小扭力 4 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 型 2-0820025326
ISO 5599-1ISO 25/2双线圈Qn = 2500 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, M12, 3-針手动控制装置 按钮式
标准化 ISO 5599-1
尺寸 ISO 2
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
芯数 3-針
接口尺寸 M12
类型 多芯插头
额定流量Qn 2500 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 2
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 2500 l/min
防护等级 带接口 IP65
发光二极管状态显示 黄色
理论电阻 1480 Ω
暂载率 100 %
安装螺钉 M6 带有内六角
拧紧螺栓的小扭力 4 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024004
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压 AC 110 V
工作电压 AC 110 V
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2.2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024961
ISO 5599-1ISO 15/2带CNOMO-连接板的引导阀带弹簧复位单线圈Qn = 1060 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, EN 175301-803, A型手动控制装置 锁定式ATEX 中可选
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2.2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024075
ISO 5599-1ISO 15/2带CNOMO-连接板的引导阀带弹簧复位单线圈Qn = 1060 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, EN 175301-803, A型手动控制装置 按钮式
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压 AC 230 V
工作电压 AC 230 V
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2.2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024250
ISO 5599-1ISO 15/2带空气弹簧复位单线圈Qn = 1060 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, M12, 3-針手动控制装置 按钮式
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
芯数 3-針
接口尺寸 M12
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
发光二极管状态显示 黄色
理论电阻 1480 Ω
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2.2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024276
ISO 5599-1ISO 15/2带空气弹簧复位单线圈Qn = 1060 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, M12, 3-針手动控制装置 锁定式
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
芯数 3-針
接口尺寸 M12
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
发光二极管状态显示 黄色
理论电阻 1480 Ω
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2.2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024991
ISO 5599-1ISO 15/2带CNOMO-连接板的引导阀带弹簧复位单线圈Qn = 1060 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, EN 175301-803, A型手动控制装置 锁定式
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2.2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024992
ISO 5599-1ISO 15/2带CNOMO-连接板的引导阀双线圈Qn = 1060 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, EN 175301-803, A型手动控制装置 锁定式
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2.2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS三位五通换向阀, 系列 IS12, 尺寸1-0820027275
ISO 5599-1ISO 15/3双线圈中位封闭Qn = 880 l/min压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板电气连接 多芯插头, M12, 3-針手动控制装置 按钮式
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 双线圈
换向原理 5/3
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
芯数 3-針
接口尺寸 M12
类型 多芯插头
额定流量Qn 880 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
控制压力 小/大 2.5 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 880 l/min
防护等级 带接口 IP65
发光二极管状态显示 黄色
理论电阻 1480 Ω
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2.2 Nm
重量 0.31 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS底板和附件-8985003922
密封件材料 丙烯树胶
底板 聚甲醛
类型 底板740电磁阀,带O形圈
工作压力范围 0 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质 压缩空气
重量 0.89kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS过滤器-调压阀, 系列 NL4-FRE-0821300351
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 6900 l/min
压缩空气连接 G 1/2
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
额定流量Qn 6900 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
调节范围 小/大 0.5 ... 10 bar
压力输送 单的
过滤器的集水杯容积 50 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
安沃驰AVENTICS过滤器, 系列 NL6-FLS-0821303810
组成部分 过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 40 μm
外壳 铝材-压铸件
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 7200 l/min
压缩空气连接 G 1
结构特点 标准过滤器, 可以组装成块
组成部分 过滤器
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 125 cm3
滤清器滤芯 可替换
过滤器气孔直径 40 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
用固定角钢1821336017固定.
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 7 : 7 : -
AVENTICS二位五通换向阀,系列RA14双控电磁阀0820023502
Qn = 1400 l/min→管式连接→压缩空气 接口 出口: G 1/4→电气连接: 多芯插头, ISO 6952, B 型→可以组装成块→单稳, 双电磁线圈
结构特点 滑阀，零遮盖
密封原理 软密封
隔绝原理
（闭锁原理）
单重底板原理
在多线路导线板上的组装 P-导线板, PRS-导线板
工作压力范围 见下表
环境温度 小/大值 +0°C / +50°C
低/高介质温度 -10°C / +50°C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 mg/m3 - 5 mg/m3
标准化电路接口 ISO 6952
暂载率 100 %
重量 0.46kg
材料:
外壳 聚酰胺
密封 丙烯树胶
正面板 聚酰胺
螺纹管套 黄铜
压力必须至少低于环境和介质温度15°C，并且允许的高温度为3°C。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列RA18电磁阀0820022002
Qn = 700 l/min
管式连接
压缩空气 接口 出口: G 1/8
电气连接: 多芯插头, ISO 6952, B 型
可以组装成块
单稳, 双电磁线圈
结构特点 滑阀，零遮盖
先导 内部
密封原理 软密封
隔绝原理
（闭锁原理）
单重底板原理
在多线路导线板上的组装 P-导线板, PRS-导线板
环境温度 小值/大值 +0°C / +50°C
低/高介质温度 -10°C / +50°C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 mg/m3 - 5 mg/m3
标准化电路接口 ISO 6952
暂载率 100 %
材料:
外壳 聚酰胺
密封 丙烯树胶
正面板 聚酰胺
螺纹管套 黄铜
压力必须至少低于环境和介质温度15°C，并且允许的高温度为3°C。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 DO22-0820019640
复位型 带弹簧复位
换向原理 3/2
结构特点 提动阀
外壳 塑料
密封件材料 氟-树胶
防护等级 IP65
接口尺寸 ISO 6952, B 型
类型 多芯插头
Qn 1-2 61 l/min
Qn 2-3 74 l/min
工作电压 AC 230 V
操作 电子
结构特点 提动阀
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
防护等级 带接口 IP65
暂载率 100 %
固定螺栓 M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 DO30-0820019985
标准化 CNOMO / NFE 49-003-1
复位型 带弹簧复位
换向原理 3/2
结构特点 提动阀
外壳 塑料
密封件材料 氟-树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 68 l/min
Qn 2-3 90 l/min
压缩空气 接口 人口 CNOMO
压缩空气 接口 出口 CNOMO
操作 电子
结构特点 提动阀
密封原理 软密封
标准 CNOMO / NFE 49-003-1
工作压力范围 0 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
防护等级 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
固定螺栓 M4
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS二位三通换向阀, 系列 DO30-0820019500
3/2预控阀的宽度 : 30 mm带管接头的板式阀门压缩空气 接口 出口 : CNOMO电气连接 : 多芯插头, EN 175301-803, A型手动控制装置 : 锁定式带弹簧复位
标准化 CNOMO / NFE 49-003-1
复位型 带弹簧复位
换向原理 3/2
结构特点 提动阀
外壳 塑料
密封件材料 氟-树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 65 l/min
Qn 2-3 80 l/min
压缩空气 接口 人口 CNOMO
压缩空气 接口 出口 CNOMO
工作电压 AC 230 V
操作 电子
结构特点 提动阀
操作 电子
密封原理 软密封
标准 CNOMO / NFE 49-003-1
工作压力范围 0 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
防护等级 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
固定螺栓 M4
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS过滤器, 系列 NL2-FLS-0821303401
组成部分 过滤器
清除冷凝物 半自动，失压开启
过滤器气孔直径 5 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2100 l/min
压缩空气连接 G 1/4
结构特点 标准过滤器, 可以组装成块
组成部分 过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 2 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 25 cm3
滤清器滤芯 可替换
过滤器气孔直径 5 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
安沃驰AVENTICS过滤器, 系列 NL2-FLS-0821303403
组成部分 过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 5 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2100 l/min
压缩空气连接 G 1/4
结构特点 标准过滤器, 可以组装成块
组成部分 过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 2 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 25 cm3
滤清器滤芯 可替换
过滤器气孔直径 5 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
安沃驰AVENTICS预过滤器, 系列 NL2-FLP-0821303309
组成部分 预过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 0.3 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 380 l/min
压缩空气连接 G 1/4
结构特点 预过滤器, 可以组装成块
组成部分 预过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 2 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 10 cm3
滤清器滤芯 可替换
过滤器气孔直径 0.3 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
建议的初级过滤 5 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 2 : - : 3
安沃驰AVENTICS精密的过滤器, 系列 NL2-FLC-0821303305
组成部分 精密的过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 0.01 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 280 l/min
压缩空气连接 G 1/4
结构特点 精密的过滤器, 可以组装成块
组成部分 精密的过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 10 cm3
滤清器滤芯 可替换
过滤器气孔直径 0.01 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
建议的初级过滤 0.3 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 1 : - : 2
安沃驰AVENTICS过滤器, 系列 NL4-FLS-0821303541
组成部分 过滤器
清除冷凝物 半自动，失压开启
过滤器气孔直径 5 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 4000 l/min
压缩空气连接 G 3/4
结构特点 标准过滤器, 可以组装成块
组成部分 过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 50 cm3
滤清器滤芯 可替换
过滤器气孔直径 5 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
适用于在 1、2、21、22 Ex 区内使用.
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
安沃驰AVENTICS精密的过滤器, 系列 NL4-FLC-R412010796
组成部分 精密的过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 0.01 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 720 l/min
压缩空气连接 G 1/2
结构特点 精密的过滤器, 可以组装成块
组成部分 精密的过滤器
安装位置 垂直
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 25 cm3
滤清器滤芯 可替换
过滤器气孔直径 0.01 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
建议的初级过滤 0.3 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 1 : - : 2
安沃驰AVENTICS精密的过滤器, 系列 NL1-FLC-0821303717
组成部分 精密的过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 0.01 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 170 l/min
压缩空气连接 G 1/8
结构特点 精密的过滤器, 可以组装成块
组成部分 精密的过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 16 cm3
滤清器滤芯 可替换
过滤器气孔直径 0.01 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为 3 °C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
建议的初级过滤 0.3 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 1 : - : 2
安沃驰AVENTICS精密的过滤器, 系列 AS2-FLC-R412006056
组成部分 精密的过滤器
清除冷凝物 全自动，无压关闭
过滤器气孔直径 0.01 μm
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 350 l/min
压缩空气连接 G 1/4
结构特点 精密的过滤器, 可以组装成块
组成部分 精密的过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 12 cm3
滤清器滤芯 可替换
过滤器气孔直径 0.01 μm
污染指示 集成式
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
建议的初级过滤 0.3 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 1 : - : 2
安沃驰AVENTICS预过滤器, 系列 AS3-FLP-R412007034
组成部分 预过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 0.3 μm
透视玻璃 配有可视玻璃
外壳 聚酰胺
气杯 压铸锌
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 900 l/min
压缩空气连接 G 1/2
结构特点 预过滤器, 可以组装成块
组成部分 预过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 49 cm3
滤清器滤芯 可替换
过滤器气孔直径 0.3 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
建议的初级过滤 5 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 2 : - : 3
安沃驰AVENTICS精密的过滤器, 系列 AS3-FLC-R412007052
组成部分 精密的过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 0.01 μm
透视玻璃 配有可视玻璃
外壳 聚酰胺
气杯 压铸锌
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 700 l/min
压缩空气连接 G 1/2
结构特点 精密的过滤器, 可以组装成块
组成部分 精密的过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 49 cm3
滤清器滤芯 可替换
过滤器气孔直径 0.01 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
建议的初级过滤 0.3 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 1 : - : 2
安沃驰AVENTICS先导式单向阀, 系列 NR02-0821003050
结构形式 可旋紧
阀门结构形式 提动阀
外壳 黄铜
密封件材料 丙烯树胶
Qn 1-2 300 l/min
压缩空气连接 G 1/8
压缩空气接口 2 G 1/8
压缩空气接口 2 型号 外螺纹
压缩空气接口型号 内螺纹
结构特点 提动阀
工作压力范围 0.5 ... 10 bar
低 / 高环境温度 -20 ... 80 °C
介质温度范围 -20 ... 80 °C
介质 压缩空气
重量 0.059kg
AVENTICS膜片式气缸1026300000
