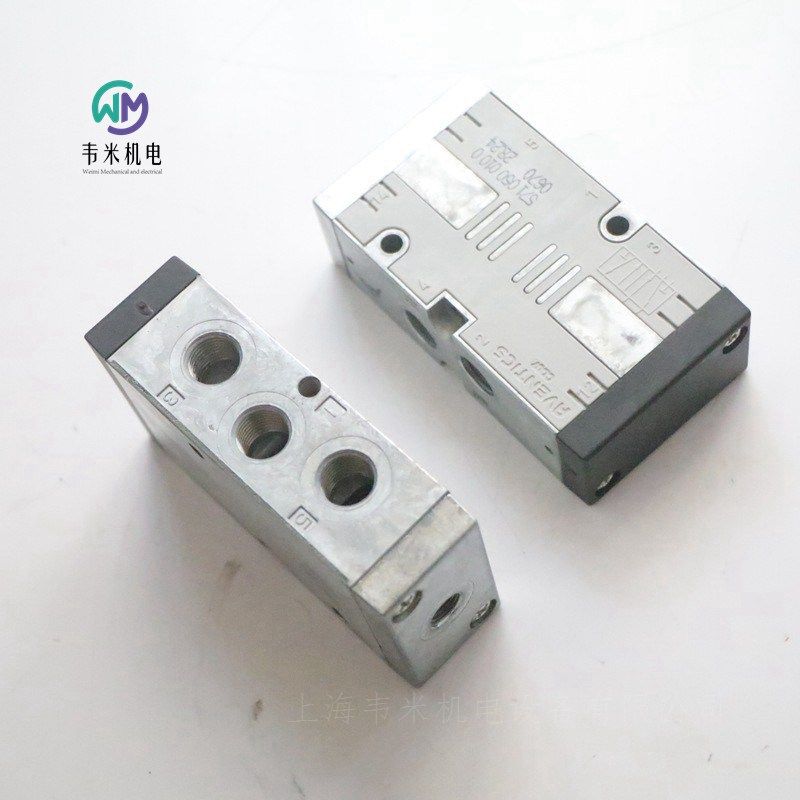

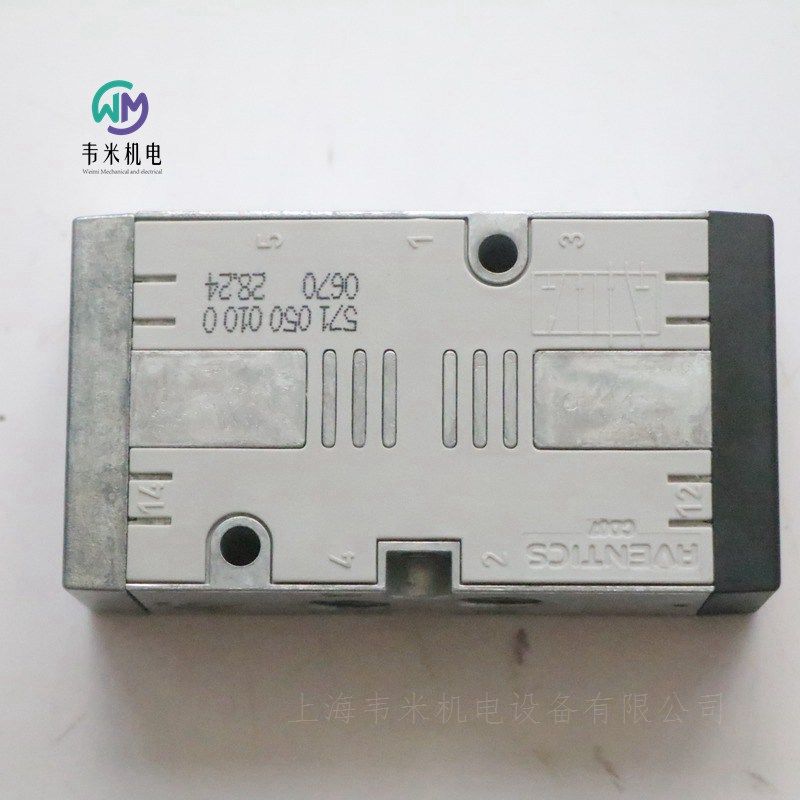

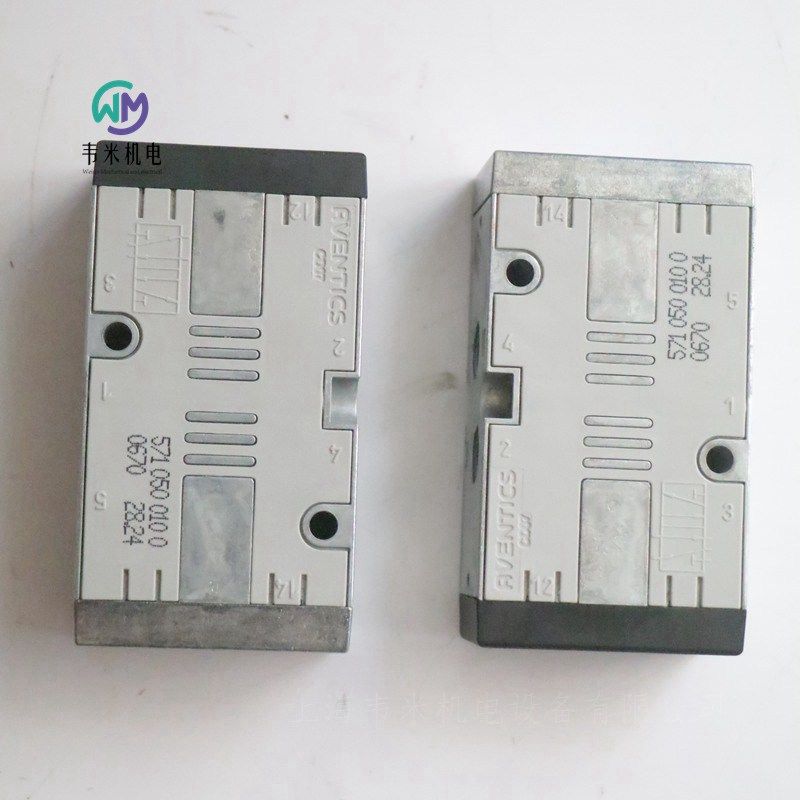

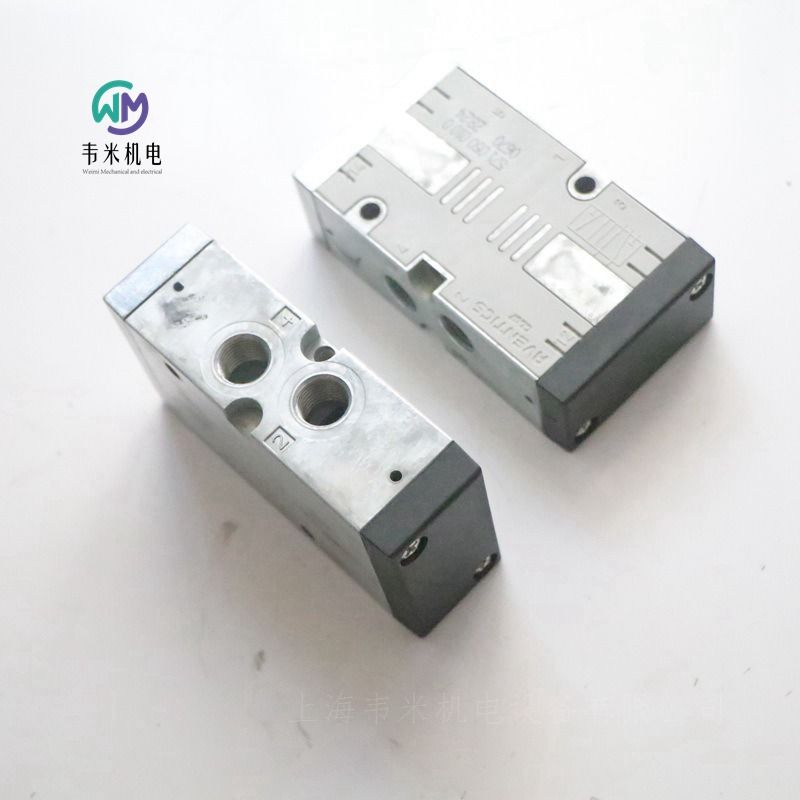

安沃驰AVENTICS二位五通换向阀, 系列 CD07 5710500100
CD07-5/2XX-SR-G014-G014-G018-S
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作气动
额定流量Qn1200 l/min
换向原理5/2
复位型带弹簧复位
操作元件单面气动操作, 双气控
压缩空气 接口 出口G 1/4
连接类型管式连接
小运行压力-0.95 bar
大运行压力10 bar
密封原理软密封
ATEX适合ATEX
阀门结构形式滑阀，正重叠
控制压力小3 bar
大控制压力10 bar
低环境温度-25 °C
高环境温度80 °C
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
压缩空气连接 排气G 1/4
压缩空气连接 先导 排气G 1/8
标准, 压缩空气连接符合 ISO 228-1 标准
特点
坚固耐用的设计
在底板上组装
适用于的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS气动元件：
气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。
阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀
压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。
真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。
传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。
连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。
安沃驰AVENTICS二位五通换向阀, 系列 CD07-5710500100
操作元件 单面气动操作,双气控
结构特点 滑阀，正重叠
外壳 压铸锌
密封件材料 丙烯树胶
额定流量Qn 1200 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
操作 气动
结构特点 滑阀，正重叠
操作 气动
密封原理 软密封
压缩空气连接 符合 ISO 228-1 标准
流量值 1200 l/min
工作压力范围 -0.95 ... 10 bar
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
在多线路导线板上的组装 P-导线板 PRS-导线板
重量 0.5 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 CD12-5711100300
操作元件 单面气动操作
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
额定流量Qn 4000 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
操作 气动
结构特点 滑阀，正重叠
操作 气动
密封原理 软密封
流量值 4000 l/min
工作压力范围 -0.95 ... 16 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -25 ... 70 °C
介质温度范围 -25 ... 70 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
重量 0.71 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC15-0820058126
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,氢化-腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1500 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1500 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2.5 Nm
备注 这仅是一个配置例子，实际供货产品可能与图片有所不同
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS截止阀-0821003075
结构形式 可旋紧
阀门结构形式 提动阀
外壳 黄铜
密封件材料 丙烯树胶
Qn 2-1 340 l/min
压缩空气连接 G 1/8
压缩空气接口 2 G 1/8
压缩空气接口 2 型号 外螺纹
压缩空气接口型号 内螺纹
结构特点 提动阀
工作压力范围 2 ... 10 bar
低 / 高环境温度 -20 ... 80 °C
介质温度范围 -20 ... 80 °C
介质 压缩空气
安沃驰AVENTICS精密调压阀-3610507600
阀门结构形式 提动阀
按钮
外壳 压铸锌
密封件材料 丙烯树胶
额定流量Qn 900 l/min
滞环 < 0.15 bar
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
结构特点 提动阀
低 / 高环境温度 -25 ... 70 °C
介质温度范围 -25 ... 70 °C
介质 压缩空气
额定流量Qn 900 l/min
滞环 < 0.15 bar
调节行程 7.5 mm
重量 0.5 kg
安沃驰AVENTICSE/P压力调节阀, 系列 ED05-R414002009
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。
外壳 铝材-压铸件,钢
密封件材料 氢化-丙烯腈-树胶
CE认证
防护等级 IP65
接口尺寸 通过信号接口
额定流量Qn 1000 l/min
滞环 < 0.06 bar
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
结构特点 提动阀
安装位置 α = 0-90° β = 0-90°
合格证书 CE认证
大运行压力 11 bar
低 / 高环境温度 0 ... 70 °C
介质温度范围 0 ... 70 °C
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
压缩空气连接 排气 G 1/4
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1000 l/min
控制方式 模拟量
工作电压DC 24 V
电压偏差 DC -20% / +20%
滞环 < 0.06 bar
允许的脉动 5%
防护等级 IP65
重量 0.95 kg
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
AVENTICS安沃驰E/P压力调节阀, 系列 ED05-R414002008
安沃驰 ED05 系列通过融合数字控制电子部件和创新性比例阀技术，保证了灵敏的压力控制。坚固耐用的提升阀技术、大开口横截面以及软密封阀组，使阀门抗污染性强。
外壳 铝材-压铸件,钢
密封件材料 氢化-丙烯腈-树胶
CE认证
防护等级 IP65
接口尺寸 通过信号接口
额定流量Qn 1000 l/min
滞环 < 0.06 bar
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
结构特点 提动阀
安装位置 α = 0-90° β = 0-90°
合格证书 CE认证
大运行压力 11 bar
低 / 高环境温度 0 ... 70 °C
介质温度范围 0 ... 70 °C
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
压缩空气连接 排气 G 1/4
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1000 l/min
控制方式 模拟量
工作电压DC 24 V
电压偏差 DC -20% / +20%
滞环 < 0.06 bar
允许的脉动 5%
防护等级 IP65
重量 0.95 kg
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
不含机油、干燥的空气可以询问安装在其它的位置。
只有按规定安装了插头，才达到了保护等级。详细信息请参阅操作说明书。
安沃驰AVENTICSE/P压力调节阀, 系列 ED02-R414002402
外壳 铝材-压铸件,钢
密封件材料 氢化-丙烯腈-树胶
CE认证
防护等级 IP65
接口尺寸 通过信号接口
额定流量Qn 120 l/min
滞环 < 0.05 bar
压缩空气 接口 人口 G 1/8,1/8 NPT
压缩空气 接口 出口 G 1/8,1/8 NPT
工作电压DC 24 V
结构特点 提动阀
安装位置 ±α = 0 ... 90° ±β = 0 ... 90°
合格证书 CE认证
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
压缩空气 接口 人口 G 1/8 1/8 NPT
压缩空气 接口 出口 G 1/8, 1/8 NPT
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 1 mg/m3
额定流量Qn 120 l/min
控制方式 模拟量
工作电压DC 24 V
电压偏差 DC -20% / +20%
允许的脉动 5%
功率消耗 max. 300 mA
防护等级 IP65
重量 0.32 kg
额定流量Qn，当工作压力为 7 bar 、二次压力为 6 bar 及Δp = 0.2 bar 时
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS线圈, 系列 CO1-1824210235
线圈宽度 22 mm
外壳 热塑性橡胶
标准化电路接口 EN 175301-803, B型
防护等级 IP65
芯数 3-針
类型 多芯插头
工作电压 AC 220 V
工作电压 AC 230 V
工作电压DC 110 V
标准化电路接口 EN 175301-803, B型
电路接口 多芯插头, 3-針
低 / 高环境温度 50 °C
防护等级 配有阀连接器/插头 IP65
暂载率ED 100 %
重量 0.07 kg
安沃驰AVENTICS工业缓冲器, 系列 370-3702005000
固定螺纹 M42x3
可调节的
行程 50 mm
冲击 钢
低 / 高环境温度 -10 ... 70 °C
介质温度 -10 ... 70 °C
介质 机油
固定 锁母
气缸管子 钢, 黑色氧化处理
活塞杆 钢, 硬铬酸钝化
锁母 钢, 黑色氧化处理
固定环 钢, 淬火的
安沃驰AVENTICS三位五通换向阀, 系列 581, 尺寸1-5811521100
标准化 ISO 5599-1
尺寸 ISO 1
换向原理 5/3
结构特点 滑阀
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 B型 工业
类型 多芯插头
额定流量Qn 1100 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1100 l/min
流动电导系数C 4.3 l/(s*bar)
防护等级 带接口 IP65
暂载率 100 %
接通时间型号 15 ms
关闭时间型号 38 ms
安装螺钉 带内六方
拧紧螺栓的小扭力 2 Nm
重量 0.3 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS线圈, 系列 CO1-R412000144
线圈宽度 30 mm
ATEX
工作电压DC 24 V
合格证书 ATEX
ATEX 类型 G II 3G Ex nA IIC T4 Gc X
ATEX 类型 D II 3D Ex tc IIIC T125°C Dc X
低 / 高环境温度 -10 ... 50 °C
防护等级 IP65
暂载率ED 100 %
兼容性目录 13
安沃驰AVENTICS线圈, 系列 CO1 R412000144
024DC ATEX
规格
线圈宽度30 mm
ATEXATEX
合格证书ATEX
低环境温度-10 °C
高环境温度50 °C
防护等级IP65
暂载率ED100 %
兼容性目录13
工作电压DC24 V
电压偏差 DC-10% / +10%
功率 消耗 DC2.1 W
重量0.14 kg
特点
线圈宽度有 15、22 和 30 mm
电气连接：M8、form A 、form B、form BI、Form C
ATEX
工作电压为 12、24、48、110、220 VDC 或 24、110、230 VAC
安沃驰AVENTICS过滤器, 系列 NL1-FLS-0821303713
组成部分 过滤器
清除冷凝物 半自动，失压开启
过滤器气孔直径 5 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 1000 l/min
压缩空气连接 G 1/4
结构特点 标准过滤器, 可以组装成块
组成部分 过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 16 cm3
滤清器滤芯 可替换
过滤器气孔直径 5 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
安沃驰AVENTICS过滤器, 系列 AS2-FLS-R412006000
组成部分 过滤器
清除冷凝物 半自动，失压开启
过滤器气孔直径 5 μm
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2100 l/min
压缩空气连接 G 1/4
结构特点 标准过滤器, 可以组装成块
组成部分 过滤器
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 28 cm3
滤清器滤芯 可替换
过滤器气孔直径 5 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
安沃驰AVENTICS精密的过滤器, 系列 AS2-FLC-R412006036
组成部分 精密的过滤器
清除冷凝物 半自动，失压开启
过滤器气孔直径 0.01 μm
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 350 l/min
压缩空气连接 G 1/4
结构特点 精密的过滤器, 可以组装成块
组成部分 精密的过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 12 cm3
滤清器滤芯 可替换
过滤器气孔直径 0.01 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
建议的初级过滤 0.3 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 1 : - : 2
安沃驰AVENTICS过滤器, 系列 AS2-FLS-R412006009
组成部分 过滤器
清除冷凝物 半自动，失压开启
过滤器气孔直径 5 μm
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2100 l/min
压缩空气连接 G 3/8
结构特点 标准过滤器, 可以组装成块
组成部分 过滤器
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 28 cm3
滤清器滤芯 可替换
过滤器气孔直径 5 μm
压力必须至少低于环境和介质温度15°C ，并且允许 的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
安沃驰AVENTICS预过滤器, 系列 AS2-FLP-R412006018
组成部分 预过滤器
清除冷凝物 半自动，失压开启
过滤器气孔直径 0.3 μm
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 400 l/min
压缩空气连接 G 1/4
结构特点 预过滤器, 可以组装成块
组成部分 预过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 12 cm3
滤清器滤芯 可替换
过滤器气孔直径 0.3 μm
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用.
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
建议的初级过滤 5 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 2 : - : 3
安沃驰AVENTICS过滤器-调压阀, 系列 NL4-FRE-0821300385
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压打开
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
透视玻璃 配有可视玻璃
外壳 压铸锌
气杯 压铸锌
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 6900 l/min
压缩空气连接 G 3/4
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
额定流量Qn 6900 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
调节范围 小/大 0.5 ... 10 bar
压力输送 单的
过滤器的集水杯容积 50 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀，
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
安沃驰AVENTICS过滤器-调压阀, 系列 NL2-FRE-0821300300
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 1650 l/min
压缩空气连接 G 1/4
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 2 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
额定流量Qn 1650 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
调节范围 小/大 See table
压力输送 单的
过滤器的集水杯容积 25 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
安沃驰AVENTICS过滤器-调压阀, 系列 NL2-FRE-0821300302
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
透视玻璃 配有可视玻璃
外壳 压铸锌
气杯 压铸锌
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 1650 l/min
压缩空气连接 G 1/4
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 2 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
额定流量Qn 1650 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 25 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
安沃驰AVENTICS过滤器-调压阀, 系列 NL4-FRE-0821300355
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压打开
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
透视玻璃 配有可视玻璃
外壳 压铸锌
气杯 压铸锌
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 6900 l/min
压缩空气连接 G 1/2
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1.5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
额定流量Qn 6900 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
调节范围 小/大 0.5 ... 10 bar
压力输送 单的
过滤器的集水杯容积 50 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀，
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
安沃驰AVENTICS过滤器-调压阀, 系列 NL2-FRE-0821300316
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 1650 l/min
压缩空气连接 G 1/4
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 2 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
额定流量Qn 1650 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
调节范围 小/大 0.5 ... 10 bar
压力输送 单的
过滤器的集水杯容积 25 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
适用于在 1、2、21、22 Ex 区内使用.
请注意：聚碳酸酯材质的容器易受溶剂侵蚀，
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
AVENTICS气动换向阀5710500100
