安沃驰气动阀5710200100，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

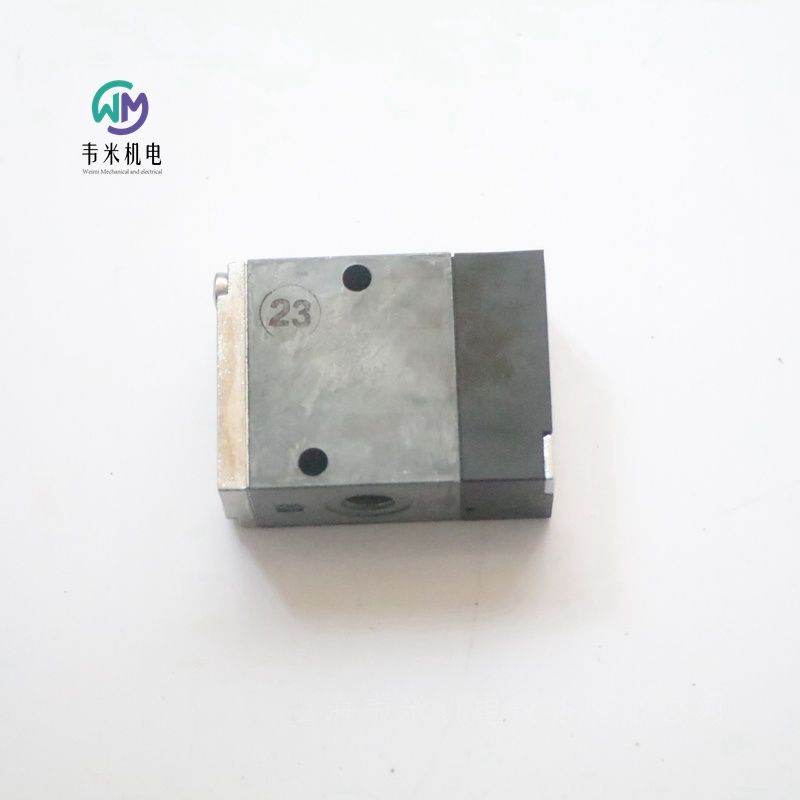

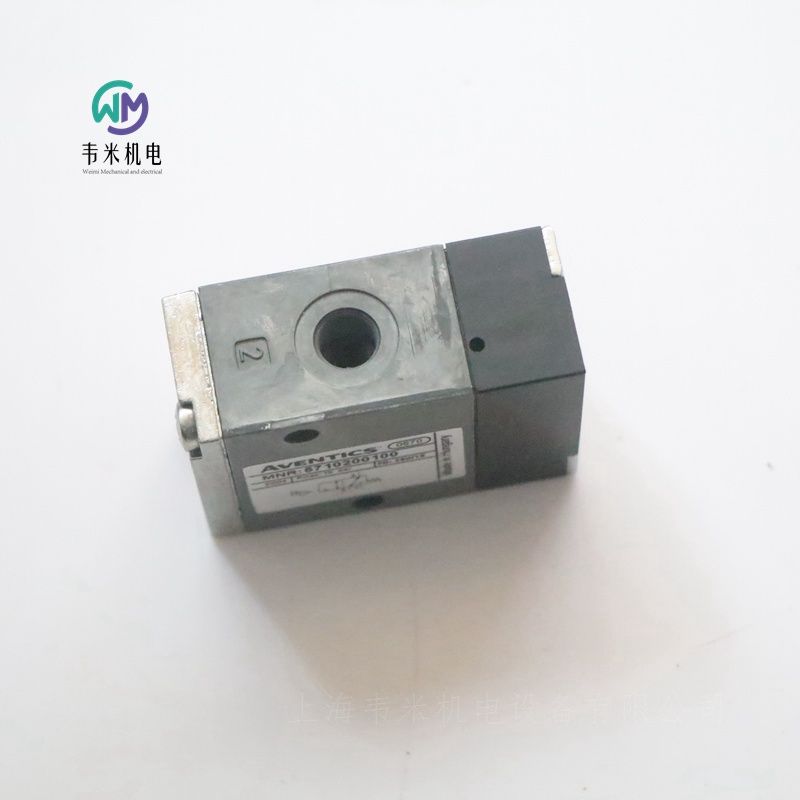

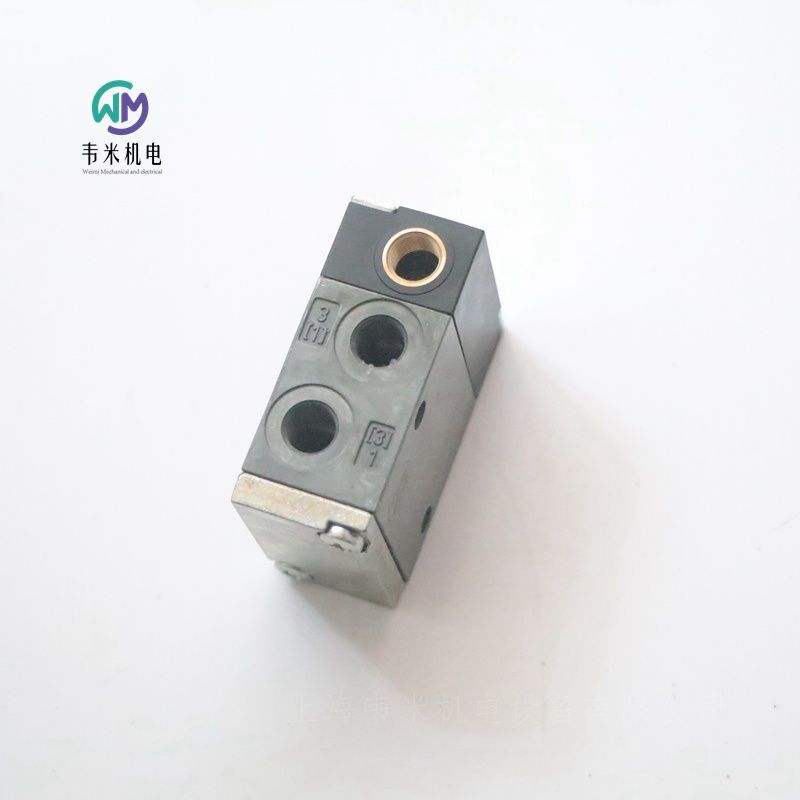

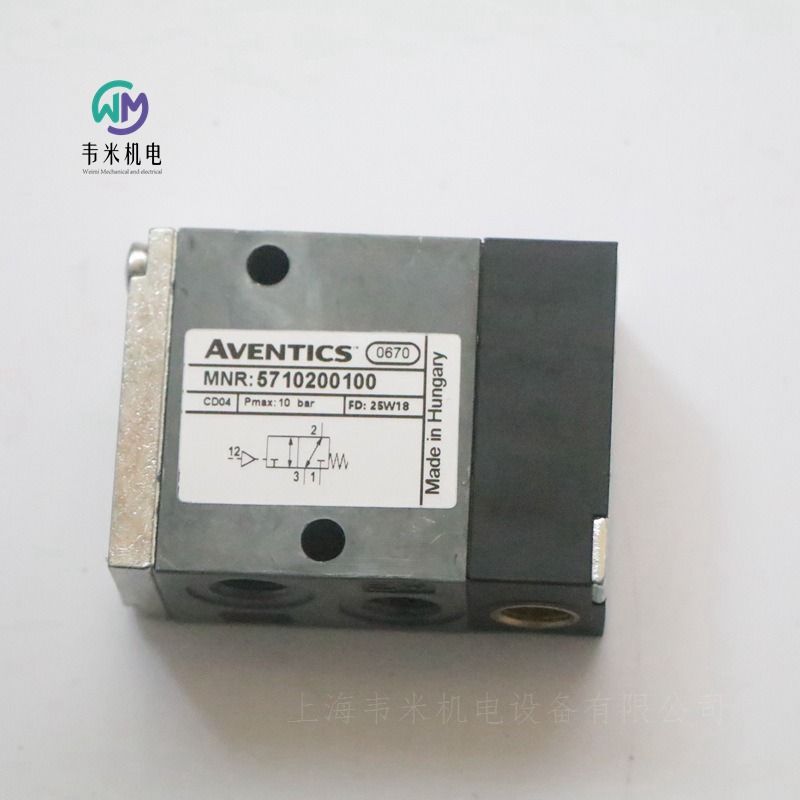

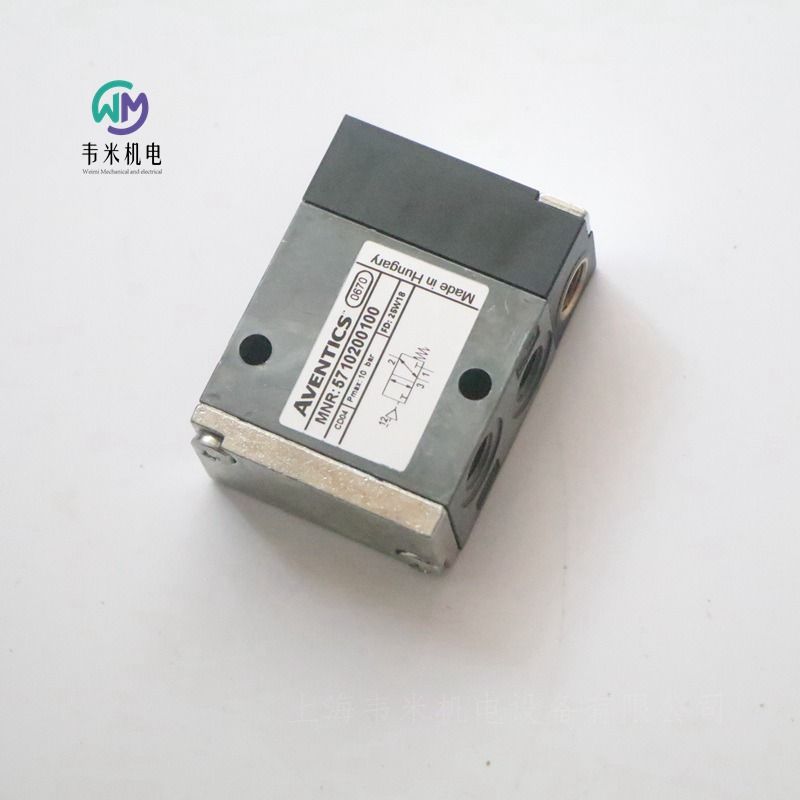

安沃驰AVENTICS二位三通换向阀, 系列 CD04 5710200100
CD04-3/2NC-SR-G018-G018-G018-S
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有极为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作气动
额定流量Qn900 l/min
换向原理3/2
复位型带弹簧复位
操作元件单面气动操作
压缩空气 接口 出口G 1/8
连接类型管式连接
小运行压力-0.95 bar
大运行压力10 bar
密封原理软密封
阀门结构形式滑阀，正重叠
控制压力小3.5 bar
大控制压力10 bar
低环境温度-15 °C
高环境温度65 °C
介质温度小值-15 °C
介质温度大值65 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
压缩空气接口处的规格常关/常开
压缩空气连接 排气G 1/8
压缩空气连接 先导 排气G 1/8
标准, 压缩空气连接符合 ISO 228-1 标准
特点
坚固耐用的设计
在底板上组装
适用于的温度范围
耐电压波动
提供 ATEX 认证型号

安沃驰AVENTICS二位五通换向阀, 系列 CD04-5710300100
操作元件 单面气动操作
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
操作 气动
结构特点  滑阀，正重叠
操作  气动
密封原理  软密封
压缩空气连接  符合 ISO 228-1 标准
流量值  900 l/min
工作压力范围  -0,95 ... 10 bar
控制压力 小/大  3,5 ... 10 bar
低 / 高环境温度  -15 ... 65 °C
介质温度范围  -15 ... 65 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
在多线路导线板上的组装  P-导线板
重量  0,31 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 ST-0820403002
锁定式 不可锁定
操作元件 单线圈
换向原理 5/2
结构特点 滑阀
 滚轮
外壳 不锈钢
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
压缩空气接口型号 内螺纹
操作 机械式
结构特点  滑阀
操作  机械式
封闭方式，封闭类型  不可锁定
换向原理  5/2
密封原理  金属密封
额定流量Qn  280 l/min
工作压力范围  -0,95 ... 10 bar
低 / 高环境温度  -15 ... 80 °C
介质温度范围  -15 ... 80 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  5 ... 25 mg/m3
安装螺钉  M4 带有内六角
拧紧螺栓的小扭力  2,5 Nm
说明：本产品只可用经过润滑的压缩空气运行。



安沃驰AVENTICS分气块, 系列 AS3-DIS-R412007251
版本 分气块4x
组成部分 分气块
外壳 聚酰胺
密封件材料 丙烯树胶
 适合ATEX
Qn 1-2 7250 l/min
Qn 1-3 5500 l/min
Qn 1-4 2300 l/min
Qn 1-5 2250 l/min
Qn 1-6 2300 l/min
压缩空气连接 G 1/2
结构特点  可以组装成块
组成部分  分气块
安装位置  任意
合格证书  适合ATEX
工作压力范围  0 ... 16 bar
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
重量  0,32 kg
为了能直接组装压力传感器，PE2系列以及PM1系列适用于法兰面
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。


安沃驰AVENTICS分气块, 系列 AS3-DIN-R412007255
版本 分气块4x
组成部分 分气块
外壳 聚酰胺
密封件材料 丙烯树胶
 适合ATEX
Qn 1-2 5100 l/min
Qn 1-3 3300 l/min
Qn 1-4 2250 l/min
Qn 1-5 2250 l/min
Qn 1-6 2250 l/min
压缩空气连接 G 1/2
结构特点  单向阀, 可以组装成块
组成部分  分气块
安装位置  任意
合格证书  适合ATEX
工作压力范围  0,4 ... 16 bar
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
重量  0,32 kg
止回阀前的4个附加排气口
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
为了能直接组装压力传感器，PE2系列以及PM1系列适用于法兰面



安沃驰AVENTICS注油单元，电气操作, 系列 AS3-SSU-R412007287
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
Qn 1-2 3500 l/min
Qn 2-3 3200 l/min
额定流量Qn 3500 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
结构特点  提动阀, 可以组装成块
组成部分  加油阀, 二位三通换向阀，电气操作
额定流量  3500 l/min
额定流量 1-2  3500 l/min
额定流量 2-3  3200 l/min
工作压力范围  2,5 ... 10 bar
介质  压缩空气 中性气体
介质温度范围  -10 ... 50 °C
低 / 高环境温度  -10 ... 50 °C
先导  内部
密封原理  软密封
颗粒大小 max.  25 μm
根据标准 DIN EN 61140 评定的保护等级（安全等级） 带插头  IP65
暂载率  100 %
压力必须至少低于环境和介质温度15°C ，并且允许 的高温度为3°C 。
气动设备中的压力缓慢形成，这就是说，在供给压力突然消失之后，或者在紧急关机之后重新启动设备时，可以避免气压骤升或骤降。因此，气缸不会发生突然性的、危险性的运动。
ATEX可选： ATEX 标志取决于选择的先导阀。
不得将加注阀或加注单元安装至敞开的装置前（例如喷嘴、空气压缩机、空气门等等），因为此可阻挡部件的连接。
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。


安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸3-5813180000
标准化 ISO 5599-1
尺寸 ISO 3
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀
外壳 铝材
密封件材料 丙烯树胶
防护等级 IP65
额定流量Qn 4800 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
结构特点  滑阀
带有导线盒的基础阀门  不带先导阀的基阀
先导  外部的 内部
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 3
ATEX 类型 G  2G Ex mb II T4
ATEX 类型 D  2D Ex tD A21 T130°C
工作压力范围  -0,95 ... 16 bar
控制压力 小/大  3 ... 16 bar
低 / 高环境温度  -20 ... 70 °C
介质温度范围  -20 ... 70 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  4800 l/min
流动电导系数C  18,9 l/(s*bar)
防护等级 带接口  IP65
暂载率  100 %
安装螺钉  带内六方
拧紧螺栓的小扭力  10 Nm
重量  0,85 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位三通换向阀, 系列 DO35-0820005101
复位型 带弹簧复位
换向原理 3/2
结构特点 提动阀
密封件材料 氟-树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 140 l/min
Qn 2-3 130 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点  提动阀
操作  电子
密封原理  软密封
工作压力范围  0 ... 10 bar
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量 1-2  140 l/min
额定流量 2-3  130 l/min
防护等级 带接口  IP65
暂载率  100 %
固定螺栓  M5
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 WV02-0820038103
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 500 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
先导  内部
密封原理  软密封
低 / 高环境温度  0 ... 50 °C
介质温度范围  0 ... 60 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  500 l/min
标准化电路接口  ISO 15217
防护等级 带接口  IP65
暂载率  100 %
在多线路导线板上的组装  PRS-导线板
固定螺栓  M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 WV02-0820038126
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 500 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
先导  内部
密封原理  软密封
低 / 高环境温度  0 ... 50 °C
介质温度范围  0 ... 60 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  500 l/min
标准化电路接口  ISO 15217
防护等级 带接口  IP65
暂载率  100 %
在多线路导线板上的组装  PRS-导线板
固定螺栓  M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 CD02-AL-0820038152
标准化 ISO 15407-1
尺寸 18 mm
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 450 l/min
压缩空气 接口 人口 VDMA 02底板
压缩空气 接口 出口 VDMA 02底板
工作电压DC 24 V
结构特点  滑阀，正重叠
先导  内部
密封原理  软密封
组合原理（闭锁原理）  底板原理
连接类型  底板连接
标准  ISO 15407-1, 18 mm
标准化电路接口  ISO 15217
低 / 高环境温度  0 ... 50 °C
介质温度范围  0 ... 60 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  450 l/min
防护等级 带接口  IP65
暂载率  100 %
安装螺钉  M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 CD02-AL-0820038153
标准化 ISO 15407-1
尺寸 18 mm
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 450 l/min
压缩空气 接口 人口 VDMA 02底板
压缩空气 接口 出口 VDMA 02底板
工作电压DC 24 V
结构特点  滑阀，正重叠
先导  内部
密封原理  软密封
组合原理（闭锁原理）  底板原理
连接类型  底板连接
标准  ISO 15407-1, 18 mm
标准化电路接口  ISO 15217
低 / 高环境温度  0 ... 50 °C
介质温度范围  0 ... 60 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  450 l/min
防护等级 带接口  IP65
暂载率  100 %
安装螺钉  M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 CD02-AL-0820038157
标准化 ISO 15407-1
尺寸 18 mm
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 450 l/min
压缩空气 接口 人口 VDMA 02底板
压缩空气 接口 出口 VDMA 02底板
工作电压DC 24 V
结构特点  滑阀，正重叠
先导  外部的
密封原理  软密封
组合原理（闭锁原理）  底板原理
连接类型  底板连接
标准  ISO 15407-1, 18 mm
标准化电路接口  ISO 15217
工作压力范围  -0,9 ... 10 bar
低 / 高环境温度  0 ... 50 °C
介质温度范围  0 ... 60 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  450 l/min
防护等级 带接口  IP65
暂载率  100 %
安装螺钉  M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 CD02-AL-0820038652
标准化 ISO 15407-1
尺寸 18 mm
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 450 l/min
压缩空气 接口 人口 VDMA 02底板
压缩空气 接口 出口 VDMA 02底板
工作电压DC 24 V
结构特点  滑阀，正重叠
先导  内部
密封原理  软密封
组合原理（闭锁原理）  底板原理
连接类型  底板连接
标准  ISO 15407-1, 18 mm
标准化电路接口  ISO 15217
低 / 高环境温度  0 ... 50 °C
介质温度范围  0 ... 60 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  450 l/min
防护等级 带接口  IP65
暂载率  100 %
安装螺钉  M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位三通换向阀, 系列 AP-0820400006
换向原理 3/2
结构特点 提动阀
 踏板
外壳 铝材
密封件材料 丙烯树胶
额定流量Qn 550 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
压缩空气接口型号 内螺纹
操作 机械式
结构特点  提动阀
操作  机械式
换向原理  3/2
额定流量Qn  550 l/min
工作压力范围  0 ... 10 bar
低 / 高环境温度  -30 ... 80 °C
介质温度范围  -30 ... 80 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3



安沃驰AVENTICS二位五通换向阀, 系列 ST-0820403002
锁定式 不可锁定
操作元件 单线圈
换向原理 5/2
结构特点 滑阀
 滚轮
外壳 不锈钢
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
压缩空气接口型号 内螺纹
操作 机械式
结构特点  滑阀
操作  机械式
封闭方式，封闭类型  不可锁定
换向原理  5/2
密封原理  金属密封
额定流量Qn  280 l/min
工作压力范围  -0,95 ... 10 bar
低 / 高环境温度  -15 ... 80 °C
介质温度范围  -15 ... 80 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  5 ... 25 mg/m3
安装螺钉  M4 带有内六角
拧紧螺栓的小扭力  2,5 Nm


安沃驰AVENTICS三位五通换向阀, 系列 CD07-5777750220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 960 l/min
Qn 2-3 900 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 -25 °C 耐低温
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
控制压力 小/大  3 ... 10 bar
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  900 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
兼容性目录  13 14
暂载率  100 %
在多线路导线板上的组装  P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。



安沃驰AVENTICS三位五通换向阀, 系列 CD07-5777720220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1070 l/min
Qn 2-3 950 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 -25 °C 耐低温
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
控制压力 小/大  3 ... 10 bar
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  900 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
兼容性目录  13 14
暂载率  100 %
在多线路导线板上的组装  P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。



安沃驰AVENTICS三位五通换向阀, 系列 CD07-5777710220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1030 l/min
Qn 2-3 880 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 -25 °C 耐低温
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
控制压力 小/大  3 ... 10 bar
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  900 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
兼容性目录  13 14
暂载率  100 %
在多线路导线板上的组装  P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。


安沃驰AVENTICS三位五通换向阀, 系列 CD07-5777700220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 960 l/min
Qn 2-3 900 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 -25 °C 耐低温
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
控制压力 小/大  3 ... 10 bar
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  900 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
兼容性目录  13 14
暂载率  100 %
在多线路导线板上的组装  P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。


安沃驰AVENTICS二位五通换向阀, 系列 CD07-5776980220
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
额定流量Qn 1200 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
控制压力 小/大  3 ... 10 bar
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
额定流量Qn  1200 l/min
额定流量 1-2  1200 l/min
额定流量 2-3  1200 l/min
压缩空气连接  符合 ISO 228-1 标准
先导排气  带定向先导排气口的
标准化电路接口  EN 175301-803:2006
反向极性保护  反极性保护
暂载率  100 %
在多线路导线板上的组装  P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。



安沃驰AVENTICS二位五通换向阀, 系列 CD12-5711000000
操作元件 单线圈
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
额定流量Qn 4100 l/min
压缩空气 接口 人口 M22x1,5
压缩空气 接口 出口 M22x1,5
操作 气动
结构特点  滑阀，正重叠
操作  气动
密封原理  软密封
流量值  4100 l/min
工作压力范围  -0,95 ... 16 bar
控制压力 小/大  2 ... 10 bar
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
重量  0,86 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力露点必须少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位三通换向阀, 系列 CD12-5711100200
操作元件 单面气动操作
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
额定流量Qn 4000 l/min
压缩空气 接口 人口 M22x1,5
压缩空气 接口 出口 M22x1,5
操作 气动
结构特点  滑阀，正重叠
操作  气动
密封原理  软密封
流量值  4000 l/min
工作压力范围  -0,95 ... 16 bar
控制压力 小/大  2 ... 10 bar
低 / 高环境温度  -25 ... 70 °C
介质温度范围  -25 ... 70 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
重量  0,71 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力露点必须少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS精密调压阀-3610607500
阀门结构形式 提动阀
 手轮
外壳 压铸锌
密封件材料 丙烯树胶
额定流量Qn 900 l/min
滞环 < 0.15 bar
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
结构特点  提动阀
低 / 高环境温度  -25 ... 70 °C
介质温度范围  -25 ... 70 °C
介质  压缩空气
额定流量Qn  900 l/min
滞环  < 0.15 bar
重量  0,6 kg



安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060001
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  800 l/min
标准化电路接口  ISO 15217
防护等级 带接口  IP65
暂载率  100 %
在多线路导线板上的组装  P-导线板
拧紧螺栓的小扭力  2 Nm
备注  这仅是一个配置例子，实际供货产品可能与图片有所不同
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须少低于环境和介质温度 15 °C ，并且允许的高温度为3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。




安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060101
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
密封原理  软密封
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  800 l/min
标准化电路接口  ISO 15217
防护等级 带接口  IP65
暂载率  100 %
在多线路导线板上的组装  P-导线板
拧紧螺栓的小扭力  2 Nm
备注  这仅是一个配置例子，实际供货产品可能与图片有所不同
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
安沃驰气动阀5710200100
