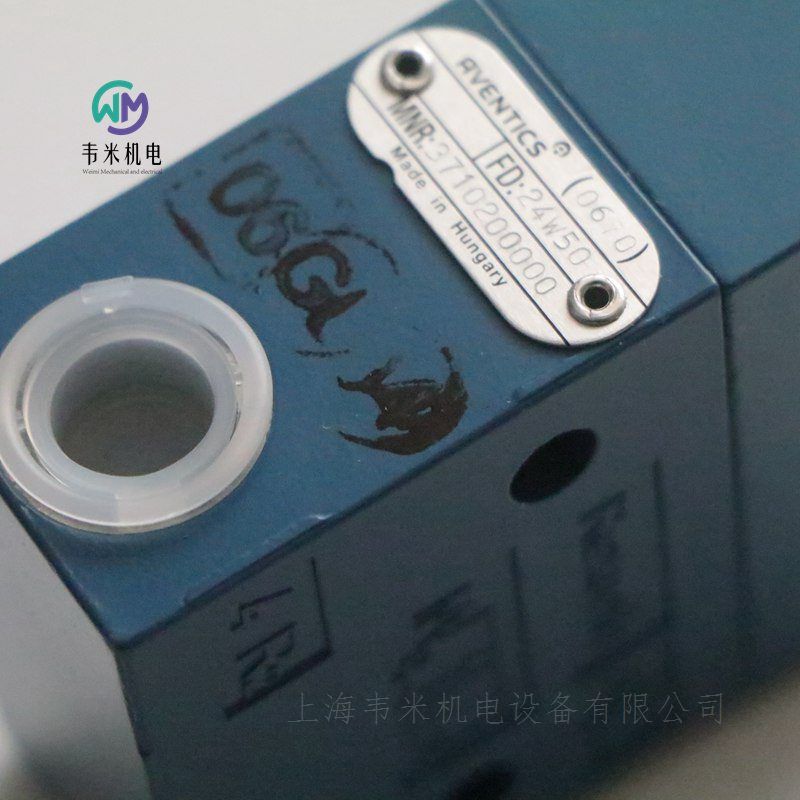

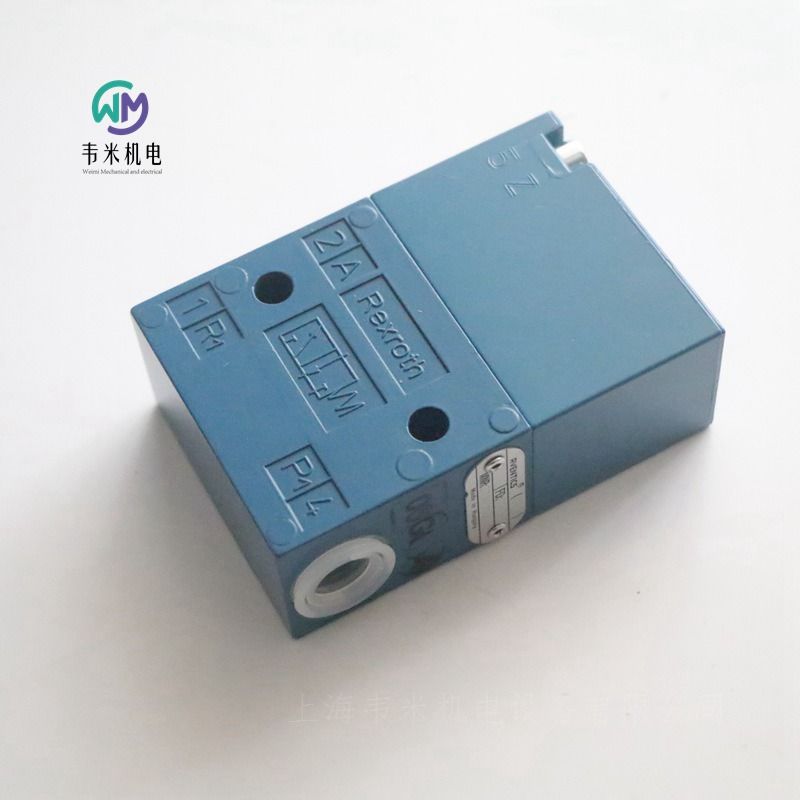

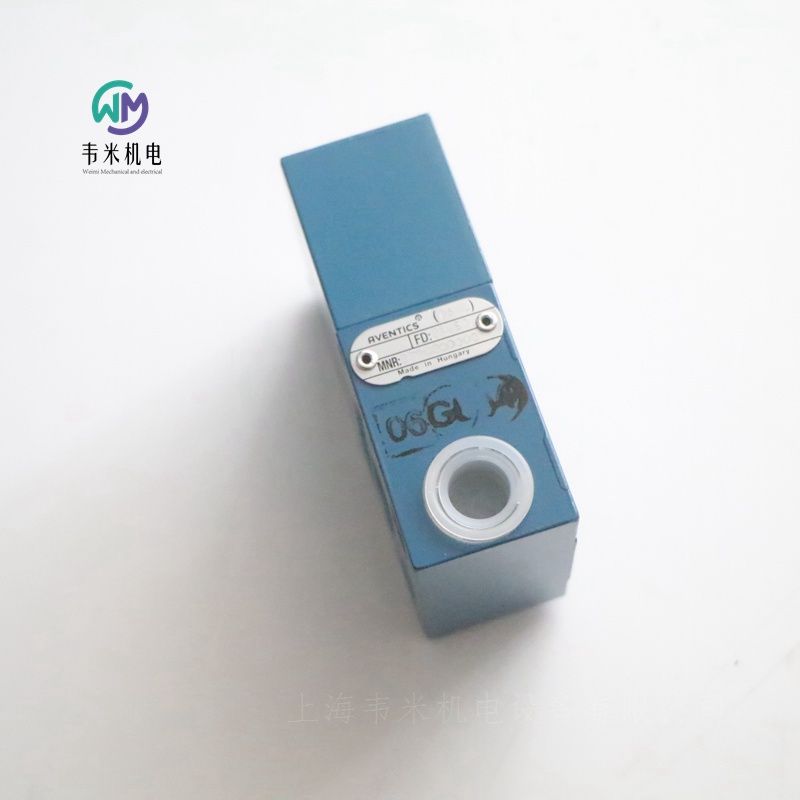

安沃驰气动阀现货库存3710200000，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！
安沃驰AVENTICS气动元件：
气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。
阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀
压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。
真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。
传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。
连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。
安沃驰AVENTICS二位三通换向阀, 系列 AP-0820400006
换向原理 3/2
结构特点 提动阀
踏板
外壳 铝材
密封件材料 丙烯树胶
额定流量Qn 550 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
压缩空气接口型号 内螺纹
操作 机械式
结构特点 提动阀
操作 机械式
换向原理 3/2
额定流量Qn 550 l/min
工作压力范围 0 ... 10 bar
低 / 高环境温度 -30 ... 80 °C
介质温度范围 -30 ... 80 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
安沃驰AVENTICS二位五通换向阀, 系列 ST-0820403002
锁定式 不可锁定
操作元件 单线圈
换向原理 5/2
结构特点 滑阀
滚轮
外壳 不锈钢
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
压缩空气接口型号 内螺纹
操作 机械式
结构特点 滑阀
操作 机械式
封闭方式，封闭类型 不可锁定
换向原理 5/2
密封原理 金属密封
额定流量Qn 280 l/min
工作压力范围 -0,95 ... 10 bar
低 / 高环境温度 -15 ... 80 °C
介质温度范围 -15 ... 80 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 5 ... 25 mg/m3
安装螺钉 M4 带有内六角
拧紧螺栓的小扭力 2,5 Nm
安沃驰AVENTICS三位五通换向阀, 系列 CD07-5777750220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 960 l/min
Qn 2-3 900 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 900 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
兼容性目录 13 14
暂载率 100 %
在多线路导线板上的组装 P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS三位五通换向阀, 系列 CD07-5777720220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1070 l/min
Qn 2-3 950 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 900 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
兼容性目录 13 14
暂载率 100 %
在多线路导线板上的组装 P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS三位五通换向阀, 系列 CD07-5777710220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1030 l/min
Qn 2-3 880 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 900 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
兼容性目录 13 14
暂载率 100 %
在多线路导线板上的组装 P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS三位五通换向阀, 系列 CD07-5777700220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 960 l/min
Qn 2-3 900 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 -25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 900 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
兼容性目录 13 14
暂载率 100 %
在多线路导线板上的组装 P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS二位五通换向阀, 系列 CD07-5776980220
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
额定流量Qn 1200 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1200 l/min
额定流量 1-2 1200 l/min
额定流量 2-3 1200 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
暂载率 100 %
在多线路导线板上的组装 P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS二位五通换向阀, 系列 CD12-5711000000
操作元件 单线圈
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
额定流量Qn 4100 l/min
压缩空气 接口 人口 M22x1,5
压缩空气 接口 出口 M22x1,5
操作 气动
结构特点 滑阀，正重叠
操作 气动
密封原理 软密封
流量值 4100 l/min
工作压力范围 -0,95 ... 16 bar
控制压力 小/大 2 ... 10 bar
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
重量 0,86 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力露点必须少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 CD12-5711100200
操作元件 单面气动操作
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
额定流量Qn 4000 l/min
压缩空气 接口 人口 M22x1,5
压缩空气 接口 出口 M22x1,5
操作 气动
结构特点 滑阀，正重叠
操作 气动
密封原理 软密封
流量值 4000 l/min
工作压力范围 -0,95 ... 16 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -25 ... 70 °C
介质温度范围 -25 ... 70 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
重量 0,71 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力露点必须少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS精密调压阀-3610607500
阀门结构形式 提动阀
手轮
外壳 压铸锌
密封件材料 丙烯树胶
额定流量Qn 900 l/min
滞环 < 0.15 bar
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
结构特点 提动阀
低 / 高环境温度 -25 ... 70 °C
介质温度范围 -25 ... 70 °C
介质 压缩空气
额定流量Qn 900 l/min
滞环 < 0.15 bar
重量 0,6 kg
安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060001
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 800 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2 Nm
备注 这仅是一个配置例子，实际供货产品可能与图片有所不同
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须少低于环境和介质温度 15 °C ，并且允许的高温度为3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060101
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 800 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2 Nm
备注 这仅是一个配置例子，实际供货产品可能与图片有所不同
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060361
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 DIN EN 60947-5-2
防护等级 IP65
芯数 4-針
接口尺寸 M8
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 800 l/min
标准化电路接口 DIN EN 60947-5-2
根据标准 DIN EN 61140 评定的保护等级（安全等级） 电子 等级 III
防护等级 带接口 IP65
发光二极管状态显示 黄色
暂载率 100 %
在多线路导线板上的组装 P-导线板
拧紧螺栓的小扭力 2 Nm
备注 这仅是一个配置例子，实际供货产品可能与图片有所不同
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
安沃驰AVENTICS二位三通换向阀, 系列 AP-0820400001
换向原理 3/2
结构特点 提动阀
冲杆
外壳 铝材
密封件材料 丙烯树胶
额定流量Qn 550 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
压缩空气接口型号 内螺纹
操作 机械式
结构特点 提动阀
操作 机械式
换向原理 3/2
额定流量Qn 550 l/min
工作压力范围 0 ... 10 bar
低 / 高环境温度 -30 ... 80 °C
介质温度范围 -30 ... 80 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
这仅是一个配置例子，实际供货产品可能与图片有所不同
在 6 bar 时以 1 m 的间距测量声压级
安沃驰AVENTICS二位五通换向阀, 系列 HF02-LG-0820056052
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 1400 l/min
工作电压DC 24 V
用于系列 HF02-LG,CL03
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2,5 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1400 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
固定螺栓 十字型槽 DIN EN ISO 4757-Z2
拧紧螺栓的小扭力 1,3 Nm
重量 0,144 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证
安沃驰AVENTICS三位五通换向阀, 系列 HF02-LG-0820056602
换向原理 5/3
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 1400 l/min
工作电压DC 24 V
用于系列 HF02-LG,CL03
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2,5 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1400 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 14 ms
关闭时间型号 15 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z2
拧紧螺栓的小扭力 1,3 Nm
重量 0,144 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须少低于环境和介质温度15°C ，并且允许 的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
AVENTICS安沃驰2x二位三通换向阀, 系列 HF02-LG-0820056301
HF02 - 3/2OC - 024DC
安沃驰 HF02-LG 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能，丰富了通用阀门系统产品种类，其流量高达 1400 l/min。
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 1400 l/min
工作电压DC 24 V
用于系列 HF02-LG
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1400 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 20 ms
关闭时间型号 33 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z2
拧紧螺栓的小扭力 1,3 Nm
重量 0,144 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须少低于环境和介质温度15°C ，并且允许 的高温度为3°C 。
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
AVENTICS安沃驰2x二位三通 换向阀, 系列 HF03-LG-0820055201
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 850 l/min
工作电压DC 24 V
用于系列 HF03-LG,CL03
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2,5 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
额定流量Qn 850 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 16 ms
关闭时间型号 25 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z1
拧紧螺栓的小扭力 1,3 Nm
重量 0,082 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024028
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压 AC 110 V
工作电压 AC 110 V
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2,2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024990
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2,2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024504
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压 AC 110 V
工作电压 AC 110 V
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2,2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰气动阀现货库存3710200000
