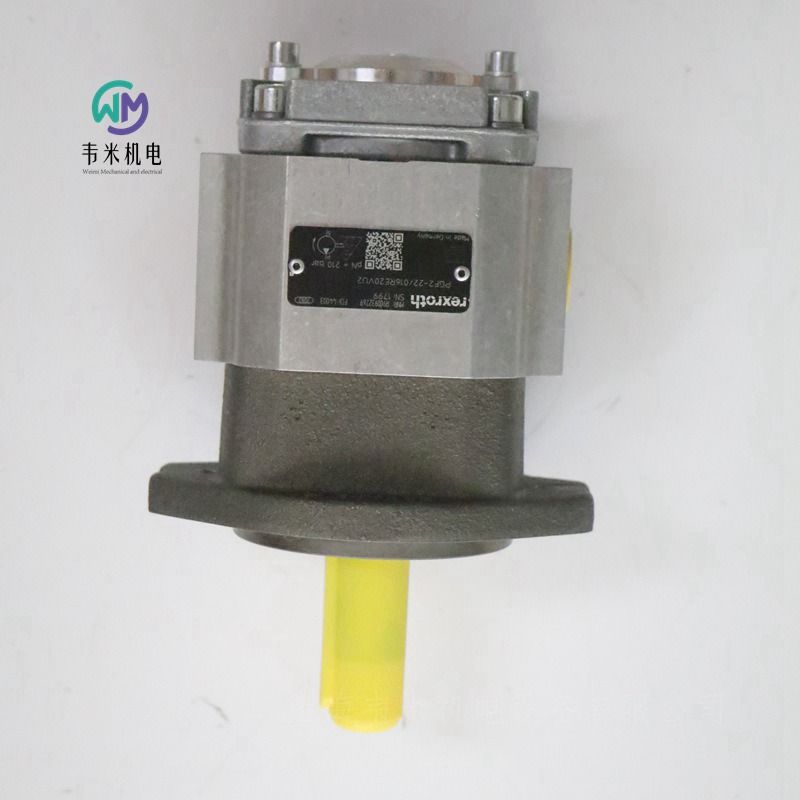

REXROTH齿轮泵PGP2-22/006RE20VE4，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

力士乐REXROTH内齿轮泵 PGP2-2X/006RE20VE4
R900932129 PGP2-22/006RE20VE4
排量泵，公称尺寸 6，工业应用压力 250 bar，开路
液压  泵  内齿轮泵  内齿轮泵
适用于变速驱动器 低噪音和低脉动水平 通过间隙补偿实现高效率 适用于大压力下的一百万次负载变化
铝制外壳
位移类型    恒定
产品系列    PGP
工作压力. [bar]    250.0
体积流量 [l/min]    9.4
标称尺寸    6
通过驱动    有
旋转方向    右转
轴端    Ø 20 mm 圆柱形，配有滑键，ISO 3019-2
安装法兰    4 孔安装法兰 80B4SW，符合 ISO 3019-2 标准
液压油    HEES、HEPG、HETG、HFDR、HFDU、HLP、HLPD、HVLP、HVLPD
密封件    FKM
特殊液体*大工作压力 [bar]    250
重量 [kg]    3.67

力士乐REXROTH内啮合齿轮泵
PGP
固定排量
机座大小 2, 3
规格 6.3 … 32
大压力 350 bar
排量 6.5 … 32.5 cm³
特征
低工作噪音
低脉动流量
由于具有密封间隙补偿，即使在低粘度情况下也能实现高效率
使用寿命长，得益于滑动轴承和密封间隙补偿
适合更大的粘度和速度范围
出色的吸油特性
可与 PGH 和 PGF 内啮合齿轮泵、叶片泵以及轴向柱塞泵组合
用途：
适用于加载次数高达 106，具备高工作压力的驱动器，例如切边压力机
PGP 液压泵为具有恒定排量的泄漏间隙补偿内啮合齿轮泵。
它们主要由壳体、轴承盖、盖、齿圈、小齿轮轴、滑动轴承、轴向盘 和止动销及分段部件 组成，分段部件包括：分段、扇形支撑体及密封辊 。
吸油和排油过程
根据流体动力学支撑的小齿轮轴 按所示旋转方向驱动内啮合齿圈。
在旋转过程中，吸油区域内的容积将增加约 180° 以上。负压产生，从而使液压油流入腔体中。
利用镰状的分段部件 将吸油腔体和压力腔分开。在压力腔中，小齿轮轴 的轮齿啮合在齿圈 的轮齿间隙中。然后通过压力通道.
轴向补偿力 FA 作用于压力腔内部且由轴向盘 内的压力区生成。因此，旋转部件与固定部件之间的轴向、纵向间隙非常小且确保压力腔的佳轴向密封。
径向补偿力 FR 作用在分段 和扇形支撑体上。
分段与扇形支撑体间的面积比和密封辊  位置在设计时应确保实现齿圈、分段部件 与小齿轮轴 之间近乎无间隙的密封。
密封辊  下的弹簧元件可确保即使在极小的压力下也能够提供足够的接触压力。
流体动力和流体静力轴承
作用在小齿轮轴 上的力由流体动力润滑的径向滑动轴承 吸收，而作用在齿圈 上的力由流体静力轴承吸收。
花键
为齿轮选择渐开线花键。较长的接触长度会导致低流量和压力脉动；这些低脉动率对低噪音操作具有很大影响。
使用材料
壳体、轴承盖、盖 和轴向盘：钢铝复合材料
齿圈、小齿轮轴 和止动销:钢
滑动轴承:带钢背的铜锡
分段 和扇形支撑体:黄铜合金
密封辊 :塑料
德国力士乐REXROTH齿轮泵订货号和型号：
R900081891 PGP2-2X/008RE20VE4
R900080642 PGP2-2X/011RL20VM
R900932177 PGP2-2X/016RE20VE4
R900932129 PGP2-2X/006RE20VE4
R900086824 PGP3-3X/032RE07VE4
R900080776 PGP3-3X/022RE20VE4
R900932178 PGP3-3X/020RE20VE4

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐REXROTH比例压力控制阀 Z3DREE10VP2-1X/200XLG24K31A1M
R901483246 Z3DREE10VP2-10/200XLG24K31A1M
公称尺寸 10，P2 → P1，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
先导式
压力等级 200 bar
模拟电子元件
压力 [bar]    350
活塞符号    P2 → P1
连接类型    叠加阀板
标称尺寸    10
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 0 … 10 V
符合性说明    CE - 电磁兼容性 2014/30 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    3.4

力士乐REXROTH带位置反馈的直动式比例溢流阀 (Lvdt AC/AC)
0811402001 DBETBX-10/250G24-37Z4M-38
0811402003 DBETBX-10/180G24-37Z4M
0811402004 DBETBX-10/315G24-37Z4M
DBETBX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
带有位置反馈的直动式阀门，用于限制系统压力
位置控制，带有强线圈磁力
大压力限制（即使有故障电子元件）
用于底板安装：孔图按 ISO 4401
DBETBX 型比例溢流阀是一种采用锥阀结构的远程控制阀（先导控制阀），可用于无级限制系统压力。它们由位置控制的比例电磁铁启动。
01带位置反馈的直动式比例溢流阀 (Lvdt AC/AC)
DBETB
02油口安装面符合 ISO 4401-03-02-0-05
X
03组件系列 10 ... 19（10 ... 19：安装和连接尺寸不变）- 规格 10
1X
大压力等级
04高 28 bar
28
高 80 bar
80
高 180 bar
180
高 250 bar
250
高为 315 bar
315
电源
05直流电压 24 V
G24
线圈型号（电流）
06大线圈电流 3.7 A
37
电气连接
07连接器符合 DIN 43650-AM2连接插头包括在交付范围内
Z4
密封材料
08 NBR 密封件
M

力士乐REXROTH先导式比例溢流阀
型号DBE6X
通径NG  6
设备系列  1X
工作原理  P=315bar，T=250bar
流量  40l/min
特征
-用于限制系统压力的先导阀(控制油仅在内部)
-可通过线圈电流进行调节，参见特性曲线，技术参数和所选用的电子控制单元
-电磁铁类型Imax=0,8A或者1max=2,5A
-即使当电子控制单元损坏时，也能程度地实现过压保护(线圈电流1>'max)
-用于阀板安装，安装孔符合ISO 4401-03-02-O-94,安装需要单独订购
-符合DIN 4365O-AM2标准的线缆插座，包括在供货范围内–具有斜坡功能和阀调节功能的外部电子控制单元(单独订购)，
型号/结构型式如下
插头，额定值0...+10V或者4...20 mA, RC 30264
模块，额定值O...+10 V,RC 30222
欧标插卡，额定值O...+10 V, RC 30109
概述
DBE6X型比例溢流阀是先导式溢流阀。
锥-座结构型式的内部先导级和滑阀结构型式的主级均在阀体之中。
通过比例电磁铁进行控制。通过衔铁中的节流阀对电磁铁进行减振，以保证动态稳定性。电磁铁的内腔与接口Ⅰ相连，并且充满液压油。
可以通过螺旋塞进行排气。
使用这些阀可以根据线圈电流变化，以无级方式对需要限制的系统压力进行调节。
基本原理
通过电子控制单元确定某个设定值，对系统压力进行调节。电子控制单元根据设定值，利用稳压PWM电流
(PWM一脉冲宽度调制)对线圈线圈进行控制。利用震荡信号对稳压电流进行调制，以保证获得极小的滞后量。
比例电磁铁将电流转变成机械作用力，并通过衔铁挺杆作用于先导级中的主弹簧上。通过供油孔将流量为<0,6 l/min的控制油供应给先导级。
通过锥孔/座孔构造确定压力级。
可提供程度的过压保护∶“pmax"。
如果电子控制单元中出现故障，并且因此失控而超过了线圈电流(1max)，则通过弹簧力来保证实现过压保护。
常规参数
结构型式
先导级    座阀
主级    滑阀
控制    没有位置调节功能的比例电磁铁，外部电气放大器
安装方式    板式连接，NG6安装孔 (ISO 4401-03-02-0-94)
安装位置    任意
环境温度范围    -20...+50℃
重量    2,2kg
抗振强度，试验条件    25g，三维随机振动试验(24小时)
液压参数（使用HLP46的测定值，ü油=40°℃士5°℃)
液压油    符合DIN 51524...535标准的液压油，可根据需要使用其它介质
粘度范围
推荐值    20...100mm²ls
允许值    10...800mm²/s
液压油温度范围    -20...+80℃
液压油的允许污染程度清洁度等级根据ISO 4406 (c)        等级18/16/13)在液压系统中必须严格遵守针对相关部件注明的清洁度。有效进行过滤可防止发生故障，同时可提高部件的寿命。过滤器的选型请参阅产品目录RD 50070、RD 50076和RD 50081。
调节压力（当o=1 l/min)    80-180-315bar
压力（当omin= 1 l/min)    7-8-10bar
过压保护；机械式，例如当线圈电流I>Imax        <90-<190-<325bar
工作压力    接口P:315bar
压力    接口T:250bar
控制油流量    大约0,6l/min
流量    40l/min
电气参数相对接通时间    100 ED%
防护等级    IP65，根据DIN 40050和IEC14434/5
电磁铁接线    插座DIN 43650/ISO 4400,M16x1,5 (2P+PE)
配有下列类型电磁铁的阀    0,8A    2,5 A
线圈电流Imax    0,8 A    2,5A
线圈电阻R20    22    3
功耗，当100%负荷与工作温度    25VA    30VA
静态/动态参数（所有特性参数均和用于2,5A电磁铁的电气放大器0811 405 079以及用于0,8A电磁铁的0811405081有关。）
滞后量    ≤4%
反向死区    ≤3%
加工公差适用于Pmax    ≤10%
执行时间100%信号变化    开200/关<250ms
德国力士乐REXROTH先导式比例溢流阀：
0811402041 DBE6X-11/180G24-25NZ4M
0811402044 DBE6X-11/180G24-8NZ4M



力士乐REXROTH直动式比例溢流阀
DBETX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
大流量 1.5 l/min
底板安装
重量  1.9kg
温度范围  -20 … +50℃
大振动电阻  25 g，所有方向的室内振动测试 (24 h)
建议粘度范围  20 … 100mm²/s
滞后  ≤ 4%
反向死区  ≤ 3%
制造公差  ≤ 10%
驱动时间  开60ms  关70ms
油口安装面符合 ISO 4401-03-02-0-05（但不带孔）
可借助线圈电流调节
线圈变量 Imax = 0.8 A 或 2.5 A
大压力限制（即使有故障电子元件）
带斜坡和阀门调整功能的外部控制电子元件
一般信息
DBETX 型比例溢流阀是阀芯-阀座设计的远程控制阀（先导控制阀）。该阀用于限制系统压力。
通过比例线圈进行操作。
线圈内部与油口 T 连接，注满液压油。
使用该阀门可通过控制电子元件根据线圈电流在尽可能恒定的流量 ≤1 l/min 条件下调整待限制的系统压力。
该阀门基本上由外壳、比例线圈、阀座和阀芯组成。
基本原理
在控制电子元件上预设控制值，用于设置系统压力。电子元件根据控制值借助经调节的 PWM 电流（脉宽调制）控制电磁线圈。比例线圈 将电流转化为机械力，通过衔铁柱塞作用到主弹簧上。阀芯和阀座之间的压缩弹簧确保稳定性和小剩余压力。阀芯上的弹簧力和阀座中的压力在恒定油流 (0.7 - 1 l/min) 时相抵。大压力等级由阀芯/阀座孔配置决定。
大压力限制
在控制电子元件失灵或损坏，并由此导致不可控超出线圈电流 (Imax) 时，大弹簧力对压力限制至关重要。
德国力士乐REXROTH比例溢流阀订货号和型号：
0811402016 DBETX-10/315G24-8NZ4M
0811402017 DBETX-10/180G24-8NZ4M
0811402018 DBETX-1X/80G24-8NZ4M
0811402019 DBETX-10/250G24-8NZ4M
0811402030 DBETX-1X/80G24-25NZ4M
0811402031 DBETX-10/180G24-25NZ4M
0811402032 DBETX-1X/315G24-25NZ4M
0811402036 DBETX-1X/50G24-8NZ4M

力士乐REXROTH比例溢流阀0811402017
比例溢流阀 DBETX-1X/180G24-8NZ4M
0811402017 DBETX-10/180G24-8NZ4M
公称尺寸 6, , P → T, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值180巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBETX
工作压力[bar]    315
流量[l/min]    1.5
滑阀符号    P→T
连接类型    底板安装
大小    6.
驱动类型    带外部电子设备的电气
端口数    2.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极（2+PE）连接器，带配套连接器
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.77


力士乐REXROTH带感应式位置传感器的先导式比例减压阀
DREB6X
0811402051 DREB6X-11/175MG24-25Z4M
规格 6
组件系列 1X
大工作压力 315 bar
先导流量  ≈ 0.6 l/min
大流量 40 l/min
安装位置  任意
重量  2.4kg
环境温度范围  -20 … +50℃
液压油温度范围  -20 … +80℃
粘度范围  10 … 800mm²/s
滞后  ≤ 1%
控制值压力特性曲线的制造公差  ≤ 10%
大线圈电流  2.5A
电磁线圈电阻（20 °C 时的低温值）  3Ω
占空比  100%
防护等级符合 DIN EN 60529  IP65
用于系统压力减压的先导式阀门，位于执行机构（仅内部先导油供油）
三通型号
可通过线圈电枢位置相对于压缩弹簧调节
位置控制，小滞后 < 1%，驱动时间短
大压力限制（即使有故障电子元件）
用于底板安装：孔图按 ISO 4401
DREB6X 型比例减压阀属于先导式减压阀；其主级为三通型号。先导控制阀（DBV 先导级）具有通过 P 的流量控制的内部先导油供油。操作由作用于弹簧的位置控制比例电磁铁进行。从而实现短驱动时间和小滞后。可通过线圈电流对 A 处压力（执行机构）进行无级设置进而减少对阀门的使用。

力士乐REXROTH先导式比例减压阀，内置有电子控制单元(OBE)和位置反馈器
型号DREBE6X
通径(NG)6
设备系列1X
工作压力P315 bar,T 250 bar
体积流量40 l/min
特征
-具有位置反馈功能和内置式电子控制单元的先导阀，用于降低负载上的系统压力(控制油仅在内部)
-三通型式(P-A/A一T)，Pmin一PT
-可通过衔铁相对于压缩弹簧的位置进行调节
-位置可调，小滞后量<1%，执行时间短，参见技术参数
-即使当电子控制单元损坏时，也能程度地实现过压保护(线圈电流Ⅰ>Imax)
-用于阀板安装，安装孔符合ISO 4401-03-02-O-O5，安装板根据产品目录RC45053(单独订购)
-线缆插座根据DIN 43563-AM6，参见产品目录RD o80o8(单独订购)
-适用于内置式电子控制单元
CE，EMV规范EN 61000-6-2:2002-08和EN 61000-6-3:2002-08均能满足
U=24 Vnom
电气连接6P+PE
控制信号
标准型0...+10 V(A1)
变型4...20 mA (F1)
出厂时已校准阀特性曲线
概述
DREBE6X型比例减压阀为先导型式，主级为三通构造。通过Р将流量经过调节的控制油供应给先导阀(DBV-先导级)。
通过带有内置式电子控制单元的位置可调式比例电磁铁进行控制。使用这些阀可以根据设定值连续调节、降低A(负载)中的压力。
基本原理
通过电子控制单元确定某个设定值，对A中的系统压力进行调节。电子控制单元根据设定值，以克服弹簧力的方式控制电磁铁的位置。比例电磁铁根据弹簧特性曲线进行准确定位。通过流量调节阀,从Р将流量小于0.6 l/min的液压油供应给先导级。
将先导压力与A中的负载压力(外加弹簧力)进行比较和调节。弹簧使得T中的PAmin=P。
提供程度的过压保护
如果电子控制单元中出现故障，并且因此失控而超过了线圈电流(1ax），则主要由弹簧力来实现过压保护。
常规参数
结构型式
先导级  座阀
主级  滑阀
控制  具有位置调节功能的比例电磁阀，OBE
安装方式  板式连接，NG6安装孔 (ISO 4401-03-02-0-05)
安装位置  任意
环境温度范围  -20...+50℃
重量  3.3kg
抗振强度，试验条件  25g，三维随机振动试验(24小时)
液压参数(使用HLP46的测定值，⑧油=40°C士5°C)
液压油  符合DIN 51524...535标准的液压油，可根据需要使用其它介质
粘度范围
推荐值  20...100mm²/s
允许值  10...800mm²/s
液压油温度范围  -20...+70℃
液压油的允许污染程度清洁度等级根据ISO 4406 (c)  等级18/16/13 1
A中的调节压力(当Qmin= 1 Vmin  75  175  310bar
A中的小压力 0(相对)或者T中的压力bar
Р中的小入口压力bar  pp=PA+=
工作压力接口P:315bar
压力接口T:250bar(B封闭)
控制油流量  0,6l/min大约(可调)
流量  40l/min
静态/动态参数滞后量  ≤1%调节压力
加工公差  ≤士5%调节压力
执行时间
100%信号变化  50ms
10%信号变化  20ms
温度波动  <1%当AT= 40℃
电气参数，集成于阀中的电子控制单元
相对通电持续率  100% ED
防护等级  lP65，根据DIN 40050和IEC14434/5
连接  线缆插座6P+PE,DIN 43563
电源电压  24 V一nom
端子A:  21 V=/40 V=
端子B:0V  波度2V=
功耗  电磁铁45 mm =40 VA
外部保险丝  2,5 AF
输入端，“标准"型A1  差分放大器，R =100 kS
端子D : Ue  0...+10 v
端子E∶  0V
输入端，类型“mA信号”F1  负载,Rh=200Q
端子D:ID-E  4...20 mA
端子E:lD-E  电流回路Id-e反馈
对应于0V的差分输入电压   D→B  E→B  18V
测试信号，类型“标准”A1  LVDT
端子F:UTest  0...+10 V
端子C:  基准电压0V
输入端，类型“mA信号”F1  外部负载200...50o上的LVDT信号4...20 mA
端子F∶IF-c 4...20 mA输出
端子C∶lF-c 电流回路lf-c反馈
推荐使用的电缆 参见插头针脚配置小于20 m 7 x0,75 mm²小于40 m 7 x 1 mm²
德国力士乐REXROTH比例减压阀订货号和型号：
0811402080 DREBE6X-1X/175MG24K31A1M
0811402081 DREBE6X-11/310MG24K31A1M
0811402082 DREBE6X-11/75MG24K31A1M
0811402083 DREBE6X-1X/175MG24K31F1M
0811402300 DREBE6X-1X/310MG24K0B5M
R901084277 DREBE6X-10/75MG24K31F1M

力士乐REXROTH减压阀DREBE6X-1X/75MG24K31A1M
0811402082 DREBE6X-11/75MG24K31A1M
公称尺寸 6, P → A, 通过集成电子元件实现电气控制, 24 VDC
液压  阀门  压力阀  比例减压阀  减压阀
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
先导式
连接图    ISO 4401-03-02-0-05
产品系列    DREBE
工作压力. [bar]    315.0
体积流量 [l/min]    40.0
活塞符号    P → A
连接类型    底板安装
标称尺寸    6
驱动类型    通过集成电子元件实现电气控制
连接数    3
开关位置数    2
电源电压    24 VDC
电插头    7 芯设备插头 (6 + PE)
电气连接说明    设备插头 7 针 (6 + PE) 符合 EN 175201-804
连接    模拟，额定值 0 … 10 V
液压油    HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    3.66

力士乐REXROTH减压阀 DREBE6X-1X/310MG24K31A1M
0811402081 DREBE6X-11/310MG24K31A1M
公称尺寸 6, P → A, 通过集成电子元件实现电气控制, 24 VDC
液压  阀门  压力阀  比例减压阀  减压阀 DREBE6X-1X/310MG24K31A1M
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
先导
连接图    ISO 4401-03-02-0-05
产品系列    DREBE
工作压力. [bar]    315.0
体积流量 [l/min]    40.0
活塞符号    P → A
连接类型    底板安装
标称尺寸    6
驱动类型    通过集成电子元件实现电气控制
连接数    3
开关位置数    2
电源电压    24 VDC
电插头    7 芯设备插头 (6 + PE)
电气连接说明    设备插头 7 针 (6 + PE) 符合 EN 175201-804
连接    模拟，额定值 0 … 10 V
液压油    HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    3.66

力士乐REXROTH比例减压阀0811402080
减压阀 DREBE6X-1X/175MG24K31A1M
0811402080 DREBE6X-11/175MG24K31A1M
公称尺寸 6, , P → A, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。可靠地将压力降至指令值信号。
滑阀
由伺服电动机控制的
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DREBE
工作压力[bar]    315
流量[l/min]    40
滑阀符号    P→A
连接类型    底板安装
大小    6.
驱动类型    带车载电子设备的电气
端口数    3.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，命令值0…10 V
符合性说明    CE–根据EMC指令2014/30/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    3.68


力士乐REXROTH带集成电子元件 (OBE) 和位置反馈的直动式比例溢流阀
DBETBEX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
重量  2.7kg
安装位置  任意
环境温度范围  -20 … +50℃
占空比  100%
防护等级符合 DIN EN 60529  IP65
电源  24V
电源电压范围   40 … 21V
液压油温度范围  -20 … +70℃
滞后  ≤ 0.2%
反向死区  ≤ 0.1%
带有集成电子元件和位置反馈的直动式阀门，用于限制系统压力
可通过线圈电枢位置相对于压缩弹簧调节
位置控制，小滞后 < 0.2%，驱动时间短
大压力限制（即使有故障电子元件）
用于底板安装：孔图按 ISO 4401
DBETBEX 型比例溢流阀是一种采用锥阀结构的远程控制阀（先导控制阀），可用于限制系统压力。它们由位置控制的比例电磁铁启动。此阀门具有驱动时间短和低滞后的特点。
德国力士乐REXROTH比例溢流阀订货号和型号：
0811402070 DBETBEX-10/315G24K31A1M
0811402073 DBETBEX-10/250G24K31A1M
0811402075 DBETBEX-10/180G24K31F1M



力士乐REXROTH比例溢流阀，先导式
型号DBEM 和 DBEME
-尺码10至32
-组件系列7X
-大工作压力350巴
-大流量：700升/分钟
特性
-用于限制系统压力的先导阀
-通过比例电磁阀进行操作
-底板安装和螺纹连接：根据ISO 6264的端口模式
-大压力限制
-来自单一来源的阀门和控制电子设备
-DBEME型集成电子设备（OBE）：
指令值压力特性曲线制造公差小
-DBEM型外部控制电子设备（单独订购）
功能、部分
DBEM型阀门是先导式泄压阀。它们用于限制液压系统中的工作压力。通过这些阀，可以根据电指令值连续调节要限制的压力。
这些阀门主要由带有主阀芯插入件的壳体、具有大压力限制的夹层板阀和比例先导控制阀组成。
DBEM型。..
施加在通道P上的压力作用在主滑阀上。同时，端口P处的压力通过配备有喷嘴的控制管路施加到主滑阀的弹簧加载侧。通过连接孔，压力同时施加到比例先导控制阀的提升阀上。先导提升阀处的液压力与比例电磁阀的指令值相关力相反。
如果液压力超过电磁阀力，先导提升阀将打开。先导油现在可以通过控制管路流入端口Y并流入油箱；因此，在控制管线上的主阀芯处产生压降。从端口P到T的连接被释放。主滑阀控制端口P处的设定工作压力。
作为对不可接受的高压的液压保护，集成了弹簧式泄压阀。该大压力限制预设为相关压力额定值。在阀的工作范围内，提升阀由弹簧保持在阀座上，从而关闭。如果主滑阀弹簧室中的压力超过阀门的大允许设定压力，提升阀将压在压缩弹簧上，与弹簧室的连接将打开。先导油通过端口Y流入油箱。由于控制管路的作用，主滑阀处出现压降。从端口P到T的连接被释放。主滑阀控制端口P中的设定大工作压力。如有必要，可以通过调节元件降低预设压力。端口Y必须通过外部管道连接到油箱。与油箱的连接应无压力。通过端口X，阀门可以卸载或限制大压力。
DBEME型-带集成电子设备（OBE）
在功能和设计方面，这些阀门对应于DBEM型。在比例电磁阀上，壳体上有更多的控制电子设备。
电源和指令值电压被施加到连接器上。
在工厂，指令值压力特性曲线的调整具有很小的制造公差。
技术数据
一般尺寸    10通径  25通径  32通径
重量
–DBEM型   4.5kg   5.3kg   6.4kg
–DBEME型   4.7kg   5.5kg   6.6kg
–DBEMG型   7kg   6,74kg   6.4kg
–DBEMEG型 7,2kg   6,94kg   6.6kg
安装位置  任意
储存温度范围  –20至+80°C
环境温度范围
–DBEM型  –20至+70°C
–DBEME型  –20至+50°C
液压（用HLP46测量，ϑ油=40±5°C）
大工作压力
–端口P和X  350bar
–端口T  315bar
–端口Y   在零压力下单独连接到油箱
大设定压力
–压力额定值50    50bar
–压力等级100    100bar
–压力等级200    200bar
–压力等级315    315bar
–压力等级350    350bar
大压力限制，在交付时设置。如有必要，该值可能会降低
–压力等级50巴  至75巴
–压力等级100巴  至135巴
–压力等级200巴  至240巴
–压力等级315巴  至350巴
–压力等级350巴  至390巴
液压油温度范围  –20至+80°C
粘度范围  15至380mm2/s
电气集成电子（OBE）
电源电压
–标称电压   24VDC
–下限   21VDC
–上限   35VDC
电流消耗  ≤1.5A
所需保险丝保护  2A，时滞
输入
-电压   0至10V
-电流   4至20mA
输出-实际电流值mV 1 mV≙1 mA
阀门防护等级符合EN 60529 IP 65，配合连接器已安装并锁定
电气连接
符合DIN EN 175301-803的匹配连接器（黑色）
材料编号R901017011（单独订购）
符合DIN EN 175201-804的配合连接器，线路横截面为0.5至1.5 mm2的焊接触点
七芯插头塑料版本，
材料编号R900021267（单独订购）
七芯插头金属版本，
材料编号R900223890（单独订购）
DBEME型集成电子设备（OBE）
函数
电子设备通过端口A和B提供电压。命令值被施加到差分放大器端口D和E。
通过特性曲线生成器，将指令值电磁阀电流特性曲线调整到阀，从而补偿液压系统中的非线性，并创建线性指令值压力特性曲线。
电流控制器根据电磁线圈电阻控制电磁电流。
用于控制比例电磁阀的电子设备的功率级是一个斩波放大器，其循环频率约为180 Hz至400 Hz。输出信号是脉宽调制（PWM）的。
为了检查电磁阀电流，可以在引脚F（+）和引脚C（-）之间的连接器处测量与电磁阀电流成比例的电压。1 mV对应1 mA电磁阀电流
对于DBEM型阀，可以使用命令值衰减器电位计“Gw”更改外部放大器的制造公差。使用参数“限制”设置数字放大器。
在这方面，不得超过技术数据规定的控制电流。
为了能够将多个阀门调整到相同的特性曲线，不要将压力设置为高于要求值为100%的压力额定值的大设定压力。
德国力士乐REXROTH比例溢流阀订货号和型号：
R901335399 DBEM10-7X/315YG24K4M
R901335400 DBEM10-7X/200YG24K4M
R901335402 DBEM10-7X/100YG24K4M
R901358168 DBEM10-7X/315XYG24K4M
R901363276 DBEM10-71/350YG24K4V
R901353036 DBEM20-7X/200YG24K4M
R901363279 DBEM20-7X/100YG24K4V
R901353030 DBEM20-7X/200XYG24-8K4M
R901412035 DBEM20-7X/315XYG24-8K4M-5
R901353042 DBEM20-7X/315YG24K4M
R901455824 DBEM30-7X/100XYG24K4M
R901353056 DBEM30-7X/200YG24K4M
R901353060 DBEM30-7X/350YG24K4M
R901363286 DBEME10-7X/100YG24K31A1V
R901538388 DBEME10-7X/315YG24K31F1V
R901344448 DBEME10-71/315YG24K31A1M
R901353062 DBEME10-7X/200YG24K31A1M
R901353063 DBEME10-7X/315XYG24K31A1M
R901401760 DBEME10-7X/315YG24K31F1M
R901358181 DBEME10-7X/100YG24K31A1M
R901358182 DBEME10-7X/350YG24K31A1M
R901378240 DBEME20-7X/200Y/G24K31/A1M
R901335395 DBEME20-7X/100YG24K31A1V
R901353065 DBEME20-7X/200YG24K31A1M
R901353067 DBEME20-71/315XYG24K31A1M
R901353070 DBEME20-7X/315YG24K31A1M
R901353074 DBEME20-7X/350YG24K31A1M
R901353075 DBEME30-7X/200YG24K31A1M

力士乐REXROTH比例溢流阀 DBEM30-7X/350YG24K4M
R901353060 DBEM30-71/350YG24K4M
公称尺寸 30, P → T，P → Y, 通过外部电子元件实现电气控制
液压  阀门  压力阀  比例溢流阀  比例溢流阀
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号.
座阀
先导式
压力等级 350 bar
数字电子元件
连接图    ISO 6264
产品系列    DBEM(E)
工作压力. [bar]    350.0
体积流量 [l/min]    700.0
活塞符号    P → T，P → Y
连接类型    底板安装
标称尺寸    30
驱动类型    通过外部电子元件实现电气控制
连接数    4
开关位置数    2
电源电压    24 VDC
电插头    3 芯设备插头 (2 + PE)
电气连接说明    3 芯设备插头 (2 + PE)，符合 EN 175301-803 标准
液压油    HETG、HFC、HL、HLP
密封件    NBR
重量 [kg]    6.38

力士乐REXROTH带集成电子元件 (OBE) 的先导式比例溢流阀
DBEME
组件系列 7x
大工作压力 350 bar
用于限制系统压力的先导式阀门
通过比例电磁铁控制
用于底板安装和螺纹连接：油口安装面符合 ISO 6264
大压力限制
阀和控制电子元件都出自同门
设定值压力特性曲线的制造公差小的集成电子元件 (OBE)
功能
DBEM 型阀门是一种带有集成电子元件 (OBE) 的先导式溢流阀。此类阀用于限制液压系统的工作压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成包括带有主阀心的壳体、具有大压力限制的叠加阀以及比例先导控制阀。在比例电磁铁上，还配备带控制电子元件的壳体。将电源电压和控制值电压施加于连接器。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。
型号 DBEME...
施加在通道P中的压力作用于主阀芯。同时，油口P处压力通过带喷嘴的控制油路施加于主阀芯的弹簧负载侧。同时通过连接孔将压力施加到比例先导控制阀的阀架。先导座处液压力可克服比例电磁铁的控制值相关力。如果液压力超过线圈磁力，先导座将会打开。此时先导油即可通过控制油路流向油口 Y 以及油箱；因此控制油路上的主阀芯处将会产生压降。释放从油口P到T的连接。主阀芯可控制油口P处的设定工作压力。
由于液压保护可防止出现异常高压值，因此已集成弹簧负载溢流阀。此大压力限制为基于相关压力等级进行的预设值。在阀门工作范围内，弹簧可将阀架固定于阀座，并且阀芯由此关闭。
如果主阀芯弹簧腔处压力超过阀门的大允许调定压力，则阀架将贴紧压缩弹簧，并且与弹簧室的连接将打开。先导油通过油口Y流入油箱。由于存在控制油路，在主阀芯处产生了压降。释放从油口P到T的连接。主阀芯控制油口P处设定的大工作压力。必要时还可通过调节元件减小预设压力。油口Y必须从外部管式连接至油箱。需在卸压后连接油箱。可通过油口X对阀门进行卸载或限制大压力。
德国力士乐REXROTH比例溢流阀订货号和型号：
R901344448 DBEME10-71/315YG24K31A1M
R901353062 DBEME10-7X/200YG24K31A1M
R901353063 DBEME10-7X/315XYG24K31A1M
R901401760 DBEME10-7X/315YG24K31F1M
R901358181 DBEME10-7X/100YG24K31A1M
R901335395 DBEME20-71/100YG24K31A1V
R901353065 DBEME20-7X/200YG24K31A1M
R901353067 DBEME20-71/315XYG24K31A1M
R901353070 DBEME20-7X/315YG24K31A1M
R901353074 DBEME20-7X/350YG24K31A1M

力士乐REXROTH比例溢流阀R901358181
比例溢流阀 DBEME10-7X/100YG24K31A1M
R901358181 DBEME10-70/100YG24K31A1M
公称尺寸 10, , P → T，P → Y, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力额定值100巴
模拟电路
产品属性
连接图    ISO 6264
产品系列    DBEM（E）
工作压力[bar]    350
流量[l/min]    700
滑阀符号    P→T，P→Y
连接类型    底板安装
大小    10
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，命令值0…10 V
符合性说明    CE–电磁兼容性2014/30/EU
液压油    HL、HLP、HETG、HFC
密封    NBR
重量[kg]    4.62
REXROTH齿轮泵PGP2-22/006RE20VE4
