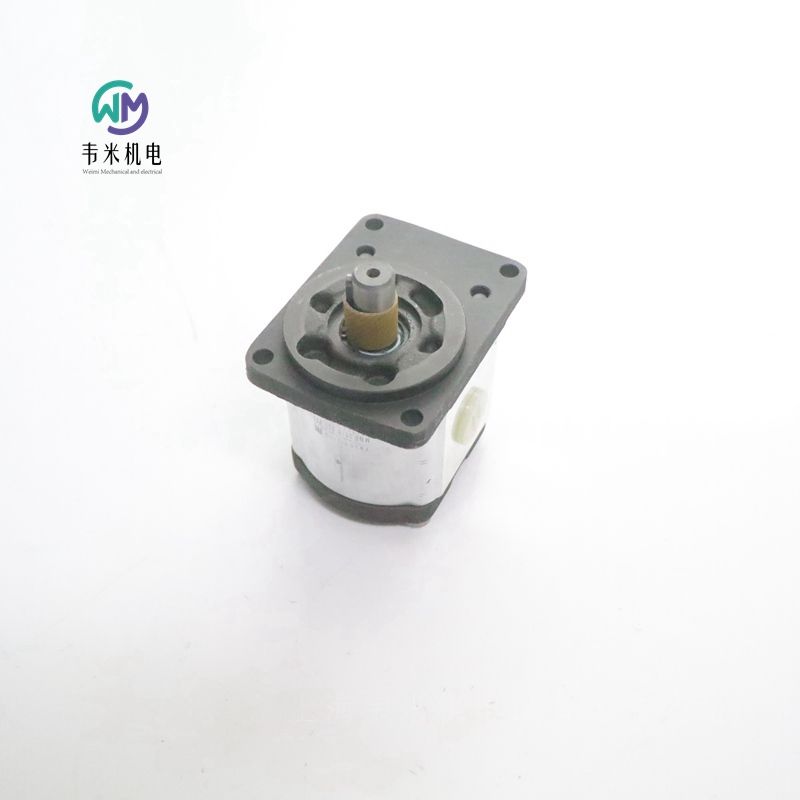

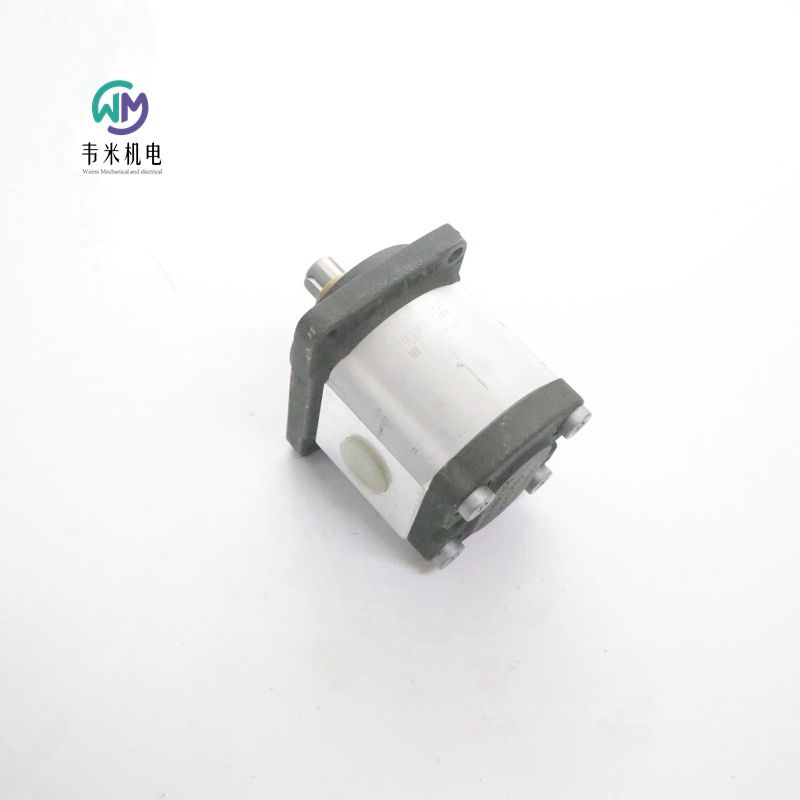

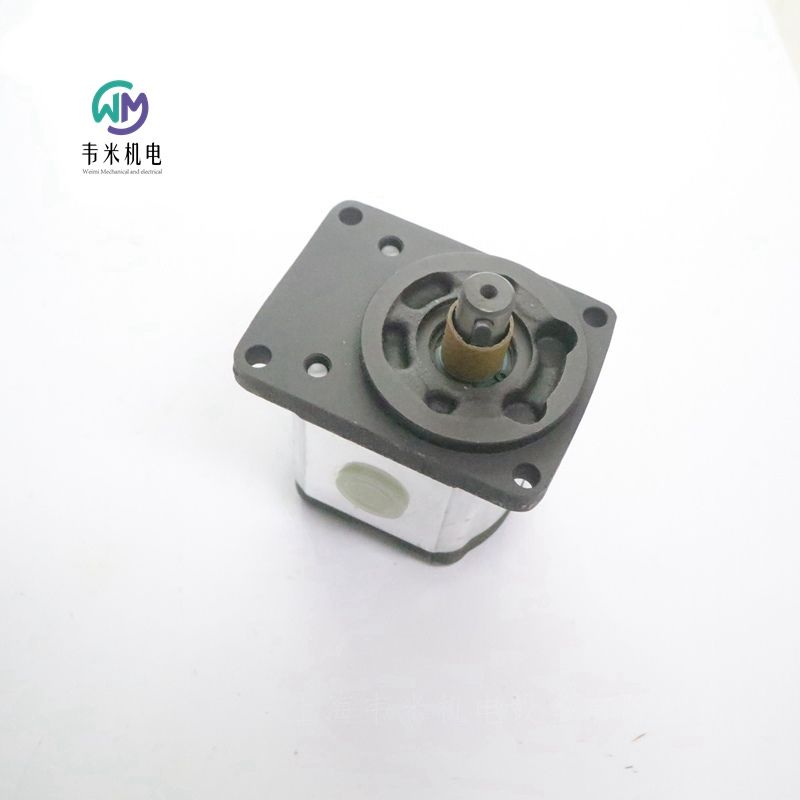

REXROTH齿轮泵0510625077 AZPF-11-016RAB01MB，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

力士乐REXROTH外啮合齿轮泵

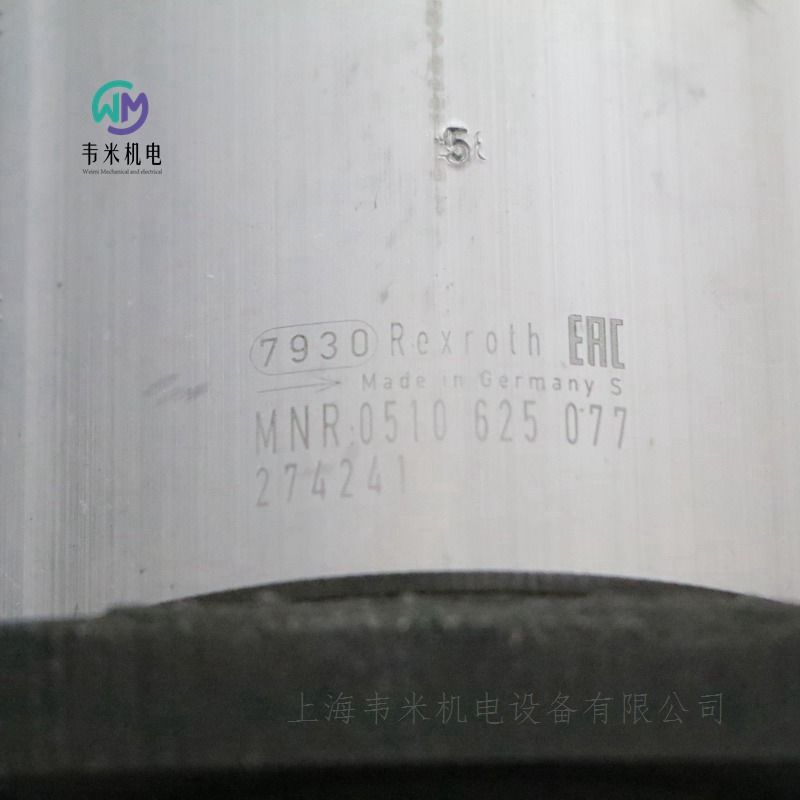

0510625077
齿轮泵 AZPF-11-016RAB01MB
16 cm^3/转, 右转, 圆柱式 ISO 直径 18 mm, 矩形法兰直径 80 mm, 螺纹 UN-2B SAE O 型圈
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min]    38.2
标称尺寸[cm³/rev]    16
间歇压力[bar]    210
转速[rpm]    2390
驱动轴    直轴ISO直径。18毫米
旋转方向    顺时针旋转
前盖    矩形法兰直径。80毫米
外壳材料    铝
噪音水平    标准噪声级
应用    一般的
产品    外齿轮装置
功能    泵
模型    F型（4…28立方厘米/转）
系列    轴承直径18mm
版本    磷化、钉扎
端口连接    管螺纹DIN EN ISO 228-1
密封材料    NBR
后盖    标准（铸铁）
重量[kg]    3.8

力士乐REXROTH外啮合齿轮泵 高性能
AZPF
平台 F
固定排量
规格 4 … 28
连续压力达 250 bar
间歇压力达 280 bar
大量生产情况下，也能保持恒定的高品质
使用寿命长
采用滑动轴承，适合重负荷应用
驱动轴符合 ISO 或 SAE 标准，以及客户解决方案
管路油口：连接法兰或螺纹
可以实现多台泵的组合
基本信息
外啮合齿轮泵的主要作用是将机械能（扭矩和转速）转变成液压能（流量和压力）。为了减少热损失，力士乐的外啮合齿轮装置提供了非常高的效率。这种高效率是通过与压力相关的间隙密封以及高精密的制造技术实现的。
力士乐外啮合齿轮泵有四种机座大小：平台 B、F、N 和 G。在一个平台中通过不同的齿轮宽度实现不同排量。这些泵有标准，高性能，SILENCE和SILENCE PLUS版本。通过各种法兰，轴，阀组件和多个泵组合，可以创建更多的设计变体。
输送原理
在旋转运动期间脱离啮合的齿使齿腔变得自由。所产生的负压以及容器中液压油液位上的压力会导致液压油从容器中流出到泵。该液压油充满齿腔，并沿箭头方向（参见剖视图）沿着壳体从吸入口输送到压力侧。 在此，齿再次啮合，从齿腔中排出液压油，并防止回流到吸气腔中。
结构款式
外啮合齿轮泵主要由安装在轴承衬套中的齿轮对以及带有前盖和端盖的壳体组成。
通常用轴密封件密封的传动轴穿过前盖。轴承力由滑动轴承吸收。它们专为高压而设计，具有出色的紧急运行性能-尤其是在低速情况下。
齿轮有12个齿。这使流速脉动和噪音辐射保持较低。压力室的密封件取决于工作压力。这样可实现高效率。在齿腔中产生的工作压力在特别设计的压力场中被导向轴承衬套的外部，从而将它们紧紧地压在齿轮上。施加的压力场受到特殊密封件的限制。通过根据压力在齿轮和壳体之间设置的小间隙来确保齿轮到壳体的圆周上的密封件。
德国力士乐REXROTH外啮合齿轮泵订货号和型号：
0510225006 AZPF-12-004RCB20KB
0510425009 AZPF-11-008RCB20MB
0510425320 AZPF-11-010LRR12MB
0510525011 AZPF-10-011RHO30MB
0510225023 AZPF-11-004RAB01MB
0510225010 AZPF-10-004RRR12MB
0510225013 AZPF-10-004RRR20MB
0510325013 AZPF-11-005RRR20MB
0510325016 AZPF-11-005RQR20MB
0510325006 AZPF-11-005RCB20MB
0510425022 AZPF-12-008RCB20KB
0510225027 AZPF-12-004RCB20MB
0510425020 AZPF-11-008RRR20MB
0510425022 AZPF-12-008RCB20KB
0510425044 AZPF-11-008RAB01MB
0510525009 AZPF-11-011RCB20MB
0510525018 AZPF-11-014RCB20MB
0510525033 AZPF-11-011RQR20MB
0510525076 AZPF-11-011RAB01MB
0510525311 AZPF-11-011LCB20MB
0510625013 AZPF-11-019RCB20MB
0510625033 AZPF-12-016RCB20MB
0510625042 AZPF-11-016RQR20MB
0510625022 AZPF-11-016RCB20MB
0510625077 AZPF-11-016RAB01MB
0510725030 AZPF-12-022RCB20KB
0510725102 AZPF-11-022RRR20KB-S0081
0510325319 AZPF-11-005LRR20KB-S0081
0510725114 AZPF-22-028RHO30KB
0510725349 AZPF-21-022LFB20MB
0510425025 AZPF-11-008RQR20MB
0510425307 AZPF-11-008LCB20MB
0510900060 AZPFF-11-014/005RCB2020MB
0510665334 AZPFF-10-016/016LFB2020MB
0510901030 AZPFF-12-008/005RRR2020MB （1518222120 1517222375）
0510565009 AZPFF-10-011/005RCB2020MB

力士乐REXROTH齿轮泵AZPF-11-011RHO30MB
0510525011 AZPF-10-011RHO30MB
11 cm^3/转, 右转, 锥体 1:8, 矩形法兰，直径 36.47 mm (M8), 螺纹 UN-2B SAE O 型圈
液压  泵  外啮合齿轮泵  齿轮泵
外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有极高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。
大批量生产确保始终如一的高品质
驱动轴可满足 ISO 或 SAE 以及客户特定解决方案的要求
使用寿命长
高负载滑动轴承
管路油口：连接法兰或螺纹
体积流量 [l/min]    38.5
Nominal size [cm³/rev]    11.0
间歇压力 [bar]    280.0
转速 [rpm]    3500.0
Drive shaft    锥形带轴键 1:8
旋转方向    从轴端方向看，顺时针旋转
前端盖    矩形法兰，中央圆直径 36.47 mm (M8)
外壳材料    铝制
噪声级    标准噪声级
产品    外啮合齿轮单元
功能    泵
Model    High perf (F) (4..28 cm³/U)
Series    轴承直径 18 mm
Version    磷化处理
油口    方形法兰（意大利版）
密封材料    NBR
后端盖    标准（灰铸铁）
重量 [kg]    3.31

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐REXROTH比例节流阀
R901436213 2WFCE25S330L-1X/M/24A1
规格 25，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于内部活塞位置反馈，精度很高。
滑阀
先导式操作
线性流动特性
产品属性
连接图 ISO 7368-BB-08-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A–B，B–A
连接类型 插装阀
标称流量[l/min] 330
尺寸 25
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
连接性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/欧盟RoHS指令2011/65/欧盟REACH法规（EC）第1907/2006号
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.76

力士乐REXROTH比例插装阀
R901388127 2WFCE32S320L-1X/M/24A1
R901388127 2WFCE32S320L-10/M/24A1
规格 32，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高
滑阀
先导式操作
产品属性
连接图 国际标准化组织7368-BC-09-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 320
尺寸 32
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
连接性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.77

力士乐REXROTH比例节流阀
R901430250 2WFCE32S320L-1X/M/24G1
规格 32，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高
滑阀
先导式操作
产品属性
连接图 ISO 7368-BC-09-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 320
尺寸 32
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，12极（11+PE）
电气连接说明 连接器12极（11+PE）符合EN 175201-804标准
连接性 模拟，指令值4…20mA
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.78

力士乐REXROTH比例节流阀
R901388128 2WFCE40S500L-1X/M/24A1
规格 40，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高
线性流动特性
滑阀
先导式操作
产品属性
连接图 ISO 7368-BD-10-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 500
尺寸 40
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
连接性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 7.4

力士乐REXROTH比例插装阀
R901451948 2WFC40S500L-1X/M/K4
R901451948 2WFC40S500L-10/M/K4
规格 40，A → B，B → A，外接放大器，24 V DC
高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于外部活塞位置反馈，精度很高。
滑阀
先导式操作
线性流动特性
产品属性
连接图 ISO  7368-BD-10-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A–B，B–A
连接类型 插装阀
标称流量[l/min] 500
尺寸 40
驱动类型 带外部电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2+PE）
电气连接说明 符合DIN EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 7.17

力士乐REXROTH比例插装阀
R901430258 2WFCE40S500L-1X/M/24G1
规格 40，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高
滑阀
先导式操作
产品属性
连接图 ISO 7368-BD-10-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 500
尺寸 40
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，12极（11+PE）
电气连接说明 连接器12极（11+PE）符合EN 175201-804标准
连接性 模拟，指令值4…20mA
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 7.42

力士乐REXROTH先导式比例方向插装阀
R901388132 2WFCE50S1000L-1X/M/24A1
节流控制
规格 50，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于内部活塞位置反馈，精度很高。
滑阀
先导式操作
线性流动特性
产品属性
连接图 ISO 7368-BE-11-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A–B，B–A
连接类型 插装阀
标称流量[l/min] 1000
尺寸 50
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
连接性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/欧盟RoHS指令2011/65/欧盟REACH法规（EC）第1907/2006号
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 10

力士乐REXROTH比例节流阀
R901451944 2WFC32S320L-1X/M/K4
规格 32，A → B，B → A，外接放大器，24 V DC
高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于外部活塞位置反馈，精度很高。
滑阀
先导式操作
线性流动特性
产品属性
连接图 ISO 7368-BC-09-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A–B，B–A
连接类型 插装阀
标称流量[l/min] 320
尺寸 32
驱动类型 带外部电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.54

力士乐REXROTH先导式比例方向插装阀
FES
规格 25, 32, 40, 50, 63
组件系列 3X
大工作压力 315 bar
温度范围  -20 … +80℃
大工作压力  315bar
粘度范围  15 … 380mm²/s
滞后  < 0.2%
响应灵敏度  < 0.1%
反向死区  < 0.15%
电压类型  直流电压
额定电流  1000mA
感应  6 ... 8mH
振荡器频率  2.5kHz
电气位置测量系统  差动节流
油路块安装技术中的先导式二通比例节流阀
安装尺寸符合 DIN ISO 7368
节流阀芯电动位置控制
可双向流通
如果断电或电缆中断，节流阀芯将自动进入阀座位置，并阻止双向流动
与一个压力平衡阀一起可以应用于压力补偿式流量闭环控制
用于外部模拟电子元件
FES 型阀门为用于油路块安装的先导式两通比例节流阀，用以提供连续流量控制。
技术设置：
阀门由四个主装配件组成：
用于先导油连接且带连接面的盖
带节流阀芯的主阀
带比例电磁铁的先导控制阀
节流阀芯与控制值相关的位置控制，以及由此定义的节流孔开口。
流量取决于节流孔与节流阀芯的位置之间的 ∆p 。
使用位置传感器对节流阀芯位置的理论值进行记录；在电子元件中对控制/理论值进行比较；准备并利用差值作为控制输出，以修正节流阀芯相对比例电磁铁和先导控制阀 的位置。
NG25、32、40 规格的区域与区域的面积比  =  2 : 1，NG 50、63 规格的区域与区域的面积比  =  1.6 : 1。
流动方向 A → B（连接 X 至 A）；
流动方向 B → A（连接 X 至 B）；
可能通过 X 供油的外部先导油。
当启用断开时，节流阀芯将移动到阀座位置，并以无漏油方式阻塞 A → B 的流向。阀芯密封件以无漏油方式将油口 B 密封连接到控制腔；对于内部先导供油，请注意通过先导控制阀从 X 泄漏到 Y 的油！
控制值为 0 V 或 4 mA 的节流阀芯位置已调节，而节流孔仍然位于正重叠位置。
比例电磁铁克服弹簧移动先导阀芯，并打开从控制腔到 Y 的连接；在区域内 A 处的压力和环形区域内 B 处的压力的共同作用下，控制腔内减压且节流阀芯向开口方向移动。
比例电磁铁处流量降低；弹簧移动先导阀芯远离比例电磁铁，并打开从 X 到控制腔的连接；控制腔内压力增大；区域处的压力和弹簧力共同使节流阀芯向闭合方向移动
可与压力补偿器配合使用以提供压力补偿流量控制
一旦位置传感器出现电源电压故障或电缆中断，集成电子元件会停止给线圈供电
控制油口 X 的压力和弹簧力共同使阀芯移动到阀座位置，并阻塞 A → B 的流向。
一般功能：
打开节流阀芯功能：
（假设流量 A → B，且 A 连接到 X）
关闭节流阀芯功能：
（假设流量 A → B，且 A 连接到 X）
流量控制功能：
电源电压故障：
注意；
电源电压故障将导致控制轴突然停机。这一连接中产生的加速力可能导致机械损坏！




力士乐REXROTH三通型号的直动式比例减压阀
3DREP(E) 6
规格 6
组件系列 2X
安装位置  任意位置，好为水平
重量  2kg
温度范围  -20 … +80℃
建议粘度范围  30 … 46
滞后  ≤ 5%
重复精度  ≤ 1%
响应灵敏度  ≤ 0.5%
反向死区  ≤ 1%
大工作压力 100 bar
大流量 15 l/min
电压类型  直流电压
信号类型  模拟
用于控制压力和流向的直动式比例阀
通过带有中心螺纹和可拆卸线圈的比例电磁铁进行操纵
用于底板安装：孔图按 ISO 4401
手动应急操作，可选
弹簧定中的控制滑板
带集成电子元件 (OBE) 的型号 3DREPE
带外部电子元件的型号 3DREP
三通减压阀类型 3 DREP 6.. 由比例电磁铁进行直动式操作。其将电气输入信号转换为比例压力输出信号。比例电磁铁是可控制的湿式插脚直流线圈，带有对中螺纹和可拆卸线圈。这些线圈可选择性地由外部控制电子元件（3DREP 型）或集成控制电子元件（3DREPE 型）进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体
控制阀芯，带压力测量阀芯
带对中螺纹的线圈
可选集成控制电子元件
功能：
通过比例电磁铁设置 A 或 B 中的压力。压力的大小取决于电流。线圈断电后，控制阀芯 将通过压缩弹簧保持在中心位置。油口 A 和 B 连接到 T，以便液压油可以不受阻挡地流入油箱。通过为比例电磁铁（例如线圈“a”）通电，压力测量阀芯和控制阀芯 将向右移动。这样将通过具有渐进流体特性的节流横截面，打开从 P 到 B 及从 A 到 T 的连接。在通道 B 中形成的压力通过压力测量阀芯的表面作用于控制阀芯，抵抗线圈磁力。压力测量阀芯受线圈“b”支撑。如果压力超过线圈“a”上设置的值，将逆线圈磁力方向回推控制阀芯，并建立 B 与 T 的连接，直到重新达到调定压力。
压力与线圈电流成比例。当线圈关闭时，控制阀芯 在压缩弹簧的作用下返回到中心位置。可选手动应急操作元件可在线圈不通电的情况下移动控制阀芯。
注意：
意外激活手动应急操作元件可能会导致不受控制的机器运动！
带两个阀芯位置的阀门（型号 3DREP..A.. 或 3DREP..B..）：
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，双阀芯位置阀仅配有线圈“a” 或线圈“b”。它装有保护塞来代替第二个比例电磁铁。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
控制值：
E 处的参考电位和 D 处的正控制值（或 12 ... 20 mA）导致 A 处产生压力。
E 处的参考电位和 D 处的负控制值（或 12 ... 4 mA）导致 B 处产生压力。
通过“b”侧带线圈的阀门（型号 A），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 A 处产生压力。
通过“a”侧带线圈的阀门（型号 B），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 B 处产生压力。
连接电缆：
推荐：
电缆长度不超过 25 m：型号 LiYCY 5 x 0.75 mm2
电缆长度不超过 50 m：型号 LiYCY 5 x 1.0 mm2
外径 6.5 至 11 mm
在供电侧将屏蔽连接到 PE。
德国力士乐REXROTH比例减压阀订货号和型号：
R900494167 3DREP6C-1X/25A24NK4M
R900962045 3DREP6A-2X/45EG24N9K4/M
R900954417 3DREP6A-2X/25EG24K4/M
R901323921 3DREP6A-2X/45EG24NJK31/V
R900955887 3DREP6C-20/25EG24N9K4/M
R901227875 3DREP6C-21/25EG24N9K4/V-674
R900547100 3DREP6C-1X/25A24N9K4M
R900956100 3DREP6C-2X/16EG24N9K4/M
R900956101 3DREP6C-20=25EG24N9K4/M=00
R900956101 3DREP6C-21=25EG24N9K4/M=00
R900958788 3DREPE6C-21=25EG24N9K31/A1M=00
R900706205 3DREPE6C-21/45EG24N9K31/A1M
R900963713 3DREPE6C-2X/45EG24N9K31/A1V
R900925484 3DREPE6C-2X/25EG24N9K31/A1V
R900700593 3DREPE6C-2X/16EG24N9K31/A1V
R900958859 3DREPE6C-21=25EG24N9K31/F1M=00
R901418062 3DREPE6A-2X/16EG24N9K31/F1V
R900973965 3DREPE6C-2X=25EG24K31/F1M=00
R900930264 3DREPE6C-21=25EG24N9K31/A1V=00
R901051881 3DREPE6A-2X/45EG24N9K31/A1M
R900955784 3DREPE6C-2X/25EG24N9K31/A1M
R901076954 3DREPE6B-2X/25EG24N9K31/F1M

力士乐REXROTH减压阀3DREP6A-2X/45EG24N9K4/M
R900962045 3DREP6A-21/45EG24N9K4/M
公称尺寸 6, P → A / A → T, 通过外部电子元件实现电气控制
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
直动式
压力设置范围高达 45 bar
带隐藏式手动操作
连接图    ISO 4401-03-02-0-05
产品系列    3DREP(E)6
工作压力. [bar]    100.0
体积流量 [l/min]    15.0
活塞符号    P → A / A → T
连接类型    底板安装
标称尺寸    6
驱动类型    通过外部电子元件实现电气控制
连接数    4
开关位置数    2
电源电压    24 VDC
电插头    3 芯设备插头 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    1.46

力士乐REXROTH减压阀3DREPE6C-2X/45EG24N9K31/A1M
R900706205 3DREPE6C-21/45EG24N9K31/A1M
公称尺寸 6, P → A，P → B / A → T，B → T, 通过集成电子元件实现电气控制, 24 VDC
液压  阀门  压力阀  比例减压阀  减压阀
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
直动式
压力设置范围高达 45 bar
带隐藏式手动操作
连接图    ISO 4401-03-02-0-05
产品系列    3DREP(E)6
工作压力. [bar]    100.0
体积流量 [l/min]    15.0
活塞符号    P → A，P → B / A → T，B → T
连接类型    底板安装
标称尺寸    6
驱动类型    通过集成电子元件实现电气控制
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 芯设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
液压油    HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    2.25

力士乐REXROTH比例减压阀R900955887
减压阀 3DREP6C-2X/25EG24N9K4/M
R900955887 3DREP6C-21/25EG24N9K4/M
公称尺寸 6, , P → A，P → B / A → T，B → T, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。可靠地将压力降至指令值信号。
滑阀
直接驱动
压力调节范围可达25巴
压力调节范围可达25巴
带隐蔽式辅助驱动装置
由伺服电动机控制的
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    3DREP（E）6
工作压力[bar]    100
流量[l/min]    15
滑阀符号    P→A，P→B/A→T，B→T
连接类型    底板安装
大小    6.
驱动类型    带外部电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.04


力士乐REXROTH比例压力控制阀 Z3DREE10VP2-1X/100XLG24K31A1M
R901483244 Z3DREE10VP2-10/100XLG24K31A1M
公称尺寸 10，P2 → P1，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
先导
压力等级 100 bar
模拟电子元件
大压力 [bar]    350
大体积流量 [l/min]    120
活塞符号    P2 → P1
连接类型    叠加阀板
标称尺寸    10
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 0 … 10 V
符合性说明    CE - 电磁兼容性 2014/30 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    3.4
REXROTH齿轮泵0510625077 AZPF-11-016RAB01MB
