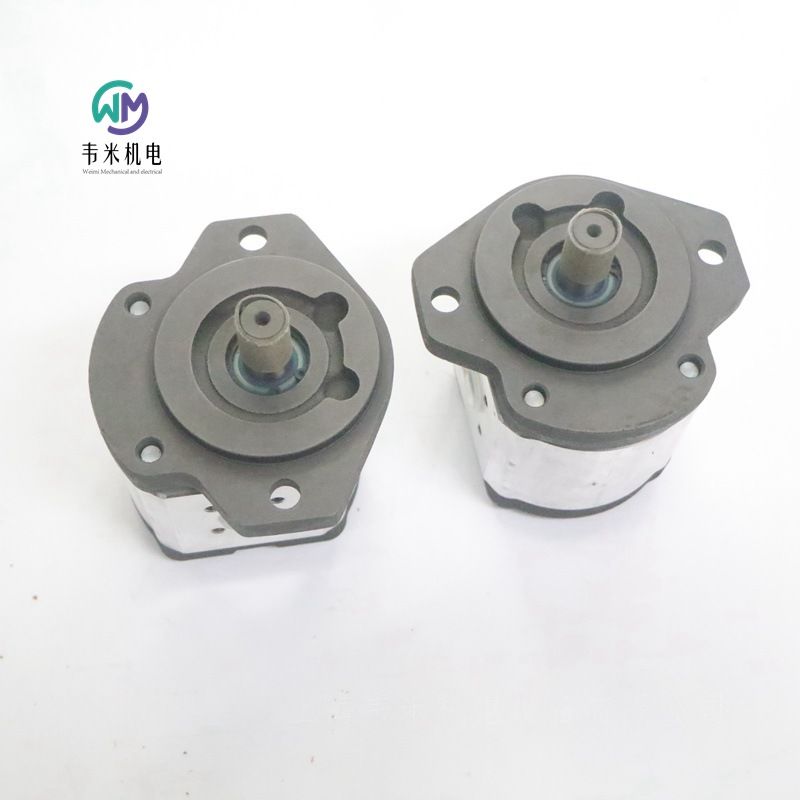

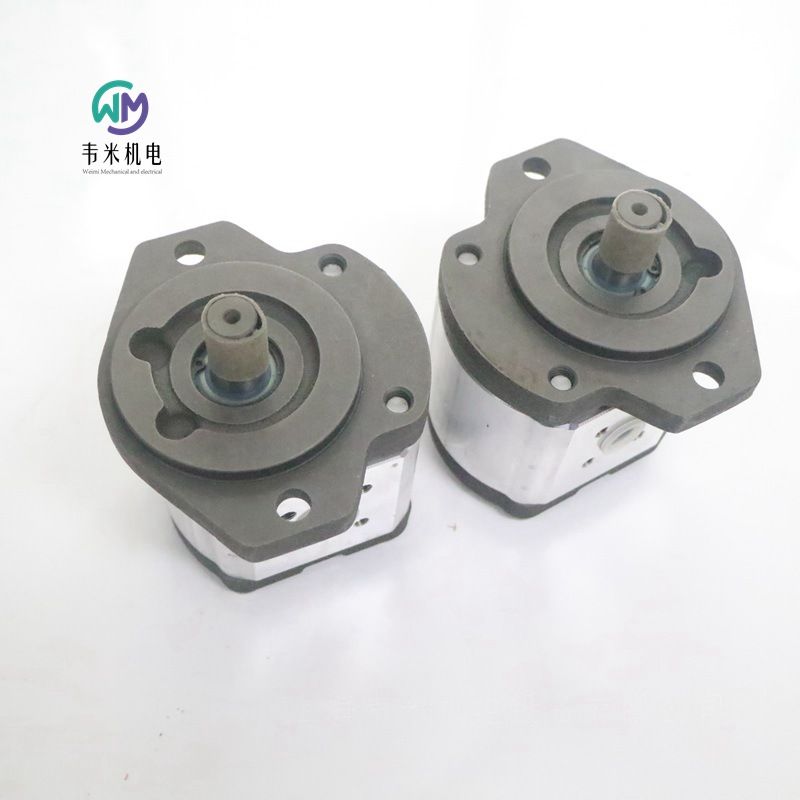

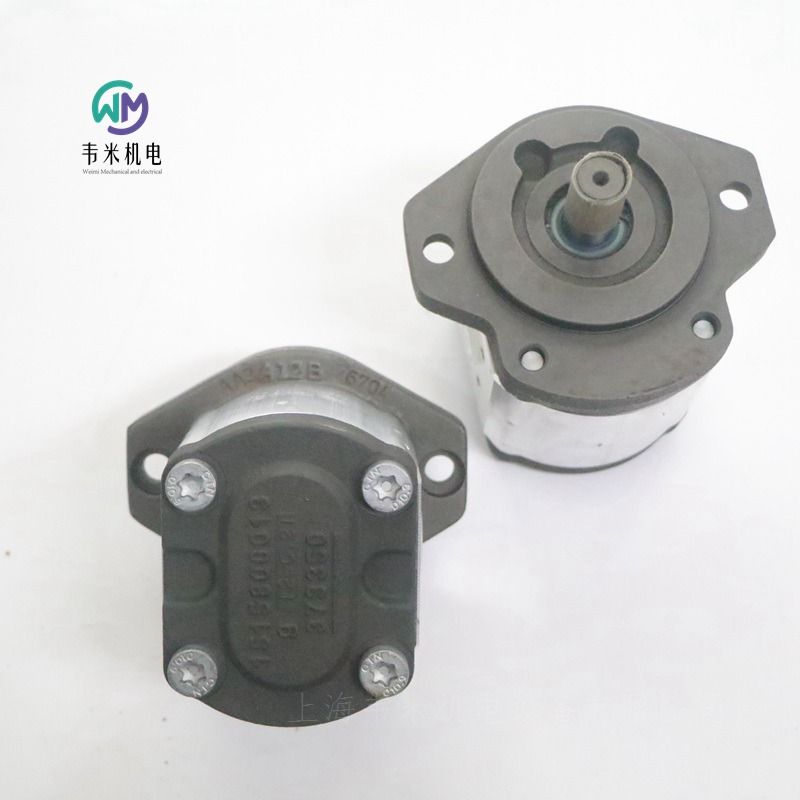

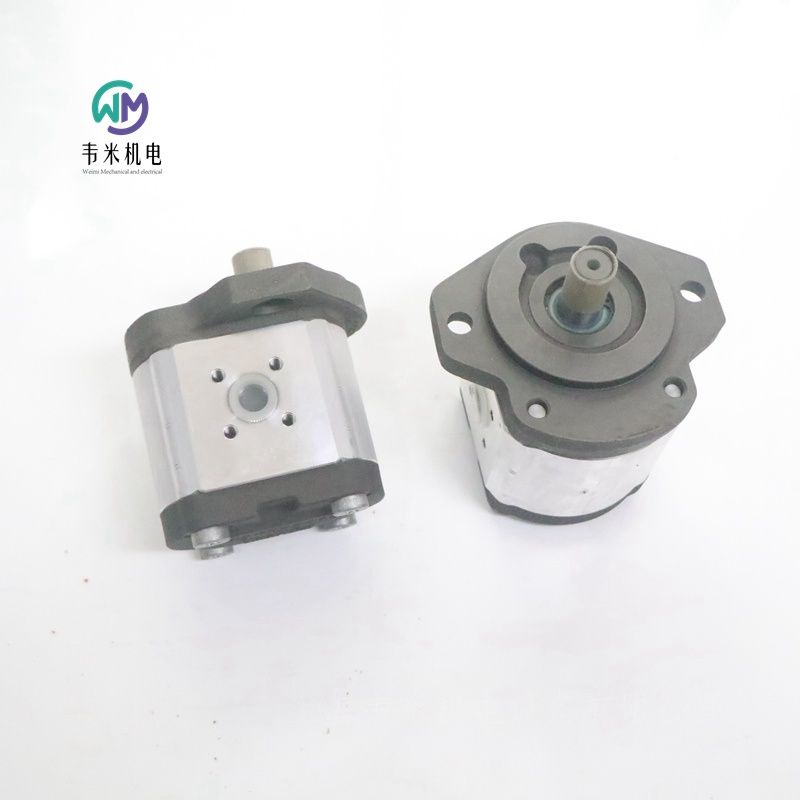

力士乐REXROTH外啮合齿轮泵齿轮泵 AZPF-11-016RQR20MB
0510625042 AZPF-11-016RQR20MB
16 cm^3/转, 右转, 圆柱式\nSAE J744 16-1\n(短款式), SAE J744 82-2 (A), 方形法兰 DIN 3901/3902
外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。
使用寿命长
用于高负载的滑动轴承
端口连接：法兰连接或螺纹连接
传动轴符合ISO或SAE以及客户特定的解决方案
基于大批量生产的始终如一的高质量
流量 [l/min] 48.0
排量 [cm³/rev] 16
间歇性压力 [bar] 200
功能 [rpm] 3000
驱动轴 圆柱式\nSAE J744 16-1\n(短款式)
旋转方向 右转
前端盖 SAE J744 82-2 (A)
材料 铝
噪音水平 标准噪声等级
外啮合齿轮单元 外啮合齿轮单元
功能 泵
类型 类型 F (4 ... 28 cm^3/转)
系列 轴直径 Ø 18mm
版本 磷化处理，销定位
油口 方形法兰 DIN 3901/3902
密封元件 NBR
后端盖 标准
特殊款式 与标准目录的偏差，请参见图纸
重量 [kg] 3.685
力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。
力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀
4WRPE10
规格 10
组件系列 3X
大工作压力 350 bar
额定流量 50 … 80 l/min
用于 I4.0 的数字接口 IO-Link
可靠 - 经过验证且坚固耐用的设计
节能 - 不需要先导油，流量高压差低
灵活 - 适用于位置和速度控制
- 响应灵敏度高，滞后小
安全 - 可借助 ISA 适配器切断第二线圈
IO-Link 接口，可选
三位四通方向阀
4WRPE 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式方向控制阀。
结构
阀门的基本构成包括：
阀体
带有压缩弹簧的控制阀芯
带位置传感器的控制线圈（可选配电子元件保护膜）
行程线圈
带模拟接口或 IO-Link 接口的集成电子元件 (OBE) （可选配衰减阀板）
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，将激活相关线圈。由于磁力发生改变，控制阀芯将扺住相应弹簧进行调节。行程/控制阀芯剖面以与控制值成比例的方式进行控制。在控制值预设值为 0 V 的情况下，电子元件将控制阀芯调节到中心位置。
错误检测
如果出现以下错误情况，电子元件将使控制线圈断电：
低于小电源电压 ≤ 15 V（重新启动 ≥ 17.5 V）。
仅在接口 "F1" 处：
低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。
仅在接口 "L1" 处：
使能未激活，通讯中断
内部 IO-Link 发生故障时
仅在接口 "C6" 处：
额外使能未激活
控制阀芯 在压缩弹簧的作用下保持在机械中心位置（（带有符号 V）不适用于液压中心位置）。
衰减阀板 "D"
衰减阀板降低加速振幅集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜“-967”
要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜 (8)。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
两位四通方向阀
4WRPE 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式方向控制阀。
结构
阀门的基本构成包括：
阀体
带有压缩弹簧的控制阀芯
带位置传感器的控制线圈（可选配电子元件保护膜）
带模拟接口或 IO-Link 接口的集成电子元件 (OBE)（可选配衰减阀板）
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，控制阀芯将扺住相应弹簧进行调节。行程/控制阀芯剖面以与控制值成比例的方式进行控制。正控制值预设时，阀门从 P 到 B 或者从 A 到 T 打开。负控制时，控制阀芯位置无变化。
错误检测
如果出现以下错误情况，电子元件将使控制线圈断电：
低于小电源电压 ≤ 15 V（重新启动 ≥ 17.5 V）。
仅在接口 "F1" 处：
低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。
仅在接口 "L1" 处：
使能未激活，通讯中断
内部 IO-Link 发生故障时
仅在接口 "C6" 处：
额外使能未激活
衰减阀板 "D"
衰减阀板降低加速振幅集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜“-967”
要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
德国力士乐REXROTH比例阀订货号和型号：
0811404766 4WRPE10CB80L-20/G24K0/F1M-810
0811404771 4WRPE10E80SJ-20/G24K0/A1M
R901396520 4WRPE10EA80SJ-3X/M/24A1
R901409007 4WRPE10Q3-80S-3X/M/24A1
R901409007 4WRPE10Q3-80S-30/M/24A1
R901392640 4WRPE10W6-80SJ-3X/M/24F1
0811404552 4WRPE10V80M-20/G24K0/A1M-837
R901392641 4WRPE10V80S-3X/M/24A1
R901514048 4WRPE10V80S-3X/V/24A1
0811404774 4WRPE10E1-80SJ-2X/G24K0/A1M
R901396517 4WRPE10E1-80SJ-3X/M/24A1
0811404818 4WRPE10CB80M-2X/G24K0/A1M-846
0811404767 4WRPE10Q3-80M-2X/G24K0/A1M
0811404752 4WRPE10EA80SJ-20/G24K0/A1M-797
0811404776 4WRPE10WC80SJ-2X/G24K0/B5M
0811404814 4WRPE10KB130P-2X/G24K0/B5M
0811404791 4WRPE10R5-50SJ-2X/G24K0/A1M-830
力士乐REXROTH方向控制阀，直接操作，带集成数字轴控制器（IAC多以太网）
系列4WRPDH
通径6和10
组件系列2X
工作压力350巴
流量100升/分钟（∆p=35巴）
特征
打开
–集成数字轴控制功能（IAC多以太网）
–总线连接/服务接口（sercos、EtherCAT、EtherNet/IP、PROFINET RT、POWERLINK、VARAN）
可扩展
–2个可配置的模拟传感器输入
–1个线性位置测量系统输入（SSI、1Vpp或EnDat 2.2）
处境安全的
-内部安全功能（根据EN 13849-1，可用于4类/PL e）
–符合EMC指令2014/30/EU的CE要求
准确的
–液压控制器
–高响应灵敏度和低滞后
组成
IAC多以太网方向控制阀
电子设备主要由以下部分组成：
带伺服质量控制滑阀和套筒的直接操作方向控制阀
集成数字轴控制器，具有：
–模拟/数字接口（XH2）
–以太网接口（X7E1、X7E2）
–模拟传感器接口（X2M1、X2M2）
–数字传感器接口（X8M）
功能
IAC多以太网阀（基于方向控制阀的集成轴控制器）是一种数字方向控制阀，具有集成轴控制器和以下功能：
位置控制
压力/力控制
闭环速度控制
交替控制（位置-压力/力）
交替控制（流量-压力/力）
pQ功能（流量控制）
这实现了以下操作模式：
阀门直接控制
驱动控制位置控制
驱动控制定位
定位块操作
命令值通过以太网接口（X7E1或X7E2）或模拟/数字接口（XH2）预设
向上级控制提供的实际值信号的反馈信息可选地通过以太网接口（X7E1或X7E2）或模拟/数字接口（XH2）提供
控制器参数通过以太网接口（X7E1或X7E2）设置
安全功能
由于接头（XH2）上的控制电磁阀（启用引脚3，低信号），关闭功能被启用。
关闭后，阀门的控制滑阀处于故障安全位置。
电磁阀B的启用确认引脚8为“高”。
通过连接控制电磁阀（启用引脚3，高信号），可以通过命令值预设在两个方向上调节阀门。
电磁阀B的启用确认引脚8为“低”。
阀门的集成控制电子设备还允许根据EN 13849-1方向P→a关闭通道（根据应用观察故障安全位置）。
为此，必须提供合适的控制系统，以在方向相关的阀门信号“启用输入”和“启用确认”（阀门反馈的诊断信号）之间进行合理性检查，并在错误情况下做出反应。
根据EN 13849-1（取决于阀门类型），不可能以安全相关的方式关闭方向P→B。
监视
数字控制电子设备能够实现全面的监控功能/错误检测，包括：
欠电压
通信错误
模拟传感器输入和数字位置测量系统的电缆断裂
模拟/数字输出的短路监测
微控制器监测
集成电子设备的温度
注意：
停用时，4/4方向控制阀没有无泄漏的基本锁定。设计驱动器时必须考虑泄漏。当电源电压关闭时，驱动器可能会在功能方向P→B上短时间加速。
4WRPDH型阀门可用作切断元件。3或4（符合EN 13849-1的PL e）。对于这两种类型，需要额外的关闭元件来实现双通道关闭。
主要技术参数
通径NG 6 10
连接类型 板连接
连接图 ISO 4401-03-02-02-05 ISO 4401-05-04-0-05
重量 3.2kg 7.2kg
安装位置 任意
环境温度范围 –20…+60°C
储存温度范围 +5…+40°C
储存时间 1年
相对湿度（无凝结） 95%
防护等级符合EN 60529 IP65（如果正确安装的连接器使用）
表面温度 150°C
MTTFd值符合EN ISO 13849 150年标准
正弦测试符合EN 60068-2-6 10...2000赫兹/大10克/10个周期/3个轴
根据EN 60068-2-64 20…2000 Hz/10 gRMS/30 g峰值/30 min./3轴进行噪声测试
运输冲击符合EN 60068-2-27 15 g/11 ms/3轴
一致性 CE符合EMC标准指令2014/30/EU EN 61000-6-2和EN 61000-6-3
RoHS指令 2011/65/EU
运行压力
端口A、B、P 350bar
端口T 250bar
液压油温度范围 –20…+60°C
推荐粘度范围 20…100mm2/s
允许粘度范围 10…800mm2/s
液压油；符合ISO 4406（c）的清洁度等级 Class 18/16/13
滞后率 ≤0.2%
制造公差qVmax ≤10%
温度漂移 零点漂移<0.25%/10 K
压力漂移 零点漂移<0.15%/100 bar
零点校准 ±1%（出厂）
德国力士乐REXROTH比例阀订货号和型号：
R901368366 4WRPDH6C3B04L-20/M/24SD6T
R901368366 4WRPDH6C3B04L-2X/M/ 24SD6T
R901474989 4WRPDH6C5B40L-2X/M/24ND6T
R901474451 4WRPDH10C4B50L-2X/M/24ED6T
力士乐REXROTH比例阀R901368366
液压比例方向阀 4WRPDH6C3B04L-2X/M/24SD6T
R901368366 4WRPDH6C3B04L-20/M/24SD6T
公称尺寸 6, , 符号 C3, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高。
滑阀
直接驱动
线性的
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 4WRPDH
工作压力[bar] 350
流量[l/min] 8.
滑阀符号 符号C3
连接类型 底板安装
标称流量[l/min] 4.
大小 6.
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 4.
电源电压 24伏直流电
电子连接器 连接器，12极（11+PE）
电气连接说明 符合EN 175201-804的7极（6+PE）连接器
无线连接 ±10 VDC或4。。。20mA，数字，Sercos III
符合性说明 CE符合EMC指令2014/30/EU，根据EN 61000-6-2和EN 61000-6-3进行测试；RoHS指令2011/65/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.56
力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的先导式高频响方向阀
4WRTE
规格 10 … 35
组件系列 4X
大工作压力 350 bar
大流量 3000 l/min
额定流量 25 … 1000 l/min
可靠 - 经过验证且坚固耐用的设计
安全性
-主级控制腔中存在自动压力补偿，借助先导控制阀实现
-主级控制阀芯位于弹簧对中的中心位置和/或偏移位置
-可选阀芯位置监控
灵活 - 适用于位置、速率和压力控制
- 响应灵敏度高，滞后小
4WRTE 型阀门是一个带电气位置反馈、集成电子元件 (OBE) 和可选阀芯位置监控的先导式方向控制阀。
设置
阀门基本构成包括3个主要组件：
带有主级控制阀芯和可选阀芯位置监控的壳体
带主级感应式位置传感器的集成电子元件（可选配电子元件保护膜）
带有控制阀芯/插口设备、感应式位置传感器和主级控制阀芯的中心位置压力反馈的先导控制阀
功能
比例电磁铁断电后，主级控制阀芯将通过对中弹簧和压力反馈保持在中心位置
主级控制阀芯通过先导控制阀进行控制 → 主级控制阀芯位于调节位置
通过更改比例电磁铁的线圈磁力以控制先导控制阀的控制阀芯
集成电子元件的控制值与理论值的连接
先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。先导油回油从内部通过油口 T 或从外部通过 Y 泄至油箱
在控制值为 0 V 的情况下，电子元件将主级控制阀芯控制在中心位置。
阀芯位置监控
主级控制阀芯的阀芯位置通过位置感应开关进行检测，然后通过两个具有预设逻辑的转换输出进行显示。如果超过固定设置转换点，则控制阀芯遮盖中将监控与零位置的偏差（请参阅“附件”）。
可在用于监视功能的高级控制中使用这些切换信号。通过带两个信号输出插脚和两个电源插脚的 4 极连接器 M12x1 单独进行电气连接。
应用领域
阀门可以用于与安全相关的双通道应用（符合 EN 13849-1 标准的类别 3，PL d 和 类别 4，PL e），例如一个通道的关闭元件。阀门符合 EN 60204 标准中停机类别 0 的安全启动关闭要求。
如果需要安全要求，阀门的电源电压必须基于
所需的安全等级（类别 PL）进行安全断电。
根据应用和工作设备要求 - 符合 EN 13849-1 的特定标准，用户必须提供符合所需
诊断范围 DCavg 并使用高级控制的适当监控/可信性检查。
电子元件保护膜“-967”
要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件
保护膜。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
电源电压故障
一旦出现电源电压故障或电缆中断，集成电子元件会停止给线圈供电
在控制腔的相同等级上通过先导控制阀进行的自动压力控制
在压力供应故障的情况下，通过对中弹簧实现主级控制阀芯的对中
主级控制阀芯的中心位置
注意：
电源电压故障将导致控制轴突然停机。这一连接中产生的加速力可能导致机械损坏。
对于带 E、E1-、W6- 和 W8- 符号的控制阀芯，对中弹簧将主级控制阀芯置于中心位置，V- 和 V1 控制阀芯已切换至优先方向 P 至 B 和 A 至 T，控制阀芯行程的公差范围为 1 % 至大 11 %。
PG 装配不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门。
已在工厂完成了零电位的设置。注意：更改零电位可能导致系统损坏，故只能由的人员执行。
如果更换先导控制阀或电子元件，必须由受过指导的专家重新调节零电位。
“无代码”型号
外部先导油供油
外部先导油回油
在本型号中，先导油由单独的控制电路供给（外部）。
先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。
型号“E”
内部先导油供油
外部先导油回油
使用本型号时，先导油由主阀的通道 P 供给（内部）。
先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。
在底板中，必须关闭油口 X。
型号“ET”
内部先导油供油
内部先导油回油
使用本型号时，先导油由主阀的通道 P 供给（内部）。
先导油直接流回主阀的 T 通道（内部）。
在底板中，必须关闭油口 X 和 Y。
型号“T”
外部先导油供油
内部先导油回油
在本型号中，先导油由单独的控制电路供给（外部）。
先导油直接流回主阀的 T 通道（内部）。
在底板中，必须关闭油口 Y。
德国力士乐REXROTH电液比例阀物料号和型号：
R901079555 4WRTE10E3-100L-46/6EG24TK31/A1M
R900967019 4WRTE10R3-100S-46/6EG24K31/A1M
R900967020 4WRTE10W8-100S-4X/6EG24K31/A1M
R901052969 4WRTE10E100L-4X/6EG24TK31/A1M
R901011175 4WRTE10W6-100S-43/6EG24K31/A1M
R900954256 4WRTE10V1-50L-4X/6EG24ETK31/A1M
R900969007 4WRTE10V50L-4X/6EG24K31/F1M
R901264073 4WRTE10W8-25L-4X/6EG24K31/F1M
R900954254 4WRTE10V1-100L-4X/6EG24ETK31/A1M
R900954258 4WRTE10V100L-4X/6EG24K31/A1M
R900748618 4WRTE10V50P-4X/6EG24ETK31/A5M
R901250602 4WRTE10V1-100L-4X/6EG24K31/F1V
R901316264 4WRTE10E25L-4X/6EG24K31/F1M
R900954260 4WRTE10V50L-43/6EG24ETK31/A1M
R900960206 4WRTE10Q2-100L-46/6EG24ETK31/A1M
R900954278 4WRTE16W8-200L-4X/6EG24K31/A1M
R901127120 4WRTE16V1-200L-46/6EG24EK31/F1M
R901052558 4WRTE16E200L-4X/6EG24EK31/F1M
R900954276 4WRTE16V200L-4X/6EG24ETK31/A1M
R900978862 4WRTE16W6-200L-46/6EG24K31/F1V
R900957458 4WRTE16V125L-4X/6EG24ETK31/A1M
R901083707 4WRTE16V125P-4X/6EG24TK31/A5M
R900967041 4WRTE16W8-200S-4X/6EG24K31/A1M
R900967036 4WRTE16R3-200S-4X/6EG24K31/A1M
R900954277 4WRTE16V200L-4X/6EG24K31/A1M
R900954275 4WRTE16V125L-4X/6EG24K31/A1M
R900710344 4WRTE16V1-200L-46/6EG24K31/F1M
R900732662 4WRTE16E200P-4X/6EG24K31/A1M
R900746726 4WRTE16V1-125L-4X/6EG24ETK31/F1M
R901292666 4WRTE16V1-125L-4X/6EG24EK31/F1V
R900732662 4WRTE16E200P-4X/6EG24K31/A1M
R901482627 4WRTE16E200L-4X/6EG24K31/A1M-280
R900738668 4WRTE16E125L-4X/6EG24ETK31/A5M
R900954281 4WRTE25E220L-46/6EG24K31/A1M
R900954281 4WRTE25E220L-4X/6EG24K31/A1M
R900954296 4WRTE25V350L-46/6EG24K31/A1M
R900954283 4WRTE25E350L-46/6EG24K31/A1M
R901093690 4WRTE25W8-220L-4X/6EG24K31/A1M
R900700274 4WRTE25W6220L-4X/6EG24K31/A1M
R900733295 4WRTE25R350L-4X/6EG24K31/A1M
R900954294 4WRTE25V220L-4X/6EG24K31/A1M
R900975549 4WRTE25V350L-4X/6EG24K31/A5M
R901005990 4WRTE25W8-350L-4X/6EG24EK31/F1M
R901392994 4WRTE25V220P-4X/6EG24K31/A5V
R900954299 4WRTE25W6-350L-4X/6EG24K31/A1M
R901082243 4WRTE25E1-350L-4X/6EG24K31/A1WB15M
R901212530 4WRTE25V220P-4X/6EG24EK31/A1M
R901281728 4WRTE25E1-220L-4X/6EG24K31/A1WB15M
R901355848 4WRTE25V1-350L-4X/6EG24ETK31/F1M
R901018299 4WRTE25E220L-4X/6EG24K31/A1M-280
R900977344 4WRTE27W8-500L-4X/6EG24K31/A1M
R900977345 4WRTE27W6-500L-4X/6EG24K31/A1M
R900781687 4WRTE27V500L-4X/6EG24K31/A1M
R901000410 4WRTE27V000L-41/6EG24K31/A1M-736
R900967043 4WRTE27E500P-4X/6EG24K31/A1M
R901427378 4WRTE27E1-500L-4X/6EG24TK31/A1M
R901349435 4WRTE27E1-500L-4X/6EG24K31/F1M
R901180641 4WRTE27V1-500L-4X/6EG24ETK31/F1M
R901447664 4WRTE27E1-500L-4X/6EG24K31/A1WB15M
R901307348 4WRTE32V600P-46/6EG24EK31/A1M-280
R900954303 4WRTE32V600L-4X/6EG24K31/A1M
R901051101 4WRTE32V600L-4X/6EG24K31/A1WB15M
R901007304 4WRTE32R5-600L-41/6EG24TK31/A1M-737
R900618418 4WRTE32V1-600L-4X/6EG24K31/A1M
R900739977 4WRTE32E1-600L-4X/6EG24K31/A1M
R900775780 4WRTE32E600P-4X/6EG24K31/A1M
R901227848 4WRTE32V600P-4X/6EG24K31/A1M
R901178229 4WRTE32W8-600L-4X/6EG24K31/F1M
R901360910 4WRTE35V1000P-4X/6EG24K31/A1M
R900972023 4WRTE35V1-1000L-4X/6EG24K31/A1M
R901307581 4WRTE35W8-1000L-43/6EG24K31/F1M
力士乐REXROTH比例阀R900954296
液压比例方向阀 4WRTE25V350L-4X/6EG24K31/A1M
R900954296 4WRTE25V350L-46/6EG24K31/A1M
公称尺寸 25, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。
滑阀
由伺服电动机控制的
线性的
外部先导油供应、外部先导油回油
产品属性
连接图 ISO 4401-08-08-05
产品系列 4WRTE
工作压力[bar] 350
流量[l/min] 870
滑阀符号 符号V
连接类型 底板安装
标称流量[l/min] 350
大小 25
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
无线连接 模拟，指令值±10 V
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封 NBR
重量[kg] 17.93
力士乐REXROTH比例阀4WRTE25E220L-4X/6EG24K31/A1M
R900954281 4WRTE25E220L-46/6EG24K31/A1M
标称尺寸25，符号E，带集成电子器件的电气，24 V DC
大功率工业液压阀，根据液压符号可靠的油流向调节，内部活塞位置反馈，精度高
线性特性
滑阀
预转向
外部控制供油，外部控制回油
产品特性
连接类型 ISO 4401-08-08-05
压力[bar] 350
体积流量[l/min] 870
活塞符号 符号E
控件 集成电子
连接类型 板式结构
额定流量【l/min】 220
标称尺寸 25
操作类型 带有集成电子设备的电气
连接数 4
开关位置数量 3
电源电压 24伏直流电
电气插头 设备插头7针（6+PE）
电气连接说明 符合EN 175201-804的装置插头7针（6+PE）
连通性 模拟，设定值±10 V
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 18.06
力士乐REXROTH液压比例方向阀 4WRTE25E350L-4X/6EG24K31/A1M
R900954283
公称尺寸 25，符号 E，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高
线性特性曲线
滑阀
领航
外控供油，外控回油
连接图 ISO 4401-08-08-0-05
大压力 [bar] 350
大体积流量 [l/min] 870
活塞符号 符号 E
控件 集成电子元件
连接类型 板式结构
额定流量 [l/min] 350
标称尺寸 25
驱动类型 电气带集成电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 7 针设备插头 (6 + PE)
电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804
连接 模拟，设定值 ±10 V
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 17.88
力士乐REXROTH不带电气位置反馈，不带集成电子元件 (OBE) 的先导式比例方向阀
4WRZ
规格 10, 16, 25, 32
组件系列 7X
大工作压力 350 bar
大流量 1600 l/min
不带集成电子元件 (OBE) 的先导式二级比例方向阀
控制液压油的流向和流量
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
辅助操纵装置，可选
弹簧定中的控制滑板
先导式比例方向阀型号 4WRZ(E)… 和 5WRZ(E).52…
型号为 4WRZ(E)... 的阀门是由比例电磁铁启动的先导式四通方向阀。它们的功能是控制流动方向和流量。
5WRZ(E)… 型阀门配有附加油口“R”（限于 NG52）。
设置：
阀门的基本构成包括：
带比例电磁铁的先导控制阀
带主控制阀芯和对中弹簧的主阀
功能：
线圈断电后，主控制阀芯将通过对中弹簧保持在中心位置。
主控制阀芯由先导控制阀控制；主控制阀芯成比例移动，例如，通过启动线圈“b”。
→控制阀芯向右移动，先导油通过先导控制阀流入压力腔，并使主控制阀芯根据电气输入信号成比例转动。
→通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
先导油可通过油口P从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。
关闭线圈
→ 控制阀芯和主控制阀芯移回至中心位置
根据阀芯位置，液压油可从P流到A，从B流到T，或从P流到B，从A流到T (R)。
可选手动应急操作可在线圈不通电的情况下用于移动控制阀芯。
注意：
意外激活手动应急操作可能会导致不受控制的机器运动！
注意：
由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。
德国力士乐REXROTH电液比例阀物料号和型号：
R900246980 4WRZ10W8-85-73/6EG24N9K4/D3M
R901048582 4WRZE10E85-7X/6EG24N9ETK31/F1D3M
R900617676 4WRZE10E85-7X/6EG24N9ETK31/A1D3M
R900954650 4WRZE10W6-85-7X/6EG24ETK31/A1D3M
R900765029 4WRZE10W6-85-7X/6EG24N9ETK31/A1D3M
R900705138 4WRZE10W6-85-7X/6EG24N9ETK31/F1D3M
R900961306 4WRZE10W6-85-7X/6EG24N9EK31/F1D3M
R900751933 4WRZE10W8-50-7X/6EG24N9ETK31/F1D3M
R900979517 4WRZE10W8-85-7X/6EG24N9ETK31/A1D3M
R900750556 4WRZE10W8-85-7X/6EG24N9EK31/F1D3M
R900724781 4WRZE10W8-85-7X/6EG24N9ETK31/F1D3M
R900971345 4WRZ16E150-74/6EG24N9K4/D3M
R900728586 4WRZ16W8-150-74/6EG24N9K4/D3M
R900972872 4WRZ16W8-150-7X/6EG24N9ETK4/D3M
R900939922 4WRZE10W6-50-7X/6EG24N9K31/F1D3V
R901245654 4WRZE10W8-85-7X/6EG24ETK31/A1M
R901188943 4WRZE16E150-7X/6EG24N9EK31/A1D3M
R900975491 4WRZE16E-150-7X/6EG24N9ETK31/A1D3M
R900727998 4WRZE16E-150-7X/6EG24N9ETK31/F1D3M
R900727998 4WRZE16E150-74/6EG24N9ETK31/F1D3M
R900750127 4WRZE16W8-150-7X/6EG24N9EK31/A1D3M
R901051825 4WRZE16W8-150-7X/6EG24N9K31/F1D3M
R900618031 4WRZE16W8-150-7X/6EG24N9K31/A1D3M
R900941295 4WRZE16R150-7X/6EG24N9K31/A1D3V
R901548124 4WRZE16W6-180-7X/6EG24N9K31/F1D3M
R900727999 4WRZE16W6-150-7X/6EG24N9ETK31F1D3M
R900717641 4WRZE16E1-150-74/6EG24N9ETK31/A1D3M
R901048581 4WRZE32W8-360-7X/6EG24N9K31/F1D3M
R900970810 4WRZ25E325-73/6EG24N9EK4/D3M
R900712186 4WRZ25E325-73/6EG24N9K4/D3M
R900973574 4WRZ25E1-325-7X/6EG24N9EK4/D3M
R900617675 4WRZE25E220-7X/6EG24N9ETK31/A1D3M
R900968534 4WRZ25W8-220-73/6EG24N9EK4/D3M
R900244765 4WRZ25W6-325-7X/6EG24N9ETK4/D3M
R901035223 4WRZE25W6-325-7X/6EG24N9ETK31/F1M
R901072891 4WRZE25W6-325-7X/6EG24N9K31/F1D3M
R900757604 4WRZE25W8-220-7X/6EG24N9EK31/F1D3M
R901014940 4WRZE25W8-325-7X/6EG24N9K31/F1D3M
R900753993 4WRZE25W8-325-7X/6EG24N9EK31/F1D3M
R901004329 4WRZE25W8-220-7X/6EG24N9K31/F1D3M
R900763679 4WRZ32W8-520-73/6EG24N9TK4/D3M
力士乐REXROTH比例阀R900968534
液压比例方向阀 4WRZ25W8-220-7X/6EG24N9EK4/D3M
R900968534 4WRZ25W8-220-73/6EG24N9EK4/D3M
公称尺寸 25, , 符号 W8, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀，根据液压符号可靠控制油流方向
滑阀
由伺服电动机控制的
内部先导油供应，外部先导油回油
带减压阀
带隐蔽式辅助驱动装置
产品属性
连接图 ISO 4401-08-08-05
产品系列 4WRZ（E）
工作压力[bar] 350
流量[l/min] 870
滑阀符号 符号W8
连接类型 底板安装
标称流量[l/min] 220
大小 25
驱动类型 带外部电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175201-804的7极（6+PE）连接器
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 20.56
力士乐REXROTH先导式比例方向阀4WRZ25E325-7X/6EG24N9EK4/D3M
R900970810
公称尺寸 25，符号 E，电气带外接电子元件，24 V DC
高性能范围内的工业液压阀，根据液压符号可靠控制油流方向
带隐藏式手动操作
滑阀
领航
内控供油，外控回油
带减压阀
连接图 ISO 4401-08-08-0-05
大压力 [bar] 350
大体积流量 [l/min] 870
活塞符号 符号 E
连接类型 板式结构
额定流量 [l/min] 325
标称尺寸 25
驱动类型 电气带外接电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 3 针设备插头 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 20.44
力士乐REXROTH液压比例方向阀 4WRZE16W8-180-7X/6EG24N9K31/A1M
R901483053
规格 16，符号 W8，集成电子元件，24 V DC
高性能范围内的工业液压阀，根据液压符号可靠控制油流方向
带隐藏式手动操作
滑阀
先导
外控供油，外控回油
不带减压阀
连接图 ISO 4401-07-07-0-05
大压力 [bar] 350
大体积流量 [l/min] 460
活塞符号 符号 W8
连接类型 板式结构
额定流量 [l/min] 180
标称尺寸 16
驱动类型 电气带集成电子元件
连接数 4
开关位置数 3
电源电压 24 VDC
电插头 7 针设备插头 (6 + PE)
电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804
连接 模拟，设定值 ±10 V
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 12.56
力士乐REXROTH带电气位置反馈 (Lvdt DC/DC ±10 V) 的高频响阀
4WRPH 6
规格 6
组件系列 2X
大工作压力 315 bar
大流量 40 l/min
额定流量 2 … 40 l/min
带伺服阀性能控制阀芯和套筒的直动式高频响阀
单侧操作，四位四通故障安全位置处于关闭状态
带电气位置反馈和位置传感器 (Lvdt DC/DC) 电子元件的控制线圈
用于生产和测试系统的电液控制
用于底板安装：孔图按 ISO 4401
4WRPH6 型阀门为带电气位置反馈的具有伺服阀性能的直动式高频响阀。阀门从一侧启动，并且在停用状态时位于 4/4 故障安全位置。它们适用于生产和测试系统中的电液控制。
德国力士乐REXROTH比例阀订货号和型号：
0811404034 4WRPH6C3B12L-2X/G24Z4/M
0811404035 4WRPH6C3B24L-20/G24Z4/M
0811404036 4WRPH6C3B40L-20/G24Z4/M
0811404039 4WRPH6C4B40L-20/G24Z4/M
力士乐REXROTH液压比例方向阀4WRPH6C3B40L-2X/G24Z4/M
0811404036 4WRPH6C3B40L-20/G24Z4/M
公称尺寸 6, , 符号 C3, , 通过外部电子元件实现电气控制, , 24 VDC
液压 阀门 方向阀 比例方向控制阀 液压比例方向阀
高性能范围内的工业液压阀，根据液压符号可靠地控制油流方向。内部活塞位置反馈带来高精度
滑阀
直动式
连接图 ISO 4401-03-02-0-94
产品系列 4WRPH 6
工作压力. [bar] 315.0
体积流量 [l/min] 50.0
活塞符号 符号 C3
连接类型 底板安装
公称流量 [l/min] 40.0
标称尺寸 6
驱动类型 通过外部电子元件实现电气控制
连接数 4
开关位置数 4
电源电压 24 VDC
电插头 3 芯设备插头 (2 + PE)
电气连接说明 7 芯连接器 (6 + PE)，符合 EN 175201-804 标准
液压油 HFC
HL
HLP
HLPD
HVLP
HVLPD
密封件 NBR
重量 [kg] 2.7
力士乐REXROTH比例阀0811404034
液压比例方向阀 4WRPH6C3B12L-2X/G24Z4/M
公称尺寸 6, , 符号 C3, , 通过外部电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-02-94
产品系列 4WRPH 6
工作压力[bar] 315
流量[l/min] 22
滑阀符号 符号C3
连接类型 底板安装
标称流量[l/min] 12
大小 6.
驱动类型 带外部电子设备的电气
端口数 4.
切换位置数量 4.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175201-804的7极（6+PE）连接器
符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.72
力士乐REXROTH带电气位置反馈 (Lvdt DC/DC ±10 V) 的高频响阀
4WRPH 10
规格 10
组件系列 2X
大工作压力 315 bar
大流量 100 l/min
额定流量 50 … 100 l/min
带伺服阀性能控制阀芯和套筒的直动式高频响阀
单侧操作，四位四通故障安全位置处于关闭状态
带电气位置反馈和位置传感器 (Lvdt DC/DC) 电子元件的控制线圈
用于生产和测试系统的电液控制
用于底板安装：孔图按 ISO 4401
4WRPH10 型阀门为带电气位置反馈的具有伺服阀性能的直动式高频响阀。阀门从一侧启动，并且在停用状态时位于 4/4 故障安全位置。它们适用于生产和测试系统中的电液控制。
德国力士乐REXROTH比例阀订货号和型号：
0811404060 4WRPH10C4B50L-20/G24Z4/M
0811404061 4WRPH10C4B100L-20/G24Z4/M
R901222250 4WRPH10C3B50L-20/G24K0/M-750
力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀
4WRPEH 6
规格 6
组件系列 3X
大工作压力 350 bar
额定流量 4 … 40 l/min
用于 I4.0 的数字接口 IO-Link
可靠 - 经过验证且坚固耐用的设计
安全 - 控制阀芯的故障安全位置处于关闭状态
节能 - 无需先导油
高质量 - 具有伺服阀性能的控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
- 响应灵敏度高，滞后小
IO-Link 接口，可选
4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 直动式方向控制阀。
结构
4WRPEH 高频响阀主要包括：
带具有伺服性能的控制阀芯和套筒的阀壳体
带位置传感器的控制线圈（可选配电子元件保护膜）
带模拟量或 IO-Link 接口 的集成电子元件 (OBE)（可选配减振板）
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于线圈磁力发生改变，控制阀芯将扺抗弹簧进行调节。行程/控制阀芯横截面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件调节控制阀芯抵抗弹簧至中心位置。在未激活状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。
控制线圈切断
在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：
低于小电源电压
仅当接口为 "F1" 时：
电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））
仅当接口为 "L1" 时：
使能未激活，通讯中断（看门狗）
内部 IO-Link 发生故障时
仅当接口为 "C6" 时：
额外释放未激活
减振板 "D"
减振板降低集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜“-967”
要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀
4WRPEH 10
规格 10
组件系列 3X
大工作压力 350 bar
额定流量 50 … 100 l/min
用于 I4.0 的数字接口 IO-Link
可靠-经过验证且坚固耐用的设计
安全-控制阀芯的故障安全位置处于关闭状态
节能-无需先导油
高质量-具有伺服阀性能的控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
- 响应灵敏度高，滞后小
IO-Link 接口，可选
4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀。
结构
4WRPEH 高频响阀主要包括：
带伺服阀性能控制阀芯和套筒的阀体
带位置传感器的控制线圈（可选配电子元件保护膜）
带模拟接口或 IO-Link 接口的集成电子元件 (OBE)（可选配衰减阀板）
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于磁力变化，该线圈需抵住弹簧调节控制阀芯。行程/控制阀芯剖面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件扺住弹簧将控制阀芯调节到中心位置。在停用状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。
控制线圈断电
在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：
低于小电源电压
仅当接口为 "F1" 时：
电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））
仅当接口为 "L1" 时：
使能未激活，通讯中断
内部 IO-Link 发生故障时
仅当接口为 "C6" 时：
额外使能未激活
衰减阀板 "D"
衰减阀板降低集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
不建议将衰减阀板用于主要为低频激励 < 300 Hz 的应用。
电子元件保护膜 "-967"
为避免在集成电子元件 (OBE) 壳体中出现冷凝液，可使用电子元件保护膜。
建议在环境空气湿度较高以及周期性温度变化较大的非工业常见条件下使用。
德国力士乐REXROTH比例阀订货号和型号：
0811404816 4WRPEH10CB50P-2X/G24/K0/F1M
R901558296 4WRPEH10CB50P-3X/M/24F1
0811404809 4WRPEH10CB100L-2X/G24K0/A1M
0811404817 4WRPEH10C3B100L-2X/G24K0/F1M
0811404765 4WRPEH10CB50L-2X/G24K0/F1M
0811404819 4WRPEH10C3B50L-2X/G24K0/F1M
0811404821 4WRPEH10C1B100L-2X/G24K0/A1M
R901526079 4WRPEH10C1B100L-3X/M/24A1
0811404801 4WRPEH10C3B100L-20/G24K0/A1M
0811404802 4WRPEH10C4B50L-2X/G24K0/A1M
0811404808 4WRPEH10C3B50L-2X/G24K0/B5M
0811404800 4WRPEH10C3B50L-2X/G24K0/A1M
0811404803 4WRPEH10C4B100L-2X/G24K0/A1M
R901411433 4WRPEH10C4B100L-30/M/24A1
0811404806 4WRPEH10CB100L-2X/G24K0/F1M
R901526070 4WRPEH10CB100L-3X/M/24F1
R901493886 4WRPEH10C3B100L-3X/M/24A1
R901544103 4WRPEH10C4B50L-3X/M/24F1-561
R901526122 4WRPEH10C3B50L-3X/M/24F1
R901228642 4WRPEH10C3B50L-2X/G24K0/F1V
R901549974 4WRPEH10C3B50L-3X/V/24F1
R901494254 4WRPEH10C4B50L-3X/M/24A1
R901526128 4WRPEH10C5B100P-3X/M/24A1
力士乐REXROTH液压比例方向阀4WRPEH10C3B100L-3X/M/24A1
R901493886 4WRPEH10C3B100L-32/M/24A1
公称尺寸 10, 符号 C3, 通过集成电子元件实现电气控制, 24 VDC
液压 阀门 方向阀 比例方向控制阀 液压比例方向阀
高性能范围内的工业液压阀，根据液压符号可靠地控制油流方向。内部活塞位置反馈带来高精度
滑阀
直动
集成电子
线性流动特性
连接图 ISO 4401-05-04-0-05
产品系列 4WRPEH10
工作压力. [bar] 350.0
活塞符号 符号 C3
连接类型 底板安装
公称流量 [l/min] 100.0
标称尺寸 10
驱动类型 通过集成电子元件实现电气控制
连接数 4
开关位置数 4
电源电压 24 VDC
电插头 7 芯设备插头 (6 + PE)
电气连接说明 7 针设备插头 (6 + PE)，符合 EN 175201-804
连接 额定值输入 ±10 V
液压油 HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件 NBR
重量 [kg] 6.7
力士乐REXROTH比例阀R901526070
液压比例方向阀 4WRPEH10CB100L-3X/M/24F1
R901526070 4WRPEH10CB100L-32/M/24F1
公称尺寸 10, , 符号 C, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高
滑阀
直接驱动
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRPEH10
工作压力[bar] 350
滑阀符号 符号C
连接类型 底板安装
标称流量[l/min] 100
大小 10
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 4.
电源电压 24伏直流电
电气连接说明 符合EN 175201-804的7极（6+PE）连接器
无线连接 模拟，指令值4…20mA
符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 6.78
力士乐REXROTH比例阀R901411433
液压比例方向阀 4WRPEH10C4B100L-3X/M/24A1
R901411433 4WRPEH10C4B100L-30/M/24A1
R901411433 4WRPEH10C4B100L-32/M/24A1
公称尺寸 10, , 符号 C4, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。由于内部活塞位置反馈，精度很高
滑阀
直接驱动
集成电子
线性流动特性
产品属性
连接图 ISO 4401-05-04-05
产品系列 4小时10分
工作压力[bar] 350
流量[l/min] 120
滑阀符号 符号C4
连接类型 底板安装
标称流量[l/min] 100
大小 10
驱动类型 带车载电子设备的电气
端口数 4.
切换位置数量 4.
电源电压 24伏直流电
电子连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
无线连接 指令值输入±10 V
符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 6.76
力士乐REXROTH比例阀
4WREEM系列
4/3比例方向阀
直接操作，集成电子设备
尺寸6和10
组件系列2X
工作压力315巴
流量：
90升/分钟（6通径）
180升/分钟（10通径）
特征
–直接操作的比例方向阀，用于控制流向和流量大小
–通过带有中心螺纹和可拆卸线圈的比例电磁阀进行操作
–电气位置反馈
–带B6接口的集成电子设备（OBE）
–监控控制滑阀位置
–有或没有步进功能
–弹簧中心控制滑阀
–对于子板安装：根据ISO 4401的端口模式
功能
4/3比例方向阀设计为板式直接操作装置。操作由带中心螺纹和可拆卸线圈的比例电磁阀实现。
电磁阀由内部电子设备控制。
在4WREEM...版本中，该阀门配备了sym-metric阀芯重叠，并具有操作方向和阀芯中心位置监测功能。
此外，4WREEM...J…模型具有阶跃函数来补偿这种重叠。这意味着滑阀重叠会很快通过。该阀门主要用于具有高安全要求的机器，例如液压机控制。
该阀门主要由以下部分组成：
–带连接面的外壳
–带压缩弹簧的控制滑阀
–带中心螺纹的电磁阀
–位置传感器
-集成电子
功能说明：
–在电磁阀断电的情况下，压缩弹簧将控制滑阀置于中心位置
–通过控制比例电磁阀直接操作控制滑阀
→控制滑阀向左的位移与电气输入信号成比例
→通过具有渐进流动特性的孔板型横截面从P连接到A，从B连接到T
–关闭电磁阀“b”
→压缩弹簧使控制滑阀回到中心位置
如果没有可用的启用信号，则输出级被锁定，阀门不起作用。输出级的操作准备情况可以通过引脚8查询。如果电源电压故障或没有可用的指令值，则阀控制滑阀通过定心弹簧保持在中心位置。在E滑阀的此位置：A、B、P和T被阻断，在W滑阀中：A和B连接到T。
监控功能：
–通过感应式位置传感器监测控制滑阀位置
-集成电子设备的输出信号可以通过外部安全控制进行评估，以检测阀门的任何故障
–通过关闭释放电压来阻断电源输出级
注意：根据EN13849，不允许关闭！
–输出级通过启用输入启用。
状态信息通过8发送
–将信号引出到连接器的信号输出引脚9、引脚10和引脚11
当超过阈值（+Xw和-Xw）时，触发逻辑开关状态信号
–在监控功能的高级控制中使用开关信号
用作安全相关部件的先决条件
液压回路：
–整个控制必须符合与应用相关的标准要求，例如EN693、EN12622或EN13849
–如果调用安全功能或控制检测到错误，关闭电源电压（引脚1和引脚2）和释放（引脚3）必须导致阀门关闭
–滑阀位置传感器倒置时，不得垂直操作阀门
注意！
由于设计原理，内部泄漏是阀门固有的，在整个生命周期内可能会增加。
油箱管路不得排空。在相应的安装条件下，需要安装预加载阀（预加载压力约为2巴）。
技术数据（对于这些参数之外的应用，请咨询我们！）
一般的
通径6 10
重量kg 2.4 6.5
安装位置水平，不得垂直安装
环境温度范围 –20至+50°C
储存温度范围 –20至+80°C
MTTFd值符合EN ISO 13849 150年1）
液压（使用HLP46测量，ϑ油=40°C±5°C）
大运行压力
–端口A、B、P 315bar
–端口T 210bar
Δp=10 bar l/min时的额定流量qV nom 4、8、16、32 ； 25、50、75
大允许流量 90l/min 180l/min
大允许零流量pe=100巴 ≤0.3l/min ≤0.6l/min
液压油温度范围 –20至+80°C（推荐为+40至+50）
粘度范围 20至380mm2/s（推荐30至46）
液压系统的大允许污染程度，符合ISO 4406（c）的清洁度等级的流体 Class 20/18/15
滞后率≤0.1%
反转范围≤0.05%
响应灵敏度≤0.05%
液压变化时的零点漂移 <0.15%/10 K
流体温度和工作压力 <0.1%/100巴
液压系统中必须遵守为部件规定的清洁度等级。有效的过滤可以防止故障，同时延长组件的生命周期。
电气技术数据
电源电压
标称电压 24VDC
下限值 19VDC
上限值 35VDC
放大器的电流消耗 大2.0A+开关输出负载
冲击电流 3.0A+开关输出负载
指令值输入电压输入“B6”V±10，Re=100 kΩ
指令值输出 ±10V
占空比 100%
高线圈温度 高达150°C
防护等级符合DIN 40050 IP 65，带安装和锁定的插入式连接器
电气连接，配合连接器（尺寸单位为毫米）
根据DIN EN 175201-804单独订购材料号为R900752278（塑料版）的配对连接器，一个直径为12至14毫米的电缆。
根据DIN EN 175201-804单独订购材料号为R900884671（塑料版）的配对连接器，两个直径为6至8毫米的电缆。
德国力士乐REXROTH比例阀订货号和型号：
R900707192 4WREEM6E32-2X/G24K34/B6V
R901037664 4WREEM6W1-32-2X/G24K34/B6V
R901037664 4WREEM6W1-32-22/G24K34/B6V
R900778032 4WREEM6E16J-2X/G24K34/B6V-735
R901008707 4WREEM10W75-21/G24K34/B6V
R901084068 4WREEM10R3-75-2X/G24K34/B6V
R901090746 4WREEM10E1-75-2X/G24K34/B6V
力士乐REXROTH液压比例方向阀
R900707192 4WREEM6E32-2X/G24K34/B6V
R900707192 4WREEM6E32-22/G24K34/B6V
公称尺寸 6, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 4WREEM6,10
工作压力[bar] 315
流量[l/min] 80
滑阀符号 符号E
连接类型 底板安装
标称流量[l/min] 32
大小 6.
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，12极（11+PE）
电气连接说明 符合EN 175201-804的7极（6+PE）连接器
无线连接 模拟，指令值±10 V
液压油 HL，HLP
密封 FKM
重量[kg] 2.54
力士乐REXROTH比例方向阀，直接操作，
具有pQ功能
型号STW 0195和STW 0196
尺寸：6和10
组件系列1X、2X
特性
-集成IAC-P数字控制电子设备的三通比例方向阀
-由位置控制阀、压力传感器和现场总线连接组成的完全调节单元
-通过带有中心螺纹和可拆卸线圈的比例电磁阀进行操作
-阀芯，位置控制
-集成压力传感器板（可选）
-ISO 4401端口模式
-命令和实际值的模拟接口
-基于DS 408 CANopen协议或DP Profibus的CAN总线设计
-通过PC和WINPED调试软件快速调试
设置、功能、部分
组织
-IAC-P阀主要由以下部分组成：
-带连接面的外壳（1）
-带压缩弹簧（3）的控制滑阀（2）
-带中心螺纹的电磁阀和极管（4）
-位置传感器（5）
-压力传感器（6）
-集成IAC-P数字控制电子设备（7），带总线连接（X2）和中央连接器（X1）。
功能描述
-如果电磁阀（4）不工作，滑阀位置A→ T（带STW 0196-1X/1型，另加B→ T)
-功能：
–流量控制（Q）
–压力控制（p）
–超控p/Q
-命令值可以通过模拟接口（X1）或现场总线接口（X2、X3）定义。
-实际值信号通过模拟接口（X1）提供，并且可以通过现场总线（X2、X3）额外读取。
-控制器参数通过现场总线（X2、X3）设置。
-出于安全原因，总线/控制器和电源部分（输出级）的电源电压分开
数字集成控制电子设备能够进行以下故障检测（诊断）：
-压力传感器电源线电缆断裂（6）
-欠电压
-电缆断裂位置传感器（5）
-通信错误
-监测
-命令值输入电缆断裂
以下附加功能可用：
-压力斜坡
-内部命令值配置文件
-模拟/数字释放功能
-错误输出24V。
WINPED PC程序
-参数化
-诊断
-在PC上进行舒适的数据管理
-PC操作系统：Windows 2000或Windows XP
技术数据
（对于超出这些参数的应用，请咨询我们！）
将军
型号S 6（“0195”）10（“0196”）
重量kg 2.4 6.5
安装位置 任意，水平
环境温度范围 -20…+50°C
储存温度范围 -20…+80°C
液压
工作压力
-端口P、A、B（带传感器）
“3” 50bar
“5” 160bar
“8” 250bar
-端口T（带传感器）
“3” 50bar
“5” 160bar
“8” 210bar
额定流量qV nom（∆p=5巴；另见特征曲线）
-P → A
“1” 10升/分钟 65升/分钟
“2” 20升/分钟
-A → T“1”升/分钟20–
“2” 20升/分钟
-A → T, B → T
“1” 60升/分钟
介质：液压油
液压油：HL, HLP, HLPD, HVLP, HVLPD
密封：NBR, FKM
液压油温度范围 -20...80℃；推荐40...50℃
粘度范围 20...380mm2/s；推荐30... 46mm2/s
液压流体的允许污染程度，符合ISO 4406（c）的清洁度等级 Class 20/18/15 3
滞后率 ≤0.1%
反转范围 ≤0.05%
响应灵敏度 ≤0.05%
零点漂移
≤0.15%10 K
≤0.1%100巴
液压油的重要信息：
-有关其他液压油使用的更多信息和数据，请参阅上述数据表或联系我们！
-技术阀门数据（温度、压力范围、生命周期、维护间隔等）可能存在限制！
-所用液压油的闪点须比电磁阀表面温度高40 K。
-阻燃-含水：
每个控制边缘的压差为50巴
–储罐端口的压力预加载>压差的20%，否则气蚀增加
–与矿物油HL、HLP 50至100%操作相比的生命周期
-可生物降解和阻燃：当使用这些同时溶解锌的液压油时，锌可能会积聚（每根极管700毫克锌）。
技术数据（对于超出这些参数的应用，请咨询我们！）
电气
供电电压
-标称电压 24VDC
-下限值 19.4VDC
-上限值 35VDC
允许残余纹波 2Vpp
当前消耗
-Imax 2A
-冲击电流 3A
指令值信号 4...20mA（或通过CAN总线）
占空比 100%
高线圈温度 150°C
防护等级符合DIN EN 60529 IP 65，配合连接器正确安装并锁定
传感器技术
测量范围-PN 50 160 250bar
过载保护-Pmax 110 320 500bar
爆破压力-P 200 640 1000bar
零点温度系数和标称温度范围内的温度系数 <0.1%/10 K
特性曲线偏差 < 0.2%
滞后 <0.1%
重复精度 <0.05%
设置时间（10…90%）<1ms/t
参考条件下的长期漂移（1年） <0.1%
符合EMC指令EN 61000-6-2/EN 61326-2-3和EN 61000-6-3/EN 61326-2-3的CE标准
配件（单独订购）
接口转换器（USB）
材料编号R901071963 VT-ZKO-USB/CA-1-1X/V0/0
材料编号R901071962 VT-ZKO-USB/P-1X/V0/0
连接电缆，3米D-Sub/M12，编码A
材料编号R900751271
D-Sub/M12，编码B
材料编号：R901078053
端口X1
X1尺寸的配合连接器材料编号
符合DIN EN 17520-804（11极+PE）的塑料连接器
不带电缆（装配套件） 材料编号R900884671
带电缆组2 x 5m 12极 材料编号R900032356
带电缆组2 x 20m 12极 材料编号R900860399
CAN总线（A编码）
插入X2的接头
圆形连接器，可加工，5极，M12 x 1金属设计的直角连接器
材料编号R901076910
Profibus（B编码）
插入X2和X3的接头
X2圆形连接器，可加工，5极，M12 x 1金属设计的直角连接器
材料编号R901075545
X3圆形连接器，可加工，5极，M12 x 1金属设计的直角合连接器
材料编号R901075550
保护帽
保护帽M12 材料编号R901075563
项目规划和维护说明
-仅当机器的功能过程需要时，才将阀门连接到电源电压。
-不要使用通过控制电子设备提供的电信号（例如“无错误”信号）来切换与安全相关的机器功能（另见EN ISO 13849“机械安全-控制系统的安全相关部件”）。
-如果预期电磁干扰，请采取适当措施确保功能（取决于应用，例如屏蔽、过滤）。
-这些设备已经在工厂进行了测试，并提供了默认设置。
-只有完整的单元才能维修。修复后的设备将以默认设置返回。不维护用户特定的设置。机器终用户必须重新传输相应的用户参数。
德国力士乐REXROTH比例阀订货号和型号：
R901006499 STW0195-2X/2V5-24CF6
R900767353 STW0195-2X/1V5-24CF6
R900767353 STW0195-23/1V5-24CF6
R901105881 STW0195-2X/1V5-24PF6
R901006499 STW0195-2X/2V5-24CF6
力士乐REXROTH比例伺服阀测试装置维修箱
集成电子设备（OBE）
VT-VETSY-1型
组件系列1X
维修箱
-测试设备、24V电源单元、连接电缆和适配器
测试设备
-适用于具有集成电子设备和±15V或+24V工作电压的比例伺服阀的控制和功能测试
-使用比例伺服阀简化液压系统的调试和故障排除
测试设备类型VT-VET-1-1X
该测试装置适用于具有集成电子设备和±15V或+24V工作电压的比例伺服阀的控制和功能测试。操作模式
-外部操作→ 将操作电压和命令值从控制柜回路输入到阀门
-内部/外部操作→ 通过测试设备预设命令值；控制柜的工作电压
-内部操作→ 通过单独的电源单元提供工作电压；通过测试设备预设命令值
-通过BNC插座预设命令值→ 工作电压可选
注意：
试验装置只能由熟悉装置、阀门和液压系统的人员使用。通过相应的设置，它将忽略来自系统的控制信号。如果在控制方面采取了安全预防措施，则这些预防措施无效。
功能、操作说明
电压供应
根据阀门所需的工作电压，测试装置可以提供+24 V或±15 V。
为此，在调试之前，必须相应地设置“电源选择器”转换开关。
内部DC/DC转换器为内部命令值预设创建所需的辅助电压±15 V。
“电源选择器”选择器开关将内部参考电势L0切换到相关的外部接地。
滑阀位置“+24 V”→ 输入引脚B=参考电势
滑阀位置“±15V”→ 输入引脚C=参考电势
连接
-输入连接器ES和4mm输入插座
左侧的输入连接器ES用于连接来自控制装置或控制柜的连接电缆。根据操作元件的设置（请参阅操作和显示元件），左侧的4毫米插座直接连接到输入连接器的引脚
ES。
因此，来自控制器的所有信号都可以在插座处测量。
对于测试装置和阀门的操作，必须提供必要的工作电压+24 V或±15 V（取决于阀门类型）。
如果控制柜侧还没有工作电压，可以在输入连接器ES处连接相应的电源单元。
-输出插座AB（16）和4mm输出插座
右侧的输出插座AB（16）用于连接阀门。右侧的4mm插座直接与输出插座AB（16）的引脚连接。
因此，所有进出阀门的信号都可以在4毫米插座处测量。
通过短路连接器，连接电缆的每一根电线都可以分开，例如用于电流测量。
-BNC插座
在BNC插座处，可以通过标准化的50Ω电缆输入外部生成的命令值信号。
在这方面，“设定点选择器”命令值开关将切换到“BNC”位置。
-PE插座
PE插座直接连接到输入连接器ES（1）的PE连接。输出插座AB（16）没有PE连接。
主要技术指标（对于超出这些值的应用，请咨询我们！）
工作电压
转换
“电源选择器”
-“24V”滑阀位置V 24+40%-20%
-“±15V”滑阀位置V±15； ±10%
测试装置A的电流消耗为0.1
测试24V比例阀或高响应阀A 6时，输入连接器ES和输出插座AB的引脚A和B的大载流能力
输入
输入连接器ES
-引脚E和D处的命令值：根据阀门规格
-引脚C处的启用信号（24V操作）
未激活V 0…10
激活V 16…UB
输出插座AB
-引脚F处的实际值：根据阀门的实际输出值
BNC插座V 0…±10
附件
VT-VETNT-3-1X/G24型电源装置（包含在交付范围内）
工作台电源单元90…264 VAC；+24 VDC，3.75 A（材料编号R900739627）
电源单元的电源连接器适用于德国和许多欧洲国家的插座。
技术数据
工作电压VAC 90…264；47…63赫兹
电流消耗A 1.2
保险丝电子过载保护
输出电压VDC 24±1V；3.75A
干线长度m约1.5
到测试装置的线路长度m约1.5
尺寸（宽x高x深）毫米139 x 61 x 36
重量kg 0.46
连接电缆类型VT-VETK-1-1X（交付范围内包括2个单元）
测试装置VT-VET-1-1X和带集成电子设备的比例伺服阀（电气连接订购代码为“K9”和“K31”的阀门）之间的连接电缆（材料编号R900575335）
技术数据
符合DIN EN 175201-804的阀口配合连接器
测试设备端口连接器MS3101A 14S 6P
连接电缆长度m3
重量kg 0.3
附件
适配器电缆类型VT-VETAK-1-1X（包含在交付范围内）
测试装置VT-VET-1-1X和带集成电子设备的比例伺服阀（电气连接订购代码为“K17”的阀门）之间的适配器电缆（材料编号R900943189）
技术数据（对于这些参数之外的应用，请咨询我们！）
阀口配合接头VG 95328
测试设备端口连接器MS3101A 14S 6P
连接电缆长度m3
重量kg 0.3
力士乐REXROTH比例伺服阀测试装置维修箱订货号和型号：
R901049737 VT-VETSY-1-1X/1-2-1-1-0
力士乐REXROTH带电气位置反馈的直动式比例方向阀作为控制系统的先导控制阀
SY(H)DFE 的先导控制阀。
VT-DFP.
组件系列 2X, 1X
用带电气反馈的比例电磁铁操纵
控制电子元件：
VT-DFP 适用于 SY(H)DFE1
-外部控制电子元件 VT 5041-3X
控制电子元件：
VT-DFPE 适用于 SY(H)DFEE
-集成式，模拟
控制电子元件：
VT-DFPC 适用于 SY(H)DFEC
-集成式，带 CAN 总线接口的数字电子元件
控制电子元件：
VT-DFPn 适用于 SY(H)DFEn
-集成式，带 CAN 总线接口的数字电子元件，用于变速操作
控制电子元件：
VT-DFPD 适用于 SY(H)DFED
-集成式，带以太网总线接口的数字电子元件，用于变速操作
控制电子元件：
VT-DFPF 适用于 SY(H)DFEF
-集成式，带以太网总线接口的数字电子元件
始终屏蔽控制值和实际值电缆。
与天线或无线电发射源之间的距离必须至少为 1 m。
切勿在电力线路附近铺设信号线。
有关控制系统 SY(H)DFE 的补充注意事项请参见操作说明。
配件
SYDFE1系列配件
外部控制电子元件 VT 5041-3X/1 没有功率限制，不带摆动角显示
R901236404
外部控制电子元件 VT 5041-3X/2 没有功率限制，不带摆动角显示
R901263598
外部控制电子元件 VT 5041-3X/3 没有功率限制，不带摆动角显示
R901196678
线圈插头的连接插头
R901017011
阀门位置传感器的连接插头
R900023126
泵位置传感器的连接插头
R900013674
压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)
R901342029
压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)
R901342030
板卡插槽 VT 3002-1-2X/32D
R900020153
紧凑型电源设备 VT-NE32-1X
R900080049
SYDFEE, SYDFEC, SYDFEN系列配件
不用电缆进行对中连接 X1 的 12 极连接插头（装配件组件）
R900884671
用电缆线组 2 x 5 m 进行对中连接 X1 的 12 针连接插头
R900032356
用电缆线组 2 x 20 m 进行对中连接 X1 的 12 针连接插头
R900860399
压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)
R901342029
压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)
R901342030
压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆
R901342038
测试设备 VT-PDFE-1-1X/V0/0
R900757051
紧凑型电源设备 VT-NE32-1X
R900080049
SYDFEC 和 SYDFEN配件
不带串行接口的笔记本电脑 USB 串行转换器 VT-ZKO-USB/S-1-1X/V0/0
R901066684
用于在接口 X2 处连接 Win-PED PC (RS232) 的电缆，长度 3 m
R901156928
用于 WIN-PED PC (RS232) 同步连接的 T 型连接器及在连接器 X2 处使用压力传感器
R901117164
用于接口 X3 的连接插头，M12，直通式，可单独连接，5 针，有屏蔽，A 编码，电缆直径 6 -8 mm
R901076910
用于将计算机连接到 CAN 总线系统的转换器 USB/CAN 总线
R901071963
将 CAN 总线/X3 连接到 CAN 总线转换器 (D-Sub) 的电缆
R901152127
SYDFED配件
不用电缆进行对中连接 XH4 的 12 极连接插头（装配件组件）
R900884671
用电缆线组 2 x 5 m 进行对中连接 XH4 的 12 针连接插头
R900032356
用电缆线组 2 x 20 m 进行对中连接 XH4 的 12 针连接插头
R900860399
压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)
R901342029
压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)
R901342030
压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆
R901342038
测试设备 VT-PDFE-1-1X/V0/0
R900757051
M12 到 RJ45（连接 X7E1 和 X7E2）的以太网连接电缆，附加信息类型名称 RKB0044/003,0
R911343806
SYDFEF系列配件
不用电缆（装配件组件）进行对中连接 XH1 的 6 针连接插头
R900021267
用电缆线组 3 m 进行对中连接 XH1 的 6 针连接插头
R901420483
用电缆线组 5 m 进行对中连接 XH1 的 6 针连接插头
R901420491
用电缆线组 10 m 进行对中连接 XH1 的 6 针连接插头
R901420496
压力传感器 HM 20-2X，测量范围 315 bar (4 -20 mA)
R901342029
压力传感器 HM 20-2X，测量范围 315 bar (0.1 -10 V)
R901342030
压力传感器 HM 20-2X，测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆
R901342038
M12 到 RJ45（连接 X7E1 和 X7E2）的以太网连接电缆，附加信息类型名称 RKB0044/003,0
R911343806
力士乐带集成电子元件 (OBE) 或外部控制电子元件的先导式比例方向插装阀
2WFC; 2WFCE
温度范围 -20 … +60℃
大工作压力 420bar
大回流压力 100bar
建议粘度范围 20 … 100mm²/s
二位二通型号
强度：
-油压阻力高为 420 bar
-高耐振度（符合 DIN EN60068-2）
-环境温度高为 +60 °C
度：
-响应灵敏度高，滞后低
可靠性：
-质量高，设计成熟
标准化：
-安装尺寸符合 ISO 7368
-连接器/接口
柔性：
-可与压力补偿器连接，可提供压力补偿流量控制
安全性：
-断电、电缆中断或断开选通后，会进入主级故障安全位置
设置
2WFCE 型先导式比例方向阀基本构成包括：
盖
主级
带比例电磁铁的先导控制阀
带位置传感器和模拟接口的集成电子元件
集成电子元件 (OBE) 将控制值与主级 控制阀芯的位置理论值进行比较。在存在控制偏差的情况下，先导控制阀将激活控制线圈。以此调节控制阀芯。根据控制偏差的不同，主级 控制腔或者以先导油（主级已关闭）加压，或者已卸载（主级已打开）。控制偏差修正前，将通过控制值成比例地控制行程及节流孔横截面。
为保证正常运行，必须遵守以下条件：
流向 A → B（X 连接到 A）
流向 B → A（X 连接到 B）
电源电压故障
如果小电源电压发生故障或低于小电源电压，则启用将断开（接口 B1 和 G1）且在线圈导线电缆中断情况下，集成电子元件 (OBE) 将断开先导控制阀线圈的电源。主级控制阀芯 通过油口 X 处可用压力和主级弹簧力安全移动至其阀座位置并阻塞 A 和 B 之间的油液流动。
流量控制功能
先导式比例方向阀可与压力补偿器配合使用以提供压力补偿流量控制。
集成电子元件 (OBE)
功能
1. 接通程序/故障特性
施加 24 V 的电源电压之后，如果满足以下条件，则电子元件将准备就绪：
电源电压 UB > 18 V DC
线圈连接未中断
控制值线未中断且控制值 > 2.7 mA（仅指接口“G1”）
如果上述条件中有一个未得到满足，则控制器和输出级断路，并将插脚 11 （仅指接口“B1”和“G1”）的“准备就绪”信号设置为 0 V。
2. 理论值输出信号
电气接口“A1”（插脚 F）和“B1”（插脚 6）
“A1”：0.35 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -2.5 V 时，节流阀芯处于阀座位置
“B1”：0 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -1.5 V 时，节流阀芯处于阀座位置
电气接口“G1”（插脚 6）
4 mA ... +20 mA 对应于 0 % ... 100 % 的阀门开口；当理论值 < 2.7 mA 时，节流阀芯处于阀座位置
注意：
电子元件接口“A1”
在开口方向：若控制值 ≥ 0.5 V 时，则启用阀门
在闭合方向：控制值 ≤ 0.3 V 时（“阀座上”），阀门停用
在开口方向的电气接口“B1”和“G1”：
若已设置使能插脚 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），则启用阀门
在闭合方向：若未设置插脚 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“阀座上”），则停用阀门
德国力士乐REXROTH比例流量阀订货号和型号：
R901451532 2WFC16S125L-1X/M/K4
R901451532 2WFC16S125L-10/M/K4
R901451941 2WFC25S220L-1X/M/K4
R901451939 2WFC25S140Q-10/M/K4
R901451944 2WFC32S320L-1X/M/K4
R901451948 2WFC40S500L-1X/M/K4
R901451952 2WFC50S1000L-1X/M/K4
R901436211 2WFCE16S160L-1X/M/24G1
R901436210 2WFCE16S160L-1X/M/24B1
R901436207 2WFCE16S160L-1X/M/24A1
R901424816 2WFCE16S125L-1X/M/24B1
R901424816 2WFCE16S125L-10/M/24B1
R901430244 2WFCE16S125L-1X/M/24G1
R901387450 2WFCE16S125L-1X/M/24A1
R901430247 2WFCE25S220L-1X/M/24G1
R901388124 2WFCE25S220L-1X/M/24A1
R901388124 2WFCE25S220L-10/M/24A1
R901436213 2WFCE25S330L-1X/M/24A1
R901388127 2WFCE32S320L-1X/M/24A1
R901388127 2WFCE32S320L-10/M/24A1
R901430250 2WFCE32S320L-1X/M/24G1
R901430249 2WFCE32S320L-1X/M/24B1
R901436317 2WFCE40S940L-1X/M/24A1
R901436317 2WFCE40S940L-10/M/24A1
R901388128 2WFCE40S500L-1X/M/24A1
R901430258 2WFCE40S500L-1X/M/24G1
R901436319 2WFCE40S940L-1X/M/24B1
R901388132 2WFCE50S1000L-1X/M/24A1
R901430271 2WFCE50S1000L-1X/M/24B1
R901430271 2WFCE50S1000L-10/M/24B1
R901436328 2WFCE50S1500L-1X/M/24G1
R901436328 2WFCE50S1500L-10/M/24G1
R901436321 2WFCE50S1500L-1X/M/24A1
R901436326 2WFCE50S1500L-1X/M/24B1
R901425071 STW0271-10/3WRCE40V000L-SG24K31C1M-106
0811402614 FESX32CA-1X/320LZ4M
0811402620 FESX40CA-1X/500LZ4M
0811402622 FESXE40CA-1X/500LK0B1M
力士乐REXROTH比例节流阀
R901430247 2WFCE25S220L-1X/M/24G1
规格 25，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高
滑阀
先导式操作
产品属性
连接图 ISO 7368-BB-08-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 220
尺寸 25
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，12极（11+PE）
电气连接说明 连接器12极（11+PE）符合EN 175201-804标准
连接性 模拟，指令值4…20mA
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.78
力士乐REXROTH节流控制
R901388124 2WFCE25S220L-1X/M/24A1
R901388124 2WFCE25S220L-10/M/24A1
规格 25，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高
滑阀
先导式操作
产品属性
连接图
ISO 7368-BB-08-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 220
尺寸 25
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
连接性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.78
力士乐齿轮泵现货0510625042
