力士乐齿轮泵全新原装0510425044，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

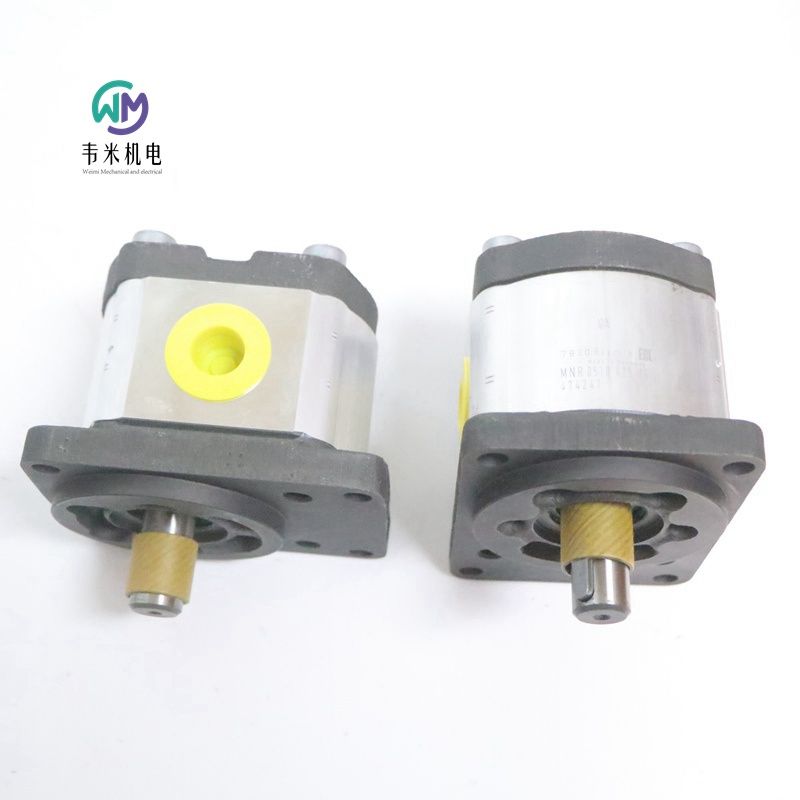

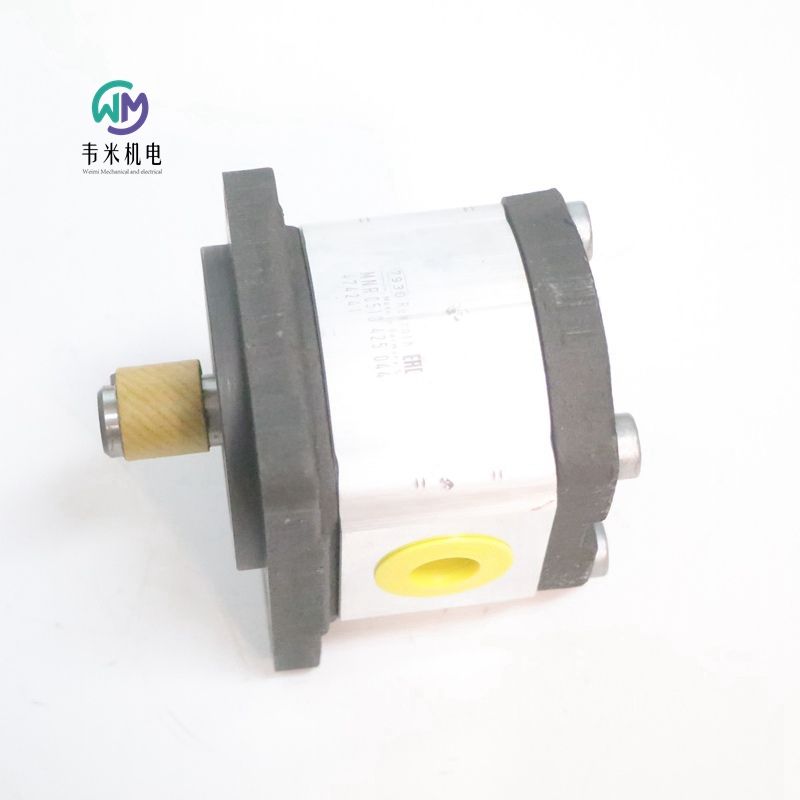

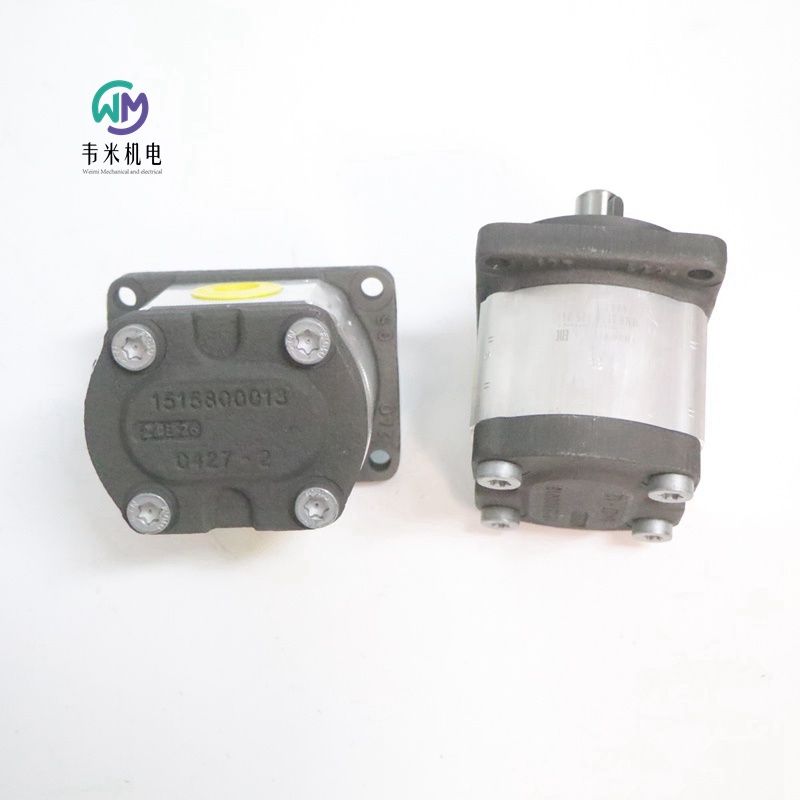

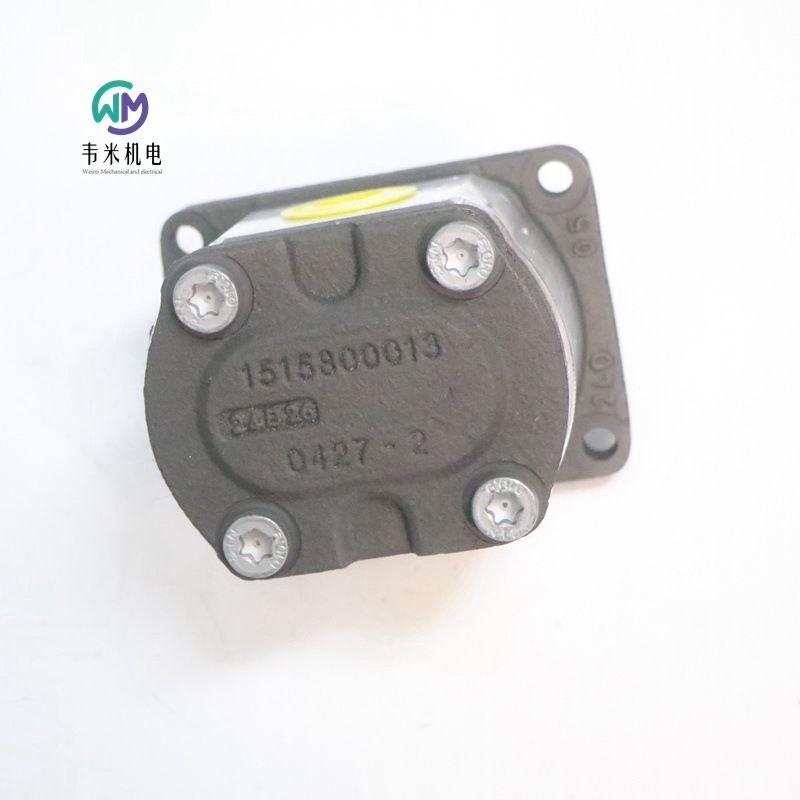

力士乐REXROTH齿轮泵 AZPF-11-008RAB01MB
0510425044 AZPF-11-008RAB01MB
8 cm^3/转, 右转, 圆柱式 ISO 直径 18 mm, 矩形法兰直径 80 mm, 螺纹 UN-2B SAE O 型圈
外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。
使用寿命长
用于高负载的滑动轴承
端口连接：法兰连接或螺纹连接
传动轴符合ISO或SAE以及客户特定的解决方案
基于大批量生产的始终如一的高质量
流量 [l/min] 32.0
排量 [cm³/rev] 8
间歇性压力 [bar] 210
功能 [rpm] 4000
驱动轴 圆柱式 ISO 直径 18 mm
旋转方向 右转
前端盖 矩形法兰直径 80 mm
前盖材料 铝
噪音水平 标准噪声等级
外啮合齿轮单元 外啮合齿轮单元
功能 泵
类型 类型 F (4 ... 28 cm^3/转)
系列 轴直径 18
版本 磷化处理，销定位
油口 螺纹 UN-2B SAE O 型圈
密封元件 NBR
后端盖 标准
重量 [kg] 3.2
力士乐REXROTH外啮合齿轮泵 高性能
AZPF
平台 F
固定排量
规格 4 … 28
连续压力达 250 bar
间歇压力达 280 bar
大量生产情况下，也能保持恒定的高品质
使用寿命长
采用滑动轴承，适合重负荷应用
驱动轴符合 ISO 或 SAE 标准，以及客户解决方案
管路油口：连接法兰或螺纹
可以实现多台泵的组合
基本信息
外啮合齿轮泵的主要作用是将机械能（扭矩和转速）转变成液压能（流量和压力）。为了减少热损失，力士乐的外啮合齿轮装置提供了非常高的效率。这种高效率是通过与压力相关的间隙密封以及高精密的制造技术实现的。
力士乐外啮合齿轮泵有四种机座大小：平台 B、F、N 和 G。在一个平台中通过不同的齿轮宽度实现不同排量。这些泵有标准，高性能，SILENCE和SILENCE PLUS版本。通过各种法兰，轴，阀组件和多个泵组合，可以创建更多的设计变体。
输送原理
在旋转运动期间脱离啮合的齿使齿腔变得自由。所产生的负压以及容器中液压油液位上的压力会导致液压油从容器中流出到泵。该液压油充满齿腔，并沿箭头方向（参见剖视图）沿着壳体从吸入口输送到压力侧。 在此，齿再次啮合，从齿腔中排出液压油，并防止回流到吸气腔中。
结构款式
外啮合齿轮泵主要由安装在轴承衬套中的齿轮对以及带有前盖和端盖的壳体组成。
通常用轴密封件密封的传动轴穿过前盖。轴承力由滑动轴承吸收。它们专为高压而设计，具有出色的紧急运行性能-尤其是在低速情况下。
齿轮有12个齿。这使流速脉动和噪音辐射保持较低。压力室的密封件取决于工作压力。这样可实现高效率。在齿腔中产生的工作压力在特别设计的压力场中被导向轴承衬套的外部，从而将它们紧紧地压在齿轮上。施加的压力场受到特殊密封件的限制。通过根据压力在齿轮和壳体之间设置的小间隙来确保齿轮到壳体的圆周上的密封件。
德国力士乐REXROTH外啮合齿轮泵订货号和型号：
0510225006 AZPF-12-004RCB20KB
0510425009 AZPF-11-008RCB20MB
0510225023 AZPF-11-004RAB01MB
0510225010 AZPF-10-004RRR12MB
0510225013 AZPF-10-004RRR20MB
0510325013 AZPF-11-005RRR20MB
0510325016 AZPF-11-005RQR20MB
0510325006 AZPF-11-005RCB20MB
0510425022 AZPF-12-008RCB20KB
0510225027 AZPF-12-004RCB20MB
0510425020 AZPF-11-008RRR20MB
0510425022 AZPF-12-008RCB20KB
0510425044 AZPF-11-008RAB01MB
0510525009 AZPF-11-011RCB20MB
0510525018 AZPF-11-014RCB20MB
0510525033 AZPF-11-011RQR20MB
0510525076 AZPF-11-011RAB01MB
0510525311 AZPF-11-011LCB20MB
0510625013 AZPF-11-019RCB20MB
0510625033 AZPF-12-016RCB20MB
0510625042 AZPF-11-016RQR20MB
0510625022 AZPF-11-016RCB20MB
0510625077 AZPF-11-016RAB01MB
0510725030 AZPF-12-022RCB20KB
0510725102 AZPF-11-022RRR20KB-S0081
0510325319 AZPF-11-005LRR20KB-S0081
0510725114 AZPF-22-028RHO30KB
0510725349 AZPF-21-022LFB20MB
0510425025 AZPF-11-008RQR20MB
0510425307 AZPF-11-008LCB20MB
0510900060 AZPFF-11-014/005RCB2020MB
0510665334 AZPFF-10-016/016LFB2020MB
0510901030 AZPFF-12-008/005RRR2020MB （1518222120 1517222375）
0510565009 AZPFF-10-011/005RCB2020MB
力士乐REXROTH外啮合齿轮泵
0510625077
齿轮泵 AZPF-11-016RAB01MB
16 cm^3/转, 右转, 圆柱式 ISO 直径 18 mm, 矩形法兰直径 80 mm, 螺纹 UN-2B SAE O 型圈
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min] 38.2
标称尺寸[cm³/rev] 16
间歇压力[bar] 210
转速[rpm] 2390
驱动轴 直轴ISO直径。18毫米
旋转方向 顺时针旋转
前盖 矩形法兰直径。80毫米
外壳材料 铝
噪音水平 标准噪声级
应用 一般的
产品 外齿轮装置
功能 泵
模型 F型（4…28立方厘米/转）
系列 轴承直径18mm
版本 磷化、钉扎
端口连接 管螺纹DIN EN ISO 228-1
密封材料 NBR
后盖 标准（铸铁）
重量[kg] 3.8
力士乐REXROTH外啮合齿轮泵
0510625033
齿轮泵 AZPF-12-016RCB20MB
16 cm^3/转, 右转, 锥体 1:5, 矩形法兰直径 80 mm, 方形法兰 DIN 3901/3902
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min] 48
标称尺寸[cm³/rev] 16
间歇压力[bar] 280
转速[rpm] 3000
驱动轴 圆锥1:5
旋转方向 顺时针旋转
前盖 矩形法兰Ø80 mm
外壳材料 铝
噪音水平 标准噪声级
产品 外齿轮装置
功能 泵
模型 F型（4…28立方厘米/转）
系列 轴承直径Ø18mm
版本 耐腐蚀，固定
端口连接 方形法兰DIN 3901/3902
密封材料 NBR
后盖 标准
重量[kg] 3.8
力士乐REXROTH外啮合齿轮泵
0510525018
齿轮泵 AZPF-11-014RCB20MB
14 cm^3/转, 右转, 锥体 1:5, 矩形法兰直径 80 mm, 螺纹 UN-2B SAE O 型圈
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min] 42
标称尺寸[cm³/rev] 14
间歇压力[bar] 280
转速[rpm] 3000
驱动轴 圆锥1:5
旋转方向 顺时针旋转
前盖 矩形法兰直径。80毫米
外壳材料 铝
噪音水平 标准噪声级
应用 一般的
产品 外齿轮装置
功能 泵
模型 F型（4…28立方厘米/转）
系列 轴承直径18mm
版本 磷化、钉扎
端口连接 符合ISO 8434-1标准的方形法兰
密封材料 NBR
后盖 标准（铸铁）
重量[kg] 3.64
力士乐REXROTH外啮合齿轮泵
0510525009
齿轮泵 AZPF-11-011RCB20MB
11 cm^3/转, 右转, 锥体 1:5, 矩形法兰直径 80 mm, 螺纹 UN-2B SAE O 型圈
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min] 44
标称尺寸[cm³/rev] 11
间歇压力[bar] 280
转速[rpm] 4000
驱动轴 圆锥1:5
旋转方向 顺时针旋转
前盖 矩形法兰直径。80毫米
外壳材料 铝
噪音水平 标准噪声级
应用 一般的
产品 外齿轮装置
功能 齿轮泵
类型 F型（4…28立方厘米/转）
系列 轴承直径18mm
版本 磷化、钉扎
端口连接 符合ISO 8434-4标准的矩形法兰
密封材料 NBR
后盖 标准（铸铁）
重量[kg] 3.55
力士乐REXROTH齿轮泵
0510325313 AZPF-10-005LRR20MB
5.5 cm^3/转, 左转, 花键轴 SAE J744 16-4(9T 16/32DP), SAE J744 82-2 (A), 方形法兰 DIN 3901/3902
液压泵，外啮合齿轮泵，液压齿轮泵
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min] 22
标称尺寸[cm³/rev] 5.5
间歇压力[bar] 280
转速[rpm] 4000
传动轴 花键轴SAE J744 16-4（9T 16/32DP）
旋转方向 逆时针旋转
前盖 SAE J744 82-2（A）
外壳材料 铝
噪音水平 标准噪声级
产品中心 外齿轮装置
功能 泵
模型 F型（4…28立方厘米/转）
系列 轴承直径Ø18mm
版本 磷化，钉住
端口连接 方形法兰DIN 3901/3902
密封材料 NBR
后盖 标准
重量[kg] 3.2
力士乐REXROTH齿轮泵
0510615321 AZPF-12-019LNT20MB
19 cm^3/转 , 左转, 带牙嵌两平面式, 4 孔固定, 直径 52 mm 带O型圈, 螺纹 UN-2B SAE O 型圈
液压泵，外啮合齿轮泵，液压齿轮泵
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min] 57
标称尺寸[cm³/rev] 19
间歇压力[bar] 190
转速[rpm] 3000
传动轴 二面角爪（狗汤）
旋转方向 逆时针旋转
前盖 4螺栓安装直径。52毫米，带O型圈
外壳材料 铝
噪音水平 标准噪声级
应用程序 一般的
产品中心 外齿轮装置
功能 泵
模型 F型（4…28立方厘米/转）
系列 轴承直径18mm
版本 耐腐蚀，固定
端口连接 符合ISO 8434-1标准的方形法兰
密封材料 NBR
后盖 标准（铸铁）
重量[kg] 3.
力士乐REXROTH齿轮泵
0510425307 AZPF-11-008LCB20MB
8 cm^3/转, 左转, 锥体 1:5, 矩形法兰直径 80 mm, 螺纹 UN-2B SAE O 型圈
液压泵，外啮合齿轮泵，液压齿轮泵
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min] 32
标称尺寸[cm³/rev] 8.
间歇压力[bar] 280
转速[rpm] 4000
传动轴 圆锥1:5
旋转方向 逆时针旋转
前盖 矩形法兰直径。80毫米
外壳材料 铝
噪音水平 标准噪声级
应用程序 一般的
产品中心 外齿轮装置
功能 泵
模型 F型（4…28立方厘米/转）
系列 轴承直径18mm
版本 磷化、钉扎
端口连接 符合ISO 8434-1标准的方形法兰
密封材料 NBR
后盖 标准（铸铁）
重量[kg] 3.4
力士乐REXROTH齿轮泵
0510225022 AZPF-12-004RHO30PB
4 cm^3/转, 右转, 锥体 1:8, 矩形法兰，直径 36.47 mm (M8), 螺纹 UN-2B SAE O 型圈
液压泵，外啮合齿轮泵，液压齿轮泵
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min] 16
标称尺寸[cm³/rev] 4.
间歇压力[bar] 280
转速[rpm] 4000
传动轴 圆锥1:8
旋转方向 顺时针旋转
前盖 矩形法兰直径。36.47毫米（M8）
外壳材料 铝
噪音水平 标准噪声级
应用程序 一般的
产品中心 外齿轮装置
功能 泵
模型 F型（4…28立方厘米/转）
系列 轴承直径18mm
版本 耐腐蚀，固定
端口连接 方形法兰
密封材料 FKM
后盖 标准（铸铁）
重量[kg] 3.1
力士乐REXROTH外啮合齿轮泵齿轮泵 AZPF-11-016RQR20MB
0510625042 AZPF-11-016RQR20MB
16 cm^3/转, 右转, 圆柱式\nSAE J744 16-1\n(短款式), SAE J744 82-2 (A), 方形法兰 DIN 3901/3902
外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。
使用寿命长
用于高负载的滑动轴承
端口连接：法兰连接或螺纹连接
传动轴符合ISO或SAE以及客户特定的解决方案
基于大批量生产的始终如一的高质量
流量 [l/min] 48.0
排量 [cm³/rev] 16
间歇性压力 [bar] 200
功能 [rpm] 3000
驱动轴 圆柱式\nSAE J744 16-1\n(短款式)
旋转方向 右转
前端盖 SAE J744 82-2 (A)
材料 铝
噪音水平 标准噪声等级
外啮合齿轮单元 外啮合齿轮单元
功能 泵
类型 类型 F (4 ... 28 cm^3/转)
系列 轴直径 Ø 18mm
版本 磷化处理，销定位
油口 方形法兰 DIN 3901/3902
密封元件 NBR
后端盖 标准
特殊款式 与标准目录的偏差，请参见图纸
重量 [kg] 3.685
力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。
力士乐REXROTH减压阀 DR20-5-5X/200YM
R900597233 DR20-5-52/200YM
公称尺寸 20，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图 ISO 5781-08-10-0-16
压力 [bar] 350
体积流量 [l/min] 300
活塞符号 B → A
连接类型 板材结构
标称尺寸 20
驱动类型 带机械操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 5.38
力士乐REXROTH减压阀 DR10-5-5X/200Y
R900503741 DR10-5-52/200Y
公称尺寸 10，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图 ISO 5781-06-07-0-16
压力 [bar] 350
体积流量 [l/min] 150
活塞符号 B → A
连接类型 板材结构
标称尺寸 10
驱动类型 带机械操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 3.68
力士乐REXROTH直动式压力顺序阀
DZ6DP
规格 6
组件系列 5X
大工作压力 315 bar
大流量 60 l/min
用于底板安装
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
5 档压力
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选
DZ 6 DP 型阀是一种直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
压缩弹簧将控制阀芯保持在它的初始位置，阀是关闭的。通道 P 中的压力通过控制油路施加在与压缩弹簧相对的控制阀芯的阀芯端面上。
当通道 P 中的压力达到压缩弹簧的设置值时，控制阀芯将向左移动，从 P 到 A 的连接被打开。从而连接与通道 A 相连的系统，且通道 P 中不会产生压降。
通过控制油路从通道 P 内部接收控制信号，或者，通过油口 B (X) 从外部接收控制信号。
根据阀的用途，漏油排泄可经油口 T (Y) 外部实现，或经油口 A 内部实现。
注意：
对于内部漏油排泄，设置的开启压力将随通道 A 中的压力而增大。
可选择安装单向阀，以实现液压油由通道 A 到通道 P 的自由回流。
压力计连接可实现对阀门顺序压力的控制。
德国力士乐REXROTH顺序阀订货号和型号：
R900535880 DZ6DP2-54/315XYM
R900481274 DZ6DP1-5X/150Y
R900959696 DZ6DP2-53/315YMV
R900508019 DZ10DP2-4X/75X
力士乐REXROTH直动式压力顺序阀
ZDZ6D
规格 6
组件系列 4X
大工作压力 210 bar
大流量 60 l/min
叠加阀
油口安装面，符合 ISO 4401-03-02-0-05（带或不带孔）
4 个压力等级
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选（型号“A”）
ZDZ 型阀是一种采用叠加阀板设计的直动式压力顺序阀。它用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
型号“P”
压缩弹簧将控制阀芯保持在它的初始位置 - 阀门是关闭的。通道 P中的压力通过控制油路 施加在与压缩弹簧相对的控制阀芯的阀芯端面上。
当通道 P2达到压缩弹簧的设定值时，控制阀芯将向左移动，从 P2到 P的连接被打开。从而连接与通道 P1相连的系统，且通道 P2中不会产生压降。
来自弹簧腔的先导油回油始终经由孔流入通道 T(Y) 于外部实现。
压力计连接可实现对阀门顺序压力的控制。
型号“A”
此处，压力顺序在通道 A 中实现。通过从通道 A1内部提供控制信号和先导油。
可选择安装单向阀，以实现液压油由通道 A2到 A1的自由回流。
力士乐REXROTH顺序阀订货号和型号：
R900579606 ZDZ6DA2-4X/210Y
R900579606 ZDZ6DA2-45/210Y
R900519968 ZDZ6DP2-4X/75YM
力士乐REXROTH直动式压力顺序阀
DZ10DP
规格 10
组件系列 4X
大工作压力 210 bar
大流量 80 l/min
用于底板安装
油口安装面符合 ISO 5781-06-07-0-00
4 个压力等级
4 种调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
带压力计连接
单向阀，可选
DZ 10 DP 型阀是一种直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
压缩弹簧将控制阀芯保持在它的初始位置，阀是关闭的。通道 A 中的压力通过控制油路施加在与压缩弹簧相对的控制阀芯的阀芯端面上。
当通道 A 中的压力达到压缩弹簧的设置值时，控制阀芯将向右移动，从 A 到 B 的连接被打开。从而连接与通道 B 相连的系统，且通道 A 中不会产生压降。
通过控制油路从通道 A 内部接收控制信号，或者，通过油口 X 从外部接收控制信号。
根据阀的用途，漏油排泄可经油口 Y 外部实现，或经油口 B 内部实现。
注意！
对于 内部 漏油排泄， 设置的 开启压力将随通道 B 中的压力而 增大 。
可选择安装单向阀，以实现液压油由通道 B 到通道 A 的自由回流。
压力计连接可实现对阀门顺序压力的控制。
力士乐REXROTH直动式压力顺序阀
ZDZ10D
规格 10
组件系列 5X
大工作压力 210 bar
大流量 80 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05
底板（单独订购）
4 个压力等级
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
带压力计连接
ZDZ 型阀是一种采用叠加阀板设计的直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型设置顺序压力。
型号“C”
压缩弹簧将控制阀芯保持在它的初始位置，阀是关闭的。通道 A中的压力通过控制油路 施加在与压缩弹簧相对的控制阀芯的阀芯端面上。
当通道 A2达到压缩弹簧的设置值时，控制阀芯将向左移动，从 A2到 A1的连接被打开。从而连接与 A1相连的系统，且通道 A2中不会产生压降。
来自弹簧腔的漏油回油始终通过通道 T (Y) 于外部实现。
压力计连接可实现对阀门顺序压力的控制。
型号“A”
此处，压力顺序在通道 A 中实现。通过从通道 A1内部提供控制信号和先导油。
型号“P”
通过此型号，压力顺序在通道 P 中实现。通过从通道 P2内部提供控制信号和先导油。
力士乐REXROTH先导式压力顺序阀
DZ
DZ20-2-52/200Y
规格 10 … 32
组件系列 5X
大工作压力 315 bar
大流量 600 l/min
适用于作为预加载、跟踪和切换阀应用
用于底板安装
孔图按 ISO 5781
作为插装阀
4 个压力等级
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选
DZ 型阀是一种先导式压力顺序阀。
用于与压力相关的次级系统连接。
压力顺序阀主要由带主阀芯的主阀 和带调整类型及可选单向阀的先导控制阀组成。
根据先导油供油和先导油回油及相应功能，进行了如下区分：
DZ. . -.-5X/… 型预载阀
施加在通道 A 中的压力通过控制油路作用于先导控制阀中的先导阀芯。同时，通道 A 中的压力通过喷嘴作用于主阀芯的弹簧负载侧。如果通道 P 中的压力超过在弹簧处设置的值，则先导阀芯 将顶着弹簧移动。此时主阀芯弹簧负载侧的液压油通过喷嘴、控制边以及控制油路和流入通道 B。因此，在主阀芯处产生了压降。主阀芯向上移动并打开从通道 A 到通道 B 的连接。通道 A 中的压力超出通道 B 中压力的值即为在弹簧处设置的值。在先导阀芯 处发生的泄漏将通过先导控制阀的弹簧腔和控制油路从内部导入到通道 B 中。如果次级油路（通道 B）中的压力超过通道 A 中的压力，则可以选择安装单向阀以实现自由回流。
DZ. . -.-5X/.X… 型预载阀号
大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，对于型号“X”，将通过控制油路 X 从外部提供开启信号。
DZ. . -.-5X/.Y… 型顺序阀型
大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，在型号“Y”中，在先导阀芯处发生的泄漏必须通过油路或卸压导入到油箱中。先导油通过油路导入到通道 B 中。
DZ. . -.-5X/.XY… 型油路阀
大体上，此类阀的功能与 DZ. . -.-5X/… 型阀的功能相对应。但是，对于型号“XY”，将通过控制油路 X从外部提供开启信号。在先导阀芯孔处的先导油和发生的泄漏必须通过油路卸压导入到油箱中。
德国力士乐REXROTH顺序阀订货号和型号：
R900535769 DZ10-1-5X/100Y
R900597547 DZ10-1-5X/200
R900599114 DZ10-1-5X/200Y
R900710220 DZ10-2-5X/50X
R900537692 DZ10-2-5X/50YM
R900502897 DZ10-2-5X/100
R900596755 DZ10-2-52/200
R900596661 DZ10-2-52/200Y
R900552999 DZ10-2-52/200YV
R900518901 DZ20-1-5X/100XY
R900599116 DZ20-1-52/200Y
R900599115 DZ20-1-5X/200YM
R900596858 DZ20-2-5X/200
R900596588 DZ20-2-52/200XY
R900501493 DZ20-2-5X/200X
R900596863 DZ20-2-52/200Y
R900597717 DZ20-2-5X/315XY
R900596906 DZ30-2-52/200
力士乐REXROTH先导式减压阀
DR
规格 10 … 25
组件系列 1X; 4X
大工作压力 315 bar
用于底板安装
孔图按 ISO 5781
用于螺纹连接
作为插装阀
4 个可选调整类型：
旋钮
六角套筒和保护帽
带刻度可锁定旋钮
带刻度旋钮
4 个压力等级
DR 型压力阀是一种先导式减压阀。用于降低系统压力。
它主要由拧入式插装阀（插件）和壳体组成，可以选择带或不带单向阀（底板安装）。
在静止位置时阀门处于打开状态。液压油可以通过主控制阀芯，从入口通道自由流向出口通道。出口通道中的压力通过孔施加于主控制阀芯 的弹簧负载侧。同时，压力通过孔和孔作用于与弹簧相对的主控制阀芯 侧。
如果出口通道中的压力超过弹簧上设定的值，则先导座开启。
液压油从主控制阀芯 的弹簧负载侧，经喷嘴和先导座流入弹簧腔。
主控制阀芯 移至控制位置，并使由弹簧设定的出口通道压力保持恒定。来自弹簧腔 的先导油回油始终通过 Y 油口外部实现。
对于型号“P”的底板安装，可选择安装单向阀，以实现从通道 A 到通道 B 的自由回流。
力士乐REXROTH先导式减压阀
Z3DR10
规格 10
组件系列 1X
大工作压力 350 bar
大流量 120 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05 （标准型号）或 ISO 4401-05-05-0-05 （型号“SO30”）
4 个压力等级，可选
2 种调整类型，可选：
内六角主轴和保护帽
带刻度可锁定旋钮
防腐蚀设计
Z3DR 型阀是一种采用叠加阀板设计的先导式三通减压阀，可限制执行机构的压力。此类阀可用于减小和控制系统压力。
此类阀主要由先导控制阀 和包括主级部分的壳体组成。次级压力通过调整类型设置。
力士乐先导式减压阀的特点是稳定性高且滞后低。
利用型号“MS”可通过测量油口处的压力负载单元对设定的次级压力进行测量和监控（请参阅“尺寸”）。
若执行机构油口 P（A、B）处的次级压力进一步上升到超出设定值，则阀门将会开启回油口 TA (TB) 的第三条管路。这样可防止执行机构通道出现不允许的压力上升。
德国力士乐REXROTH减压阀订货号和型号：
R901435208 Z3DR10VA2-10/200V
R901160168 Z3DR6VP2-10/200MSV
R901418087 Z3DR6VP3-10/315V
力士乐REXROTH先导式减压阀
类型 3DR
特点
-用于减少（P 到 A）和限制（A 到 T）系统压力的阀
-用于底板安装
-油口安装面符合 ISO 4401-07-07-0-05
-符合样本 RC 45056 的底板（单独订购）
-4 个压力等级
-4 个调节元件，可选：
-旋钮
-六角套筒和保护帽
-带刻度可锁定旋钮
-带刻度旋钮
功能
类型 3DR 压力控制阀是用于次级油路的带有溢流阀功能的先导式三通减压阀。它们用于降低系统压力。
减压阀主要由带有控制阀芯的主阀和带有压力调节元件的先导控制阀组成。
在开始位置时，阀是打开的。液压油可以不受任何限制地从通道 P 流向通道 A。通道 A 内的压力是通过孔向压缩弹簧对面的阀芯区域施加的。同时，还通过节流孔向控制阀芯的弹簧负载侧施加压力，以及通过通道向先导控制阀的滚珠施加压力。
根据压缩弹簧的设置，滚珠的上游和管道内建立液压压力，并将控制阀芯保持在打开位置。液压油从通道 P 通过控制阀芯流向通道 A，直到通道 A 中的压力增加到超过压缩弹簧设置的压力值，并提升滚珠。控制阀芯向闭合位置移动。当通道 A 内的压力与压缩弹簧设置的压力值达到平衡时，则达到了所需减小的压力。当作用在执行机构上的外力导致通道 A 内的压力进一步增加时，控制阀芯被进一步压缩压缩弹簧。这样通过控制阀芯上的控制阀口打开了通道 T 和通道 A 之间的连接。排放到油箱的液压油量确保压力不再增加。先导油始终通过先导管路从弹簧腔外泄到油口 Y。务必始终保持先导油以零压力返回油箱。可以使用压力计油口检查通道 A 内的减压。
技术数据
重量 8kg
安装位置 可选
环境温度范围 –30至+50°C
液压
公称压力 315bar
工作压力
油口 P 315bar
油口 A 250bar
油口 Y 单独，无压地到油箱
压力设置 –
小 bar 视流量而定
大 bar 50; 100; 200; 250
流量 220l/min
液压油 符合 DIN 51524 ）的矿物油（HL，HLP）（适用于 NBR 和 FKM 密封件）；符合VDMA 24568 的可快速生物降解液压油（另请参阅RC 90221）；HETG（菜籽油）（适用于 NBR 和 FKM 密封件））；HEPG（聚）（仅适用于 FKM 密封件））；HEES（合成酯）（仅适用于 FKM 密封件））；可应要求提供其它液压油
液压油温度范围
–30 至 +80°C （NBR 密封件）
–20 至 +80°C （FKM 密封件）
粘度范围 10 至 800mm2/s
液压油的允许污染度 - 符合 ISO 4406（c）规定的清洁度等级 等级 20/18/15 （在液压系统中必须遵循规定的组件清洁度等级。有效过滤可防止发生故障，同时还可延长组件使用寿命。））有关过滤器的选择，请参阅样本 RC 50070，RC 50076，RC 50081，RC 50086，RC 50087 和 RC 50088。
德国力士乐REXROTH先导式减压阀订货号和型号：
R900917782 3DR16P4-5X/100Y/00M
R900916667 3DR16P4-5X/200Y/00M
R900916666 3DR16P5-5X/100Y/00M
R900916666 3DR16P5-53/100Y/00M
R900916668 3DR16P5-5X/200Y/00M
R900916668 3DR16P5-53/200Y/00M
R900917775 3DR16P5-5X/250Y/00M
R900917775 3DR16P5-53/250Y/00M
R900916670 3DR16P5-5X/250Y/00V
R901234521 3DR16P7-5X/100Y/00M
力士乐REXROTH减压阀3DR16P5-5X/200Y/00M
R900916668 3DR16P5-53/200Y/00M
公称尺寸 16，P → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图 ISO 4401-07-07-0-05
产品系列 3DR10,16,25
工作压力. [bar] 315
体积流量 [l/min] 220
活塞符号 P → A
连接类型 底板安装
标称尺寸 16
驱动类型 通过机械致动
连接数 4
开关位置数 3
电气连接说明 3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封件 NBR
重量 [kg] 8.94
力士乐REXROTH减压阀3DR16P5-5X/100Y/00M
R900916666 3DR16P5-53/100Y/00M
公称尺寸 16，P → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图 ISO 4401-07-07-0-05
产品系列 3DR10,16,25
工作压力. [bar] 315
体积流量 [l/min] 220
活塞符号 P → A
连接类型 底板安装
标称尺寸 16
驱动类型 通过机械致动
连接数 4
开关位置数 3
电气连接说明 3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封件 NBR
重量 [kg] 8.94
力士乐REXROTH双单向节流阀
Z2FS6
规格 6
组件系列 4X
大工作压力 315 bar
大流量 80 l/min
叠加阀
油口安装面符合 DIN 24340，形式 A
油口安装面符合 ISO 4401-03-02-0-05（带孔）
用于限制 2 个执行机构油口的主油流量或先导油流量。
4 种调整类型：
带锁紧螺母和保护帽的调节螺钉
带刻度可锁定旋钮• 内六角带刻度主轴• 带刻度旋钮
用于供油或回油节流
Z2FS6型阀是一种采用叠加阀板设计的双单向节流阀。它用于限制一个或两个执行机构油口的主油流量或先导流量。
彼此对称排列的两个单向节流阀可限制一个方向上的流量，同时允许相反方向上的自由回流。
如果是供油节流，则液压油将通过由阀座和节流阀芯形成的节流点，经通道 A1 导入执行机构 A2。节流阀芯可通过调节螺钉进行轴向调节，从而允许调节节流点。
从执行机构 A2流回的液压油沿着节流阀芯的方向相对弹簧移动阀座，从而使液压油通过单向阀不受阻碍地流动。根据安装位置，节流效应可能发生在供油或排放中。
主流量限制 （型号“2Q”）
要调节执行机构的速度（主流量限制），应在方向阀和底板之间安装双单向节流阀。
先导流量限制 （型号“1Q”）
通过先导式方向阀，可使用双单向节流阀来调节切换时间（先导流量限制）。在这种情况下，该阀安装在先导控制阀和主阀之间。
德国力士乐REXROTH节流阀订货号和型号：
R900481621 Z2FS6-2-4X/1Q
R900481621 Z2FS6-2-44/1Q
R900481623 Z2FS6-2-4X/1QV
R900481623 Z2FS6-2-46/1QV
R900481624 Z2FS6-2-43/2QV
R900481624 Z2FS6-2-44/2QV
R900481624 Z2FS6-2-4X/2QV
R900481624 Z2FS6-2-46/2QV
R900581526 Z2FS6A2-4X/1QV
R900427254 Z2FS6A2-4X/2Q
R900582719 Z2FS6-5-44/1QV
R900476838 Z2FS6-5-4X/2QV
R900441810 Z2FS6-7-4X/2QV
力士乐REXROTH节流反弹阀
R900582719 Z2FS6-5-4X/1QV
公称尺寸 6，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作
液压阀，流量控制阀，节流阀，节流止回阀
博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地节流至设定值。
直动式
带刻度的内六角形
微调
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 Z2FS6
工作压力[bar] 350
流量[l/min] 80
滑阀符号 A1→A2，B1→B2或A2→A1，B2→B1
连接类型 叠加式
尺寸 6.
驱动类型 机械驱动
端口数量 4.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.14
力士乐REXROTH节流反弹阀
R900581526 Z2FS6A2-4X/1QV
公称尺寸 6，A1 → A2 或 A2 → A1，机械操作
液压阀，流量控制阀，节流阀，节流止回阀，单向节流阀
博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地节流至设定值。
直动式
带锁紧螺母的固定螺钉
微调
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 Z2FS6
工作压力[bar] 350
流量[l/min] 80
滑阀符号 A1→A2或A2→A1
连接类型 叠加式
尺寸 6.
驱动类型 机械驱动
端口数量 4.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 0.98
力士乐REXROTH节流反弹阀
R900727967 Z2FS6-2-4X/2QV/60
公称尺寸 6，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作
液压阀，流量控制阀，节流阀，节流止回阀
博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地节流至设定值。
直动式
带锁紧螺母的固定螺钉
标准制定
带定位销安装孔ISO 8752-3x8-St
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 Z2FS6
工作压力[bar] 350
流量[l/min] 80
滑阀符号 A1→A2，B1→B2或A2→A1，B2→B1
连接类型 叠加阀
尺寸 6.
驱动类型 机械驱动
端口数量 4.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.04
博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
力士乐节流阀 Z2FS6-2-4X/2QV
R900481624 Z2FS6-2-46/2QV
公称尺寸 6，A1 → A2，B1 → B2 或 A2 → A1，B2 → B1，机械操作
高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。
叠加式
带锁紧螺母的调节螺钉
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 80
活塞符号 A1 → A2，B1 → B2 或 A2 → A1，B2 → B1
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 1.04
力士乐REXROTH节流反弹阀 Z2FS6A2-4X/2QV
R900439389
公称尺寸 6，A1 → A2 或 A2 → A1，机械操作
高性能范围内的工业液压阀。将体积流量可靠地节流到设定值。
直营
带锁紧螺母的调节螺钉
默认设置
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 80
活塞符号 A1 → A2 或 A2 → A1
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封 FKM
重量 [kg] 0.98941
力士乐REXROTH单向节流阀
Z2FS10
规格 10
组件系列 3X
大工作压力 315 bar
大流量 160 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05
用于限制 2 个执行机构油口的主油流量或先导油流量。
3 种调整类型：
带刻度可锁定旋钮，内六角带刻度主轴，带刻度旋钮
进油或回油节流
防腐蚀设计
Z2FS 10 型阀是一种采用叠加阀板设计的单向节流阀。它用于限制一个或两个执行机构油口的主油流量或先导流量。
彼此对称排列的两个单向节流阀可限制一个方向上的流量，同时允许相反方向上的自由回流。
如果是供油节流，则液压油将通过由控制边和节流阀芯形成的节流点，经通道 A1 导入执行机构 A2。节流阀芯可通过主轴进行轴向调节，从而允许调节节流点。
同时，通道 A1 中的液压油通过孔导入到活塞侧。主动压力和弹簧力使节流阀芯保持在节流位置。
从执行机构 B2 流回的液压油在相对弹簧的方向上移动节流阀芯，从而使液压油通过单向阀不受阻碍地流动。根据安装位置，节流效应可能发生在供油或排放中。
主流量限制
要调节执行机构的速度（主流量限制），应在方向阀和底板之间安装单向节流阀。
先导流量限制
通过先导式方向阀，可使用单向节流阀来调节切换时间（先导流量限制）。在这种情况下，该阀安装在先导控制阀和主阀之间。
德国力士乐REXROTH节流阀订货号和型号：
R900989095 Z2FS10-5-34/
R900517812 Z2FS10-5-33/V
R900517812 Z2FS10-5-3X/V
R900523737 Z2FS10-3-3X/V
R900517813 Z2FS10A5-3X/SV
R900517814 Z2FS10B5-3X/S2V
力士乐REXROTH节流反弹阀
R900523578 Z2FS10A5-3X/S2V
公称尺寸 10；A1 → A2 或 A2 → A1；机械操作
液压阀，流量控制阀，节流阀，节流止回阀
博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地节流至设定值。
直动式
带刻度的内六角形
产品属性
连接图 ISO 4401-05-04-05
产品系列 Z2FS10
工作压力[bar] 315
流量[l/min] 160
滑阀符号 A1→A2或A2→A1
连接类型 三明治板
尺寸 10
驱动类型 机械驱动
端口数量 4.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 2.98
力士乐REXROTH节流反弹阀
R900517814 Z2FS10B5-3X/S2V
公称尺寸 10；B1 → B2 或 B2 → B1；机械操作
液压阀，流量控制阀，节流阀，节流止回阀
博世力士乐的节流阀将液压系统中的流量降低到机械设定值，从而降低液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地节流至设定值。
直动式
带刻度的内六角形
产品属性
连接图 ISO 4401-05-04-05
产品系列 Z2FS10
工作压力[bar] 315
流量[l/min] 160
滑阀符号 B1→B2或B2→B1
连接类型 叠加式
尺寸 10
驱动类型 机械驱动
端口数量 4.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 3.
力士乐齿轮泵全新原装0510425044
