REXROTH齿轮泵现货库存0510425009，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

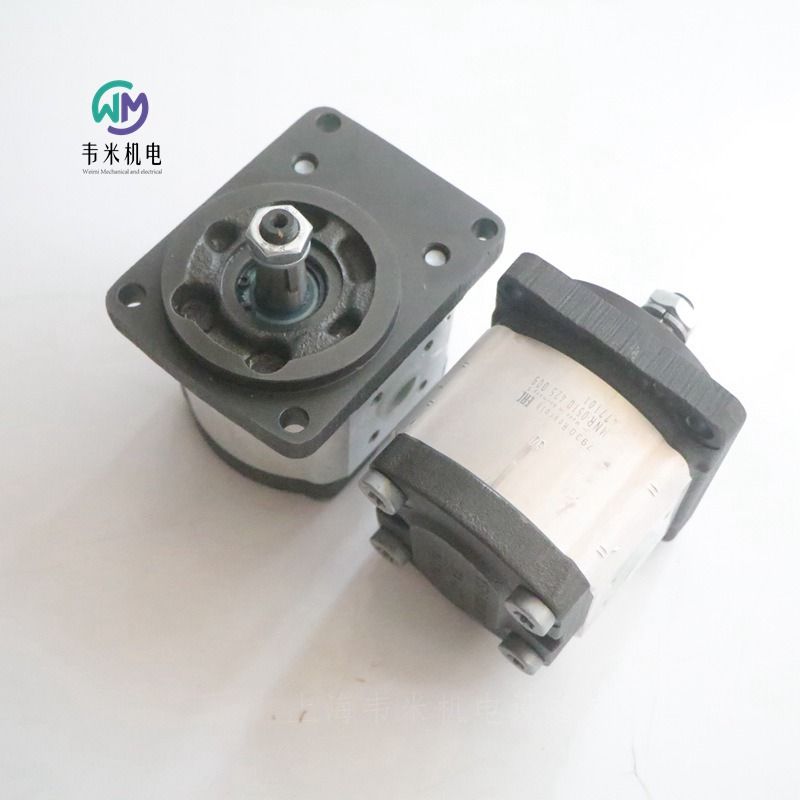

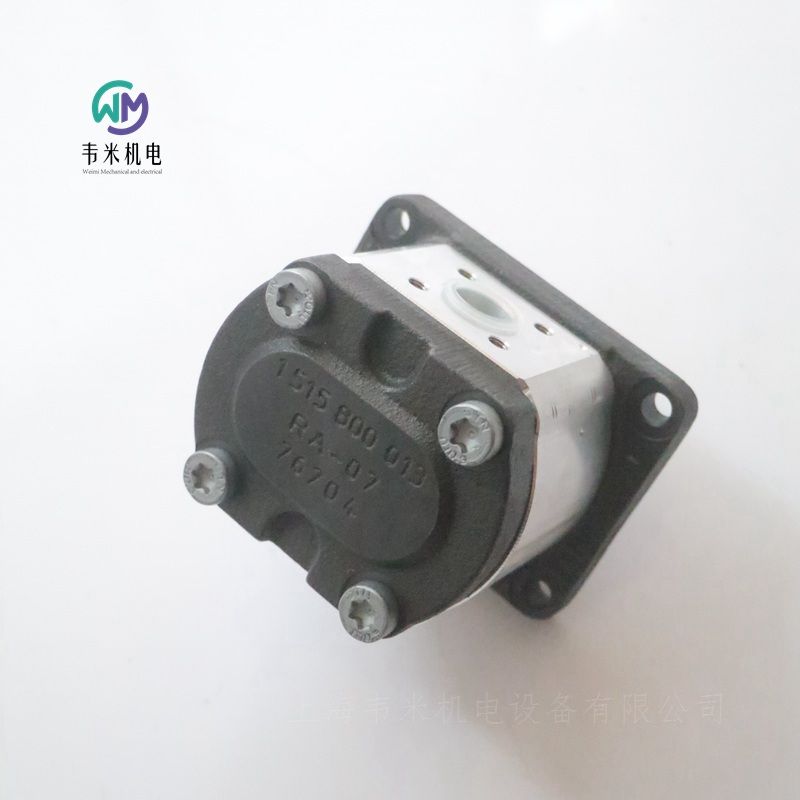

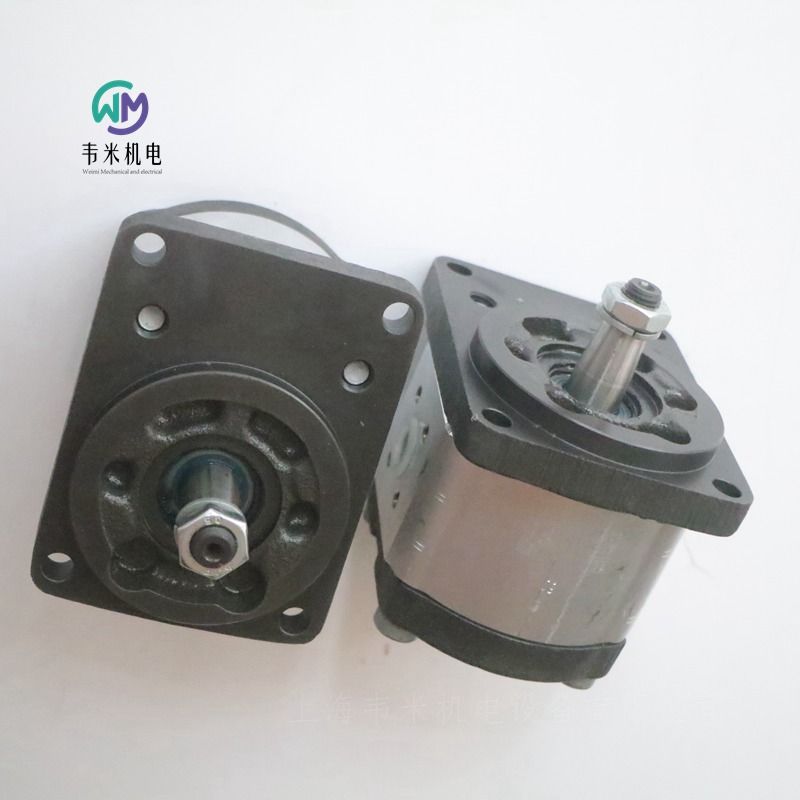

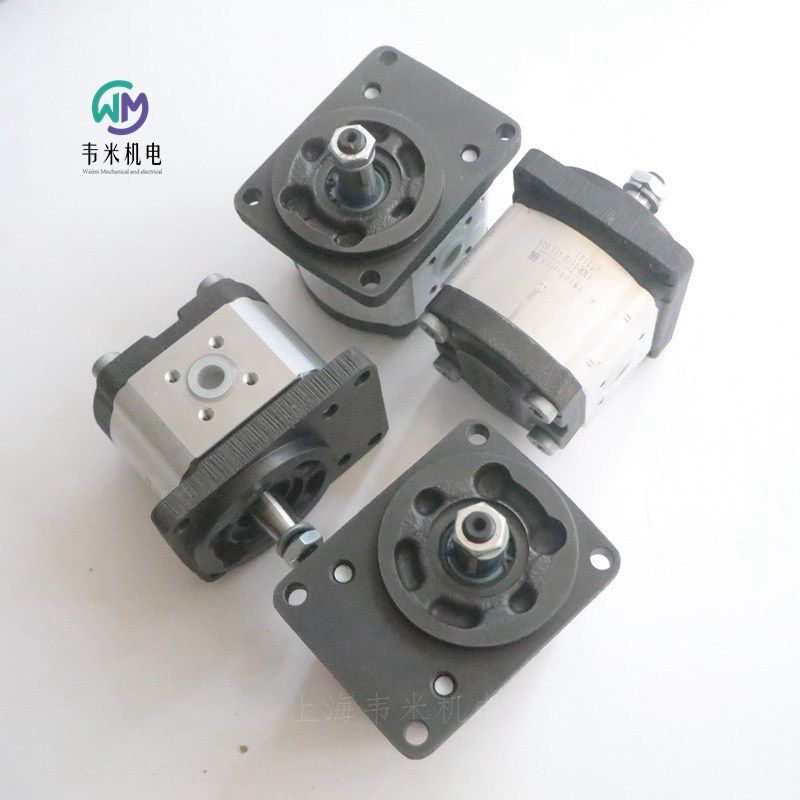

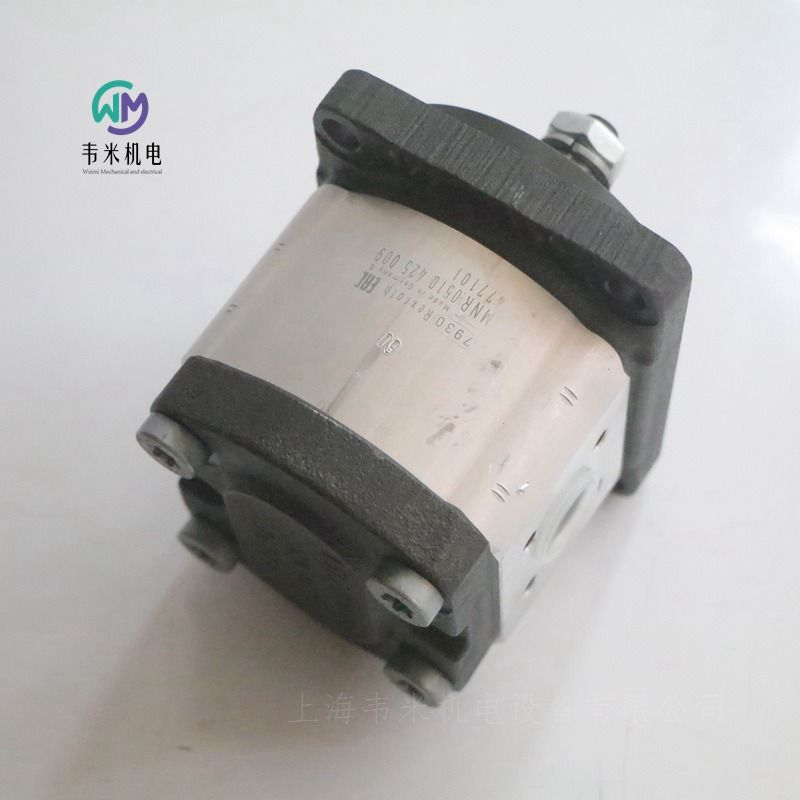

力士乐REXROTH齿轮泵 AZPF-11-008RCB20MB
0510425009 AZPF-11-008RCB20MB
8 cm^3/转, 右转, 锥体 1:5, 矩形法兰直径 80 mm, 螺纹 UN-2B SAE O 型圈
外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。
使用寿命长
用于高负载的滑动轴承
端口连接：法兰连接或螺纹连接
传动轴符合ISO或SAE以及客户特定的解决方案
基于大批量生产的始终如一的高质量
流量 [l/min] 28.0
排量 [cm³/rev] 8
间歇性压力 [bar] 280
功能 [rpm] 3500
驱动轴 锥体 1:5
旋转方向 右转
前端盖 矩形法兰直径 80 mm
前盖材料 铝
噪音水平 标准噪声等级
外啮合齿轮单元 外啮合齿轮单元
功能 泵
类型 类型 F (4 ... 28 cm^3/转)
系列 轴直径 18
版本 磷化处理，销定位
油口 螺纹 UN-2B SAE O 型圈
密封元件 NBR
后端盖 标准
重量 [kg] 3.6
力士乐REXROTH外啮合齿轮泵 高性能
AZPF
平台 F
固定排量
规格 4 … 28
连续压力达 250 bar
间歇压力达 280 bar
大量生产情况下，也能保持恒定的高品质
使用寿命长
采用滑动轴承，适合重负荷应用
驱动轴符合 ISO 或 SAE 标准，以及客户解决方案
管路油口：连接法兰或螺纹
可以实现多台泵的组合
基本信息
外啮合齿轮泵的主要作用是将机械能（扭矩和转速）转变成液压能（流量和压力）。为了减少热损失，力士乐的外啮合齿轮装置提供了非常高的效率。这种高效率是通过与压力相关的间隙密封以及高精密的制造技术实现的。
力士乐外啮合齿轮泵有四种机座大小：平台 B、F、N 和 G。在一个平台中通过不同的齿轮宽度实现不同排量。这些泵有标准，高性能，SILENCE和SILENCE PLUS版本。通过各种法兰，轴，阀组件和多个泵组合，可以创建更多的设计变体。
输送原理
在旋转运动期间脱离啮合的齿使齿腔变得自由。所产生的负压以及容器中液压油液位上的压力会导致液压油从容器中流出到泵。该液压油充满齿腔，并沿箭头方向（参见剖视图）沿着壳体从吸入口输送到压力侧。 在此，齿再次啮合，从齿腔中排出液压油，并防止回流到吸气腔中。
结构款式
外啮合齿轮泵主要由安装在轴承衬套中的齿轮对以及带有前盖和端盖的壳体组成。
通常用轴密封件密封的传动轴穿过前盖。轴承力由滑动轴承吸收。它们专为高压而设计，具有出色的紧急运行性能-尤其是在低速情况下。
齿轮有12个齿。这使流速脉动和噪音辐射保持较低。压力室的密封件取决于工作压力。这样可实现高效率。在齿腔中产生的工作压力在特别设计的压力场中被导向轴承衬套的外部，从而将它们紧紧地压在齿轮上。施加的压力场受到特殊密封件的限制。通过根据压力在齿轮和壳体之间设置的小间隙来确保齿轮到壳体的圆周上的密封件。
德国力士乐REXROTH外啮合齿轮泵订货号和型号：
0510225006 AZPF-12-004RCB20KB
0510425009 AZPF-11-008RCB20MB
0510225023 AZPF-11-004RAB01MB
0510225010 AZPF-10-004RRR12MB
0510225013 AZPF-10-004RRR20MB
0510325013 AZPF-11-005RRR20MB
0510325016 AZPF-11-005RQR20MB
0510325006 AZPF-11-005RCB20MB
0510425022 AZPF-12-008RCB20KB
0510225027 AZPF-12-004RCB20MB
0510425020 AZPF-11-008RRR20MB
0510425022 AZPF-12-008RCB20KB
0510425044 AZPF-11-008RAB01MB
0510525009 AZPF-11-011RCB20MB
0510525018 AZPF-11-014RCB20MB
0510525033 AZPF-11-011RQR20MB
0510525076 AZPF-11-011RAB01MB
0510525311 AZPF-11-011LCB20MB
0510625013 AZPF-11-019RCB20MB
0510625033 AZPF-12-016RCB20MB
0510625042 AZPF-11-016RQR20MB
0510625022 AZPF-11-016RCB20MB
0510625077 AZPF-11-016RAB01MB
0510725030 AZPF-12-022RCB20KB
0510725102 AZPF-11-022RRR20KB-S0081
0510325319 AZPF-11-005LRR20KB-S0081
0510725114 AZPF-22-028RHO30KB
0510725349 AZPF-21-022LFB20MB
0510425025 AZPF-11-008RQR20MB
0510425307 AZPF-11-008LCB20MB
0510900060 AZPFF-11-014/005RCB2020MB
0510665334 AZPFF-10-016/016LFB2020MB
0510901030 AZPFF-12-008/005RRR2020MB （1518222120 1517222375）
0510565009 AZPFF-10-011/005RCB2020MB
力士乐REXROTH外啮合齿轮泵
0510625077
齿轮泵 AZPF-11-016RAB01MB
16 cm^3/转, 右转, 圆柱式 ISO 直径 18 mm, 矩形法兰直径 80 mm, 螺纹 UN-2B SAE O 型圈
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min] 38.2
标称尺寸[cm³/rev] 16
间歇压力[bar] 210
转速[rpm] 2390
驱动轴 直轴ISO直径。18毫米
旋转方向 顺时针旋转
前盖 矩形法兰直径。80毫米
外壳材料 铝
噪音水平 标准噪声级
应用 一般的
产品 外齿轮装置
功能 泵
模型 F型（4…28立方厘米/转）
系列 轴承直径18mm
版本 磷化、钉扎
端口连接 管螺纹DIN EN ISO 228-1
密封材料 NBR
后盖 标准（铸铁）
重量[kg] 3.8
力士乐REXROTH外啮合齿轮泵
0510625033
齿轮泵 AZPF-12-016RCB20MB
16 cm^3/转, 右转, 锥体 1:5, 矩形法兰直径 80 mm, 方形法兰 DIN 3901/3902
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min] 48
标称尺寸[cm³/rev] 16
间歇压力[bar] 280
转速[rpm] 3000
驱动轴 圆锥1:5
旋转方向 顺时针旋转
前盖 矩形法兰Ø80 mm
外壳材料 铝
噪音水平 标准噪声级
产品 外齿轮装置
功能 泵
模型 F型（4…28立方厘米/转）
系列 轴承直径Ø18mm
版本 耐腐蚀，固定
端口连接 方形法兰DIN 3901/3902
密封材料 NBR
后盖 标准
重量[kg] 3.8
力士乐REXROTH外啮合齿轮泵
0510525018
齿轮泵 AZPF-11-014RCB20MB
14 cm^3/转, 右转, 锥体 1:5, 矩形法兰直径 80 mm, 螺纹 UN-2B SAE O 型圈
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min] 42
标称尺寸[cm³/rev] 14
间歇压力[bar] 280
转速[rpm] 3000
驱动轴 圆锥1:5
旋转方向 顺时针旋转
前盖 矩形法兰直径。80毫米
外壳材料 铝
噪音水平 标准噪声级
应用 一般的
产品 外齿轮装置
功能 泵
模型 F型（4…28立方厘米/转）
系列 轴承直径18mm
版本 磷化、钉扎
端口连接 符合ISO 8434-1标准的方形法兰
密封材料 NBR
后盖 标准（铸铁）
重量[kg] 3.64
力士乐REXROTH外啮合齿轮泵
0510525009
齿轮泵 AZPF-11-011RCB20MB
11 cm^3/转, 右转, 锥体 1:5, 矩形法兰直径 80 mm, 螺纹 UN-2B SAE O 型圈
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min] 44
标称尺寸[cm³/rev] 11
间歇压力[bar] 280
转速[rpm] 4000
驱动轴 圆锥1:5
旋转方向 顺时针旋转
前盖 矩形法兰直径。80毫米
外壳材料 铝
噪音水平 标准噪声级
应用 一般的
产品 外齿轮装置
功能 齿轮泵
类型 F型（4…28立方厘米/转）
系列 轴承直径18mm
版本 磷化、钉扎
端口连接 符合ISO 8434-4标准的矩形法兰
密封材料 NBR
后盖 标准（铸铁）
重量[kg] 3.55
力士乐REXROTH齿轮泵
0510325313 AZPF-10-005LRR20MB
5.5 cm^3/转, 左转, 花键轴 SAE J744 16-4(9T 16/32DP), SAE J744 82-2 (A), 方形法兰 DIN 3901/3902
液压泵，外啮合齿轮泵，液压齿轮泵
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min] 22
标称尺寸[cm³/rev] 5.5
间歇压力[bar] 280
转速[rpm] 4000
传动轴 花键轴SAE J744 16-4（9T 16/32DP）
旋转方向 逆时针旋转
前盖 SAE J744 82-2（A）
外壳材料 铝
噪音水平 标准噪声级
产品中心 外齿轮装置
功能 泵
模型 F型（4…28立方厘米/转）
系列 轴承直径Ø18mm
版本 磷化，钉住
端口连接 方形法兰DIN 3901/3902
密封材料 NBR
后盖 标准
重量[kg] 3.2
力士乐REXROTH齿轮泵
0510615321 AZPF-12-019LNT20MB
19 cm^3/转 , 左转, 带牙嵌两平面式, 4 孔固定, 直径 52 mm 带O型圈, 螺纹 UN-2B SAE O 型圈
液压泵，外啮合齿轮泵，液压齿轮泵
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min] 57
标称尺寸[cm³/rev] 19
间歇压力[bar] 190
转速[rpm] 3000
传动轴 二面角爪（狗汤）
旋转方向 逆时针旋转
前盖 4螺栓安装直径。52毫米，带O型圈
外壳材料 铝
噪音水平 标准噪声级
应用程序 一般的
产品中心 外齿轮装置
功能 泵
模型 F型（4…28立方厘米/转）
系列 轴承直径18mm
版本 耐腐蚀，固定
端口连接 符合ISO 8434-1标准的方形法兰
密封材料 NBR
后盖 标准（铸铁）
重量[kg] 3.
力士乐REXROTH齿轮泵
0510425307 AZPF-11-008LCB20MB
8 cm^3/转, 左转, 锥体 1:5, 矩形法兰直径 80 mm, 螺纹 UN-2B SAE O 型圈
液压泵，外啮合齿轮泵，液压齿轮泵
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min] 32
标称尺寸[cm³/rev] 8.
间歇压力[bar] 280
转速[rpm] 4000
传动轴 圆锥1:5
旋转方向 逆时针旋转
前盖 矩形法兰直径。80毫米
外壳材料 铝
噪音水平 标准噪声级
应用程序 一般的
产品中心 外齿轮装置
功能 泵
模型 F型（4…28立方厘米/转）
系列 轴承直径18mm
版本 磷化、钉扎
端口连接 符合ISO 8434-1标准的方形法兰
密封材料 NBR
后盖 标准（铸铁）
重量[kg] 3.4
力士乐REXROTH齿轮泵
0510225022 AZPF-12-004RHO30PB
4 cm^3/转, 右转, 锥体 1:8, 矩形法兰，直径 36.47 mm (M8), 螺纹 UN-2B SAE O 型圈
液压泵，外啮合齿轮泵，液压齿轮泵
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min] 16
标称尺寸[cm³/rev] 4.
间歇压力[bar] 280
转速[rpm] 4000
传动轴 圆锥1:8
旋转方向 顺时针旋转
前盖 矩形法兰直径。36.47毫米（M8）
外壳材料 铝
噪音水平 标准噪声级
应用程序 一般的
产品中心 外齿轮装置
功能 泵
模型 F型（4…28立方厘米/转）
系列 轴承直径18mm
版本 耐腐蚀，固定
端口连接 方形法兰
密封材料 FKM
后盖 标准（铸铁）
重量[kg] 3.1
力士乐REXROTH外啮合齿轮泵齿轮泵 AZPF-11-016RQR20MB
0510625042 AZPF-11-016RQR20MB
16 cm^3/转, 右转, 圆柱式\nSAE J744 16-1\n(短款式), SAE J744 82-2 (A), 方形法兰 DIN 3901/3902
外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。
使用寿命长
用于高负载的滑动轴承
端口连接：法兰连接或螺纹连接
传动轴符合ISO或SAE以及客户特定的解决方案
基于大批量生产的始终如一的高质量
流量 [l/min] 48.0
排量 [cm³/rev] 16
间歇性压力 [bar] 200
功能 [rpm] 3000
驱动轴 圆柱式\nSAE J744 16-1\n(短款式)
旋转方向 右转
前端盖 SAE J744 82-2 (A)
材料 铝
噪音水平 标准噪声等级
外啮合齿轮单元 外啮合齿轮单元
功能 泵
类型 类型 F (4 ... 28 cm^3/转)
系列 轴直径 Ø 18mm
版本 磷化处理，销定位
油口 方形法兰 DIN 3901/3902
密封元件 NBR
后端盖 标准
特殊款式 与标准目录的偏差，请参见图纸
重量 [kg] 3.685
力士乐REXROTH齿轮泵 AZPF-11-008RAB01MB
0510425044 AZPF-11-008RAB01MB
8 cm^3/转, 右转, 圆柱式 ISO 直径 18 mm, 矩形法兰直径 80 mm, 螺纹 UN-2B SAE O 型圈
外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。
使用寿命长
用于高负载的滑动轴承
端口连接：法兰连接或螺纹连接
传动轴符合ISO或SAE以及客户特定的解决方案
基于大批量生产的始终如一的高质量
流量 [l/min] 32.0
排量 [cm³/rev] 8
间歇性压力 [bar] 210
功能 [rpm] 4000
驱动轴 圆柱式 ISO 直径 18 mm
旋转方向 右转
前端盖 矩形法兰直径 80 mm
前盖材料 铝
噪音水平 标准噪声等级
外啮合齿轮单元 外啮合齿轮单元
功能 泵
类型 类型 F (4 ... 28 cm^3/转)
系列 轴直径 18
版本 磷化处理，销定位
油口 螺纹 UN-2B SAE O 型圈
密封元件 NBR
后端盖 标准
重量 [kg] 3.2
力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。
力士乐REXROTH减压阀
R900409965 ZDR6DP1-4X/25YM
公称尺寸 6，P2 → P1，机械操作
液压阀，压力控制阀，压力阀，减压阀
博世力士乐压力阀限制、控制和调节液压系统中的工作压力，从而影响液压驱动器的功率。
高性能范围内的工业液压阀。可靠地将压力降至设定值。
滑阀
直动式
压力调节范围3…25巴
旋钮
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 ZDR6D
工作压力[bar] 350
流量[l/min] 50
滑阀符号 P2→P1
连接类型 叠加式
尺寸 6.
驱动类型 机械驱动
端口数量 4.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.5
力士乐REXROTH减压阀
R900457313 ZDR6DA1-4X/210Y
公称尺寸 6，A2 → A1，机械操作
液压阀，压力控制阀，压力阀，减压阀
博世力士乐压力阀限制、控制和调节液压系统中的工作压力，从而影响液压驱动器的功率。
高性能范围内的工业液压阀。可靠地将压力降至设定值。
滑阀
直动式
压力调节范围5…210巴
旋钮
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 ZDR6D
工作压力[bar] 315
流量[l/min] 50
滑阀符号 A2→A1
连接类型 叠加式
尺寸 6.
驱动类型 机械驱动
端口数量 4.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.52
力士乐REXROTH减压阀
R900430837 ZDR6DA2-4X/150YV
公称尺寸 6，A2 → A1，机械操作
液压阀，压力控制阀，压力阀，减压阀
博世力士乐压力阀限制、控制和调节液压系统中的工作压力，从而影响液压驱动器的功率。
高性能范围内的工业液压阀。可靠地将压力降至设定值。
带保护帽的内六角形
滑阀
直动式
压力调节范围5…150巴
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 ZDR6D
工作压力[bar] 315
流量[l/min] 50
滑阀符号 A2→A1
连接类型 叠加式
尺寸 6.
驱动类型 机械驱动
端口数量 4.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.44
力士乐REXROTH减压阀ZDR6DP2-4X/210YM
R900483788 ZDR6DP2-43/210YM
公称尺寸 6，P2 → P1，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
直动式
压力设置范围 5…210 bar
六角外壳，带保护帽
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 50
活塞符号 P2 → P1
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 1.44
力士乐REXROTH减压阀ZDR6DP2-4X/150YM
R900483787 ZDR6DP2-43/150YM
公称尺寸 6，P2 → P1，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
直动式
压力设置范围 5…150 bar
六角外壳，带保护帽
连接图 ISO 4401-03-02-0-05
压力 [bar] 350
体积流量 [l/min] 50
活塞符号 P2 → P1
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 1.44
博世力士乐减压阀控制和调节部分液压系统中的工作压力，从而影响液压驱动器的功率。
力士乐REXROTH减压阀ZDR6DP2-4X/75YM
R900483786 ZDR6DP2-4X/75YM
R900483786 ZDR6DP2-43/75YM
公称尺寸 6，P2 → P1，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
直动式
压力设置范围 3…75 bar
六角外壳，带保护帽
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 50
活塞符号 P2 → P1
连接类型 叠加阀板
标称尺寸 6
驱动类型 带机械操作
连接数 4
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.4
力士乐REXROTH直动式减压阀
DR10DP
规格 10
组件系列 4X
大工作压力 20 bar
大流量 80 l/min
用于底板安装
油口安装面符合 ISO 578-06-07-0-00
4 个可选调整类型：
旋钮
六角螺纹销和保护帽
带刻度可锁定旋钮
带刻度旋钮
4 个压力等级
带压力计连接
单向阀，可选
防腐蚀设计
DR 0 DP 型阀是一种三通型直动式减压阀，即，可限制次级油路的压力。
它用于限制系统压力。
通过调整类型设置次级压力。
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 B 流向通道 A。同时，通道 A 中的压力通过控制油路作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值，则控制阀芯将移动到控制位置，并使通道 A 中的调定压力保持恒定。
通过控制油路从通道 A 内部提供信号和先导油。
当通道 A 中的压力因作用于执行机构的外力而继续增加时，控制阀芯将继续相对压缩弹簧移动。
这样，通道 A 将经由控制阀芯上的控制边 与通道 T(Y) 相连接。这样一来，大量液压油将流回油箱，压力只能小幅增加。
来自弹簧腔的漏油排泄始终通过通道 T(Y) 在外部实现。
为实现由通道 A 到通道 B 的自由回流，可选择安装单向阀。
压力计连接可实现对次级压力的控制。
力士乐REXROTH直动式减压阀
ZDR10D
规格 10
组件系列 5X
大工作压力 20 bar
大流量 80 l/min
叠加阀
油口安装面符合 ISO 440-05-04-0-05
4 个压力等级
4 个可选调整类型：
旋钮
六角套筒和保护帽
带刻度可锁定旋钮
带刻度旋钮
单向阀，可选（型号“A”）
通道 A、B 或 P 中减压
防腐蚀设计
ZDR 型阀是一种采用叠加阀板设计的直动式减压阀，可限制次级油路的压力。用于降低系统压力。
减压阀主要由壳体、控制阀芯、压缩弹簧、调整类型和可选单向阀组成。
通过调整类型设置次级压力。
型号“A”
在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 A 流向通道 A。同时，通道 A 中的压力通过控制油路 作用于与压缩弹簧相对的柱塞表面。如果通道 A 中的压力超过在压缩弹簧处设定的值，则控制阀芯将相对压缩弹簧移动到控制位置，并使通道 A 中的调定压力保持恒定。
通过控制油路 从通道 A 内部提供控制信号和先导油。
当通道 A 中的压力因作用于执行机构的外力而继续增加时，控制阀芯将继续相对压缩弹簧移动。
这样，通道 A 将经由控制阀芯上的控制边和壳体与油箱（通道 TB）相连接。这样一来，大量液压油将流回油箱，以使压力不再增加。
来自弹簧腔 的漏油排泄始终通过通道 TA 在外部实现。
压力计连接用于控制阀的次级压力。
单向阀可用于实现从通道 A 至 A 的自由回流，但于型号“A”。
型号“P”和“B”
对于型号“P”，减压可在通道 P 内实现。通过从通道 P 内部提供控制信号和先导油。
对于型号“B”，通道 P 中的压力降低，但先导油可从通道 B 中获得。如果方向阀处于阀芯位置 P 至 A，则通道 B 中的压力不得超过设置的次级压力。否则，通道 A 中会出现减压现象。
注意：
在无方向阀的情况下使用时，通道 TA 和 TB 必须相互连接（例如，在盖板中）。
设置方向座阀 NG 0 时，必须使用 HSZ0A078-3X/M00 型叠加阀板（物料号 R900537264）。
德国力士乐REXROTH减压阀订货号和型号：
R900410884 ZDR10DA2-5X/150Y
R900410884 ZDR10DA2-52/150Y
R900410880 ZDR10DP2-56/150YM
R900410876 ZDR10DP2-5X/210YM
力士乐REXROTH减压阀ZDR10DP2-5X/150YM
R900410880 ZDR10DP2-56/150YM
标称尺寸10，P2→P1，机械
高功率范围的工业液压阀。可靠的减压至设定值。
滑阀
直动式
压力调节范围5…150巴
带保护帽的六角形
产品特性
连接类型 ISO 4401-05-04-0-05
压力[bar] 350
体积流量[l/min] 160
活塞符号 P2→P1
连接类型 中间板
标称尺寸 10
操作类型 具有机械操作
连接数 5
开关位置数量 2
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 2.44
力士乐REXROTH减压阀-Z ZDR10DA2-5X/150Y
R900410884
标称尺寸10，A2→A1，机械
高功率范围的工业液压阀。可靠的减压至设定值。
闸阀
直接控制
压力调节范围5…150巴
产品特性
连接图像 ISO 4401-05-04-0-05
压力[bar] 315
体积流量[l/min] 80
活塞符号 A2→A1
连接类型 中间板
标称尺寸 10
操作类型 具有机械操作
连接数 5
开关位置数量 2
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件 NBR
重量[kg] 2.56
力士乐REXROTH减压阀ZDR10DP2-5X/75YM
R900410875
R900410875 ZDR10DP2-56/75YM
公称尺寸 10，P2 → P1，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
直动式
压力设置范围 2…75 bar
六角外壳，带保护帽
压力 [bar] 350
体积流量 [l/min] 160
活塞符号 P2 → P1
连接类型 叠加阀板
标称通径 10
驱动类型 带机械操作
连接数 5
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.48
力士乐REXROTH减压阀
先导式操作
DR系列
尺寸10…32
组件系列5X
工作压力350巴
流量400 l/min
特点
用于底板安装
端口模式符合ISO 5781
用于螺纹连接
作为插装阀
4种调节类型，可选：
旋钮
带六角套筒和保护帽
带刻度的可锁定旋钮
带刻度的旋钮
5个压力额定值
止回阀，可选（仅底板安装）
防腐设计
DR型压力阀是由二次回路控制的先导式减压阀。
减压阀主要由带主阀芯插件的主阀和带调节型的先导控制阀组成。
在静止位置，阀门打开。液压油从通道B经由主滑阀插件无限制地流向通道A。施加在通道A上的压力作用在下部主滑阀侧。同时，压力通过喷嘴施加到主滑阀的弹簧加载侧，并通过通道施加到先导控制阀中的球。它还通过喷嘴、控制管路、止回阀和喷嘴作用在球体上。根据弹簧的设置，将控制滑阀保持在打开位置的阀球前面、通道和弹簧室中会产生压力。
通道B中的液压油可以无限制地通过主滑阀插入件流向通道A，直到通道A中的压力超过弹簧设定的值并打开阀球。控制滑阀向关闭方向移动。
当通道a中的压力与弹簧处设定的压力之间存在平衡状态时，实现所需的减压。从弹簧室返回的先导油总是通过控制管路从外部返回油箱。为了从通道A自由回流到通道B，可以选择性地安装止回阀。压力表连接允许控制通道A中的减压。
安装位置任意
环境温度范围 –30…+50°C（NBR密封；–20…+50°C（FKM密封件）
液压油温度范围 –30+80°C（NBR密封件）；–20…+80°C（FKM密封件）
工作压力 350bar
入口压力 350bar
出口压力 350bar
工作压力范围 10...350bar
粘度范围 10…800mm2/s
容许污染程度液压流体，清洁度等级符合ISO 4406（c）等级20/18/15 2）
德国力士乐REXROTH减压阀订货号和型号：
R900597713 DR10-4-5X/100Y
R900962883 DR10-4-5X/100YM
R900596823 DR10-4-5X/200YM
R901080203 DR10-4-5X/160XYM
R901080203 DR10-4-5X/160XYM
R900503742 DR10-5-5X/50Y
R900597197 DR10-5-5X/100YM
R900503741 DR10-5-52/200Y
R900598358 DR10-5-5X/200YM
R900596883 DR10-5-5X/315Y
R900597132 DR10-5-5X/315YM
R900937292 DR10-5-5X/200YMV/12
R900518619 DR10-7-5X/100YM
R900596639 DR20-4-5X/100Y
R900500255 DR20-4-5X/200YM
R900596629 DR20-4-5X/315Y
R900594109 DR20-4-52/350YM
R900598360 DR20-5-5X/50Y
R900500284 DR20-5-5X/50YM
R900597198 DR20-5-5X/100Y
R900597892 DR20-5-5X/200Y
R900597233 DR20-5-5X/200YM
R900597233 DR20-5-52/200YM
R900596754 DR20-5-5X/315YM
R900599113 DR30-4-5X/100Y
R900508498 DR30-4-5X/200Y
R900503303 DR30-5-5X/50YM
R900596500 DR30-5-52/200Y
R900597158 DR30-5-5X/200YM
R900597158 DR30-5-52/200YM
R900596928 DR30-5-5X/315Y
力士乐REXROTH减压阀DR10-4-5X/100Y
R900597713 DR10-4-52/100Y
公称尺寸 10，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图 ISO 5781-06-07-0-16
产品系列 DR10,20,30
工作压力. [bar] 350
体积流量 [l/min] 150
活塞符号 B → A
连接类型 底板安装
标称尺寸 10
驱动类型 通过机械致动
连接数 2
开关位置数 2
电气连接说明 3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封件 NBR
重量 [kg] 3.64
力士乐REXROTH减压阀DR20-5-5X/100Y
R900597198
R900597198 DR20-5-52/100Y
公称尺寸 20，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
产品属性
连接图 ISO 5781-08-10-0-16
产品系列 DR10,20,30
工作压力. [bar] 350
体积流量 [l/min] 300
活塞符号 B → A
连接类型 底板安装
标称尺寸 20
驱动类型 通过机械致动
连接数 2
开关位置数 2
电气连接说明 3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封件 NBR
重量 [kg] 5.36
力士乐REXROTH减压阀 DR30-5-5X/200YM
R900597158 DR30-5-52/200YM
公称尺寸 30，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图 ISO 5781-09-13-0-16
压力 [bar] 350
体积流量 [l/min] 400
活塞符号 B → A
连接类型 板材结构
标称尺寸 30
驱动类型 带机械操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 8.441
力士乐REXROTH减压阀 DR30-5-5X/200Y
R900596500 DR30-5-52/200Y
公称尺寸 30，B → A，机械操作
高性能范围内的工业液压阀。可靠减压至设定值。
滑阀
先导式
连接图 ISO 5781-09-13-0-16
压力 [bar] 350
体积流量 [l/min] 400
活塞符号 B → A
连接类型 板材结构
标称尺寸 30
驱动类型 带机械操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封元件 NBR
重量 [kg] 8.3
REXROTH齿轮泵现货库存0510425009
