REXROTH外啮合齿轮泵0510010008，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

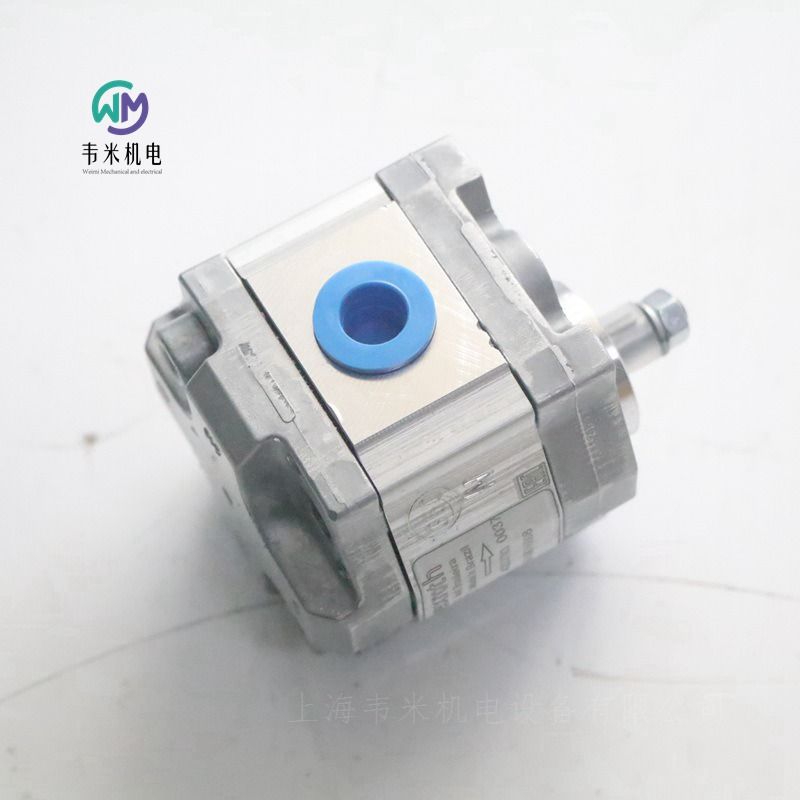

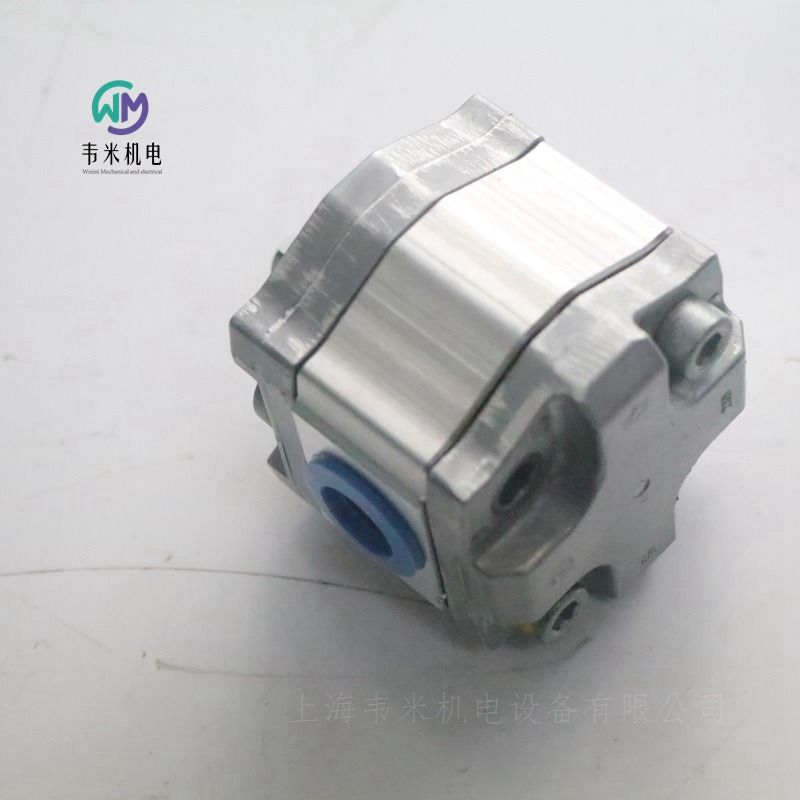

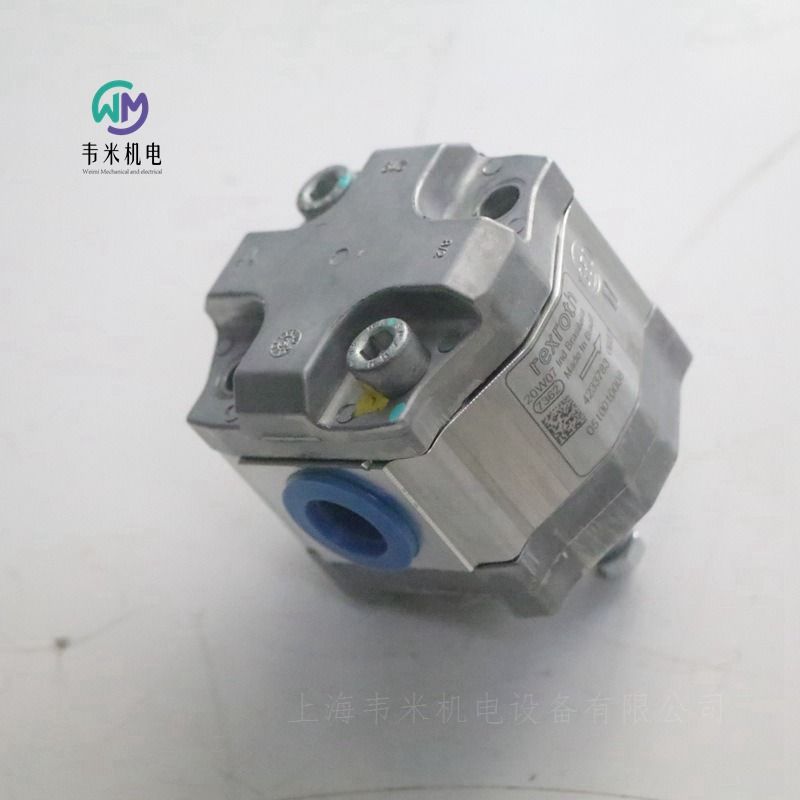

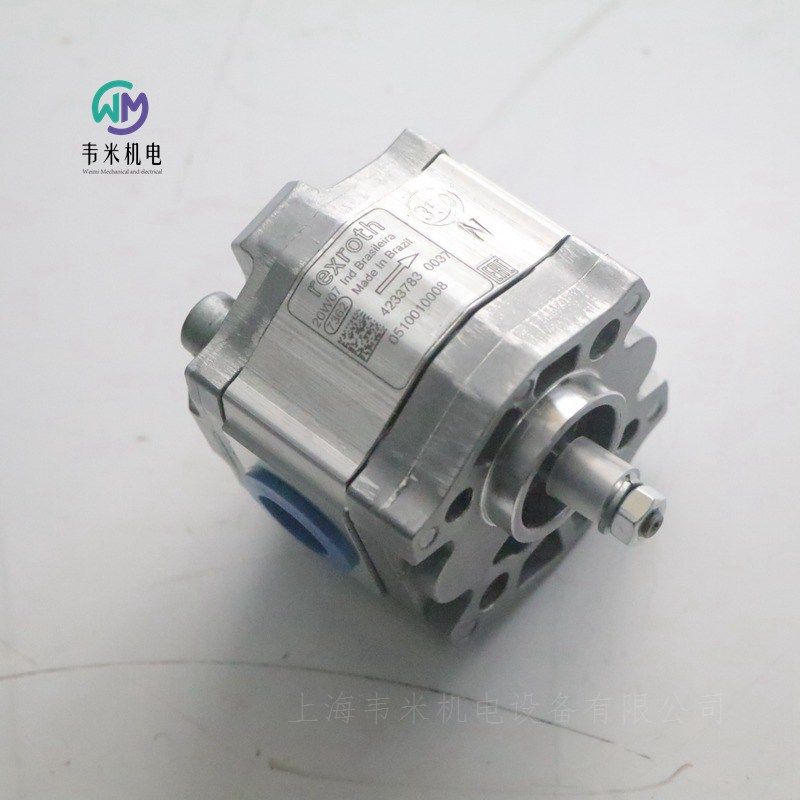

力士乐REXROTH齿轮泵AZPB-32-1.0RCP02MB
0510010008 AZPB-32-1.0RCP02MB
1 cm^3/转, 右转, 锥体 1:5, 2 孔固定，直径 32 mm, 螺纹 UN-2B SAE O 型圈
液压  泵  外啮合齿轮泵  齿轮泵
外啮合齿轮泵的主要任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了减少能量损失，力士乐设计的外啮合齿轮泵具有高的效率。这种高效率是通过与压力相关的间隙密封和高精度加工制造来实现的。
基于大批量生产的始终如一的高质量
使用寿命长
端口连接：法兰连接或螺纹连接
传动轴符合ISO或SAE以及客户特定的解决方案
用于高负载的滑动轴承
流量 [l/min]    6.0
排量 [cm³/rev]    1
间歇性压力 [bar]    250
功能 [rpm]        6000
驱动轴    锥体 1:5
旋转方向    右转
前端盖    2 孔固定，直径 32 mm
築屋材料    铝
噪音水平    标准噪声等级
外啮合齿轮单元    外啮合齿轮单元
功能    泵
类型    类型 B (0.84 ... 10 cm^3/转)
系列    轴 12mm 与量产型号 1 安装尺寸相同
版本    防锈蚀，销连接
油口    螺纹 UN-2B SAE O 型圈
密封元件    NBR
后端盖    标准
重量 [kg]    1.02

力士乐REXROTH外啮合齿轮泵 高性能
AZPB
平台 B
固定排量
规格 1.0 … 7.1
连续压力达 220 bar
间歇压力达 250 bar
大量生产情况下，也能保持恒定的高品质
使用寿命长
采用滑动轴承，适合重负荷应用
驱动轴符合 ISO 或 SAE 标准，以及客户解决方案
管路油口：连接法兰或螺纹
可以实现多台泵的组合
德国力士乐REXROTH外啮合齿轮泵订货号和型号：
0510010008 AZPB-32-1.0RCP02MB
0510110017 AZPB-32-2.0RCP02MB
0510112321 AZPB-32-3.1LCP02MB
0510110002 AZPB-10-2,0RCP2MB

力士乐REXROTH齿轮泵
0510120022 AZPB-32-3.1RHO01MB
3.15 cm^3/转, 右转, 锥体 1:8, 矩形法兰，直径 25.38 mm (意大利款式), 螺纹 UN-2B SAE O 型圈
液压泵，外啮合齿轮泵，液压齿轮泵
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min]    9.5
标称尺寸[cm³/rev]    3.15
间歇压力[bar]    250
转速[rpm]    3030
传动轴    圆锥1:8
旋转方向    顺时针旋转
前盖    方形法兰直径。25,38毫米（意大利语版）
外壳材料    铝
噪音水平    标准噪声级
应用程序    一般的
产品中心    外齿轮装置
功能    泵
模型    B型（0.84…10立方厘米/转）
系列    轴承直径12mm
版本    耐腐蚀，固定
端口连接    管螺纹DIN EN ISO 228-1
密封材料    NBR
后盖    标准
重量[kg]    1.34

力士乐REXROTH齿轮泵
0510112014 AZPB-32-3.1RCP02MB
3.15 cm^3/转, 右转, 锥体 1:5, 2 孔固定，直径 32 mm, 螺纹 UN-2B SAE O 型圈
液压泵，外啮合齿轮泵，液压齿轮泵
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min]    12.6
标称尺寸[cm³/rev]    3.15
间歇压力[bar]    250
转速[rpm]    4000
传动轴    圆锥1:5
旋转方向    顺时针旋转
前盖    传动法兰直径32mm
外壳材料    铝
噪音水平    标准噪声级
应用程序    一般的
产品中心    外齿轮装置
功能    泵
模型    B型（0.84…10立方厘米/转）
系列    轴承直径12mm
版本    耐腐蚀，固定
端口连接    公制螺纹DIN 3852-1
密封材料    NBR
后盖    标准
重量[kg]    0.84

力士乐REXROTH双联齿轮泵
0510566001 AZPFB-11-011/1.0RCB2002MB
11 cm^3/转 + 1 cm^3/转 , 矩形法兰直径 80 mm, 右转, 锥体 1:5, 方形法兰 DIN 3901/3902, 米制螺纹 按 DIN 3852T1, 标准
液压泵，外啮合齿轮泵，液压齿轮泵
外啮合齿轮泵的关键任务是将机械能（扭矩和转速）转化为液压能（流量和压力）。为了避免不必要的高热损失，人们寻求高效率的机组。这些是通过压力依赖的间隙密封和高精度制造技术实现的。
基于大批量生产的始终如一的高质量
根据ISO或SAE和客户特定解决方案的传动轴
使用寿命长
高负载滑动轴承
端口连接：法兰连接或螺纹连接
产品属性
流量[l/min]    38.5
流量PU2[l/min]    3.5
标称尺寸[cm³/rev]    11
二泵尺寸[cm³/rev]    1.
一泵间歇压力泵[bar]    250
二泵间歇压力泵[bar]    180
转速[rpm]    3500
传动轴    圆锥1:5
旋转方向    顺时针旋转
前盖    矩形法兰Ø80 mm
外壳材料    铝
噪音水平    标准噪声级
产品中心    外齿轮装置
功能    泵
模型    F型（4…28立方厘米/转）
型号二泵    B型（0.84…10立方厘米/转）
系列    轴承直径Ø18mm
外壳处理    磷化，钉住
端口连接    方形法兰DIN 3901/3902
端口连接二泵    符合DIN 3852T1的公制螺纹
密封材料    NBR
后盖    标准
重量[kg]    4.3

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。
力士乐REXROTH放大器R900249811
VT-MRPA2-2-1X/V0/0
R900249811 VT-MRPA2-2-12/V0/0
用于比例方向控制阀的阀门放大器，带有 2 个带位置反馈的磁铁
调整到阀门。调试时间短。
用于控制比例阀4WRE10-2X
通信：命令值输入0...10v
电气连接：螺丝端子
安装在DIN导轨上
产品属性
产品系列    VT-MRPA2-1/2-2
电源电压    24伏直流电
电子连接器    螺丝端子
无线连接    模拟，指令值±10 mA
设计    模块
重量[kg]    0.22

力士乐REXROTH比例压力阀、比例流量阀和调节阀的阀放大器
VT-VRPA1-537-1X/V0/...
0811405097 VT-VRPA1-537-10/V0/PV
0811405104 VT-VRPA1-537-10/V0/QV-RTP
组件系列 1X
模拟，欧洲板卡格式
适用于以下类型的阀：DBEB10Z、DREB10Z、DBETBX、4WRP10EA
闭环控制的末级
位置闭环控制带 PID 特性
具有较短驱动时间的快速激励和快速断电
选通输入
防短路输出
可调节的零电位和灵敏度
实际值电缆的电缆断裂识别
放大器板卡只有在断电后才能进行插拔。
与天线、无线电系统的距离必须至少为 1 m。
切勿在电源电缆附近铺设线圈和信号线。
我们建议使用屏蔽电缆作为信号线和线圈导线。
电缆屏蔽必须集中连接至电气柜，长度越短越好。
不得将阀线圈连接至自震荡二极管或其它保护电路。
电缆长度和横截面必须遵照技术数据中的规定。
接线信息
电源零位 b2 和控制零位 b12 将被桥接。
如果供电设备 < 1 m 远，直接接到 DIN 连接器。
如果距离 > 1 m，则将控制零位单独接地。
德国力士乐REXROTH比例溢流阀：
0811402101 DBEB10Z-10/315XYG24-37Z4M


力士乐REXROTH用于高频响阀的阀放大器
VT-VRPA2-537-1X/V0/RTP
0811405120 VT-VRPA2-537-10/V0/RTP
0811405119 VT-VRPA2-527-10/V0/RTP
组件系列 1X
模拟，欧洲板卡格式
适用于以下类型的阀：4WRP 10
闭环控制的末级
位置闭环控制带 PID 特性
具有较短驱动时间的快速激励和快速断电
选通输入
防短路输出
可调节斜坡时间、灵敏度和零电位
实际值电缆的电缆断裂识别



力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器
VT-MSPA1-508-1X/V0
0811405126 VT-MSPA1-508-10/V0
组件系列 1X
模拟，模块化设计
适用阀门：
DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8
特点
适用于控制不带电气反馈的直动式比例阀
设计：用于卡在承载轨上的模块
控制值电压 0...+10 V 的差动输入
斜坡函数发生器上斜坡和下斜坡可以单独设置
零位电位计
脉冲调制输出级
LED 显示：
电源电压
准备就绪
斜坡"关"
可拆卸电气接线排




力士乐REXROTH用于比例压力阀和比例流量控制阀的阀放大器
VT-SSPA1-508-2X
0811405144 VT-SSPA1-508-22/V0
0811405145 VT-SSPA1-525-2X/V0/I
0811405162 VT-SSPA1-508-22/V0/I
R901024331 VT-SSPA1-5-11/V0/0-24
组件系列 2X
模拟，连接器设计
适用阀门：
DBETX-1X...-8、DRE10Z-1X...-8、DRE6X-1X...-8、DBE6X...1X...-8、DBE10Z-1X...-8
差动输入
可调节斜坡时间、灵敏度、零电位和颤振频率
24 V 工作电压
放大器用于控制不带电气位置控制的比例阀。
它直接连到阀门的线圈插头。控制侧（UB，控制值）上的连接电缆通过电缆束线圈引导和连接。
LED 发出可用电源电压的信号。视放大器类型而定，将控制值预设为电压 0...10 V 或电流 4...20 mA。
控制值可以通过阀零位电位计和灵敏度电位计进行调节。如果是电压规格，可用差分输入。
此外，控制值可以通过斜坡引导。
为适应特殊的应用场合，颤振电流振幅电位计采用了多变的设计。
交付时，颤振电流振幅电位计已设置为佳值，以便只有在上述特殊情况下才有必要进行另一次调节。


力士乐REXROTH放大器插头R901024331
VT-SSPA1-5-1X/V0/0-24
R901024331 VT-SSPA1-5-13/V0/0-24
用于带 1 个无位置反馈电磁阀的比例阀的阀门放大器
用于在没有位置控制的情况下控制比例阀。设计紧凑。快速组装和短调试时间。
对于阀门KBPS。BA/KBVS。BA/KTVS。BA/KBPS。AA/KBVS。AA/KTVS。AA，带1.2 A电磁阀
通信：命令值输入0...10v
电气连接：连接器4极，M12x1，根据EN 175301-803进行A编码
产品系列
VT-SSPA1-525
电源电压    24伏直流电
电子连接器    电缆密封套
无线连接    模拟，命令值0…10 V
设计    连接器
重量[kg]    0.13


力士乐REXROTH板卡插槽
VT 3002-2X
板卡插槽可用于欧洲格式下欧式电子板卡的简易安装和布线，比如在电气柜中
可用螺丝固定或固定在礼帽式导轨上
可以使用附加适配器安装在礼帽式导轨的垂直位置（包括在交付范围内）
稳态基础
用控制杆进行卡锁和弹出
通过螺钉端子进行连接



力士乐REXROTH用于控制比例阀流量的电气放大器
类型 VT 5035
组件系列 1X
适用于控制具有 EO1 或 EO2 控制的轴向柱塞可变排量泵 A4VSO 和 A4VSG 的流量或控制具有 EO2 控制的 A4CSG的流量。
差动输入
具有 LED 显示的选通输入
通过 LED 显示的 "准备就绪" 消息
可通过电位计调整斜坡时间
四个可通过电位计调节的控制值，通过 LED 显示启用
泵摆动角控制器
两个同步的功率输出级
具有电缆断连检测功能的感应式位置测量振荡器和解调器
电源反向极性保护
VT 5035用于控制具有 EO1 或 EO2 控制的轴向柱塞可变排量泵 A4VSO 和 A4VSG 的流量或控制具有 EO2 控制的 A4CSG 的流量的放大器
附件（不包括在供货范围内）
板卡插槽：
VT 3002-1-2X/32D 类型
功能说明
印刷电路板用于控制具有 EO1 和 EO2 控制的 AV4VSO和 AV4SG 的排量或具有 EO2 控制的 AVCSG 的排量。
放大器控制摆角驱动液压缸的比例阀，将其位置控制在类似于控制值的位置。摆动角位置记录为实际值。
通过启动相关继电器（K1 至 K4），可使用控制值输入 1 至 4检索控制值 [1]。可通过将内部电源 [10] 的电压调节为 ±9 V 来直接控制值电压，或通过外部控制值电位计来控制值电压。对于这些输入，±9 V ≙ 100 % 1）。如果这四个控制值输入直接连接至 ±9 V 调节电压，则可使用电位计 "w1"至 "w4" 设置四个不同的控制值。在这些输入处使用外部控制值电位计时，内部电位计将用作衰减器或限制器，除非它们已设置为值。
外部控制值电位计
LED "H1" 至 "H4" 指示调用个控制值。如果一次调用多个控制值，则编号高的输入优先。
示例：如果同时激活控制值 1 和控制值 3，起作用的将是控制值 3。
板卡的另一个输出为启用控制值提供电源电压，该电压可通过继电器 K6 在 +9 V 至 –9 V 之间切换 1）。
板卡上所有继电器均使用 24 VDC（平滑）进行切换。控制值输入 5 是差动输入（0 至 ±10 V）。如果控制值是由具有不同参考电位的外部电子元件，则必须使用此输入。断开或连接控制值电压时，确保在任何情况下两根信号线都同时与输入断开，或者同时与之相连。
所有控制值在传输之前都将按照其值和标志 [3] 进行合计。下游斜坡函数发生器 [4] 根据给定的阶跃式输入信号产生斜坡状输出信号。输出信号的时间常量可通过使用电位计 "t" 进行调整。斜坡时间是指 100 % 的控制值阶跃，视跳线设置（J5，J6）而定，该时间可能为大约 1 s 或 5 s。如果将小于 100 % 的控制值阶跃转换为斜坡函数发生器输入，则斜坡时间将相应缩短。
注意事项：
使用外部时间电位计时，斜坡时间的内部电位计必须设置为值。斜坡时间会缩短，因为外部电位计的电阻与内部电位计的电阻并联（大约 500 kΩ）。通过切换继电器 K5 或外部桥接器，可将斜坡时间设置为小值（大约 30 ms）。
斜坡函数发生器 [4] 的输出信号是摆动角控制值，该值将供给 PID 控制器 [5]，板卡前面板上的测量插口 "w" 及油口 4a（匀变后的控制值/外部电位极限）。控制值测量插口 "w" 处的 –6 V 电压对应于 +100 % 的控制值。
已专为特定泵类型优化 PID 控制器。根据摆动角控制值和实际摆动角值之间的差异控制功率输出级。放大器输入处的正控制值信号会执行线圈 "a" 的输出级，而负控制值信号会执行线圈 "b" 的输出级。
感应式位置传感器 [11] 检测实际摆动角值。在振荡器/解调器 [9] 会转换位置传感器的交流电压信号，并将其作为实际摆动角值返回至 PID 控制器。
可通过电位计 "Zx"（位于印刷电路板上）调节位置传感器的零电位（实际值零电位）。实际转角值放大率已在工厂中进行了校准，切勿更改（±6 V ≙ 摆动角位置）。
对选通输入施加电压高于 8.5 V 的信号会启用输出级（通过前面板上的黄色 "H11" LED 来指示）。通过设置跳线 J7，无论选通输入状态如何，都可启用输出级。之后选通输入将不起作用。
在无故障操作的情况下，"H12" LED（准备就绪）将会亮起，
具体情形为：
已施加启用信号，
已施加 ±9 V 内部电源电压 （振幅和对称），
无线圈电线短路和，
电缆断连，
此位置具有传感器电线。
出现故障时，两个输出级将立即断电，并关闭控制器和重置消息 "准备就绪"。故障修复后，板卡会立即再次工作，"H12"LED 也会再次点亮。
工作电压
工作范围：24 VDC + 40 % – 5 %
– 上限值 35 V 包括叠加剩余纹波
– 下限值 22 V
功耗  < 50 VA
电流消耗  < 2 A
保险丝   2.5 A，慢速熔断
输入：
控制值 1 至 4  ±9 V（参考电位为 M0）
控制值 5  0 至 ±10 V
启用
起作用  > 8.5 V
不起作用  < 6.5 V
继电器数据：
公称电压  工作电压 UB
响应电压  16.8 V
阶跃逆电压  2.4 V
线圈电阻  2150 Ω
斜坡时间（设置范围）30 ms至约1 s或5 s（所有情况下 ±20 %）
输出：
输出级
线圈电流/电阻  1.8 A ± 20 %；R(20）= 5.4 Ω
时钟频率  自同步约达 1.5 kHz
感应式位置传感器的驱动器
振荡器频率  2.5 kHz ± 10 %
负载能力  30 mA
电压振幅（Uss)  每个输出 5 V
调节电压  ±9 V ± 1 %；25 mA 可在外部加载
测量插口
摆动角控制值 "W"  0 至 ±6 V（–6 V ≙ +100 %；+6 V ≙ –100 %)；Ri = 100 Ω
实际摆动角值 "x"  0 至 ±6 V（+6 V ≙ +100 %；–6 V ≙ –100 %)；Ri = 100 Ω
连接类型 32 级多点插头，DIN 41612，设计 D
板卡尺寸 欧洲板卡 100 x 160 mm，DIN 41494
前板尺寸：
高度  3 HE（128.4 mm)
软焊侧宽  1 TE（5.08 mm)
组件侧宽  7 TE
允许的工作温度范围  0 至 50 ℃
存储温度范围  –25 至 +85 ℃
重量  0.15 kg
注意：
放大器板卡只有在断电后才能进行插拔。
切勿使用带自震荡二极管或 LED 指示灯的插入式连接器来连接线圈。
仅在板卡处使用 Ri > 100 kΩ 的仪器进行测量。
与工作电压相比，测量零位（M0）提升了 +9 V 且未进行电位隔离，即 –9 V 调节电压 ≙ 0 V 工作电压。因此，切勿将测量零位（M0）与 0 V 工作电压进行连接。
务必使用带镀金触点的继电器切换控制值（小电压，低电流）。
务必仅使用负载能力约为 40 V，50 mA 的切换触点来切换板卡继电器。进行外部控制时，控制电压的剩余纹波高可达 10 %。
务必始终分别屏蔽控制值电线和感应式位置传感器电线；以及将屏蔽连接至板卡端的 0 V 工作电压并使另一端保持开放（存在形成接地环路的风险）。
建议： 同时屏蔽线圈导线。
对于长度不超过 50 m 的线圈电线，请使用电线剖面为 1.5 mm2 的电缆。
与天线，无线电和雷达系统的距离必须至少为 1 m。
切勿在电力电缆附近铺设线圈和信号电线。
板卡上的滤波电容器的充电电流要求预熔型保险丝应具有慢速熔断特性。
切勿将感应式位置传感器的接地电缆接地。（此为兼容先前组件系列的前提条件。）
注意事项：
如果使用差动输入，两个输入必须始终同时连接或同时断开。
切勿将通过控制电子元件产生的电气信号（例如，实际值）用于切换安全相关的机器功能。
德国力士乐REXROTH放大板订货号和型号：
R900579497 VT5035-17/
R900579497 VT5035-18/
R900579497 VT5035-1X/


力士乐REXROTH用于 A10VSO 轴向柱塞变量泵 SYDFE1 控制的外部控制电子元件
VT 5041
组件系列 3X
模拟，欧洲板卡格式
压力和流量控制系统 SYDFE1（元件系列 1X、2X 和 3X）的内装部分用于通过 VT-DFP…2X 型阀门控制带 SYDFE1 控制的轴向柱塞变量泵 A10VSO...
实现 SYDFE1 控制、压力和摆动角控制、可选功率限制的电子功能
压力控制器油路可以调节并切换为两个现有液压油体积（执行机构和管路）
用于压力和转角控制器的小值发生器
取决于压力的泄漏补偿（可以关闭）
可转换的压力反馈输入（电流、电压、范围）
面板上工作状态的 6 个 LED 显示
面板上实际转角值的显示仪器（可选）
带内部或外部控制值预设的功率限制（可选）
模拟控制电子元件 VT5041-3X... 设计为欧洲格式的的插入卡。每个都标配一个压力和转角的控制值输入端（功率限制，可选）。实际压力值由一个压力传感器记录。泵上的位置传感器记录实际转角值。记录的实际值在放大器和中进行处理，并与的控制值进行比较。小值发生器确保只有分配给所需工作点的控制器或自动激活。小值发生器的输出信号成为阀控制环的控制值。
通过合适的控制值，可以自动激活可选的功率限制。可以在内部或外部功率控制值。必要时通过小值发生器限制转角控制值。可以在插口 7 上测量得到的转角控制值。
实际阀值（阀芯位置）由一个感应式位置传感器记录。振荡器/解调器电路负责信号的处理。在阀芯位置控制器中生成并进一步处理控制偏差。阀门控制器的输出信号形成自计时电流输出级的控制值，该值控制阀门的比例线圈。
控制电子元件具有故障消息输出端，出现错误时，其电压为 0 V（= 低活性）。同时“Err.”LED 亮起。根据跳线 J1 的配置，可以利用错误消息使阀输出级断电。
导致故障消息：
内部电源错误
压力实际值大于允许的系统压力
（插口 2： p实际 > 11.5 V）
接口 26c 上缺少启用信号
电缆断裂或超出转角反馈范围
电缆断裂或超出阀芯反馈范围
“压力传感器”电缆断裂（设置为 4  -  20 mA，0.5  -  5 V 和 1  -  10 V 时）
控制错误（控制偏差 x 控制器增益）大于 4 V 的时间超过 1 秒 (40 %)
出现错误时，可以对电子元件进行配置，以使输出级断电，并将阀芯推入其机械终端位置。这样，泵将向回摆动。只能通过复位启用信号进行错误确认。
德国力士乐REXROTH柱塞泵放大板订货号和型号：
R901236404 VT5041-31/1-0
R901263598 VT5041-31/2-0
R901196678 VT5041-31/3-0

力士乐REXROTH放大板R901196678
VT 5041-3X/3-0
R901196678 VT5041-31/3-0
用于控制 SYDFE1 类型的系统
带功率限制的标准版本，带旋转角度显示
SYDFE1系统的外部控制电子设备
组件系列3X
通信：模拟
产品属性
产品系列    VT 5041
电源电压    24伏直流电
电气连接说明    32针连接器插头，D型
设计    电路板
重量[kg]    0.27

力士乐REXROTH柱塞泵放大板VT 5041-3X/1-0
R901236404 VT5041-31/1-0
用于控制 SYDFE1 类型的系统。
没有功率限制不带摆动角显示的标准型号
通讯方式：模拟
SYDFE1 的外部控制电子元件 - 系统
设备系列 3X
电源电压    24 VDC
电气连接说明    32 针连接器，D 型
Design    电路板
重量 [kg]    0.2509


力士乐REXROTH集成式供电模块
VT-NE30，部件系列2X
VT-NE31，部件系列1X
–电源单元VT-NE30（单极输出电压）：
用于比例阀放大器的电压供应
用于比例阀的电压供应
集成电子单元
电源单元VT-NE31（双极输出电压）：
用于伺服阀放大器的电压供应
设计紧凑，通过接线板连接
未调节的输出电压（滤波）
通过输出电路中的微型保险丝进行短路保护；
按“重置”键重新启动
可拧在顶帽导轨EN 60715上或卡入顶帽导轨
LED指示灯
符合EC指令（CE标志）
频率 50/60 Hz
允许的环境温度范围  –20至+50°C
储存温度范围  –20至+70°C
德国力士乐REXROTH集成式供电模块订货号和型号：
R901082348 VT-NE30-20

力士乐REXROTH供电模块
类型 VT 11006，VT 11116
供电模块提供两种稳定电压。用于为外部电气执行机构供电。
VT 11006-1X：24 V / ±15 V
VT 11116-1X：24 V / ±10 V
开关模式的电源设备
电压反极性保护
通过 LED 显示的功能控制
输出电压在电气上与工作电压隔离
注意事项
供电模块不能抵抗持续的短路！
一路输出电压发生过载时，第二路输出电压也会降低！
连续运行多个相邻模块且温度高于 40 °C 时，模块之间的空间必须保持为 ≥ 20 mm！
德国力士乐REXROTH放大器供电模块订货号和型号：
R900010937 VT11006-12
R900010938 VT11015-11
R900019681 VT11017-11
REXROTH外啮合齿轮泵0510010008
