安沃驰总线模块R412018277，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

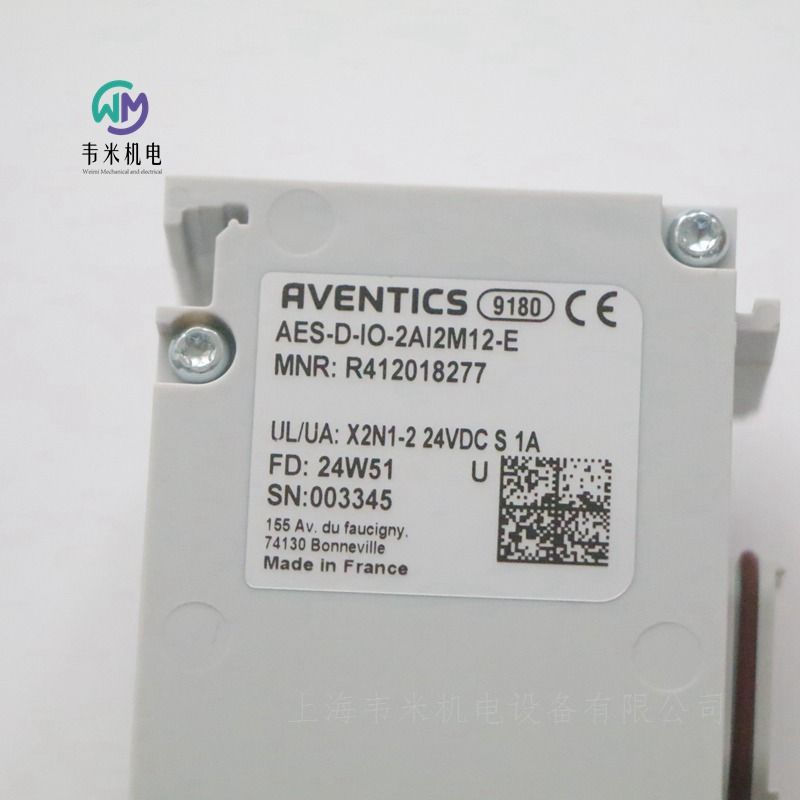

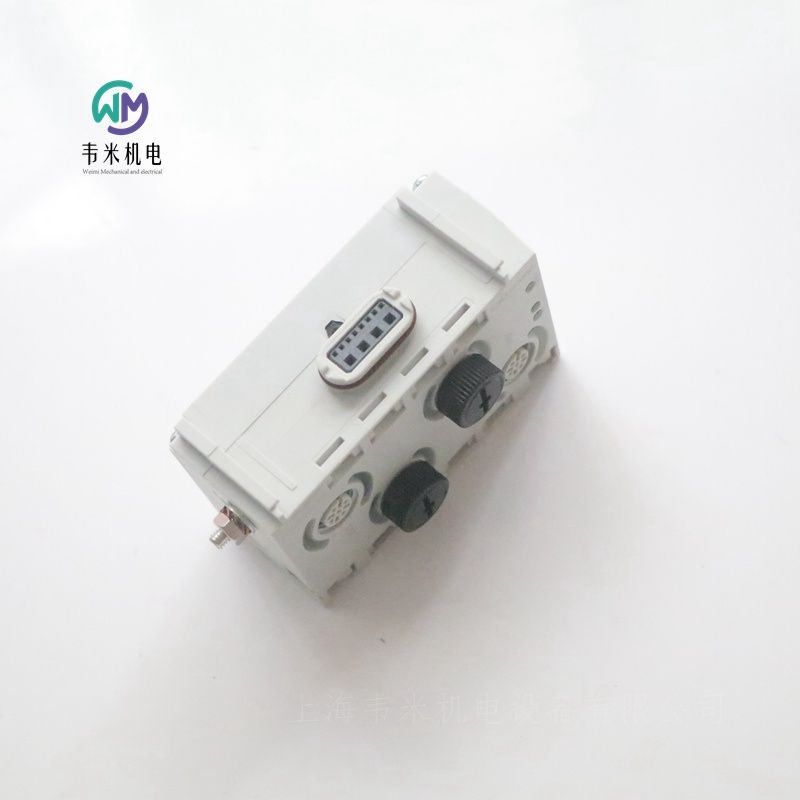

安沃驰AVENTICS现场总线模块系列 AES R412018277
产品描述
AES-D-IO-2AI2M12-E
特点
尺寸小巧
防护等级 IP65
用于气动应用的特殊 I/O 模块
优化布线
OPC UA 集成无需更改或通过 PLC 即可轻松访问数据和分析
集成数字孪生可提高产能和效率
规格
结构I/O模块
类型2AI2M12-E
E/A 可用具有 I/O 功能
I/O 模块结构模拟输入端/输出端
接口 I/O2 输入/
电源插头 IN内部
信号连接 E/A 类型多针插头
信号连接 E/A 螺纹尺寸M12x1
信号连接 E/A 极数5-針
信号连接 E/A 编码A-编码
模拟输入通道0 - 10 V / ± 10 V, 2 - 10 V / ± 10 V, 0 - 20 mA / ± 20 mA, 4 - 20 mA / ± 20 mA
低环境温度-10 °C
高环境温度60 °C
电子装置的工作电压24 V DC
电子装置的电压公差-25% / +25%
防护等级IP65
传感器总电流 大0,5 A
逻辑/致动器电压电位隔离
诊断短路
故障传送符合标准EN 61000-6-4
抗干扰性符合标准EN 61000-6-2
重量0.11 kg
材料：外壳聚酰胺(尼龙) 增强型玻璃纤维
安沃驰AVENTICS气动元件：
气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。
阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀
压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。
真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。
传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。
连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。
安沃驰AVENTICS现场总线模块系列 AES R412018233
产品描述
AES-D-IO-8DI8M8
特点
尺寸小巧
防护等级 IP65
用于气动应用的特殊 I/O 模块
优化布线
OPC UA 集成无需更改或通过 PLC 即可轻松访问数据和分析
集成数字孪生可提高产能和效率
规格
结构I/O模块
类型8DI8M8
E/A 可用具有 I/O 功能
I/O 模块结构数字输入端
接口 I/O8 输入/
电源插头 IN内部
信号连接 E/A 类型多针插头
信号连接 E/A 螺纹尺寸M8x1
信号连接 E/A 极数3-針
过滤时间3 ms
低环境温度-10 °C
高环境温度60 °C
电子装置的工作电压24 V DC
电子装置的电压公差-25% / +25%
每通道*大电流0.5 A
防护等级IP65
传感器总电流 *大1 A
逻辑/致动器电压电位隔离
诊断短路
故障传送符合标准EN 61000-6-4
抗干扰性符合标准EN 61000-6-2
重量0.11 kg
材料：外壳聚酰胺(尼龙) 增强型玻璃纤维
安沃驰AVENTICS现场总线模块系列 AES R412018223
产品描述
AES-D-BC-PNIO
特点
尺寸小巧
防护等级 IP65
用于气动应用的特殊 I/O 模块
优化布线
OPC UA 集成无需更改或通过 PLC 即可轻松访问数据和分析
集成数字孪生可提高产能和效率
规格
结构总线耦合器
注不用于新型结构！
现场总线协议PROFINET IO
E/A 可用具有 I/O 功能
接口 I/O512 输入/512 输出
电源插头 IN多芯插头
电源插头 INM12x1
电源插头 IN4-針
电源插头 INA-编码
励磁总线设计D-设计
低环境温度-10 °C
高环境温度60 °C
电磁线圈的数量 *大128
阀位数量64
电子装置的工作电压24 V DC
电子装置的电压公差-25% / +25%
电子装置的电流消耗0.1 A
驱动器工作电压24 V DC
针对阀门的总电流4 A
防护等级IP65
256 位时的循环时间< 1 ms
逻辑/致动器电压电位隔离
诊断系统错误, 欠压
*多能扩展的I/O模块数 10
故障传送符合标准EN 61000-6-4
安沃驰AVENTICS现场总线模块系列 AES R412018250
产品描述
AES-D-IO-8DO4M12
特点
尺寸小巧
防护等级 IP65
用于气动应用的特殊 I/O 模块
优化布线
OPC UA 集成无需更改或通过 PLC 即可轻松访问数据和分析
集成数字孪生可提高产能和效率
规格
结构I/O模块
类型8DO4M12
E/A 可用具有 I/O 功能
I/O 模块结构数字输出端
接口 I/O8 个输出端
电源插头 IN内部
信号连接 E/A 类型多针插头
信号连接 E/A 螺纹尺寸M12x1
信号连接 E/A 极数5-針
低环境温度-10 °C
高环境温度60 °C
电子装置的工作电压24 V DC
电子装置的电压公差-25% / +25%
每通道*大电流0.5 A
防护等级IP65
逻辑/致动器电压电位隔离
诊断短路, 欠压
故障传送符合标准EN 61000-6-4
抗干扰性符合标准EN 61000-6-2
重量0.11 kg
材料：外壳聚酰胺(尼龙) 增强型玻璃纤维
AVENTICS安沃驰2x二位三通换向阀, 系列 HF02-LG-0820056101
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 1400 l/min
工作电压DC 24 V
用于系列 HF02-LG
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1400 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 20 ms
关闭时间型号 33 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z2
拧紧螺栓的小扭力 1,3 Nm
重量 0,144 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
AVENTICS安沃驰2x二位三通 换向阀, 系列 HF03-LG-0820055102
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 850 l/min
工作电压DC 24 V
用于系列 HF03-LG,CL03
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2,5 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 850 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 16 ms
关闭时间型号 25 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z1
拧紧螺栓的小扭力 1,3 Nm
重量 0,082 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
AVENTICS安沃驰二位五通换向阀, 系列 HF02-LG-0820056501
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 1400 l/min
工作电压DC 24 V
用于系列 HF02-LG,CL03
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2,5 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1400 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
固定螺栓 十字型槽 DIN EN ISO 4757-Z2
拧紧螺栓的小扭力 1,3 Nm
重量 0,144 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 HF03-LG-0820055501
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 850 l/min
工作电压DC 24 V
用于系列 HF03-LG,CL03
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2,5 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 850 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
固定螺栓 十字型槽 DIN EN ISO 4757-Z1
拧紧螺栓的小扭力 1,3 Nm
重量 0,082 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
AVENTICS二位五通电磁阀, 系列 RA18-0820022026
Qn = 700 l/min→管式连接→压缩空气 接口 出口: G 1/8→电气连接: 多芯插头, ISO 6952, B 型→可以组装成块→单稳, 双电磁线圈
结构特点滑阀，零遮盖
先导内部
密封原理软密封
隔绝原理
（闭锁原理）
单重底板原理
在多线路导线板上的组装P-导线板, PRS-导线板
工作压力范围见下表
控制压力小/大见下表
环境温度 小值/大值+0°C / +50°C
低/高介质温度-10°C / +50°C
介质压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量0 mg/m3 - 5 mg/m3
标准化电路接口ISO 6952
防护等级带有接线盒 / 插头见下表
兼容性目录见下表
暂载率100 %
重量见下表
压力必须至少低于环境和介质温度15 °C，并且允许的高温度为 3 °C。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 TC08-0820060761
驱动电压 24 V DC
5/2
Qn = 800 l/min
预控阀的宽度 : 15 mm
底板连接 管式连接
压缩空气 接口 出口 : G 1/8
电气连接 : 多芯插头, ISO 15217, C 型
可以组装成块
手动控制装置 : 锁定式
单线圈
带弹簧复位/空气弹簧复位
先导 : 外部的
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 800 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的
密封原理 软密封
组合原理（闭锁原理） 盘式原理
工作压力范围 -0,9 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
额定流量Qn 800 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
拧紧螺栓的小扭力 2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 740-BV-R412009690
V740-5/2AR-00000-07-BV
AVENTICS 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。
5/2
Qn = 700 l/min
管式连接
电气连接 : 多芯插头, EN 175301-803, A型
- 25 °C 耐低温
可以组装成块
手动控制装置 : 锁定式
单线圈
带空气弹簧复位
先导 : 内部
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 膜片式中心阀
外壳 聚甲醛,聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 700 l/min
压缩空气 接口 人口 8x1
工作电压 AC 230 V
工作电压 AC 230 V
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点 膜片式中心阀
操作 电子
先导 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理 盘式原理
工作压力范围 1,5 ... 10 bar
低 / 高环境温度 -25 ... 50 °C
介质温度范围 -25 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 700 l/min
防护等级 带接口 IP65
反向极性保护 反极性保护
兼容性目录 14
暂载率 100 %
接通时间型号 16 ms
关闭时间型号 35 ms
在多线路导线板上的组装 PRS-导线板
重量 0,221 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 CD07-5776270220
5/2
Qn = 1200 l/min
预控阀的宽度 : 30 mm
管式连接
压缩空气 接口 出口 : G 1/4
电气连接 : 多芯插头, EN 175301-803, A型, 3-針
- 25 °C 耐低温
手动控制装置 : 锁定式
双线圈
先导 : 内部
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1200 l/min
Qn 2-3 1200 l/min
额定流量Qn 1200 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -25 ... 50 °C
介质温度范围 -25 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1200 l/min
额定流量 1-2 1200 l/min
额定流量 2-3 1200 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
兼容性目录 13 14
暂载率 100 %
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
在多线路导线板上的组装 P-导线板 PRS-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024076
带CNOMO-连接板的引导阀
带弹簧复位
单线圈
Qn = 1060 l/min
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
电气连接 多芯插头, EN 175301-803, A型
手动控制装置 按钮式
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
兼容性目录 See table
暂载率 100 %
接通时间型号 See table
关闭时间型号 See table
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2,2 Nm
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024502
ISO 5599-1
ISO 1
5/2
带CNOMO-连接板的引导阀
双线圈
Qn = 1060 l/min
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
电气连接 多芯插头, EN 175301-803, A型
手动控制装置 锁定式
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
工作压力范围 See table
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
暂载率 100 %
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2,2 Nm
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
安沃驰AVENTICS二位五通换向阀, 系列 HF03-LG-0820055502
用于系列 : HF03-LG, CL03
5/2
Qn = 850 l/min
预控阀的宽度 : 16 mm
底板连接
手动控制装置 : 按钮式
双线圈
先导 : 外部的
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 850 l/min
工作电压DC 24 V
用于系列 HF03-LG,CL03
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2,5 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 850 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
固定螺栓 十字型槽 DIN EN ISO 4757-Z1
拧紧螺栓的小扭力 1,3 Nm
重量 0,082 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS三位五通换向阀, 系列 HF03-LG-0820055602
换向原理 5/3
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 850 l/min
工作电压DC 24 V
用于系列 HF03-LG,CL03
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2,5 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 850 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 14 ms
关闭时间型号 15 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z1
拧紧螺栓的小扭力 1,3 Nm
重量 0,082 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
安沃驰AVENTICS二位五通换向阀, 系列 HF02-LG-0820056051
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 1400 l/min
工作电压DC 24 V
用于系列 HF02-LG,CL03
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2,5 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1400 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
固定螺栓 十字型槽 DIN EN ISO 4757-Z2
拧紧螺栓的小扭力 1,3 Nm
重量 0,144 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS2x二位三通 换向阀, 系列 HF02-LG-0820056102
换向原理 3/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 1400 l/min
工作电压DC 24 V
用于系列 HF02-LG
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1400 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 20 ms
关闭时间型号 33 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z2
拧紧螺栓的小扭力 1,3 Nm
重量 0,144 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 HF02-LG-0820056502
用于系列 : HF02-LG, CL03
5/2
Qn = 1400 l/min
预控阀的宽度 : 16 mm
底板连接
手动控制装置 : 按钮式
双线圈
先导 : 外部的, 内部
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 1400 l/min
工作电压DC 24 V
用于系列 HF02-LG,CL03
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2,5 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1400 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
固定螺栓 十字型槽 DIN EN ISO 4757-Z2
拧紧螺栓的小扭力 1,3 Nm
重量 0,144 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS三位五通换向阀, 系列 HF02-LG-0820056601
换向原理 5/3
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 1400 l/min
工作电压DC 24 V
用于系列 HF02-LG,CL03
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2,5 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1400 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 14 ms
关闭时间型号 15 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z2
拧紧螺栓的小扭力 1,3 Nm
重量 0,144 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 HF03-LG-0820055001
用于系列 : HF03-LG, CL03
5/2
Qn = 850 l/min
预控阀的宽度 : 16 mm
底板连接
手动控制装置 : 锁定式
双线圈
带空气弹簧复位
先导 : 外部的
操作元件 双线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 850 l/min
工作电压DC 24 V
用于系列 HF03-LG,CL03
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2,5 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 850 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
固定螺栓 十字型槽 DIN EN ISO 4757-Z1
拧紧螺栓的小扭力 1,3 Nm
重量 0,082 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 HF03-LG-0820055052
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 850 l/min
工作电压DC 24 V
用于系列 HF03-LG,CL03
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2,5 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 850 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
固定螺栓 十字型槽 DIN EN ISO 4757-Z1
拧紧螺栓的小扭力 1,3 Nm
重量 0,082 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
AVENTICS安沃驰2x二位三通 换向阀, 系列 HF03-LG-0820055301
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 850 l/min
工作电压DC 24 V
用于系列 HF03-LG,CL03
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2,5 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
额定流量Qn 850 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 16 ms
关闭时间型号 25 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z1
拧紧螺栓的小扭力 1,3 Nm
重量 0,082 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 HF04-0820062052
HF04 - 5/2SR - 024DC
安沃驰 HF04/HF04-XF 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能。
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
额定流量Qn 400 l/min
工作电压DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 双重底板原理
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 3 ... 8 bar
低 / 高环境温度 -5 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 400 l/min
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
固定螺栓 十字型槽 DIN EN ISO 4757-Z0
拧紧螺栓的小扭力 0,25 Nm
重量 0,048 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
AVENTICS安沃驰2x二位三通换向阀, 系列 HF04-0820062102
HF04 - 3/2CC - 024DC
安沃驰 HF04/HF04-XF 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能。
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
额定流量Qn 400 l/min
工作电压DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 双重底板原理
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 3 ... 8 bar
低 / 高环境温度 -5 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 400 l/min
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 13 ms
关闭时间型号 20 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z0
拧紧螺栓的小扭力 0,25 Nm
重量 0,048 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS三位五通换向阀, 系列 HF04-0820062602
HF04 - 5/3CC - 024DC
用于系列 : HF04, LP04, HF04-XF
安沃驰 HF04/HF04-XF 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能。
5/3
Qn = 400 l/min
预控阀的宽度 : 10 mm
中位封闭
底板连接
手动控制装置 : 按钮式
先导 : 外部的, 内部
换向原理 5/3
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
额定流量Qn 400 l/min
工作电压DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 双重底板原理
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 3 ... 8 bar
低 / 高环境温度 -5 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 400 l/min
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 8 ms
关闭时间型号 10 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z0
拧紧螺栓的小扭力 0,25 Nm
重量 0,048 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 HF04-0820062051
HF04 - 5/2SR - 024DC
安沃驰 HF04/HF04-XF 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能。
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
额定流量Qn 400 l/min
工作电压DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 双重底板原理
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 3 ... 8 bar
低 / 高环境温度 -5 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 400 l/min
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
固定螺栓 十字型槽 DIN EN ISO 4757-Z0
拧紧螺栓的小扭力 0,25 Nm
重量 0,048 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
AVENTICS安沃驰2x二位三通换向阀, 系列 HF04-0820062101
HF04 - 3/2CC - 024DC
安沃驰 HF04/HF04-XF 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能。
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
额定流量Qn 400 l/min
工作电压DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 双重底板原理
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 3 ... 8 bar
低 / 高环境温度 -5 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 400 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 13 ms
关闭时间型号 20 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z0
拧紧螺栓的小扭力 0,25 Nm
重量 0,048 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
AVENTICS安沃驰2x二位三通 换向阀, 系列 HF04-0820062201
HF04 - 3/2OO - 024DC
安沃驰 HF04/HF04-XF 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能。
用于系列 : HF04, LP04, HF04-XF
2x3/2
Qn = 400 l/min
预控阀的宽度 : 10 mm
常开/常开
底板连接
手动控制装置 : 锁定式
先导 : 外部的, 内部
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
额定流量Qn 400 l/min
工作电压DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 双重底板原理
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 3 ... 8 bar
低 / 高环境温度 -5 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 400 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 13 ms
关闭时间型号 20 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z0
拧紧螺栓的小扭力 0,25 Nm
重量 0,048 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS三位五通换向阀, 系列 HF04-0820062601
换向原理 5/3
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
额定流量Qn 400 l/min
工作电压DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 双重底板原理
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 3 ... 8 bar
低 / 高环境温度 -5 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 400 l/min
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 8 ms
关闭时间型号 10 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z0
拧紧螺栓的小扭力 0,25 Nm
重量 0,048 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰总线模块R412018277
