安沃驰现场总线模块R412018223，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

安沃驰AVENTICS现场总线模块系列 AES R412018223
产品描述
AES-D-BC-PNIO
特点
尺寸小巧
防护等级 IP65
用于气动应用的特殊 I/O 模块
优化布线
OPC UA 集成无需更改或通过 PLC 即可轻松访问数据和分析
集成数字孪生可提高产能和效率
规格
结构总线耦合器
注不用于新型结构！
现场总线协议PROFINET IO
E/A 可用具有 I/O 功能
接口 I/O512 输入/512 输出
电源插头 IN多芯插头
电源插头 INM12x1
电源插头 IN4-針
电源插头 INA-编码
励磁总线设计D-设计
低环境温度-10 °C
高环境温度60 °C
电磁线圈的数量 *大128
阀位数量64
电子装置的工作电压24 V DC
电子装置的电压公差-25% / +25%
电子装置的电流消耗0.1 A
驱动器工作电压24 V DC
针对阀门的总电流4 A
防护等级IP65
256 位时的循环时间< 1 ms
逻辑/致动器电压电位隔离
诊断系统错误, 欠压
*多能扩展的I/O模块数 10
故障传送符合标准EN 61000-6-4

安沃驰AVENTICS气动元件：
气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。

阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀

压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。

真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。

传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。

连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。

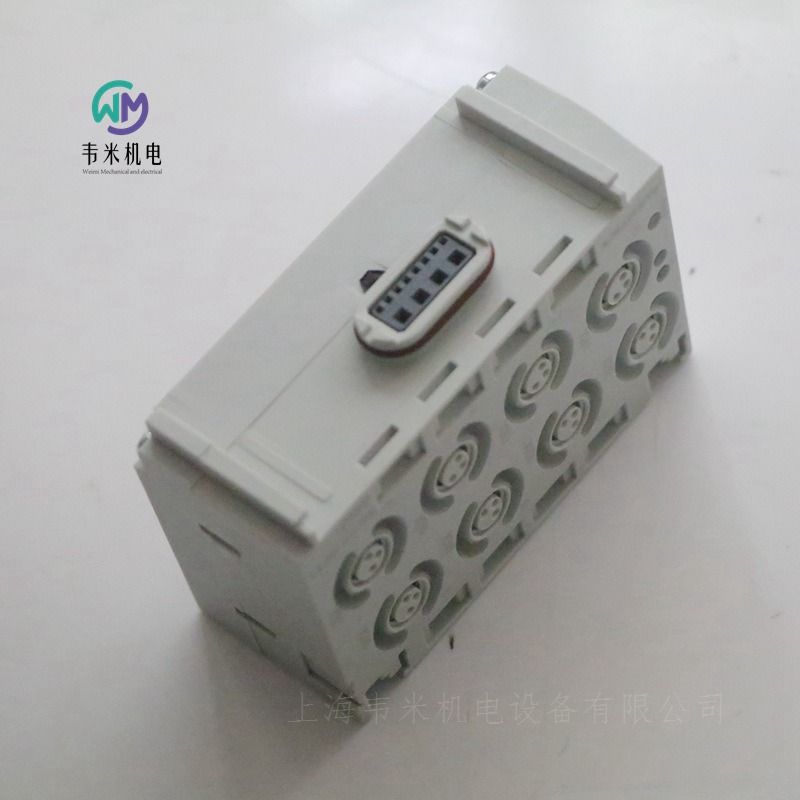

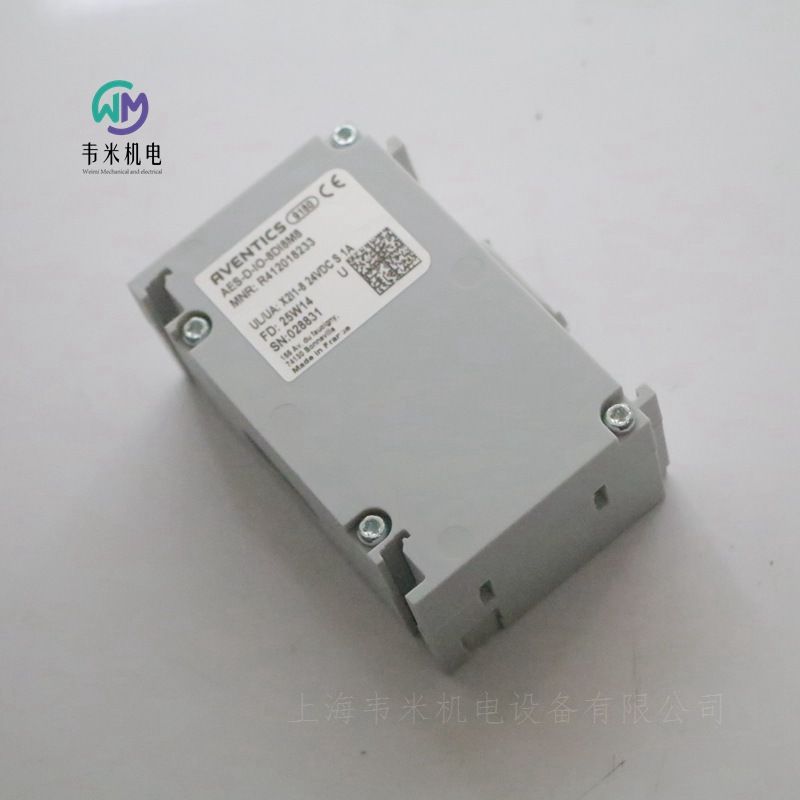

安沃驰AVENTICS现场总线模块系列 AES R412018233
产品描述
AES-D-IO-8DI8M8
特点
尺寸小巧
防护等级 IP65
用于气动应用的特殊 I/O 模块
优化布线
OPC UA 集成无需更改或通过 PLC 即可轻松访问数据和分析
集成数字孪生可提高产能和效率
规格
结构I/O模块
类型8DI8M8
E/A 可用具有 I/O 功能
I/O 模块结构数字输入端
接口 I/O8 输入/
电源插头 IN内部
信号连接 E/A 类型多针插头
信号连接 E/A 螺纹尺寸M8x1
信号连接 E/A 极数3-針
过滤时间3 ms
低环境温度-10 °C
高环境温度60 °C
电子装置的工作电压24 V DC
电子装置的电压公差-25% / +25%
每通道*大电流0.5 A
防护等级IP65
传感器总电流 *大1 A
逻辑/致动器电压电位隔离
诊断短路
故障传送符合标准EN 61000-6-4
抗干扰性符合标准EN 61000-6-2
重量0.11 kg
材料：外壳聚酰胺(尼龙) 增强型玻璃纤维

安沃驰AVENTICS二位五通换向阀, 系列 HF03-LG 0820055052
HF03 - 5/2SR - 024DC
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
规格
操作电子
额定流量Qn850 l/min
换向原理5/2
 小运行压力-0.9 bar
 大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置按钮式
操作元件单线圈
密封原理软密封
先导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
复位装置带弹簧复位
组合原理（闭锁原理）单重底板原理
控制压力 小2.5 bar
 大控制压力10 bar
 低环境温度0 °C
 高环境温度50 °C
介质温度 小值0 °C
介质温度 大值50 °C
介质压缩空气
颗粒大小 max.5 μm
特点
模块化设计， 多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向一致



AVENTICS安沃驰2x二位三通 换向阀, 系列 HF03-LG 0820055101
HF03 - 3/2CC - 024DC
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
规格
操作电子
额定流量Qn850 l/min
换向原理2x3/2
结构常闭/常闭
 小运行压力-0.9 bar
 大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置锁定式
密封原理软密封
先导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
组合原理（闭锁原理）单重底板原理
控制压力 小2.5 bar
 大控制压力10 bar
 低环境温度0 °C
 高环境温度50 °C
介质温度 小值0 °C
介质温度 大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量  小.,0 mg/m3
特点
模块化设计， 多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向一致



AVENTICS安沃驰2x二位三通 换向阀, 系列 HF03-LG 0820055102
HF03 - 3/2CC - 024DC
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
规格
操作电子
额定流量Qn850 l/min
换向原理2x3/2
结构常闭/常闭
 小运行压力-0.9 bar
 大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置按钮式
密封原理软密封
先导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
组合原理（闭锁原理）单重底板原理
控制压力 小2.5 bar
 大控制压力10 bar
 低环境温度0 °C
 高环境温度50 °C
介质温度 小值0 °C
介质温度 大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量  小.,0 mg/m3
特点
模块化设计， 多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向一致



AVENTICS安沃驰二位五通换向阀, 系列 HF03-LG 0820055501
HF03 - 5/2DS - 024DC
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
规格
操作电子
额定流量Qn850 l/min
换向原理5/2
 小运行压力-0.9 bar
 大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置锁定式
操作元件双线圈
密封原理软密封
先导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
组合原理（闭锁原理）单重底板原理
控制压力 小2.5 bar
 大控制压力10 bar
 低环境温度0 °C
 高环境温度50 °C
介质温度 小值0 °C
介质温度 大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量  小.,0 mg/m3
特点
模块化设计， 多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向一致

AVENTICS安沃驰二位五通换向阀, 系列 HF03-LG 0820055502
HF03 - 5/2DS - 024DC
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
规格
操作电子
额定流量Qn850 l/min
换向原理5/2
 小运行压力-0.9 bar
 大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置按钮式
操作元件双线圈
密封原理软密封
先导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
组合原理（闭锁原理）单重底板原理
控制压力 小2.5 bar
 大控制压力10 bar
 低环境温度0 °C
 高环境温度50 °C
介质温度 小值0 °C
介质温度 大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量  小.,0 mg/m3
特点
模块化设计， 多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向一致

安沃驰AVENTICS三位五通换向阀, 系列 HF03-LG 0820055601
HF03-5/3CC-024DC
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
规格
操作电子
额定流量Qn850 l/min
换向原理5/3
结构中位封闭
 小运行压力-0.9 bar
 大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置锁定式
密封原理软密封
先导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
组合原理（闭锁原理）单重底板原理
控制压力 小2.5 bar
 大控制压力10 bar
 低环境温度0 °C
 高环境温度50 °C
介质温度 小值0 °C
介质温度 大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量  小.,0 mg/m3
特点
模块化设计， 多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向一致

安沃驰AVENTICS三位五通换向阀, 系列 HF03-LG 0820055602
HF03-5/3CC-024DC
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
规格
操作电子
额定流量Qn850 l/min
换向原理5/3
结构中位封闭
 小运行压力-0.9 bar
 大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置按钮式
密封原理软密封
先导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
组合原理（闭锁原理）单重底板原理
控制压力 小2.5 bar
 大控制压力10 bar
 低环境温度0 °C
 高环境温度50 °C
介质温度 小值0 °C
介质温度 大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量  小.,0 mg/m3
特点
模块化设计， 多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向一致

安沃驰AVENTICS二位五通换向阀, 系列 HF02-LG 0820056051
HF02-5/2SR-024DC
安沃驰 HF02-LG 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能，丰富了通用阀门系统产品种类，其流量高达 1400 l/min。
规格
操作电子
额定流量Qn1400 l/min
换向原理5/2
 小运行压力-0.9 bar
 大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置锁定式
操作元件单线圈
密封原理软密封
先导外部的, 内部
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
复位装置带弹簧复位
组合原理（闭锁原理）单重底板原理
可以组装成块可以组装成块
控制压力 小2.5 bar
 大控制压力10 bar
 低环境温度0 °C
 高环境温度50 °C
介质温度 小值0 °C
介质温度 大值50 °C
介质压缩空气
特点
模块化设计， 多可包含 32 个阀门和 32 个线圈
高达 1400 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性

安沃驰AVENTICS二位五通换向阀, 系列 HF02-LG 0820056501
HF02-5/2DS-024DC
安沃驰 HF02-LG 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能，丰富了通用阀门系统产品种类，其流量高达 1400 l/min。
规格
操作电子
额定流量Qn1400 l/min
换向原理5/2
 小运行压力-0.9 bar
 大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置锁定式
密封原理软密封
先导内部, 外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
组合原理（闭锁原理）单重底板原理
可以组装成块可以组装成块
控制压力 小2.5 bar
 大控制压力10 bar
 低环境温度0 °C
 高环境温度50 °C
介质温度 小值0 °C
介质温度 大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量  小.,0 mg/m3
特点
模块化设计， 多可包含 32 个阀门和 32 个线圈
高达 1400 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性


安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1 0820024504
安沃驰 IS12 系列符合 ISO 5599-1 阀门标准。该系列提供 IOS1 和 2 尺寸、带 Form A 或中心 M12 连接器的电气受控 ISO 阀门。
ED 5/2 ISO1 110/50
规格
额定流量Qn1060 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力1 bar
大运行压力10 bar
工作电压 AC110 V
工作电压 AC110 V
电压偏差AC 50 Hz-10% / +10%
电压偏差AC 60 Hz-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件双线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度30 mm
阀门结构形式滑阀，正重叠
组合原理（闭锁原理）单重底板原理
连接类型底板连接
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 控制接口 输入按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气按照标准ISO 5599-1制造的接地板
保持功率 AC 50 Hz8 VA
特点
Qn 大为 2500 l/min
电气控制
气动控制
宽度：42 mm、56 mm



安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1 0820024981
DISTRIBUTEUR ELECT ED 5/2 ISO1 W/O COIL
安沃驰 IS12 系列符合 ISO 5599-1 阀门标准。该系列提供 IOS1 和 2 尺寸、带 Form A 或中心 M12 连接器的电气受控 ISO 阀门。
规格
额定流量Qn1060 l/min
换向原理5/2
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力2.2 bar
大运行压力10 bar
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸EN 175301-803, A型
操作元件单线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度30 mm
阀门结构形式滑阀，正重叠
组合原理（闭锁原理）单重底板原理
连接类型底板连接
复位装置带弹簧复位
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 控制接口 输入按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气按照标准ISO 5599-1制造的接地板
带有导线盒的基础阀门不带线圈的基阀
尺寸ISO 1
控制压力小2.2 bar
大控制压力10 bar
特点
Qn 大为 2500 l/min
电气控制
气动控制
宽度：42 mm、56 mm



安沃驰AVENTICS三位五通换向阀, 系列 IS12, 型 2 0820028425
ISO2 ELEC DVV3
安沃驰 IS12 系列符合 ISO 5599-1 阀门标准。该系列提供 IOS1 和 2 尺寸、带 Form A 或中心 M12 连接器的电气受控 ISO 阀门。
规格
额定流量Qn1800 l/min
换向原理5/3
结构中位增压
压缩空气 接口 出口按照标准ISO 5599-1制造的接地板
小运行压力2.5 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸M12
电子连接3-針
操作元件双线圈
密封原理软密封
先导内部
标准ISO 5599-1
预控阀的宽度15 mm
阀门结构形式滑阀，正重叠
组合原理（闭锁原理）单重底板原理
连接类型底板连接
压缩空气 接口 人口按照标准ISO 5599-1制造的接地板
压缩空气连接 排气按照标准ISO 5599-1制造的接地板
压缩空气连接 控制接口 输入按照标准ISO 5599-1制造的接地板
压缩空气连接 先导 排气按照标准ISO 5599-1制造的接地板
功率 消耗 DC0.35 W
特点
Qn 大为 2500 l/min
电气控制
气动控制
宽度：42 mm、56 mm

安沃驰AVENTICS二位三通换向阀, 系列 ST 0820031051
VVST-3/2NC-024DC
安沃驰 ST 系列提供丰富的带硬化不锈钢外壳的滑阀。金属密封系统不仅确保控制质量，还延长使用寿命。ST 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板、按钮或推杆）使之非常适合严苛应用环境和面板安装。
规格
操作电子
额定流量Qn280 l/min
换向原理3/2
结构常闭/常闭
压缩空气 接口 出口G 1/8
小运行压力2 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
操作元件单线圈
密封原理金属密封
先导内部
预控阀的宽度15 mm
阀门结构形式滑阀
连接类型管式连接
复位装置带弹簧复位
控制压力小2 bar
大控制压力10 bar
低环境温度-10 °C
高环境温度50 °C
介质温度小值-10 °C
介质温度大值50 °C
特点
不锈钢外壳
金属对金属密封
提供多种机械操作元件
面板安装

安沃驰AVENTICS二位五通换向阀, 系列 WV02 0820038102
WV02-5/2AS-024DC
安沃驰 WV02 系列带阳极氧化铝外壳滑阀的特点是开关时间短，开关压力小，而且低摩擦系数的密封件使之功耗也低。
规格
操作电子
额定流量Qn500 l/min
换向原理5/2
压缩空气 接口 出口G 1/8
小运行压力2 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
密封原理软密封
先导内部
预控阀的宽度15 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带弹簧复位/空气弹簧复位
控制压力小2 bar
大控制压力10 bar
低环境温度0 °C
高环境温度50 °C
介质温度小值0 °C
介质温度大值60 °C
介质压缩空气
颗粒大小 max.5 μm
特点
质量轻
可靠
开关时间短 (8-12 ms)
低功耗
可互换导阀
装配在阀组模块上

安沃驰AVENTICS二位五通换向阀, 系列 CD02-AL 0820038152
CD02-5/2AS-024DC
安沃驰 CD02-AL 系列符合 ISO 15407-1 标准。先导控制阀流速高达 650 l/min，由坚固的铝制阀体制成，具有独立的连接板以及阀系统。
规格
额定流量Qn450 l/min
换向原理5/2
压缩空气 接口 出口VDMA 02底板
小运行压力2 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
密封原理软密封
先导内部
标准ISO 15407-1
预控阀的宽度15 mm
阀门结构形式滑阀，正重叠
组合原理（闭锁原理）底板原理
连接类型底板连接
复位装置带弹簧复位/空气弹簧复位
压缩空气 接口 人口VDMA 02底板
压缩空气连接 排气VDMA 02底板
压缩空气连接 先导 排气VDMA 02底板
功率 消耗 DC2 W
尺寸18 mm
控制压力小2 bar
大控制压力10 bar
特点
尺寸为 18 mm 的标准化阀门系统
灵活且功能强大
通过在线配置器轻松灵活地进行特定个性化配置
可以组合 CD01-PA 使用

安沃驰AVENTICS二位五通换向阀, 系列 TC08 0820060501
TC08-5/2XX-DO-024DC-I-FORM_C-SGL
AVENTICS TC08/TC15 系列包括多种滑阀，其外壳由高性能聚合物制成，具有坚固且灵活的金属插件。其设计用于 800 至 1500 l/min 的流速性能。这些换向阀易于组装，使其适合需要在有限空间中获得高的应用。
规格
操作电子
额定流量Qn800 l/min
换向原理5/2
压缩空气 接口 出口G 1/8
小运行压力2 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置锁定式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
操作元件双线圈
密封原理软密封
先导内部
预控阀的宽度15 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
控制压力小2 bar
大控制压力10 bar
低环境温度-10 °C
高环境温度50 °C
介质温度小值-10 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
特点
实现安装空间和流速优异的性价比
电子连接选择范围广
电动或气动操控
使用寿命长
可调整线圈，含四个 90° 位置

安沃驰AVENTICS二位五通换向阀, 系列 TC08 0820060126
TC08-5/2XX-AS-024DC-I-FORM_C-SGL
AVENTICS TC08/TC15 系列包括多种滑阀，其外壳由高性能聚合物制成，具有坚固且灵活的金属插件。其设计用于 800 至 1500 l/min 的流速性能。这些换向阀易于组装，使其适合需要在有限空间中获得高的应用。
规格
操作电子
额定流量Qn800 l/min
换向原理5/2
压缩空气 接口 出口G 1/8
小运行压力3 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-10% / +10%
手动控制装置按钮式
电气连接 类型多芯插头
电气连接 尺寸ISO 15217, C 型
操作元件单线圈
密封原理软密封
先导内部
预控阀的宽度15 mm
阀门结构形式滑阀，正重叠
连接类型管式连接
复位装置带弹簧复位/空气弹簧复位
控制压力小3 bar
大控制压力10 bar
低环境温度-10 °C
高环境温度50 °C
介质温度小值-10 °C
介质温度大值50 °C
介质压缩空气
特点
实现安装空间和流速优异的性价比
电子连接选择范围广
电动或气动操控
使用寿命长
可调整线圈，含四个 90° 位置
安沃驰现场总线模块R412018223
