AVENTICS现场总线模块R412018233，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

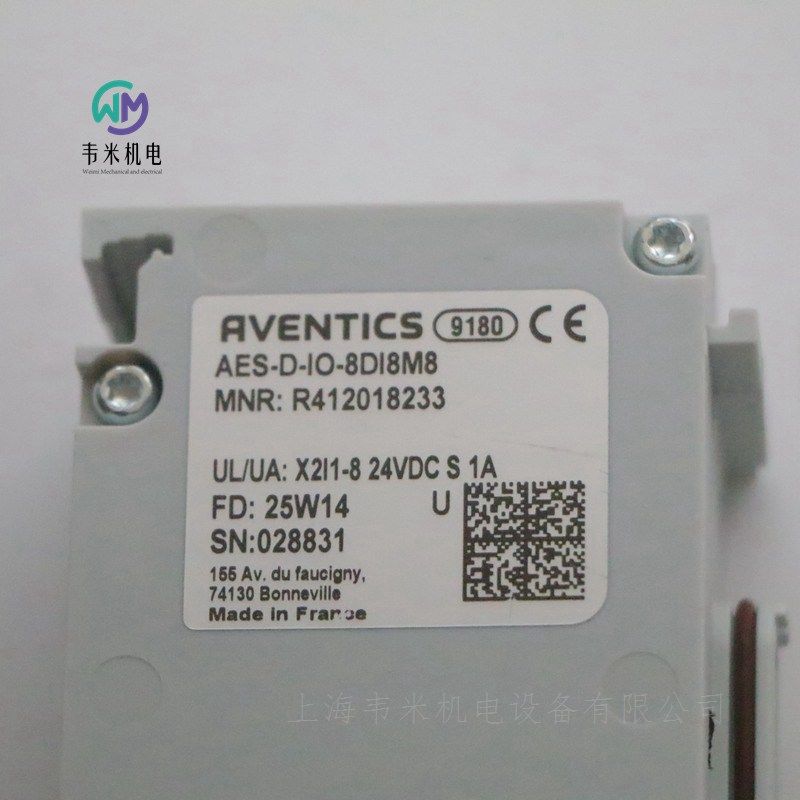

安沃驰AVENTICS现场总线模块系列 AES R412018233
产品描述
AES-D-IO-8DI8M8
特点
尺寸小巧
防护等级 IP65
用于气动应用的特殊 I/O 模块
优化布线
OPC UA 集成无需更改或通过 PLC 即可轻松访问数据和分析
集成数字孪生可提高产能和效率
规格
结构I/O模块
类型8DI8M8
E/A 可用具有 I/O 功能
I/O 模块结构数字输入端
接口 I/O8 输入/
电源插头 IN内部
信号连接 E/A 类型多针插头
信号连接 E/A 螺纹尺寸M8x1
信号连接 E/A 极数3-針
过滤时间3 ms
低环境温度-10 °C
高环境温度60 °C
电子装置的工作电压24 V DC
电子装置的电压公差-25% / +25%
每通道*大电流0.5 A
防护等级IP65
传感器总电流 *大1 A
逻辑/致动器电压电位隔离
诊断短路
故障传送符合标准EN 61000-6-4
抗干扰性符合标准EN 61000-6-2
重量0.11 kg
材料：外壳聚酰胺(尼龙) 增强型玻璃纤维

安沃驰AVENTICS气动元件：
气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。

阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀

压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。

真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。

传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。

连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。

安沃驰AVENTICS二位五通换向阀, 系列 HF03-LG 0820055051
HF03-5/2SR-024DC
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
规格
操作电子
额定流量Qn850 l/min
换向原理5/2
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置锁定式
操作元件单线圈
密封原理软密封
先导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
复位装置带弹簧复位
组合原理（闭锁原理）单重底板原理
控制压力小2.5 bar
大控制压力10 bar
低环境温度0 °C
高环境温度50 °C
介质温度小值0 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
特点
模块化设计，多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向一致

安沃驰AVENTICS2x二位三通 换向阀, 系列 HF02-LG 0820056101
HF02-3/2CC-024DC
安沃驰 HF02-LG 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能，丰富了通用阀门系统产品种类，其流量高达 1400 l/min。
规格
操作电子
额定流量Qn1400 l/min
换向原理2x3/2
结构常闭/常闭
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置锁定式
密封原理软密封
先导外部的, 内部
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
组合原理（闭锁原理）单重底板原理
大控制压力10 bar
低环境温度0 °C
高环境温度50 °C
介质温度小值0 °C
介质温度大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
特点
模块化设计，多可包含 32 个阀门和 32 个线圈
高达 1400 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性

安沃驰AVENTICS节流阀系列 CC01 0821200008
安沃驰 CC 系列止回阀设计用于 32 至 5600 l/min 标称流量。提供不同型号以及快插接头或内螺纹。
NG4 (G1/8) D.2,0
规格
接口1G 1/8
接口2G 1/8
截流孔通径 2 mm
节流方向2-1, 1-2
额定流量Qn 1 向 2130 l/min
类型 压缩空气接口 1内螺纹
压缩空气接口 2 型号内螺纹
介质压缩空气
小运行压力0.5 bar
大运行压力10 bar
低环境温度0 °C
高环境温度80 °C
介质温度小值0 °C
介质温度大值80 °C
重量0.04 kg
材料：外壳铝材
材料 截流螺钉钢
密封件材料丙烯树胶
特点
Qn = 32 l/min ... 5600 l/min

安沃驰AVENTICS系列 CC01 0821200014
安沃驰 CC 系列止回阀设计用于 32 至 5600 l/min 标称流量。提供不同型号以及快插接头或内螺纹。
E.R.U..G 3/8
规格
接口1G 3/8
接口2G 3/8
截流孔通径 9 mm
节流方向2-1, 1-2
额定流量Qn 1 向 21600 l/min
类型 压缩空气接口 1内螺纹
压缩空气接口 2 型号内螺纹
介质压缩空气
小运行压力0.5 bar
大运行压力10 bar
低环境温度0 °C
高环境温度80 °C
介质温度小值0 °C
介质温度大值80 °C
重量0.26 kg
材料：外壳铝材
材料 截流螺钉钢
密封件材料丙烯树胶
特点
Qn = 32 l/min ... 5600 l/min

安沃驰AVENTICS单个底板, 侧面的螺纹接口1825503149
CONNECTION PLATE .
规格
结构特点底板
气动接口(1)的方向侧面
压缩空气接口 1G 1/2
气动接口(2，4)的方向侧面
压缩空气连接 2 / 4G 1/2
气动接口(3，5)的方向侧面
接口3 / 5G 1/2
排气类型各个接口分离
排气 (3,5)有限制的排气 （3 / 5）
气动接口(12)的方向侧面
压缩空气连接 12G 1/8
气动接口(14)的方向侧面
压缩空气连接 14G 1/8
尺寸ISO 3
标准ISO 5599-1
小运行压力-0.95 bar
大运行压力16 bar
低环境温度-25 °C
高环境温度70 °C
介质温度小值-25 °C
介质温度大值70 °C
介质压缩空气
大阀位数量1
制动尺寸71 mm
重量0.34 kg


安沃驰AVENTICS分气块, 用于系列 ED05 5610141002
规格
结构特点阀底板拆卸条
类型1x
介质压缩空气
重量0.573 kg
材料：外壳铝材

安沃驰AVENTICS压缩空气软管, 系列 TU1-S-PUR R412014554
安沃驰 TU1 系列提供多种塑料材料和颜色，以匹配您的管道应用并轻松识别气动回路。TU1 管适合动态铺设，可以形成各种工作环境，其中包含用于食品行业的型号。
TU1-S-PUR-004-0075-NT-0050
规格
外部-φ4 mm
小弯折半径 20°C12 mm
壁厚0.75 mm
颜色天然
低环境温度-30 °C
高环境温度80 °C
运行压力大可达 20°C10 bar
供货数量50 m
每米的重量0.01 kg
材料聚酯-聚氨酯

安沃驰AVENTICS压缩空气软管, 系列 TU1-S-PUR R412014559
安沃驰 TU1 系列提供多种塑料材料和颜色，以匹配您的管道应用并轻松识别气动回路。TU1 管适合动态铺设，可以形成各种工作环境，其中包含用于食品行业的型号。
TU1-S-PUR-012-0150-NT-0050
规格
外部-12 mm
小弯折半径 20°C55 mm
壁厚1.5 mm
颜色天然
低环境温度-30 °C
高环境温度80 °C
运行压力大可达 20°C10 bar
供货数量50 m
每米的重量0.063 kg
材料聚酯-聚氨酯

安沃驰AVENTICS快插接头QR2-S-RW1 标准系列 1823391551
安沃驰 QR2 系列快插接头安装便捷安全，提供多种型号：金属制，可用于 3 至 16 mm 的管道直径QR2 系列的圆柱形螺纹可以重复连接和释放，不会出现问题（快速释放），固定式 O 形圈确保出色的密封性。我们的 QR 计划为各种应用和行业提供适当的解决方案。
规格
管接头类型角度回转接头 1倍
压缩空气接口型号外螺纹
接口 GG 1/8
压缩空气接口 2 型号快插接头
接口 D 4
类型QR2-S-RW1
小运行压力-0.95 bar
大运行压力16 bar
低环境温度-20 °C
高环境温度80 °C
供货数量10 件
重量0.024 kg
材料：外壳黄铜
密封件材料丙烯树胶
材料 齿盘 齿盘不锈钢
材料 释放环黄铜
材料 螺纹黄铜

安沃驰AVENTICS快插接头QR2-S-RTK 标准系列 1823381043
安沃驰 QR2 系列快插接头安装便捷安全，提供多种型号：金属制，可用于 3 至 16 mm 的管道直径QR2 系列的圆柱形螺纹可以重复连接和释放，不会出现问题（快速释放），固定式 O 形圈确保出色的密封性。我们的 QR 计划为各种应用和行业提供适当的解决方案。
规格
管接头类型T-插塞连接
压缩空气接口型号快插接头
接口 G 4
压缩空气接口 2 型号快插接头
接口 D 4
类型QR2-S-RTK
小运行压力-0.95 bar
大运行压力16 bar
低环境温度-20 °C
高环境温度80 °C
供货数量10 件
重量0.015 kg
材料：外壳黄铜
密封件材料丙烯树胶
材料 齿盘 齿盘不锈钢
材料 释放环黄铜


安沃驰AVENTICS系列 NU2 1823391002
NU2-S-RW1-G014-DI04
安沃驰 NU2 系列是一整套带管螺母的塑料和黄铜管接件。功能多样且安全的 NU2 带螺母管接件具有连接类型选择丰富的优势。
规格
管接头类型角度回转接头 1倍
压缩空气接口型号外螺纹
接口 GG 1/4
压缩空气接口 2 型号带锁紧螺母的快接插头
接口 D 4
类型NU2-S-RW1
小运行压力-0.95 bar
大运行压力15 bar
低环境温度-10 °C
高环境温度70 °C
供货数量5 件
重量0.047 kg
材料：外壳黄铜
密封件材料聚氯乙烯

安沃驰AVENTICS快插接头QR2-S-RTI 标准系列 1823391665
安沃驰 QR2 系列快插接头安装便捷安全，提供多种型号：金属制，可用于 3 至 16 mm 的管道直径QR2 系列的圆柱形螺纹可以重复连接和释放，不会出现问题（快速释放），固定式 O 形圈确保出色的密封性。我们的 QR 计划为各种应用和行业提供适当的解决方案。
规格
管接头类型可旋转的, T型回转接头，内六角
压缩空气接口型号外螺纹
接口 GG 1/8
压缩空气接口 2 型号快插接头
接口 D 6
类型QR2-S-RTI
小运行压力-0.95 bar
大运行压力16 bar
低环境温度-20 °C
高环境温度80 °C
供货数量10 件
重量0.033 kg
材料：外壳黄铜
密封件材料丙烯树胶
材料 齿盘 齿盘不锈钢
材料 释放环黄铜
材料 螺纹黄铜

安沃驰AVENTICS快插接头QR2-S-RW1 标准系列 1823391549
安沃驰 QR2 系列快插接头安装便捷安全，提供多种型号：金属制，可用于 3 至 16 mm 的管道直径QR2 系列的圆柱形螺纹可以重复连接和释放，不会出现问题（快速释放），固定式 O 形圈确保出色的密封性。我们的 QR 计划为各种应用和行业提供适当的解决方案。
规格
管接头类型角度回转接头 1倍
压缩空气接口型号外螺纹
接口 GM5
压缩空气接口 2 型号快插接头
接口 D 4
类型QR2-S-RW1
小运行压力-0.95 bar
大运行压力16 bar
低环境温度-20 °C
高环境温度80 °C
供货数量10 件
重量0.01 kg
材料：外壳黄铜
密封件材料丙烯树胶
材料 齿盘 齿盘不锈钢
材料 释放环黄铜
材料 螺纹黄铜


安沃驰AVENTICS快插接头QR1-S-RPN 标准系列 2121006180
QR1-S-RPN-G018-DA06
AVENTICS QR1 系列快插接头
安沃驰 QR1 系列推入式接头安装便捷安全，提供多种型号：可用于 3 至 16 mm 的管道直径，还提供塑料、金属和不锈钢变型。QR1 系列的圆柱形螺纹可以重复连接和释放，不会出现问题（快速释放），固定式 O 型圈确保出色的密封性。
规格
管接头类型直接头
压缩空气接口型号外螺纹
接口 GG 1/8
压缩空气接口 2 型号快插接头
接口 D 6
类型QR1-S-RPN
小运行压力-0.95 bar
大运行压力10 bar
低环境温度0 °C
高环境温度60 °C
供货数量10 件
重量0.0163 kg
材料：外壳黄铜
密封件材料丙烯树胶
材料 齿盘 齿盘不锈钢
材料 释放环聚甲醛
材料 释放环支座黄铜, 压铸锌
材料 螺纹黄铜


安沃驰AVENTICS连接螺栓，平顶密封件 1823462029
规格
接口 GG 1/4
类型FPT-S-RBI
小运行压力0 bar
大运行压力16 bar
低环境温度-20 °C
高环境温度80 °C
供货数量25 件
材料钢
密封件材料聚氯乙烯

安沃驰AVENTICS工业缓冲器, 系列 SA1-MC R412010317
SA1-MC-M020-013-MS-F-H
安沃驰 SA1 系列工业减震器能可靠地降低移质量块的速度，从而提高过程速度、产品质量、生产设施的使用寿命，并降低作业噪音。
规格
类型SA1-MC
固定螺纹M20x1,5
行程13 mm
能量吸收/大行程65 Nm
能量吸收/大小时52000 Nm
缓冲自动补偿
介质机油
低环境温度-20 °C
高环境温度80 °C
有效重量 me 小20 kg
有效重量 me 大160 kg
返回弹簧力 小12 N
返回弹簧力 大23 N
固定方式连接法兰
重量0.22 kg
材料 气缸管子钢
材料 活塞杆不锈钢
材料 冲击聚甲醛
材料 连接法兰钢
防尘圈材料聚氨酯
特点
产品丰富
较高的能量吸收能力和更长的使用寿命
增强表面防腐蚀性
一体化终点止动装置

安沃驰AVENTICS工业缓冲器, 系列 SA1-MA R412010325
SA1-MA-M025-025-H-N
安沃驰 SA1 系列工业减震器能可靠地降低移质量块的速度，从而提高过程速度、产品质量、生产设施的使用寿命，并降低作业噪音。
规格
类型SA1-MA
固定螺纹M25x1,5
行程25 mm
能量吸收/大行程220 Nm
能量吸收/大小时105600 Nm
缓冲可调节的
介质机油
低环境温度-20 °C
高环境温度80 °C
有效重量 me 小22 kg
有效重量 me 大11000 kg
返回弹簧力 小15 N
返回弹簧力 大31 N
小碰撞速度0.1 m/s
大碰撞速度6 m/s
固定方式锁母
重量0.29 kg
材料 气缸管子钢
材料 活塞杆不锈钢
材料 冲击钢
材料 锁母钢
防尘圈材料聚氨酯
特点
产品丰富
较高的能量吸收能力和更长的使用寿命
增强表面防腐蚀性
一体化终点止动装置

安沃驰AVENTICS工业缓冲器, 系列 370 3702005000
370-MA-M042-0050-N
安沃驰 370 系列工业减震器能可靠地降低移动质量，从而提高过程速度、产品质量、生产设施的使用寿命，并降低作业噪音。
规格
类型370-MA
固定螺纹M42x3
行程50 mm
能量吸收/大行程375 Nm
能量吸收/大小时126000 Nm
缓冲可调节的
介质温度小值-10 °C
介质温度大值70 °C
介质机油
低环境温度-10 °C
高环境温度70 °C
有效重量 me 小50 kg
有效重量 me 大5000 kg
返回弹簧力 小50 N
返回弹簧力 大90 N
固定方式锁母
重量1.85 kg
材料 气缸管子钢
材料 活塞杆钢
材料 冲击钢
材料 锁母钢
特点
产品丰富
较高的能量吸收能力和更长的使用寿命
增强表面防腐蚀性
一体化终点止动装置

安沃驰AVENTICS轴承座 AB7-HD, 系列 CM1 1825805277
CM1-AB7-050-M1-A
规格
用于系列带刚性轴承, 适用于坚固的机械工程应用
版本带刚性轴承, 适用于坚固的机械工程应用
标准化ISO 15552
活塞直径50 mm
万向轴承-12 mm
材料：外壳球状石墨铸铁
材料螺钉镀锌钢

安沃驰AVENTICS消声器，系列 SI1 1827000000
安沃驰 Sl1 系列消声器提供各种金属或塑料材质的消音产品，用于降低气动产品排气时的噪音。
规格
介质压缩空气
小运行压力0 bar
大运行压力10 bar
低环境温度-25 °C
高环境温度80 °C
压缩空气连接G 1/8
压缩空气接口型号外螺纹
声压级75 dB
额定流量Qn1623 l/min
供货数量10 件
重量0.01 kg
材料： 消声器青铜烧结制成
材料 螺纹黄铜

安沃驰AVENTICS消声器，系列 SI1 R412007520
安沃驰 Sl1 系列消声器提供各种金属或塑料材质的消音产品，用于降低气动产品排气时的噪音。
规格
介质压缩空气
小运行压力0 bar
大运行压力10 bar
低环境温度-25 °C
高环境温度80 °C
压缩空气连接 8
压缩空气接口型号针式衬套
声压级90 dB
额定流量Qn1366 l/min
供货数量5 件
重量0.002 kg
材料： 消声器聚乙 烯
材料 螺纹聚乙 烯


安沃驰AVENTICS传感器固定设备, 系列 CB1 1827020069
安沃驰传感器支架专为安装安沃驰传感器到各类气缸上而设计。
规格
用于系列MNI
气缸- 小.,25 mm
气缸- 大25 mm
材料：外壳铝材
重量0.025 kg
特点
在各种气缸系列上安装传感器

安沃驰AVENTICS底板和附件 8985003912
规格
结构特点阀底板拆卸条
类型端板
小运行压力0 bar
大运行压力10 bar
低环境温度-15 °C
高环境温度50 °C
介质压缩空气
重量0.092 kg
材料 底板聚甲醛
密封件材料丙烯树胶

安沃驰AVENTICS快插接头QR1-S-RPN 标准系列 2121006140
QR1-S-RPN-G014-DA06
AVENTICS QR1 系列快插接头
安沃驰 QR1 系列推入式接头安装便捷安全，提供多种型号：可用于 3 至 16 mm 的管道直径，还提供塑料、金属和不锈钢变型。QR1 系列的圆柱形螺纹可以重复连接和释放，不会出现问题（快速释放），固定式 O 型圈确保出色的密封性。
规格
管接头类型直接头
压缩空气接口型号外螺纹
接口 GG 1/4
压缩空气接口 2 型号快插接头
接口 D 6
类型QR1-S-RPN
小运行压力-0.95 bar
大运行压力10 bar
低环境温度0 °C
高环境温度60 °C
供货数量10 件
重量0.0212 kg
材料：外壳黄铜
密封件材料丙烯树胶
材料 齿盘 齿盘不锈钢
材料 释放环聚甲醛
材料 释放环支座黄铜, 压铸锌
材料 螺纹黄铜

安沃驰AVENTICS快插接头QR1-S-RED 标准系列 2121708060
QR1-S-RED-DA08-DA06
AVENTICS QR1 系列快插接头
安沃驰 QR1 系列推入式接头安装便捷安全，提供多种型号：可用于 3 至 16 mm 的管道直径，还提供塑料、金属和不锈钢变型。QR1 系列的圆柱形螺纹可以重复连接和释放，不会出现问题（快速释放），固定式 O 型圈确保出色的密封性。
规格
管接头类型快插直接头，缩径
压缩空气接口型号快插接头
接口 G 6
压缩空气接口 2 型号针式衬套
接口 D 8
类型QR1-S-RED
小运行压力-0.95 bar
大运行压力10 bar
低环境温度0 °C
高环境温度60 °C
供货数量10 件
重量0.0042 kg
材料：外壳聚酯树脂
密封件材料丙烯树胶
材料 齿盘 齿盘不锈钢
材料 释放环聚甲醛
材料 释放环支座黄铜, 压铸锌

安沃驰AVENTICS底板和附件 8985003902
规格
结构特点阀底板拆卸条
类型输入板带O形圈
小运行压力0 bar
大运行压力10 bar
低环境温度-15 °C
高环境温度50 °C
介质压缩空气
重量0.245 kg
材料 底板聚甲醛
密封件材料丙烯树胶



安沃驰AVENTICS型材气缸符合 ISO 15552 标准， PRA 系列 R480141666
PRA-DA-125-0500-0-2-2-1-1-1-BAS
安沃驰 PRA 系列 (ISO 15552) 气缸具有紧凑的设计外形，带集成传感器插槽。PRA 系列 (ISO 15552) 气缸可用于各种行业。这包括通用自动化技术、机器和系统构造，以及特殊的行业应用。
规格
标准ISO 15552
活塞-φ125 mm
行程500 mm
实用原则双作用式
缓冲气动
缓冲可调节的
磁性销钉带磁性活塞
合格证书ATEX 中可选
ATEXATEX 中可选
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力7220 N
伸出运动的活塞力7725 N
低环境温度-20 °C
高环境温度80 °C
小运行压力1.5 bar
大运行压力10 bar
接口G 1/2
活塞杆螺纹M27x2
缓冲长度22 mm
缓冲能量140 J
重量 0 mm行程6.72 kg
重量 +10 mm行程0.15 kg
大行程2750 mm
介质温度小值-20 °C
特点
6 mm T 型插槽和 4 mm C 型插槽，可以轻松、快速而又紧凑地安装各种传感器
提供 32 mm 至 125 mm 直径的活塞
模块化密封系统，适应性强
端部气动缓冲
额外弹性阻尼元件
配置器中提供各种变型和配件



安沃驰AVENTICS短行程气缸, 系列 KHZ 0822010651
KHZ-DA-040-0010-M
安沃驰 KHZ 系列是一款非标准化短行程气缸，非常适合狭小安装空间，可确保轻松安全地集成到机械中。
规格
活塞- φ40 mm
行程10 mm
实用原则双作用式
缓冲弹性
磁性销钉带磁性活塞
防尘圈材料聚氨酯
确定活塞推力的压力6,3 bar
缩回运动的活塞力720 N
伸出运动的活塞力792 N
低环境温度-25 °C
高环境温度80 °C
小运行压力0.6 bar
大运行压力10 bar
接口G 1/8
活塞杆螺纹M6
冲撞能量0.24 J
重量 0 mm行程0.285 kg
重量 +10 mm行程0.052 kg
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
活塞杆不锈钢
特点
 8 mm ... 100 mm
大行程 100 mm
用于短而窄的安装空间
非旋转活塞杆，通过前面板实现
AVENTICS现场总线模块R412018233
