AVENTICS电磁阀现货0820056051，上海韦米机电设备有限公司主营产品，销售热线： ；联系人：雷青；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

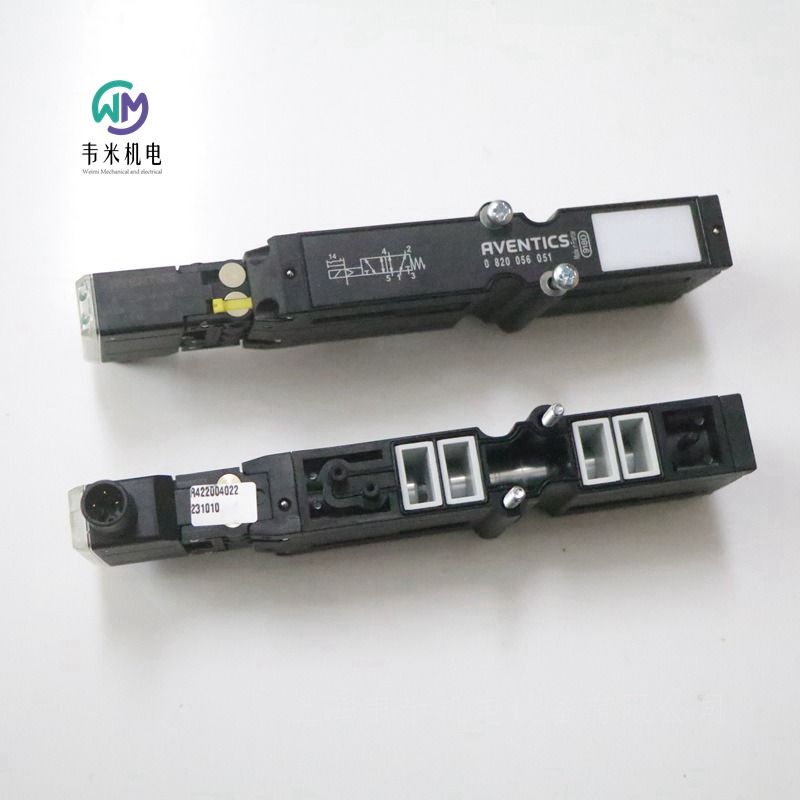

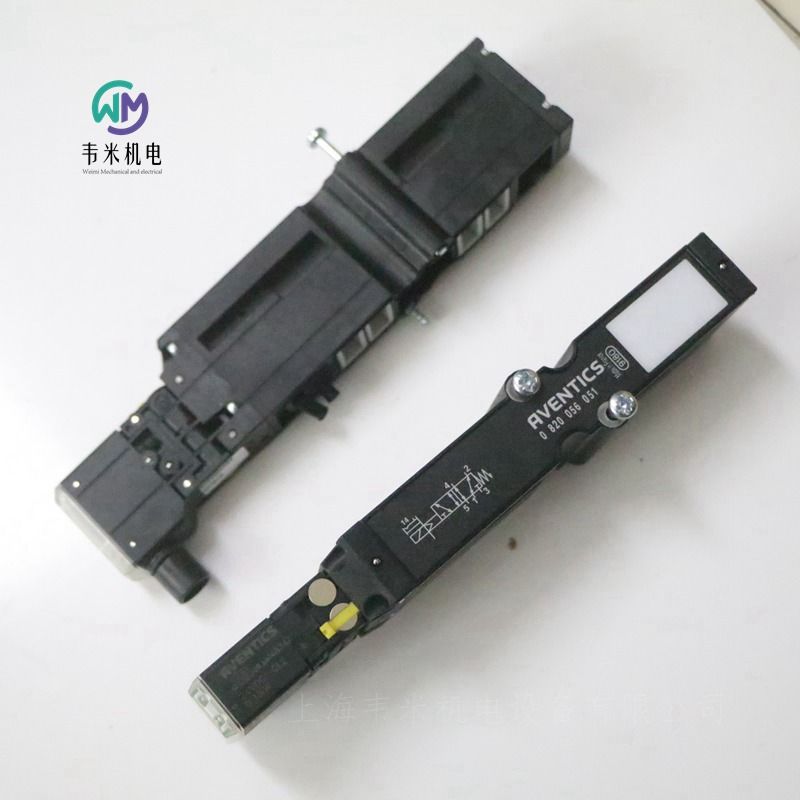

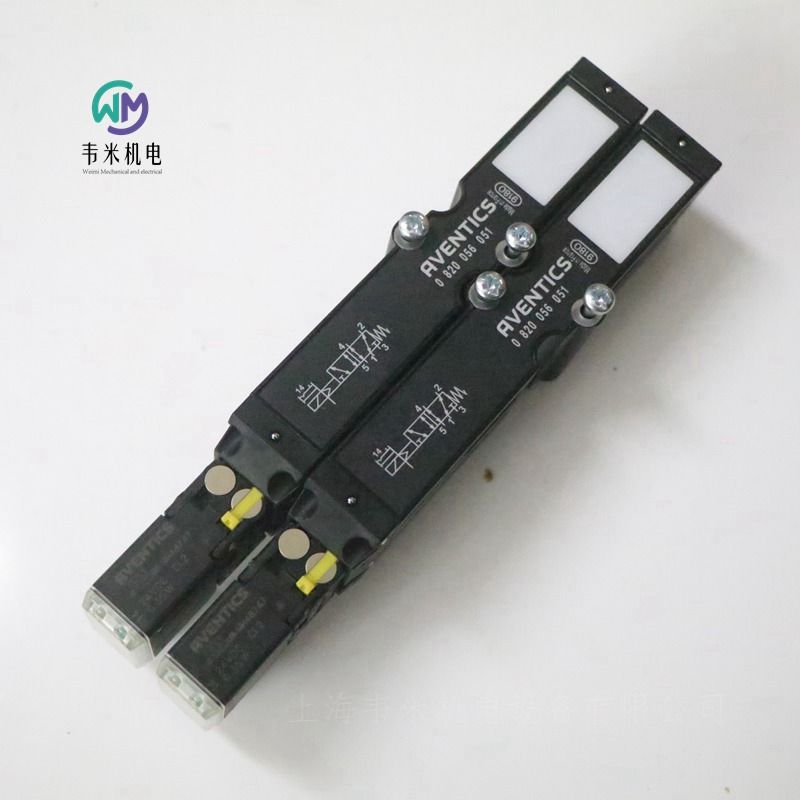

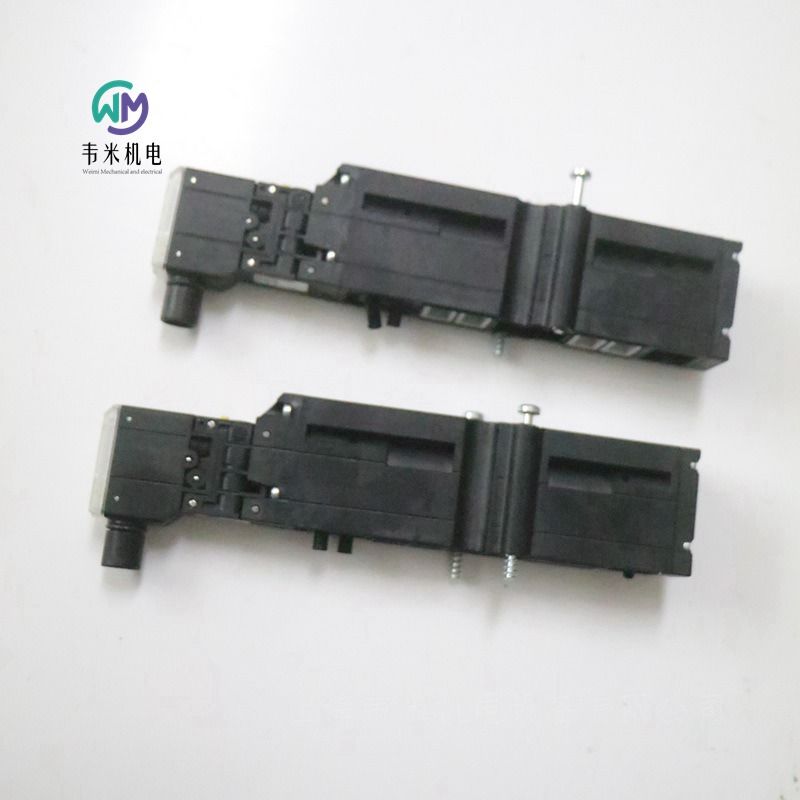

安沃驰AVENTICS二位五通换向阀, 系列 HF02-LG 0820056051
HF02-5/2SR-024DC
安沃驰 HF02-LG 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能，丰富了通用阀门系统产品种类，其流量高达 1400 l/min。
规格
操作电子
额定流量Qn1400 l/min
换向原理5/2
 小运行压力-0.9 bar
 大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置锁定式
操作元件单线圈
密封原理软密封
先导外部的, 内部
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
复位装置带弹簧复位
组合原理（闭锁原理）单重底板原理
可以组装成块可以组装成块
控制压力 小2.5 bar
 大控制压力10 bar
 低环境温度0 °C
 高环境温度50 °C
介质温度 小值0 °C
介质温度 大值50 °C
介质压缩空气
特点
模块化设计， 多可包含 32 个阀门和 32 个线圈
高达 1400 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性

安沃驰AVENTICS气动元件：
气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。

阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀

压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。

真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。

传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。

连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。

安沃驰AVENTICS型材气缸符合 ISO 15552 标准，PRA 系列-R480141666
实用原则 双作用式
缓冲 气动
 可调节的
磁性销钉 带磁性活塞
活塞直径 125 mm
活塞杆螺纹 M27x2
标准化 ISO 15552
行程 500 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
 ATEX 中可选
压缩空气连接 G 1/2
压缩空气接口型号 内螺纹
标准  ISO 15552
合格证书  ATEX 中可选
压缩空气连接  内螺纹
工作压力范围  1,5 ... 10 bar
低 / 高环境温度  -20 ... 80 °C
介质温度范围  -20 ... 80 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 - 20 °C ... 50 °C 。
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS型材气缸符合 ISO 15552 标准，PRA 系列R480141106
实用原则 双作用式
缓冲 气动
 可调节的
磁性销钉 带磁性活塞
活塞直径 125 mm
活塞杆螺纹 M27x2
标准化 ISO 15552
行程 250 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
 ATEX 中可选
压缩空气连接 G 1/2
压缩空气接口型号 内螺纹
标准  ISO 15552
合格证书  ATEX 中可选
压缩空气连接  内螺纹
工作压力范围  1,5 ... 10 bar
低 / 高环境温度  -20 ... 80 °C
介质温度范围  -20 ... 80 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
材料
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
前端盖板  铝材-压铸件
后盖  铝材-压铸件
密封  聚氨酯
用于活塞杆的特殊螺母  钢, 镀锌
防尘圈  聚氨酯
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 - 20 °C ... 50 °C 。
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS无杆气缸, 系列 RTC-BV-R480141464
引导 集成化导杆
实用原则 双作用式
缓冲 气动
 可调节的
磁性销钉 带磁性活塞
活塞直径 32 mm
行程 400 mm
密封件材料 聚氨酯
压缩空气连接 G 1/8
工作压力范围  2 ... 8 bar
低 / 高环境温度  -10 ... 60 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 1 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
盖板  铝材, 阳极氧化处理
密封  聚氨酯
密封带  聚氨酯 不锈钢
导向台  铝材, 阳极氧化处理
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
"螺纹深度： 活塞直径 16–40 mm时为9 mm， 活塞直径 50–63 mm时为12 mm "
螺纹深度：6 mm 在活塞- 16–25 mm处， 10 mm 在活塞- 32–50 mm处， 15 mm 在活塞- 63–80 mm处
其它尺寸不仅与长滑块有关，还可以在 RTC-BV 的基本版本中找到。
1/4-20 UNC 接口没有第二列


安沃驰AVENTICS标准-喷雾润滑器, 系列 AS3-LBS-R412007232
组成部分 标准-喷雾润滑器
加油方式 运行时的半自动加油,手动加油
防护罩 带有保护杯
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 8000 l/min
压缩空气连接 G 1/2
组成部分 标准-喷雾润滑器
加油方式 运行时的半自动加油,手动加油
防护罩 带有保护杯
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 8000 l/min
压缩空气连接 G 1/2
加油速度为每分钟 1000 升  1-2 滴
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
只能使用带舌簧触点的ST6型传感器进行电子水平监测，供货范围包括传感器座。
传感器不包括在供货范围内，传感器安装准备已就绪。
整个已设置的滴水量进入压力系统
大工作压力为 10 bar 时，可在运行时人工加注机油。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。

安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010535
实用原则 双作用式
缓冲 弹性
活塞直径 25 mm
活塞杆螺纹 M5
行程 30 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
低 / 高环境温度  -25 ... 80 °C
介质温度范围  -25 ... 80 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
活塞  晴纶橡胶
前端盖板  黄铜 铝材
后盖  铝材
防尘圈  聚氨酯
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS型材气缸符合 ISO 15552 标准，PRA 系列-0822124005
实用原则 双作用式
缓冲 气动
 可调节的
磁性销钉 带磁性活塞
活塞直径 80 mm
活塞杆螺纹 M20x1,5
标准化 ISO 15552
行程 125 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
 ATEX 中可选
压缩空气连接 G 3/8
压缩空气接口型号 内螺纹
标准  ISO 15552
合格证书  ATEX 中可选
压缩空气连接  内螺纹
工作压力范围  1,5 ... 10 bar
低 / 高环境温度  -20 ... 80 °C
介质温度范围  -20 ... 80 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
前端盖板  铝材-压铸件
后盖  铝材-压铸件
密封  聚氨酯
用于活塞杆的特殊螺母  钢, 镀锌
防尘圈  聚氨酯
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 - 20 °C ... 50 °C 。
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822406321
实用原则 单作用式，不受压缩回
缓冲 弹性
活塞直径 20 mm
活塞杆螺纹 M5
行程 10 mm
压缩空气连接 M5
压缩空气接口型号 内螺纹
压缩空气连接  内螺纹
低 / 高环境温度  -25 ... 80 °C
介质温度范围  -25 ... 80 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
其他变化可以通过 AVENTICS 销售中心获取.
用于0822406310材料的活塞：聚氨酯
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
活塞  晴纶橡胶
前端盖板  黄铜 铝材
后盖  铝材
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS过滤器-调压阀, 系列 NL2-FRE-0821300301
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 1650 l/min
压缩空气连接 G 1/4
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
工作压力范围  2 ... 16 bar
低 / 高环境温度  -10 ... 60 °C
介质温度范围  -10 ... 60 °C
介质  压缩空气 中性气体
额定流量Qn  1650 l/min
调节器型号  隔膜式调压阀
调整功能  带二次排气
压力输送  单的
过滤器的集水杯容积  25 cm3
滤清器滤芯  可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。


安沃驰AVENTICS过滤器-调压阀, 系列 NL4-FRE-0821300353
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压打开
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 6900 l/min
压缩空气连接 G 1/2
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
工作压力范围  1,5 ... 16 bar
低 / 高环境温度  -10 ... 60 °C
介质温度范围  -10 ... 60 °C
介质  压缩空气 中性气体
额定流量Qn  6900 l/min
调节器型号  隔膜式调压阀
调整功能  带二次排气
调节范围 小/大  0,5 ... 10 bar
压力输送  单的
过滤器的集水杯容积  50 cm3
滤清器滤芯  可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。


安沃驰AVENTICS调压阀, 系列 NL1-RGS-0821300668
NL1-RGS-G014-GAH-MAN-100-SS
AVENTICS NL 系列气源处理单元是适用于所有领域：作为单个部件或组气源处理护单元，用于集中式或分散式压缩空气制备，紧凑型版本或强大型版本，用于高温或低温环境。该系列提供一套完整、可定制的压缩空气制备技术。包括将每个部件组合到产品系列中以实现所需功能的选项，可以根据应用要求调整部件。
操作 机械式
组成部分 调压阀
二级排放 带二次排气
压力表 带手轮压力表
外壳 压铸锌
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 1350 l/min
压缩空气连接 G 1/4
组成部分  调压阀
安装位置  任意
合格证书  适合ATEX
工作压力范围  0,5 ... 16 bar
低 / 高环境温度  -10 ... 60 °C
介质温度范围  -10 ... 60 °C
介质  压缩空气 中性气体
调节器型号  隔膜式调压阀 可以组装成块
调整功能  带二次排气
压力输送  单的
操作  机械式
重量  0,35 kg
建议的初级过滤  5 μm
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
次级排气（超过设定压力≤ 0.3 bar ）
带背部排气 (> 3 bar )

安沃驰AVENTICS过滤器-调压阀, 系列 NL1-FRE-0821300750
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 1350 l/min
压缩空气连接 G 1/8
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
工作压力范围  1,5 ... 16 bar
低 / 高环境温度  -10 ... 60 °C
介质温度范围  -10 ... 60 °C
介质  压缩空气 中性气体
额定流量Qn  1350 l/min
调节器型号  隔膜式调压阀
调整功能  带二次排气
调节范围 小/大  0,5 ... 10 bar
压力输送  单的
过滤器的集水杯容积  16 cm3
滤清器滤芯  可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。
调节器头可锁止
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。

安沃驰AVENTICS过滤器-调压阀, 系列 NL6-FRE-0821300857
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 40 μm
压力表 带有压力表
外壳 铝材-压铸件
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 15000 l/min
压缩空气连接 G 1
结构特点  一个整体的, 可以组装成块
组成部分  过滤器-调压阀
安装位置  垂直
合格证书  适合ATEX
工作压力范围  1,5 ... 16 bar
低 / 高环境温度  -10 ... 60 °C
介质温度范围  -10 ... 60 °C
介质  压缩空气 中性气体
额定流量Qn  15000 l/min
调节器型号  隔膜式调压阀
调整功能  带二次排气
调节范围 小/大  0,5 ... 10 bar
压力输送  单的
过滤器的集水杯容积  125 cm3
滤清器滤芯  可替换
大值. 自通风耗用量  0,5 l/min
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  7 : 7 : -
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
操作方式： 安装角（固定角）1821336017 / 封锁件 1827009593
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。

安沃驰AVENTICS二位三通截止阀，机械操作,系列NL2-BAV-0821300901
锁定式 锁定式
结构特点 球阀
 管状端头
外壳 压铸锌
密封件材料 丙烯树胶
 适合ATEX
Qn 1-2 2800 l/min
Qn 2-3 70 l/min
额定流量Qn 3000 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
压缩空气接口型号 内螺纹
操作 机械式
结构特点  球阀
操作  机械式
封闭方式，封闭类型  锁定式
操作元件  管状端头
密封原理  金属密封
合格证书  适合ATEX
额定流量Qn  3000 l/min
工作压力范围  0 ... 16 bar
低 / 高环境温度  -10 ... 60 °C
介质温度范围  -10 ... 60 °C
介质  压缩空气 中性气体
重量  0,36 kg
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。

安沃驰AVENTICS过滤器, 系列 NL2-FLS-0821303400
组成部分 过滤器
清除冷凝物 半自动，失压开启
过滤器气孔直径 5 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 2100 l/min
压缩空气连接 G 1/4
结构特点  标准过滤器, 可以组装成块
组成部分  过滤器
安装位置  垂直
合格证书  适合ATEX
工作压力范围  2 ... 16 bar
低 / 高环境温度  -10 ... 60 °C
介质温度范围  -10 ... 60 °C
介质  压缩空气 中性气体
过滤器的集水杯容积  25 cm3
滤清器滤芯  可替换
过滤器气孔直径  5 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。

安沃驰AVENTICS过滤器, 系列 NL4-FLS-0821303504
组成部分 过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 5 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
 适合ATEX
额定流量Qn 4000 l/min
压缩空气连接 G 1/2
结构特点  标准过滤器, 可以组装成块
组成部分  过滤器
安装位置  垂直
合格证书  适合ATEX
工作压力范围  1,5 ... 16 bar
低 / 高环境温度  -10 ... 60 °C
介质温度范围  -10 ... 60 °C
介质  压缩空气 中性气体
过滤器的集水杯容积  50 cm3
滤清器滤芯  可替换
过滤器气孔直径  5 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级  6 : 7 : -
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。


安沃驰AVENTICS拉杆气缸ISO 15552, 系列 TRB-0822342001
维修包R413000900
实用原则 双作用式
缓冲 气动
 可调节的
磁性销钉 带磁性活塞
活塞直径 50 mm
活塞杆螺纹 M16x1,5
标准化 ISO 15552
行程 25 mm
密封件材料 聚氨酯
防尘圈 聚氨酯
 ATEX 中可选
压缩空气连接 G 1/4
压缩空气接口型号 内螺纹
标准  ISO 15552
合格证书  ATEX 中可选
压缩空气连接  内螺纹
工作压力范围  1,5 ... 10 bar
低 / 高环境温度  -20 ... 80 °C
介质温度范围  -20 ... 80 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
通过 ATEX 认证的气缸（带标记 II 2G Ex h IIB T4 Gb / II 2D Ex h IIIB T135°C Db_X）可以在网络配置器中生成。
ATEX 认证气缸的使用温度范围为 - 20 °C ... 50 °C 。
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822406341
实用原则 单作用式，不受压缩回
缓冲 弹性
活塞直径 32 mm
活塞杆螺纹 M6
行程 10 mm
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
压缩空气连接  内螺纹
低 / 高环境温度  -25 ... 80 °C
介质温度范围  -25 ... 80 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
活塞  晴纶橡胶
前端盖板  黄铜 铝材
后盖  铝材
用于0822406310材料的活塞：聚氨酯
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS微型气缸, OCT-5285010100
→φ10 - 25 mm →接口: M5 - G 1/8 →双作用式 →带磁性活塞 →缓冲: 弹性 →集成式钩形安装件 →活塞杆: 外螺纹
标准ISO 6432
压缩空气连接尺寸内螺纹
工作压力范围1,5 bar / 10 bar
环境温度范围-20°C / +75°C
介质温度范围-20°C / +75°C
介质压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量0 mg/m3 - 5 mg/m3
确定活塞推力的压力6,3 bar
材料:
气缸管子铝材, 阳极氧化处理
活塞杆不锈钢, 淬火的
活塞铝材
前端盖板聚酰胺
后盖聚酰胺
密封聚氨酯
锁紧环螺母铝材, 阳极氧化处理
用于活塞杆的特殊螺母不锈钢
防尘圈聚氨酯橡胶
压力必须至少低于环境和介质温度15°C，并且允许的高温度为3 °C。
压缩空气的油含量必须在整个使用寿命中保持不变。
磁性传感器必需的紧固零件


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010606
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 12 mm
活塞杆螺纹 M3
行程 40 mm
防尘圈 聚氨酯
压缩空气连接 M5
压缩空气接口型号 内螺纹
压缩空气连接  内螺纹
低 / 高环境温度  -25 ... 80 °C
介质温度范围  -25 ... 80 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
活塞  晴纶橡胶
前端盖板  黄铜 铝材
后盖  铝材
防尘圈  聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010641
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 32 mm
活塞杆螺纹 M6
行程 10 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
压缩空气接口型号 内螺纹
压缩空气连接  内螺纹
低 / 高环境温度  -25 ... 80 °C
介质温度范围  -25 ... 80 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
活塞  晴纶橡胶
前端盖板  黄铜 铝材
后盖  铝材
防尘圈  聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS导向气缸, 系列 GPC-BV-0822063002
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 25 mm
行程 30 mm
外壳 铝材
密封件材料 聚氨酯
压缩空气连接 G 1/8
工作压力范围  See table
低 / 高环境温度  -10 ... 70 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
工作压力范围  See table
低 / 高环境温度  -10 ... 70 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
提示：在直径为10的型号上只能使用ST4系列传感器。在所有其他直径的型号上可以使用ST6和SN3系列的传感器。
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010556
实用原则 双作用式
缓冲 弹性
活塞直径 40 mm
活塞杆螺纹 M6
行程 40 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
低 / 高环境温度  -25 ... 80 °C
介质温度范围  -25 ... 80 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
活塞  晴纶橡胶
前端盖板  黄铜 铝材
后盖  铝材
防尘圈  聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰紧凑型气缸0822011042, 系列 AXA
→φ25 - 120 mm →接口: G 1/8 - G 3/8 →双作用式 →缓冲: 弹性 →带底脚安装件 →活塞杆: 外螺纹 →活塞型号 φ120:
压缩空气连接尺寸内螺纹
工作压力范围1 bar / 10 bar
环境温度范围-25°C / +80°C
介质温度范围-25°C / +80°C
介质压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量0 mg/m3 - 5 mg/m3
材料:
气缸管子铸铝, 已喷漆
活塞杆钢, 镀铬
前端盖板铸铝, 已喷漆
后盖铸铝, 已喷漆
密封氢化-腈-树胶
导向衬套青铜烧结制成
压力必须至少低于环境和介质温度15°C，并且允许的高温度为3°C。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS短行程气缸, 系列 KHZ - 0822010501
实用原则 双作用式
缓冲 弹性
活塞直径 12 mm
活塞杆螺纹 M5
行程 10 mm
防尘圈 聚氨酯
压缩空气连接 M5
低 / 高环境温度  -25 ... 80 °C
介质温度范围  -25 ... 80 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
活塞  晴纶橡胶
前端盖板  黄铜 铝材
后盖  铝材
防尘圈  聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010510
实用原则 双作用式
缓冲 弹性
活塞直径 16 mm
活塞杆螺纹 M5
行程 5 mm
防尘圈 聚氨酯
压缩空气连接 M5
低 / 高环境温度  -25 ... 80 °C
介质温度范围  -25 ... 80 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
活塞  晴纶橡胶
前端盖板  黄铜 铝材
后盖  铝材
防尘圈  聚氨酯
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010534
实用原则 双作用式
缓冲 弹性
活塞直径 25 mm
活塞杆螺纹 M5
行程 25 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
低 / 高环境温度  -25 ... 80 °C
介质温度范围  -25 ... 80 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
活塞  晴纶橡胶
前端盖板  黄铜 铝材
后盖  铝材
防尘圈  聚氨酯
压力必须至少低于环境和介质温度 15 °C ，并且允许 的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010543
实用原则 双作用式
缓冲 弹性
活塞直径 32 mm
活塞杆螺纹 M6
行程 20 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
低 / 高环境温度  -25 ... 80 °C
介质温度范围  -25 ... 80 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
活塞  晴纶橡胶
前端盖板  黄铜 铝材
后盖  铝材
防尘圈  聚氨酯
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010544
实用原则 双作用式
缓冲 弹性
活塞直径 32 mm
活塞杆螺纹 M6
行程 25 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
低 / 高环境温度  -25 ... 80 °C
介质温度范围  -25 ... 80 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
活塞  晴纶橡胶
前端盖板  黄铜 铝材
后盖  铝材
防尘圈  聚氨酯
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010547
实用原则 双作用式
缓冲 弹性
活塞直径 32 mm
活塞杆螺纹 M6
行程 50 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
低 / 高环境温度  -25 ... 80 °C
介质温度范围  -25 ... 80 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
活塞  晴纶橡胶
前端盖板  黄铜 铝材
后盖  铝材
防尘圈  聚氨酯
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010574
实用原则 双作用式
缓冲 弹性
活塞直径 63 mm
活塞杆螺纹 M8
行程 25 mm
防尘圈 聚氨酯
压缩空气连接 G 1/8
低 / 高环境温度  -25 ... 80 °C
介质温度范围  -25 ... 80 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
确定活塞推力的压力  6.3 bar
气缸管子  铝材, 阳极氧化处理
活塞杆  不锈钢
活塞  晴纶橡胶
前端盖板  黄铜 铝材
后盖  铝材
防尘圈  聚氨酯
压力必须至少低于环境和介质温度 15 °C ，并且允许 的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
AVENTICS电磁阀现货0820056051
