安沃驰电磁阀原厂原装0820055601，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

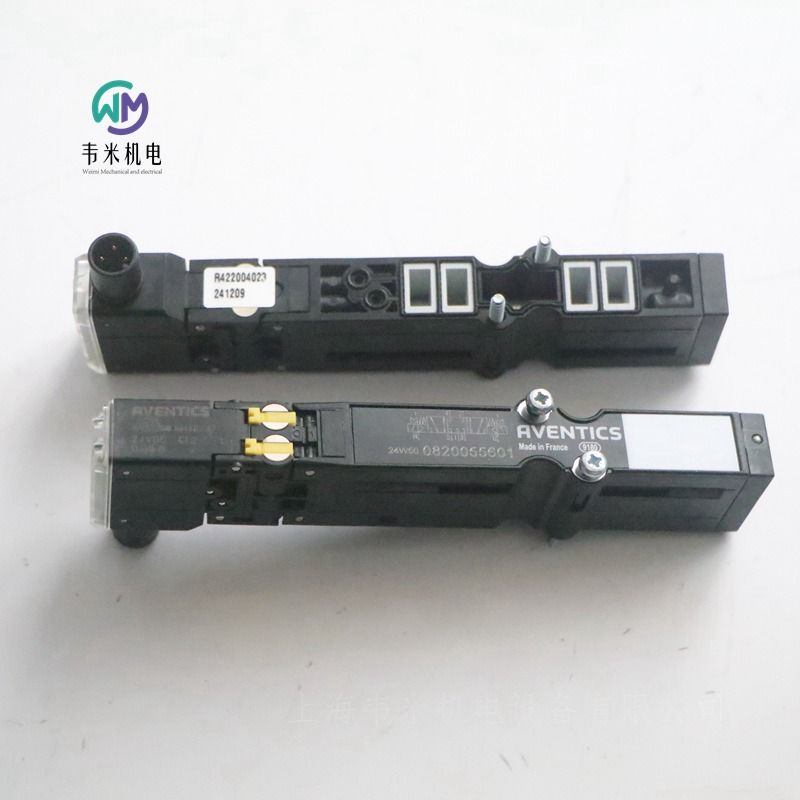

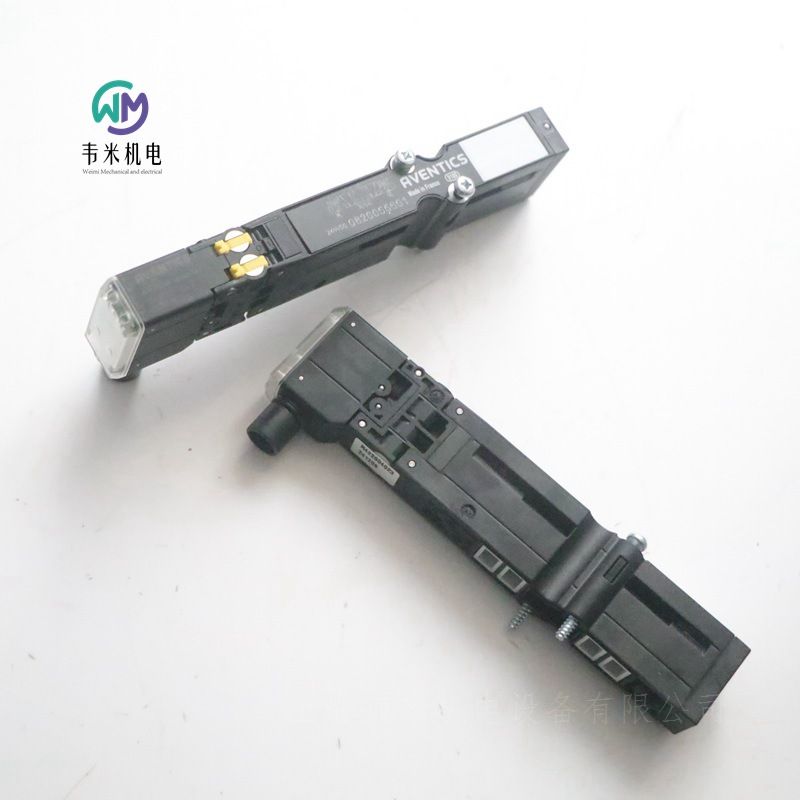

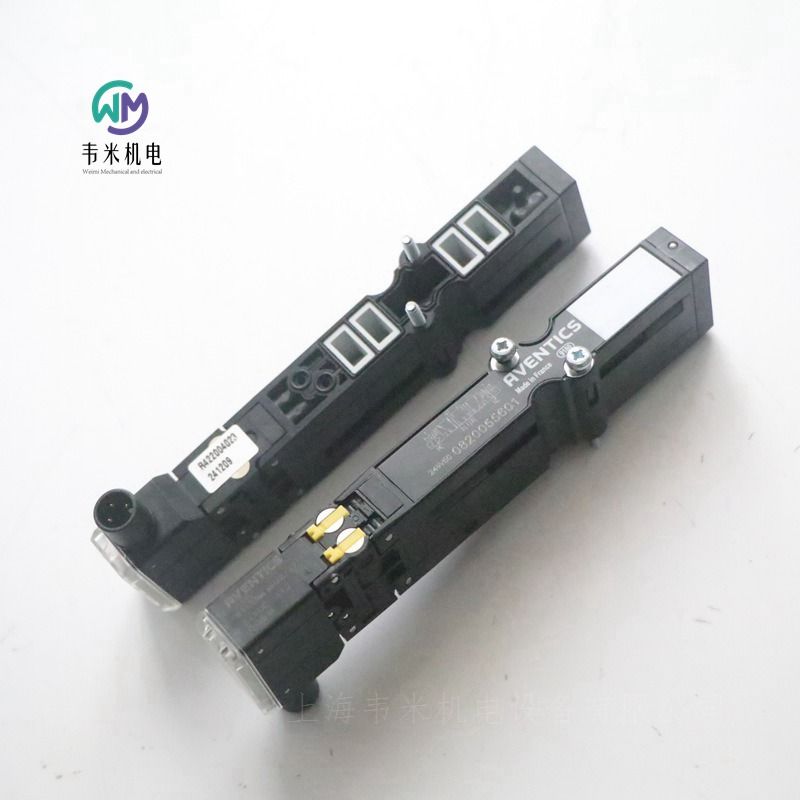

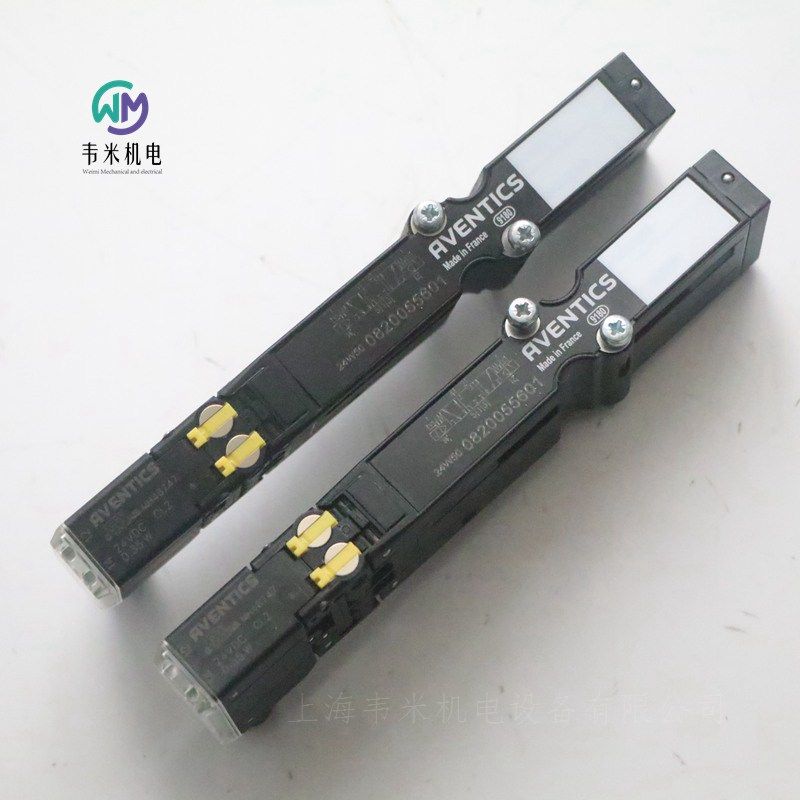

安沃驰AVENTICS三位五通换向阀, 系列 HF03-LG 0820055601
HF03-5/3CC-024DC
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
规格
操作电子
额定流量Qn850 l/min
换向原理5/3
结构中位封闭
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置锁定式
密封原理软密封
先导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
组合原理（闭锁原理）单重底板原理
控制压力 小2.5 bar
大控制压力10 bar
低环境温度0 °C
高环境温度50 °C
介质温度 小值0 °C
介质温度 大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
特点
模块化设计， 多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向一致
安沃驰AVENTICS气动元件：
气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。
阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀
压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。
真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。
传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。
连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。
安沃驰AVENTICS二位三通换向阀，电气操作, 系列 AS3-SOV-R412007269
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
Qn 1-2 4500 l/min
Qn 2-3 3200 l/min
额定流量Qn 4500 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
工作电压DC 24 V
结构特点 提动阀, 可以组装成块
组成部分 二位三通换向阀，电气操作
额定流量 4500 l/min
额定流量 1-2 4500 l/min
额定流量 2-3 3200 l/min
介质 压缩空气 中性气体
介质温度范围 -10 ... 50 °C
低 / 高环境温度 -10 ... 50 °C
密封原理 软密封
颗粒大小 max. 25 μm
根据标准 DIN EN 61140 评定的保护等级（安全等级） 带插头 IP65
重量 0,459 kg
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
ATEX可选： ATEX 标志取决于选择的先导阀。
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
安沃驰AVENTICS标准-喷雾润滑器, 系列 NL4-LBS-0821301501
组成部分 标准-喷雾润滑器
加油方式 手动加油
防护罩 带有保护杯
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 6000 l/min
压缩空气连接 G 1/2
结构特点 油雾润滑器, 可以组装成块
组成部分 标准-喷雾润滑器
安装位置 垂直
工作压力范围 0,5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
加油方式 手动加油
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
整个已设置的滴水量进入压力系统
可在运行时人工加注机油
请注意：聚碳酸酯材质的容器易受溶剂侵蚀，可在 "".
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
安沃驰AVENTICS标准-喷雾润滑器, 系列 NL4-LBS-0821301500
组成部分 标准-喷雾润滑器
加油方式 手动加油
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 6000 l/min
压缩空气连接 G 1/2
结构特点 油雾润滑器, 可以组装成块
组成部分 标准-喷雾润滑器
安装位置 垂直
工作压力范围 0,5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
加油方式 手动加油
加油速度为每分钟 1000 升 1-2 滴
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
整个已设置的滴水量进入压力系统
可在运行时人工加注机油
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
安沃驰AVENTICS过滤器, 系列 AS2-FLS-R412006002
组成部分 过滤器
清除冷凝物 全自动，无压关闭
过滤器气孔直径 5 μm
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2100 l/min
压缩空气连接 G 1/4
结构特点 标准过滤器, 可以组装成块
组成部分 过滤器
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 28 cm3
滤清器滤芯 可替换
过滤器气孔直径 5 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰AVENTICS预过滤器, 系列 AS2-FLP-R412006019
组成部分 预过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 0.3 μm
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 400 l/min
压缩空气连接 G 1/4
结构特点 预过滤器, 可以组装成块
组成部分 预过滤器
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 12 cm3
滤清器滤芯 可替换
过滤器气孔直径 0,3 μm
建议的初级过滤 5 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 2 : - : 3
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE-R412006201
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压打开
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2100 l/min
压缩空气连接 G 1/4
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 28 cm3
滤清器滤芯 可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE-R412006210
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压打开
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2600 l/min
压缩空气连接 G 3/8
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 28 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE-R412006176
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压打开
二级排放 带二次排气
过滤器气孔直径 5 μm
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2100 l/min
压缩空气连接 G 1/4
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 28 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE-R412006202
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压关闭
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2100 l/min
压缩空气连接 G 1/4
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 28 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰AVENTICS标准-喷雾润滑器, 系列 AS2-LBS-R412006225
组成部分 标准-喷雾润滑器
加油方式 运行时的半自动加油,手动加油
防护罩 带有保护杯
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2800 l/min
压缩空气连接 G 1/4
结构特点 油雾润滑器, 可以组装成块
组成部分 标准-喷雾润滑器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 0,5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
油雾器的集水杯容积 40 cm3
加油方式 运行时的半自动加油 手动加油
重量 0,229 kg
加油速度为每分钟 1000 升 1-2 滴
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
只能使用带舌簧触点的ST6型传感器进行电子水平监控，供货范围包括传感器座。
传感器不包括在供货范围内，传感器安装准备已就绪。
整个已设置的滴水量进入压力系统
大工作压力为 10 bar 时，可在运行时人工加注机油。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
安沃驰AVENTICS标准-喷雾润滑器, 系列 AS2-LBS-R412006231
组成部分 标准-喷雾润滑器
加油方式 运行时的半自动加油,手动加油
防护罩 带有保护杯
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 3100 l/min
压缩空气连接 G 3/8
结构特点 油雾润滑器, 可以组装成块
组成部分 标准-喷雾润滑器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 0,5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
油雾器的集水杯容积 40 cm3
加油方式 运行时的半自动加油 手动加油
重量 0,229 kg
加油速度为每分钟 1000 升 1-2 滴
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
只能使用带舌簧触点的ST6型传感器进行电子水平监控，供货范围包括传感器座。
传感器不包括在供货范围内，传感器安装准备已就绪。
整个已设置的滴水量进入压力系统
大工作压力为 10 bar 时，可在运行时人工加注机油。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
安沃驰AVENTICS二位三通截止阀，机械操作, 系列 AS2-BAV-R412006260
锁定式 锁定式
结构特点 提动阀
管状端头
外壳 聚酰胺
密封件材料 丙烯树胶
适合ATEX
Qn 1-2 2000 l/min
Qn 2-3 380 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
压缩空气接口型号 内螺纹
操作 机械式
结构特点 提动阀
操作 机械式
封闭方式，封闭类型 锁定式
操作元件 管状端头
密封原理 软密封
合格证书 适合ATEX
工作压力范围 0 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
颗粒大小 max. 25 μm
重量 0,206 kg
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
安装墙壁的时候必须要有一个小的静音器（请参见配件栏，比如 R412004817）。
适用于在 1、2、21、22 Ex 区内使用
安沃驰AVENTICS二位三通换向阀，电气操作, 系列 AS2-SOV-R412006265
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
Qn 1-2 2000 l/min
Qn 2-3 380 l/min
额定流量Qn 2000 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
工作电压DC 24 V
结构特点 提动阀, 可以组装成块
组成部分 二位三通换向阀，电气操作
额定流量 See table
额定流量 1-2 2000 l/min
额定流量 2-3 380 l/min
介质 压缩空气 中性气体
介质温度范围 -10 ... 50 °C
低 / 高环境温度 -10 ... 50 °C
密封原理 软密封
颗粒大小 max. 25 μm
重量 0,219 kg
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
ATEX可选： ATEX 标志取决于选择的先导阀。
安装墙壁的时候必须要有一个小的静音器（请参见配件栏，比如 R412004817）。
安沃驰AVENTICS加油阀, 系列 AS2-SSV-R412006272
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2000 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
结构特点 提动阀, 可以组装成块
密封原理 软密封
工作压力范围 2,5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
颗粒大小 max. 40 μm
重量 0,203 kg
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
安沃驰AVENTICS过滤器, 系列 AS3-FLS-R412007012
组成部分 过滤器
清除冷凝物 半自动，失压开启
过滤器气孔直径 40 μm
外壳 聚酰胺
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 3500 l/min
压缩空气连接 G 1/2
结构特点 标准过滤器, 可以组装成块
组成部分 过滤器
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 49 cm3
滤清器滤芯 可替换
过滤器气孔直径 40 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 7 : 7 : -
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰AVENTICS预过滤器, 系列 AS3-FLP-R412007028
组成部分 预过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 0.3 μm
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 900 l/min
压缩空气连接 G 1/2
结构特点 预过滤器, 可以组装成块
组成部分 预过滤器
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 49 cm3
滤清器滤芯 可替换
过滤器气孔直径 0,3 μm
建议的初级过滤 5 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 2 : - : 3
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰AVENTICS预过滤器, 系列 AS3-FLP-R412007029
组成部分 预过滤器
清除冷凝物 全自动，无压关闭
过滤器气孔直径 0.3 μm
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 900 l/min
压缩空气连接 G 1/2
结构特点 预过滤器, 可以组装成块
组成部分 预过滤器
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 49 cm3
滤清器滤芯 可替换
过滤器气孔直径 0,3 μm
建议的初级过滤 5 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 2 : - : 3
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰AVENTICS精密的过滤器, 系列 AS3-FLC-R412007046
组成部分 精密的过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 0.01 μm
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 700 l/min
压缩空气连接 G 1/2
结构特点 精密的过滤器, 可以组装成块
组成部分 精密的过滤器
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 49 cm3
滤清器滤芯 可替换
过滤器气孔直径 0,01 μm
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
建议的初级过滤 0,3 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 1 : - : 2
安沃驰AVENTICS精密的过滤器, 系列 AS2-FLC-R412006045
组成部分 精密的过滤器
清除冷凝物 半自动，失压开启
过滤器气孔直径 0.01 μm
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 350 l/min
压缩空气连接 G 3/8
结构特点 精密的过滤器, 可以组装成块
组成部分 精密的过滤器
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 12 cm3
滤清器滤芯 可替换
过滤器气孔直径 0,01 μm
建议的初级过滤 0,3 μm
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 1 : - : 2
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰AVENTICS过滤器, 系列 NL2-FLS-0821303445
组成部分 过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 5 μm
透视玻璃 配有可视玻璃
外壳 压铸锌
气杯 压铸锌
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2100 l/min
压缩空气连接 G 3/8
结构特点 标准过滤器, 可以组装成块
组成部分 过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 2 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 25 cm3
滤清器滤芯 可替换
过滤器气孔直径 5 μm
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为 3 °C 。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰AVENTICS过滤器, 系列 NL1-FLS-0821303715
组成部分 过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 5 μm
外壳 压铸锌
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 1000 l/min
压缩空气连接 G 1/4
结构特点 标准过滤器, 可以组装成块
组成部分 过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 1,5 ... 16 bar
低 / 高环境温度 -10 ... 60 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 16 cm3
滤清器滤芯 可替换
过滤器气孔直径 5 μm
根据ISO 8573-1:2010 标准可达到的压缩空气等级 6 : 7 : -
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰AVENTICS调压阀, 系列 AS2-RGS-R412006107
操作 机械式
组成部分 调压阀
二级排放 带二次排气
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2200 l/min
压缩空气连接 G 1/4
组成部分 调压阀
安装位置 任意
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀 可以组装成块
调整功能 带二次排气
封闭方式，封闭类型 用于挂锁
压力输送 单的
操作 机械式
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
次级排气（超过设定压力≤ 0.3 bar ）
带背部排气 (> 3 bar )
安沃驰AVENTICS调压阀, 系列 AS3-RGS-R412007111
操作 机械式
组成部分 调压阀
二级排放 带二次排气
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 3500 l/min
压缩空气连接 G 3/8
组成部分 调压阀
安装位置 任意
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀 可以组装成块
调整功能 带二次排气
封闭方式，封闭类型 用于挂锁
压力输送 单的
操作 机械式
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
次级排气（超过设定压力≤ 0.3 bar ）
带背部排气 (> 3 bar )
安沃驰AVENTICS精密的过滤器, 系列 AS2-FLC-R412006046
组成部分 精密的过滤器
清除冷凝物 全自动，无压打开
过滤器气孔直径 0.01 μm
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 350 l/min
压缩空气连接 G 3/8
结构特点 精密的过滤器, 可以组装成块
组成部分 精密的过滤器
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 12 cm3
滤清器滤芯 可替换
过滤器气孔直径 0,01 μm
建议的初级过滤 0,3 μm
根据ISO 8573-1:2010 标准可达到的压缩空气等级 1 : - : 2
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰AVENTICS活性炭-过滤器, 系列 AS2-FLA-R412006072
组成部分 用于活性炭过滤器
清除冷凝物 没有
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 650 l/min
压缩空气连接 G 1/4
结构特点 用于活性炭过滤器, 可以组装成块
组成部分 用于活性炭过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 0 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 12 cm3
滤清器滤芯 可替换
清除冷凝物 没有
建议的初级过滤 0,01 μm
根据ISO 8573-1:2010 标准可达到的压缩空气等级 - : - : 1
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
安沃驰AVENTICS活性炭-过滤器, 系列 AS2-FLA-R412006075
组成部分 用于活性炭过滤器
清除冷凝物 没有
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 650 l/min
压缩空气连接 G 3/8
结构特点 用于活性炭过滤器, 可以组装成块
组成部分 用于活性炭过滤器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 0 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
过滤器的集水杯容积 12 cm3
滤清器滤芯 可替换
清除冷凝物 没有
建议的初级过滤 0,01 μm
根据ISO 8573-1:2010 标准可达到的压缩空气等级 - : - : 1
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
安沃驰AVENTICS调压阀, 系列 AS2-RGS-R412006103
操作 机械式
组成部分 调压阀
二级排放 带二次排气
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2200 l/min
压缩空气连接 G 1/4
组成部分 调压阀
安装位置 任意
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀 可以组装成块
调整功能 带二次排气
封闭方式，封闭类型 用于挂锁
压力输送 单的
操作 机械式
压力必须至少低于环境和介质温度15 °C ，并且允许高温度为 3 °C 。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
次级排气（超过设定压力≤ 0.3 bar ）
带背部排气 (> 3 bar )
安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE-R412006215
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
气杯 压铸锌
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2600 l/min
压缩空气连接 G 3/8
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 28 cm3
滤清器滤芯 可替换
根据ISO 8573-1:2010 标准可达到的压缩空气等级 6 : 7 : -
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰AVENTICS分气块, 系列 AS2-DIS-R412006250
版本 分气块3x
组成部分 分气块
外壳 聚酰胺
密封件材料 丙烯树胶
适合ATEX
Qn 1→2 2700 l/min
Qn 1→3 2000 l/min
Qn 1→4 900 l/min
Qn 1→5 2000 l/min
压缩空气连接 G 1/4
结构特点 可以组装成块
组成部分 分气块
安装位置 任意
合格证书 适合ATEX
工作压力范围 0 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
重量 0,25 kg
为了能直接组装压力传感器，PE2系列以及PM1系列适用于法兰面
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
安沃驰AVENTICS压力表, 系列 PG1-SAS- R412004417
标准化 EN 837-1
结构特点 波登管式压力表
外壳 丙烯腈合成材料
密封件材料 聚四氟乙烯
压缩空气连接 G 1/4
接口 接口 后侧
结构特点 波登管式压力表
标准化 EN 837-1
质量等级 2,5
低 / 高环境温度 -40 ... 60 °C
介质 压缩空气
主刻度单位（外部） bar
主刻度颜色（外部） 白色
辅助刻度单位（内部） psi
辅助刻度颜色（内部） 灰色
背景颜色 黑色
指针颜色 白色
安沃驰AVENTICS二位五通换向阀, 系列 IS12, 尺寸1-0820024002
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1060 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀，正重叠
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
工作压力范围 See table
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1060 l/min
防护等级 带接口 IP65
兼容性目录 See table
暂载率 100 %
接通时间型号 See table
关闭时间型号 See table
安装螺钉 M5 带有内六角
拧紧螺栓的小扭力 2,2 Nm
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 ST-0820031051
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀
外壳 不锈钢
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀
操作 电子
先导 内部
密封原理 金属密封
工作压力范围 2 ... 10 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 5 ... 25 mg/m3
额定流量Qn 280 l/min
防护等级 带接口 IP65
暂载率 100 %
固定螺栓 M4 带有内六角
拧紧螺栓的小扭力 2,5 Nm
启动力矩公差 ±0,5
重量 0,22 kg
说明：本产品只可用经过润滑的压缩空气运行。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 WV02-0820038102
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 500 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 内部
密封原理 软密封
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 500 l/min
标准化电路接口 ISO 15217
防护等级 带接口 IP65
暂载率 100 %
在多线路导线板上的组装 PRS-导线板
固定螺栓 M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS调压阀, 系列 AS2-RGS-R412006106
操作 机械式
组成部分 调压阀
二级排放 带二次排气
锁定式 锁定式
外壳 聚酰胺
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2200 l/min
压缩空气连接 G 1/4
组成部分 调压阀
安装位置 任意
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀 可以组装成块
调整功能 带二次排气
封闭方式，封闭类型 用于挂锁
压力输送 单的
操作 机械式
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
次级排气（超过设定压力≤ 0.3 bar ）
带背部排气 (> 3 bar )
安沃驰AVENTICS调压阀, 系列 AS2-RGS-...-DS-R412006126
操作 机械式
组成部分 调压阀带连续供气
二级排放 带二次排气
锁定式 锁定式
外壳 聚酰胺
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2200 l/min
压缩空气连接 G 1/4
组成部分 调压阀带连续供气
安装位置 任意
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀 可以组装成块
调整功能 带二次排气
调节范围 小/大 See table
封闭方式，封闭类型 用于挂锁
压力输送 两侧
操作 机械式
重量 0,248 kg
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
用密封塞关闭调压阀后部的压力表接口，前部敞开。可根据客户应用另行配备密封塞。请单独订购（参见附件）。
适用于在 1、2、21、22 Ex 区内使用
次级排气（超过设定压力≤ 0.3 bar ）
带背部排气 (> 3 bar )
安沃驰AVENTICS二位三通换向阀, 系列 CD12-5724560220
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 4000 l/min
Qn 2-3 4000 l/min
额定流量Qn 4000 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 4000 l/min
额定流量 1-2 4000 l/min
额定流量 2-3 4000 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
暂载率 100 %
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS四位五通换向阀, 系列 740-5727500220
换向原理 5/4
结构特点 膜片式中心阀
外壳 聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 700 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 8x1
工作电压DC 24 V
操作 电子
结构特点 膜片式中心阀
操作 电子
先导 内部
密封原理 软密封
组合原理（闭锁原理） 盘式原理 单重底板原理
工作压力范围 3 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
标准化电路接口 EN 175301-803:2006
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 20 ms
关闭时间型号 54 ms
在多线路导线板上的组装 PRS-导线板
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
提示：为确保阀门的工作性能，低工作压力不应低于 3 bar ！
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 740-CP-5727920220
操作元件 双线圈
换向原理 5/2
结构特点 膜片式中心阀
外壳 聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
耐腐蚀 防腐蚀
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 950 l/min
压缩空气 接口 人口 10x1
压缩空气 接口 出口 10x1
工作电压DC 24 V
操作 电子
结构特点 膜片式中心阀
操作 电子
先导 内部
密封原理 软密封
组合原理（闭锁原理） 盘式原理 单重底板原理
工作压力范围 2 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 950 l/min
标准化电路接口 EN 175301-803:2006
防护等级 带接口 IP65
反向极性保护 反极性保护
兼容性目录 See table
暂载率 100 %
接通时间型号 40 ms
在多线路导线板上的组装 PRS-导线板
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 CD04-5772560220
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, B型
类型 多芯插头
Qn 1-2 900 l/min
Qn 2-3 900 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 900 l/min
额定流量 1-2 900 l/min
额定流量 2-3 900 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
防护等级 带接口 IP65
兼容性目录 14
暂载率 100 %
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 CD04-5777250220
操作元件 双线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, B型
类型 多芯插头
Qn 1-2 900 l/min
Qn 2-3 900 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 900 l/min
额定流量 1-2 900 l/min
额定流量 2-3 900 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
防护等级 带接口 IP65
兼容性目录 14
暂载率 100 %
在多线路导线板上的组装 P-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 579-5792600220
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 850 l/min
压缩空气 接口 出口 8x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
先导 内部
密封原理 软密封
工作压力范围 2 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 850 l/min
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 18 ms
关闭时间型号 16 ms
重量 0,093 kg
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 579-5792800620
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 520 l/min
压缩空气 接口 出口 6x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
先导 内部
密封原理 软密封
工作压力范围 2 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 520 l/min
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 27 ms
关闭时间型号 28 ms
重量 0,133 kg
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 579-5794400620
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 520 l/min
压缩空气 接口 人口 6x1
压缩空气 接口 出口 6x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
先导 内部
密封原理 软密封
工作压力范围 2 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 18 ms
关闭时间型号 16 ms
重量 0,093 kg
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 579-5796500620
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 520 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 6x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
先导 内部
密封原理 软密封
工作压力范围 2 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 520 l/min
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 18 ms
关闭时间型号 16 ms
重量 0,093 kg
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸1-5811151130
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 1400 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1400 l/min
流动电导系数C 5,2 l/(s*bar)
防护等级 带接口 IP65
暂载率 100 %
接通时间型号 15 ms
关闭时间型号 30 ms
安装螺钉 带内六方
拧紧螺栓的小扭力 2 Nm
重量 0,18 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸1-5811171650
标准化 ISO 5599-1
尺寸 ISO 1
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀
外壳 铝材
密封件材料 丙烯树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 1400 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 1
工作压力范围 See table
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 1400 l/min
流动电导系数C 5,2 l/(s*bar)
防护等级 带接口 IP65
兼容性目录 14
暂载率 100 %
接通时间型号 15 ms
关闭时间型号 28 ms
安装螺钉 带内六方
拧紧螺栓的小扭力 2 Nm
重量 0,35 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位四通换向阀, 系列 840-5728460620
操作元件 双线圈
换向原理 4/2
结构特点 膜片式中心阀
外壳 聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803, C型
防护等级 IP65
接口尺寸 EN 175301-803, C型
类型 多芯插头
额定流量Qn 200 l/min
压缩空气 接口 人口 6x1
压缩空气 接口 出口 6
工作电压DC 24 V
操作 电子
结构特点 膜片式中心阀
操作 电子
先导 内部
密封原理 软密封
工作压力范围 1,8 ... 10 bar
注：大工作压力取决于环境温度。以下数值适用：:- 15 °C ... 60 °C ： 1.5 bar ... 8 bar 可运行的工作压力。:- 15 °C ... 40 °C ： 1.5 bar ... 10 bar 可运行的工作压力。
控制压力 小/大 1,8 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 200 l/min
标准化电路接口 EN 175301-803, C型
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 12 ms
关闭时间型号 12 ms
在多线路导线板上的组装 PRS-导线板
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 CD07-5772020220
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 1400 l/min
Qn 2-3 1400 l/min
额定流量Qn 1400 l/min
压缩空气 接口 人口 M14x1,5
压缩空气 接口 出口 M14x1,5
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
工作压力范围 See table
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -25 ... 50 °C
介质温度范围 -25 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 1400 l/min
额定流量 1-2 1400 l/min
额定流量 2-3 1400 l/min
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
兼容性目录 13 14
暂载率 100 %
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15 °C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 579-5790500220
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 520 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 6x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
先导 内部
密封原理 软密封
工作压力范围 2 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 520 l/min
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 18 ms
关闭时间型号 16 ms
重量 0,093 kg
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 579-5791605220
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 850 l/min
压缩空气 接口 出口 8x1
工作电压 AC 24 V
工作电压 AC 24 V
操作 电子
结构特点 提动阀
操作 电子
先导 内部
密封原理 软密封
工作压力范围 2 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 850 l/min
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 18 ms
关闭时间型号 16 ms
重量 0,093 kg
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE-R412006175
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2100 l/min
压缩空气连接 G 1/4
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
工作压力范围 See table
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 28 cm3
滤清器滤芯 可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰电磁阀原厂原装0820055601
