安沃驰电磁阀0820055501，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

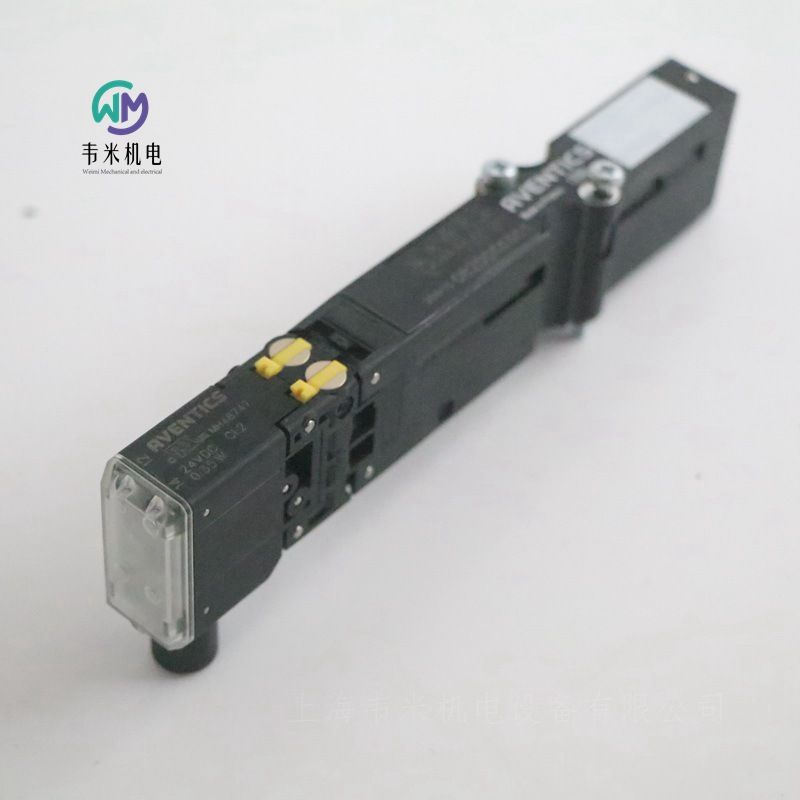

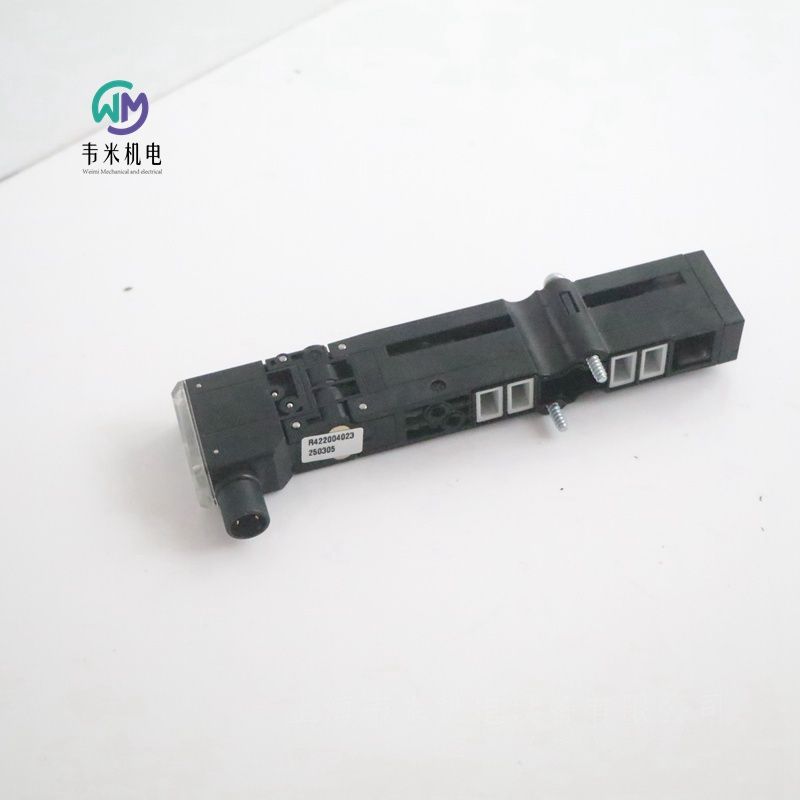

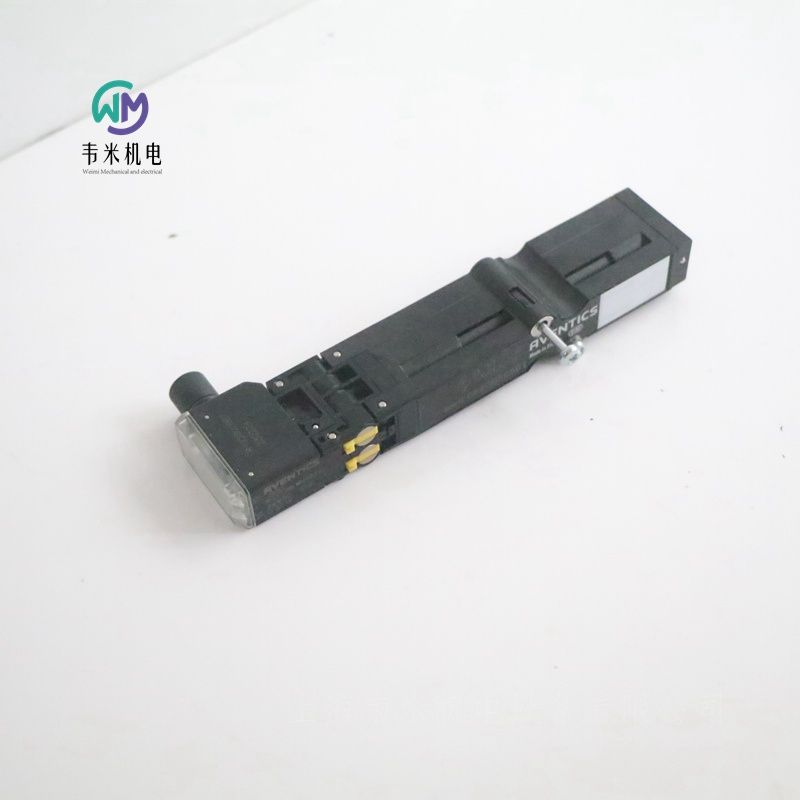

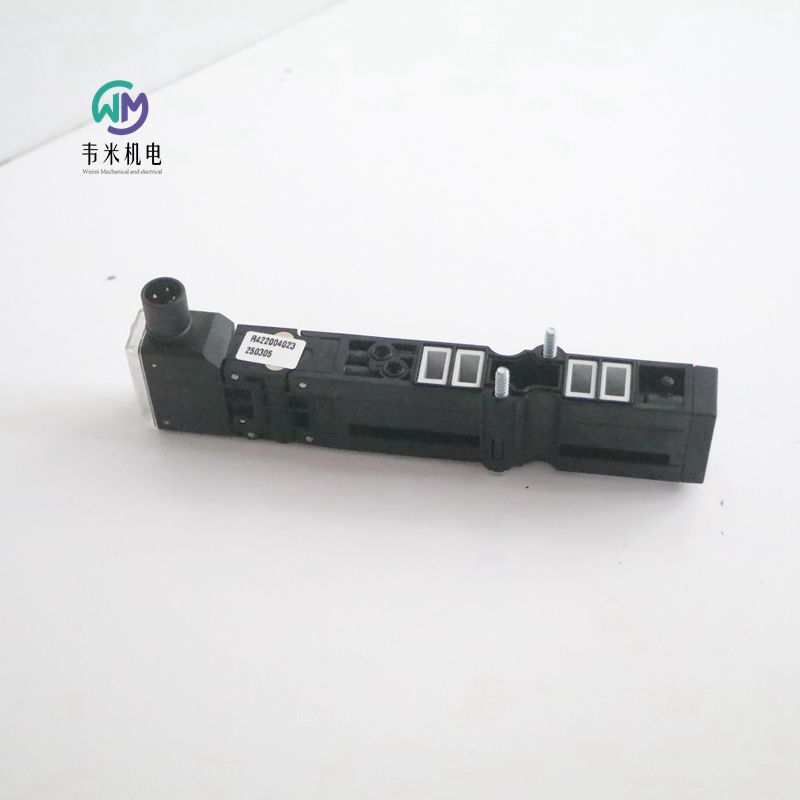

AVENTICS安沃驰二位五通换向阀, 系列 HF03-LG 0820055501
HF03 - 5/2DS - 024DC
安沃驰 HF03-LG 系列阀组系统是各式应用的理想选择。各种连接和模块化方案使之功能多样。
规格
操作电子
额定流量Qn850 l/min
换向原理5/2
小运行压力-0.9 bar
大运行压力10 bar
工作电压DC24 V
电压偏差 DC-15% / +20%
手动控制装置锁定式
操作元件双线圈
密封原理软密封
先导外部的
合格证书UR (Underwriters Laboratories)
预控阀的宽度16 mm
阀门结构形式滑阀，正重叠
连接类型底板连接
组合原理（闭锁原理）单重底板原理
控制压力 小2.5 bar
大控制压力10 bar
低环境温度0 °C
高环境温度50 °C
介质温度 小值0 °C
介质温度 大值50 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
特点
模块化设计， 多可包含 32 个阀门和 32 个线圈
高达 850 l/min 的流量
每个线圈 0.35 W 的导阀
塑料底板和端板减轻了重量
直接安装在组合系统剖面上
Multipol 或现场总线连接实现较强的连接性
集成接头及所有连接件指向一致
安沃驰AVENTICS气动元件：
气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。
阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀
压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。
真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。
传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。
连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。
AVENTICS安沃驰2x二位三通 换向阀, 系列 HF03-LG-0820055301
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
UR (Underwriters Laboratories)
防护等级 IP65
额定流量Qn 850 l/min
工作电压DC 24 V
用于系列 HF03-LG,CL03
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
合格证书 UR (Underwriters Laboratories)
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 2,5 ... 10 bar
低 / 高环境温度 0 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
额定流量Qn 850 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 16 ms
关闭时间型号 25 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z1
拧紧螺栓的小扭力 1,3 Nm
重量 0,082 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
该先导阀经过 UL (Underwriters Laboratories) 认证。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 HF04-0820062052
HF04 - 5/2SR - 024DC
安沃驰 HF04/HF04-XF 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能。
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
额定流量Qn 400 l/min
工作电压DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 双重底板原理
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 3 ... 8 bar
低 / 高环境温度 -5 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 400 l/min
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
固定螺栓 十字型槽 DIN EN ISO 4757-Z0
拧紧螺栓的小扭力 0,25 Nm
重量 0,048 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
AVENTICS安沃驰2x二位三通换向阀, 系列 HF04-0820062102
HF04 - 3/2CC - 024DC
安沃驰 HF04/HF04-XF 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能。
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
额定流量Qn 400 l/min
工作电压DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 双重底板原理
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 3 ... 8 bar
低 / 高环境温度 -5 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 400 l/min
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 13 ms
关闭时间型号 20 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z0
拧紧螺栓的小扭力 0,25 Nm
重量 0,048 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS三位五通换向阀, 系列 HF04-0820062602
HF04 - 5/3CC - 024DC
用于系列 : HF04, LP04, HF04-XF
安沃驰 HF04/HF04-XF 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能。
5/3
Qn = 400 l/min
预控阀的宽度 : 10 mm
中位封闭
底板连接
手动控制装置 : 按钮式
先导 : 外部的, 内部
换向原理 5/3
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
额定流量Qn 400 l/min
工作电压DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 双重底板原理
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 3 ... 8 bar
低 / 高环境温度 -5 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 400 l/min
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 8 ms
关闭时间型号 10 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z0
拧紧螺栓的小扭力 0,25 Nm
重量 0,048 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 HF04-0820062051
HF04 - 5/2SR - 024DC
安沃驰 HF04/HF04-XF 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能。
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
额定流量Qn 400 l/min
工作电压DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 双重底板原理
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 3 ... 8 bar
低 / 高环境温度 -5 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 400 l/min
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
固定螺栓 十字型槽 DIN EN ISO 4757-Z0
拧紧螺栓的小扭力 0,25 Nm
重量 0,048 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
AVENTICS安沃驰2x二位三通换向阀, 系列 HF04-0820062101
HF04 - 3/2CC - 024DC
安沃驰 HF04/HF04-XF 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能。
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
额定流量Qn 400 l/min
工作电压DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 双重底板原理
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 3 ... 8 bar
低 / 高环境温度 -5 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 400 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 13 ms
关闭时间型号 20 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z0
拧紧螺栓的小扭力 0,25 Nm
重量 0,048 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
AVENTICS安沃驰2x二位三通 换向阀, 系列 HF04-0820062201
HF04 - 3/2OO - 024DC
安沃驰 HF04/HF04-XF 系列属于通用灵活的阀组阀岛系统，具有多种电动控制方案和气动功能。
用于系列 : HF04, LP04, HF04-XF
2x3/2
Qn = 400 l/min
预控阀的宽度 : 10 mm
常开/常开
底板连接
手动控制装置 : 锁定式
先导 : 外部的, 内部
换向原理 2x3/2
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
额定流量Qn 400 l/min
工作电压DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 双重底板原理
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 3 ... 8 bar
低 / 高环境温度 -5 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 400 l/min
先导排气 带先导集中排气
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 13 ms
关闭时间型号 20 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z0
拧紧螺栓的小扭力 0,25 Nm
重量 0,048 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS三位五通换向阀, 系列 HF04-0820062601
换向原理 5/3
结构特点 滑阀，正重叠
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
额定流量Qn 400 l/min
工作电压DC 24 V
用于系列 HF04,LP04,HF04-XF
操作 电子
结构特点 滑阀，正重叠
操作 电子
先导 外部的, 内部
密封原理 软密封
组合原理（闭锁原理） 双重底板原理
工作压力范围 -0,9 ... 10 bar
控制压力 小/大 3 ... 8 bar
低 / 高环境温度 -5 ... 50 °C
介质温度范围 0 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 400 l/min
防护等级 带接口 IP65
保护电路 Z-二极管
反向极性保护 反极性保护
发光二极管状态显示 黄色
暂载率 100 %
接通时间型号 8 ms
关闭时间型号 10 ms
固定螺栓 十字型槽 DIN EN ISO 4757-Z0
拧紧螺栓的小扭力 0,25 Nm
重量 0,048 kg
先导类型(内先导或外先导)不在阀内体现，而是在阀岛的端板上。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 CD12-5724550220
操作元件 单线圈
复位型 带弹簧复位
换向原理 3/2
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 4000 l/min
Qn 2-3 4000 l/min
额定流量Qn 4000 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 4000 l/min
额定流量 1-2 4000 l/min
额定流量 2-3 4000 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
暂载率 100 %
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力露点必须至少低于环境和介质温度 15 °C ，并且允许 的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
选配阀：输入和输出压缩空气接口可以互换。这样就能够以常闭或常开运行方式使用阀门。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。
安沃驰AVENTICS二位五通换向阀, 系列 CD12-5725470220
预控阀的宽度 : 30 mm
管式连接
压缩空气 接口 出口 : G 1/2
电气连接 : 多芯插头, EN 175301-803, A型, 3-針
手动控制装置 : 锁定式, 按钮式
单线圈
带弹簧复位
先导 : 内部
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 4100 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 4100 l/min
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
反向极性保护 反极性保护
暂载率 100 %
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS三位五通换向阀, 系列 CD12-5725650220
操作元件 双线圈
复位型 带弹簧复位
换向原理 5/3
结构特点 滑阀，正重叠
外壳 铝材,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶,聚氨酯
标准化电路接口 EN 175301-803:2006
防护等级 IP65
芯数 3-針
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 3800 l/min
Qn 2-3 3800 l/min
额定流量Qn 3800 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
工作电压DC 24 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
压缩空气连接 符合 ISO 228-1 标准
先导排气 带定向先导排气口的
标准化电路接口 EN 175301-803:2006
反向极性保护 反极性保护
暂载率 100 %
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
*提示：基础阀门的大工作压力为 16 bar。与标准 CNOMO 先导相结合时大工作压力为 10 bar。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 740-5727400220
5/2
Qn = 700 l/min
管式连接
压缩空气 接口 出口 : 8x1
电气连接 : 多芯插头, EN 175301-803, A型
- 25 °C 耐低温
可以组装成块
手动控制装置 : 按钮式, 锁定式
带空气弹簧复位
先导 : 内部
复位型 带空气弹簧复位
换向原理 5/2
结构特点 膜片式中心阀
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 700 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 8x1
工作电压DC 24 V
操作 电子
抗温性 - 25 °C 耐低温
结构特点 膜片式中心阀
操作 电子
先导 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理 盘式原理
ATEX 类型 G II 3G3D EEX nA IIB T4 IP65 T125 °C X
工作压力范围 1,5 ... 10 bar
低 / 高环境温度 -25 ... 50 °C
介质温度范围 -25 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn See table
标准化电路接口 EN 175301-803:2006
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 17 ms
关闭时间型号 24 ms
在多线路导线板上的组装 PRS-导线板
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。 ATEX-标志:参见ATEX-线圈目录表。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 740-5727455302
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 5/2
结构特点 膜片式中心阀
外壳 聚酰胺,聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
额定流量Qn 950 l/min
压缩空气 接口 人口 10x1
压缩空气 接口 出口 10x1
操作 电子
抗温性 - 25 °C 耐低温
结构特点 膜片式中心阀
操作 电子
先导 内部
密封原理 软密封
组合原理（闭锁原理） 单重底板原理 盘式原理
ATEX 类型 G II 3G3D EEX nA IIB T4 IP65 T125 °C X
工作压力范围 1,5 ... 10 bar
低 / 高环境温度 -25 ... 50 °C
介质温度范围 -25 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
标准化电路接口 EN 175301-803:2006
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 17 ms
关闭时间型号 24 ms
在多线路导线板上的组装 PRS-导线板
ATEX可选：ATEX-变型可通过不带有具有ATEX-线圈的基阀组合建立。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位四通换向阀, 系列 840-5728450620
操作元件 单线圈
复位型 带空气弹簧复位
换向原理 4/2
结构特点 膜片式中心阀
外壳 聚甲醛
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803, C型
防护等级 IP65
接口尺寸 EN 175301-803, C型
类型 多芯插头
额定流量Qn 200 l/min
压缩空气 接口 人口 6x1
压缩空气 接口 出口 6
工作电压DC 24 V
操作 电子
结构特点 膜片式中心阀
操作 电子
先导 内部
密封原理 软密封
工作压力范围 1,8 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 200 l/min
标准化电路接口 EN 175301-803, C型
防护等级 带接口 IP65
反向极性保护 反极性保护
暂载率 100 %
接通时间型号 12 ms
关闭时间型号 12 ms
在多线路导线板上的组装 PRS-导线板
电压小于 50 V DC 则不带保护触点。
大工作压力取决于环境温度。以下数值适用：:- 15 °C ... 60 °C ： 1.5 bar ... 8 bar 可运行的工作压力。:- 15 °C ... 40 °C ： 1.5 bar ... 10 bar 可运行的工作压力。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE-R412006200
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2100 l/min
压缩空气连接 G 1/4
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 28 cm3
滤清器滤芯 可替换
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
安沃驰AVENTICS过滤器-调压阀, 系列 AS2-FRE-R412006221
组成部分 过滤器-调压阀
清除冷凝物 半自动，失压开启
二级排放 带二次排气
过滤器气孔直径 25 μm
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 2600 l/min
压缩空气连接 G 3/8
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 28 cm3
滤清器滤芯 可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 7 : 7 : -
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007185
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压打开
二级排放 带二次排气
过滤器气孔直径 5 μm
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 5100 l/min
压缩空气连接 G 1/2
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
额定流量Qn 5100 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 49 cm3
滤清器滤芯 可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007208
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压关闭
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
透视玻璃 配有可视玻璃
锁定式 锁定式
外壳 聚酰胺
气杯 压铸锌
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 5100 l/min
压缩空气连接 G 3/8
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
额定流量Qn 5100 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 49 cm3
滤清器滤芯 可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰AVENTICS过滤器-调压阀, 系列 AS3-FRE-R412007210
组成部分 过滤器-调压阀
清除冷凝物 全自动，无压打开
二级排放 带二次排气
过滤器气孔直径 5 μm
压力表 带有压力表
锁定式 锁定式
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 5100 l/min
压缩空气连接 G 1/2
结构特点 一个整体的, 可以组装成块
组成部分 过滤器-调压阀
安装位置 垂直
合格证书 适合ATEX
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
额定流量Qn 5100 l/min
调节器型号 隔膜式调压阀
调整功能 带二次排气
压力输送 单的
过滤器的集水杯容积 49 cm3
滤清器滤芯 可替换
根据ISO 8573-1:2010 标准可达到的大压缩空气等级 6 : 7 : -
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
请注意：聚碳酸酯材质的容器易受溶剂侵蚀，
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
由于结构原理，同样适用于液体油或水的分离。
安沃驰AVENTICS标准-喷雾润滑器, 系列 AS3-LBS-R412007231
组成部分 标准-喷雾润滑器
加油方式 运行时的半自动加油,手动加油
防护罩 带有保护杯
外壳 聚酰胺
气杯 聚碳酸酯
密封件材料 丙烯树胶
适合ATEX
额定流量Qn 8000 l/min
压缩空气连接 G 1/2
结构特点 油雾润滑器, 可以组装成块
组成部分 标准-喷雾润滑器
安装位置 垂直
合格证书 适合ATEX
工作压力范围 0,5 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
油雾器的集水杯容积 80 cm3
加油方式 运行时的半自动加油 手动加油
加油速度为每分钟 1000 升 1-2 滴
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
只能使用带舌簧触点的ST6型传感器进行电子水平监控，供货范围包括传感器座。
传感器不包括在供货范围内，传感器安装准备已就绪。
整个已设置的滴水量进入压力系统
大工作压力为 10 bar 时，可在运行时人工加注机油。
适用于在 1、2、21、22 Ex 区内使用
请注意：聚碳酸酯材质的容器易受溶剂侵蚀
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
安沃驰AVENTICS二位三通截止阀，机械操作, 系列 AS2-BAV-R412006256
锁定式 锁定式
结构特点 提动阀
管状端头
外壳 聚酰胺
密封件材料 丙烯树胶
适合ATEX
Qn 1-2 2000 l/min
Qn 2-3 380 l/min
压缩空气 接口 人口 G 1/4
压缩空气 接口 出口 G 1/4
压缩空气接口型号 内螺纹
操作 机械式
结构特点 提动阀
操作 机械式
封闭方式，封闭类型 锁定式
操作元件 管状端头
密封原理 软密封
合格证书 适合ATEX
工作压力范围 0 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
颗粒大小 max. 25 μm
重量 0,206 kg
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
安装墙壁的时候必须要有一个小的静音器（请参见配件栏，比如 R412004817）。
适用于在 1、2、21、22 Ex 区内使用
安沃驰AVENTICS二位三通截止阀，机械操作, 系列 AS2-BAV-R412006257
锁定式 锁定式
结构特点 提动阀
管状端头
外壳 聚酰胺
密封件材料 丙烯树胶
适合ATEX
Qn 1-2 2000 l/min
Qn 2-3 380 l/min
压缩空气 接口 人口 G 3/8
压缩空气 接口 出口 G 3/8
压缩空气接口型号 内螺纹
操作 机械式
结构特点 提动阀
操作 机械式
封闭方式，封闭类型 锁定式
操作元件 管状端头
密封原理 软密封
合格证书 适合ATEX
工作压力范围 0 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
颗粒大小 max. 25 μm
重量 0,206 kg
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
安装墙壁的时候必须要有一个小的静音器（请参见配件栏，比如 R412004817）。
适用于在 1、2、21、22 Ex 区内使用
安沃驰AVENTICS二位三通截止阀，机械操作, 系列 AS2-BAV-R412006261
锁定式 锁定式
结构特点 提动阀
管状端头
外壳 聚酰胺
密封件材料 丙烯树胶
适合ATEX
Qn 1-2 2000 l/min
Qn 2-3 380 l/min
压缩空气 接口 人口 G 3/8
压缩空气 接口 出口 G 3/8
压缩空气接口型号 内螺纹
操作 机械式
结构特点 提动阀
操作 机械式
封闭方式，封闭类型 锁定式
操作元件 管状端头
密封原理 软密封
合格证书 适合ATEX
工作压力范围 0 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
颗粒大小 max. 25 μm
重量 0,206 kg
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
安装墙壁的时候必须要有一个小的静音器（请参见配件栏，比如 R412004817）。
适用于在 1、2、21、22 Ex 区内使用
安沃驰AVENTICS二位三通换向阀，电气操作, 系列 AS2-SOV-R412006269
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
Qn 1-2 2000 l/min
Qn 2-3 380 l/min
额定流量Qn 2000 l/min
压缩空气 接口 人口 G 3/8
压缩空气 接口 出口 G 3/8
工作电压DC 24 V
结构特点 提动阀, 可以组装成块
组成部分 二位三通换向阀，电气操作
额定流量 1-2 2000 l/min
额定流量 2-3 380 l/min
工作压力范围 See table
介质 压缩空气 中性气体
介质温度范围 -10 ... 50 °C
低 / 高环境温度 -10 ... 50 °C
密封原理 软密封
颗粒大小 max. 25 μm
根据标准 DIN EN 61140 评定的保护等级（安全等级） 带插头 See table
重量 0,219 kg
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
ATEX可选： ATEX 标志取决于选择的先导阀。
安装墙壁的时候必须要有一个小的静音器（请参见配件栏，比如 R412004817）。
安沃驰AVENTICS二位三通截止阀，机械操作, 系列 AS3-BAV-R412007261
锁定式 锁定式
结构特点 球阀
管状端头
外壳 聚酰胺
密封件材料 聚四氟乙烯
适合ATEX
Qn 1-2 11000 l/min
Qn 2-3 130 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
压缩空气接口型号 内螺纹
操作 机械式
结构特点 球阀
操作 机械式
封闭方式，封闭类型 锁定式
操作元件 管状端头
密封原理 金属密封
合格证书 适合ATEX
工作压力范围 0 ... 16 bar
低 / 高环境温度 -10 ... 50 °C
介质温度范围 -10 ... 50 °C
介质 压缩空气 中性气体
颗粒大小 max. 25 μm
重量 0,446 kg
压力必须至少低于环境和介质温度 15 °C ，并且允许的高温度为 3 °C 。
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
安沃驰电磁阀0820055501
