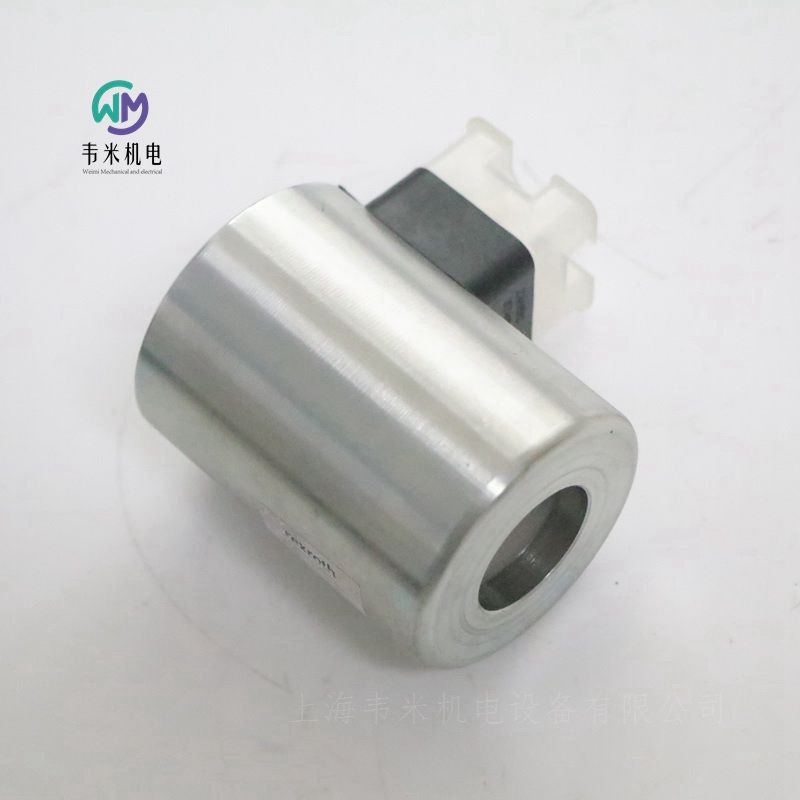

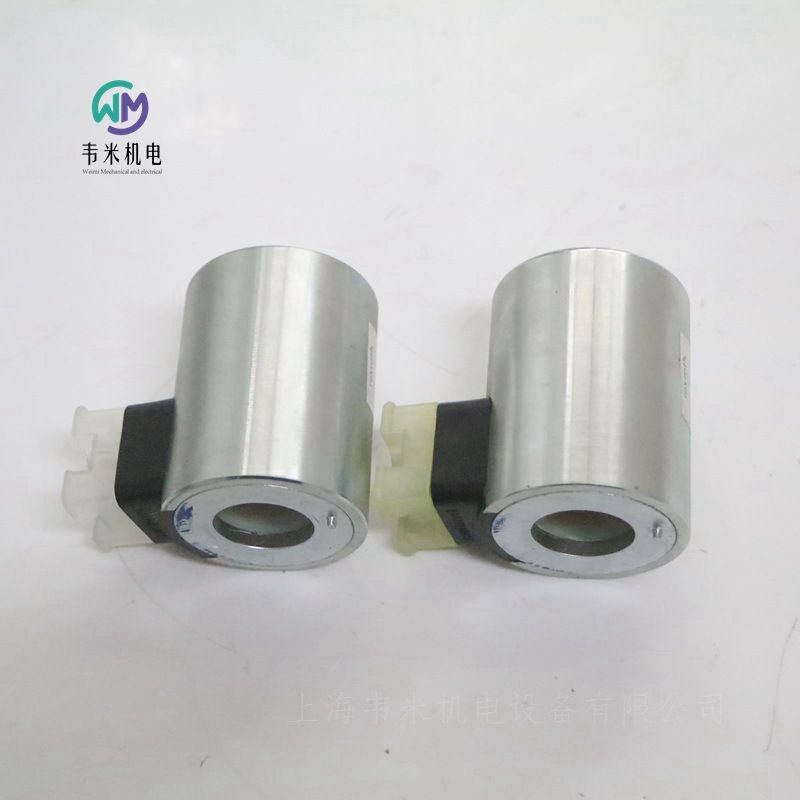

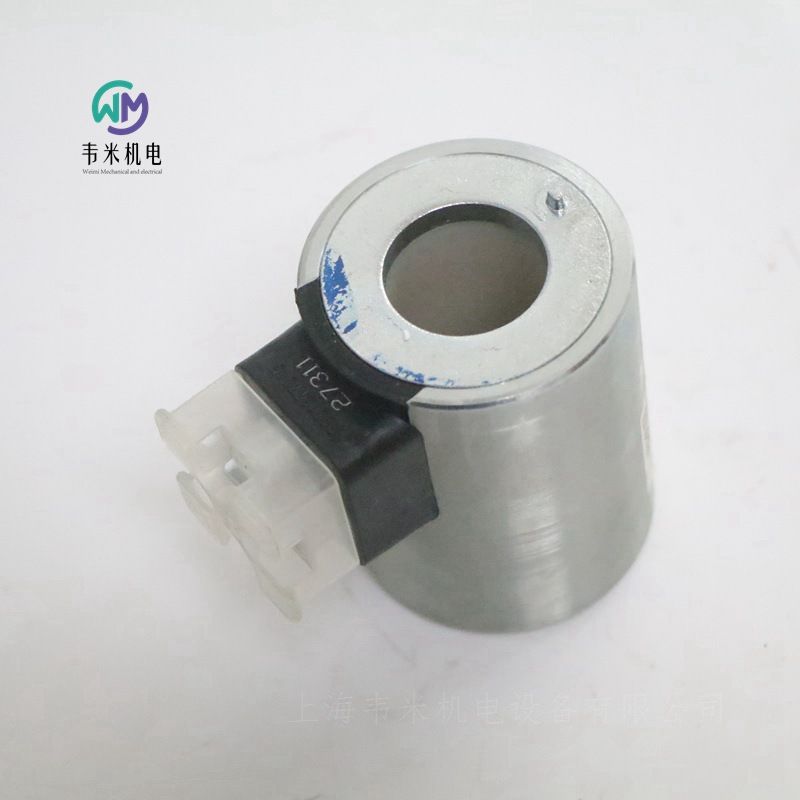

REXROTH电磁阀线圈R901377945，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！
安沃驰AVENTICS气动元件：
气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。
阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀
压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。
真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。
传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。
连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。
力士乐REXROTH带电磁操作的直动式方向滑阀
型号 WE…/H
规格 10
组件系列 5X
工作压力 315 bar [4568 psi]
流量 135 l/min [35.7 US gpm]
三位四通、二位四通或二位三通方向设计
标准线圈
符合 ISO 4401-05-04-0-05 和 NFPA T3.5.1 R2-2002 D05的油口安装面
带可拆卸线圈的湿式插脚直流线圈
电磁线圈可旋转 90°
更换线圈时，不必打开耐压密闭腔体
电气连接作为单个连接
手动应急操作
阀芯位置监控，可选
功能、组成部分
WE 型号的方向阀为电磁线圈操作方向滑阀，可用作电磁组件。该阀控制流体的启动、停止和方向。
这些方向阀的基本构成为壳体、一个或两个电子线圈、控制阀芯和复位弹簧。在断电情况下，控制阀芯由复位弹簧固定在中心位置或
初始位置。
当湿式插脚电子线圈通电时，控制阀芯从静止位置移至所需的端位置。这样即可根据所选阀芯机能释放所需流向。
在关闭电子线圈后，控制阀芯 将被推回至中心位置或初始位置。
手动应急操作可在线圈不通电的情况下手动切换阀门。
要确保正常运行，须注意将线圈的压力腔注满液压油。
技术数据
重量
带一个电磁铁的阀 3.9kg
带两个线圈的阀 4.7kg
安装位置 任意
环境温度范围 -20...+50℃
存储温度范围 -20...+50℃
工作压力
油口A/B/P 315bar
油口T 210bar
流量 135I/min
液压油 HL、HLP、HLPD、HVLP、HVLPD
密封材料 NBR
标准 DIN 51524
液压油温度范围（在阀工作油口处） -20...+80℃
粘度范围 2.8...500mm²/s
液压油的允许污染度 - 符合 ISO 4406 (c) 规定的清洁度等级 等级20/18/15
电压类型 直流电压
额定电压符合 VDE 0580 24V
电压公差（额定电压） ±10%
符合 VDE 0580 的公称功率 38W
占空比 100%（S1，符合 VDE 0580）
切换时间
开启 压力变化 5% ms 65 … 150
压力变化 95% ms 100 … 220
关闭 压力变化 5% ms 12 … 50
压力变化 95% ms 48 … 104
切换时间符合ISO 6403
开启 ms 45 … 60
关闭 ms 20 … 30
切换频率 15000 1/h
防护等级符合 DIN EN 60529 IP65
线圈表面温度 120°C
绝缘等级 VDE 0580 F
防护等级符合 VDE 0580 I
电气保护 必须使用带脱扣特性 K（感应负载）的合适保险丝分别保护每个线圈。必须将阀安装到包含在等电位连接中的表面上。
R901391203 4WE10C51/HG24N9K4/M
R901391202 4WE10Y50/HG24N9K4/M
R901391200 4WE10D50/HG24N9K4/M
R901390857 4WE10E50/HG24N9K4/M
R901427832 4WE10G50/HG24N9K4/M
R901401552 4WE10J50/HG24N9K4/M
R901391200 4WE10D51/HG24N9K4/M
R901391200 4WE10D52/HG24N9K4/M
R901390857 4WE10E51/HG24N9K4/M
R901390857 4WE10E52/HG24N9K4/M
R901427832 4WE10G51/HG24N9K4/M
R901427828 4WE10H50/HG24N9K4/M
R901427828 4WE10H51/HG24N9K4/M
R901427828 4WE10H52/HG24N9K4/M
R901401552 4WE10J51/HG24N9K4/M
R901401552 4WE10J52/HG24N9K4/M
R901391161 4WE10L50/HG24N9K4/M
力士乐REXROTHR901401552
液压方向短管阀 4WE10J5X/HG24N9K4/M
R901401552 4WE10J50/HG24N9K4/M
R901401552 4WE10J51/HG24N9K4/M
R901401552 4WE10J52/HG24N9K4/M
公称尺寸 10, 符号 J, 通过电磁致动, 24 VDC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
带隐蔽式辅助驱动装置
滑阀
直接驱动
产品属性
连接图 ISO 4401-05-04-05
产品系列 WE10../H
工作压力[bar] 315
流量[l/min] 135
滑阀符号 符号J
连接类型 底板安装
大小 10
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.39
力士乐REXROTH电磁阀R901390857
液压方向短管阀 4WE10E5X/HG24N9K4/M
R901390857 4WE10E52/HG24N9K4/M
公称尺寸 10, 符号 E, 通过电磁驱动, 24 VDC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
带隐蔽式辅助驱动装置
滑阀
直接驱动
产品属性
连接图 ISO 4401-05-04-05
产品系列 WE10../H
工作压力[bar] 315
流量[l/min] 135
滑阀符号 符号E
连接类型 底板安装
大小 10
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.4
力士乐REXROTH电磁阀4WE10H5X/HG24N9K4/M
R901427828 4WE10H52/HG24N9K4/M
标称尺寸 10，符号 H，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
带隐蔽式辅助驱动装置
滑阀
直接驱动
高性能范围内的工业液压阀
根据液压符号可靠切换油流方向
产品属性
连接图 ISO 4401-05-04-05
产品系列 WE10../H
工作压力[bar] 315
流量[l/min] 135
滑阀符号 符号H
连接类型 底板安装
尺寸 10
驱动类型 电磁阀驱动
端口数量 4.
切换位置数量 3.
电源电压 24伏直流电
电气连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.38

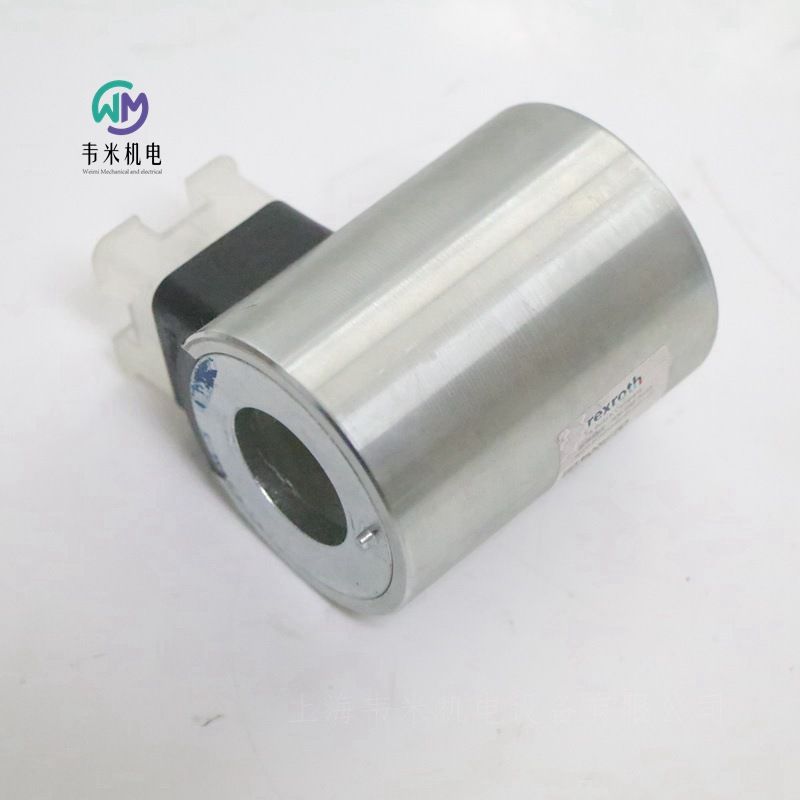

REXROTH电磁阀线圈R901377945
