REXROTH比例溢流阀DBEM30-71/350YG24K4M，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

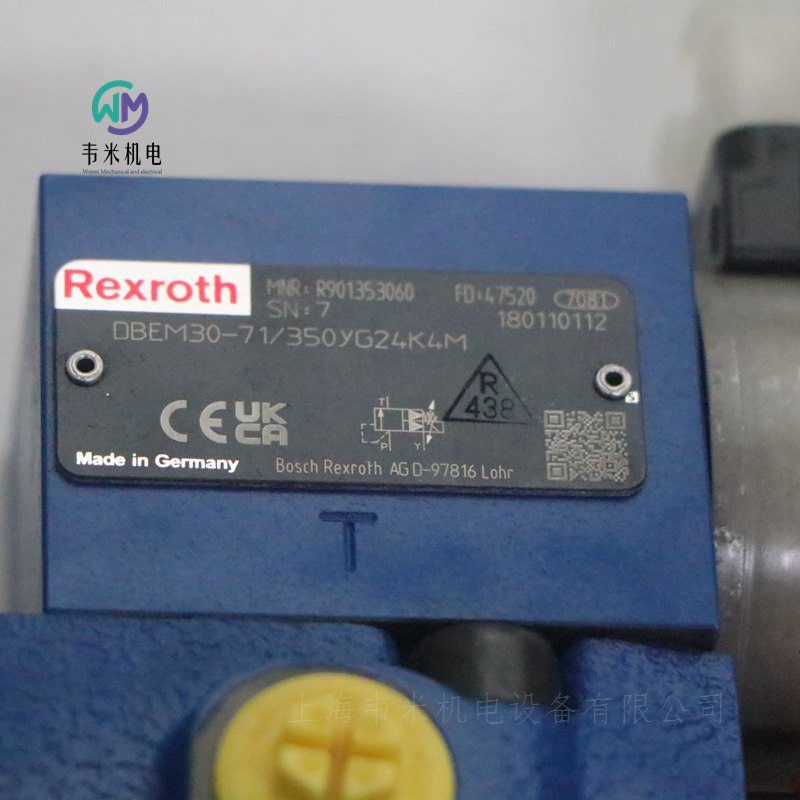

力士乐REXROTH比例溢流阀 DBEM30-7X/350YG24K4M
R901353060 DBEM30-71/350YG24K4M
公称尺寸 30, P → T，P → Y, 通过外部电子元件实现电气控制
液压  阀门  压力阀  比例溢流阀  比例溢流阀
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号.
座阀
先导式
压力等级 350 bar
数字电子元件
连接图    ISO 6264
产品系列    DBEM(E)
工作压力. [bar]    350.0
体积流量 [l/min]    700.0
活塞符号    P → T，P → Y
连接类型    底板安装
标称尺寸    30
驱动类型    通过外部电子元件实现电气控制
连接数    4
开关位置数    2
电源电压    24 VDC
电插头    3 芯设备插头 (2 + PE)
电气连接说明    3 芯设备插头 (2 + PE)，符合 EN 175301-803 标准
液压油    HETG、HFC、HL、HLP
密封件    NBR
重量 [kg]    6.38

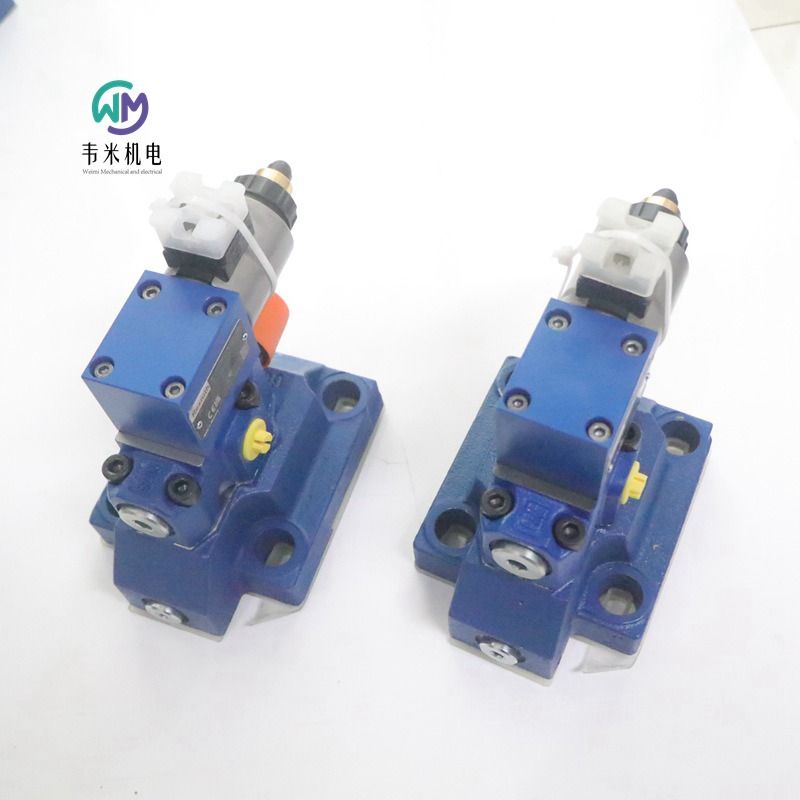

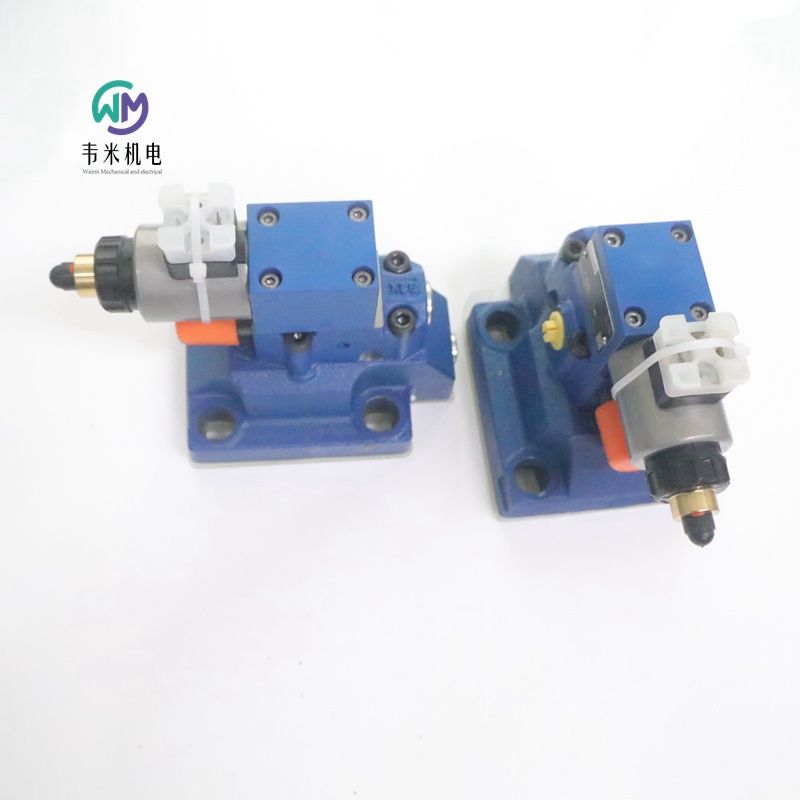

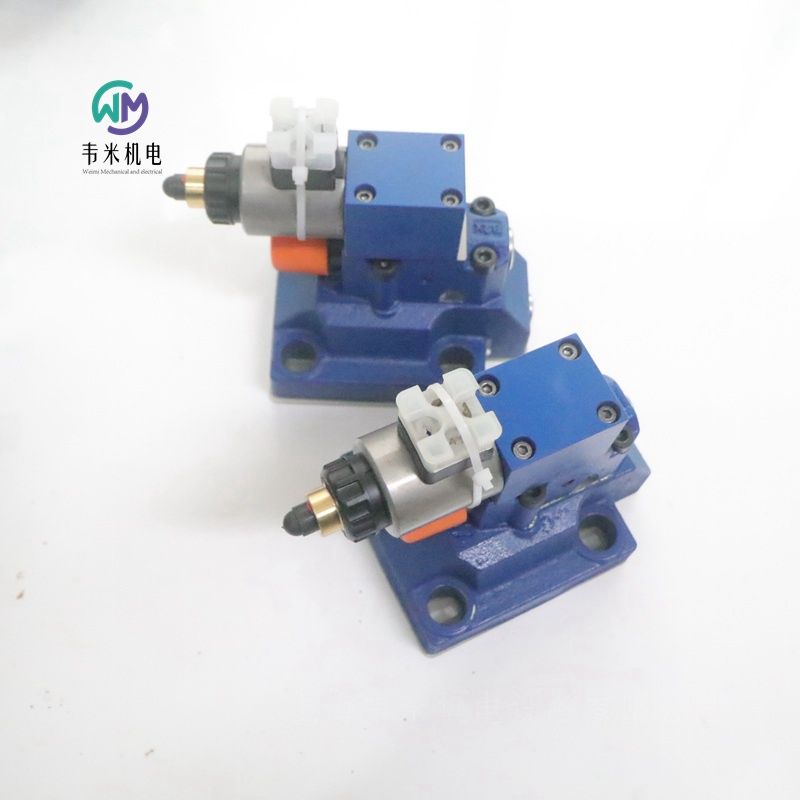

力士乐REXROTH比例溢流阀，先导式
型号DBEM 和 DBEME
-尺码10至32
-组件系列7X
-大工作压力350巴
-大流量：700升/分钟
特性
-用于限制系统压力的先导阀
-通过比例电磁阀进行操作
-底板安装和螺纹连接：根据ISO 6264的端口模式
-大压力限制
-来自单一来源的阀门和控制电子设备
-DBEME型集成电子设备（OBE）：
指令值压力特性曲线制造公差小
-DBEM型外部控制电子设备（单独订购）
功能、部分
DBEM型阀门是先导式泄压阀。它们用于限制液压系统中的工作压力。通过这些阀，可以根据电指令值连续调节要限制的压力。
这些阀门主要由带有主阀芯插入件的壳体、具有大压力限制的夹层板阀和比例先导控制阀组成。
DBEM型。..
施加在通道P上的压力作用在主滑阀上。同时，端口P处的压力通过配备有喷嘴的控制管路施加到主滑阀的弹簧加载侧。通过连接孔，压力同时施加到比例先导控制阀的提升阀上。先导提升阀处的液压力与比例电磁阀的指令值相关力相反。
如果液压力超过电磁阀力，先导提升阀将打开。先导油现在可以通过控制管路流入端口Y并流入油箱；因此，在控制管线上的主阀芯处产生压降。从端口P到T的连接被释放。主滑阀控制端口P处的设定工作压力。
作为对不可接受的高压的液压保护，集成了弹簧式泄压阀。该大压力限制预设为相关压力额定值。在阀的工作范围内，提升阀由弹簧保持在阀座上，从而关闭。如果主滑阀弹簧室中的压力超过阀门的大允许设定压力，提升阀将压在压缩弹簧上，与弹簧室的连接将打开。先导油通过端口Y流入油箱。由于控制管路的作用，主滑阀处出现压降。从端口P到T的连接被释放。主滑阀控制端口P中的设定大工作压力。如有必要，可以通过调节元件降低预设压力。端口Y必须通过外部管道连接到油箱。与油箱的连接应无压力。通过端口X，阀门可以卸载或限制大压力。
DBEME型-带集成电子设备（OBE）
在功能和设计方面，这些阀门对应于DBEM型。在比例电磁阀上，壳体上有更多的控制电子设备。
电源和指令值电压被施加到连接器上。
在工厂，指令值压力特性曲线的调整具有很小的制造公差。
技术数据
一般尺寸    10通径  25通径  32通径
重量
–DBEM型   4.5kg   5.3kg   6.4kg
–DBEME型   4.7kg   5.5kg   6.6kg
–DBEMG型   7kg   6,74kg   6.4kg
–DBEMEG型 7,2kg   6,94kg   6.6kg
安装位置  任意
储存温度范围  –20至+80°C
环境温度范围
–DBEM型  –20至+70°C
–DBEME型  –20至+50°C
液压（用HLP46测量，ϑ油=40±5°C）
大工作压力
–端口P和X  350bar
–端口T  315bar
–端口Y   在零压力下单独连接到油箱
大设定压力
–压力额定值50    50bar
–压力等级100    100bar
–压力等级200    200bar
–压力等级315    315bar
–压力等级350    350bar
大压力限制，在交付时设置。如有必要，该值可能会降低
–压力等级50巴  至75巴
–压力等级100巴  至135巴
–压力等级200巴  至240巴
–压力等级315巴  至350巴
–压力等级350巴  至390巴
液压油温度范围  –20至+80°C
粘度范围  15至380mm2/s
电气集成电子（OBE）
电源电压
–标称电压   24VDC
–下限   21VDC
–上限   35VDC
电流消耗  ≤1.5A
所需保险丝保护  2A，时滞
输入
-电压   0至10V
-电流   4至20mA
输出-实际电流值mV 1 mV≙1 mA
阀门防护等级符合EN 60529 IP 65，配合连接器已安装并锁定
电气连接
符合DIN EN 175301-803的匹配连接器（黑色）
材料编号R901017011（单独订购）
符合DIN EN 175201-804的配合连接器，线路横截面为0.5至1.5 mm2的焊接触点
七芯插头塑料版本，
材料编号R900021267（单独订购）
七芯插头金属版本，
材料编号R900223890（单独订购）
DBEME型集成电子设备（OBE）
函数
电子设备通过端口A和B提供电压。命令值被施加到差分放大器端口D和E。
通过特性曲线生成器，将指令值电磁阀电流特性曲线调整到阀，从而补偿液压系统中的非线性，并创建线性指令值压力特性曲线。
电流控制器根据电磁线圈电阻控制电磁电流。
用于控制比例电磁阀的电子设备的功率级是一个斩波放大器，其循环频率约为180 Hz至400 Hz。输出信号是脉宽调制（PWM）的。
为了检查电磁阀电流，可以在引脚F（+）和引脚C（-）之间的连接器处测量与电磁阀电流成比例的电压。1 mV对应1 mA电磁阀电流
对于DBEM型阀，可以使用命令值衰减器电位计“Gw”更改外部放大器的制造公差。使用参数“限制”设置数字放大器。
在这方面，不得超过技术数据规定的控制电流。
为了能够将多个阀门调整到相同的特性曲线，不要将压力设置为高于要求值为100%的压力额定值的大设定压力。
德国力士乐REXROTH比例溢流阀订货号和型号：
R901335399 DBEM10-7X/315YG24K4M
R901335400 DBEM10-7X/200YG24K4M
R901335402 DBEM10-7X/100YG24K4M
R901358168 DBEM10-7X/315XYG24K4M
R901363276 DBEM10-71/350YG24K4V
R901353036 DBEM20-7X/200YG24K4M
R901363279 DBEM20-7X/100YG24K4V
R901353030 DBEM20-7X/200XYG24-8K4M
R901412035 DBEM20-7X/315XYG24-8K4M-5
R901353042 DBEM20-7X/315YG24K4M
R901455824 DBEM30-7X/100XYG24K4M
R901353056 DBEM30-7X/200YG24K4M
R901353060 DBEM30-7X/350YG24K4M
R901363286 DBEME10-7X/100YG24K31A1V
R901538388 DBEME10-7X/315YG24K31F1V
R901344448 DBEME10-71/315YG24K31A1M
R901353062 DBEME10-7X/200YG24K31A1M
R901353063 DBEME10-7X/315XYG24K31A1M
R901401760 DBEME10-7X/315YG24K31F1M
R901358181 DBEME10-7X/100YG24K31A1M
R901358182 DBEME10-7X/350YG24K31A1M
R901378240 DBEME20-7X/200Y/G24K31/A1M
R901335395 DBEME20-7X/100YG24K31A1V
R901353065 DBEME20-7X/200YG24K31A1M
R901353067 DBEME20-71/315XYG24K31A1M
R901353070 DBEME20-7X/315YG24K31A1M
R901353074 DBEME20-7X/350YG24K31A1M
R901353075 DBEME30-7X/200YG24K31A1M

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐REXROTH4WREE6E32-2X/G24K31/A1V
R900907114 4WREE6E32-24/G24K31/A1V
公称尺寸 6，符号 E，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
工业高性能液压阀
滑阀
直动式
连接图    ISO 4401-03-02-0-05
压力 [bar]    315
体积流量 [l/min]    80
活塞符号    符号 E
控件    集成电子产品
连接类型    板材结构
额定流量 [l/min]    32
标称尺寸    6
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 ±10 V
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    2.440


力士乐REXROTH液压比例方向阀 4WREE10W1-75-2X/G24K31/A1V
R900927234 4WREE10W1-75-23/G24K31/A1V
公称尺寸 10，符号 W1，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
工业高性能液压阀
滑阀
直动
连接图    ISO 4401-05-04-0-05
大压力 [bar]    315
大体积流量 [l/min]    180
活塞符号    符号 W1
控件    集成电子元件
连接类型    板式结构
额定流量 [l/min]    75
标称尺寸    10
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 ±10 V
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    6.26


力士乐REXROTH液压比例方向阀 4WREE10V50-2X/G24K31/A1V
R900927235 4WREE10V50-23/G24K31/A1V
公称尺寸 10，符号 V，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
工业高性能液压阀
滑阀
直动
连接图    ISO 4401-05-04-0-05
大压力 [bar]    315
大体积流量 [l/min]    180
活塞符号    符号 V
控件    集成电子元件
连接类型    板式结构
额定流量 [l/min]    50
标称尺寸    10
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 ±10 V
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    6.22


力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀
4WREE6
规格 6
组件系列 3X
大工作压力 350 bar
大流量 80 l/min
额定流量 (Δp = 10 bar) 4 … 32 l/min
2 位 4 通或 3 位 4 通结构
用于底板安装
油口安装面符合 ISO 4401-03-02-0-05
调整体积流量的方向和大小
通过带对中螺纹的比例线圈进行起动
弹簧定中的控制滑板
带电压或电流输入（"A1" 或 "F1"）的集成控制电子元件 (OBE)
4WREE 型号的阀门是带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀。
设置
阀门的基本构成包括：
带连接面的壳体
带有压缩弹簧与弹簧座的控制阀芯
带对中螺纹的线圈
位置传感器
集成电子元件
可通过橡胶塞进行电气零电位调节
功能
线圈断电后，通过弹簧座之间的压缩弹簧使控制阀芯保持在中心位置
通过控制比例线圈（例如线圈 "b" ）对控制阀芯进行直动式操作
将控制阀芯与电气输入信号成比例地向左移动
这样将通过具有渐进流量特性的节流横截面，打开从 P 到 A 及从 B 到 T 的连接
在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用 "V" 型阀芯机能的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。
带 2 个阀芯位置的阀门（型号 "4WREE…A…"）
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，这两个阀芯位置阀仅配有线圈 "a" 。其配有螺堵来代替第二个比例线圈。
OBE 中的压力补偿元件 "-967"
为了防止集成电子元件 (OBE) 壳体中形成冷凝水，可以使用电子元件保护膜 (11)。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
注意：
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用寿命的延长而增加。
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
PG 装配件不得打开。
产品选型示例：
4WREE6E16-30/V/24A1
4→4 个主油口
WRE→比例换向阀，直动式，带电子位置反馈
E→带集成电子元件 (OBE)
6→通径6
E1→机能符号
16→16 l/min（4 l/min，8 l/min，32 l/min）
30→组件系列 30 … 39 (30 … 39：安装和连接尺寸不变）
V→FKM 密封件（M=NBR 密封件）
24→直流电压 24 V
A1→控制值输入 ±10 V（F1=控制值输入 4 ... 20 mA）
型号  4WREE
规格  6
重量
带两个线圈的阀  2.6kg
带一个线圈的阀  2.1kg
安装位置  任意位置，好为水平
周围温度范围  -20 … +60°C
存储温度范围含 UV 防护  +5 … +40°C
运输温度范围  -30 … +80°C
长存储时间  1年（如果遵循存储条件；请参阅操作说明 07600-B）
正弦试验，符合 DIN EN 60068-2-6  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64  20 ... 2000 Hz/10 gRMS/30 g 峰值/30 分钟/3 个轴
运输冲击符合 DIN EN 60068-2-27  15 g/11 ms/3 冲击/3 个轴
冲击试验符合 DIN EN 60068-2-27  15 g/11 ms/1000 次冲击/3 个轴
大相对湿度  95%
高表面温度  150°C
MTTFD 值符合 EN ISO 13849  150年
符合性
- CE，符合 EMC 指令 2014/30/EU；根据 EN61000-6-2 和 EN61000-6-3 测试
- RoHS 指令 2015/65/EU
- REACH 条例 (EC) 编号 1907/2006
环境兼容性气候  环境监测符合 EN 60068-2
液压
规格   6
大工作压力
接口 P  350bar
Anschluss A  350bar
油口 B  350bar
接口 T  210bar
建议大流量  80l/min
额定流量 (Δp = 10 bar)  4l/min；8l/min；16l/min；32l/min
液压油  HL, HLP, HLPD, HVLP, HVLPD
液压油允许温度范围  -20 … +70°C（-40 … +50°C）
允许粘度范围  20 … 380mm²/s（30 … 46mm²/s）
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15
电气，集成电子元件 (OBE)
电压类型  直流电压
电源
公称电压  24VDC
下限  19V
上限  36V
大剩余波纹度  2.5Vpp
放大器的电流消耗
大  < 2A
脉冲电流  3A
电磁线圈的电阻
20 °C 时的低温值  2.65Ω
大高温值  4.05Ω
占空比  100%
高线圈温度  150°C
符合 EN 60529 的阀防护  IP65（如果使用的是适合且正确安装的连接插头。）
电磁兼容性 (EMC)  抗扰 prEN 50082-2；干扰发射 EN 50081-1
德国力士乐REXROTH比例阀物料号和型号：
R901496433 4WREE6E08-3X/V/24A1
R901496427 4WREE6E16-3X/V/24A1
R901496427 4WREE6E16-30/V/24A1
R901495957 4WREE6E16-30/V/24A1-655
R901496430 4WREE6E32-3X/V/24A1
R901496430 4WREE6E32-30/V/24A1
R901496435 4WREE6E32-3X/V/24F1
R901514694 4WREE6E32-3X/M/24F1
R901496447 4WREE6E32-3X/V/24A1-204
R901496448 4WREE6E1-32-3X/V/24F1
R901496446 4WREE6E1-32-30/V/24A1
R901496449 4WREE6W1-08-3X/V/24F1
R901496437 4WREE6W16-3X/V/24A1
R901523727 4WREE6W16-3X/V/24F1
R901496438 4WREE6W32-3X/V/24F1
R901496432 4WREE6W32-3X/V/24A1
R901496436 4WREE6V08-30/V/24A1
R901517467 4WREE6V16-3X/V/24F1
R901496440 4WREE6V16-30/V/24A1
R901496451 4WREE6W1-16-30/V/24F1
R901496451 4WREE6W1-16-3X/V/24F1
R901496441 4WREE6W1-32-3X/V/24F1
R901496442 4WREE6W1-32-3X/V/24A1
R901497575 4WREE6WA16-30/V/24A1

力士乐REXROTH液压比例方向阀 4WREE6E08-3X/V/24A1
R901496433 4WREE6E08-30/V/24A1
公称尺寸 6, 符号 E, 通过集成电子元件实现电气控制, 24 VDC
液压  阀门  方向阀  比例方向控制阀  液压比例方向阀
高性能范围内的工业液压阀，根据液压符号可靠地调整油流方向，通过内部阀芯位置反馈实现高精度。
滑阀
直动
连接图    ISO 4401-03-02-0-05
产品系列    4WREE6
安装位置    任意
工作压力. [bar]    350.0
体积流量 [l/min]    80.0
活塞符号    符号 E
连接类型    底板安装
公称流量 [l/min]    8.0
标称尺寸    6
驱动类型    通过集成电子元件实现电气控制
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 芯设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，额定值 ±10 V
液压油    HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件    FKM
重量 [kg]    2.64

力士乐REXROTH液压比例方向阀4WREE6W32-3X/V/24A1
R901496432 4WREE6W32-30/V/24A1
公称尺寸 6, 符号 W, 通过集成电子元件实现电气控制, 24 VDC
液压  阀门  方向阀  比例方向控制阀  液压比例方向阀
高性能范围内的工业液压阀，根据液压符号可靠地调整油流方向，通过内部阀芯位置反馈实现高精度。
滑阀
直动
连接图    ISO 4401-03-02-0-05
产品系列    4WREE6
安装位置    任意
工作压力. [bar]    350.0
体积流量 [l/min]    80.0
活塞符号    符号 W
连接类型    底板安装
公称流量 [l/min]    32.0
标称尺寸    6
驱动类型    通过集成电子元件实现电气控制
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 芯设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，额定值 ±10 V
液压油    HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件    FKM
重量 [kg]    2.65

力士乐REXROTH比例阀R901496446
液压比例方向阀 4WREE6E1-32-3X/V/24A1
R901496446 4WREE6E1-32-30/V/24A1
公称尺寸 6, , 符号 E1, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度
滑阀
直接驱动
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    4WREE6
安装位置    任何
工作压力[bar]    350
流量[l/min]    80
滑阀符号    符号E1
连接类型    底板安装
标称流量[l/min]    32
大小    6.
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
无线连接    模拟，指令值±10 V
符合性说明    CE–电磁兼容性2014/30/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    2.64


力士乐REXROTH液压比例方向阀 4WREE6V16-3X/V/24A1
R901496440 4WREE6V16-30/V/24A1
公称尺寸 6，符号 V，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
直动
滑阀
连接图    ISO 4401-03-02-0-05
大压力 [bar]    350
大体积流量 [l/min]    80
活塞符号    符号 V
连接类型    板式结构
额定流量 [l/min]    16
标称尺寸    6
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 ±10 V
符合性说明    CE - 电磁兼容性 2014/30 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    2.64


力士乐REXROTH液压比例方向阀 4WREE6V08-3X/V/24A1
R901496436 4WREE6V08-30/V/24A1
公称尺寸 6，符号 V，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
直动
滑阀
连接图    ISO 4401-03-02-0-05
大压力 [bar]    350
大体积流量 [l/min]    80
活塞符号    符号 V
连接类型    板式结构
额定流量 [l/min]    8
标称尺寸    6
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 ±10 V
符合性说明    CE - 电磁兼容性 2014/30 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    2.6


力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的先导式比例方向阀
4WRKE
规格 10, 16, 25, 27, 32, 35
组件系列 3X
大工作压力 350 bar
大流量 3000 l/min
带主控制阀芯电气位置反馈和集成电子元件 (OBE) 的先导式二级比例方向阀
调整体积流量的方向和大小
用比例电磁铁操纵
用于底板安装：孔图按 ISO 4401
电气位置反馈
弹簧对中的主控制阀芯
先导控制阀：单级比例方向阀
带位置控制的主级
4WRAP 6 W7.3X/G24… 型先导控制阀（一级）
先导控制阀是直动式比例阀。控制边的几何图元经过优化，可用作比例方向阀型号 4WRKE 的先导控制阀。比例电磁铁为带可拆卸线圈的耐压密闭型湿式插脚直流线圈。它们可将电流按比例转换为机械力。电流的增加会导致线圈磁力相应增加。所设线圈磁力将在整个控制行程中保持恒定。
先导控制阀主要由壳体、比例电磁铁和、控制阀芯和弹簧和组成。在非工作情况下，两个执行机构都连接到油箱。如果两个线圈中的一个或励磁，则磁力会将阀的控制阀芯向弹簧或移动。一旦超过遮盖量，便会堵塞两个执行机构中的一个与油箱的连接，转而连接压力腔。流体从 P 流向主级的控制腔。
4WRKE 型阀门是二级比例方向阀。它们控制流动方向和流量。主级是受位置控制的，这样，控制阀芯位置在流量较大的情况下也不会受液动力的影响。
这种阀门主要由先导控制阀、壳体、主控制阀芯、盖、对中弹簧、感应式位置传感器和减压阀组成。如果没有输入信号，则主控制阀芯就会被对中弹簧固定在中心位置。盖和中的两个控制腔通过控制阀芯连接到油箱。主控制阀芯通过感应式位置传感器连接到合适的控制电子元件。主控制阀芯的位置改变和放大器求和点控制值的改变，都能产生差动电压。比较控制值和理论值期间，通过电子元件确定可能的控制偏差，并向先导控制阀的比例电磁铁施加电流。电流会在线圈中产生不断通过推杆来操作控制阀芯的力。通过控制剖面激活的流量会导致主控制阀芯的调整。连接了感应式位置传感器内核的主控制阀芯会一直移动，直到理论值与控制值相符。在控制状态下，主控制阀芯处于力平衡状态并停留在该控制位置。控制阀芯行程和控制开口与控制值成比例改变。控制电子元件集成到阀门中。通过对阀门和电子元件进行调节，可以将批量生产设备导致的偏差保持在较低水平。
不得让油箱管路排空运行；在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
阀门特征
二级阀的基本设置包括我们的比例阀模块。“主级零电位”的零电位调节是工厂预设的，可以通过控制电子元件中的电位计，在公称行程的 ±30 % 范围内进行调节。拆下盖壳体前面的保护塞后，方可对集成控制电子元件进行检修。必须重新调节更换后的先导控制阀或控制电子元件。全部调节工作只能由的人员执行。
注意！
零电位更改可能导致系统损坏，故只能由的人员执行!
德国力士乐REXROTH比例阀订货号和型号：
R900704216 4WRKE10E100L-35/6EG24ETK31/A1D3M
R900722870 4WRKE10E100P-35/6EG24ETK31/A1D3M
R900757868 4WRKE10W6-100L-3X/6EG24EK31/F1D3M
R900704916 4WRKE16E200L-3X/6EG24ETK31/A1D3M
R900727361 4WRKE16E200L-35/6EG24EK31/A1D3M
R900751112 4WRKE16W8-125L-3X/6EG24EK31/F1D3M
R900711320 4WRKE16W8-200L-34/6EG24ETK31/A1D3M
R900704397 4WRKE16W8-200L-3X/6EG24K31/A5D3M
R901396450 4WRKE16W8-200L-3X/6EG24K31/F1D3V
R901004332 4WRKE16E1-200L-35/6EG24ETK31/A1D3M
R901087600 4WRKE16R3-200P-35/6EG24ETK31/F1D3M
R901129810 4WRKE16W6-125L-3X/6EG24K31/F1D3V
R900743953 4WRKE25W8-350L-3X/6EG24ETK31/F1D3M
R901072883 4WRKE27W8-500L-3X/6EG24K31/F1D3M

力士乐REXROTH比例阀R900722870
液压比例方向阀 4WRKE10E100P-3X/6EG24ETK31/A1D3M
R900722870 4WRKE10E100P-35/6EG24ETK31/A1D3M
公称尺寸 10, , 符号 E, , 通过集成电子元件实现电气控制
高性能范围内的工业液压阀，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度
滑阀
由伺服电动机控制的
内部先导油供应、内部先导油回油
具有精细控制范围的特性曲线线性
产品属性
连接图    ISO 4401-05-05-05
产品系列    4WRKE
工作压力[bar]    315
流量[l/min]    170
滑阀符号    符号E
连接类型    底板安装
标称流量[l/min]    100
大小    10
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
无线连接    模拟，指令值±10 V
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    8.36

力士乐REXROTH液压比例方向阀 4WRKE16E200L-3X/6EG24EK31/A1D3M
R900727361 4WRKE16E200L-35/6EG24EK31/A1D3M
公称尺寸 16，符号 E，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地调节油流方向。通过内部活塞位置反馈实现高精度。
线性特性曲线
滑阀
先导式
内控供油，外控回油
连接图    ISO 4401-07-07-0-05
大压力 [bar]    350
大体积流量 [l/min]    460
活塞符号    符号 E
连接类型    板式结构
额定流量 [l/min]    200
标称尺寸    16
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 ±10 V
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    11.271


力士乐REXROTH液压比例方向阀 4WRKE10E100L-3X/6EG24ETK31/A1D3M
R900704216 4WRKE10E100L-35/6EG24ETK31/A1D3M
公称尺寸 10，符号 E，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地调节油流方向。通过内部活塞位置反馈实现高精度
线性特性曲线
滑阀
先导式
内控供油，内控回油
连接图    ISO 4401-05-05-0-05
大压力 [bar]    315
大体积流量 [l/min]    170
活塞符号    符号 E
连接类型    板式结构
额定流量 [l/min]    100
标称尺寸    10
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 ±10 V
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    8.391
REXROTH比例溢流阀DBEM30-71/350YG24K4M
