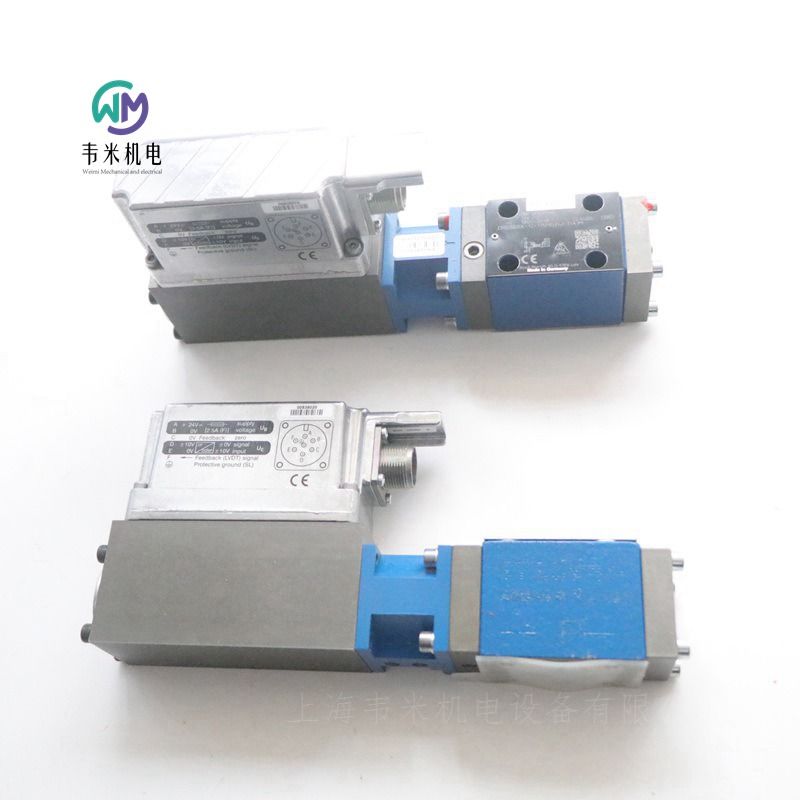

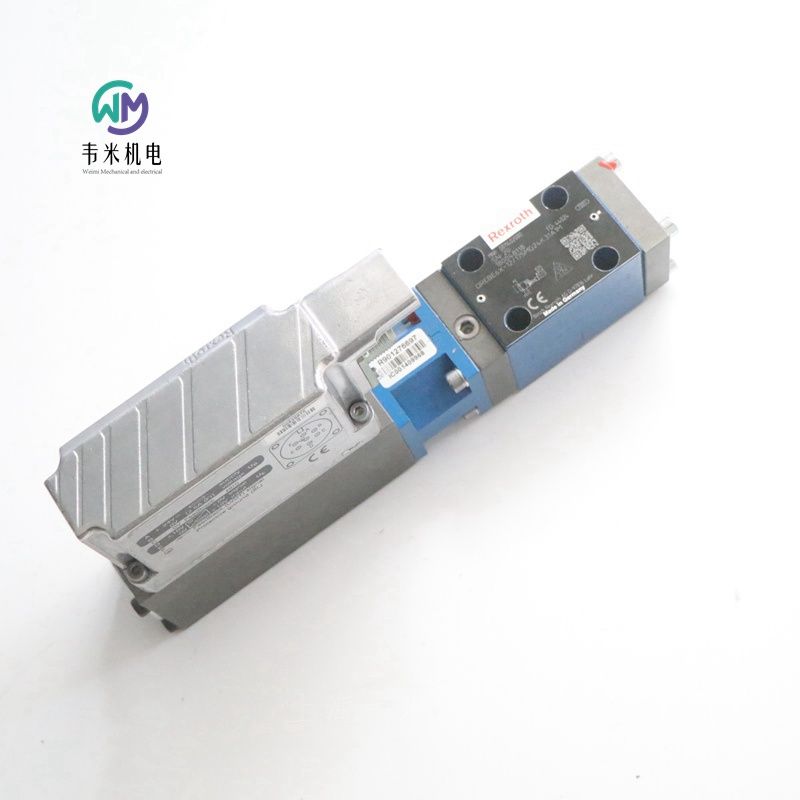

力士乐比例减压阀DREBE6X-12/175MG24K31A1M，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！
力士乐REXROTH比例减压阀0811402080
减压阀 DREBE6X-1X/175MG24K31A1M

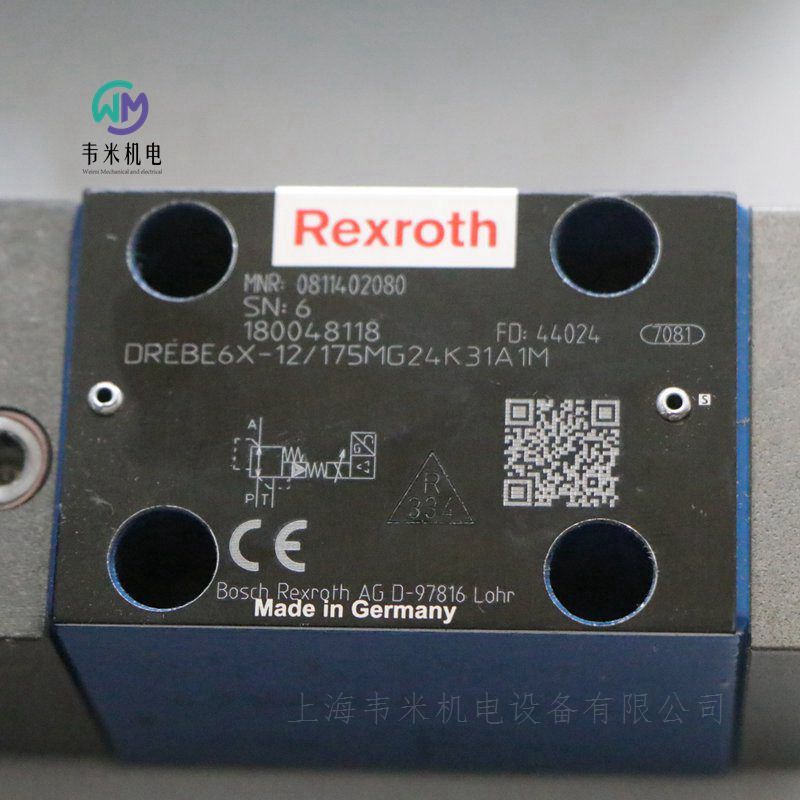

0811402080 DREBE6X-11/175MG24K31A1M
公称尺寸 6, , P → A, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。可靠地将压力降至指令值信号。
滑阀
由伺服电动机控制的
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 DREBE
工作压力[bar] 315
流量[l/min] 40
滑阀符号 P→A
连接类型 底板安装
大小 6.
驱动类型 带车载电子设备的电气
端口数 3.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的7极（6+PE）连接器
无线连接 模拟，命令值0…10 V
符合性说明 CE–根据EMC指令2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.68
力士乐REXROTH先导式比例减压阀，内置有电子控制单元(OBE)和位置反馈器
型号DREBE6X
通径(NG)6
设备系列1X
工作压力P315 bar,T 250 bar
体积流量40 l/min
特征
-具有位置反馈功能和内置式电子控制单元的先导阀，用于降低负载上的系统压力(控制油仅在内部)
-三通型式(P-A/A一T)，Pmin一PT
-可通过衔铁相对于压缩弹簧的位置进行调节
-位置可调，小滞后量<1%，执行时间短，参见技术参数
-即使当电子控制单元损坏时，也能程度地实现过压保护(线圈电流Ⅰ>Imax)
-用于阀板安装，安装孔符合ISO 4401-03-02-O-O5，安装板根据产品目录RC45053(单独订购)
-线缆插座根据DIN 43563-AM6，参见产品目录RD o80o8(单独订购)
-适用于内置式电子控制单元
CE，EMV规范EN 61000-6-2:2002-08和EN 61000-6-3:2002-08均能满足
U=24 Vnom
电气连接6P+PE
控制信号
标准型0...+10 V(A1)
变型4...20 mA (F1)
出厂时已校准阀特性曲线
概述
DREBE6X型比例减压阀为先导型式，主级为三通构造。通过Р将流量经过调节的控制油供应给先导阀(DBV-先导级)。
通过带有内置式电子控制单元的位置可调式比例电磁铁进行控制。使用这些阀可以根据设定值连续调节、降低A(负载)中的压力。
基本原理
通过电子控制单元确定某个设定值，对A中的系统压力进行调节。电子控制单元根据设定值，以克服弹簧力的方式控制电磁铁的位置。比例电磁铁根据弹簧特性曲线进行准确定位。通过流量调节阀,从Р将流量小于0.6 l/min的液压油供应给先导级。
将先导压力与A中的负载压力(外加弹簧力)进行比较和调节。弹簧使得T中的PAmin=P。
提供程度的过压保护
如果电子控制单元中出现故障，并且因此失控而超过了线圈电流(1ax），则主要由弹簧力来实现过压保护。
常规参数
结构型式
先导级 座阀
主级 滑阀
控制 具有位置调节功能的比例电磁阀，OBE
安装方式 板式连接，NG6安装孔 (ISO 4401-03-02-0-05)
安装位置 任意
环境温度范围 -20...+50℃
重量 3.3kg
抗振强度，试验条件 25g，三维随机振动试验(24小时)
液压参数(使用HLP46的测定值，⑧油=40°C士5°C)
液压油 符合DIN 51524...535标准的液压油，可根据需要使用其它介质
粘度范围
推荐值 20...100mm²/s
允许值 10...800mm²/s
液压油温度范围 -20...+70℃
液压油的允许污染程度清洁度等级根据ISO 4406 (c) 等级18/16/13 1
A中的调节压力(当Qmin= 1 Vmin 75 175 310bar
A中的小压力 0(相对)或者T中的压力bar
Р中的小入口压力bar pp=PA+=
工作压力接口P:315bar
压力接口T:250bar(B封闭)
控制油流量 0,6l/min大约(可调)
流量 40l/min
静态/动态参数滞后量 ≤1%调节压力
加工公差 ≤士5%调节压力
执行时间
100%信号变化 50ms
10%信号变化 20ms
温度波动 <1%当AT= 40℃
电气参数，集成于阀中的电子控制单元
相对通电持续率 100% ED
防护等级 lP65，根据DIN 40050和IEC14434/5
连接 线缆插座6P+PE,DIN 43563
电源电压 24 V一nom
端子A: 21 V=/40 V=
端子B:0V 波度2V=
功耗 电磁铁45 mm =40 VA
外部保险丝 2,5 AF
输入端，“标准"型A1 差分放大器，R =100 kS
端子D : Ue 0...+10 v
端子E∶ 0V
输入端，类型“mA信号”F1 负载,Rh=200Q
端子D:ID-E 4...20 mA
端子E:lD-E 电流回路Id-e反馈
对应于0V的差分输入电压 D→B E→B 18V
测试信号，类型“标准”A1 LVDT
端子F:UTest 0...+10 V
端子C: 基准电压0V
输入端，类型“mA信号”F1 外部负载200...50o上的LVDT信号4...20 mA
端子F∶IF-c 4...20 mA输出
端子C∶lF-c 电流回路lf-c反馈
推荐使用的电缆 参见插头针脚配置小于20 m 7 x0,75 mm²小于40 m 7 x 1 mm²
德国力士乐REXROTH比例减压阀订货号和型号：
0811402080 DREBE6X-1X/175MG24K31A1M
0811402081 DREBE6X-11/310MG24K31A1M
0811402082 DREBE6X-11/75MG24K31A1M
0811402083 DREBE6X-1X/175MG24K31F1M
0811402300 DREBE6X-1X/310MG24K0B5M
R901084277 DREBE6X-10/75MG24K31F1M
力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。
力士乐REXROTH溢流阀
R900423727 DBDS6K18/50
R900423727 DBDS6K1X/50
溢流阀，直动式
产品属性
产品系列分类 减压阀，直接操作
连接图 安装孔位DBD NG6
产品系列类型 DBD。K
工作压力[bar] 400
端口号 2.
流量[l/min] 50
正常位置 常闭
连接类型 旋入插装阀
安装螺纹 M28x1.5
标称流量[l/min] 50
驱动类型 手动驱动
调整选项 带六角头和保护帽的衬套
安装 G 1/4
密封材料 NBR
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
重量[kg] 0.38
力士乐REXROTH溢流阀DBDS6K1X/315
R900423725 DBDS6K18/315
减压阀，直接控制
旋入式阀门
工作压力400巴（5800磅/平方英寸）
流速50 l/min（13 gpm）
拧入孔M28x1,5
产品特性
产品系列的分类
减压阀，直接控制
连接类型 拧入孔DBD NG6
产品系列类型 DBD..K
压力[bar] 400
连接数 2.
体积流量[l/min] 50
正常位置 关闭，无电
阀锥阀 座椅设计
连接类型 旋入式阀
直接预控 直接控制
拧入孔 M28x1,5
额定流量【l/min】 50
调整选项 带六角和保护帽的插座
连接 G 1/4
密封材料 NBR
压力流体 HLP、HLP、hdpd、HVLP、HVLPD、HFC
产品类型 DBD..K
重量[kg] 0.386901
力士乐REXROTH溢流阀DBDS6K1X/100E
R900769369 DBDS6K1C/100E
标称尺寸6，P→T，机械操作
高功率范围的工业液压阀。可靠的压力限制到设定值
直动式
S6
锥形阀座设计中的连续压力阀
带保护帽的六角形
六角形
产品特性
连接类型 拧入孔DBD NG6
压力[bar] 100
体积流量[l/min] 52
活塞符号 P→T
连接类型 旋入式阀
标称尺寸 6.
操作类型 具有机械操作
连接数 2.
开关位置数量 2.
符合性说明 CE，压力设备指令2014/68/EU
压力流体 HLP，HLP
密封件 NBR
重量[kg] 0.54
力士乐REXROTH限压阀DBDS6G1X/200
溢流阀R900423719 DBDS6G1X/200
R900423719 DBDS6G1A/200
标称尺寸6，P→T，机械操作
高功率范围的工业液压阀。可靠的压力限制到设定值
直动式操作
S6
锥形阀座设计中的连续压力阀
带保护帽的六角形
六角形
产品特性
连接类型 管螺纹G1/4 ISO 228-1
压力[bar] 200
体积流量[l/min] 50
活塞符号 P→T
连接类型 螺纹连接
标称尺寸 6
操作类型 具有机械操作
连接数 2
开关位置数量 2
压力流体 HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M、Renosafe 500、Petrofer：Ultra-Safe 620、Houghton：Safe 620、Union：Carbide HP5046）
密封件 NBR
重量[kg] 1.561
力士乐REXROTH溢流阀DBDS6P1X/100
R900423728 DBDS6P1X/100
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直营
带六角头的套筒
六角外壳，带保护帽
S6
大压力 [bar] 100
大体积流量 [l/min] 50
活塞符号 P → T
连接类型 板式结构
标称尺寸 6
驱动类型 带机械操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.601
力士乐REXROTH溢流阀 DBDS6G1X/400
R900423721 DBDS6G1X/400
R900423721 DBDS6G1A/400
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直动式
带六角头的套筒
六角外壳，带保护帽
S6
大压力 [bar] 400
大体积流量 [l/min] 50
活塞符号 P → T
连接类型 螺纹接口
标称尺寸 6
驱动类型 带机械操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 1.581
力士乐REXROTH溢流阀
R900456823 DBDS6G1X/400V
R900456823 DBDS6G1A/400V
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图
管螺纹G1/4 ISO 228-1
产品系列 DBD.6-30
工作压力[bar] 400
流量[l/min] 50
滑阀符号 P→T
连接类型 螺纹连接
尺寸 6.
驱动类型 机械驱动
端口数量 2.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.57
力士乐REXROTH溢流阀 DBDS 6 K1X/315V
R900428388 DBDS6K1X/315V
溢流阀，直动式
插装阀
大工作压力 400 bar (5800 psi)
大流量 50 l/min (13 gpm)
插孔 M28x1.5
产品系列分类 溢流阀，直动式
产品系列类型 DBD.K
油口数量 2
大压力 [bar] 400
大体积流量 [l/min] 50
正常位置 常闭
阀心滑阀 阀座设计
连接类型 内旋紧式阀
直接 - 先导式 直动式
插孔 M28x1,5
额定流量 [l/min] 50
调整选项 衬套带六角和保护帽
油口 G 1/4
密封材料 FKM
液压油 HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
重量 [kg] 0.388701
力士乐REXROTH溢流阀DBDS10K1X/400
R900424152 DBDS10K18/400
R900424152 DBDS10K1C/400
溢流阀，直动式
插装阀
大工作压力 630 bar (9150 psi)
大流量 120 l/min (32 gpm)
插孔 M35x1.5
产品系列分类 溢流阀，直动式
产品系列类型 DBD.K
油口数量 2
大压力 [bar] 630
大体积流量 [l/min] 120
正常位置 常闭
阀心滑阀 阀座设计
连接类型 内旋紧式阀
直接 - 先导式 直动式
插孔 M35x1,5
额定流量 [l/min] 120
调整选项 衬套带六角和保护帽
油口 G 1/2
密封材料 NBR
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 0.55
力士乐REXROTH机械溢流阀DBDS10P1X/200
R900424157 DBDS10P1X/200
公称尺寸 10，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直动
带六角头的套筒
六角外壳，带保护帽
S10
大压力 [bar] 200
大体积流量 [l/min] 120
活塞符号 P → T
连接类型 板式结构
标称尺寸 10
驱动类型 带机械操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
印章 NBR
重量 [kg] 3.680
力士乐REXROTH溢流阀 DBDS20G1X/315
R900424174 DBDS20G1X/315
公称尺寸 20，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直营
带六角头的套筒
六角外壳，带保护帽
S20
大压力 [bar] 315
大体积流量 [l/min] 235
活塞符号 P → T
连接类型 螺纹接口
标称尺寸 20
驱动类型 带机械操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 6.8
力士乐REXROTH溢流阀DBDS20P1X/315
R900424278 DBDS20P1X/315
公称尺寸 20，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直动
带六角头的套筒
六角外壳，带保护帽
S20
大压力 [bar] 315
大体积流量 [l/min] 235
活塞符号 P → T
连接类型 板式结构
标称尺寸 20
驱动类型 带机械操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封 NBR
重量 [kg] 7.080
力士乐REXROTH机械溢流阀DBDS20K1X/315E
R900769391 DBDS20K1C/315E
公称尺寸 20，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直动式
带六角头的套筒
六角外壳，带保护帽
S20
大压力 [bar] 315
大体积流量 [l/min] 166
活塞符号 P → T
连接类型 内旋紧式阀
标称尺寸 20
驱动类型 带机械操作
连接数 2
开关位置数 2
符合性说明 CE 压力设备指令 2014/68/EU
液压油 HL,HLP
密封 NBR
重量 [kg] 1.080
力士乐REXROTH溢流阀DBDS20K1X/400
R900424203 DBDS20K18/400
R900424203 DBDS20K1X/400
溢流阀，直动式
插装阀
大工作压力 400 bar (5800 psi)
大流量 250 l/min (66 gpm)
插孔 M45x1.5
产品系列分类 溢流阀，直动式
产品系列类型 DBD.K
油口数量 2
大压力 [bar] 400
大体积流量 [l/min] 250
正常位置 常闭
阀心滑阀 阀座设计
连接类型 内旋紧式阀
直接 - 先导式 直动式
插孔 M45x1,5
额定流量 [l/min] 250
调整选项 衬套带六角和保护帽
油口 G 1
密封材料 NBR
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 0.924
力士乐REXROTH溢流阀 DBDS 20 K1X/200
R900424269 DBDS20K18/200
溢流阀，直动式
插装阀
大工作压力 400 bar (5800 psi)
大流量 250 l/min (66 gpm)
插孔 M45x1.5
产品系列分类 溢流阀，直动式
产品系列类型 DBD.K
油口数量 2
大压力 [bar] 400
大体积流量 [l/min] 250
正常位置 常闭
阀心滑阀 阀座设计
连接类型 内旋紧式阀
直接 - 先导式 直动式
插孔 M45x1,5
额定流量 [l/min] 250
调整选项 衬套带六角和保护帽
油口 G 1
密封材料 NBR
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
重量 [kg] 0.9
力士乐REXROTH溢流阀 DBDS 10 K1X/315
R900424150 DBDS10K1X/315
R900424150 DBDS10K18/315
R900424150 DBDS10K1C/315
溢流阀，直动式
插装阀
大工作压力 630 bar (9150 psi)
大流量 120 l/min (32 gpm)
插孔 M35x1.5
产品系列分类 溢流阀，直动式
产品系列类型 DBD.K
油口数量 2
大压力 [bar] 630
大体积流量 [l/min] 120
正常位置 常闭
阀心滑阀 阀座设计
连接类型 内旋紧式阀
直接 - 先导式 直动式
插孔 M35x1,5
额定流量 [l/min] 120
调整选项 衬套带六角和保护帽
油口 G 1/2
密封材料 NBR
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
产品类型 DBD.K
重量 [kg] 0.54
力士乐REXROTH溢流阀 DBDS6G1X/100
R900423717 DBDS6G1X/100
R900423717 DBDS6G1A/100
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。可靠限压至设定值
直动式
带六角头的套筒
六角外壳，带保护帽
S6
大压力 [bar] 100
大体积流量 [l/min] 50
活塞符号 P → T
连接类型 螺纹接口
标称尺寸 6
驱动类型 带机械操作
连接数 2
开关位置数 2
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M,Renosafe 500,Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
密封件 NBR
重量 [kg] 1.561
力士乐REXROTH不带电气位置反馈，不带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀
4WRA
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 75 l/min
不带电气位置反馈，带外部电子元件的直动式比例方向阀
控制液压油的流向和流量
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部控制电子元件进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体
带有压缩弹簧和的控制阀芯
带对中螺纹的线圈和
线圈断电后，通过压缩弹簧使控制阀芯保持在中心位置
通过为比例电磁铁通电直接对控制阀芯进行操作，例如控制线圈“b”
将控制阀芯与电气输入信号成比例地向左移动
通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
关闭线圈
控制阀芯在压缩弹簧的作用下返回到中心位置
带两个阀芯位置的阀门（型号 4WRA...A...）：
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有带 NG 6 的保护塞或带 NG10 的盖来代替第二个比例电磁铁。
注意：
不得让油箱管路排空运行。在相应的安装条件下，须安装一个预载阀（预载压力约为 2 bar）。
德国力士乐REXROTH比例换向阀订货型号：
R900925553 4WRA6EA07-23/G24N9K4/V
R900906262 4WRA6E07-23/G24N9K4/V
R900902095 4WRA6W30-23/G24N9K4/V
R900902095 4WRA6W30-22/G24N9K4/V
R900902097 4WRA10E60-2X/G24N9K4/V
R900907650 4WRA10W60-2X/G24N9K4/V
R900907650 4WRA10W60-22/G24N9K4/V
R901054483 4WRA10EA00-2X/G24K4/V-828
R901054483 4WRA10EA00-22/G24K4/V-828
0811403017 4WRBA10EA75-2X/G24K4/M-828
力士乐REXROTH液压比例方向阀
R900954408 4WRA10EA30-2X/G24K4/V
公称尺寸 10，符号 EA，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRA10
工作压力[bar] 315
流量[l/min] 75
滑阀符号 符号EA
连接类型 底板安装
标称流量[l/min] 30
尺寸 10
驱动类型 带外部电子设备的电气
端口数量 4.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 4.44
力士乐REXROTH液压比例方向阀
R900926985 4WRA10EA30-2X/G24N9K4/V
公称尺寸 10，符号 EA，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRA10
工作压力[bar] 315
流量[l/min] 75
滑阀符号 符号EA
连接类型 底板安装
标称流量[l/min] 30
尺寸 10
驱动类型 带外部电子设备的电气
端口数量 4.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 4.42
力士乐REXROTH液压比例方向阀
R900954064 4WRA10EA60-2X/G24K4/V
公称尺寸 10，符号 EA，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRA10
工作压力[bar] 315
流量[l/min] 75
滑阀符号 符号EA
连接类型 底板安装
标称流量[l/min] 60
尺寸 10
驱动类型 带外部电子设备的电气
端口数量 4.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 4.44
力士乐REXROTH液压比例方向阀
R900917193 4WRA10EA60-2X/G24N9K4/V
公称尺寸 10，符号 EA，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRA10
工作压力[bar] 315
流量[l/min] 75
滑阀符号 符号EA
连接类型 底板安装
标称流量[l/min] 60
尺寸 10
驱动类型 带外部电子设备的电气
端口数量 4.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 4.35
力士乐REXROTH液压比例方向阀
R900954066 4WRA10W1-30-2X/G24K4/V
公称尺寸 10，符号 W1，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRA10
工作压力[bar] 315
流量[l/min] 75
滑阀符号 符号W1
连接类型 底板安装
标称流量[l/min] 30
尺寸 10
驱动类型 带外部电子设备的电气
端口数量 4.
切换位置数量 3.
电源电压 24伏直流电
电气连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 5.95
力士乐REXROTH液压比例方向阀
R900908299 4WRA10W1-30-2X/G24N9K4/V
公称尺寸 10，符号 W1，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
带隐蔽式辅助驱动装置
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRA10
工作压力[bar] 315
流量[l/min] 75
滑阀符号 符号W1
连接类型 底板安装
标称流量[l/min] 30
尺寸 10
驱动类型 带外部电子设备的电气
端口数量 4.
切换位置数量 3.
电源电压 24伏直流电
电气连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 5.96
力士乐REXROTH液压比例方向阀
R900954067 4WRA10W1-60-2X/G24K4/V
公称尺寸 10，符号 W1，电气带外接电子元件，24 V DC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRA10
工作压力[bar] 315
流量[l/min] 75
滑阀符号 符号W1
连接类型 底板安装
标称流量[l/min] 60
尺寸 10
驱动类型 带外部电子设备的电气
端口数量 4.
切换位置数量 3.
电源电压 24伏直流电
电气连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 5.96
力士乐比例减压阀DREBE6X-12/175MG24K31A1M
