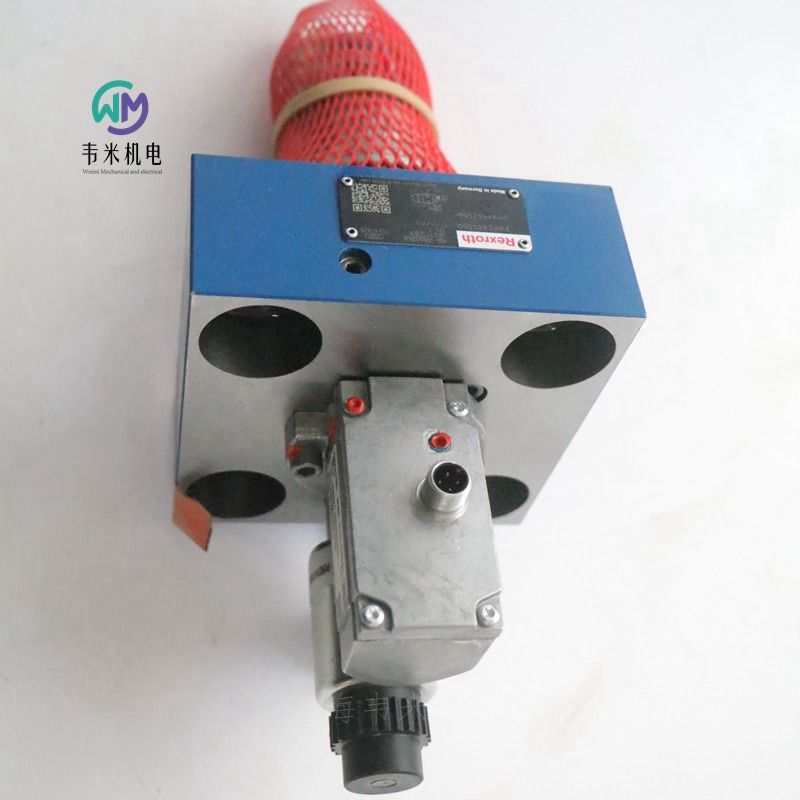

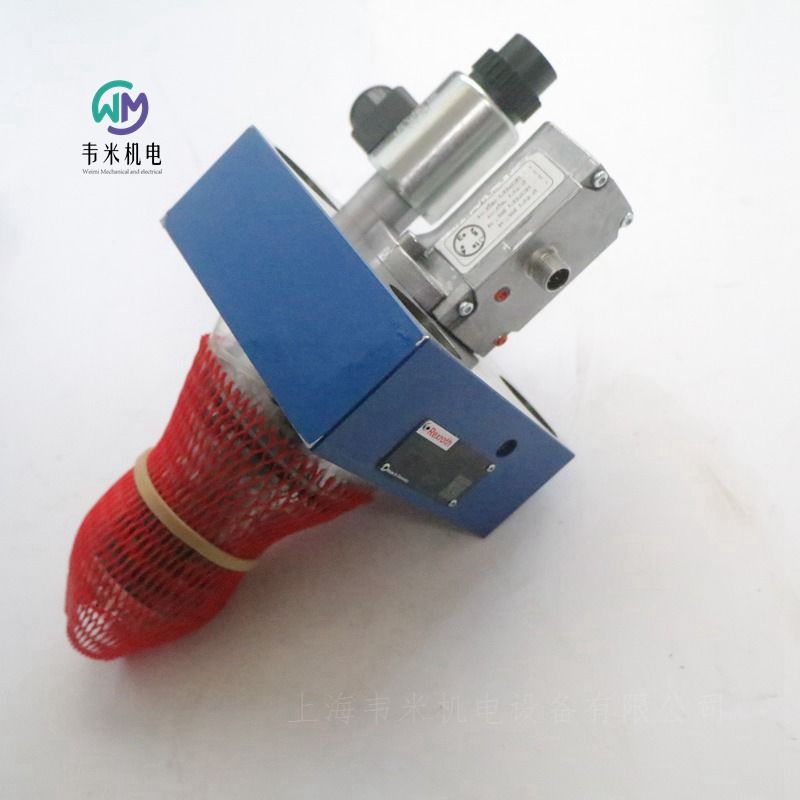

REXROTH插装式比例节流阀2WFC40S500L-10/M/K4，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

力士乐REXROTH比例插装阀

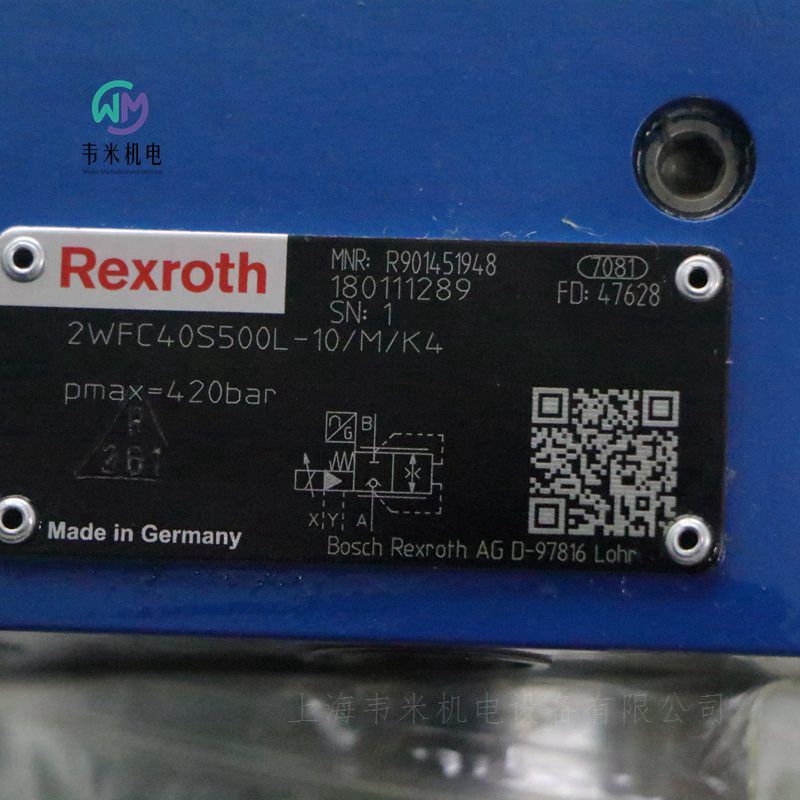

R901451948 2WFC40S500L-1X/M/K4
R901451948 2WFC40S500L-10/M/K4
规格 40，A → B，B → A，外接放大器，24 V DC
高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于外部活塞位置反馈，精度很高。
滑阀
先导式操作
线性流动特性
产品属性
连接图 ISO  7368-BD-10-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A–B，B–A
连接类型 插装阀
标称流量[l/min] 500
尺寸 40
驱动类型 带外部电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2+PE）
电气连接说明 符合DIN EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 7.17

力士乐带集成电子元件 (OBE) 或外部控制电子元件的先导式比例方向插装阀
2WFC; 2WFCE
温度范围  -20 … +60℃
大工作压力  420bar
大回流压力  100bar
建议粘度范围  20 … 100mm²/s
二位二通型号
强度：
-油压阻力高为 420 bar
-高耐振度（符合 DIN EN60068-2）
-环境温度高为 +60 °C
度：
-响应灵敏度高，滞后低
可靠性：
-质量高，设计成熟
标准化：
-安装尺寸符合 ISO 7368
-连接器/接口
柔性：
-可与压力补偿器连接，可提供压力补偿流量控制
安全性：
-断电、电缆中断或断开选通后，会进入主级故障安全位置
设置
2WFCE 型先导式比例方向阀基本构成包括：
盖
主级
带比例电磁铁的先导控制阀
带位置传感器和模拟接口的集成电子元件
集成电子元件 (OBE) 将控制值与主级 控制阀芯的位置理论值进行比较。在存在控制偏差的情况下，先导控制阀将激活控制线圈。以此调节控制阀芯。根据控制偏差的不同，主级 控制腔或者以先导油（主级已关闭）加压，或者已卸载（主级已打开）。控制偏差修正前，将通过控制值成比例地控制行程及节流孔横截面。
为保证正常运行，必须遵守以下条件：
流向 A → B（X 连接到 A）
流向 B → A（X 连接到 B）
电源电压故障
如果小电源电压发生故障或低于小电源电压，则启用将断开（接口 B1 和 G1）且在线圈导线电缆中断情况下，集成电子元件 (OBE) 将断开先导控制阀线圈的电源。主级控制阀芯 通过油口 X 处可用压力和主级弹簧力安全移动至其阀座位置并阻塞 A 和 B 之间的油液流动。
流量控制功能
先导式比例方向阀可与压力补偿器配合使用以提供压力补偿流量控制。
集成电子元件 (OBE)
功能
1. 接通程序/故障特性
施加 24  V 的电源电压之后，如果满足以下条件，则电子元件将准备就绪：
电源电压 UB > 18 V DC
线圈连接未中断
控制值线未中断且控制值 > 2.7 mA（仅指接口“G1”）
如果上述条件中有一个未得到满足，则控制器和输出级断路，并将插脚 11 （仅指接口“B1”和“G1”）的“准备就绪”信号设置为 0 V。
2. 理论值输出信号
电气接口“A1”（插脚 F）和“B1”（插脚 6）
“A1”：0.35 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -2.5 V 时，节流阀芯处于阀座位置
“B1”：0 V ... +10 V 对应于 0 % ... 100 % 的阀门开口；当理论值 < -1.5 V 时，节流阀芯处于阀座位置
电气接口“G1”（插脚 6）
4 mA ... +20 mA 对应于 0 % ... 100 % 的阀门开口；当理论值 < 2.7 mA 时，节流阀芯处于阀座位置
注意：
电子元件接口“A1”
在开口方向：若控制值 ≥ 0.5 V 时，则启用阀门
在闭合方向：控制值 ≤ 0.3 V 时（“阀座上”），阀门停用
在开口方向的电气接口“B1”和“G1”：
若已设置使能插脚 3，控制值 > -1 V（“B1”）或 > 2 mA（“G1”），则启用阀门
在闭合方向：若未设置插脚 3，控制值 < -1 V（“B1”）或 < 2 mA（“G1”）（“阀座上”），则停用阀门
德国力士乐REXROTH比例流量阀订货号和型号：
R901451532 2WFC16S125L-1X/M/K4
R901451532 2WFC16S125L-10/M/K4
R901451941 2WFC25S220L-1X/M/K4
R901451939 2WFC25S140Q-10/M/K4
R901451944 2WFC32S320L-1X/M/K4
R901451948 2WFC40S500L-1X/M/K4
R901451952 2WFC50S1000L-1X/M/K4
R901436211 2WFCE16S160L-1X/M/24G1
R901436210 2WFCE16S160L-1X/M/24B1
R901436207 2WFCE16S160L-1X/M/24A1
R901424816 2WFCE16S125L-1X/M/24B1
R901424816 2WFCE16S125L-10/M/24B1
R901430244 2WFCE16S125L-1X/M/24G1
R901387450 2WFCE16S125L-1X/M/24A1
R901430247 2WFCE25S220L-1X/M/24G1
R901388124 2WFCE25S220L-1X/M/24A1
R901388124 2WFCE25S220L-10/M/24A1
R901436213 2WFCE25S330L-1X/M/24A1
R901388127 2WFCE32S320L-1X/M/24A1
R901388127 2WFCE32S320L-10/M/24A1
R901430250 2WFCE32S320L-1X/M/24G1
R901430249 2WFCE32S320L-1X/M/24B1
R901436317 2WFCE40S940L-1X/M/24A1
R901436317 2WFCE40S940L-10/M/24A1
R901388128 2WFCE40S500L-1X/M/24A1
R901430258 2WFCE40S500L-1X/M/24G1
R901436319 2WFCE40S940L-1X/M/24B1
R901388132 2WFCE50S1000L-1X/M/24A1
R901430271 2WFCE50S1000L-1X/M/24B1
R901430271 2WFCE50S1000L-10/M/24B1
R901436328 2WFCE50S1500L-1X/M/24G1
R901436328 2WFCE50S1500L-10/M/24G1
R901436321 2WFCE50S1500L-1X/M/24A1
R901436326 2WFCE50S1500L-1X/M/24B1
R901425071 STW0271-10/3WRCE40V000L-SG24K31C1M-106
0811402614 FESX32CA-1X/320LZ4M
0811402620 FESX40CA-1X/500LZ4M
0811402622 FESXE40CA-1X/500LK0B1M

力士乐REXROTH比例节流阀
R901430247 2WFCE25S220L-1X/M/24G1
规格 25，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高
滑阀
先导式操作
产品属性
连接图 ISO 7368-BB-08-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 220
尺寸 25
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，12极（11+PE）
电气连接说明 连接器12极（11+PE）符合EN 175201-804标准
连接性 模拟，指令值4…20mA
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.78

力士乐REXROTH节流控制
R901388124 2WFCE25S220L-1X/M/24A1
R901388124 2WFCE25S220L-10/M/24A1
规格 25，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高
滑阀
先导式操作
产品属性
连接图
ISO 7368-BB-08-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 220
尺寸 25
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
连接性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.78

力士乐REXROTH比例节流阀
R901436213 2WFCE25S330L-1X/M/24A1
规格 25，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于内部活塞位置反馈，精度很高。
滑阀
先导式操作
线性流动特性
产品属性
连接图 ISO 7368-BB-08-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A–B，B–A
连接类型 插装阀
标称流量[l/min] 330
尺寸 25
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
连接性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/欧盟RoHS指令2011/65/欧盟REACH法规（EC）第1907/2006号
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.76

力士乐REXROTH比例插装阀
R901388127 2WFCE32S320L-1X/M/24A1
R901388127 2WFCE32S320L-10/M/24A1
规格 32，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高
滑阀
先导式操作
产品属性
连接图 国际标准化组织7368-BC-09-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 320
尺寸 32
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
连接性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.77

力士乐REXROTH比例节流阀
R901430250 2WFCE32S320L-1X/M/24G1
规格 32，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高
滑阀
先导式操作
产品属性
连接图 ISO 7368-BC-09-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 320
尺寸 32
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，12极（11+PE）
电气连接说明 连接器12极（11+PE）符合EN 175201-804标准
连接性 模拟，指令值4…20mA
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.78

力士乐REXROTH比例节流阀
R901388128 2WFCE40S500L-1X/M/24A1
规格 40，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高
线性流动特性
滑阀
先导式操作
产品属性
连接图 ISO 7368-BD-10-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 500
尺寸 40
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
连接性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 7.4

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐REXROTH溢流阀 DBDS6K1X/200
R900423724 DBDS6K18/200
溢流阀，直动式
液压  阀门  插装阀  压力控制  溢流阀
工作压力 400 bar (5800 psi)
流量 50 l/min (13 gpm)
插孔 M28x1.5
插装阀
连接图    旋入孔 DBD NG6
产品系列分类    溢流阀，直动式
产品系列类型    DBD.K
工作压力. [bar]    400.0
油口数量    2
体积流量 [l/min]    50.0
正常位置    常闭
阀心滑阀    阀座设计
连接类型    拧入式插装阀
直接 - 先导式    直动式
插孔    M28x1,5
公称流量 [l/min]    50.0
驱动类型    通过手动致动
调整选项    衬套带六角和保护帽
油口    G 1/4
密封材料    NBR
液压油    HFC
HL
HLP
HLPD
HVLP
HVLPD
产品类型    DBD.K
重量 [kg]    0.39

力士乐REXROTH溢流阀
R900774573 DBDH6K1C/75E
R900774573 DBDH6K1X/75E
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
旋钮
H6
产品属性
连接图    安装尺寸DBD NG6
产品系列    DBD.6-30
工作压力[bar]    75
流量[l/min]    52
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL，HLP
密封    NBR
重量[kg]    0.58

力士乐REXROTH溢流阀
R900430311 DBDS20P1X/25
公称尺寸 20，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S20
产品属性
连接图    NG20底板安装
产品系列    DBD.6-30
工作压力[bar]    25
流量[l/min]    235
滑阀符号    P→T
连接类型    底板安装
尺寸    20
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    7.02

力士乐REXROTH溢流阀
R900423723 DBDS6K18/100
R900423723 DBDS6K1X/100
溢流阀，直动式
产品属性
产品系列分类
减压阀，直接操作
连接图
安装腔DBD NG6
产品系列类型    DBD..K
工作压力[bar]    400
端口号    2.
流量[l/min]    50
正常位置    常闭
连接类型    旋入插装阀
螺纹    M28x1.5
标称流量[l/min]    50
驱动类型    手动驱动
调整选项    带六角头和保护帽的衬套
接口    G 1/4
密封材料    NBR
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
产品类型    DBD..K
重量[kg]    0.38

力士乐REXROTH溢流阀
R900427601 DBDS10K1C/630
R900427601 DBDS10K1X/630
溢流阀，直动式
产品属性
产品系列分类
减压阀，直接操作
连接图    安装孔位DBD NG10
产品系列类型    DBD..K
工作压力[bar]    630
端口号    2.
流量[l/min]    120
正常位置    常闭
连接类型    旋入插装阀
螺纹    M35x1.5
标称流量[l/min]    120
驱动类型    手动驱动
调整选项    带六角头和保护帽的衬套
接口    G 1/2
密封材料    NBR
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
产品类型    DBD..K
重量[kg]    0.56

力士乐REXROTH溢流阀
R900424288 DBDS30K1C/315
R900424288 DBDS30K1X/315
溢流阀，直动式
产品属性
产品系列分类
减压阀，直接操作
连接图    安装腔DBD NG30
产品系列类型    DBD..K
工作压力[bar]    315
端口号    2.
流量[l/min]    330
正常位置    常闭
连接类型    旋入插装阀
螺纹    M60x2
标称流量[l/min]    330
驱动类型    手动驱动
调整选项    带六角头和保护帽的衬套
接口    G 1 1/2
密封材料    NBR
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
产品类型    DBD..K
重量[kg]    2.18

力士乐REXROTH溢流阀
R900424271 DBDS20K18/315
R900424271 DBDS20K1X/315
溢流阀，直动式
产品属性
产品系列分类
减压阀，直接操作
连接图    安装腔DBD NG20
产品系列类型    DBD..K
工作压力[bar]    400
端口号    2.
流量[l/min]    250
正常位置    常闭
连接类型    螺纹插装阀
螺纹    M45x1.5
标称流量[l/min]    250
驱动类型    手动驱动
调整选项    带六角头和保护帽的衬套
接口    G 1
密封材料    NBR
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
产品类型    DBD..K
重量[kg]    0.92

力士乐REXROTH溢流阀
R900424267 DBDS20K18/100
R900424267 DBDS20K1X/100
溢流阀，直动式
产品属性
产品系列分类
减压阀，直接操作
连接图    安装孔DBD NG20
产品系列类型    DBD..K
工作压力[bar]    400
端口号    2.
流量[l/min]    250
正常位置    常闭
连接类型    旋入插装阀
螺纹    M45x1.5
标称流量[l/min]    250
驱动类型    手动驱动
调整选项    带六角头和保护帽的衬套
接口    G 1
密封材料    NBR
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
产品类型    DBD..K
重量[kg]    0.9

力士乐REXROTH溢流阀
R900424149 DBDS10K18/200
R900424149 DBDS10K1X/200
溢流阀，直动式
产品属性
产品系列分类
减压阀，直接操作
连接图
安装通径  DBD NG10
产品系列类型    DBD..K
大工作压力[bar]    630
端口号    2.
大流量[l/min]    120
正常位置    常闭
连接类型    旋入插装阀
螺纹    M35x1.5
标称流量[l/min]    120
驱动类型    手动驱动
调整选项    带六角头和保护帽的衬套
接口    G 1/2
密封材料    NBR
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
产品类型    DBD..K
重量[kg]    0.52


力士乐REXROTH溢流阀
R900422543 DBDS30K18/25
R900422543 DBDS30K1X/25
溢流阀，直动式
产品属性
产品系列分类    减压阀，直接操作
连接图    安装腔DBD NG30
产品系列类型    DBD。K
大工作压力[bar]    315
端口号    2.
大流量[l/min]    330
正常位置    常闭
连接类型    旋入插装阀
螺纹    M60x2
标称流量[l/min]    330
驱动类型    手动驱动
调整选项    带六角头和保护帽的衬套
螺口    G 1 1/2
密封材料    NBR
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
产品类型    DBD。K
重量[kg]    1.97

力士乐REXROTH溢流阀
R900437348 DBDS6G1X/200V
R900437348 DBDS6G1A/200V
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图
管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
工作压力[bar]    200
流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.57

力士乐REXROTH溢流阀
R900423722 DBDS6G1X/50
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图
管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
工作压力[bar]    50
流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.57

力士乐REXROTH溢流阀
R900429224 DBDS6G1X/50V
R900429224 DBDS6G1A/50V
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图
管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
工作压力[bar]    50
流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.6

力士乐REXROTH溢流阀
R900433216 DBDS6G1X/315V
R900433216 DBDS6G1A/315V
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图
管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
工作压力[bar]    315
流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU（乙二醇+酯基）、HFDR
密封    FKM
重量[kg]    1.57

力士乐REXROTH溢流阀
R900423720 DBDS6G1X/315
R900423720 DBDS6G1A/315
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图
管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
工作压力[bar]    315
流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.57

力士乐REXROTH溢流阀
R900448375 DBDS6G1X/25V
R900448375 DBDS6G1A/25V
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图
管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
大工作压力[bar]    25
大流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油
HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.61


力士乐REXROTH溢流阀
R900423718 DBDS6G1X/25
R900423718 DBDS6G1A/25
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图    管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
大工作压力[bar]    25
大流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.56


力士乐REXROTH溢流阀
R900438640 DBDS6G1X/100V
R900438640 DBDS6G1A/100V
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
带保护帽的六角形
六角形
提升阀座设计中的比例压力阀
直接驱动
S6
产品属性
连接图    管螺纹G1/4 ISO 228-1
产品系列    DBD.6-30
大工作压力[bar]    100
大流量[l/min]    50
滑阀符号    P→T
连接类型    螺纹连接
尺寸    6.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU（乙二醇+酯基）、HFDR
密封    FKM
重量[kg]    1.56


力士乐REXROTH安全阀R900769434
溢流阀 R900769434 DBDH20K1X/315E
R983038038 DBDH20K1X/315IN010
公称尺寸 20，P → T，机械操作
高性能范围内的工业液压阀。可靠的压力限制到设定值
提升阀座设计中的比例压力阀
直接驱动
旋钮
H20
产品属性
连接图    安装腔DBD NG20
产品系列    DBD.6-30
压力[bar]    315
流量[l/min]    166
阀芯符号    P→T
连接类型    旋入插装阀
通径大小    20
驱动类型    带机械驱动
端口数量    2.
开关位置数量    2.
液压油    HL，HLP
密封    NBR
重量[kg]    1.06

力士乐REXROTH安全阀R900424201
溢流阀R900424201 DBDH6K1X/315
溢流阀，直动式
产品属性
产品系列分类    减压阀，直接操作
连接图    安装腔DBD NG6
产品系列类型    DBD。K
压力[bar]    400
端口数    2.
流量[l/min]    50
正常位置    常闭
滑阀提升阀    提升阀类型
直接-先导    直接作用
连接类型    旋入插装阀
孔    M28x1,5
标称流量【l/min】    50
驱动类型    手动驱动
调整选项    旋钮
端口    G 1/4
密封材料    NBR
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
重量[kg]    0.41

力士乐REXROTH溢流阀 DBDH6P1X/200
R900427242 DBDH6P1X/200
公称尺寸 6，P → T，机械操作
高性能范围内的工业液压阀。可靠的泄压设定压力。
产品属性
连接图    底板安装NG6
产品系列    DBD.6-30
压力[bar]    400
流量[l/min]    50
阀芯符号    P→T
连接类型    底板安装
大小    6.
驱动类型    手动驱动
端口数量    2.
开关位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.63

力士乐REXROTH安全阀
R900769369 DBDS6K1X/100E
高功率范围的工业液压阀。可靠的压力限制到设定值
带保护帽的六角形
六角形
锥形阀座设计中的连续压力阀
直接操作
S6
产品特性 连接图像
拧入孔DBD NG6
产品系列 DBD.6-30
压力[bar] 100.
体积流量[l/min] 52.
活塞符号 P→T
连接类型 旋入式阀
标称尺寸 6.
操作类型 具有机械操作
连接数 2.
开关位置数量 2.
符合性说明 CE，压力设备指令2014/68/EU
压力流体 HLP，HLP
密封 NBR
重量[kg] 0.54

力士乐REXROTH限压阀DBDS10K1X/100
R900424147 DBDS10K18/100
减压阀，直接控制
旋入式阀门
工作压力630巴（9150磅/平方英寸）
流速120 l/min（32 gpm）
拧入孔M35x1,5
产品特性
连接图像
拧入孔DBD NG10
产品系列的分类
减压阀，直接控制
产品系列类型
DBD..k
连接数    2.
压力[bar]    630
体积流量[l/min]    120
正常位置    关闭，无电
阀锥阀    插入式设计
连接类型    旋入式阀
直接预控    直接控制
拧入孔    M35x1,5
额定流量【l/min】    120
调整选项    带六角和保护帽的插座
连接    G 1/2
密封材料    NBR
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
重量[kg]    0.52

力士乐REXROTH限压阀DBDS6P1X/400
R900423731 DBDS6P1X/400
标称尺寸6，P→T，机械操作
高功率范围的工业液压阀。可靠的压力限制到设定值
直接操作
S6
锥形阀座设计中的连续压力阀
带保护帽的六角形
六角形
产品特性
连接类型    板组件NG6
压力[bar]    400
体积流量[l/min]    50
活塞符号    P→T
连接类型    板式结构
标称尺寸    6.
操作类型    具有机械操作
连接数    2.
开关位置数量    2.
压力流体    HLP、HLPD、HVLP、HVLPD、HFC（Fuchs：Hydrotherm 46M、Renosafe 500、Petrofer：Ultra-Safe 620、Houghton：Safe 620、Union：Carbide HP5046）
密封件    NBR
重量[kg]    1.621
REXROTH插装式比例节流阀2WFC40S500L-10/M/K4
