力士乐比例流量阀2FRE6B-22/25QK4MV，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

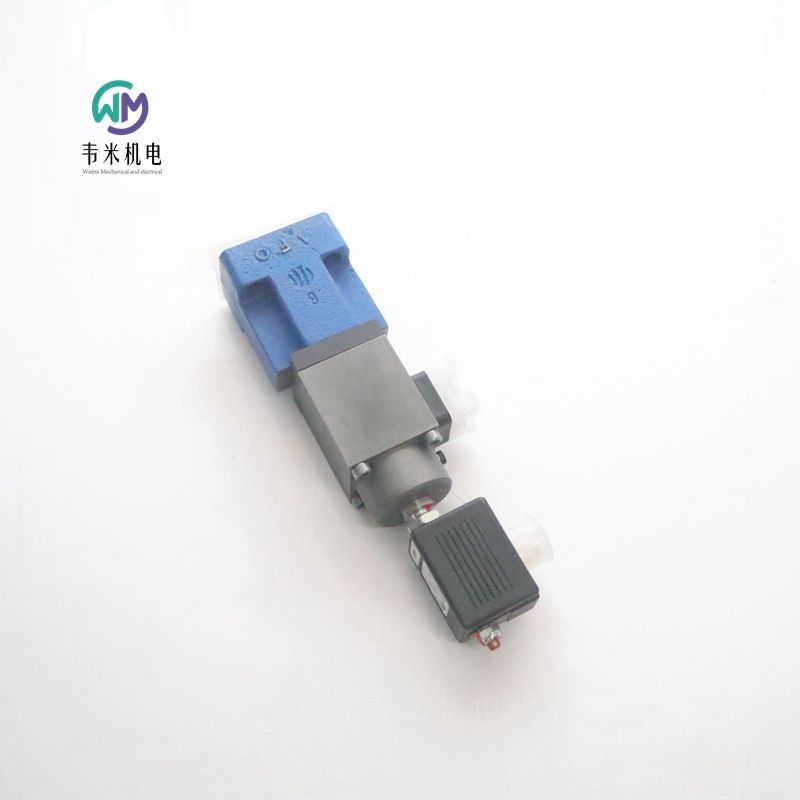

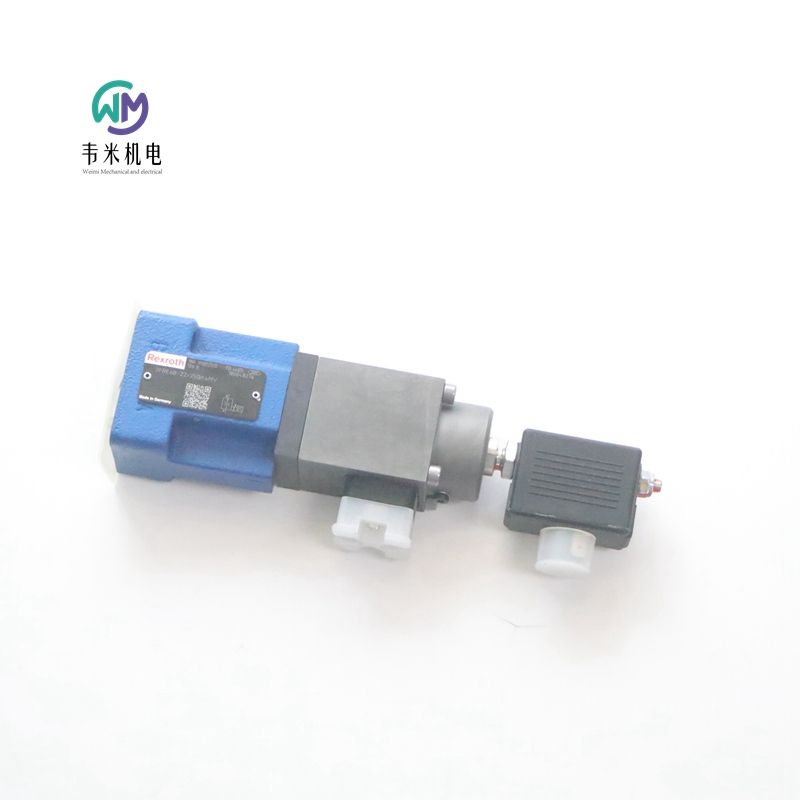

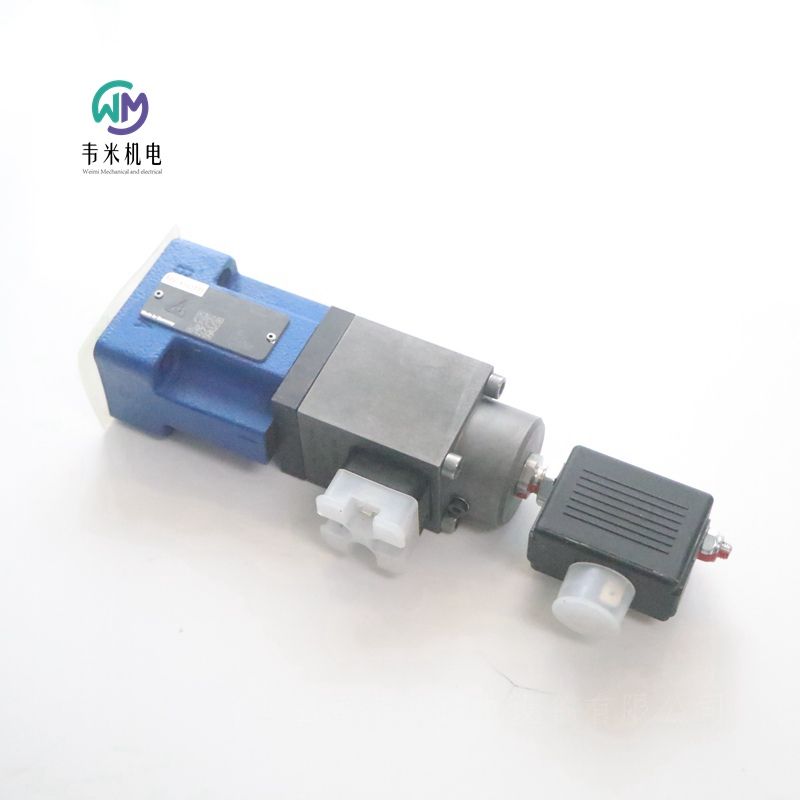

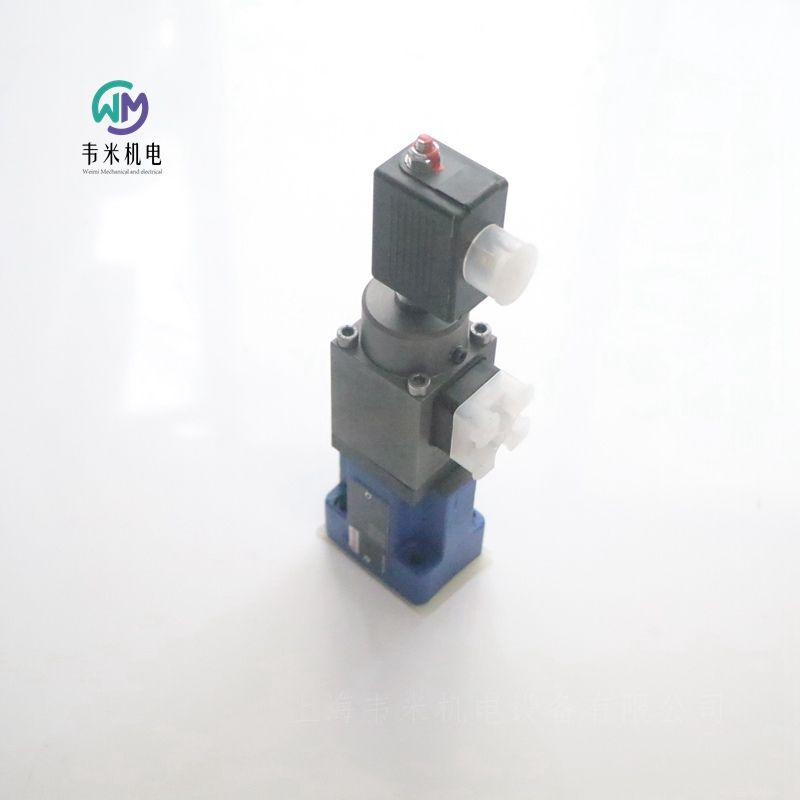

力士乐REXROTH比例流量控制阀 2FRE6B-2X/25QK4MV

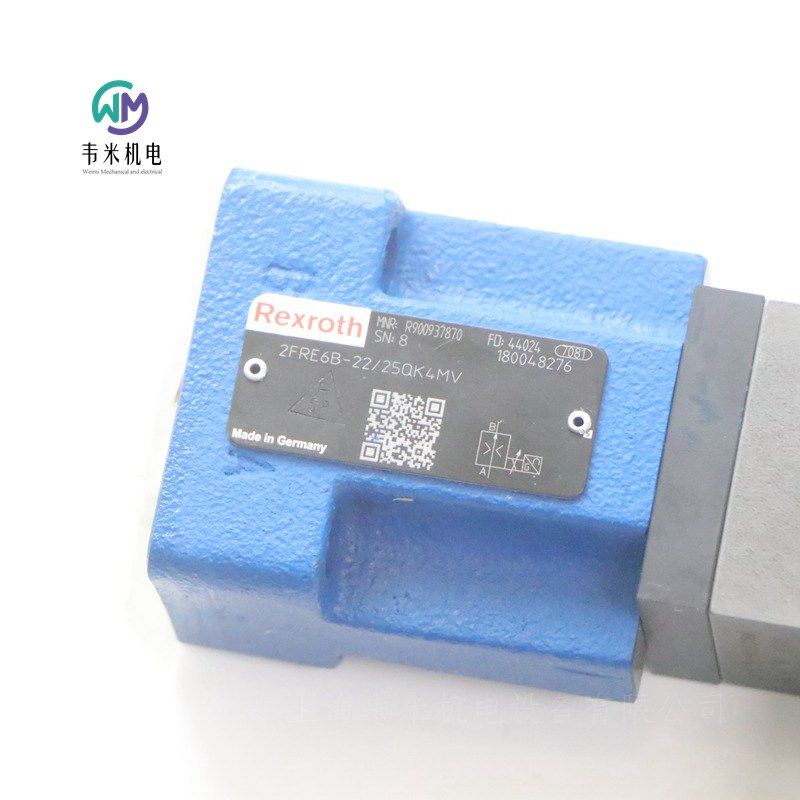

R900937870 2FRE6B-22/25QK4MV
规格 6，A → B，外接放大器，24 V DC
高性能范围内的工业液压阀。基于设定值信号的可靠油体积流量控制。
滑阀
先导式
连接图    ISO 4401-03-02-0-05
压力 [bar]    210
体积流量 [l/min]    25
活塞符号    A → B
连接类型    板材结构
标称尺寸    6
驱动类型    电气带外接电子元件
连接数    2
开关位置数    2
电源电压    24 VDC
电插头    设备插头 3 针 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封元件    FKM
重量 [kg]    2.08

力士乐REXROTH二通流量控制阀
2FRM
组件系列 3X
规格   10通径   16通径
重量   5.6kg   11.3kg
温度范围   -20 … +80°C
大工作压力 315 bar
小压差  3 … 7bar   5 … 12bar
大流量 160 l/min
粘度范围  10 … 800mm²/s
用于底板安装
油口安装面符合 DIN 24340 形式 G 和 ISO 6263
机械起动
压力补偿器行程限制，可选
启动跃变降低
通过流向调整板在双向上调速
2FRM 型流量控制阀是一种二通流量控制阀。它们用于保持流量稳定，通常不受压力和温度的影响。
通常，阀由壳体、节流孔衬套、带有可选行程限制 的压力补偿器、单向阀、型号 2FRM 中的调节元件及齿轮活塞传动装置和方向阀组成。从通道 A 到通道 B 的流量在节流点处节流。在型号 2FRM 中，节流剖面可通过机械转动调节元件上的曲线螺栓进行设置。速率可通过单向节流阀进行设置。为固定所需的调节范围，在齿轮活塞传动装置的两侧配备可调行程限制。含有上游压力补偿器，以确保流量在节流点处不受压力影响且保持稳定。
由于节流点采用了节流孔设计，因此不会受到温度的影响。
通过单向阀实现从通道 B 到通道 A 的自由回流。
调节流量只能从通道 A 流向 B。
为了在两个方向上控制流量，可在流量控制阀下安装一个 Z4S 型整流器叠加阀板。
德国力士乐REXROTH流量控制阀订货号和型号：
R900424887 2FRM10-31/10L
R900423251 2FRM10-3X/16L
R900423256 2FRM10-3X/25LB
R900420286 2FRM10-3X/50L
R900423261 2FRM10-3X/50LB
R900423261 2FRM10-31/50LB
R900423271 2FRM16-3X/60L
R900424905 2FRM16-3X/100L
R900420287 2FRM16-3X/100LB
R900424906 2FRM16-3X/160L
R900424902 2FRM16-32/160LB
R900427777 2FRM16-3X/160LV


力士乐REXROTH流量控制阀
R900423261 2FRM10-3X/50LB
R900423261 2FRM10-31/50LB
公称尺寸 10，A → B，B → A，机械操作
液压阀，流量控制阀，二通流量控制阀，机械流量控制阀
博世力士乐的流量控制阀将液压系统中的流量调节到机械设定值，从而影响液压驱动器的速度。
高性能范围内的工业液压阀。将流量可靠地控制到设定值。
直动式
带压力补偿器行程限制
带刻度的可锁定旋钮
产品属性
连接图    ISO 6263-06-03-*-13
产品系列    2FRM10
工作压力[bar]    315
流量[l/min]    50
滑阀符号    A→B，B→A
连接类型    底板安装
尺寸    10
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    3.36


力士乐REXROTH流量控制阀2FRM10-3X/10L
R900424887 2FRM10-31/10L
标称尺寸10，A→B，B→A，机械操作
高功率范围的工业液压阀。将体积流量可靠地调节到设定值。
直动式
无压力刻度行程限制
带刻度的可锁定表盘
产品特性
连接类型    ISO 6263-06-03-*-13
压力[bar]    315
体积流量[l/min]    10
活塞符号    A→B，B→A
连接类型    板式结构
标称尺寸    10
操作类型    具有机械操作
连接数    2
开关位置数量    2
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    3.350

力士乐REXROTH整流器叠加板R900425901
Z4S16-2X/
R900425901 Z4S16-20/
公称尺寸 16，带机械操作
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道A和B无泄漏堵塞
开启压力1.5巴
产品属性
连接图    ISO 6263
产品系列    Z4S 16
工作压力[bar]    315
流量[l/min]    160
滑阀符号    A→B
连接类型    叠加板
大小    16
驱动类型    机械驱动
端口数    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    8.2


力士乐REXROTH比例流量控制阀2FRE6B-2X/3QK4MV
R900933708 2FRE6B-22/3QK4MV
公称尺寸 6, A → B, 通过外部电子元件实现电气控制
高性能范围内的工业液压阀。基于设定值信号的可靠油体积流量控制。
滑阀
先导式
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    2FRE6
工作压力. [bar]    210
体积流量 [l/min]    3
活塞符号    A → B
连接类型    底板安装
标称尺寸    6
驱动类型    通过外部电子元件实现电气控制
连接数    2
开关位置数    2
电源电压    24 VDC
电插头    3 芯设备插头 (2 + PE)
电气连接说明    3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封件    FKM
重量 [kg]    2.08

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐REXROTH七芯插头R900021267
插入式接头 7P Z31 BF6-3PG11KSPEZ
匹配连接器，7 针连接器 (6 + PE) EN 175301-804
适用于带圆形接头的阀门。OEM配件。工业用途。
产品属性
产品系列    7P Z31
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
符合性说明    DIN 43563
重量[kg]    0.05

力士乐REXROTH带灯插头R901017022
插入式接头 3P Z5L M 12-240V SPEZ
匹配连接器，3 针 (2 + PE) EN 175301-803，带 LED，黑色
适用于带接头K4的阀门。OEM配件。工业用途。
产品属性
产品系列    3P Z5L
电源电压    12…240伏交流/直流
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
重量[kg]    0.04

力士乐REXROTH带灯插头R901017026
插入式接头 3P Z5L1 M 24V SPEZ
适用于带接头K4的阀门。OEM配件。工业用途。
产品属性
产品系列    3P Z5L1
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
重量[kg]    0.04

力士乐REXROTH接线盒R901017010
插入式接头 3P Z4 M GR SPEZ.
匹配连接器，3 针 (2 + PE) EN 175301-803，不带电路，灰色
适用于带接头K4的阀门。OEM配件。工业用途。
产品属性
产品系列    3P Z4
电源电压    12…240伏交流/直流
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
符合性说明    VDE、SEV、RoHS
重量[kg]    0.03

力士乐REXROTH压力开关插头R901017012
R901017012
插入式接头 4P Z14 M SW SPEZ
匹配连接器，3 针连接器 (2 + PE) EN 175301-803
适用于带接头K14的机械压力开关。OEM配件。工业用途。
产品属性
产品系列    4P Z14
电源电压    250伏交流/直流
电子连接器    连接器，4极（3+PE）
电气连接说明    符合EN 175301-803的连接器4极（3+PE）
符合性说明    RoHS指令2011/65/EUVDESVE
重量[kg]    0.04



力士乐溢流阀0532系列和R917系列
特点
管道安装和油路块安装的连接类型
调节方法，如手轮，不可调的，铅封的，带刻度旋钮的（带锁和不带锁）。
应用
输送搬运设备，农业机械领域，城市车辆和一般机械工程领域。
注意
符合压力设备指令 97/23/EG 且 "安全阀模型经 TÜV 德国技术检查机构认证" 的型号可用于保护液压蓄能器。
功能
此模型系列基于带阻尼活塞的阀座设计。冲孔阀座用于确保较高的密封性，阻尼活塞可防止阀发生任何振动。它可产生平稳的控制特性，也就是说，即便是在流量增加时，也能在很大程度上保持设置的开启压力。这可利用阀盘上液动力的效果实现，而随着流量的增加阀将持续打开。
可用的通用型号类型：
– 带和不带测试油口的管道安装壳体。
– 用于油路块安装的阀芯。
– 多种调节方法，如手轮，不可调的，铅封的，带刻度旋钮的（带锁和不带锁）。
– 阻尼活塞前配有单向阀，响应时间更快。
技术数据
设计 带阻尼的座阀
管路连接 用于管道安装和油路块安装
环境温度 –30...+80°C
压力介质 符合 DIN/ISO 的基本成分为矿物油的液压油
粘度 允许范围：10...800 mm2/s建议范围：20...100 mm2/s启动允许范围：...2000 mm2/s
压力介质温度 带 NBR 密封时 –30°C...+80°C；带 FKM 密封时 –15°C...+120°C。
过滤 符合 ISO/DIS 4406 的油污染等级 19/16。
工作压力 用于管路安装 P：大允许压力 350 bar，视负载变化和温度而定；T：大允许压力 210 bar（NBR）或 80 bar（FKM），视负载变化和温度而定。用于油路块安装 P：符合调定压力。T：NBR 大 210 bar，FM 大 80 bar
开启压力（公差 p标称 +5%） 在流量为 0.1 l/min 时设置
流量 大 120 l/min
德国力士乐REXROTH溢流阀订货型号：
0532004105
0532002014
0532002048
0532004208
0532001051
0532004007
0532002062
0532003003
0532002002
0532001174
0532002013
0532004205
0532002003
0532001043
0532002005
0532002012
0532003011


力士乐REXROTH溢流阀减压阀
直动式
DBD .. K
尺寸2
组件系列2X
大工作压力420巴
大流量2升/分钟
特征
旋入插装阀
6压力等级
4种调节类型，可选：
–六角形（部分带保护帽）
–带刻度的旋钮
–带刻度的可锁定旋钮
–手轮
防腐蚀设计
功能、部分、符号
DBD..K型压力阀是指安装在块体设计中的直接操作泄压阀。它们用于限制系统压力。系统压力可以通过调节类型无级设置。在初始位置，阀门关闭。通过控制管路和球，主端口中的压力作用在弹簧板上。如果主端口中的压力升高到压缩弹簧处设定的值以上，则球打开，液压油流入主端口。
版本“P”：
带铅封和保护帽的压力调节，适用于“S”型调节。
技术数据
概述
重量    约0.3kg
安装位置    任意
环境温度范围
–30+80°C（NBR密封件）
–20…+80（FKM密封件）
-45…+70（低温版）
MTTFD值符合EN ISO 13849 150...1200years
液压
大工作压力
输入    420 bar
输出    315  bar
大设定压力    25；50; 100; 200; 315; 420bar
大流量  2l/min（建议1.5）
液压油
粘度范围 10…800mm2/s
液压系统中须遵守为部件规定的清洁度等级。有效的过滤可以防止故障，同时延长组件的使用周期。
液压油的重要信息：
有关其他液压油使用的更多信息和数据，请联系我们。
可能存在关于技术阀数据（温度、压力范围、生命周期、维护间隔等）的限制，
等等）。
所用液压油的点火温度必须比高表面温度高50 K。
可生物降解和阻燃-含水：如果使用镀锌部件（如“J3”或“J5”型）或含锌部件，少量溶解的锌可能会进入液压系统，导致液压油加速老化。锌皂可能作为化学反应产物形成，这可能会堵塞过滤器、喷嘴和电磁阀，特别是在与局部热量输入有关的情况下。
阻燃-含水：
由于HFC液压油的空化倾向增加，与使用矿物油HLP相比，该部件的生命周期可能缩短30%。为了减少气蚀效应，建议（如果可能的话，具体针对安装）将端口T中的回流压力备份到部件压差的约20%。
力士乐REXROTH溢流阀订货号和型号：
R900203858 DBDA2K2X/100
R900208813 DBDA2K2X/100V
R900208780 DBDA2K2X/200
R900208815 DBDA2K2X/200V
R900225118 DBDA2K2X/25
R900986335 DBDA2K2X/25V
R900208779 DBDA2K2X/315
R900208793 DBDA2K2X/315V
R900208814 DBDA2K2X/420
R900208797 DBDA2K2X/420V
R900203857 DBDA2K2X/50
R900208798 DBDA2K2X/50V
R900208782 DBDH2K2X/100
R900203851 DBDS2K2X/100
R900203852 DBDS2K2X/200
R900203853 DBDS2K2X/315

力士乐REXROTH溢流阀
R900203853 DBDS2K2X/315
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级315巴
带保护帽的六角形
产品属性
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.23

力士乐REXROTH溢流阀
R900203852 DBDS2K2X/200
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
带保护帽的六角形
产品属性
产品系列    DBD.2
大工作压力[bar]    420
大流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.23

力士乐REXROTH溢流阀
R900203851 DBDS2K2X/100
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
带保护帽的六角形
产品属性
产品系列
DBD.2
大工作压力[bar]    420
大流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.23

力士乐REXROTH溢流阀
R900208782 DBDH2K2X/100
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
手轮
产品属性
连接图    安装尺寸DBD NG2
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.28

力士乐REXROTH溢流阀
R900208798 DBDA2K2X/50V
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值50巴
带刻度的可锁定旋钮
产品属性
连接图    安装尺寸DBD NG2
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.35

力士乐REXROTH溢流阀
R900203857 DBDA2K2X/50
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值50巴
带刻度的可锁定旋钮
产品属性
连接图    安装尺寸DBD NG2
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.35

力士乐REXROTH溢流阀
R900208797 DBDA2K2X/420V
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级420巴
带刻度的可锁定旋钮
产品属性
连接图    安装尺寸DBD NG2
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.35

力士乐REXROTH溢流阀
R900208814 DBDA2K2X/420
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级420巴
带刻度的可锁定旋钮
产品属性
连接图    安装尺寸DBD NG2
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.35

力士乐REXROTH溢流阀
R900208793 DBDA2K2X/315V
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级315巴
带刻度的可锁定旋钮
产品属性
连接图    安装尺寸DBD NG2
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.35

力士乐REXROTH溢流阀
R900208779 DBDA2K2X/315
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级315巴
带刻度的可锁定旋钮
产品属性
连接图    安装尺寸DBD NG2
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.35

力士乐REXROTH溢流阀
R900986335 DBDA2K2X/25V
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级25巴
带刻度的可锁定旋钮
产品属性
连接图    安装尺寸DBD NG2
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.35

力士乐REXROTH溢流阀
R900225118 DBDA2K2X/25
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力等级25巴
带刻度的可锁定旋钮
产品属性
连接图    安装尺寸DBD NG2
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.34


力士乐REXROTH溢流阀
R900208815 DBDA2K2X/200V
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
带刻度的可锁定旋钮
产品属性
连接图    安装尺寸DBD NG2
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.35

力士乐REXROTH溢流阀
R900208780 DBDA2K2X/200
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
带刻度的可锁定旋钮
产品属性
连接图    安装尺寸DBD NG2
产品系列
DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.36

力士乐REXROTH溢流阀
R900208813 DBDA2K2X/100V
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
带刻度的可锁定旋钮
产品属性
连接图
安装尺寸DBD NG2
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.35

力士乐REXROTH溢流阀
R900203858 DBDA2K2X/100
公称尺寸 2，P → T，机械操作
高性能范围内的工业液压阀。设定值的可靠压力限制
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
带刻度的可锁定旋钮
产品属性
连接图
安装尺寸DBD NG2
产品系列    DBD.2
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    旋入插装阀
尺寸    2.
驱动类型    机械驱动
端口数量    2.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.35

力士乐限压阀，直接控制DBD系列
规格 6 … 30
组件系列 1X
大工作压力 630 bar
大流量 350 l/min
用作拧入式插装阀（插件）
用于螺纹连接
用于底板安装
压力调节的调整类型，可选：
-六角套筒和保护帽
-旋钮
-手轮
-可锁定旋钮
防腐蚀设计
DBD 型溢流阀是一种直动式座阀。这些阀用于限制系统压力。
这些阀门主要由下列组件组成：套筒、弹簧、带有衰减柱塞的阀心（压力等级 25 bar … 400 bar）或滚珠（压力等级 630 bar）及调整类型。可使用调整类型 对系统压力进行无级调节。弹簧将阀心或滚珠推到阀座上。通道P连接到系统。系统中存在的压力将作用于阀心表面（或滚珠）。如果通道P中的压力超过弹簧 上设定的值，则阀心或滚珠背向弹簧 打开。此时，液压油从通道P流入通道T。阀心的行程受压花的限制。
为了在整个压力范围内实现良好的压力调节，整个压力范围已被分成了 7 个压力等级。一个压力等级对应于一个特定弹簧可设定的大工作压力。
注意：
调整类型 经过特别建构，可防止其丢失。得益于万向架的设计，调整类型 中的调节元件在卸载后会保持松动（可移动）状态。
压力等级“25”：尽管调整类型处于卸载状态，但若未确定小压力，则调节元件仍会在较小的弹簧力和/或回复力作用下“回到”停止状态。
在经过压力调节/提升后，可将调节元件再次拧入。
德国力士乐REXROTH溢流阀订货型号：
R900424198 DBDH6G1X/50
R900424196 DBDH6G1X/200
R983037947 DBDH6G1X/200IN010
R900424246 DBDH6P1X/100
R900427242 DBDH6P1X/200
R900424200 DBDH6K18/200
R900424201 DBDH6K18/315
R900430378 DBDH6P1X/25
R900424187 DBDH10P1X/315
R900449495 DBDH10G1X/315V
R900424111 DBDH20K18/315
R983038038 DBDH20K1X/315IN010
R900423718 DBDS6G1X/25
R900423722 DBDS6G1X/50
R900423717 DBDS6G1X/100
R900423719 DBDS6G1X/200
R900437348 DBDS6G1X/200V
R900433216 DBDS6G1X/315V
R900423721 DBDS6G1X/400
R900769384 DBDS6K1C/200E
R900423728 DBDS6P1X/100
R900423729 DBDS6P1X/200
R900423730 DBDS6P1X/315
R900423731 DBDS6P1X/400
R900423731 DBDS6P1A/400
R900459771 DBDS6P1X/400V
R900423723 DBDS6K18/100
R900423724 DBDS6K1X/200
R983037926 DBDS6K1X/200IN010
R900423726 DBDS6K1X/400
R900423725 DBDS6K18/315
R900769369 DBDS6K1C/100E
R900433216 DBDS6G1A/315V
R900424147 DBDS10K18/100
R900424745 DBDS10G1X/50
R900424738 DBDS10G1A/100
R900423814 DBDS10G1A/630
R900424158 DBDS10P1A/315
R900424157 DBDS10P1X/200
R900424158 DBDS10P1X/315
R900425660 DBDS10P1X/400
R900424267 DBDS20K18/100
R900424269 DBDS20K1X/200
R900424271 DBDS20K1X/315
R900424203 DBDS20K1X/400
R900769391 DBDS20K1C/315E
R900424278 DBDS20P1X/315
R901017079 DBDS20G1X/150E
R900424174 DBDS20G1X/315
R900746472 DBDS30G1A/200-170
R900424348 DBDH6G1X/400
R900423743 DBDS10G1X/25
R900424153 DBDS10K18/050
R900424149 DBDS10K18/200
R900424149 DBDS10K1C/200
R900424150 DBDS10K18/315
R900424150 DBDS10K1C/315
R900424152 DBDS10K18/400
R900427601 DBDS10K1X/630
R900424269 DBDS20K18/200
R900424271 DBDS20K18/315
R900424279 DBDS20P1X/400
R900424288 DBDS30K1C/315
R900429711 DBDS30P1X/25

力士乐REXROTH溢流阀DBDS30P1X/25
R900429711 DBDS30P1X/25
公称尺寸 30，P → T，机械操作
液压  阀门  压力阀  机械溢流阀  溢流阀
高性能范围内的工业液压阀。可靠限压至设定值
带保护帽的六角
六角
锥座设计的连续压力阀
直动式
S30
连接图    板式结构 NG30
产品系列    DBD.6-30
工作压力. [bar]    25.0
体积流量 [l/min]    350.0
活塞符号    P → T
连接类型    底板安装
标称尺寸    30
驱动类型    通过机械致动
连接数    2
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HFC
HL
HLP
HLPD
HVLP
HVLPD
密封件    NBR
重量 [kg]    14.28

力士乐REXROTH溢流阀DBDS20P1X/400
R900424279 DBDS20P1X/400
公称尺寸 20，P → T，机械操作
液压  阀门  压力阀  机械溢流阀  溢流阀
高性能范围内的工业液压阀。可靠限压至设定值
带保护帽的六角
六角
锥座设计的连续压力阀
直动
S20
连接图    板式结构 NG20
产品系列    DBD.6-30
工作压力. [bar]    400.0
体积流量 [l/min]    235.0
活塞符号    P → T
连接类型    底板安装
标称尺寸    20
驱动类型    通过机械致动
连接数    2
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046)
HL
HLP
HLPD
HVLP
HVLPD
密封件    NBR
重量 [kg]    7.15

力士乐REXROTH溢流阀DBDH6K1X/200
R900424200 DBDH6K18/200
溢流阀，直动式
液压  阀门  插装阀  压力控制  溢流阀
工作压力 400 bar (5800 psi)
流量 50 l/min (13 gpm)
插孔 M28x1.5
插装阀
连接图    旋入孔 DBD NG6
产品系列分类    溢流阀，直动式
产品系列类型    DBD.K
工作压力. [bar]    400.0
油口数量    2
体积流量 [l/min]    50.0
正常位置    常闭
阀心滑阀    阀座设计
连接类型    拧入式插装阀
直接 - 先导式    直动式
插孔    M28x1,5
公称流量 [l/min]    50.0
驱动类型    通过手动致动
调整选项    旋钮
油口    G 1/4
密封材料    NBR
液压油    HFC
HL
HLP
HLPD
HVLP
HVLPD
产品系列    卸载
产品类型    DBD.K
重量 [kg]    0.41

力士乐REXROTH溢流阀DBDS6K1X/400
R900423726 DBDS6K18/400
溢流阀，直动式
液压  阀门  插装阀  压力控制  溢流阀
工作压力 400 bar (5800 psi)
流量 50 l/min (13 gpm)
插孔 M28x1.5
插装阀
连接图    旋入孔 DBD NG6
产品系列分类    溢流阀，直动式
产品系列类型    DBD.K
工作压力. [bar]    400.0
油口数量    2
体积流量 [l/min]    50.0
正常位置    常闭
阀心滑阀    阀座设计
连接类型    拧入式插装阀
直接 - 先导式    直动式
插孔    M28x1,5
公称流量 [l/min]    50.0
驱动类型    通过手动致动
调整选项    衬套带六角和保护帽
油口    G 1/4
密封材料    NBR
液压油    HFC
HL
HLP
HLPD
HVLP
HVLPD
产品系列    卸载
产品类型    DBD.K
重量 [kg]    0.4
力士乐比例流量阀2FRE6B-22/25QK4MV
