AVENTICS压力传感器R412010766，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

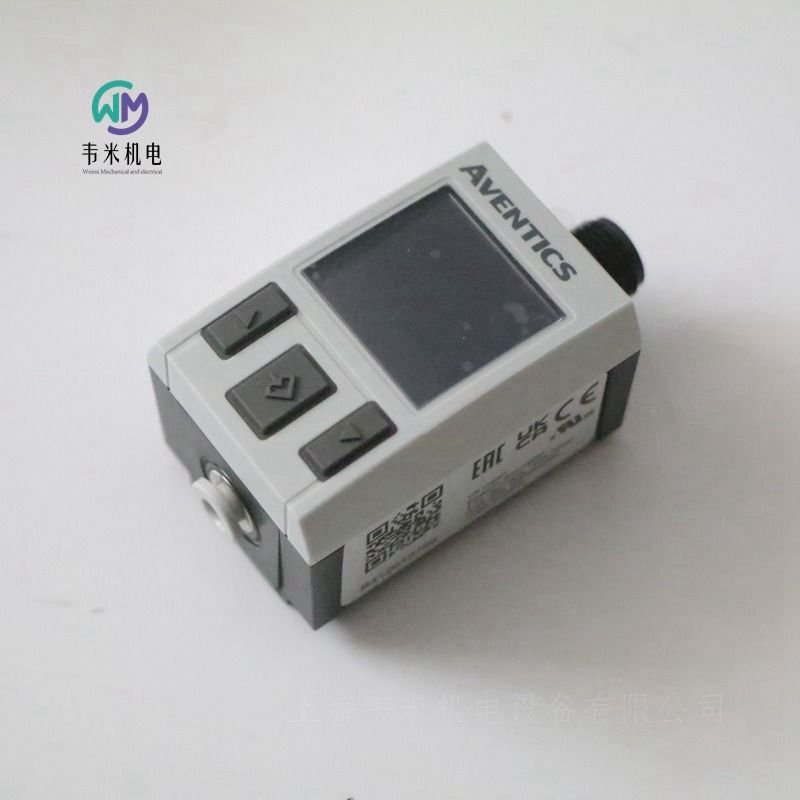

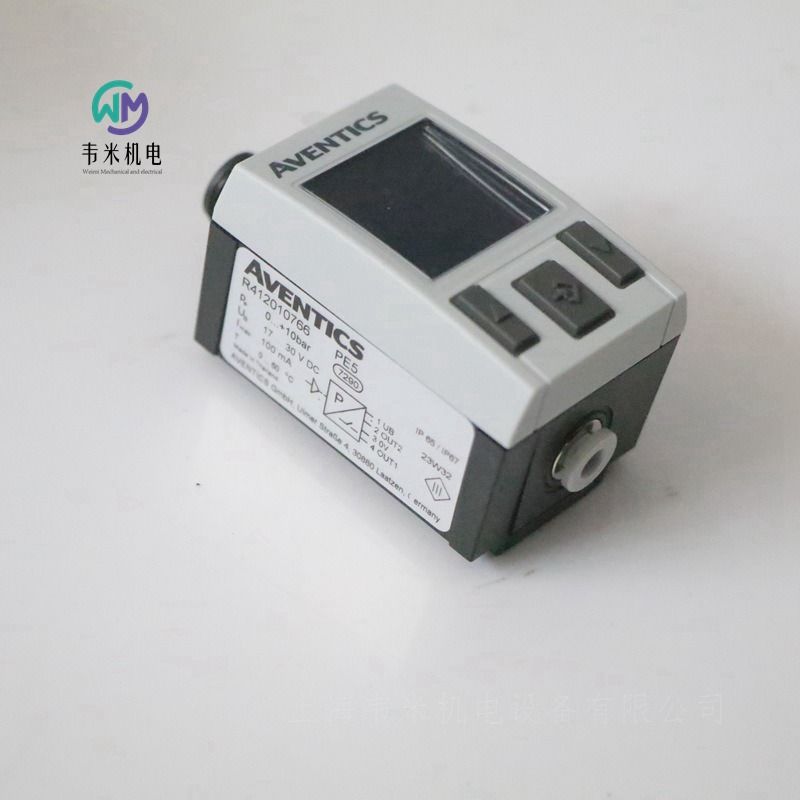

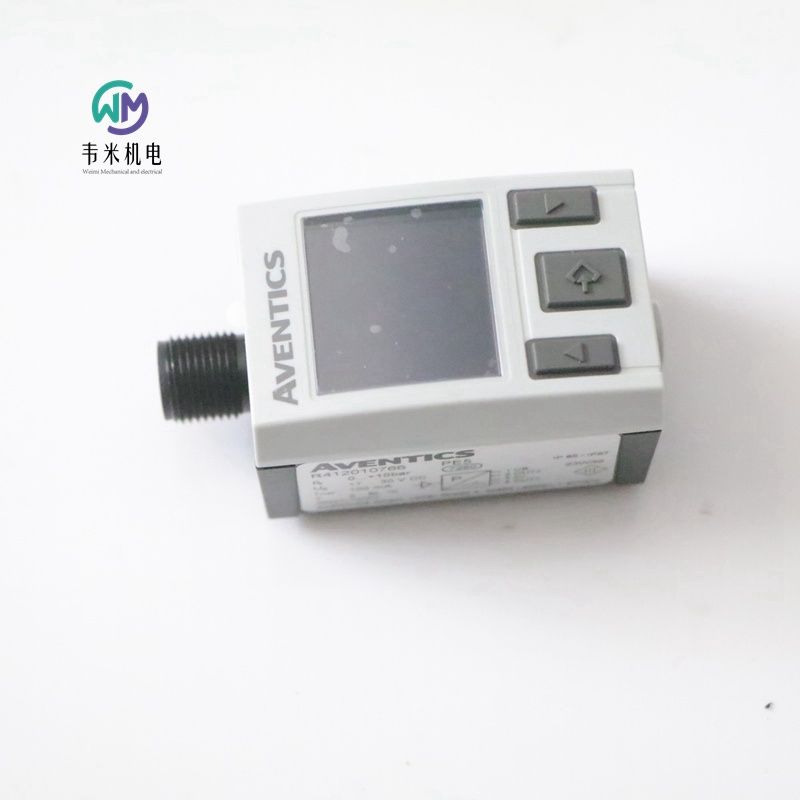

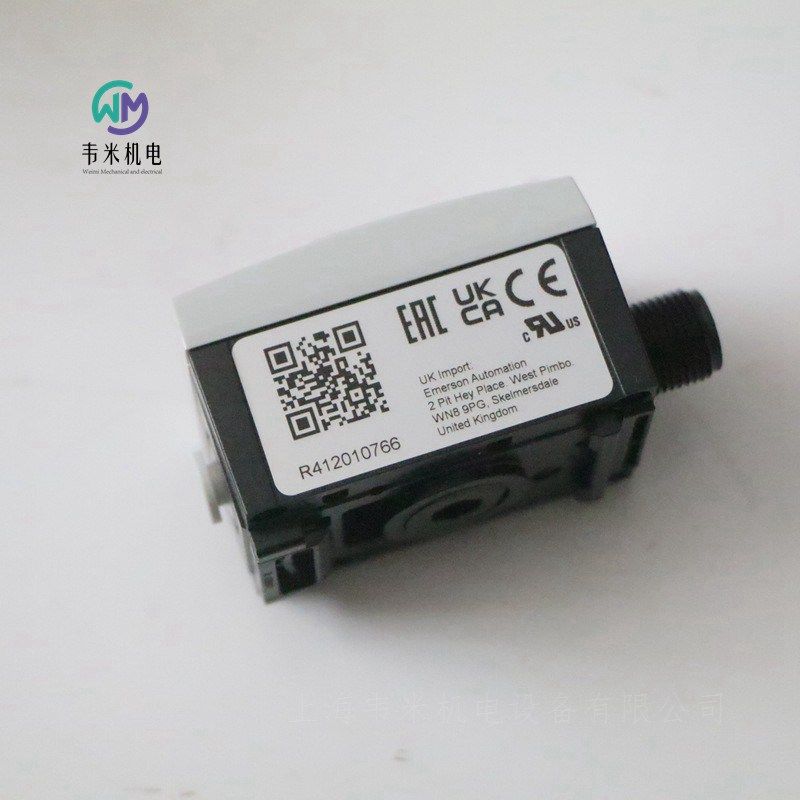

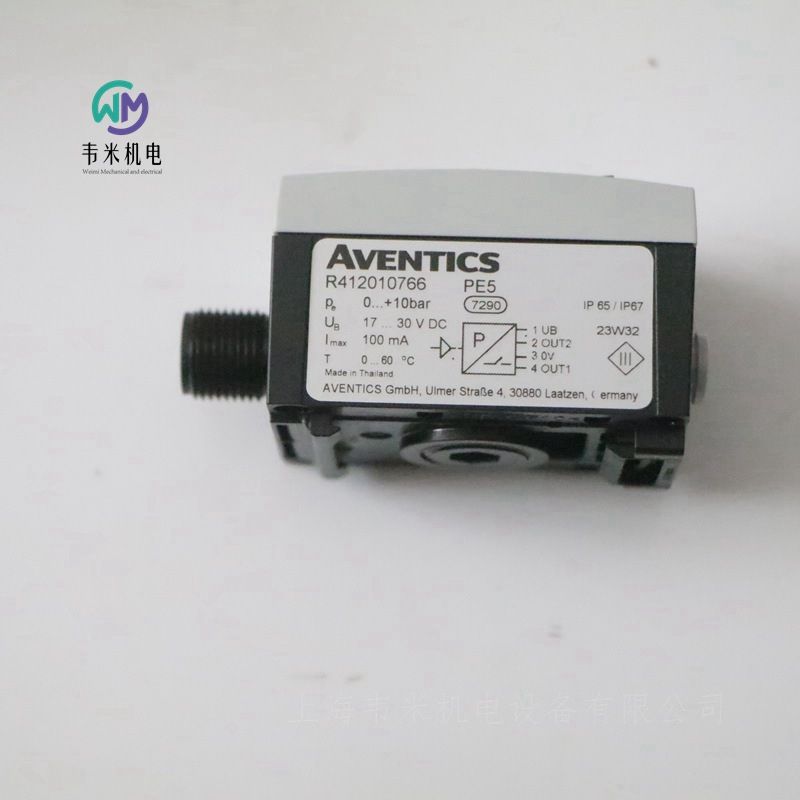

安沃驰AVENTICS压力传感器, 系列 PE5 R412010766
产品描述
PE5-PN-DA04-000-100-M12
特点
经简化的菜单导航符合 VDMA 标准
防护等级提高到 IP65 和 IP67
包含零点偏移功能
自由选择 PNP、NPN 和推拉式
电流和电压间开关的选项
UL 认证，无 PWIS
符合 CE、RoHS 和 Reach 标准
规格
工作电压 DC30 V DC
开关压力，*小值/0 bar
开关压力，*大值10 bar
合格证书符合 REACH 标准, 不含LABS, CE认证, RoHS, cULus
压缩空气接口型号快插接头
压缩空气连接Ø 4
环境温度0 °C
环境温度60 °C
介质温度值0 °C
介质温度值60 °C
介质压缩空气（ 40 μm）
压缩空气中的含油量 *大40 mg/m³
测量尺寸相对压力
显示LCD 显示器, 4位, 颜色可调：绿色或红色
显示可设置为kPa, psi, bar, MPa, inHg
开关逻辑电路常开/常闭(可调节)
超⌙压⌙保⌙险15 bar
冲击阻力 max.30 g
振动阻力5 g (10 - 150 Hz)
精度（100％满量程）±1,5% 10 - 30°C的温度范围, ± 2 % 包括温度波动
重复精度按%（相对于终值）± 0,2 %
转换时间< 5 ms
开关点调节范围0 ... 100%
返回连接点调节范围0 ... 100%
滞环可调节的

安沃驰AVENTICS压力传感器, 系列 PE5-R412010767
PE5-PN-G014-100-M12
结构特点 电子的
开关逻辑电路 常开/常闭(可调节)
外壳 聚碳酸酯
密封件材料 丙烯树胶
 CE认证,cULus,RoHS,符合 REACH 标准,不含LABS
防护等级 IP65,IP67 与 安装 接线
芯数 4-針
接口尺寸 M12x1
类型 多芯插头
压缩空气连接 G 1/4
压缩空气接口型号 内螺纹
类型  电子的
合格证书  CE认证 cULus RoHS 符合 REACH 标准 不含LABS
低 / 高环境温度  0 ... 60 °C
介质温度范围  0 ... 60 °C
介质  压缩空气（大 40 μm）
压缩空气中的大含油量  40 mg/m3
测量尺寸  相对压力
显示  LCD 显示器, 4位, 颜色可调：绿色或红色
显示可设置为  bar psi kPa MPa inHg
开关逻辑电路  常开/常闭(可调节)
冲击阻力 max.  30 g
振动阻力  5 g (10 - 150 Hz)
精度（100％满量程）  ±1,5% 10 - 30°C的温度范围 ± 2 % 包括温度波动
重复精度按%（相对于终值）  ± 0,2 %
转换时间  < 5 ms
开关点  调节范围0 ... 100%
返回连接点  调节范围0 ... 100%
滞环  可调节的
磁滞现象缓冲  可调节的
窗口功能  可调节的
工作电压DC 小/大  17 ... 30 V DC
模拟式输出端  0 - 10 V DC, 4 - 20 mA
静态电流 接收  <40 mA
模拟输出端线性  < 终值误差<±0,5%
负载电阻 max.  600 Ω
防短路能力  大 600 欧姆（电流输出端） 小 3 k 欧姆 (电压输出端)
固定方式  直接安装到 DIN 导轨或壁挂式安装 用于通过安装组件进行配电盘装配 通过电极双接头
防护等级  IP65 IP67 与 安装 接线
电子连接  多芯插头 M12x1 4-針
重量  0,04 kg
背面可替换的压力连接管  (G1/4) (用栓塞密封)
显示屏的颜色可调成红色或绿色
可在媒体中心下载压力传感器的 PE5 的 IO-Link 设备描述 (IODD)。

安沃驰AVENTICS压力传感器, 系列 PE5-R412010773
结构特点 电子的
开关逻辑电路 常开/常闭(可调节)
外壳 聚碳酸酯
密封件材料 丙烯树胶
 CE认证,cULus,RoHS,符合 REACH 标准,不含LABS
防护等级 IP65,IP67 与 安装 接线
芯数 4-針
接口尺寸 M12x1
类型 多芯插头
压缩空气连接 G 1/4
压缩空气接口型号 内螺纹
类型  电子的
合格证书  CE认证 cULus RoHS 符合 REACH 标准 不含LABS
低 / 高环境温度  0 ... 60 °C
介质温度范围  0 ... 60 °C
介质  压缩空气（大 40 μm）
压缩空气中的大含油量  40 mg/m3
测量尺寸  相对压力
显示  LCD 显示器, 4位, 颜色可调：绿色或红色
显示可设置为  bar psi kPa MPa inHg
开关逻辑电路  常开/常闭(可调节)
冲击阻力 max.  30 g
振动阻力  5 g (10 - 150 Hz)
精度（100％满量程）  ±1,5% 10 - 30°C的温度范围 ± 2 % 包括温度波动
重复精度按%（相对于终值）  ± 0,2 %
转换时间  < 5 ms
开关点  调节范围0 ... 100%
返回连接点  调节范围0 ... 100%
滞环  可调节的
磁滞现象缓冲  可调节的
窗口功能  可调节的
工作电压DC 小/大  17 ... 30 V DC
模拟式输出端  0 - 10 V DC, 4 - 20 mA
静态电流 接收  <40 mA
模拟输出端线性  < 终值误差<±0,5%
负载电阻 max.  600 Ω
防短路能力  大 600 欧姆（电流输出端） 小 3 k 欧姆 (电压输出端)
固定方式  直接安装到 DIN 导轨或壁挂式安装 用于通过安装组件进行配电盘装配 通过电极双接头
防护等级  IP65 IP67 与 安装 接线
电子连接  多芯插头 M12x1 4-針
重量  0,04 kg
背面可替换的压力连接管  (G1/4) (用栓塞密封)
显示屏的颜色可调成红色或绿色
可在媒体中心下载压力传感器的 PE5 的 IO-Link 设备描述 (IODD)。



安沃驰AVENTICS压力传感器, 系列 PE2-R412010851
结构特点 电子的
开关逻辑电路 滞后函数 常开/常闭（可设定）,窗口函数 常开/常闭（可设定）
外壳 铝材
密封件材料 氟-树胶
 CE认证,EMV
防护等级 IP65
芯数 5-針
接口尺寸 M12x1
类型 多芯插头
压缩空气连接  5x1,5
压缩空气接口型号 带O形环的法兰
类型  电子的
功能  1 x PNP, 2 x PNP 1 x PNP 以及 1 x 模拟
安装位置  任意
合格证书  CE认证 EMV
低 / 高环境温度  -10 ... 75 °C
介质温度范围  -10 ... 75 °C
介质  压缩空气 中性气体
测量尺寸  相对压力
显示  OLED
显示可设置为  bar 毫巴 psi kPa MPa %
开关逻辑电路  滞后函数 常开/常闭（可设定） 窗口函数 常开/常闭（可设定）
压力切换指示灯  2 发光二极管
冲击阻力 max.  30 g
振动阻力  5 g (10 - 150 Hz)
精度（100％满量程）  ± 1 % 包括温度波动
转换时间  < 10 ms 负载 < 100 kΩ > 10 ms 负载 > 100 kΩ
开关点  可调整 ≥ 0,5% ... 100% FS
返回连接点  可调整 0% FS bis SP -0.5% FS （或 +0.5% FS，当 SP < 0 时）
滞环  可调节的
开关/复位延迟  可调节的
工作电压DC 小/大  15 ... 32 V DC
模拟式输出端  1 x PNP， 1 x 4-20 mA
静态电流 接收  <50 mA
负载电阻 max.  600 Ω
防短路能力  短路保护
固定方式  通过直通孔
防护等级  IP65
电子连接  多芯插头 M12x1 5-針
重量  0,3 kg
菜单导航基于VDMA规范与一个附加的纯文本菜单。


安沃驰AVENTICS二位五通换向阀, 系列 CD04-5710300100
操作元件 单面气动操作
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
操作 气动
结构特点  滑阀，正重叠
操作  气动
密封原理  软密封
压缩空气连接  符合 ISO 228-1 标准
流量值  900 l/min
工作压力范围  -0,95 ... 10 bar
控制压力 小/大  3,5 ... 10 bar
低 / 高环境温度  -15 ... 65 °C
介质温度范围  -15 ... 65 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 1 mg/m3
在多线路导线板上的组装  P-导线板
重量  0,31 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。



安沃驰AVENTICS二位五通换向阀, 系列 ST-0820403002
锁定式 不可锁定
操作元件 单线圈
换向原理 5/2
结构特点 滑阀
 滚轮
外壳 不锈钢
额定流量Qn 280 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
压缩空气接口型号 内螺纹
操作 机械式
结构特点  滑阀
操作  机械式
封闭方式，封闭类型  不可锁定
换向原理  5/2
密封原理  金属密封
额定流量Qn  280 l/min
工作压力范围  -0,95 ... 10 bar
低 / 高环境温度  -15 ... 80 °C
介质温度范围  -15 ... 80 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  5 ... 25 mg/m3
安装螺钉  M4 带有内六角
拧紧螺栓的小扭力  2,5 Nm
说明：本产品只可用经过润滑的压缩空气运行。



安沃驰AVENTICS分气块, 系列 AS3-DIS-R412007251
版本 分气块4x
组成部分 分气块
外壳 聚酰胺
密封件材料 丙烯树胶
 适合ATEX
Qn 1-2 7250 l/min
Qn 1-3 5500 l/min
Qn 1-4 2300 l/min
Qn 1-5 2250 l/min
Qn 1-6 2300 l/min
压缩空气连接 G 1/2
结构特点  可以组装成块
组成部分  分气块
安装位置  任意
合格证书  适合ATEX
工作压力范围  0 ... 16 bar
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
重量  0,32 kg
为了能直接组装压力传感器，PE2系列以及PM1系列适用于法兰面
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。


安沃驰AVENTICS分气块, 系列 AS3-DIN-R412007255
版本 分气块4x
组成部分 分气块
外壳 聚酰胺
密封件材料 丙烯树胶
 适合ATEX
Qn 1-2 5100 l/min
Qn 1-3 3300 l/min
Qn 1-4 2250 l/min
Qn 1-5 2250 l/min
Qn 1-6 2250 l/min
压缩空气连接 G 1/2
结构特点  单向阀, 可以组装成块
组成部分  分气块
安装位置  任意
合格证书  适合ATEX
工作压力范围  0,4 ... 16 bar
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气 中性气体
重量  0,32 kg
止回阀前的4个附加排气口
适用于在 1、2、21、22 Ex 区内使用
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。
为了能直接组装压力传感器，PE2系列以及PM1系列适用于法兰面



安沃驰AVENTICS注油单元，电气操作, 系列 AS3-SSU-R412007287
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶
防护等级 IP65
Qn 1-2 3500 l/min
Qn 2-3 3200 l/min
额定流量Qn 3500 l/min
压缩空气 接口 人口 G 1/2
压缩空气 接口 出口 G 1/2
结构特点  提动阀, 可以组装成块
组成部分  加油阀, 二位三通换向阀，电气操作
额定流量  3500 l/min
额定流量 1-2  3500 l/min
额定流量 2-3  3200 l/min
工作压力范围  2,5 ... 10 bar
介质  压缩空气 中性气体
介质温度范围  -10 ... 50 °C
低 / 高环境温度  -10 ... 50 °C
先导  内部
密封原理  软密封
颗粒大小 max.  25 μm
根据标准 DIN EN 61140 评定的保护等级（安全等级） 带插头  IP65
暂载率  100 %
压力必须至少低于环境和介质温度15°C ，并且允许 的高温度为3°C 。
气动设备中的压力缓慢形成，这就是说，在供给压力突然消失之后，或者在紧急关机之后重新启动设备时，可以避免气压骤升或骤降。因此，气缸不会发生突然性的、危险性的运动。
ATEX可选： ATEX 标志取决于选择的先导阀。
不得将加注阀或加注单元安装至敞开的装置前（例如喷嘴、空气压缩机、空气门等等），因为此可阻挡部件的连接。
流动方向的变化 (从空气供给到左边在空气供应到右边) 由在垂直的轴旋转在180°的设施做。详细信息请参见操作说明书。


安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸3-5813180000
标准化 ISO 5599-1
尺寸 ISO 3
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀
外壳 铝材
密封件材料 丙烯树胶
防护等级 IP65
额定流量Qn 4800 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
结构特点  滑阀
带有导线盒的基础阀门  不带先导阀的基阀
先导  外部的 内部
密封原理  软密封
组合原理（闭锁原理）  单重底板原理
连接类型  底板连接
标准  ISO 5599-1, ISO 3
ATEX 类型 G  2G Ex mb II T4
ATEX 类型 D  2D Ex tD A21 T130°C
工作压力范围  -0,95 ... 16 bar
控制压力 小/大  3 ... 16 bar
低 / 高环境温度  -20 ... 70 °C
介质温度范围  -20 ... 70 °C
介质  压缩空气
颗粒大小 max.  50 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  4800 l/min
流动电导系数C  18,9 l/(s*bar)
防护等级 带接口  IP65
暂载率  100 %
安装螺钉  带内六方
拧紧螺栓的小扭力  10 Nm
重量  0,85 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位三通换向阀, 系列 DO35-0820005101
复位型 带弹簧复位
换向原理 3/2
结构特点 提动阀
密封件材料 氟-树胶
防护等级 IP65
接口尺寸 EN 175301-803, A型
类型 多芯插头
Qn 1-2 140 l/min
Qn 2-3 130 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点  提动阀
操作  电子
密封原理  软密封
工作压力范围  0 ... 10 bar
低 / 高环境温度  -10 ... 50 °C
介质温度范围  -10 ... 50 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量 1-2  140 l/min
额定流量 2-3  130 l/min
防护等级 带接口  IP65
暂载率  100 %
固定螺栓  M5
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 WV02-0820038103
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 500 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
先导  内部
密封原理  软密封
低 / 高环境温度  0 ... 50 °C
介质温度范围  0 ... 60 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  500 l/min
标准化电路接口  ISO 15217
防护等级 带接口  IP65
暂载率  100 %
在多线路导线板上的组装  PRS-导线板
固定螺栓  M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 WV02-0820038126
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 500 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 24 V
操作 电子
结构特点  滑阀，正重叠
操作  电子
先导  内部
密封原理  软密封
低 / 高环境温度  0 ... 50 °C
介质温度范围  0 ... 60 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  500 l/min
标准化电路接口  ISO 15217
防护等级 带接口  IP65
暂载率  100 %
在多线路导线板上的组装  PRS-导线板
固定螺栓  M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。

安沃驰AVENTICS二位五通换向阀, 系列 CD02-AL-0820038152
标准化 ISO 15407-1
尺寸 18 mm
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 450 l/min
压缩空气 接口 人口 VDMA 02底板
压缩空气 接口 出口 VDMA 02底板
工作电压DC 24 V
结构特点  滑阀，正重叠
先导  内部
密封原理  软密封
组合原理（闭锁原理）  底板原理
连接类型  底板连接
标准  ISO 15407-1, 18 mm
标准化电路接口  ISO 15217
低 / 高环境温度  0 ... 50 °C
介质温度范围  0 ... 60 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  450 l/min
防护等级 带接口  IP65
暂载率  100 %
安装螺钉  M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 CD02-AL-0820038153
标准化 ISO 15407-1
尺寸 18 mm
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 450 l/min
压缩空气 接口 人口 VDMA 02底板
压缩空气 接口 出口 VDMA 02底板
工作电压DC 24 V
结构特点  滑阀，正重叠
先导  内部
密封原理  软密封
组合原理（闭锁原理）  底板原理
连接类型  底板连接
标准  ISO 15407-1, 18 mm
标准化电路接口  ISO 15217
低 / 高环境温度  0 ... 50 °C
介质温度范围  0 ... 60 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  450 l/min
防护等级 带接口  IP65
暂载率  100 %
安装螺钉  M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。


安沃驰AVENTICS二位五通换向阀, 系列 CD02-AL-0820038157
标准化 ISO 15407-1
尺寸 18 mm
操作元件 单线圈
复位型 带弹簧复位/空气弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 铝材
密封件材料 丙烯树胶,氢化-丙烯腈-树胶
标准化电路接口 ISO 15217
防护等级 IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 450 l/min
压缩空气 接口 人口 VDMA 02底板
压缩空气 接口 出口 VDMA 02底板
工作电压DC 24 V
结构特点  滑阀，正重叠
先导  外部的
密封原理  软密封
组合原理（闭锁原理）  底板原理
连接类型  底板连接
标准  ISO 15407-1, 18 mm
标准化电路接口  ISO 15217
工作压力范围  -0,9 ... 10 bar
低 / 高环境温度  0 ... 50 °C
介质温度范围  0 ... 60 °C
介质  压缩空气
颗粒大小 max.  5 μm
压缩空气中的含油量  0 ... 5 mg/m3
额定流量Qn  450 l/min
防护等级 带接口  IP65
暂载率  100 %
安装螺钉  M3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
AVENTICS压力传感器R412010766
