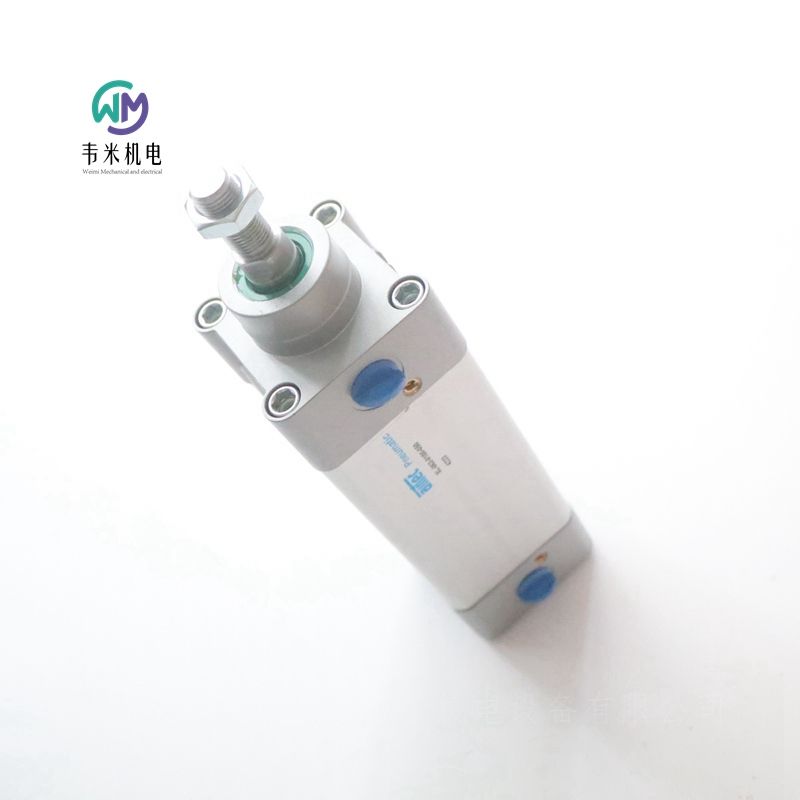

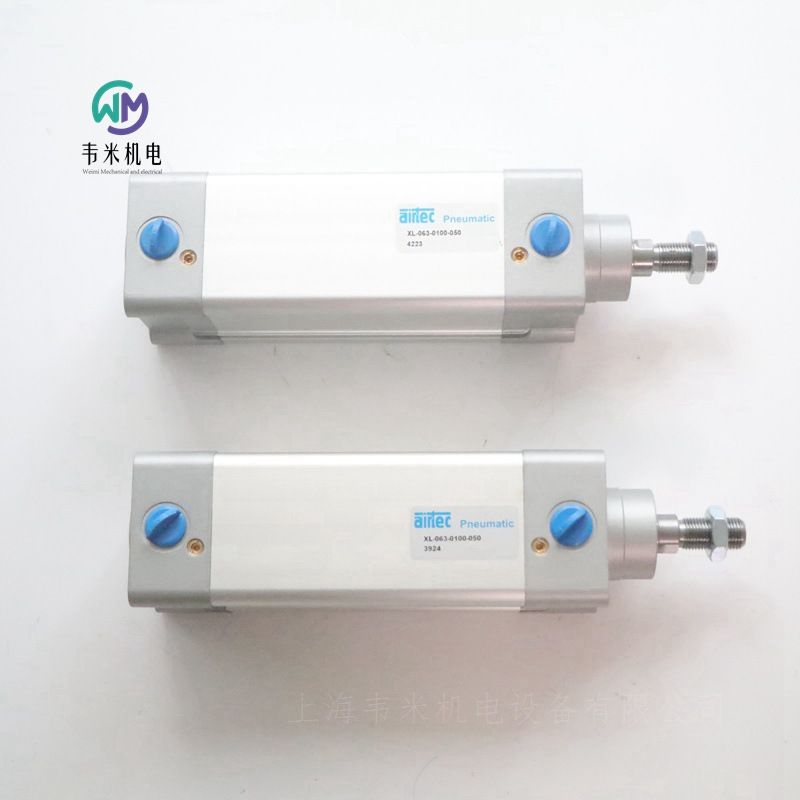

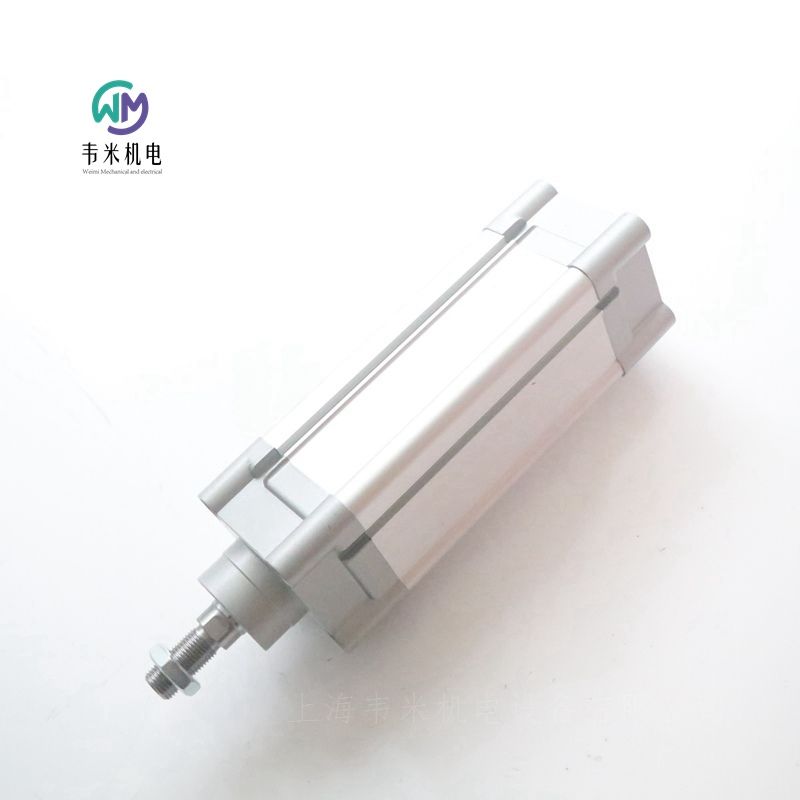

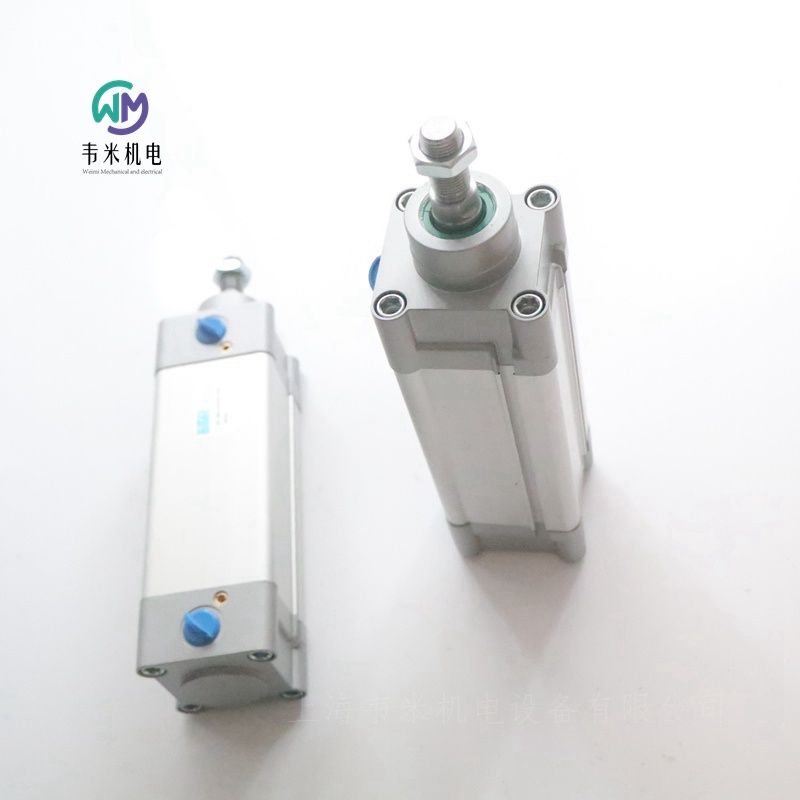

AIRTEC气缸XL-063-0100-050，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

德国AIRTEC爱尔泰克型材气缸XL系列
技术特点
直径：32 mm至125 mm
大行程：2.800 mm
温度范围：-20°C…+80°C
缓冲长度： 27...44mm²
接口：G1/8、G1/4、G3/8、G1/2
6bar时的理论作用力：420...6480N
活塞杆螺纹：M10x1.25、M12x1.25、M16x1.5、M20x1.5、M27x2
工作原理：1...10bar（14.5...145psi）
ATEX：可选
版本：
低温型-40°C…+80°C
高温型-10°C…+150°C
低摩擦设计
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
材料：
气缸管:铝材（阳极氧化处理)
端盖:压铸铝（涂漆处理)
活塞杆:镀铬（标准)–不锈钢
密封:PU/NBR
双作用气缸，两侧具有可调节的气动末端位置阻尼。带有位置检测功能，可通过气缸开关进行非接触式位置查询。
可根据要求提供特殊行程长度。
XL=基本版本。
XLBS=带气动制动的气缸。
XLR=锁紧装置缓冲。
000-不锈钢活塞杆
050-标准（镀铬锈钢活塞杆)
070-双活塞杆，活塞直径32-63 mm
400-不锈钢双头活塞杆
450-双头活塞杆，
设计与功能
双作用铝制气缸带有整套传感器槽、可调衬垫和接近传感器的永磁铁。传感器可以直接安装在铝制的槽中。标i淮行程长度参看下表，附加长度可按用户要求提供。
这个系列的阀门符合94/9/EG (ATEX)标准，设计为防爆型。
050, 054, 000, 004
双作用，两侧可调，气动末端位置阻尼，位置检测
152, 102
双作用，两侧可调，气动末端位置阻尼
450, 454, 400, 404
双作用，连续活塞杆，两侧可调，气动末端位置阻尼，位置检测
552, 502
双作用连续活塞杆，两侧可调，气动末端位置阻尼
德国爱尔泰克AIRTEC型材气缸订货型号：
XL-050-0075-050
XL-032-1000-050
XL-050-0160-050
XL-050-0320-050
XL-050-0100-050
XL-050-0025-050
XL-050-0050-050
XL-050-0200-050
XL-063-0100-050
XL-063-0320-050
XLBSP-125-1000-000

爱尔泰克AIRTEC气动元件：
气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。

阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀

压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。

真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。

传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。

连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。

爱尔泰克AIRTEC气动元件应用领域：
印刷和印染加工
化学工业
回收利用和垃圾处理
海洋能源
汽车
近海工程
交通技术
工程机械
采矿
水工钢结构
水泥工业
制糖工业
制浆和造纸
成型机床和压机
石油和天然气钻井设备（陆基）
切削机床
船舶技术
船厂设备
塑料机械和压铸机
装配和搬运
太阳能
道路车辆和商用车辆
橡胶加工
能源技术
波浪实验室
半导体和电子
舞台技术
物料搬运技术
物料搬运和转运技术
包装和加工
模拟技术
木材加工和处理
冶金
玻璃制造
隧道掘进机
农业和林业机械
卧式钻床
发动机
挖泥机
检测技术
矿石处理
运动中的结构
风能

德国AIRTEC电磁阀M-05系列
HN=手动修改。可在180°的范围内重定位。适用HN在端口2的同一侧提供标准阀门。
根据客户要求阀门不带接线盒时，标准线圈订货号的一位数字须在从1到4中改变。如果客户需要订购可选的接线盒，须分开订购。
设计与功能
订货时请注明电压。阀ME-05-312-HN适用于真空。
以下所有系列的阀可配防爆线圈，且符合欧洲94/9/1EQ(ATEX）防爆标准。
接口：G 1/8
通径： 6mm
材料：阀体:铝（阳极氧化)、密封圈:NBR和POM，内部零件:铝、不锈钢和黄铜。
防护等级：IP65根据标准EN 60529
AIRTEC二位三通电磁阀
M-05-310-HN
M-05-310-HN+23-SP-011-426
M-05-310-HN+108-030-0025
M-05-311-HN
M-05-311-HN DC24V
M-05-511-HN+23-SP-011-412
M-05-311-HN+108-030-1065
M-05-320-HN
ME-05-311-HN
ME-05-311-HN-142
ME-05-312-HN
ME-05-320-HN
MO-05-310-HN
MO-05-311-HN
AIRTEC二位五通电磁阀
M-05-510-HN
M-05-510-HN-142
M-05-511-HN
M-05-520-HN
AIRTEC三位五通电磁阀
M-05-530-HN
M-05-533-HN
M-05-534-HN
M-06-533-HN+23-SP-011-412
23-SP-011-1-712

德国AIRTEC电磁阀M-07系列
HN=手动修改。可在180°的范围内重定位。适用HN在端口2的同一侧提供标准阀门。
根据客户要求阀门不带接线盒时，标准线圈订货号的一个数字须在从1到4中改变。如果客户需要订购可选的接线盒，须分开订购。
设计与功能
订货时请注明电压。阀ME-07-511-HN-Q，ME-07-520-hN-Q适用于真空。(-0.95...10barl-14...175psi),
以下所有系列的阀可配防爆线圈，且符合欧洲94/9/1EQ(ATEX)防爆标准。
接口： G1/4
通径： 9mm
温度范围： -10...70℃
介质过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4级，仪器空气，不含侵蚀性添加剂。不同的压力露点必须至少比环境温度低10°C。
材料主体：铝（阳极氧化），塑料，密封件：NBR，内部零件：铝，钢
和塑料
防护等级IP 65，符合EN 60529
可提供符合2014/34/EU（ATEX）要求的阀门。（第10页）
材料:  阀体:铝（阳极氧化)，密封圈:NBR和POM，内部零件:铝、不锈钢和黄铜
防护等级: IP65根据标准EN 60529
AIRTEC二位三通电磁阀
M-07-310-HN
M-07-311-HN-012
M-07-310-HN+108-030-1160
M-07-310-HN 24VDC
M-07-311-HN
M-07-311-HN 24V
M-07-311-HN DC24V
M-07-311-HN AC230V
M-07-311-HN 230V 50-60Hz
M-07-311-HN+23-SP-011-427
M-07-311-HN+108-030-1065
M-07-320-HN
ME-07-311-HN
ME-07-312-HN
ME-07-312-HN 24V
ME-07-320-HN
MO-07-310-HN
MO-07-311-HN
AIRTEC二位五通电磁阀
M-07-510-HN
M-07-510-HN DC24V
M-07-510-HN AC230V
M-07-510-HN+23-SP-011-412
M-07-511-HN
M-07-520-HN
M-07-520-HN-427
M-07-520-HN+108-030-0026
M-07-511-HN+108-030-1160
M-07-511-HN+108-030-1065
M-07-511-HN-912
ME-07-511-HN
AIRTEC三位五通电磁阀
M-07-530-HN
M-07-530-HN-412
M-07-530-HN-23-SP-011-411 DC12V
M-07-530-HN+23-SP-011-427
M-07-533-HN
M-07-533-HN DC24V
M-07-533-HN+23-SP-011-412
M-07-534-HN
M-07-530-HN+108-030-1067

德国AIRTEC电磁阀M-20系列
技术特点
连接：M5
标称宽度：3 mm
流量： 220NL/min
温度范围：-10°C…+70°C
防护等级：IP 65
ATEX：无
阀门型号：
二位五通、三位五通
重量：0.1kg  0.3kg
可用电压：
直流：12V，24V
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力点须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
电动柱塞阀。接通电压后，阀门切换。这些阀门配备有手动应急操作。用螺丝刀驱动。
AIRTEC二位五通电磁阀
M-20-510-HN
M-20-520-HN
M-20-520-HN-412
M-21-510-HN
VS-20-510
AIRTEC三位五通电磁阀
M-20-530-HN
M-20-533-HN

德国AIRTEC爱尔泰克电磁阀MC-07系列
接口  气路板安装
通径  7mm
流量  1200Nl/min
压力  1.5...10bar
换向时间  开15ms  闭19ms
温度范围  -10...70℃
材料
阀体  铝（阳极氧化处理）、塑料
密封圈  NBR和POM
内部零件  铝、不锈钢、黄铜
防护等级  IP65，根据标准EN 60529
重量  0.470kg
德国AIRTEC爱尔泰克电磁阀型号：
MC-07-510-HN
MC-07-510-HN DC24V
MC-07-510-HN+23-SP-016-712
MG-07-510-HN-C12
MG-07-510-HN-C12-A

德国爱尔泰克AIRTEC电磁阀MC-20和MD-20系列
技术特点
连接：底板
标称宽度：3 mm
温度范围：-10°C…+70°C
防护等级：IP 65
压力：2.5...8bar
流量：220NL/min
接口：必须气路板安装
阀门版本：
二位五通、三位五通
可用电压：
直流：12V，24V
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
材料：外壳：铝阳极氧化，塑料，密封件：NBR和POM，内部零件：铝、不锈钢和Ms
保护等级：符合EN 60529的IP 65
电磁换向阀。接通电压后，阀门切换。阀门配有闭锁手动辅助执行机构。通过螺丝进行驱动。
底板安装用的安装螺钉和垫圈包含在交付范围内。
MC-20-510-HN 24V
MC-20-510-HN 24VDC
MC-20-510-HN+23-M-20-412
MC-20-510-HN-xxx
MC-20-510-PR-2373-01
二位五通，单线圈，空气弹簧复位
MC-20-520-HN-xxx
二位五通，双线圈
MD-20-510-HN-xxx
MD-20-510-HN 24V
二位五通，单线圈，空气弹簧复位，带排气扼流圈
MD-20-520-HN-xxx
二位五通，双线圈，带排气扼流圈
MC-20-530-HN-xxx
三位五通，中间位置关闭
MC-20-533-HN-xxx
三位五通，中间位置通风
-411  12VDC 1W
-412  24VDC 1W

德国AIRTEC电磁阀M-22系列
技术特点
连接接口：G 1/2
标称尺寸：14mm
温度范围：-10°C+70℃
防护等级：IP 65
ATEX：可选
阀门型号：
二位三通
二位五通、三位五通
可用电压：
直流：12V、24V
交流：24V、115V、230V
介质：符合ISO 8573-1:2010要求的过滤、无油和干燥压缩空气，等级7:2:4Ω，无腐蚀性成分。
材料外壳：铝阳极氧化，密封件：NBR和POM，内部零件：
铝、不锈钢和Ms
根据EN 60529，防护等级IP 65
可提供符合2014/34/EU（ATEX）的版本
电动柱塞阀。接通电压后，阀门切换。阀门配备有手动应急操作，由螺丝刀操作完成。
M-22-310-HN-XXX
二位三通，单线圈，空气弹簧
MO-22-310-HN-XXX
二位三通，单线圈，机械弹簧
M-22-311-HN-XXX
二位三通，单线圈，机械弹簧
MO-22-311-HN-XXX
二位三通，单线圈，机械弹簧
ME-22-311-HN-XXX
ME-22-311-HN DC24V
ME-22-311-HN+23-SP-011-412
二位三通，单线圈，辅助空气制动，机械弹簧
M-22-320-HN-XXX
二位三通，双线圈
ME-22-320-HN-XXX
二位三通，双线圈，辅助空气制动
M-22-510-HN-XXX
二位五通，单线圈，空气弹簧复位
M-22-511-HN-XXX
M-22-511-HN 24VDC
二位五通，单线圈，机械弹簧复位
ME-22-511-HN-XXX
二位五通，单线圈，辅助空气制动，机械弹簧
M-22-520-HN-XXX
M-22-520-HN DC24V
二位五通，双线圈
ME-22-520-HN-XXX
二位五通，双线圈，辅助空气制动，机械弹簧
M-22-530-HN-XXX
M-22-530-HN 24VDC
三位五通，双线圈，中心位置关闭
M-22-533-HN-XXX
三位五通，双线圈，中心位置打开
订货时请注明电压；阀ME-22-311-HN-Q和ME-22-320-HN-Q适用于真空。
所以阀可以配防爆线圈。符合欧洲94/9/1EQ（ATEX）防爆标准。

德国AIRTEC电磁阀MF-04系列
技术特点
标称宽度：3 mm
流量：  360NL/min
温度范围：-10°C…+70°C
防护等级：IP 65
阀门型号：
二位五通、三位五通
可用电压：
直流：12V，24V
交流：24V、115V、230V
连接接口：法兰位于（1、3和5）口和G1/8（2和4）口
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力点须至少比低环境温度低10°C。
材料外壳：铝阳极氧化和塑料
密封件：NBR和POM
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
重量：0.25kg  0.4kg
电动柱塞阀。接通电压后，阀门切换。这些阀门配有锁定手动辅助驱动装置。用螺丝刀驱动。
基板安装用安装螺钉和垫圈包含在交付范围内。
爱尔泰克AIRTEC二位五通电磁阀
MF-04-510-HN
MF-04-510-HN DC24V
MF-04-520-HN
爱尔泰克三位五通电磁阀
MF-04-530-HN
MF-04-533-HN

德国爱尔泰克AIRTEC阀岛RE-04系列
温度范围-10°C+70℃
介质：符合ISO 8573-1:2010要求的过滤、无油和干燥压缩空气，等级7:2:4Ω，无腐蚀性成分。
材料外壳：铝阳极氧化，密封件：丁腈橡胶
根据EN 60529，防护等级IP 65
阀门/基板系统，带有集电器连接、集成LED显示屏和保护电路。
根据EN 50022，阀端子可以法兰连接或安装在DIN导轨上。
阀门终端交付时已组装和测试。阀门根据其功能进行布置。高阶数字（MF-24-533-HN）连接至电气连接，低阶数字（MF-04-510-HN）
远程安装的锁定板（RE-04-V-EP）安装在远离连接的阀门后面。
订购时必须其他顺序。

德国爱尔泰克AIRTEC电磁阀MF-24系列
工作连接G1/8
标称宽度4 mm
温度范围-10°C+70℃
介质：符合ISO 8573-1:2010要求的过滤、无油和干燥压缩空气，等级7:2:4Ω，无腐蚀性成分。
材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，内部零件：铝，不锈钢和Ms
额定电压24 V DC，±10%
每个磁体功耗2 W
根据EN 60529，防护等级IP 65
电动柱塞阀。接通电压后，阀门切换。阀门配备有锁定手动辅助驱动装置。驱动由螺丝刀完成。
MF-04-510-HN-412
二位五通，单线圈，空气弹簧复位
MF-24-520-HN-412
二位五通，双线圈，空气弹簧复位
MF-24-530-HN-412
MF-24-530-HN DC24V
三位五通，双线圈，空气弹簧复位，中间位置关闭
MF-24-533-HN-112
MF-24-533-HN-412
三位五通，双线圈，空气弹簧复位，中间位置打开
AIRTEC气缸XL-063-0100-050
