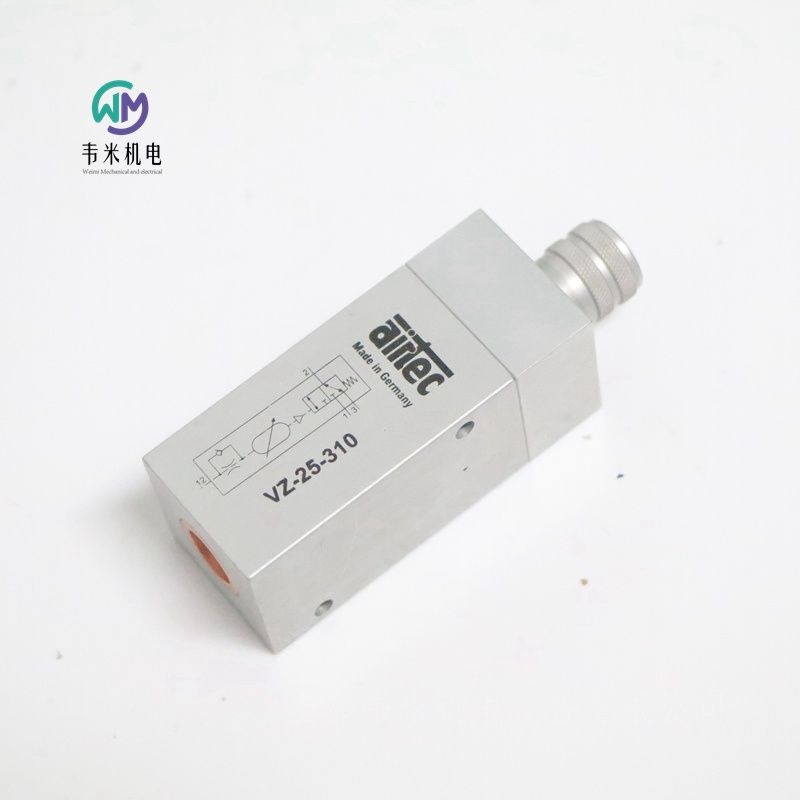

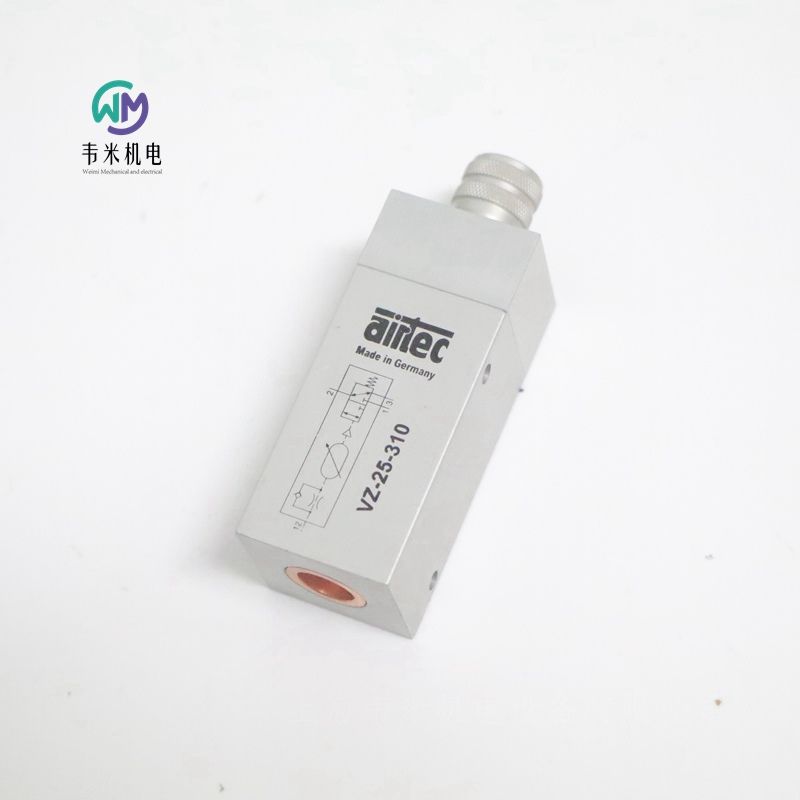

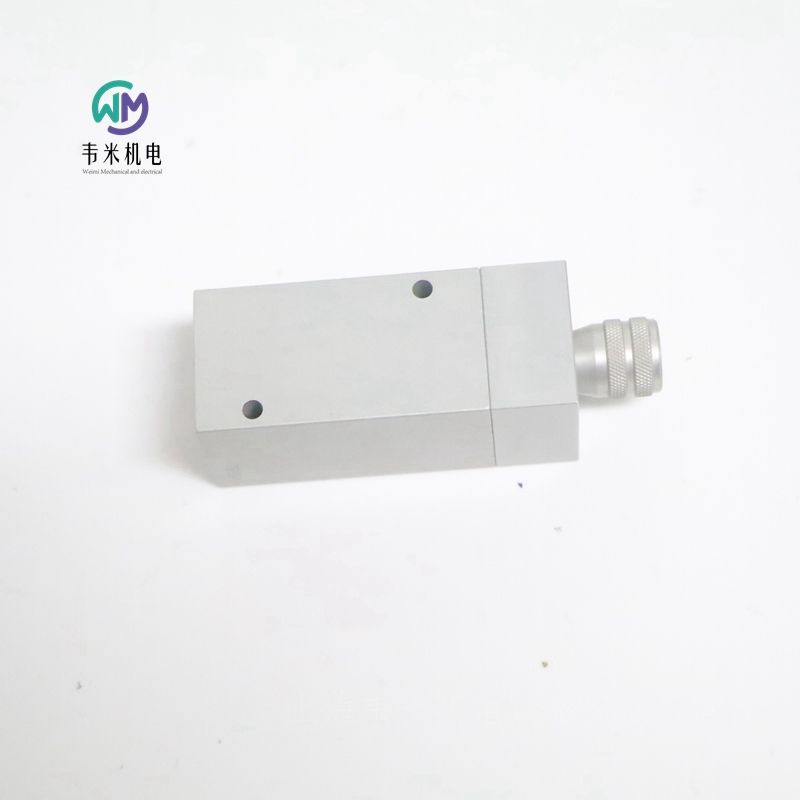

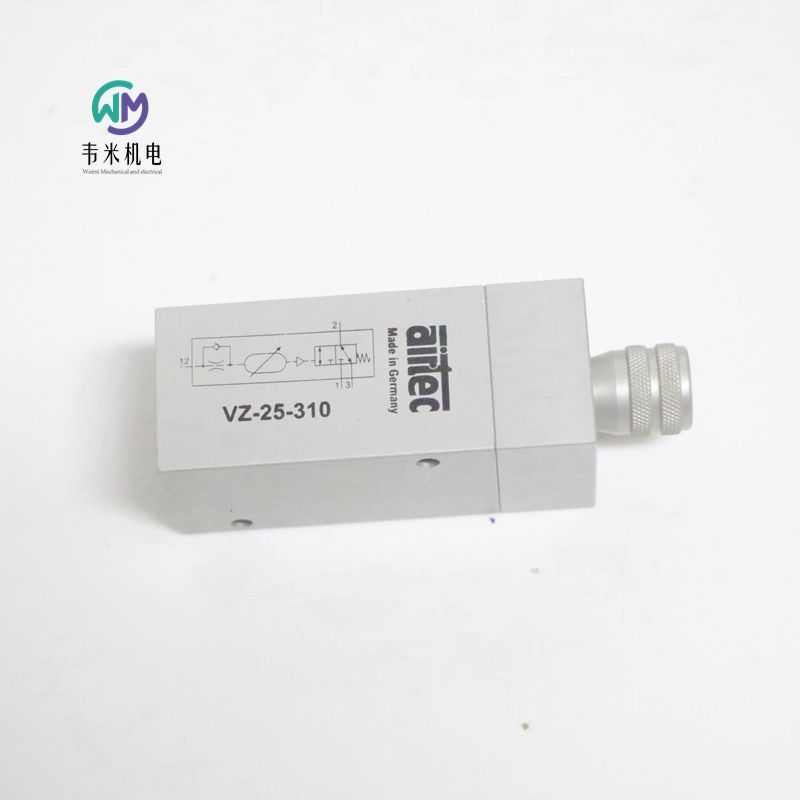

AIRTEC延时阀VZ-25-310，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

德国AIRTEC爱尔泰克延时阀VZ系列
技术特点
连接：M5和G1/8
标称宽度：3.2和6 mm
温度范围：-10°C…+70°C
工作压力：3...10bar
控制压力：3...10bar
标称宽度：3.2mm和6mm
流量：160Nl/min和600Nl/min
重量：0.135kg、  0.36kg、 0.35kg
阀门版本：
二位三通
可用时间范围：
0.25…5秒
0.5…10秒
1…20秒
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
外壳材料：铝阳极氧化，密封件：NBR和POM，内部零件：铝、不锈钢和Ms。
气动换向阀，启动延迟可调。通过施加压力，在设定时间过去后改变阀门。信号删除后，阀门立即复位。1处的压力连接导致功能“静止位置关闭”，3处的压力接头导致功能“停止位置打开”。
设计与功能
此阀可用于常开或常闭两种状态.

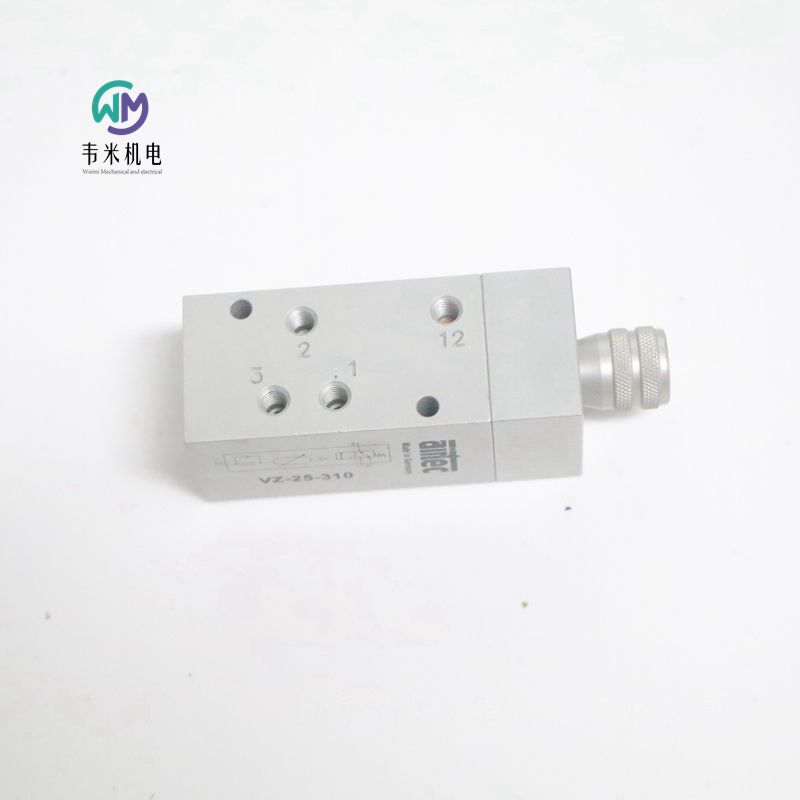

常闭:供气口1口
常开:供气口3口
VZ
二位三通，单线圈，机械弹簧，可调延时
德国AIRTEC爱尔泰克延时阀VZ系列型号：
VZ-25-310
VZ-18-310
VZ-18-310-20

德国AIRTEC爱尔泰克气动元件：
气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。

阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀

压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。

真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。

传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。

连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。

德国AIRTEC爱尔泰克单向节流阀DR系列
技术特点
连接：M5…G1/2
标称宽度：0.5…7 mm
温度范围：-10°C…+70°C
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
外壳材料：铝阳极氧化，密封件：NBR
可以通过调节节气门轴来调节节气门方向上的空气流量。与节气门方向相反，空气流经非节流单向阀。
节流阀轴通过调整衬套中的摩擦环固定，以防意外调整，阀DR-10通过锁紧螺母固定。测量摩擦力，以便用手轻松旋转主轴。
订货型号：DR-25 DR-18 DR-14 DR-10
连接M5 G1/8 G1/4 G1/2
标称宽度1-2（mm）0.5至1.5 0.5至2 1至5 1.7
标称宽度2-1（mm）2.5 4.5 7.5 11
流量1-2（Nl/min）5至40 5至90 50至600 50至600
流量2-1（Nl/min）120 480 1300 1400
工作压力（bar）0.5...10 0.5...10 0.5...10 2...10
重量（kg）0.034 0.040 0.098 0.215


真空发生器概念
柱型发生器由气缸的几何形状而得名。发生器分散吸收供应压力，按照内部的路线达到发生器的中心。气流通过挡板上的孔向下运动，并且沿各个方向加速，直到在喷射点1达到所需的分速度或者超音速。在这一点空气扩散形成真空（文氏管原理)。在点2处,加速的气流与吸进的空气混合。在点3处，空气速度减小，气流通过空气消声器直接向上运动。在点2的外径处钻了许多真空接管口，用来连接一个发生器上的几个吸盘。
所有的接管口都保持真空，即便一个或几个吸盘接近空气压力。此时不需要附加的阀门或者压力控制器。这样可减少启动成本，增加操作安全性。
新的机体设计使得发生器具有高效率。真空度达到40%以上，与多相真空发生器相比，在同样的耗气量下,柱型发生器就可以保持良好的性能。这种简洁的形式，轻便的设计，为真空技术的应用开辟了新的领域。
德国AIRTEC爱尔泰克真空发生器
带有一个真空口大真空度为85%。
型号：HV-80  HV-150  HV-300  HV-600
订货号：43-002-009-001  43-002-017-001  43-002-035-001  43-002-0636-001
大真空度：80%  85%  85%  85%
空气消耗：  88 Nl/min  170 Nlmin  350 NI/min  630 Nl/min                                           (0.090 Cv)   (0.173 Cv)   (0.356 Cv)   (0.640 Cv)
压力范围：4-5 bar        4-5 bar       4-5 bar       4-5 bar
               (0.031 Cv) (58-72.5 psl) (58-72.5 psl) (58-72.5 psl)
真空流：
0%     41 Nl/min    92 NI/min    154 NImin    210 Nl/min
         (58-72.5 psl)   (0.093 Cv)   (0.156 Cv)   (0.213Cv)
20%   31 Nl/min    78 Nl/min     130 NI/min    167 Nl/min
          (0.042Cv)      (0.079 Cv)     (0.132Cv)        (0.170 Cv)
40%    21 NlImin    59 NlImin    102 Nl/min      126 Nl/min
          (0.021 Cv)    (0.060 Cv)     (0.104 Cv)        (0.128 Cv)
60%    10 Nl/min    33 Nl/min    57 Nlmin         77NImin
          (0.010Cv)      (0.033 Cv)     (0.058 Cv)        (0.078 Cv)
1升的扩散时间
20%    0.140s    0.060 s    0.035s    0.025 s
40%    0.480 s   0.190s     0.110 s   0.085 s
60%    1.220 s   0.420s     0.250 s   0.190 s
德国AIRTEC爱尔泰克真空发生器订货型号：
HV-133
HV-333
HV-533

德国AIRTEC爱尔泰克气控阀L-03-520

德国AIRTEC爱尔泰克气控阀L-25系列：
技术特点
连接：M5
标称宽度：3.2mm
温度范围：-10°C…+70°C
ATEX：可选
阀门版本：
二位三通、二位五通
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
材料外壳：铝阳极氧化，密封件：NBR和POM，内部零件：铝，不锈钢和Ms版本，符合2014/34/EU（ATEX）。
气动换向阀。向阀门施加压力。
设计与功能
当控制口10或12气动信号换向。
L-25-520-Q用于真空(-0.95 ... 10 bar/-14 ... 175 psi)。
L-25系列的阀适用于防爆场合，符合欧洲94/9/EG (ATEX)防爆标准。
L-25-311
二位三通，单线圈，机械弹簧
L-25-320
二位三通，双线圈
L-25-511
二位五通，单线圈，机械弹簧
L-25-520
二位五通，双线圈
订货型号：L-25-311 L-25-320 L-25-511 L-25-520
工作压力（bar）：1...10bar
控制压力（bar）：2...10bar
流量（Nl/min）：160Nl/min
重量（kg）：0.065kg、 0.068kg、 0.084kg、 0.085kg


德国AIRTEC爱尔泰克气控阀L-28系列
技术特点
连接：G1/8
标称宽度：6 mm
温度范围：-10°C…+70°C
工作压力：0...10bar
流量：600 Nl/min
重量：0.3kg
ATEX：可选
阀门版本：
二位三通、二位五通
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
外壳材料：铝阳极氧化，密封件：NBR和POM，内部零件：铝、不锈钢和符合2014/34/EU（ATEX）的M型。
设计与功能
当控制口10或12有气信号时阀换向。
L-28-320-Q适用于真空(-0.95…10 bar/-14…175 psi)L-28系列的阀适用于防爆场合,符合欧洲94/9/EG (ATEX)
L-28-311
二位三通，单线圈，机械弹簧
L-28-320
二位三通，双线圈
L-28-511
二位五通，单线圈，机械弹簧
L-28-520
二位五通，双线圈
订货型号：
L-28-311
L-28-320
L-28-511
L-28-520

德国AIRTEC爱尔泰克延时阀VZ系列
技术特点
连接：M5和G1/8
标称宽度：3.2和6 mm
温度范围：-10°C…+70°C
工作压力：3...10bar
控制压力：3...10bar
标称宽度：3.2mm和6mm
流量：160Nl/min和600Nl/min
重量：0.135kg、  0.36kg、 0.35kg
阀门版本：
二位三通
可用时间范围：
0.25…5秒
0.5…10秒
1…20秒
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
外壳材料：铝阳极氧化，密封件：NBR和POM，内部零件：铝、不锈钢和Ms。
气动换向阀，启动延迟可调。通过施加压力，在设定时间过去后改变阀门。信号删除后，阀门立即复位。1处的压力连接导致功能“静止位置关闭”，3处的压力接头导致功能“停止位置打开”。
设计与功能
此阀可用于常开或常闭两种状态.
常闭:供气口1口
常开:供气口3口
VZ
二位三通，单线圈，机械弹簧，可调延时
德国AIRTEC爱尔泰克延时阀VZ系列型号：
VZ-25-310
VZ-18-310
VZ-18-310-20

德国AIRTEC微型气缸CM系列
活塞φ  16...20...25mm
介质  经过过滤的压缩空气
工作压力1...10 bar
接口：M5、G 1/8
活塞杆螺纹：M6、M8、M10x1.25
温度范围-30°C…+80°C（高温设计为0…+150°C）
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力点须至少比低环境温度低10°C。
CM-标准气缸
CMDE-带双头活塞杆
设计与功能
双作用气缸带有磁铁和内置垫圈。
气缸管材料：AISI 304
气缸盖：AISI 304
活塞杆：AISI 316
密封件：PU（可选FKM）
可提供符合2014/34/EU（ATEX）的版本
双作用气缸，在末端位置配有阻尼盘，通过气缸开关进行非接触位置查询的位置检测。该气缸还具有可调节的气动末端位置阻尼。气缸盖和底部通过滚动连接到气缸管。
CM
双作用，位置检测
CMP
双作用，两侧可调，气动末端位置阻尼，位置检测
CDH
双作用，高温型
CDPH
双作用，两侧可调，气动末端位置阻尼，高温型
CMDE
双作用连续活塞杆，位置检测
CMPDE
双作用、连续活塞杆、两侧可调、气动端阻尼、位置检测
德国爱尔泰克AIRTEC气缸
CM-25-040-204
CM-32-050-204

德国AIRTEC微型气缸HM系列
活塞φ：8...63mm
接口类型：M5、G 1/8、G1/4、G 3/8.
活塞杆螺纹：M4、M6、M8、M10x1.25、M10、M12、M16.
工作压力:1...10 bar（14.5...145psi）
温度范围:-30°C…+80°C（高温设计为0…+150°C）
介质：过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4Ω级，无腐蚀性成分。
材料气缸管：不锈钢
气缸盖：铝，阳极氧化
活塞杆：不锈钢
密封件：PU、NBR（可选FKM）
可提供符合2014/34/EU（ATEX）的版本。
双作用气缸，在末端位置配有阻尼盘，通过气缸开关进行非接触位置查询的位置检测。该气缸还具有可调节的气动末端位置阻尼。
气缸盖和底部通过滚动连接到气缸管。
可根据要求提供特殊冲程长度
HM-标准气缸
HMDE-带有双头活塞杆
HMP-带有可调衬垫
HMPDE-带有双头活塞杆和可调衬垫
设计与功能
双作用气缸带有磁铁、内置垫圈或者可调衬垫。
直径为28,10 and 12 mm的气缸须使用电子开关(ZS-6300,ZS-6301,ZS-7300或者ZS-7301)。
HM, HMS, HMZ
双作用，位置检测
HMP
双作用，两侧可调，气动末端位置阻尼，位置检测
HDH
双作用，高温型
HDPH
HDP-32-025
HDP-40-025
双作用，两侧可调，气动末端位置阻尼，高温型
HMDE
双作用连续活塞杆，位置检测
HMPDE
双作用、连续活塞杆、两侧可调、气动端阻尼、位置检测
德国AIRTEC气缸型号：
HM-12-010
HM-12-040
HM-25-400
HM-32-160
HDSVK-20-PR-3625-060


德国AIRTEC爱尔泰克气缸附件线性导向装置LE系列
技术特点
直径：32 mm至100 mm
大行程：1.000 mm
温度范围：-30°C…+100°C
载荷：6...60Nm
重量：0.6...11.6kg
版本：
滑动导轨
循环球导轨
根据ISO 15552，活塞杆气缸的导向装置。
设计与功能
直线导向装置带有循环滚珠轴承或自润滑青铜轴承。适用于HM 12-25 mm (ISO6432)和XL32 - 100 mm (ISo6431)系列的气缸。
CG型号是为低作用力而设计的，仅适用于63 mm的气缸。
气缸须单独订购。
材料：
缸体：铝材（阳极氧化处理）
导杆：镀铬钢
轴刮油装置:NBR
轴承:钢（滚珠轴承)或者烧结青铜
德国AIRTEC爱尔泰克导向装置订货型号：
LE-50-080-HG

德国AIRTEC爱尔泰克气缸NYD系列
技术特点
直径：20 mm至125 mm
双重作用的
大行程：250 mm至400 mm
温度范围：-20°C…+80°C
ATEX：可选
版本：
高温型-10°C…+150°C
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
材料：
缸体：铝材（阳极氧化处理）
缸盖：压铸铝，涂漆
活塞杆：不锈钢
密封：PU、NBR（可选FKM）
可提供符合2014/34/EU（ATEX）的版本。
带集成阻尼盘的双作用气缸。带有位置检测功能，可通过气缸开关进行非接触式位置查询。
可根据要求提供特殊行程长度。
200,210
双作用集成绝缘盘，位置检测
220
双作用、防旋转、集成阻尼盘、位置检测
600, 610, 800, 810
双作用、连续活塞杆、集成阻尼盘、位置检测
620
双作用、防旋转、连续活塞杆、集成阻尼盘、位置检测
200,600
标准型，外螺纹
210,610
标准型，内螺纹
220,620
带防扭曲保护
202,602
高温设计（有效位置检测可达80°C），外螺纹
212,612
高温设计（有效位置检测可达80°C），内螺纹
222,622
高温设计（有效位置检测可达80°C），防旋转，内螺纹
800
连续空心钻孔活塞杆，外螺纹
810
连续空心钻孔活塞杆，内螺纹
德国AIRTEC爱尔泰克短行程气缸型号：
NYD-040-200-210
NYD-080-360-210

德国AIRTEC爱尔泰克气缸NXD系列
技术特点
活塞直径：12 mm至100 mm
双重作用的
大行程：250 mm
温度范围：-20°C…+80°C
双作用气缸
版本：
高温型-10°C…+150°C
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
带集成阻尼盘的双作用气缸。带有位置检测功能，可通过气缸开关进行非接触式位置查询。
可根据要求提供特殊行程长度。
设计与功能
双作用气缸带有接近传感器的永磁铁和内置垫圈。气缸的端盖由安装螺钉固定到铝制的框架结构上。
200,210
双作用集成绝缘盘，位置检测
220
双作用、防旋转、集成阻尼盘、位置检测
600, 610
双作用、连续活塞杆、集成阻尼盘、位置检测
200-带有外螺纹的标准气缸
210-带有内螺纹的标准气缸
220-非旋转型标i准气缸
600-带有外螺纹的双头活塞杆
610-带有内螺纹的双头活塞杆
标准行程长度mm:
5,10,15,20,25,30,40,50,60,70,80,90,100,125,160,200,250
φ12-16:型号为200、210、600和610的气缸的大行程为200 mm.
型号为220的气缸的大行程为160 mm。
材料
气缸管:铝（阳极氧化处理)
端盖:铝（阳极氧化处理)
活塞杆:不锈钢
密封:PU
德国爱尔泰克AIRTEC短行程气缸订货型号：
NXD-012-015-200
NXD-020-025-200
NXD-025-015-200

德国AIRTEC爱尔泰克型材气缸XL系列
技术特点
直径：32 mm至125 mm
大行程：2.800 mm
温度范围：-20°C…+80°C
缓冲长度： 27...44mm²
接口：G1/8、G1/4、G3/8、G1/2
6bar时的理论作用力：420...6480N
活塞杆螺纹：M10x1.25、M12x1.25、M16x1.5、M20x1.5、M27x2
工作原理：1...10bar（14.5...145psi）
ATEX：可选
版本：
低温型-40°C…+80°C
高温型-10°C…+150°C
低摩擦设计
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
材料：
气缸管:铝材（阳极氧化处理)
端盖:压铸铝（涂漆处理)
活塞杆:镀铬（标准)–不锈钢
密封:PU/NBR
双作用气缸，两侧具有可调节的气动末端位置阻尼。带有位置检测功能，可通过气缸开关进行非接触式位置查询。
可根据要求提供特殊行程长度。
XL=基本版本。
XLBS=带气动制动的气缸。
XLR=锁紧装置缓冲。
000-不锈钢活塞杆
050-标准（镀铬锈钢活塞杆)
070-双活塞杆，活塞直径32-63 mm
400-不锈钢双头活塞杆
450-双头活塞杆，
设计与功能
双作用铝制气缸带有整套传感器槽、可调衬垫和接近传感器的永磁铁。传感器可以直接安装在铝制的槽中。标i淮行程长度参看下表，附加长度可按用户要求提供。
这个系列的阀门符合94/9/EG (ATEX)标准，设计为防爆型。
050, 054, 000, 004
双作用，两侧可调，气动末端位置阻尼，位置检测
152, 102
双作用，两侧可调，气动末端位置阻尼
450, 454, 400, 404
双作用，连续活塞杆，两侧可调，气动末端位置阻尼，位置检测
552, 502
双作用连续活塞杆，两侧可调，气动末端位置阻尼
德国爱尔泰克AIRTEC型材气缸订货型号：
XL-050-0075-050
XL-032-1000-050
XL-050-0160-050
XL-050-0320-050
XL-050-0100-050
XL-050-0025-050
XL-050-0050-050
XL-050-0200-050
XL-063-0320-050
XLBSP-125-1000-000

德国AIRTEC气缸维修包
ZXV-25-2000-01

爱尔泰克AIRTEC接近传感器
功能原理
磁场传感器由磁场操动，特别适用于气缸内活塞位置的探测。磁场能够穿透非磁性金属，透过气缸的铝制外壳检测到活塞的永磁铁。
固定端
传感器由顺时针旋转的螺钉固定在槽内。
ZS-5600
电缆插头  M8
超行程速度    ≤10 mls
磁滞    ≤1 mm
温度漂移    ≤0.1 mm
重复精确度    ≤±0.1 mm
操作温度    - 25 °C ...+ 70c
防护等级    IP67
外壳材料    塑料，PA 12
切换状态指示    LED，黄色
开断能力    10 w
空载电流    0 mA
关闭状态电流    0 mA
切换频率    ≤0.5 kHz
额定绝缘电压    ≤0.5kV
电线损耗    否
反极性保护    是
振动电阻    55 Hz (1 mm)
震动电阻    30 g (11 ms)
德国AIRTEC爱尔泰克传感器订货型号：
ZS-5200
ZS-5201
ZS-5300
ZS-5300-05
ZS-5301
ZS-5600
ZS-6300
ZS-7300
ZS-6301
ZS-7301

AIRTEC属于气动自动化领域，具有技术力量，以及高质量解决各类技术问题的能力，同时为客户提供品质、科技的产品，并以很低的维修率给客户带来巨大的利益。

注重质量是本公司的一贯的经营宗旨，“质量”是AIRTEC成功的决定因素。我们从产品开发研制阶段起就把质量放在一位，这一宗旨始终贯穿于各个部门，贯穿于生产、调试、产品交付直至售前、售后服务的整个过程。此外，AIRTEC公司还是世界气动行业中较早通过ISO9001质量认证的公司之一。

AIRTEC生产的阀能承受各种使用环境,如多粉尘的环境、潮湿的环境及野外。其主要原因是AIRTEC的阀芯结构，它是AIRTEC的设计。这也是AIRTEC的产品以其品质,长寿命而闻名全球的主要原因。

1)AIRTEC阀特有的密封设计是将复合树脂环以及膨胀О形圈复合而成。由于复合树脂环较硬，它的膨胀非常有限。
2)阀套由不锈钢制成，阀套和复合树脂之间具有配合公差。
3)阀套小孔内缘和阀芯上的复合树脂环外缘均呈无锐边状，其边缘相当于一把剃刀,可切碎任何进入阀套的小孔内的杂质颗粒，并由气流带走。这种抗污染的结构非常有效，使AIRTEC的阀能够广泛地用于煤矿、矿山、水泥等设备。
4)当阀长期不用时，由于AIRTEC阀特有的阀芯结构，密封圈也不会和阀套相互粘连，从而可以正常开启。
5)和同样规格尺寸的阀相比，AIRTEC的阀具有更大的流量。

1.管式阀安装：螺纹接口,可以单独或成组安装。对于MF-05,MF-07和MF-25需要单个气路板。
2.组合阀：3/2提动阀可安装6个。用于:MS-18 ,MS-20。
3.P口气路板：带共用进气口适合于安装1-12个，3/2，5/2和5/3阀。阀用于中空螺栓安装。用于:M-04,M-05，M-07，P-05和P-07。
4.P-R-S气路板：带共用进气口和二个共用排气口。适合于安装5/2和5/3阀。阀用中空螺栓安装。用于:M-04，M-05，M-07,P-05和P-07。
5.塑料气路板：带共用进气口和二个共用排气口。阀用两个螺钉直接安装在气路板上。用于:MF-05，MF-25和MF-07。
6.模块气路板：模块化P-R-S口气路板,可扩展，带共用进气口和二个共用排气口。可以安装不同尺寸(1/8和1/4)的阀。用于:KM-09，KM-10。
7.板式阀安装：于安装5/2和5/3阀，其优点是更换阀时无需拔管子。带共用进气口和二个共用排气口。阀用两螺钉直接安装在气路板上。用于:MC-07，MC-20,MD-20.
8.可扩展气路板：此模块气路板为可扩展型，有一个通用进气口和两个通用排气口.根据需要添加阀门。可使用安装DIN导轨的夹子。


阀岛带多针插头，ASl，现场总线和 Interbus总线4-24个阀，G1/8和1/4
900-2100 NI/min (0.915-2.134 Cv)
RE-19/8-M
RE系列
19阀的数量
M接口形式
设计与功能
通过多芯电缆，控制信号从控制器传输到阀岛，从而大大减少安装工作量。阀岛上不仅有电气多针插头，而且还带有LED指示灯，手控按钮和内部过压保护电路。
G1/4的接口(2100NI/min/2.134Cv)的阀需要占用2个阀位。
以上的订货号中仅包含气路板。阀及多针插头电缆需另外注明。
供货时，阀岛已组装完毕，并通过工厂性能测试。
电磁阀KF-09,KF-10
工作压力范围  3...8bar
温度范围  10℃...+50℃
防护等级  IP 56根据标准EN 60529
标准电压 24VDC -10%...+15%
功耗  2.5w
输出信号 极性保护电路和内插的浪涌吸收保护电路
材料：阀体：铝（阳极氧化）、塑料；密封圈：NBR和POM；内部零件：铝、黄铜、不锈钢。
重量  0.2kg  0.37kg
AIRTEC二位五通换向阀
KF-09-511-HN
KF-09-510-HN
KF-09-510-HN 24V
KF-09-510-HNT-442
KF-09-510-HNR-442
KF-09-511-HNT-442
KF-09-511-HNR-442
KF-10-510-HNT-442
KF-10-510-HNR-442
KF-10-511-HNT-442
KF-10-511-HNR-442
KF-10-520-HNT-442
KF-10-520-HNR-442

德国AIRTEC爱尔泰克电磁阀
BM-01和BM-02系列
该系列的技术特点
连接
BM-01:G1/8
BM-02:G1/4
标称尺寸
BM-01：5 mm
BM-02：7mm
温度范围：-10°C+60°C
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，不含侵蚀性成分。作为减损，压力露点必须至少比环境温度低10°C。材料外壳：阳极氧化铝，塑料，密封件：NBR，FKM和PU，内部零件：Al，Ms和塑料
根据EN 60529，防护等级为IP 65
电动柱塞阀。接通电压后，阀门切换。阀门配有锁定（HNR）或手动应急装置（HNT）。通过合适的工具进行制动。
德国AIRTEC二位五通电磁阀
BM-01-510-HN+23-M-09-19-462-R
BM-02-520-HN配23-M-09-19-N42-02-T

德国AIRTEC爱尔泰克电磁阀
KM-09和KM-10系列
该系列的技术特点
连接KM-09:G1/8
KM-10:G1/4
标称宽度KM-09:6 mm
KM-10:9mm
温度范围-10°C+70°C
介质过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，不含侵蚀性成分。作为减损，压力露点必须至少比环境温度低10°C。材料外壳：铝阳极氧化，塑料，密封：NBR和POM，内部零件：铝，不锈钢和Ms
根据EN 60529，防护等级为IP 65
可提供符合2014/34/EU（ATEX）的版本。
电动柱塞阀。接通电压后，阀门切换。这些阀门配有锁定手动辅助驱动装置。操作由螺丝刀完成。
二位五通换向阀
二位五通换向阀，单线圈，空气弹簧控制
KM-09-510-HN-xxx
KM-09-510-HN+23-SP-011-412
KM-10-510-HN-xxx
二位五通换向阀，单线圈，机械弹簧控制
KM-09-511-HN-xxx
KM-10-511-HN-xxx
二位五通，双线圈，空气弹簧控制
KM-09-520-HN-xxx
KM-10-520-HN-xxx
三位五通换向阀，中间位置关闭
KM-09-530-HN-xxx
KM-10-530-HN-xxx
三位五通换向阀，中间位置打开
KM-09-533-HN-xxx
KM-10-533-HN-xxx
三位五通换向阀，中间位置打开
KM-09-534-HN-xxx
KM-10-534-HN-xxx
AIRTEC延时阀VZ-25-310
