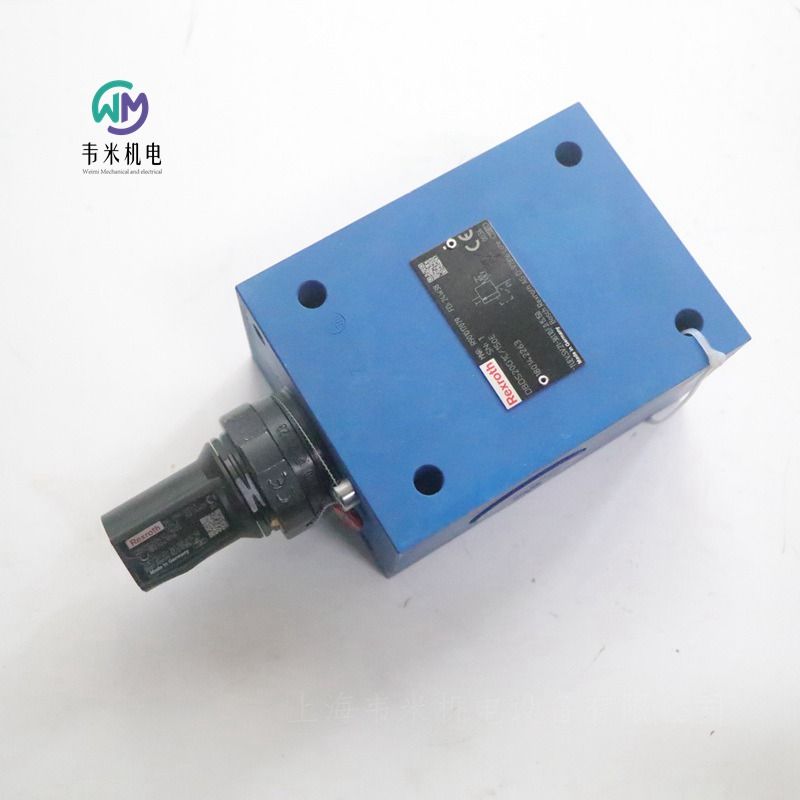

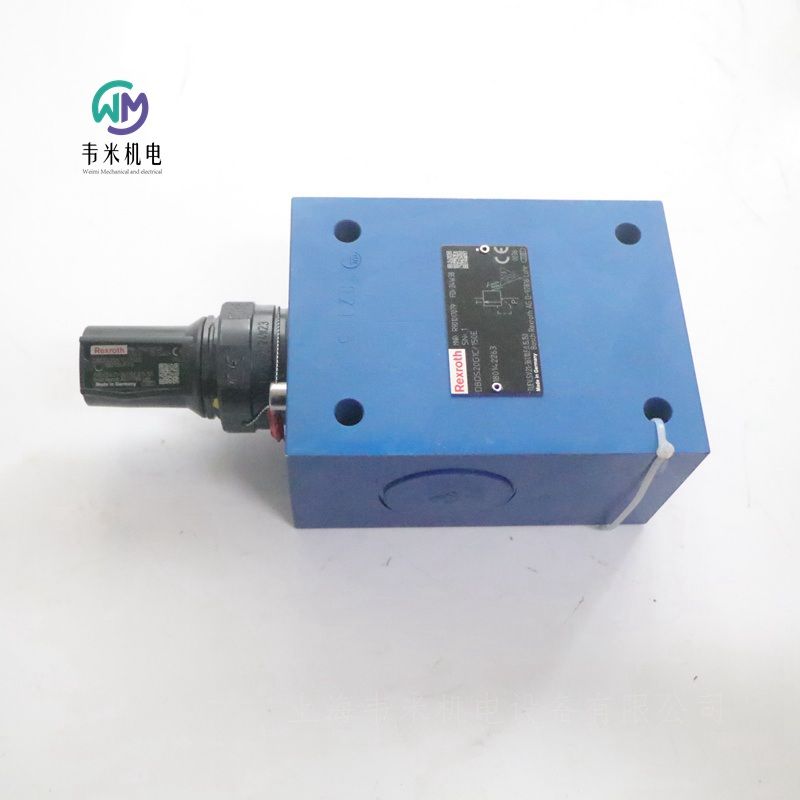

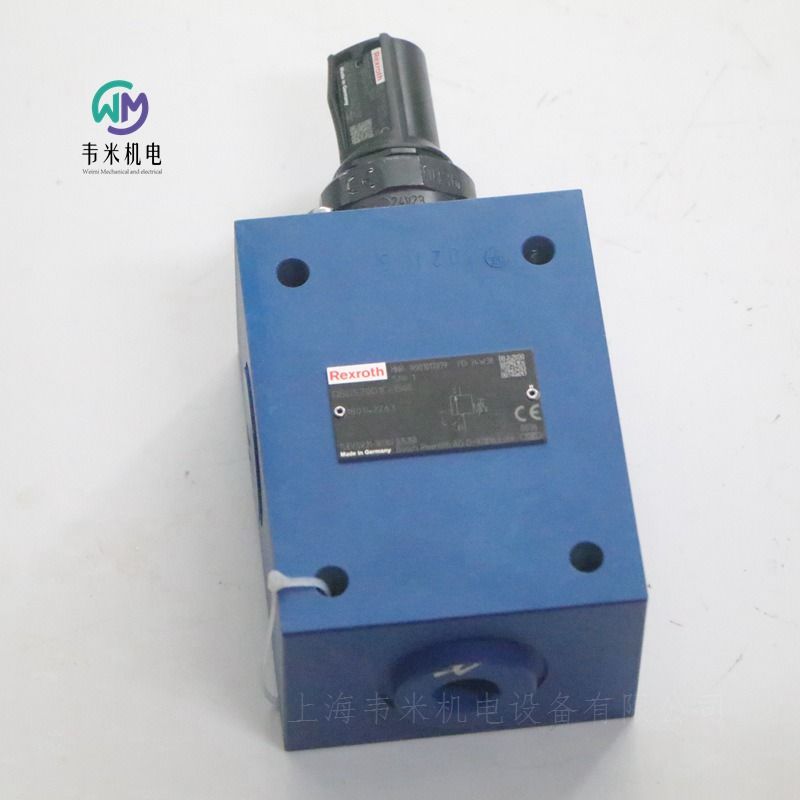

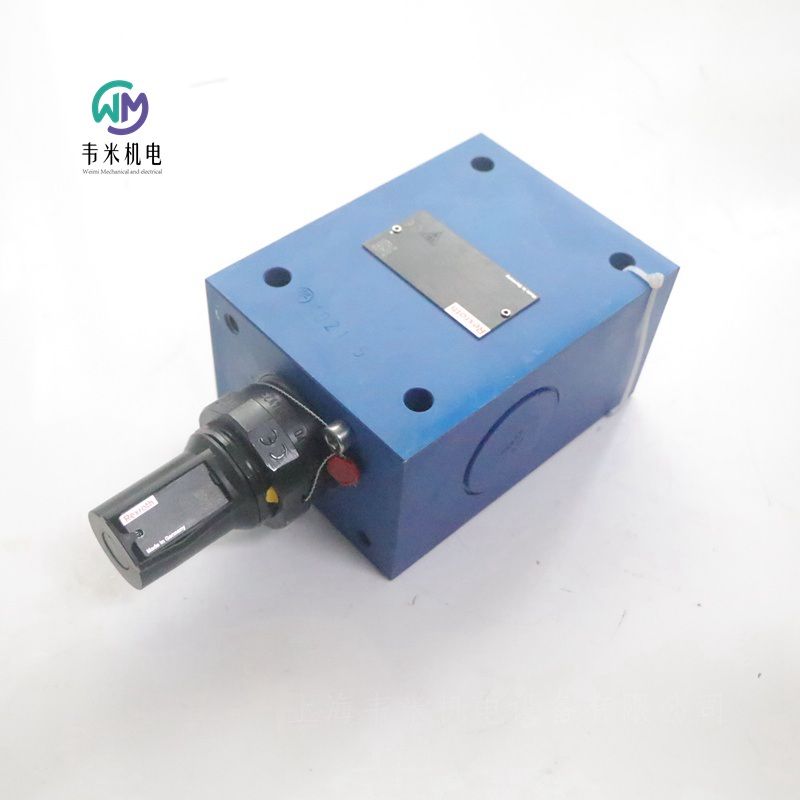

REXROTH溢流阀原装进口DBDS20G1X/150E，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！
力士乐限压阀，直接控制DBD系列
规格 6 … 30
组件系列 1X
大工作压力 630 bar
大流量 350 l/min
用作拧入式插装阀（插件）
用于螺纹连接
用于底板安装
压力调节的调整类型，可选：
-六角套筒和保护帽
-旋钮
-手轮
-可锁定旋钮
防腐蚀设计
DBD 型溢流阀是一种直动式座阀。这些阀用于限制系统压力。
这些阀门主要由下列组件组成：套筒、弹簧、带有衰减柱塞的阀心（压力等级 25 bar … 400 bar）或滚珠（压力等级 630 bar）及调整类型。可使用调整类型 对系统压力进行无级调节。弹簧将阀心或滚珠推到阀座上。通道P连接到系统。系统中存在的压力将作用于阀心表面（或滚珠）。如果通道P中的压力超过弹簧 上设定的值，则阀心或滚珠背向弹簧 打开。此时，液压油从通道P流入通道T。阀心的行程受压花的限制。
为了在整个压力范围内实现良好的压力调节，整个压力范围已被分成了 7 个压力等级。一个压力等级对应于一个特定弹簧可设定的大工作压力。
注意：
调整类型 经过特别建构，可防止其丢失。得益于万向架的设计，调整类型 中的调节元件在卸载后会保持松动（可移动）状态。
压力等级“25”：尽管调整类型处于卸载状态，但若未确定小压力，则调节元件仍会在较小的弹簧力和/或回复力作用下“回到”停止状态。
在经过压力调节/提升后，可将调节元件再次拧入。
德国力士乐REXROTH溢流阀订货型号：
R900424198 DBDH6G1X/50
R900424196 DBDH6G1X/200
R983037947 DBDH6G1X/200IN010
R900424246 DBDH6P1X/100
R900427242 DBDH6P1X/200
R900424200 DBDH6K18/200
R900424201 DBDH6K18/315
R900430378 DBDH6P1X/25
R900424187 DBDH10P1X/315
R900449495 DBDH10G1X/315V
R900424111 DBDH20K18/315
R983038038 DBDH20K1X/315IN010
R900423718 DBDS6G1X/25
R900423722 DBDS6G1X/50
R900423717 DBDS6G1X/100
R900423719 DBDS6G1X/200
R900437348 DBDS6G1X/200V
R900433216 DBDS6G1X/315V
R900423721 DBDS6G1X/400
R900769384 DBDS6K1C/200E
R900423728 DBDS6P1X/100
R900423729 DBDS6P1X/200
R900423730 DBDS6P1X/315
R900423731 DBDS6P1X/400
R900423731 DBDS6P1A/400
R900459771 DBDS6P1X/400V
R900423723 DBDS6K18/100
R900423724 DBDS6K1X/200
R983037926 DBDS6K1X/200IN010
R900423726 DBDS6K1X/400
R900423725 DBDS6K18/315
R900769369 DBDS6K1C/100E
R900433216 DBDS6G1A/315V
R900424147 DBDS10K18/100
R900424745 DBDS10G1X/50
R900424738 DBDS10G1A/100
R900423814 DBDS10G1A/630
R900424158 DBDS10P1A/315
R900424157 DBDS10P1X/200
R900424158 DBDS10P1X/315
R900425660 DBDS10P1X/400
R900424267 DBDS20K18/100
R900424269 DBDS20K1X/200
R900424271 DBDS20K1X/315
R900424203 DBDS20K1X/400
R900769391 DBDS20K1C/315E
R900424278 DBDS20P1X/315
R901017079 DBDS20G1X/150E
R900424174 DBDS20G1X/315
R900746472 DBDS30G1A/200-170
R900424348 DBDH6G1X/400
R900423743 DBDS10G1X/25
R900424153 DBDS10K18/050
R900424149 DBDS10K18/200
R900424149 DBDS10K1C/200
R900424150 DBDS10K18/315
R900424150 DBDS10K1C/315
R900424152 DBDS10K18/400
R900427601 DBDS10K1X/630
R900424269 DBDS20K18/200
R900424271 DBDS20K18/315
R900424279 DBDS20P1X/400
R900424288 DBDS30K1C/315
力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。
力士乐REXROTH液压元件应用行业：注塑机、吹塑机、橡胶和发泡机、陶瓷压机、同步折弯机(折板机),、剪板机(剪床）、冲切/步冲、金属压力机、弯曲/锯床、机床、食品机械、皮革/鞋机、木材/造纸机械、钢铁业/铸造、压铸机/挤压机、电厂、生态能源（风能-水力-太阳能）设备、油和天然气工业设备、混凝土泵、路机、钻井/开采设备、起重机、升降机/叉车、推土机、道路，隧道，水坝工程设备、压缩机、街道维修设备、模拟器/娱乐设备、卡车、铁路工程设备、航空工业设备、船舶/航海工业设备、打谷机/喷洒机、拖拉机/收割机。
力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的先导式高频响方向阀4WRLE
规格 10 … 35
组件系列 4X
大工作压力 350 bar
大流量 4700 l/min
额定流量 60 … 1500 l/min
用于 I4.0 的数字接口 IO-Link
可靠 - 经过验证且坚固耐用的设计
安全性
当设备关闭时，先导控制阀的控制阀芯位于“故障安全”位置
主阀的控制阀芯位于弹簧对中中心位置和/或偏移位置
高质量 - 伺服阀性能先导控制阀控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
- 响应灵敏度高，滞后小
IO-Link 接口，可选
符号 E. 和 W.
4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。
结构
阀门基本构成包括 3 个主要组件：
先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器（可选配电子元件保护膜 (5) 和衰减阀板 (4)）
带对中弹簧和位置反馈的主阀 (2)
带模拟 (6) 或 IO-Link 接口的集成电子元件 (OBE) (3)
功能
当集成控制电子元件 (OBE) 被关闭或处于不活动状态时，则先导控制阀的控制阀芯在弹簧作用下置于"故障安全"位置。主阀的控制阀芯位于其弹簧对中中心位置。
集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，先导控制阀芯将扺住弹簧进行调节。
通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。
先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈，也可以通过油口 Y 从外部实现。
控制线圈断电
在以下错误情况下，集成电子元件 (OBE) 使控制线圈断电，先导控制阀芯将设置为"故障安全"位置，并将卸载主阀的先导油腔。通过弹簧操作，主阀控制阀芯将移动至中心位置。
低于小电源电压
仅在接口 "F1" 处：
低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。
仅在接口 "L1" 处：
使能未激活，通讯中断（看门狗）
内部 IO-Link 发生故障时
仅在接口 "C6" 处：
额外使能未激活
衰减阀板 "D"
衰减阀板 (4) 降低集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜 "-967"
为避免在集成电子元件 (OBE) 壳体中出现冷凝液，可使用电子元件保护膜 (5)。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
注意：
具有正遮盖的先导式三位四通方向控制阀适用于可控制或可调节的轴。断电状态下的遮盖约为控制阀芯行程的 20 %。关闭电气电源电压时，驱动器可在功能方向 P 至 B 上短时间加速。
符号 V 和 V1-
4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。
设置
阀门基本构成包括 3 个主要组件：
先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器（可选配电子元件保护膜（5）和衰减阀板（4））
带对中弹簧和位置反馈的主阀 (2)
集成控制电子元件 (OBE) (3)
功能
当集成控制电子元件 (OBE) 被关闭或处于不活动状态时，则先导控制阀的控制阀芯在弹簧作用下置于“故障安全”位置。主阀的控制阀芯位于弹簧对中偏移位置，关于方向 P 至 B/A 至 T 的行程偏移约为 6 %。
集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，先导控制阀芯将扺住相应弹簧进行调节。
通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。在控制值预设值为 0 V 的情况下，电子元件将主阀的控制阀芯调节到中心位置。
先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈，也可以通过油口 Y 从外部实现。
控制线圈切断
在以下错误情况下，集成电子元件 (OBE) 使控制线圈断电，先导控制阀芯将设置为“故障安全”位置，并将卸载主阀的先导油腔。通过弹簧操作，主阀控制阀芯将移动至偏移位置（约 6 % P → B/A → T）。
低于小电源电压
仅在接口“F1”处：低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。
衰减阀板“D”和电子元件保护膜“-967”
请参阅“符号 E. 和 W.”
注意：
先导式三位四通方向控制阀仅适用于激活控制环，且在禁用时没有锁定的初始位置。因此，在许多应用中需要“外部单向阀”，并且必须将其考虑到开/关顺序。关闭电气电源电压时，驱动器可在功能方向 P 至 B 上短时间加速。
型号“XY”
外部先导油供油，外部先导油回油
在本型号中，先导油由单独的控制电路供给（外部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。
型号“PY”
内部先导油供油，外部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油回油不流入主阀的 T 通道，而是单独通过油口 Y 流入油箱（外部）。在底板中，必须关闭油口 X。
型号“PT”
内部先导油供油，内部先导油回油
使用本型号时，先导油由主阀的 P 通道供给（内部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 X 和 Y。
型号“XT”
外部先导供油，内部先导油回油
在本型号中，先导油由单独的控制电路供给（外部）。先导油直接流回主阀的 T 通道（内部）。在底板中，必须关闭油口 Y。
注意：
先导油供油的改装作业只能由经过授权的人员执行或返厂执行。须遵守大允许工作参数，请参阅"技术数据"。
订货型号示例：
4WRLE27W430SJ-4X/MXY/24A1
4→4 个主油口
WRL→先导式高频响方向阀
E→带集成电子元件 (OBE)
27→通径27（10,16,25,35）
W→机能符号（E, E1-, W6-, W8-, V, V1-, Q3-）
430→额定流量430 l/min
S→流量特性
J→遮盖跃变（对于盖板阀，开启点为 5%；符号 E、E1-、W6-、W8-）
4X→组件系列 40 … 49（40 … 49：安装和连接尺寸不变）
M→NBR 密封件（V=FKM 密封件）
XY→外部先导油供油，外部先导油回油
24→电源电压 24 V
A1→控制值输入 ±10 V
一般信息
型号 4WRLE
规格 10 16 25 27 35
安装位置 任意
重量kg 9 12 19 21 80
周围温度范围 -20 … +60°C
长存储时间 1年
正弦试验，符合 DIN EN 60068-2-6
不带衰减阀板 10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
带衰减阀板 10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64
不带衰减阀板 20 ... 2000 Hz / 10 gRMS / 30 g 峰值 / 30 min / 3 个轴
带衰减阀板 20 ... 2000 Hz/10 gRMS/30 g 峰值/24 h/3 轴
运输冲击符合 DIN EN 60068-2-27
不带衰减阀板 15 g/11 ms/3 冲击/3 个轴
带衰减阀板 15 g/11 ms/3 冲击/3 个轴
冲击试验符合 DIN EN 60068-2-27
带衰减阀板 35 g/6 ms/1000 冲击/3 个轴
大相对湿度 95%
高表面温度 120°C
MTTFD 值符合 EN ISO 13849 75年
符合性
CE 符合 EMC 指令 2014/30/EU，经检测符合 EN 61000-6-2 和 EN 61000-6-3
RoHS 指令 2015/65/EU
REACH 条例 (EC) 编号 1907/2006
德国力士乐REXROTH电液比例阀物料号和型号：
R901444295 4WRLE10E80SJ-4X/MPT/24A1
R901444295 4WRLE10E80SJ-42/MPT/24A1
R901475578 4WRLE10V85M-4X/MPT/24A1
R901473845 4WRLE10V1-85M-4X/MPY/24F1
R901469739 4WRLE10E80SJ-4X/MXY/24A1
R901442911 4WRLE10W1-80SJ-4X/MXY/24A1
R927001079 4WRLE10E-80SJ-3X/G24K0/A1M
R901186013 4WRLE10V85M-4X/MXY/24A1
0811404680 4WRLE10Q3-85M-3X/G24ETK0/A1M
R901158977 4WRLE10V70P-3X/G24EK0/F1M
0811404713 4WRLE10E80SJ-3X/G24ETK0/A1M
R901125217 4WRLE10V85L-3X/G24ETK0/A1M
R901401779 4WRLE16E180SJ-42/MXY/24A1
0811404207 4WRL16V200M-30/G24Z4/M
0811404342 4WRLE16Q3-200M-30/G24K0/A1M
R901421073 4WRLE16Q3-200M-4X/MXY/24A1
0811404250 4WRLE16V-120L-3X/G24K0/A1M
R901157861 4WRLE16V150L-4X/MXY/24A1
R901523620 4WRLE16E1-180SJ-4X/MXY/24F1
R901140499 4WRLE16W180SJ-30/G24K0/A1M
0811404307 4WRLE16WZ180SJ-3X/G24K0/A1M
R901395350 4WRLE16W180SJ-4X/MXY/24A1
0811404344 4WRLE16Q3-200M-3X/G24K0/A1WG02M
R901570750 4WRLE16Q3-250M-4X/MXYWL/24A1
R901401738 4WRLE16E1-180SJ-4X/MXY/24A1
R901435576 4WRLE16V1-150P-4X/MXY/24A1-998
R901152885 4WRLE16Q6-200M-3X/G24K0/A1M-853
R901401734 4WRLE16X200M-4X/MXY/24A1-811
R901125221 4WRLE16V200L-3X/G24K0/A1M
R901404330 4WRLE16V120M-4X/MXY/24A1
0811404251 4WRLE16V200M-3X/G24K0/A1M
R901401742 4WRLE16V200M-4X/MXY/24A1
R901089293 4WRLE16V200M-3X/G24ETK0/A1M
R901467795 4WRLE16V200M-4X/MPT/24A1
0811404327 4WRLE16W1Z180SJ-3X/G24ETK0/A1M
R901401888 4WRLE16W1-180SJ-4X/MPT/24A1
0811404454 4WRLE25EZ350SJ-3X/G24K0/A1M
R901423297 4WRLE25E350SJ-4X/MXY/24A1
R901404337 4WRLE25V400L-4X/MXY/24A1
R901404811 4WRLE25V1-400L-4X/MXY/24A1
R901131953 4WRLE25Q3-370M-3X/G24K0/A1M
R901504916 4WRLE25Q3-400M-4X/MXY/24A1
0811404456 4WRLE25WZ350SJ-3X/G24K0/A1M
R901404876 4WRLE25W350SJ-4X/MXY/24A1
R901568615 4WRLE25V400L-42/MXY/24C6
0811404430 4WRLE25V370M-3X/G24K0/A1M
R901401731 4WRLE25V370M-4X/MXY/24A1
0811404439 4WRLE25W1-370M-3X/G24EK0/A1M-769
R901446183 4WRLE25W1-350SJ-4X/MXY/24A1
R901478128 4WRLE25V400L-4X/MPT/24A1
R901404876 4WRLE25W350SJ-4X/MXY/24A1
0811404481 4WRLE25EZ350SJ-3X/G24ETK0/A1M
0811404454 4WRLE25EZ350SJ-3X/G24K0/A1M
0811404471 4WRLE25W4Z350SJ-3X/G24ETK0/A1M
0811404572 4WRLE27Q3-550P-3X/G24K0/A1M
R901407415 4WRLE27Q3-550P-4X/MXY/24A1-998
0811404458 4WRLE27W430SJ-30/G24K0/A1M
R901405591 4WRLE27W430SJ-4X/MXY/24A1
0811404441 4WRLE27Q4-430M-3X/G24K0/A1M
0811404438 4WRLE27Q4-430M-3X/G24ETK0/A1M
R901573993 4WRLE35V1000L4X/MPT/24F1
0811404580 4WRLE35Q4-1000M-3X/G24TK0/A1M
0811404500 4WRL35E1100S-30/G24Z4/M
R901441561 4WRLE35V1000M-4X/MXY/24A1
0811404578 4WRLE35X500M-3X/G24EK0/A1M-812
R901499044 4WRLE35E1100SJ-4X/MXY/24A1
力士乐REXROTH比例阀R901404337
液压比例方向阀 4WRLE25V400L-4X/MXY/24A1
R901404337 4WRLE25V400L-42/MXY/24A1
公称尺寸 25, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。
滑阀
由伺服电动机控制的
线性的
外部先导油供应、外部先导油回油
产品属性
连接图 ISO 4401-08-08-05
产品系列 4WRLE
工作压力[bar] 350
流量[l/min] 1250
滑阀符号 符号V
连接类型 底板安装
标称流量[l/min] 400
大小 25
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的7极（6+PE）连接器
无线连接 模拟，指令值±10 V
符合性说明 CE符合EMC指令2014/30/EU、RoHS指令2011/65/EU
液压油 HL、HLP、HFC
密封 NBR
重量[kg] 18.5
力士乐REXROTH比例阀R901401779
液压比例方向阀 4WRLE16E180SJ-4X/MXY/24A1
R901401779 4WRLE16E180SJ-42/MXY/24A1
公称尺寸 16, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
工业液压阀在高性能范围内，根据液压符号可靠控制油流方向，通过内部活塞位置反馈实现高精度。
滑阀
由伺服电动机控制的
进步的
外部先导油供应、外部先导油回油
产品属性
连接图 ISO 4401-07-07-0-05
产品系列 4WRLE
工作压力[bar] 350
流量[l/min] 800
滑阀符号 符号E
连接类型 底板安装
标称流量[l/min] 180
大小 16
驱动类型 带车载电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的7极（6+PE）连接器
无线连接 模拟，指令值±10 V
符合性说明 CE–电磁兼容性2014/30/EU；RoHS指令2011/65/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 11.59
力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀
4WREE
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 180 l/min
带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀
调整体积流量的方向和大小
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
型号 4WREE...-2X/...
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。
设置：
阀门的基本构成包括：
带连接面的壳体
带有压缩弹簧与弹簧座的控制阀芯
带对中螺纹的线圈
位置传感器
集成电子元件
可通过 Pg7 进行电气零电位调节
功能：
线圈和断电后，位于弹簧座和之间的压缩弹簧和可将控制阀芯置于中心位置
可通过控制比例电磁铁（例如，线圈“b”）直接操作控制阀芯
→控制阀芯与电气输入信号成比例地向左移动
→通过具有渐进
流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
关闭线圈
→控制阀芯在压缩弹簧的作用下返回至中心位置
在断电状态下，线圈的复位弹簧使得控制阀芯保持在机械中心位置。使用带有符号“V”的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。
重要注意事项：
PG 装配不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门！
带两个阀芯位置的阀门：（型号 4WREE...A...）
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有保护塞来代替第二个比例电磁铁。
注意：
由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
德国力士乐REXROTH比例阀订货号和型号：
R900911004 4WREE6W32-24/G24K31/A1V
R900974247 4WREE6WA16-24/G24K31/A1V
R900950341 4WREE6E08-24/G24K31/A1V-655
R900950342 4WREE6E16-2X/G24K31/A1V-655
R900950342 4WREE6E16-24/G24K31/A1V-655
R900907114 4WREE6E32-24/G24K31/A1V
R900925733 4WREE6E32-24/G24K31/F1V
R901295270 4WREE6V16-24/G24K31/A1V-742
R901453116 4WREE6X00-2X/G24K31/F1V-A22
R900933073 4WREE10E25-23/G24K31/A1V
R900927231 4WREE10E50-23/G24K31/A1V
R900927231 4WREE10E50-2X/G24K31/A1V
R900927230 4WREE10E75-23/G24K31/A1V
R900970089 4WREE10E1-75-2X/G24K31/F1V
R900927356 4WREE10E75-2X/G24K31/F1V
R900703908 4WREE10E1-50-2X/G24K31/F1V
R900931371 4WREE10W50-23/G24K31/A1V
R900927234 4WREE10W1-75-2X/G24K31/A1V
R900927234 4WREE10W1-75-23/G24K31/A1V
R900927232 4WREE10E1-75-2X/G24K31/A1V
R900949806 4WREE10W50-2X/G24K31/F1V
R900927233 4WREE10W75-2X/G24K31/A1V
R900948360 4WREE10W75-2X/G24K31/F1V
R900962405 4WREE10W1-25-2X/G24K31/F1V
R900933077 4WREE10W1-50-2X/G24K31/A1V
R900965185 4WREE10W1-50-2X/G24K31/F1V
R900976119 4WREE10W1-75-2X/G24K31/F1V
R900927235 4WREE10V50-23/G24K31/A1V
R900924607 4WREE10V75-2X/G24K31/A1V
R900617269 4WREE10V75-2X/G24K31/F1V
力士乐REXROTH比例阀R901295270
液压比例方向阀 4WREE6V16-2X/G24K31/A1V-742
R901295270 4WREE6V16-24/G24K31/A1V-742
公称尺寸 6, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 4WRE（E）6,10
工作压力[bar] 315
流量[l/min] 80
滑阀符号 符号V
连接类型 底板安装
标称流量[l/min] 16
大小 6.
驱动类型 带车载电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
无线连接 模拟，指令值±10 V
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 2.44
力士乐REXROTH比例阀R900974247
液压比例方向阀 4WREE6WA16-2X/G24K31/A1V
R900974247 4WREE6WA16-24/G24K31/A1V
公称尺寸 6, , 符号 WA, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
工业用高性能液压阀
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 4WRE（E）6,10
工作压力[bar] 315
流量[l/min] 80
滑阀符号 符号WA
连接类型 底板安装
标称流量[l/min] 16
大小 6.
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
无线连接 模拟，命令值0…10 V
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.88
力士乐REXROTH比例阀R900933073
液压比例方向阀 4WREE10E25-2X/G24K31/A1V
R900933073 4WREE10E25-23/G24K31/A1V
公称尺寸 10, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
工业用高性能液压阀
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRE（E）6,10
工作压力[bar] 315
流量[l/min] 150
滑阀符号 符号E
连接类型 底板安装
标称流量[l/min] 25
大小 10
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器R900021267/R900217845，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
无线连接 模拟，指令值±10 V
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 6.24
力士乐REXROTH比例阀R900931371
液压比例方向阀 4WREE10W50-2X/G24K31/A1V
R900931371 4WREE10W50-23/G24K31/A1V
公称尺寸 10, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
工业用高性能液压阀
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRE（E）6,10
工作压力[bar] 315
流量[l/min] 180
滑阀符号 符号W
连接类型 底板安装
标称流量[l/min] 50
大小 10
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
无线连接 模拟，指令值±10 V
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 6.26
力士乐REXROTH比例阀R900927233
液压比例方向阀 4WREE10W75-2X/G24K31/A1V
R900927233 4WREE10W75-23/G24K31/A1V
公称尺寸 10, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀；根据液压符号可靠控制油流方向；通过内部活塞位置反馈实现高精度
滑阀
直接驱动
工业用高性能液压阀
产品属性
连接图 ISO 4401-05-04-05
产品系列 4WRE（E）6,10
工作压力[bar] 315
流量[l/min] 180
滑阀符号 符号W
连接类型 底板安装
标称流量[l/min] 75
大小 10
驱动类型 带集成电子设备的电气
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
无线连接 模拟，指令值±10 V
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 6.24
配套七芯插头：
金属R900021267
半金属R900217845
配套放大板
R900979889 VT-VRPA 2-2-1X/V0/T1
R900249811 VT-MRPA2-2-1X/V0/0
R900979888 VT-VRPA 2-2-1X/V0/T5
REXROTH溢流阀原装进口DBDS20G1X/150E
