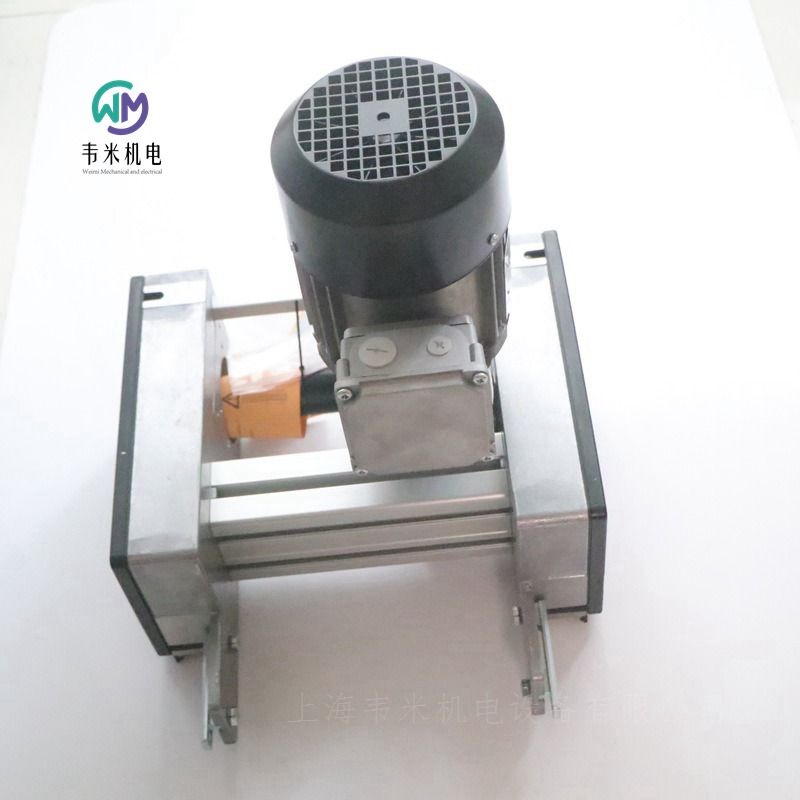

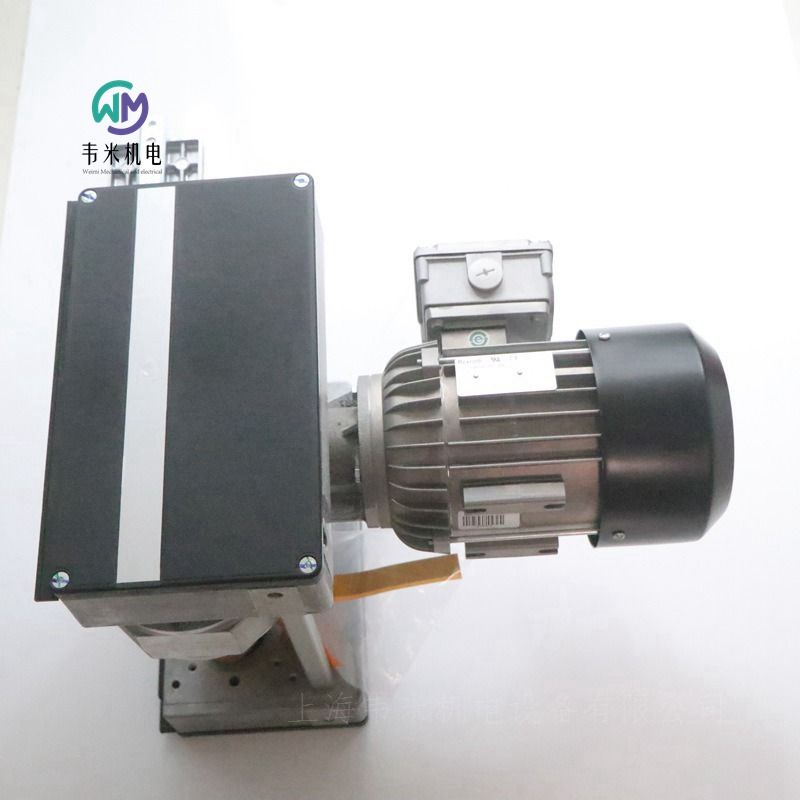

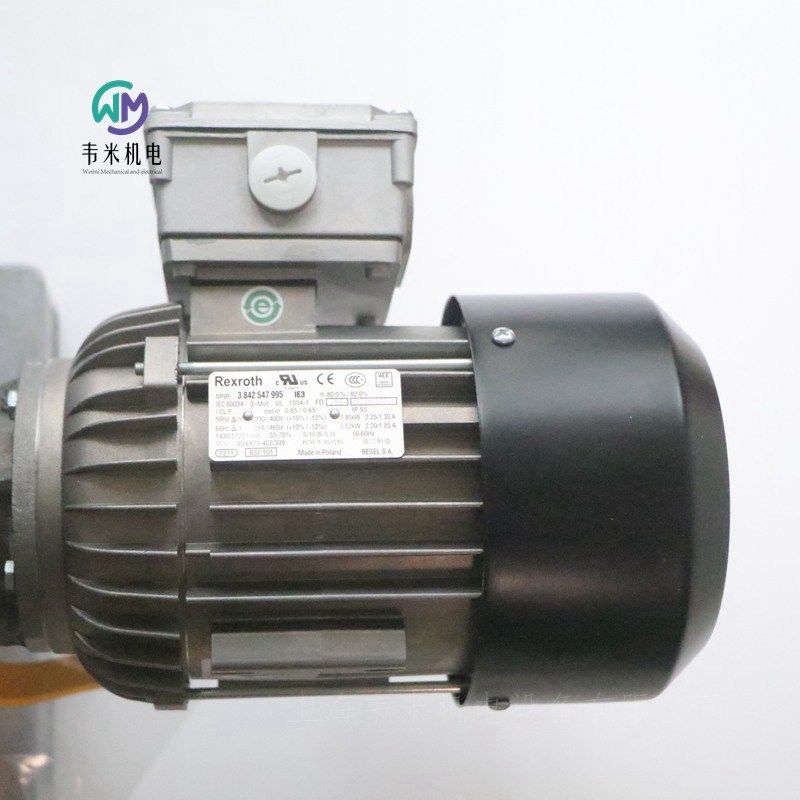

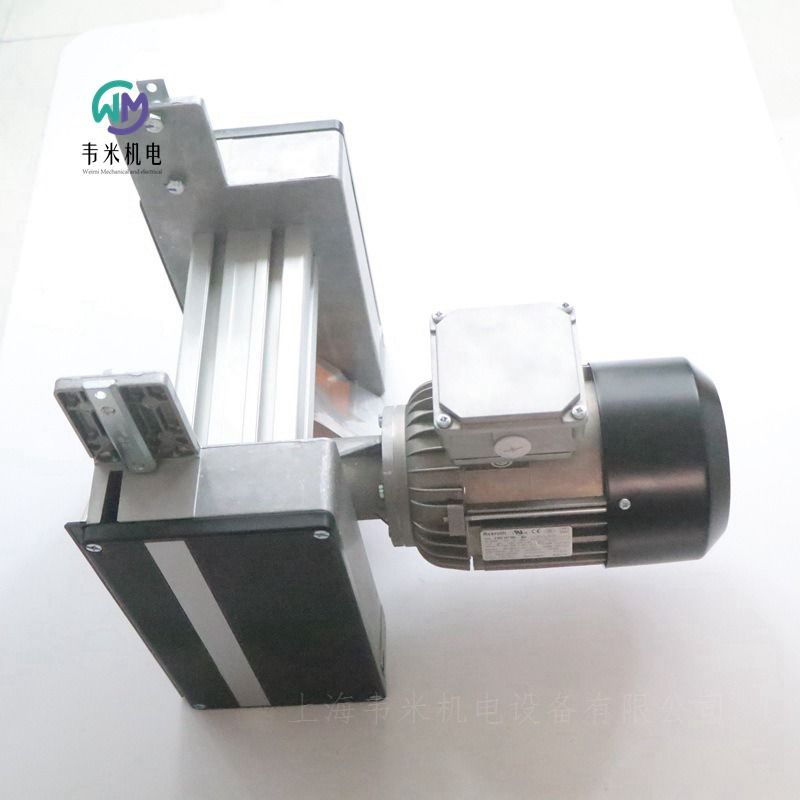

力士乐REXROTH驱动桥3842999083
AS 2/B-150 MA=M 驱动模块
安装技术 输送系统 TS 2plus 纵向输送皮带和齿形皮带 皮带和齿形皮带输送段单元的部件 驱动桥 AS 2/B-150 MA=M
AS 2/B-150 MA=M 驱动模块
该驱动模块 AS 2/B-... 用于驱动自建输送装置内的输送介质皮带或者用作一个横向段，所述输送装置包含一个输送段、一个返回装置和一个输送带。
输送介质：皮带（适用于EPA）
电机连接：可选择通过电缆/插头或接线盒进行电机连接
电机安装在中间时，只能采用 0° 和 90° 位置。电机安装在右侧或左侧时，安装角度可任意选择
特殊型号根据要求供货
可堆积运行
技术参数：
ESD 是
干燥室 [%rF] <1
传送方向的轨道宽度 [b max] [mm] 1200
传送方向的轨道宽度 [b min] [mm] 160
堆积运行中的输送段负载 [kg] 150
额定速度 [vN]
0 m/min ohne Motor und ohne Getriebe
12 m/min
15 m/min nicht möglich bei f = 60 Hz
18 m/min
6 m/min
9 m/min
电机连接 [AT]
K = Klemmenkasten
S = Kabel/Stecker
输送介质长度 [lAS] [mm] 660
供货范围 包含紧固件，用于安装至 ST 2/… 输送段，以及安装在邻近的回转单元上。
驱动模块 AS 2/B-150
供货提示 完全装配
提示 可个性化地订购宽度类型
首选值 [mm]
1040
1200
160
240
320
400
480
640
800
净室分级 ISO 第 7 级
输送介质 皮带（适用于 EPA 中的应用）
所需配件 滚轮轨 RB 2，用于相邻的纵向段和长度小于 320 mm 的工件托盘
滚轮轨套装 RB 2/UM 2，用于带有相邻纵向段的横向段
博世力士乐在各个行业实现面向未来生产的装配技术。提供可无缝集成到生产 IT 中的智能和模块化硬件和软件解决方案。从进货到生产和出货的各个流程，帮助您计划、设计和持续改进。我们的产品组合覆盖由铝型材制成的流动式货架和框架、符合人体工程学的装配工作站到全自动生产线的输送系统。基于数十年的实践经验，复杂而独特的多功能装配技术进一步不断发展。
基本机械元件
灵活性强：源自装配系统
如果为特定用途单独定制作业环境，则更加高效。从框架、围栏、特殊的系列化生产机械和ESD传导系统，到材料供应和链接的工作站或生产线，博世力士乐灵活的装配系统可为任何行业的任何任务提供快捷、完整的解决方案。
30多年前，博世引进了一套模块化系统，而如今我们的模块化系统所包含的零件远远超过1500个。其实这个创意相当简单：系统基于铝型材，型材上设有“连续的”纵向割缝。
由于系统的改进、面向客户的服务和全面的服务支持，包括免费的规划软件，我们的模块化系统可提供您需要的一切，以打造高效的作业环境。
力士乐VE 2 挡停器
0842900300
气动挡停器
倾斜挡停器；可打开，不会对工件托盘的接触面造成磨损
不容许采用可反转运行
将一个或多个堆积工件托盘停止在确定的工件托盘止动表面。当压力释放后，挡停器通过弹簧关闭，同时工件托盘停止。安装在辊道内，直接装于输送段。
工件托盘的总重 200kg
工作温度 0 ... +60℃
需要的压缩空气接口 4 ... 6bar
气动压入配合 φ 4mm
包括用于安装至 ST 2/... 输送段的紧固材料
气动元件
0842900300
版本VE 2
分离器VE 2
气动分离器
翻车机；工件载体接触面无磨损的开口
不允许反向操作
可与WT 2/E、WT 2、WT 2/F和WT 2/LS组合使用
产品特性
交货通知单
安装
额定速度[m/min]
6,9,12,15,18
材料参考
外壳：PA 6，锁定手柄：黄铜，锁定锁：PA 66
交货范围
包括用于安装在输送线ST 2/…上的安装材料。。。，气动元件
工件载体总质量[mG][kg]200.
工作温度[T]0 ...+60°C
气动插入式接头[?][mm]4.
所需压缩空气连接[pmax][bar]6.
所需压缩空气连接[pmin][bar]4.
笔记
应要求提供高温分离器
工件载体总质量[mG]乘以[kg]
200,140,100,70,50
推荐配件
后挡板VE 2/RS，开关支架SH 2/。。。，职位查询
重量[kg]0.430
力士乐REXROTH标准框架模块
3842174302
标准边长为 160 至 400 mm 的转角模块
320 mm 框架扩展模块
材料：
- 带 PA（聚酰胺）耐磨垫的转角/扩展模块 (PA)，或者
- 带 PE（聚乙烯）耐磨垫的转角/扩展模块 (PA)
适用于总重 mW > 50 kg 和输送速度 vN >12 M/min 的情况，需要加固型框架模块
可接合 WT 2 承载板使用
框架模块用于自行装配工件托盘。PA 基本解决方案适合用于传送带/齿形带和平顶链输送介质。
带 PE 耐磨垫的框架模块需用于双排链和堆积滚子链输送介质。PE 缓冲垫不适用于在 ESD 平顶链上堆积运行。
力士乐REXROTH分离器
VE-VF 分离器
VE-VF/M 分离器
用于可靠地停止工件托盘的分离器
适合后续安装，不必中断侧导向装置
分离器可以安装在任意位置
开关支架，用于安装到分离器上，大积放负荷 50 kg
提供两种规格：
VE-VF 用于干燥或者有油污的环境
VE-VF/M 用于有腐蚀性的应用
挡停器 VE-VF 3842528852
供货范围 包括固定材料
力士乐REXROTH 滑动挡块VA 2/50 - 可反转
3842191721
滑动挡块，可气动提升
一体式开关托架
可反转运行
不适用于 ST 2...-H 输送段
通过传感器感应滑动挡块的上部位置
可与 WT 2 和 WT 2/F 搭配使用
滑动挡块用于连接了两个以上总线输送段并需要辅助止挡的横向输送段。滑动挡块启动后，横向提升装置可将工件托盘送入纵向输送段。系统降压时，可气动降低的滑动挡块延伸至下部末端位置。使用正好位于输送段上辊道内部的传感器，可以检测滑动挡块的上部位置。
力士乐REXROTH支重轮
支承轮 D58X30 MITTELBORD
3842218940
3842218944
支承辊轮，用于构建滑车或滚轮段
装在带有 10 mm 锁坑的型材上
采用大直径的深沟球轴承，运行特性出色
支承滚轮带有轮缘，可在 10 mm 锁坑中导向
防静电导电
博世力士乐（BOSCH-REXROTH）支重轮
支承辊轮，用于构建滑车或滚轮段
装在带有 10 mm 锁坑的型材上
采用大直径的深沟球轴承，运行特性出色
支承滚轮带有轮缘，可在 10 mm 锁坑中导向
防静电导电
力士乐REXROTH卡装式容器
3842344752
抓取盒GB-1210
在工作站或在材料输送架中定位小零件
表面设计符合人体工程学，以轻松稳固地进行抓取
可与卡装架和护盖结合使用
产品属性
颜色 浅灰色
包装单元 1.
内容物[cm3] 1370
b x h x l 123 x 100 x 173
材料 ABS
重量[kg] 0.19
博世力士乐（BOSCH-REXROTH）法兰螺母，T 形螺栓
凸肩螺母 M8
3842345081
法兰螺母 10 mm 锁坑 M8
固定和导电连接
螺栓端部凹口用于标记正确的位置
型材精加工：不需要
镀锌钢
力士乐WI 2 摇杆
摆杆 WI 2 BQ=240
3842348781
3842530309 摆杆感应开关
区域监测
识别工件托盘
停止工件托盘的横向输送
适合安装在型材宽度为 45 mm 的 ST 2/… 输送段或型材宽度为 50 mm 的 ST 2/…-H 的输送段上
适用于 EPA 环境
对于长度 ≤ 480 mm 的工件托盘，需要用到一个基本摇杆元件
对于长度 ≥ 640 mm 的工件托盘，需要用到两个基本摇杆元件
摇杆用于以下领域：
区域监测
停止工件托盘的横向输送
识别工件托盘
根据所需功能，WI/M、WI 2/… 摇杆应配备一个或两个传感器。
工件托盘的承受总重MG 30kg（当从横向段进给到主段时，适用总WT重量；对于区域监测，只有系统大重量 240 kg 不得超过）
ESD 是
摇杆重量M 1.5kg（每个摇臂的小WT重量）
长度L 320mm
监测范围 270mm
供货范围
包含用于安装在 ST 2/... 输送段或 BS 2/... 传送带输送段上的紧固件
力士乐REXROTH通信模块ID 200/C-...
ID 200/C-PDP（PROFIBUS-DPV0）
ID 200/C-ETH（以太网）
3842410061
通信模块ID 200/C-PDP
通信模块的作用是在天线与控制系统之间建立连接。
其提供了多用于两个天线的插接式接口，能够以不同的频率同时启用和工作。或者，也可以将数字传感器连接到每个天线。通过一体化Web服务器进行参数设置和诊断。
ID 200/C-ETH
通过以太网建立起与控制系统的连接。除TCP/IP、Profinet/IO、Modbus/TCP和EtherNet/IP之外，还可使用以太网协议。内置开关可实现除传统的以太网星形布线之外的线路结构布线。
ID 200/C-PDP
通过PROFIBUS-DPV0建立起与控制系统的连接。通过单独的RS-232接口连接一体化Web服务器。
移动数据载体MDT...L，适用于125 kHz
移动数据载体MDT...L，适用于13.56 MHz
扁平天线A...F，适用于125 kHz或13.56 MHz
圆形天线A...R，适用于125 kHz或13.56 MHz
通信模块C-...，适用于PROFIBUS或Ethernet
控制系统
工作电压 20 ... 30 VDC, PELV
波形 ≤ 10 %
电流消耗 Max. 0,5 A（电流消耗，包括2个天线）
状态指示 7个LED
防护类型 IP65
壳体材料 铝；粉末涂层RAL 7035
环境温度 –25 … +70 °C
储存温度 –30 ... +80 °C
湿度 max. 96%
抗振性 3,5mm (10 ... 55 Hz); 20g (55 … 2000 Hz)
抗震性和抗冲击性 70 g/6 ms，18次循环
认证 EN 300330, ETS 300683, CE, FCC
质量 0.5 kg
传输频率 125 kHz 13.56 MHz
连接 RS232 PROFIBUS-DPV0
力士乐REXROTH天线ID 200/A -...
天线ID 200/A -... F（扁平天线）
天线ID 200/A -... R（圆形天线）
3842410063 天线ID 200/A-HR
工作电压 24 V(通信模块的工作电压)
壳体材料 PBT/不锈钢
环境温度 –25 … +70 °C
储存温度 –40 … +85 °C
湿度 max. 96%
抗振性 1mm (10 ... 55 Hz); 5g (10 ... 2000 Hz)
抗震性和抗冲击性 30 g/11 ms，18次循环
质量 0.1 kg
防护类型 IP67
传输频率 13.56 MHz
写入/读取距离 - 静态 35 mm
写入/读取距离 - 动态 30 mm(写入/读取距离 - 动态：v = 20 m/分钟)
两个天线之间的小距离 - 多路复用运行 30 mm
两个天线之间的小距离 - 同时运行 80 mm
天线用于读写移动数据载体MDT...L（125 kHz，低频）或MDT...H（13.56 MHz，高频）。天线专门设计用于在通信模块上运行，并且也由该模块供电。
天线ID 200/A -...R（圆形天线）
圆形设计的天线特别适用于读取安装在工件托盘下侧的数据载体。采用相应的安装套件，还可以实现其他安装情况。
天线ID 200/A -...F（扁平天线）
扁平型设计的天线专门针对在传输系统上进行侧面安装加以优化。采用相应的安装套件，还可以实现其他安装情况。
移动数据载体MDT...L，适用于125 kHz
移动数据载体MDT...L，适用于13.56 MHz
扁平天线A...F，适用于125 kHz或13.56 MHz
圆形天线A...R，适用于125 kHz或13.56 MHz
通信模块C-...，适用于PROFIBUS或Ethernet
控制系统
力士乐REXROTH移动数据载体MDT...H（13.56 MHz）
MDT，带FRAM存储器
数据存储器 MDT1/2K-H
3842410104
移动数据载体兼容标准ISO 15693（13.56 MHz），不需要电池，可配合FRAM存储器工作。多种外壳型号，可实现在工件托盘上的多种安装位置或直接安装到待识别产品上。数据载体可从多个侧面读取，包括在通过时进行动态读取。
采用FRAM存储器的MDT
内存容量：2000字节用户内存
附加64位：一序列号
写读循环：1010
移动数据载体MDT...L，适用于125 kHz
移动数据载体MDT...L，适用于13.56 MHz
扁平天线A...F，适用于125 kHz或13.56 MHz
圆形天线A...R，适用于125 kHz或13.56 MHz
通信模块C-...，适用于PROFIBUS或Ethernet
控制系统
移动数据载体1/2K-H
频率 13.56 MHz
标准符合性 ISO 15693
内存容量 2000 Byte
数据访问 8字节块
内存类型 FRAM
写循环数量 ≥ 100 亿
读循环数量 不受限制
传输距离 - 静态 35 mm
传输距离 - 动态 30 mm
运行期间的环境温度 –25 ... +85 °C
壳体材料 PA 66
防护类型 IP68
力士乐VE 2/S 挡停器
气动挡停器
用于操作可逆的输送段
分配器 VE 2/S
3842515844
托盘反向移动时，不得对 VE 2/S 产生压力
将一个或多个堆积工件托盘停止在确定的工件托盘止动表面。VE 2/S 只能停止来自一个方向的工件托盘。当压力释放后，挡停器通过弹簧关闭，同时工件托盘停止。需要两个 VE 2/S 挡停器才能停止来自两个方向的托盘，因为反向运行的托盘不能施加压力至挡停器。安装在辊道内，直接装于输送段。
工件托盘的大总重MG 140kg
工作温度T 0 ... +60℃
材料规格
壳体：PA 6
凸耳凸轮：PA 66
需要的压缩空气接口P 4 ... 6bar
气动压入配合φ 4mm
主动（气动）打开安全锁销可从两个方向安全转移。
供货范围
包括用于安装至 ST 2/... 输送段的紧固材料
力士乐REXROTH弹簧拉出器
该弹簧拉出器用于以符合人体工程学的方式提供工具，如螺丝，以减小工人承受的不均匀的高应力
该弹簧拉出器带可回缩电缆，用于以符合人体工程学的方式提供气动工具，如气动螺丝，以减小工人承受的不均匀的高应力
弹簧拉出器，0.4 -1.0 KG
重量 0.6kg
可回缩电缆 1600mm
编号3842520053
3842520054
承载载荷和电缆长度可调
在工作站使用吊架和滑车，或者滑动吊架进行装配
带可回缩电缆的弹簧拉出器
通过风棒提供压缩空气
用于进料管和工具连接的压缩空气接头：G1/4"
博世力士乐（BOSCH-REXROTH）数据存储器
ID 10/D通过工件携带信息。
可将多个ID 10/D装置连接到工件托盘上。
博世力士乐（BOSCH-REXROTH）挡停器
气动闸门
用于具有可逆操作的区段
托盘反向移动时，不得对VE 2/S施加压力
将一个或多个累积工件托盘停止在工件托盘的定义停止面。VE 2/S只能停止来自一个方向的工件托盘。释放压力时，停止闸门由弹簧关闭，工件托盘停止。需要两个VE 2/S停止门来停止来自两个方向的托盘，因为托盘反向移动时不得对停止门施加压力。安装在轨道内部，直接安装在输送机部分。
力士乐REXROTH分离器 VE 1
气动分离器。当压力释放后，分离器通过弹簧关闭，同时工件托盘停止。
倾斜挡停器；可打开，不会对工件托盘的停止面造成磨损。
堆积运行中所有工件托盘的容许总负荷：80 kg（输送速度 9 m/min）
分离器用于停止工件托盘。致动采用气动手段执行。在未加压状态，分离器由弹簧挡在阻挡位置，因此对生产安全有很重要的意义。
将一个或多个堆积工件托盘停止在定义的工件托盘停止表面。
编号 3842522400
堆积操作中的大输送段负载 80kg
洁净室等级 ISO 7 级
干燥室r.F. <1%
需要的压缩空气接口p 4 ... 6 bar
气动压入配合φ 4mm
力士乐REXROTH支架 60/60
支架 60x60 套件（标准型）N10/10 3842523553
带有定位凸耳的支架，适于快速、的组装，防止转动
定位凸耳易于移除，以便于在板件上组装，或以直角装配到槽上
版本 designLINE ，采用特殊的银粉漆 (RAL 9006)，真正的高品质设计
中间元件，用于在下一个大锁坑中定位托架
端盖，用于防尘，有信号灰（RAL 7004）和黑色 ESD（RAL 9005）两种版本
型材精加工：不需要
推荐配件
10 mm 锁坑的中间元件
支架端盖 60/60，信号灰
支架端盖 60/60，黑色
力士乐REXROTH支架 45/45
带有定位凸耳的支架，适于快速、的组装，防止转动
定位凸耳易于移除，以便于在板件上组装，或以直角装配到槽上
版本 designLINE ，采用特殊的银粉漆 (RAL 9006)，真正的高品质设计
偏移滑块，用于 45/45 托架的偏置定位
端盖，用于防尘，有信号灰（RAL 7004）和黑色 ESD（RAL 9005）两种版本
推荐配件
滑块，偏置
支架端盖 45/45，信号灰
支架端盖 45/45，黑色
支架 45x45 套件（标准型）套件包括紧固件 3842523561
博世力士乐（BOSCH-REXROTH）角撑板60X60 10/10套
3842523553
带定心凸耳的支架，用于快速、装配，防止转动
定心凸耳很容易断开，以便在板上组装或与槽成直角
带有特殊银漆（RAL 9006）的版本设计线，提供特别高质量的设计
用于将支架定位在下一个大槽中的中间元件
防尘盖，可提供信号灰色（RAL 7004）和黑色ESD（RAL 9005）
型材表面处理：不需要
力士乐REXROTH支架45/45
3842523561
带定心凸耳的支架，用于快速、装配，防止转动
定心凸耳很容易断开，以便在板上组装或与槽成直角
带有特殊银漆（RAL 9006）的版本设计线，提供特别高质量的设计
滑块偏移用于45/45支架的偏心定位
防尘盖，可提供信号灰色（RAL 7004）和黑色ESD（RAL 9005）
力士乐REXROTH支架45/90
3842523570
带定心凸耳的支架，用于快速、装配，防止转动
定心凸耳很容易断开，以便在板上组装或与槽成直角
带有特殊银漆（RAL 9006）的版本设计线，提供特别高质量的设计
防尘盖，可提供信号灰色（RAL 7004）和黑色ESD（RAL 9005）
型材表面处理：不需要
博世力士乐（BOSCH-REXROTH）加固型框架模块
3842525998
用于尺寸为400 x 400 mm及以上的工件托盘的自组装。工件托盘总重量mW>50 kg和输送速度vN>12 m/min所需
400毫米转角模块
320毫米帧扩展模块
通过组合标准模块，可以实现多种工件托盘尺寸
材料：
–带PA（聚酰胺）耐磨垫的拐角/延伸模块（PA）
或
–带PE（=聚乙烯）耐磨垫的拐角/延伸模块（PA）
可与WT 2承载板组合
加固框架模块用于自组装尺寸为400 x 400 mm的工件托盘。工件托盘总重>50 kg或输送机速度vN>12 m/min所需。
PA基本解决方案适用于皮带/齿带和平顶链式输送机介质。
双链和累积滚子链输送机介质上需要使用带PE耐磨垫的框架模块。
博世力士乐（BOSCH-REXROTH）标准框架模块
3842526762
标准边长为160至400 mm的拐角模块
320毫米帧扩展模块
材料：
-带PA（=聚酰胺）耐磨垫或
-带PE（=聚乙烯）耐磨垫的拐角/延伸模块（PA）
对于总重量mW>50 kg和输送速度vN>12 M/min，需要加固框架模块
可与WT 2承载板组合
框架模块用于工件托盘的自组装。PA基本解决方案适用于皮带/齿带和平顶链式输送机介质。
双链和累积滚子链输送机介质上需要使用带PE耐磨垫的框架模块。PE垫不适用于ESD平顶链上的累积操作。
博世力士乐（BOSCH-REXROTH）刮板
用于从输送介质上刮取小零件
用于小重量为3 kg的工件托盘
输送介质：皮带、齿带、平顶链
可安装在右侧（R）或左侧（L）
带刮的区段不可能进行可逆操作
博世力士乐（BOSCH-REXROTH）板件
用于在没有中心孔的型材中紧固调平脚
用作端部连接器或T形连接器
型材精加工：在中心孔内攻丝螺纹
材料
板材：压铸铝
紧固材料：钢；镀锌
博世力士乐（BOSCH-REXROTH）GT 2皮带
用作输送介质的传送带将工件托盘输送至输送系统。安全带在安装过程中预张紧并粘合，形成连续的安全带。安全带安装工具包用于接合、张紧和粘合。
使用以下公式确定所需的皮带长度。
注：皮带需要预紧系数F。
磅=（（2倍高度+高度+高度）x英尺）+60
lB=皮带长度
lS=截面长度
lAS驱动模块处输送介质的长度
lUM返回装置处输送介质的长度
F=预拉伸系数
皮带的预张紧系数F
其中BS 2和lS≤ 4000毫米，F=0.98
其中，BS 2和lS>4000 mm，F=0.975
式中，AS 2/B-250，F=0.965
输送带输送介质的长度
lUM=660毫米
lAS=660毫米
皮带膨胀
其中lS≤ 4000毫米=2%
其中lS>4000毫米=2.5%
其中AS 2/B-250=3.5%
