AIRTEC防爆电磁阀KN-05-510-HN配108-030-1160，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

德国AIRTEC电磁阀KN-05、KN-55系列
技术特点
连接：G1/4，Namur
流量  780NL/min
压力范围  3...10bar
标称宽度：6 mm
温度范围：-10°C…+70°C
防护等级：IP 65
ATEX：可选
阀门型号：
3/2路、二位五通、3/3路
可用电压：
直流：12V，24V
交流：24V、115V、230V
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
可提供符合2014/34/EU（ATEX）的版本。
电动柱塞阀。接通电压后，阀门切换。这些阀门配备有手动应急装置。用螺丝刀驱动。
KN-55型配备了防潮磁性线圈和磁铁上的附加密封。
包括安装螺钉、编码销和O型环。
KN-05-310-HN 24V
KN-55-310-HN-xxx
KN-05-310-HNX-XXX
KN-05-310-HN-142
KN-05-310-HN-144
KN-05-310-HN-912
二位三通，单线圈，空气弹簧复位，静止位置关闭
KN-05-311-HN-xxx
KN-05-311-HN 230VAC
KN-05-311-HN DC24V
KN-05-311-HN 24VDC
KN-55-311-HN-xxx

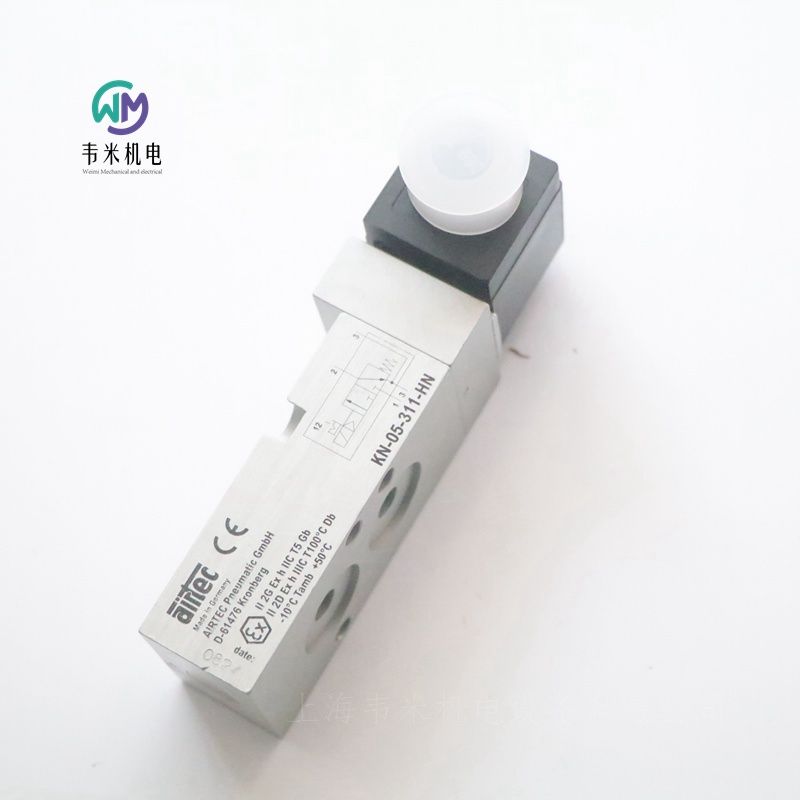

KN-05-311-HN+108-030-1160
二位三通，单线圈，机械弹簧复位，静止位置关闭
KN-05-510-HN 24V
KN-05-510-HN-xxx
KN-55-510-HN-xxx
KN-05-510-HN+23-SP-011-412

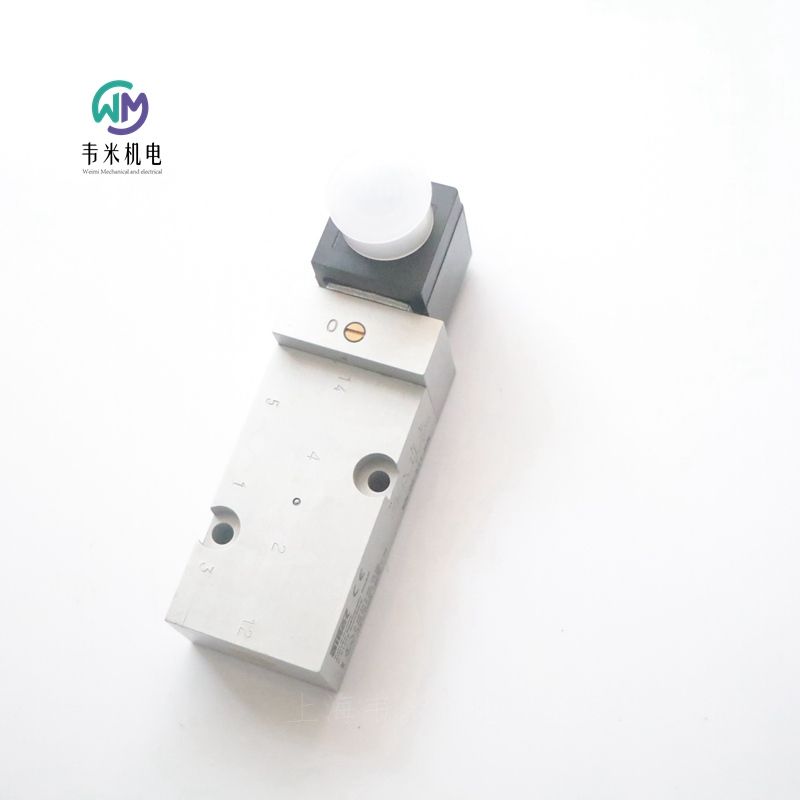

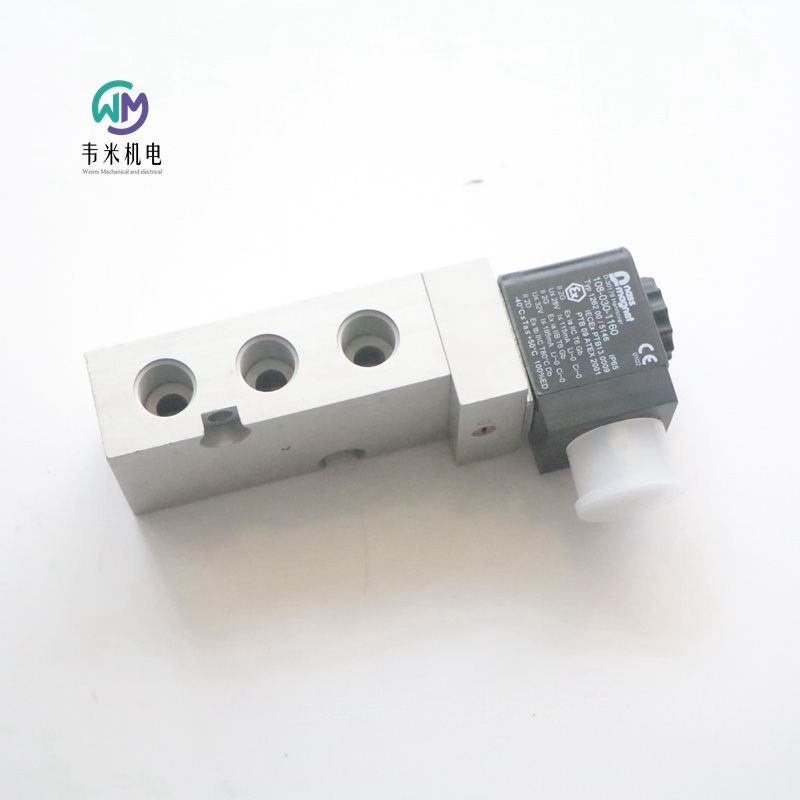

KN-05-510-HN配108-030-1160

爱尔泰克AIRTEC气动元件：
气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。

阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀

压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。

真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。

传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。

连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。

爱尔泰克AIRTEC气动元件应用领域：
印刷和印染加工
化学工业
回收利用和垃圾处理
海洋能源
汽车
近海工程
交通技术
工程机械
采矿
水工钢结构
水泥工业
制糖工业
制浆和造纸
成型机床和压机
石油和天然气钻井设备（陆基）
切削机床
船舶技术
船厂设备
塑料机械和压铸机
装配和搬运
太阳能
道路车辆和商用车辆
橡胶加工
能源技术
波浪实验室
半导体和电子
舞台技术
物料搬运技术
物料搬运和转运技术
包装和加工
模拟技术
木材加工和处理
冶金
玻璃制造
隧道掘进机
农业和林业机械
卧式钻床
发动机
挖泥机
检测技术
矿石处理
运动中的结构
风能

德国AIRTEC微型气缸CM系列
活塞φ  16...20...25mm
介质  经过过滤的压缩空气
工作压力1...10 bar
接口：M5、G 1/8
活塞杆螺纹：M6、M8、M10x1.25
温度范围-30°C…+80°C（高温设计为0…+150°C）
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力点须至少比低环境温度低10°C。
CM-标准气缸
CMDE-带双头活塞杆
设计与功能
双作用气缸带有磁铁和内置垫圈。
气缸管材料：AISI 304
气缸盖：AISI 304
活塞杆：AISI 316
密封件：PU（可选FKM）
可提供符合2014/34/EU（ATEX）的版本
双作用气缸，在末端位置配有阻尼盘，通过气缸开关进行非接触位置查询的位置检测。该气缸还具有可调节的气动末端位置阻尼。气缸盖和底部通过滚动连接到气缸管。
CM
双作用，位置检测
CMP
双作用，两侧可调，气动末端位置阻尼，位置检测
CDH
双作用，高温型
CDPH
双作用，两侧可调，气动末端位置阻尼，高温型
CMDE
双作用连续活塞杆，位置检测
CMPDE
双作用、连续活塞杆、两侧可调、气动端阻尼、位置检测
德国爱尔泰克AIRTEC气缸
CM-25-040-204
CM-32-050-204

德国AIRTEC微型气缸HM系列
活塞φ：8...63mm
接口类型：M5、G 1/8、G1/4、G 3/8.
活塞杆螺纹：M4、M6、M8、M10x1.25、M10、M12、M16.
工作压力:1...10 bar（14.5...145psi）
温度范围:-30°C…+80°C（高温设计为0…+150°C）
介质：过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4Ω级，无腐蚀性成分。
材料气缸管：不锈钢
气缸盖：铝，阳极氧化
活塞杆：不锈钢
密封件：PU、NBR（可选FKM）
可提供符合2014/34/EU（ATEX）的版本。
双作用气缸，在末端位置配有阻尼盘，通过气缸开关进行非接触位置查询的位置检测。该气缸还具有可调节的气动末端位置阻尼。
气缸盖和底部通过滚动连接到气缸管。
可根据要求提供特殊冲程长度
HM-标准气缸
HMDE-带有双头活塞杆
HMP-带有可调衬垫
HMPDE-带有双头活塞杆和可调衬垫
设计与功能
双作用气缸带有磁铁、内置垫圈或者可调衬垫。
直径为28,10 and 12 mm的气缸须使用电子开关(ZS-6300,ZS-6301,ZS-7300或者ZS-7301)。
HM, HMS, HMZ
双作用，位置检测
HMP
双作用，两侧可调，气动末端位置阻尼，位置检测
HDH
双作用，高温型
HDPH
HDP-32-025
HDP-40-025
双作用，两侧可调，气动末端位置阻尼，高温型
HMDE
双作用连续活塞杆，位置检测
HMPDE
双作用、连续活塞杆、两侧可调、气动端阻尼、位置检测
德国AIRTEC气缸型号：
HM-12-010
HM-12-040
HM-25-400
HM-32-160
HDSVK-20-PR-3625-060


德国AIRTEC爱尔泰克气缸附件线性导向装置LE系列
技术特点
直径：32 mm至100 mm
大行程：1.000 mm
温度范围：-30°C…+100°C
载荷：6...60Nm
重量：0.6...11.6kg
版本：
滑动导轨
循环球导轨
根据ISO 15552，活塞杆气缸的导向装置。
设计与功能
直线导向装置带有循环滚珠轴承或自润滑青铜轴承。适用于HM 12-25 mm (ISO6432)和XL32 - 100 mm (ISo6431)系列的气缸。
CG型号是为低作用力而设计的，仅适用于63 mm的气缸。
气缸须单独订购。
材料：
缸体：铝材（阳极氧化处理）
导杆：镀铬钢
轴刮油装置:NBR
轴承:钢（滚珠轴承)或者烧结青铜
德国AIRTEC爱尔泰克导向装置订货型号：
LE-50-080-HG

德国AIRTEC爱尔泰克气缸NYD系列
技术特点
直径：20 mm至125 mm
双重作用的
大行程：250 mm至400 mm
温度范围：-20°C…+80°C
ATEX：可选
版本：
高温型-10°C…+150°C
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
材料：
缸体：铝材（阳极氧化处理）
缸盖：压铸铝，涂漆
活塞杆：不锈钢
密封：PU、NBR（可选FKM）
可提供符合2014/34/EU（ATEX）的版本。
带集成阻尼盘的双作用气缸。带有位置检测功能，可通过气缸开关进行非接触式位置查询。
可根据要求提供特殊行程长度。
200,210
双作用集成绝缘盘，位置检测
220
双作用、防旋转、集成阻尼盘、位置检测
600, 610, 800, 810
双作用、连续活塞杆、集成阻尼盘、位置检测
620
双作用、防旋转、连续活塞杆、集成阻尼盘、位置检测
200,600
标准型，外螺纹
210,610
标准型，内螺纹
220,620
带防扭曲保护
202,602
高温设计（有效位置检测可达80°C），外螺纹
212,612
高温设计（有效位置检测可达80°C），内螺纹
222,622
高温设计（有效位置检测可达80°C），防旋转，内螺纹
800
连续空心钻孔活塞杆，外螺纹
810
连续空心钻孔活塞杆，内螺纹
德国AIRTEC爱尔泰克短行程气缸型号：
NYD-040-200-210
NYD-080-360-210

德国AIRTEC爱尔泰克气缸NXD系列
技术特点
活塞直径：12 mm至100 mm
双重作用的
大行程：250 mm
温度范围：-20°C…+80°C
双作用气缸
版本：
高温型-10°C…+150°C
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
带集成阻尼盘的双作用气缸。带有位置检测功能，可通过气缸开关进行非接触式位置查询。
可根据要求提供特殊行程长度。
设计与功能
双作用气缸带有接近传感器的永磁铁和内置垫圈。气缸的端盖由安装螺钉固定到铝制的框架结构上。
200,210
双作用集成绝缘盘，位置检测
220
双作用、防旋转、集成阻尼盘、位置检测
600, 610
双作用、连续活塞杆、集成阻尼盘、位置检测
200-带有外螺纹的标准气缸
210-带有内螺纹的标准气缸
220-非旋转型标i准气缸
600-带有外螺纹的双头活塞杆
610-带有内螺纹的双头活塞杆
标准行程长度mm:
5,10,15,20,25,30,40,50,60,70,80,90,100,125,160,200,250
φ12-16:型号为200、210、600和610的气缸的大行程为200 mm.
型号为220的气缸的大行程为160 mm。
材料
气缸管:铝（阳极氧化处理)
端盖:铝（阳极氧化处理)
活塞杆:不锈钢
密封:PU
德国爱尔泰克AIRTEC短行程气缸订货型号：
NXD-012-015-200
NXD-020-025-200
NXD-025-015-200

德国AIRTEC爱尔泰克型材气缸XL系列
技术特点
直径：32 mm至125 mm
大行程：2.800 mm
温度范围：-20°C…+80°C
缓冲长度： 27...44mm²
接口：G1/8、G1/4、G3/8、G1/2
6bar时的理论作用力：420...6480N
活塞杆螺纹：M10x1.25、M12x1.25、M16x1.5、M20x1.5、M27x2
工作原理：1...10bar（14.5...145psi）
ATEX：可选
版本：
低温型-40°C…+80°C
高温型-10°C…+150°C
低摩擦设计
介质：根据ISO 8573-1:2010，7:2:4级，过滤、无油和干燥的压缩空气，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
材料：
气缸管:铝材（阳极氧化处理)
端盖:压铸铝（涂漆处理)
活塞杆:镀铬（标准)–不锈钢
密封:PU/NBR
双作用气缸，两侧具有可调节的气动末端位置阻尼。带有位置检测功能，可通过气缸开关进行非接触式位置查询。
可根据要求提供特殊行程长度。
XL=基本版本。
XLBS=带气动制动的气缸。
XLR=锁紧装置缓冲。
000-不锈钢活塞杆
050-标准（镀铬锈钢活塞杆)
070-双活塞杆，活塞直径32-63 mm
400-不锈钢双头活塞杆
450-双头活塞杆，
设计与功能
双作用铝制气缸带有整套传感器槽、可调衬垫和接近传感器的永磁铁。传感器可以直接安装在铝制的槽中。标i淮行程长度参看下表，附加长度可按用户要求提供。
这个系列的阀门符合94/9/EG (ATEX)标准，设计为防爆型。
050, 054, 000, 004
双作用，两侧可调，气动末端位置阻尼，位置检测
152, 102
双作用，两侧可调，气动末端位置阻尼
450, 454, 400, 404
双作用，连续活塞杆，两侧可调，气动末端位置阻尼，位置检测
552, 502
双作用连续活塞杆，两侧可调，气动末端位置阻尼
德国爱尔泰克AIRTEC型材气缸订货型号：
XL-050-0075-050
XL-032-1000-050
XL-050-0160-050
XL-050-0320-050
XL-050-0100-050
XL-050-0025-050
XL-050-0050-050
XL-050-0200-050
XL-063-0320-050
XLBSP-125-1000-000

德国AIRTEC气缸维修包
ZXV-25-2000-01

爱尔泰克AIRTEC接近传感器
功能原理
磁场传感器由磁场操动，特别适用于气缸内活塞位置的探测。磁场能够穿透非磁性金属，透过气缸的铝制外壳检测到活塞的永磁铁。
固定端
传感器由顺时针旋转的螺钉固定在槽内。
ZS-5600
电缆插头  M8
超行程速度    ≤10 mls
磁滞    ≤1 mm
温度漂移    ≤0.1 mm
重复精确度    ≤±0.1 mm
操作温度    - 25 °C ...+ 70c
防护等级    IP67
外壳材料    塑料，PA 12
切换状态指示    LED，黄色
开断能力    10 w
空载电流    0 mA
关闭状态电流    0 mA
切换频率    ≤0.5 kHz
额定绝缘电压    ≤0.5kV
电线损耗    否
反极性保护    是
振动电阻    55 Hz (1 mm)
震动电阻    30 g (11 ms)
德国AIRTEC爱尔泰克传感器订货型号：
ZS-5200
ZS-5201
ZS-5300
ZS-5300-05
ZS-5301
ZS-5600
ZS-6300
ZS-7300
ZS-6301
ZS-7301
AIRTEC防爆电磁阀KN-05-510-HN配108-030-1160
