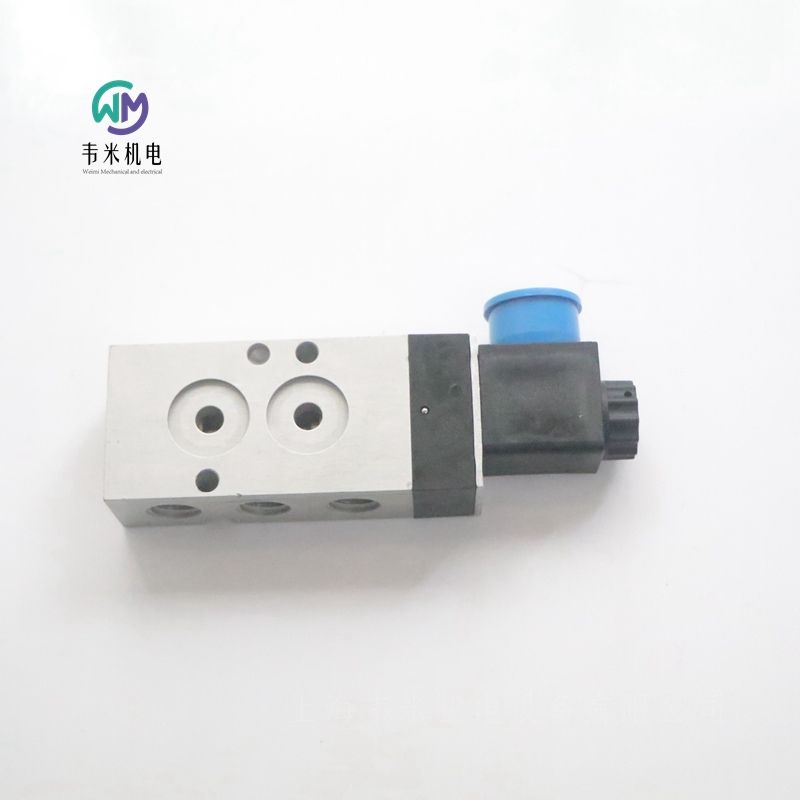

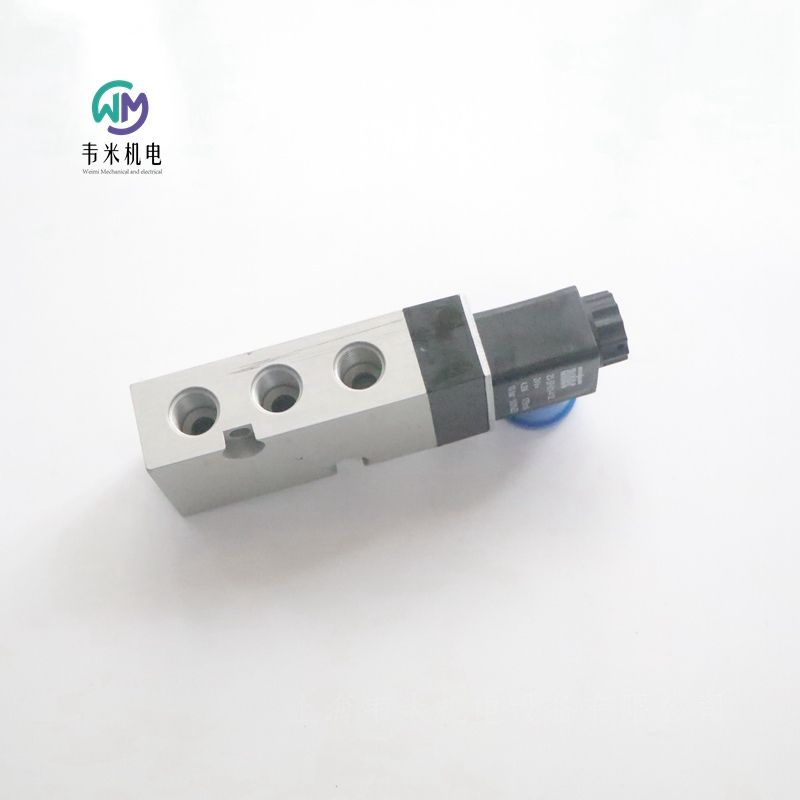

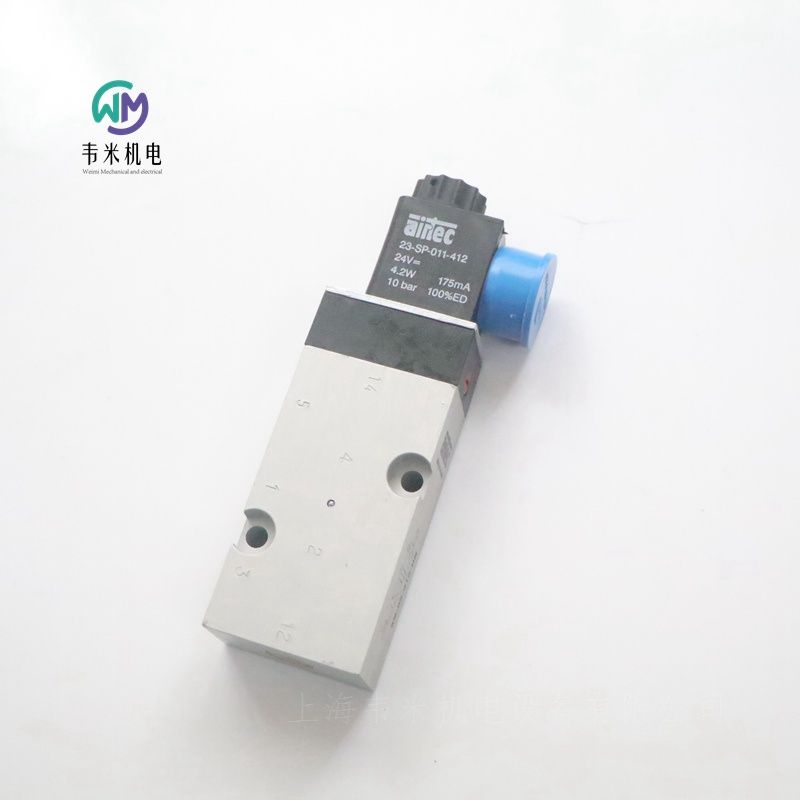

AIRTEC气动电磁阀KN-05-510-HN 24VDC，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

德国AIRTEC电磁阀KN-05、KN-55系列
技术特点
连接：G1/4，Namur
流量  780NL/min
压力范围  3...10bar
标称宽度：6 mm
温度范围：-10°C…+70°C
防护等级：IP 65
ATEX：可选
阀门型号：
3/2路、二位五通、3/3路
可用电压：
直流：12V，24V
交流：24V、115V、230V
介质过滤、无油和干燥压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少比低环境温度低10°C。
材料外壳：铝阳极氧化，塑料，密封件：NBR和POM，
内部零件：铝、不锈钢和Ms
根据EN 60529，防护等级为IP 65
可提供符合2014/34/EU（ATEX）的版本。
电动柱塞阀。接通电压后，阀门切换。这些阀门配备有手动应急装置。用螺丝刀驱动。
KN-55型配备了防潮磁性线圈和磁铁上的附加密封。
包括安装螺钉、编码销和O型环。
KN-05-310-HN 24V
KN-55-310-HN-xxx
KN-05-310-HNX-XXX
KN-05-310-HN-142
KN-05-310-HN-144
KN-05-310-HN-912
二位三通，单线圈，空气弹簧复位，静止位置关闭
KN-05-311-HN-xxx
KN-05-311-HN 230VAC
KN-05-311-HN DC24V
KN-05-311-HN 24VDC
KN-55-311-HN-xxx
KN-05-311-HN+108-030-1160
二位三通，单线圈，机械弹簧复位，静止位置关闭
KN-05-510-HN 24V
KN-05-510-HN-xxx
KN-55-510-HN-xxx
KN-05-510-HN+23-SP-011-412
二位五通，单线圈，空气弹簧复位
KN-05-511-HN 24V
KN-05-511-HN-xxx
KN-05-511-HN+23-SP-011-412
KN-05-511-HN+108-030-1160
KN-05-511-HN DC24V

AIRTEC爱尔泰克气动元件：
气缸和驱动装置：标准气缸、微型气缸、圆形气缸、紧凑型气缸、短行程气缸和薄型气缸、型材气缸、拉杆气缸、气缸阀门单元、无杆气缸、导向气缸、双活塞气缸、旋转驱动装置、波纹管气缸、带有测距传感器的气缸、膜片式气缸、气缸附件、气缸安装件（螺栓、法兰安装件、底脚安装件、U形安装件、后耳环、轴承支架、气缸安装件的螺母、摇动塞固定装置、中间法兰）、活塞杆连接件（柔性耦合连接件、U形接头、万向头、活塞杆延长部分、用于活塞杆的特殊螺母）、模块化密封系统、锁紧单元（夹持单元）、导向单元、工业缓冲器、搬运连接组件、磁接近传感器、位移测量传感器。

阀门和阀门系统：单阀、机械阀、气动阀、电子阀、电磁阀、二位二通换向阀、二位三通换向阀、二位四通换向阀、二位五通换向阀、三位五通换向阀、阀岛、现场总线、电气连接技术（圆形插头、阀连接器、多极插头、带电缆接线盒、桥式连接器）、标准阀和阀系统、压力调节阀、手动式压力调节阀、旋接压力调节阀、精密调压阀、精密过滤器压力调节阀、溢流阀、安全阀、流量控制阀、单向节流阀、节流阀、球阀和截止阀、逻辑阀、单向阀和止回阀、快递排气阀

压缩空气处理：保养单元和元件、气源处理单元二联件、气源处理单元三联件、冷凝水分离器、分气块、截止阀、过滤器、精密的过滤器、活性炭过滤器、喷雾润滑器、油分离器、油雾器、精密油雾器、注油单元、注油阀、精密调压阀、精密过滤器压力调节阀、调压阀、过滤器调压阀、隔膜式干燥机、预过滤器、压力表、气杯、压缩空气容器、油脂和油、润滑油、机油。

真空技术：喷射器、真空发生器、紧凑型真空发生器、真空气夹爪、非接触输送系统、真空附件（真空在线过滤器、备用过滤器、真空蝶式过滤器、气杯、适配器、角接头、流量阀、弹簧推杆、静音器、真空控制设备）、气动夹爪。

传感器：磁接近传感器、位移测量传感器、电子压力传感器、机械式压力传感器、流量监测器、气动接近传感器、电感式接近传感器、速度/计时器、工件位置检测装置、传感器安装件（传感器固定设备、传感器夹持器）、电气连接技术（圆形插头、圆形插座连接器、阀连接器、配有接线盒的电缆线）。

连接技术：气动连接技术、快插接头、带锁紧螺母的螺纹连接件、塑料软管、塑料管夹紧件、压缩空气导轨的T形卡件、软管卡子用于纺织管、支撑套、软管切割机、Y形连接，T形连接、X连接、直通接头、弯头、快速管接头、旋翼连接、连接件附件（封闭螺纹和接头、分气块和分气块条、密封）、静音器，电气连接技术、阀连接器（接线盒）、圆形插头、多芯插头、触桥（桥式连接器、接触桥，带电缆线）。

德国AIRTEC爱尔泰克E-18系列机械阀
技术特点
连接：G1/8
标称宽度：4 mm
温度范围：-10°C…+70°C
工作压力：0...12bar
流量：320Nl/min
阀门版本：
3/2路、二位五通
操作：
活塞、滚柱杆、带怠速回位的滚柱杆
设计与功能
型号ER-25-310和ER-28-310:进气口1必须作为进气用。
型号ER-18-310和ER-18-510:所有进气口可互换。
用于真空(-0.95 ... 12 bar/-14…175 psi)，订货号:E-18-310-Q和E-18-510-Q.
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
材料外壳：铝阳极氧化，密封件：NBR，内部零件：不锈钢和Ms，杆：不锈钢（E），塑料（ER，EL），辊：塑料，杠杆：铝阳极化，Ms
机械操作换向阀。
E-18-310
3/2路，单线圈，机械弹簧，驱动柱塞
ER-18-310
3/2路，单线圈，机械弹簧，驱动辊提升
EL-18-310
3/2路，单线圈，机械弹簧，带空回位的驱动辊杆
E-18-510
二位五通，单线圈，机械弹簧，驱动柱塞
ER-18-510
二位五通，单线圈，机械弹簧，驱动辊杆
EL-18-510
二位五通，单线圈，机械弹簧，带怠速回位的驱动辊杆

德国AIRTEC爱尔泰克手动换向阀HF系列
技术细节
连接：G1/8-G1/4
标称尺寸：6mm-9mm-14mm
温度范围：-10°C+70℃
压力范围：0...12bar（0...175psi）
ATEX：可选
功能：二位三通，二位五通，三位五通
执行器：
非制动手柄
中等过滤、无油和干燥的压缩空气，符合ISO8573-1:2010 7:2:4级，仪表空气，不含侵蚀性添加剂。差压露点必须至少比环境温度低10°C。
材料主体：铝（阳极氧化），密封件：丁腈橡胶和聚甲醛，内部零件：铝、不锈钢和黄铜
可提供符合2014/34/EU（ATEX）标准的阀门。
手动操作滑阀
二位三通，手柄操作，弹簧复位
HF-18-310
HF-14-310
HF-13-310
二位五通，手柄操作，弹簧复位
HF-18-510
HF-14-510
HF-12-510
三位五通，中封式，手柄操作，弹簧复位
HF-18-530
HF-14-530
HF-12-530
三位五通，中泄式，手柄操作，弹簧复位
HF-18-533
HF-14-533
HF-12-533
二位三通，手柄操作，带锁定装置
HR-18-320
HR-14-320
HR-12-320
二位五通，手柄操作，带锁定装置
HR-18-520
HR-14-520
HR-12-520
三位五通，中封式，手柄操作，带锁定装置
HR-18-530
HR-14-530
HR-12-530
三位五通，中泄式，手柄操作，带锁定装置
HR-18-533
HR-14-533
HR-12-533






德国AIRTEC爱尔泰克单向节流阀DR系列
技术特点
连接：M5…G1/2
标称宽度：0.5…7 mm
温度范围：-10°C…+70°C
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
外壳材料：铝阳极氧化，密封件：NBR
可以通过调节节气门轴来调节节气门方向上的空气流量。与节气门方向相反，空气流经非节流单向阀。
节流阀轴通过调整衬套中的摩擦环固定，以防意外调整，阀DR-10通过锁紧螺母固定。测量摩擦力，以便用手轻松旋转主轴。
订货型号：DR-25 DR-18 DR-14 DR-10
连接M5 G1/8 G1/4 G1/2
标称宽度1-2（mm）0.5至1.5 0.5至2 1至5 1.7
标称宽度2-1（mm）2.5 4.5 7.5 11
流量1-2（Nl/min）5至40 5至90 50至600 50至600
流量2-1（Nl/min）120 480 1300 1400
工作压力（bar）0.5...10 0.5...10 0.5...10 2...10
重量（kg）0.034 0.040 0.098 0.215


真空发生器概念
柱型发生器由气缸的几何形状而得名。发生器分散吸收供应压力，按照内部的路线达到发生器的中心。气流通过挡板上的孔向下运动，并且沿各个方向加速，直到在喷射点1达到所需的分速度或者超音速。在这一点空气扩散形成真空（文氏管原理)。在点2处,加速的气流与吸进的空气混合。在点3处，空气速度减小，气流通过空气消声器直接向上运动。在点2的外径处钻了许多真空接管口，用来连接一个发生器上的几个吸盘。
所有的接管口都保持真空，即便一个或几个吸盘接近空气压力。此时不需要附加的阀门或者压力控制器。这样可减少启动成本，增加操作安全性。
新的机体设计使得发生器具有高效率。真空度达到40%以上，与多相真空发生器相比，在同样的耗气量下,柱型发生器就可以保持良好的性能。这种简洁的形式，轻便的设计，为真空技术的应用开辟了新的领域。
德国AIRTEC爱尔泰克真空发生器
带有一个真空口大真空度为85%。
型号：HV-80  HV-150  HV-300  HV-600
订货号：43-002-009-001  43-002-017-001  43-002-035-001  43-002-0636-001
大真空度：80%  85%  85%  85%
空气消耗：  88 Nl/min  170 Nlmin  350 NI/min  630 Nl/min                                           (0.090 Cv)   (0.173 Cv)   (0.356 Cv)   (0.640 Cv)
压力范围：4-5 bar        4-5 bar       4-5 bar       4-5 bar
               (0.031 Cv) (58-72.5 psl) (58-72.5 psl) (58-72.5 psl)
真空流：
0%     41 Nl/min    92 NI/min    154 NImin    210 Nl/min
         (58-72.5 psl)   (0.093 Cv)   (0.156 Cv)   (0.213Cv)
20%   31 Nl/min    78 Nl/min     130 NI/min    167 Nl/min
          (0.042Cv)      (0.079 Cv)     (0.132Cv)        (0.170 Cv)
40%    21 NlImin    59 NlImin    102 Nl/min      126 Nl/min
          (0.021 Cv)    (0.060 Cv)     (0.104 Cv)        (0.128 Cv)
60%    10 Nl/min    33 Nl/min    57 Nlmin         77NImin
          (0.010Cv)      (0.033 Cv)     (0.058 Cv)        (0.078 Cv)
1升的扩散时间
20%    0.140s    0.060 s    0.035s    0.025 s
40%    0.480 s   0.190s     0.110 s   0.085 s
60%    1.220 s   0.420s     0.250 s   0.190 s
德国AIRTEC爱尔泰克真空发生器订货型号：
HV-133
HV-333
HV-533

德国AIRTEC爱尔泰克气控阀L-03-520

德国AIRTEC爱尔泰克气控阀L-25系列：
技术特点
连接：M5
标称宽度：3.2mm
温度范围：-10°C…+70°C
ATEX：可选
阀门版本：
二位三通、二位五通
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
材料外壳：铝阳极氧化，密封件：NBR和POM，内部零件：铝，不锈钢和Ms版本，符合2014/34/EU（ATEX）。
气动换向阀。向阀门施加压力。
设计与功能
当控制口10或12气动信号换向。
L-25-520-Q用于真空(-0.95 ... 10 bar/-14 ... 175 psi)。
L-25系列的阀适用于防爆场合，符合欧洲94/9/EG (ATEX)防爆标准。
L-25-311
二位三通，单线圈，机械弹簧
L-25-320
二位三通，双线圈
L-25-511
二位五通，单线圈，机械弹簧
L-25-520
二位五通，双线圈
订货型号：L-25-311 L-25-320 L-25-511 L-25-520
工作压力（bar）：1...10bar
控制压力（bar）：2...10bar
流量（Nl/min）：160Nl/min
重量（kg）：0.065kg、 0.068kg、 0.084kg、 0.085kg


德国AIRTEC爱尔泰克气控阀L-28系列
技术特点
连接：G1/8
标称宽度：6 mm
温度范围：-10°C…+70°C
工作压力：0...10bar
流量：600 Nl/min
重量：0.3kg
ATEX：可选
阀门版本：
二位三通、二位五通
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
外壳材料：铝阳极氧化，密封件：NBR和POM，内部零件：铝、不锈钢和符合2014/34/EU（ATEX）的M型。
设计与功能
当控制口10或12有气信号时阀换向。
L-28-320-Q适用于真空(-0.95…10 bar/-14…175 psi)L-28系列的阀适用于防爆场合,符合欧洲94/9/EG (ATEX)
L-28-311
二位三通，单线圈，机械弹簧
L-28-320
二位三通，双线圈
L-28-511
二位五通，单线圈，机械弹簧
L-28-520
二位五通，双线圈
订货型号：
L-28-311
L-28-320
L-28-511
L-28-520

德国AIRTEC爱尔泰克延时阀VZ系列
技术特点
连接：M5和G1/8
标称宽度：3.2和6 mm
温度范围：-10°C…+70°C
工作压力：3...10bar
控制压力：3...10bar
标称宽度：3.2mm和6mm
流量：160Nl/min和600Nl/min
重量：0.135kg、  0.36kg、 0.35kg
阀门版本：
二位三通
可用时间范围：
0.25…5秒
0.5…10秒
1…20秒
介质：过滤、无油和干燥的压缩空气，符合ISO 8573-1:2010，7:2:4µ级，无腐蚀性成分。作为减损，压力露点必须至少低于低环境温度10°C。
外壳材料：铝阳极氧化，密封件：NBR和POM，内部零件：铝、不锈钢和Ms。
气动换向阀，启动延迟可调。通过施加压力，在设定时间过去后改变阀门。信号删除后，阀门立即复位。1处的压力连接导致功能“静止位置关闭”，3处的压力接头导致功能“停止位置打开”。
设计与功能
此阀可用于常开或常闭两种状态.
常闭:供气口1口
常开:供气口3口
VZ
二位三通，单线圈，机械弹簧，可调延时
德国AIRTEC爱尔泰克延时阀VZ系列型号：
VZ-25-310
VZ-18-310
VZ-18-310-20
