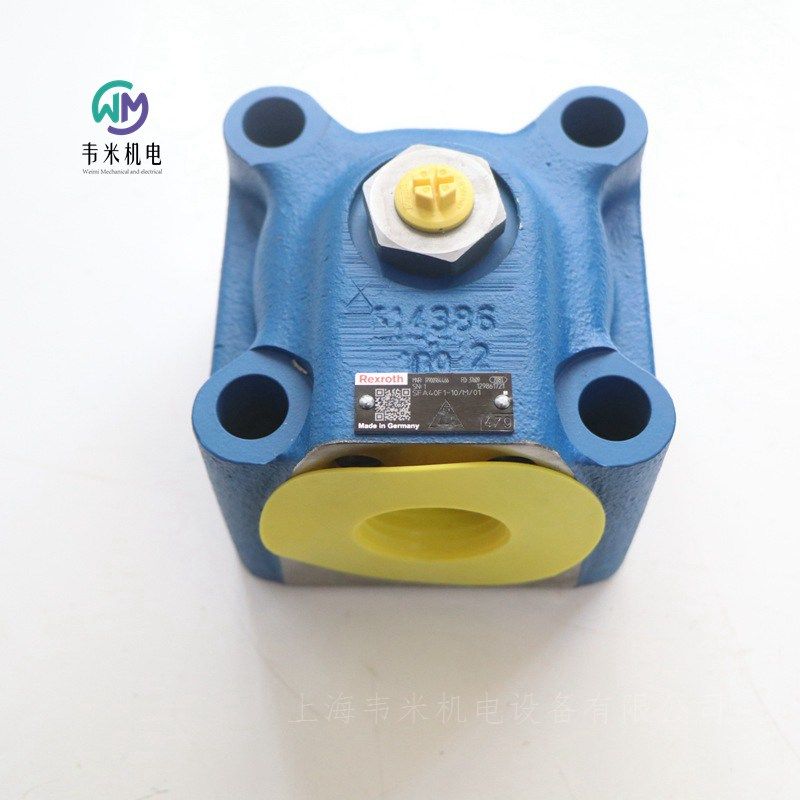

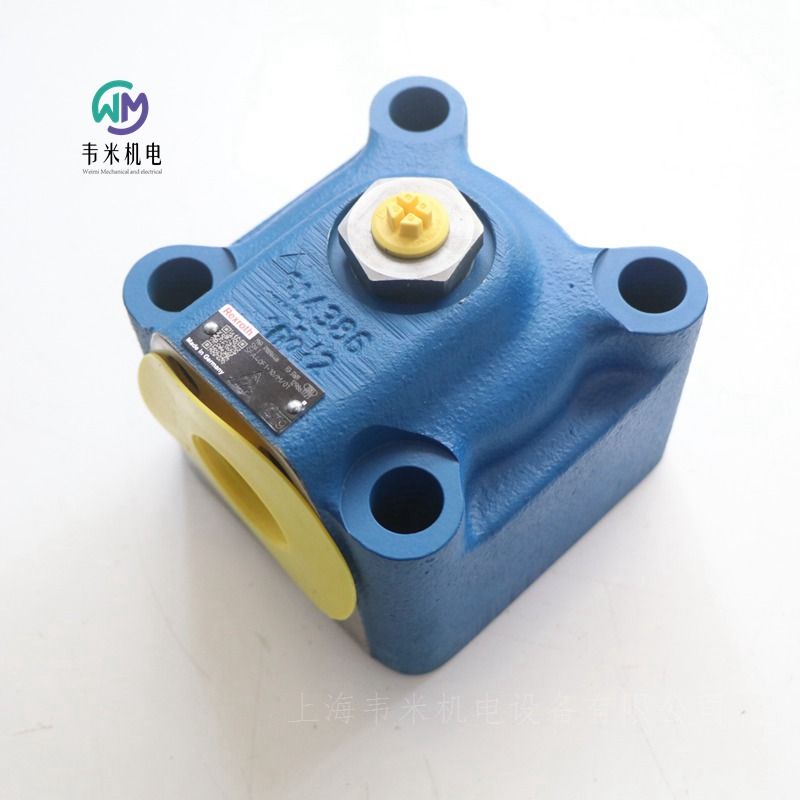

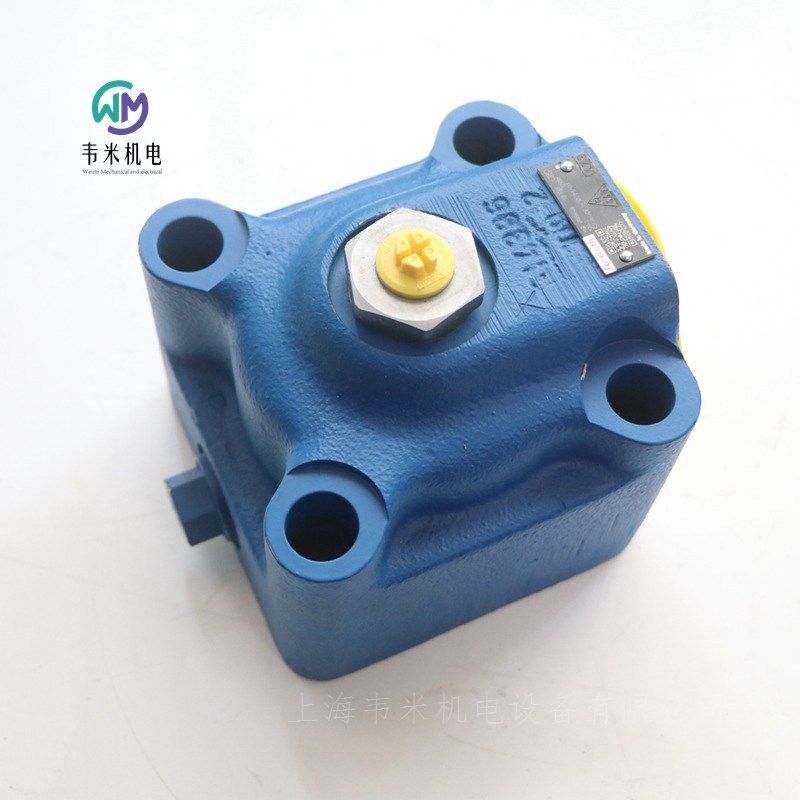

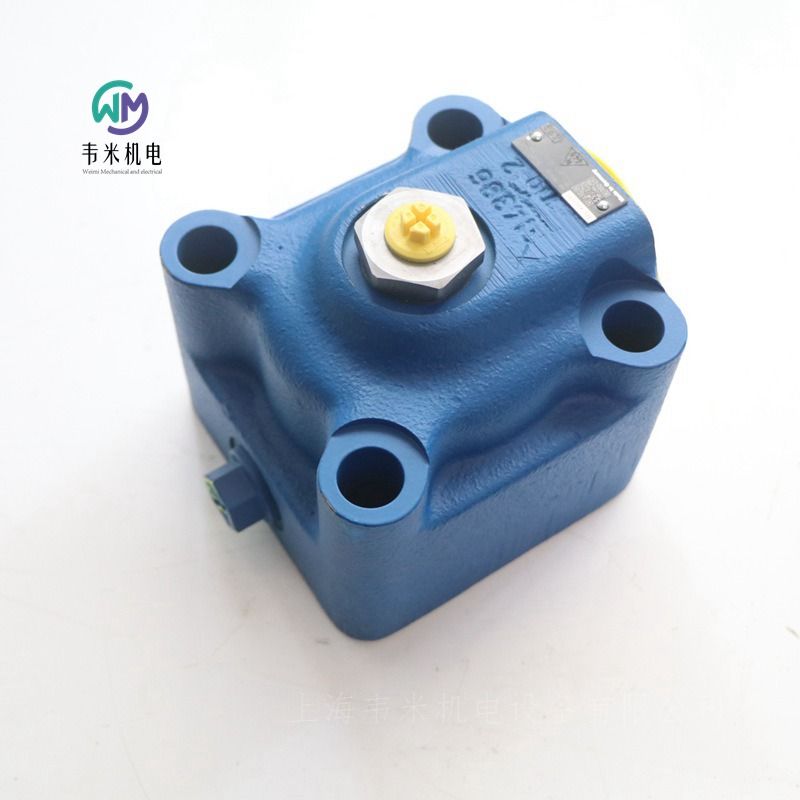

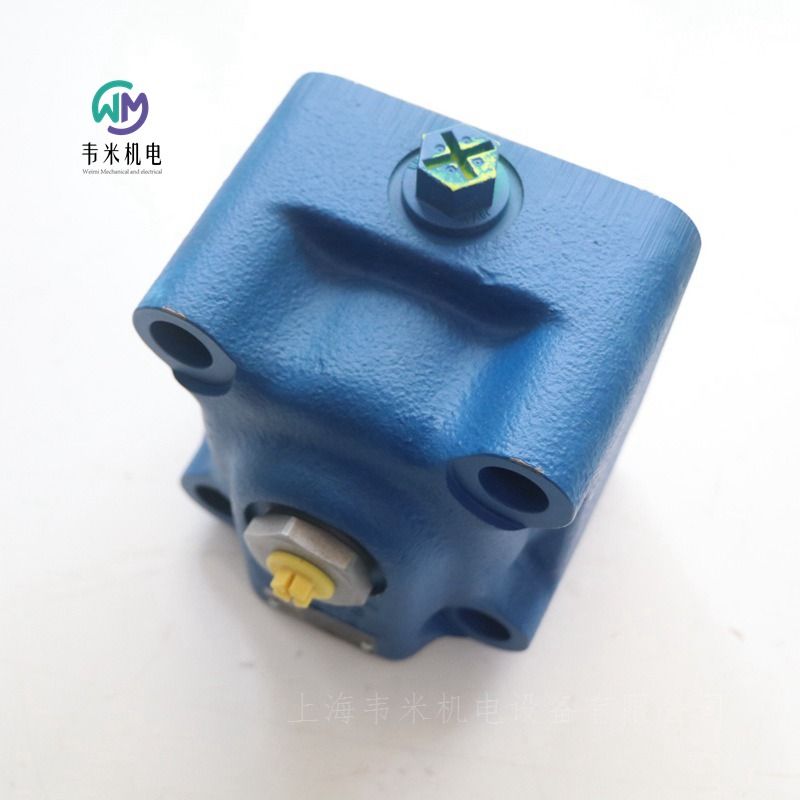

力士乐充液阀SFA40F1-10/M/01，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！
力士乐REXROTH充液阀
类型 SFA
-规格 25 … 80
-组件系列 1X
-*大工作压力 350 bar
特点
-先导式单向阀
-用于螺纹连接（规格 25 和 32）
-用于法兰连接，符合 ISO 6162-1（规格 40 以上）
-用于直接连接到工作液压缸
-带/不带预压力释放功能，可选
-集成高压连接
功能，横截面：无预压力释放
类型为 SFA 的阀属于先导式单向阀。主要用于加压工作油路（例如，压力液压缸）的无泄漏隔离。由于其气动设计和位于主阀心上的压缩弹簧（6）闭合力相对较小，该阀特别适用于牵引功能以及在快速闭合运动中为压力机上的主液压缸等充液。集成压力连接 P 允许在压力液压缸中形成高压！ 该阀基本由壳体（1），控制阀芯（2），主阀心（3），先导座 （4）及压缩弹簧（5）和（6）组成。
在方向阀的通道 P 中将安装喷嘴插件。喷嘴直径根据充液阀尺寸进行设计（请参阅下文）。
该阀允许流体从 A 自由流向 B。在相反方向上，主阀心（3）通过压缩弹簧（6）及作用于油口 B 的压力固定在其阀座上。控制油口 X 处的压力将控制阀芯（2）相对压缩弹簧（5）向下压，并将主阀心（3）从其阀座中推出。现在，该阀还允许流体在相反方向上流动。
该版本的功能与不带预压力释放的型号基本相对应。对控制油口 X 加压时，控制阀芯（2）*初只打开先导座（4）。从而保证压缩液压油的无冲击卸压功能。
技术数据
安装位置 任意
环境温度范围 –30 … +80℃
工作压力
油口 B，P 350bar
油口 X 150bar
油口 A 16bar
开启压力 0.12bar
液压油温度范围（在阀工作油口处） –30 … +80℃
粘度范围 10 … 800mm²/s
液压油的*大允许污染度 - 符合 ISO 4406（c）规定的清洁度等级 等级 20/18/15
注意！
充液阀过小和/或管道尺寸不足将导致液压油中有气体泄漏并产生相应后果，并且经常会对液压缸密封件造成长期损坏。
德国力士乐REXROTH充液阀订货号和型号：
R900964466 SFA40F1-10/M/01
R900974273 SFA50FT0-1X/M/01
R900975897 SFA63F0-1X/M/01
力士乐REXROTH电磁阀R901008688
液压方向短管阀 4WE6D6X/EG220N9K4/V
R901008688 4WE6D62/EG220N9K4/V
公称尺寸 6，符号 D，电磁操作，220 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 WE6./E
工作压力[bar] 350
流量[l/min] 70
滑阀符号 符号D
大小 6.
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 2.
电源电压 220伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
符合性说明 CE–低压指令2014/35/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.42
力士乐REXROTH电磁阀R900976084
液压方向短管阀 3WE6B9-6X/EG24NK4
R900976084 3WE6B9-62/EG24NK4
公称尺寸 6, , 符号 B9, , 通过电磁致动, , 24 VDC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直接驱动
产品属性
连接图
ISO 4401-03-02-0-05
产品系列 WE6./E
工作压力[bar] 350
滑阀符号 符号B9
连接类型 底板安装
大小 6.
驱动类型 电磁阀驱动
端口数 3.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.46
力士乐REXROTH电磁阀R900934156
液压方向短管阀 4WE6D6X/EW230N9K4/B10
R900934156 4WE6D6X/EW230N9K4/B10
公称尺寸 6，符号 D，电磁操作，230 V AC 50/60Hz
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 WE6./E
工作压力[bar] 350
流量[l/min] 60
滑阀符号 符号D
大小 6.
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 2.
电源电压 230伏交流电50/60Hz
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
符合性说明 CE–低压指令2014/35/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.33
力士乐REXROTH电磁阀R900929366
液压方向短管阀 4WE6H6X/EG24N9K4/V
R900929366 4WE6H62/EG24N9K4/V
公称尺寸 6，符号 H，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 WE6./E
工作压力[bar] 350
流量[l/min] 80
滑阀符号 符号H
连接类型 底板安装
大小 6.
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.98
力士乐REXROTH电磁阀R900922206
液压方向短管阀 4WE6Y6X/EW230N9K4/V
R900922206 4WE6Y62/EW230N9K4/V
公称尺寸 6，符号 Y，电磁操作，230 V AC 50/60Hz
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 WE6./E
工作压力[bar] 350
流量[l/min] 60
滑阀符号 符号Y
大小 6.
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 2.
电源电压 230伏交流电50/60Hz
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
符合性说明 CE–低压指令2014/35/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.3
力士乐REXROTH电磁阀R900915873
液压方向短管阀 3WE6A6X/EG24N9K4/V
R900915873 3WE6A62/EG24N9K4/V
公称尺寸 6，符号 A，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 WE6./E
工作压力[bar] 350
流量[l/min] 80
滑阀符号 符号A
大小 6.
驱动类型 电磁阀驱动
端口数 3.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.46
力士乐REXROTH电磁阀R900910299
液压方向短管阀 4WE6J6X/EG24N9K4/B12
R900910299 4WE6J62/EG24N9K4/B12
公称尺寸 6，符号 J，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 WE6./E
工作压力[bar] 350
流量[l/min] 80
滑阀符号 符号J
大小 6.
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.
力士乐REXROTH电磁阀R900907814
液压方向短管阀 3WE6B9-6X/EG24N9K4
R900907814 3WE6B9-62/EG24N9K4
公称尺寸 6, , 符号 B9, , 通过电磁致动, , 24 VDC
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 WE6./E
工作压力[bar] 350
滑阀符号 符号B9
连接类型 底板安装
大小 6.
驱动类型 电磁阀驱动
端口数 3.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.48
力士乐REXROTH电磁阀R900906660
液压方向短管阀 4WE6H73-6X/EG24N9K4/A12
公称尺寸 6，符号 H73，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 WE6./E
工作压力[bar] 350
流量[l/min] 36
滑阀符号 符号H73
连接类型 底板安装
大小 6.
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.
力士乐REXROTH电磁阀R900903464
液压方向短管阀 4WE6E6X/EG24N9K4/V
R900903464 4WE6E62/EG24N9K4/V
公称尺寸 6，符号 E，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 WE6./E
工作压力[bar] 350
流量[l/min] 80
滑阀符号 符号E
连接类型 底板安装
大小 6.
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
重量[kg] 1.99
力士乐REXROTH电磁阀R900617138
液压方向短管阀 4WE6EB6X/OFEG205N9K4
R900617138 4WE6EB62/OFEG205N9K4
公称尺寸 6, , 符号 E, , 通过电磁致动, , 205 VDC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 WE6./E
工作压力[bar] 350
滑阀符号 符号E
连接类型 底板安装
大小 6.
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 2.
电源电压 205伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
符合性说明 CE–低压指令2014/35/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.9
力士乐REXROTH电磁阀R900578186
液压方向短管阀 4WE6UA6X/EG24N9K4
R900578186 4WE6UA62/EG24N9K4
公称尺寸 6，符号 U，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 WE6./E
工作压力[bar] 350
流量[l/min] 80
滑阀符号 符号UA
大小 6.
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.46
力士乐REXROTH电磁阀R900567512
液压方向短管阀 4WE6D6X/OFEG24N9K4
R900567512 4WE6D62/OFEG24N9K4
公称尺寸 6，符号 D，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 WE6./E
工作压力[bar] 350
流量[l/min] 80
滑阀符号 符号D
连接类型 底板安装
大小 6.
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.98
力士乐REXROTH电磁阀R900564107
液压方向短管阀 4WE6C6X/OFEG24N9K4
R900564107 4WE6C62/OFEG24N9K4
公称尺寸 6，符号 C，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 WE6./E
工作压力[bar] 350
流量[l/min] 80
滑阀符号 符号C
连接类型 底板安装
大小 6.
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.98
力士乐REXROTH电磁阀R900561284
液压方向短管阀 4WE6GA6X/EG24N9K4
R900561284 4WE6GA62/EG24N9K4
公称尺寸 6，符号 G，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 WE6./E
工作压力[bar] 350
流量[l/min] 80
滑阀符号 符号GA
连接类型 底板安装
大小 6.
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
连接器，3极（2+PE）EN 175301-803，无电路，黑色
插入式连接器R901017011 3P Z4 M SW-SPEZ
连接器，3极（2+PE）EN 175301-803，无电路，灰色
插入式连接器R901017010 3P Z4 M GR SPEZ。
连接器，3极（2+PE）EN 175301-803，带LED，黑色
插入式连接器R901017022 3P Z5L M 12-240V SPEZ
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.46
力士乐REXROTH电磁阀R900561278
液压方向短管阀 4WE6E6X/EG24N9K4
R900561278 4WE6E62/EG24N9K4
公称尺寸 6，符号 E，电磁操作，24 V DC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 WE6./E
工作压力[bar] 350
流量[l/min] 80
滑阀符号 符号E
连接类型 底板安装
大小 6.
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 3.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.
力士乐REXROTH电磁阀R900551704
液压方向短管阀 4WE6D6X/EW110N9K4
公称尺寸 6，符号 D，电磁操作，110 - 120 V AC
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 WE6./E
工作压力[bar] 350
流量[l/min] 60
滑阀符号 符号D
连接类型 底板安装
大小 6.
驱动类型 电磁阀驱动
端口数 4.
切换位置数量 2.
电源电压 110…120伏交流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
符合性说明 CE–低压指令2014/35/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.33
力士乐REXROTH电磁线圈R901370939
电磁阀线圈45-K4___-30G24___04
电压 DC24V
通径 6mm
安装 螺纹
重量 0.3kg
力士乐REXROTH密封套件R900357573
密封套件 WE 6.6X/E
重量 0.1kg
力士乐REXROTH电磁阀220VDC线圈R901175657
磁性线圈 45-K4K__-30G220__00
力士乐REXROTH电磁阀
R900912495 4WE6HA62/EW230N9K4
R900912495 4WE6HA6X/EW230N9K4
公称尺寸 6，符号 H，电磁操作，230 V AC 50/60Hz
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁换向阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 WE6./E
工作压力[bar] 350
流量[l/min] 50
滑阀符号 符号HA
尺寸 6.
驱动类型 电磁阀驱动
端口数量 4.
切换位置数量 2.
电源电压 230伏交流电50/60Hz
电气连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
符合性说明 CE–低压指令2014/35/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.32
插入式连接器 R901017011 3P Z4 M SW-SPEZ
匹配连接器，3极（2+PE）EN 175301-803，无电路，黑色
插入式连接器R9010170103P Z4 M GR SPEZ。
配对连接器，3极（2+PE）EN 175301-803，无电路，灰色
插入式连接器R901017022 3P Z5L M 12-240V SPEZ
匹配连接器，3极（2+PE）EN 175301-803，带LED，黑色
力士乐REXROTH电磁阀
R900561274 4WE6D62/EG24N9K4
R900561274 4WE6D6X/EG24N9K4
公称尺寸 6，符号 D，电磁操作，24 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁换向阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 WE6./E
工作压力[bar] 350
流量[l/min] 70
滑阀符号 符号D
连接类型 底板安装
尺寸 6.
驱动类型 电磁阀驱动
端口数量 4.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.46
力士乐REXROTH电磁阀
R901000176 4WE6W62/EG12N9K4
公称尺寸 6，符号 W，电磁操作，12 V DC
液压阀，方向阀，方向开关阀，方向滑阀，液压方向短管阀，电磁换向阀
高性能范围内的工业液压阀。根据液压符号可靠地切换油流方向。
滑阀
直接驱动
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 WE6./E
工作压力[bar] 350
流量[l/min] 80
滑阀符号 符号W
尺寸 6.
驱动类型 电磁阀驱动
端口数量 4.
切换位置数量 3.
电源电压 12伏直流电
电气连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.98
力士乐充液阀SFA40F1-10/M/01
