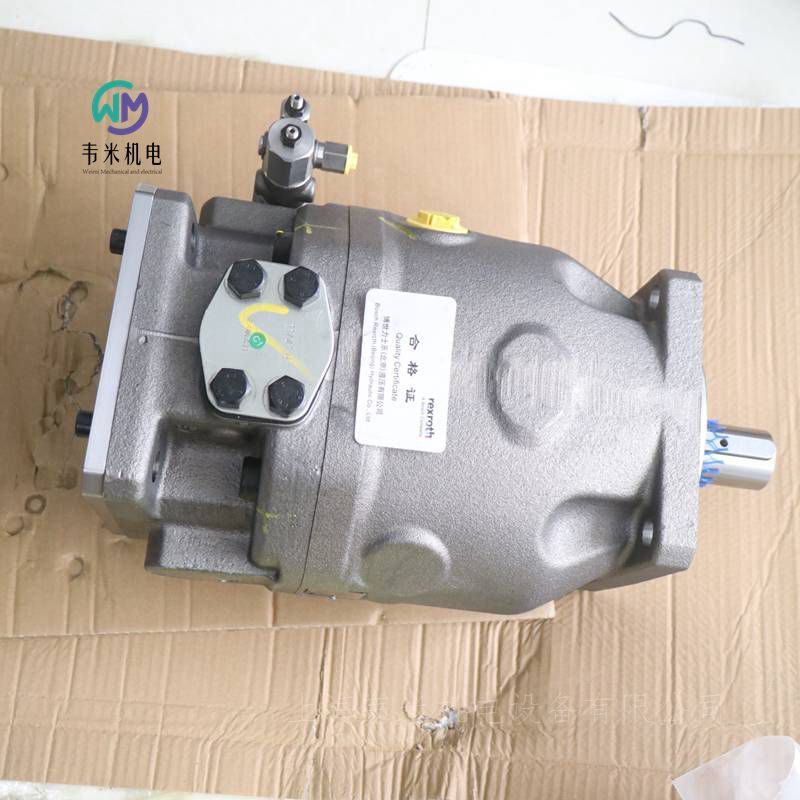

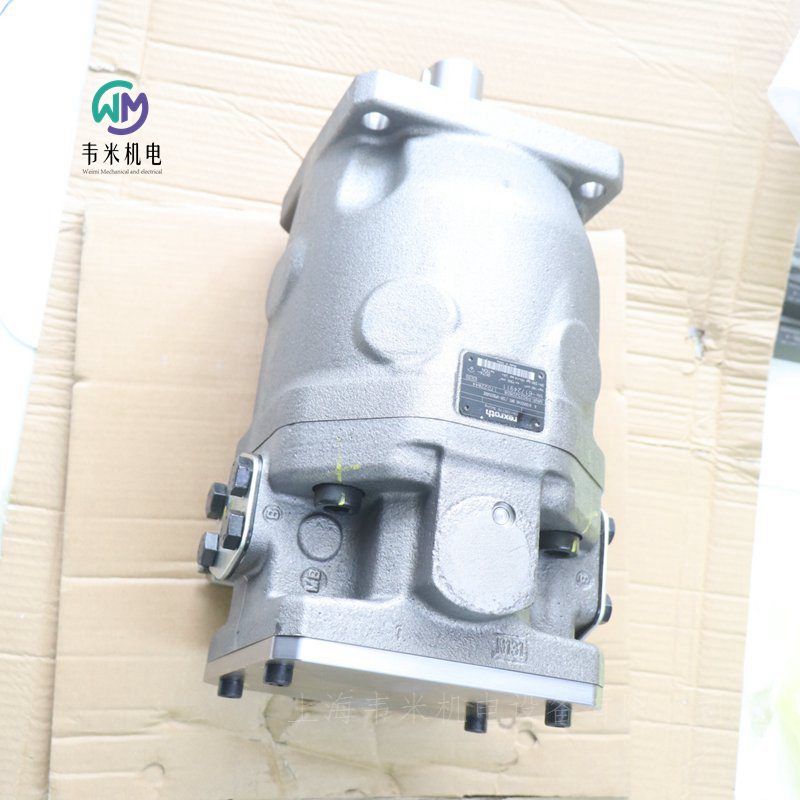

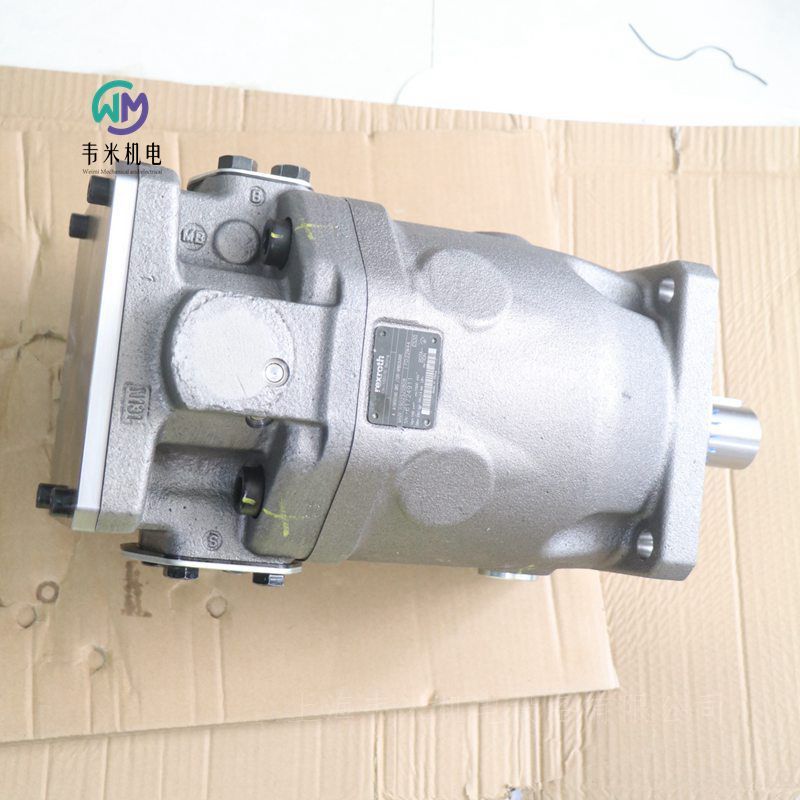

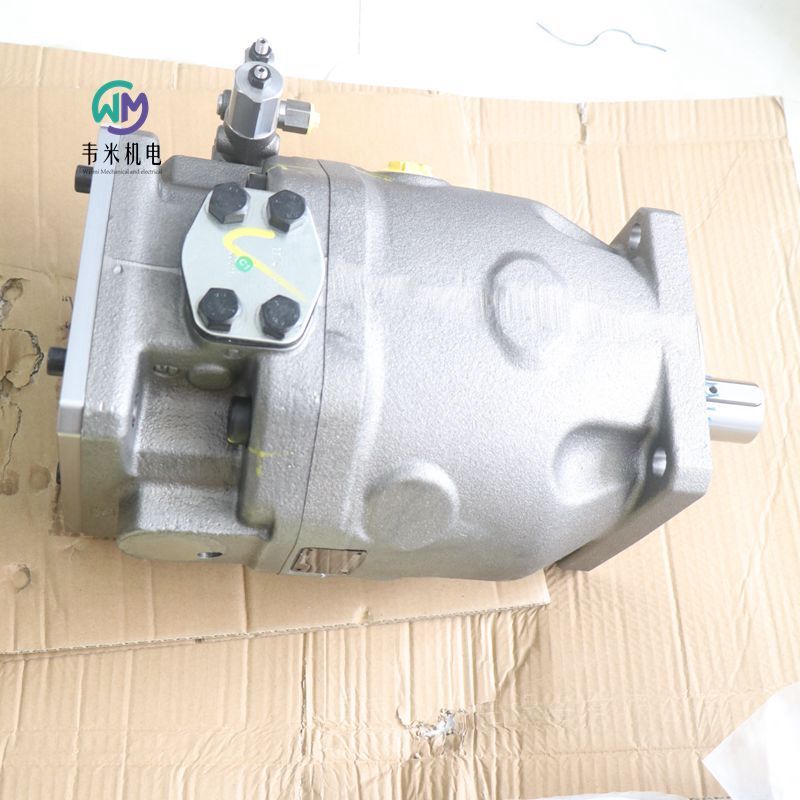

力士乐柱塞泵AA10VSO140DRS/32R-VPB22U00E，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

力士乐REXROTH轴向柱塞变量泵
A10VSO 系列 32
——斜盘结构轴向柱塞变量泵，用于开式回路中的静液压传动
——流量与传动速度和排量成正比。
——可通过调节旋转斜盘角度无级更改流量。
——已释放了流体静力的摇架轴承
——高压油口上的测量传感器链接
——底噪音等级
——低压脉动
——高效率
——高度抗气蚀、吸油压力和壳体压力峰值下降
——通用通轴驱动
液压油
变量泵 A10VSO 在使用符合 DIN 51524 的 HLP 矿物油下运行。
有关选择液压油的注意事项
选择液压油时，应确保工作温度范围内的工作粘度处于佳范围.
注意
部件任何部位的温度均不可高于 90 ℃。在确定轴承粘度时，应将表中的温差考虑在内。
液压油的过滤
更精细的过滤可以提高液压油的清洁度，从而延长轴向柱塞单元的使用寿命。
根据 ISO 4406，清洁度至少应维持在20/18/15 级。

DG – 两点直动式控制
通过将外部控制压力连接到油口 X，可以将变量泵的摆动角度设置为小。
这样就可以直接给行程柱塞供油 ，同时必须确保小压力 pSt ≥ 50 bar。
变量泵只可在 Vg min 和 Vg max 之间切换。
请注意，油口 X 所需的控制压力直接取决于油口 B 的实际工作压力pB。（参见控制压力特性曲线）。
大允许控制压力为280 bar。
DR – 压力控制器
压力控制器将泵出口的大压力限制在变量泵的控制范围内。变量泵仅提供执行器所需的液压油量。如果工作压力超过压力阀处
设置的压力设定值，则泵将调节至更小的排量以减少控制偏差。
——卸压状态的基本位置：Vg max。
——压力控制设置范围为1) 20 至 280 bar。标准设置为 280 bar。
DRG – 远程压力控制
对于远程压力控制，可以使用一个单独布置的溢流阀来设置目标压力。
为了实现远程压力控制，溢流阀可以通过外接管路连接至油口 X ，但该溢流阀不包含在 DRG 远程压力控制装置的供货范围之内。
控制阀的标准压差设置为20 bar。油口 X 处的先导流体量约为 1.5 l/min。如果需要其他设置（范围在 10 到 22 bar 之间），请以明文形式注明。
作为独立的溢流阀，我们推荐：
——直接控制式、液压或比例电动且适用于上述先导流体量的溢流阀。
管路长不得超过 2 m。
——卸压状态的基本位置:Vg max。
——压力控制设置范围为1) 20 至 280 bar。
DRF/DRS – 压力和流量控制
除了压力控制功能之外，还使用可变节流孔（例如方向阀）来调节节流孔上游和下游压差。这用于控制泵流量。无论压力等级如何变化，泵的流量将等于执行机构实际所需的流量。压力控制功能优先于流量控制功能。
注意
DRS 控制回路在 X 和油箱之间并无链接。所以必须能够在阀系统中卸载 LS 先导管路。
由于具有冲洗功能，因此还须确保阀系统有足够的能力卸载 X 管路。
——卸压状态的基本位置：Vg max。
——压力控制设置范围为1) 20 至 280 bar，
标准设置为 280 bar。
压差 ∆p
控制阀的标准压差设置为 14 bar。油口 X 处的先导流体量约为 1.5 l/min。如果需要其他设置（范围在 10 到 22 bar 之间），请以明文形式注明。
释放至油箱油口 X 上的负载引起零行程（“备用”）压力，这比规定压差 ∆p 高约 1 至 2 bar。系统影响未被考虑在内。
控制器数据
DR 压力控制数据。
大流量偏差按照驱动转速为 n = 1500 转/分钟进行测量。
LA...– 压力、流量和功率控制
采用 DR(G) 配备的压力控制。
采用 DR(G) 配备的压力控制。
为了在工作压力不断变化的情况下保持恒定的传动扭矩，需要改变摆动角及相应的轴向柱塞泵输出流量，以便流出的流量和压力保持不变。流量控制可能低于功率控制曲线。订购时，请用明文说明工厂交货时要设置的功率特性，例如在 1500 转/分钟时 20 kW。
控制器数据
有关 DR 压力控制器的数据。
有关FR 流量控制器的数据。
先导流体消耗大约 5.5 l/min。
ED –电动液压压力控制
ED 阀通过规定的可变线圈电流设置为一定压力。
当执行器（负载压力）有变化时，控制柱塞的位置将改变。
在此，泵摆动角（流量）增加或降低，直至重新达到电动预设的调定压力为止。
因此，泵只能输送执行器可以接受的液压油量。通过给定可变线圈电流，可以无级调节压力。
当电线圈电流变为零时，则可通过可调液压切断装置将压力限制为 pmax 。（在断电时确保其余功能，例如用于风机控制）ED 控制的响应时间特性曲线已根据风机的应用经过优化。
ER –电动液压压力控制
ER 阀通过规定的可变线圈电流设置为一定压力。
当执行器（负载压力）有变化时，控制柱塞的位置将改变。
在此，泵摆动角（流量）增加或降低，直至重新达到电动预设的调定压力为止。
因此，泵只能输送执行器可以接受的液压油量。通过给定可变线圈电流，可以无级调节压力。
当线圈电流变为零时，压力将被限制为 pmin（备用）。
组合泵 A10VSO + A10VSO
通过使用组合泵，可以带有多个相互独立的油路，无需副变速机构。
在订购组合泵时，应将一个泵和第二个泵的型号代码通过“+” 结合在一起。
订购示例：
A10VSO100DR/32R-VPB32UB8+A10VSO71DRF/32R-VSB22U00
允许使用两个同尺寸的单级泵组合（双联泵），考虑大 10 g (= 98.1 m/s2) 动态质量加速度，无需额外的支撑架。
对于超过两个泵的组合泵，必须计算安装法兰的允许质量扭矩。

安装说明
一般
在调试和运行过程中，轴向柱塞单元必须始终充满液压油并排放空气。若长期停用，也应考虑到上述注意事项。
特别是在“传动轴向上/向下”安装位置，必须彻底进行注油和排气，否则会存在无油运转等危险。
泵外壳内的壳体泄油必须通过位于高的泄油口排放到油箱。
如果多个设备的组合使用一个相同的泄油管路，则必须注意每个泵不超出相应的壳体压力。共用的泄油管路尺寸设计必须能够确保所有链接上的设备在任和运行状态下，尤其是在冷启动时，都不超出大允许的壳体压力。如果无法做到这点，必要时应铺设单独的泄油管路。
为了获得有利的噪音值，应使用弹性元件分离所有连接管路，并避免在油箱上方安装。
在所有工况下，吸油管路和泄油管路必须通入油箱中低油位以下的位置。允许吸油高度 hS源自总压力损失。但却不得高于hS max = 800 mm。在操作过程中以及冷启动过程中，油口 S 处的低吸油压力（参见第 6 页和第 8 页上的技术数据）也不得低于此低值。
在设计油箱时，确保吸油管路和泄油管路
之间有足够的距离。这可以防止加热的回油流量被直接吸回至吸油管路。
在油箱上安装
在油箱上方安装意味着轴向柱塞单元安装在油箱的低油位上方。为了防止轴向柱塞单元在位置 5 处排油，高差 hES min 必须至少为 25 mm。遵守大允许吸油高度 hS max = 800 mm。
油箱内安装
油箱内安装是指轴向柱塞单元安装在油箱内部、低油位以下。轴向柱塞单元位于液压油下方。轴向柱塞单元位于液压油下方。如果低油位等于或低于泵的上部边缘。带有电气部件(例如电子控制器、传感器) 的轴向柱塞单元不能安装在油箱的油位以下。
安装提示
由于壳体的紧凑设计，必须用内六角凹头螺钉固定轴向柱塞泵。请注意允许的高表面压力必须符合VDI 2230。
此外，还需要注意紧固扭矩。

项目规划注意事项
——A10VSO 泵设计用于开式回路。
——轴向柱塞单元的项目规划、组装和调试必须由合格人员进行。
——在使用轴向柱塞单元前，请完整阅读相应的说明手册。必要时，请向博世力士乐索取这些手册。
——在完成终设计之前，请索取必须遵守的安装图。
——必须遵循此处给定的数据和说明。
——轴向柱塞单元的特性曲线可能会因不同的工作条件(工作压力、油液温度) 而有所变化。
——保养：按标准我们的轴向柱塞单元在供货时均带有长达 12 个月的养护保障。养护保障期在佳的保存条件下有效，这些保存条件必须在技术数据表 90312 或操作手册中读取。
——并非本产品的所有型号都获准用于 ISO 13849 要求的安全功能。
——在使用电磁铁时，取决于所应用的控制系统，使用者可能会受到电磁影响。如果使用直流通电，则电磁铁不会产生电磁干扰，并且其运行不会受到电磁的干扰。如果用调制的直流（例如：PWM 信号）进行通电，则会有出现另一种属性的可
能。机床制造商必须检查电磁铁对某些人员及对其他部件造成影响的可能性。
——压力控制器并非对抗压力超负荷的防护担保。因此，在液压设备中必须设有溢流阀。
——工作管路油口：
– 油口和固定螺纹设计用于大规定压力。机器或系统制造商必须确保连接元件和管路的安全系数满足规定的工作条件(压力、流量、液压油、温度)。
– 工作管路油口和功能油口仅设计用于液压管路。
安全提示
——运行期间及运行后不久，轴向柱塞元件（特别是电磁铁）可能存在造成灼伤的风险。采取适当的安全措施（例如穿防护服）
——控制设备的移动部件（如阀芯）在某些情况下会由于污染物（如组件中的不纯液压油、磨损残渣或残余污物）而被堵住。
因此，轴向柱塞单元中的液压油流量和扭矩的增加将无法再对操作员的规范做出正确响应。即使使用各种过滤元件（外部或内部流量过滤），也无法排出故障，仅能够尽量减少风险。机器和系统制造商必须测试是否需要对机器的相关应用采取补救
措施，以将驱动执行器移至安全位置（如紧急停机），且根据需要，确保其正确执行。

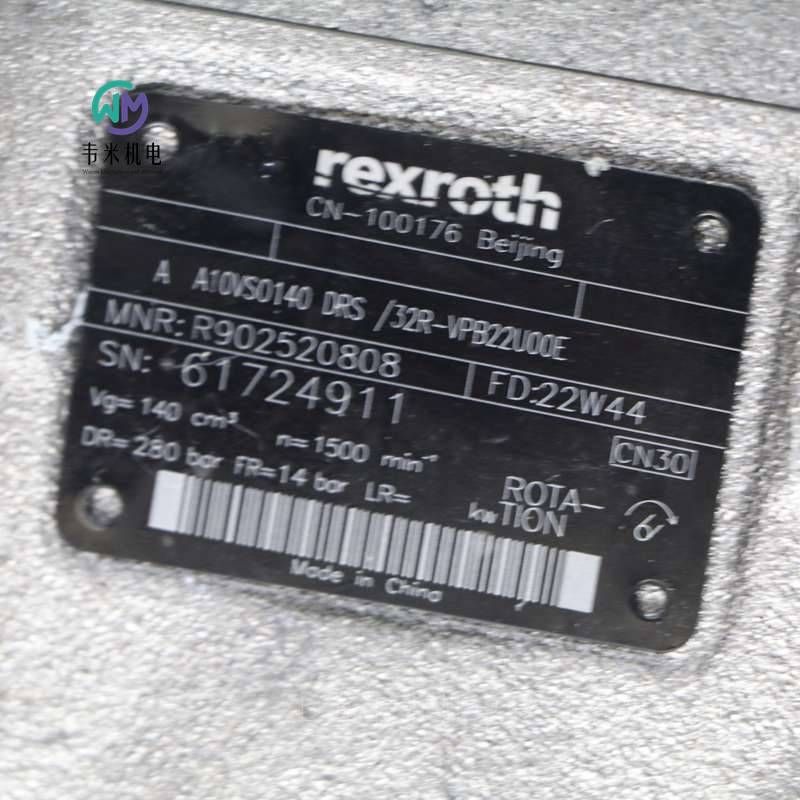

德国力士乐REXROTH柱塞泵订货号和型号：
R902465472 AA10VSO140DRS/32R-VPB22U99
R902436353 AA10VSO100DRS/32R-VPB12N00-S1439
R902452707 AA10VSO45DFR1/32R-VPB12N00-S2655
R902452431 A10VSO71DRS/32R-VPB22U99-S2184
R902452431 AA10VSO71DRS/32R-VPB22U99-S2184
R902520810 AA10VSO71DRS/32R-VPB22U00E-S2184
R902449984 AA10VSO140DR/32R-VPB12N00
R902520808 AA10VSO140DRS/32R-VPB22U00E

力士乐REXROTH比例溢流阀
R901150563 DBETE-6X/100YG24K31F1V
公称尺寸 6，P → T，P → Y，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T，P→Y
连接类型    底板安装
尺寸    6.
驱动类型    集成电子设备的电气
端口数量    3.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.59

力士乐REXROTH比例溢流阀
R901093993 DBETE-6X/200G24K31A1M
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    底板安装
尺寸    6.
驱动类型    集成电子设备的电气
端口数量    2.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.61

力士乐REXROTH比例溢流阀
R901029968 DBETE-6X/200G24K31A1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    底板安装
尺寸    6.
驱动类型    集成电子设备的电气
端口数量    2.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
连接性    模拟，命令值0…10 V
符合性说明    CE–电磁兼容性2014/30/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.58

力士乐REXROTH比例溢流阀
R901415729 DBETE-6X/200G24K31F1M
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    底板安装
尺寸    6.
驱动类型    集成电子设备的电气
端口数量    2.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.6

力士乐REXROTH比例溢流阀
R901045243 DBETE-6X/200G24K31F1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    底板安装
尺寸    6.
驱动类型    集成电子设备的电气
端口数量    2.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.6


力士乐REXROTH比例溢流阀
R901064677 DBETE-6X/200YG24K31A1V
公称尺寸 6，P → T，P → Y，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值200巴
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T，P→Y
连接类型    底板安装
尺寸    6.
驱动类型    集成电子设备的电气
端口数量    3.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
连接性    模拟，命令值0…10 V
符合性说明    CE–电磁兼容性2014/30/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.56

力士乐REXROTH比例溢流阀 DBETE-6X/420G24K31F1V
R901121103 DBETE-62/420G24K31F1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。
压力等级 420 bar
直动式
锥座设计的连续压力阀
连接图    ISO 4401-03-02-0-05
压力 [bar]    420
体积流量 [l/min]    2
活塞符号    P → T
连接类型    板材结构
标称尺寸    6
驱动类型    电气带集成电子元件
连接数    2
开关位置数    2
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    1.601

力士乐REXROTH比例溢流阀 DBETE-6X/50G24K31A1V
R901029966 DBETE-62/50G24K31A1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。
压力等级 50 bar
直动式
连接图    ISO 4401-03-02-0-05
压力[bar]    420
流量[l/min]    2.
假脱机符号    P→ T
连接类型    底板安装
大小    6
驱动类型    带有集成电子设备的电气
端口数量    2
开关位置数量    2
电源电压    24V直流电
电气连接器    接头7极（6+PE）
电气连接说明    连接器7极（6+PE），符合EN 175201-804
连通性    模拟，命令值0…10 V
符合性说明    CE–电磁兼容性2014/30/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    1.6

力士乐REXROTH比例溢流阀 DBETE-6X/350G24K31A1V
R901029970 DBETE-62/350G24K31A1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。
压力等级 350 bar
直动式
连接图    ISO 4401-03-02-0-05
压力[bar]    420
流量[l/min]    2
机符号    P→ T
连接类型    底板安装
大小    6
驱动类型    带有集成电子设备的电气
端口数量    2
开关位置数量    2
电源电压    24V直流电
电气连接器    接头7极（6+PE）
电气连接说明    连接器7极（6+PE），符合EN 175201-804
连通性    模拟，命令值0…10 V
符合性说明    CE–电磁兼容性2014/30/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    1.6

力士乐REXROTH比例溢流阀 DBETE-6X/315G24K31A1V
R901029969 DBETE-62/315G24K31A1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。
压力等级 315 bar
直动式
连接图    ISO 4401-03-02-0-05
压力 [bar]    420
体积流量 [l/min]    2
活塞符号    P → T
连接类型    板式结构
标称尺寸    6
驱动类型    电气带集成电子元件
连接数    2
开关位置数    2
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 0 … 10 V
符合性说明    CE - 电磁兼容性 2014/30 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    1.601

力士乐REXROTH比例溢流阀 DBETE-6X/200YG24K31A1V
R901064677 DBETE-62/200YG24K31A1V
公称尺寸 6，P → T，P → Y，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。
压力等级 200 bar
直动式
连接图    ISO 4401-03-02-0-05
压力[bar]    420
流量[l/min]    2
机符号    P→ T、 P→ Y
连接类型    底板安装
大小    6
驱动类型    带有集成电子设备的电气
端口数量    3
开关位置数量    2
电源电压    24V直流电
电气连接器    接头7极（6+PE）
电气连接说明    连接器7极（6+PE），符合EN 175201-804
连通性    模拟，命令值0…10 V
符合性说明    CE–电磁兼容性2014/30/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    1.56

力士乐REXROTH比例减压阀0811402055
减压阀 DRE6X-1X/175MG24-8NZ4M
0811402055 DRE6X-11/175MG24-8NZ4M
公称尺寸 6, , P → A, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。可靠地将压力降至指令值信号。
滑阀
由伺服电动机控制的
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    （Z） DRE（E）
工作压力[bar]    315
流量[l/min]    40
滑阀符号    P→A
连接类型    底板安装
大小    6.
驱动类型    带外部电子设备的电气
端口数    3.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极（2+PE）连接器，带配套连接器
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.58


力士乐REXROTH比例减压阀，
由伺服电动机控制的
类型：3DRE（M）和3DRE（M）E
尺码10和16
组件系列7X
设定压力315巴
流量300升/分钟
特征
三通阀
通过带可旋转线圈的比例电磁阀进行操作
用于底板安装
符合ISO 4401的移植模式
大压力限制，可选
来自单一来源的阀门和控制电子设备
集成电子设备（OBE）（3DRE（M）E型）：
–指令值压力特性曲线的制造公差很小
外部控制电子设备（3DRE（M）型）
线性指令值压力特性曲线
功能、部分
阀类型3DRE（M）和3DRE（M）E是电动先导操作的三通减压阀，具有致动器的压力限制。
它们用于降低（P到A）和限制（A到T）系统压力。
组成
阀门由两个主要组件组成：
带比例电磁阀的先导控制阀，可选带大压力限制
带主控制滑阀的主阀
功能
通过先导控制阀在端口A中降低压力的命令值相关设置。
在端口P减压的情况下，弹簧和将主控制滑阀保持在中心位置。通过这种方式，防止了致动器的启动跳跃。
先导流体从孔经由流量控制器、经由控制室流到节流间隙，经由管线流到端口Y。该连接将在零压力下引入油箱。
减压
控制室中的先导压力随指令值而增加。
弹簧室中的压力通过喷嘴和主控制滑阀向右移动而积聚。
液压油从P流向A。
端口A中的执行器压力在弹簧室中可用。
端口A中的压力增加到先导控制阀的设定压力会导致主滑阀向左移动。端口A中的压力几乎与先导控制阀处的设定压力相同。
压力限制
如果端口A中的压力超过先导控制阀的设定压力，主控制滑阀将进一步向左移动。
这将打开从A到T的连接，并将端口A中的压力限制在设定的命令值。
3DREM型
为了防止比例电磁阀处不可接受的高电控电流的液压保护，这必然会导致端口A中的压力增加，您可以选择安装弹簧加载的泄压阀作为大压力限制。
大压力限制是预先设定的，参考相关压力额定值。
3DREE和3DREME型（带集成电子设备（OBE））
在功能和设置方面，这些阀门对应于3DRE和3DREM类型。在先导控制阀处，还有一个带有控制电子设备的壳体。
电源和指令值电压被施加到连接器上。
在工厂，指令值压力特性曲线的调整具有很小的制造公差。
先导油供应
3DRE…XY型
外部先导油供应、外部先导油回油
先导油由单独的先导回路从外部供应。
先导油回油通过端口Y从外部进入油箱。
3DRE…Y型
内部先导油供应，外部先导油回油
先导油供应从主阀的通道P内部实现。
先导油回油通过端口Y从外部进入油箱。
在子板中，端口X关闭。
主要技术指标
一般的
尺寸NG 10 16
重量
3DRE和3DREM型    7.5kg    10.3kg
3DREE和3DREME型    7.6kg    10.4kg
安装位置    任意，好水平
储存温度范围    –20…+80°C
环境温度范围
3DRE和3DREM型，温度为-20…+70°C
3DREE和3DREME型，温度为-20…+50°C
液压的
大运行压力
端口P和X杆    350bar    315bar
端口A和T杆    315bar    250bar
端口Y杆    分离并减压至油箱
大设定压力通道A
压力等级50 bar    50bar    50bar
压力额定值100 bar    100bar    100bar
压力额定值200 bar    200bar    200bar
压力等级250 bar    –    250bar
压力等级315巴    315bar    –
带流量和指令的通道A中的小设定压力值为零，见第8页的特性曲线条形图    <5    <4
大压力限制（连续可调，在工厂设置）
压力额定值50bar      70bar
压力等级100巴    130bar
压力等级200巴    230bar
压力等级250巴（尺寸16）    270巴
压力等级315巴（尺寸10）    350巴
大流量    125l/min    300l/min
先导流量    1.1l/min
液压油温度范围    –20…+80°C
粘度范围    15…380mm2/s
滞后    ±3%
重复精度    <±2%
线性度    ±3.5%
指令值压力特性曲线的制造公差，与滞后特性曲线有关；压力增加
3DRE（M）    <±1.5%
3DRE（M）E    <±1.5
3DRE（M）    <±5%
3DRE（M）E    <±1.5%
阶跃响应Tu+Tg 命令值10%→90%    <140ms
密封：NBR、FKM
液压油的信息：
所用液压油的点火温度必须比高表面温度高50 K。
可生物降解和阻燃-含水：如果使用镀锌部件（如“J3”或“J5”型）或含锌部件，少量溶解的锌可能会进入液压系统，导致液压油加速老化。锌皂可能作为化学反应产物形成，这可能会堵塞过滤器、喷嘴和电磁阀，特别是在与局部热量输入有关的情况下。
阻燃-含水：
由于HFC液压油的气蚀倾向增加，与使用矿物油HLP相比，该部件的生命周期可能缩短30%。为了减少气蚀效应，建议（如果可能的话，具体针对安装）将端口T中的回流压力备份到部件压差的约20%。
根据使用的液压油，环境和液压油温度不得超过50°C。为了减少进入部件的热量输入，需要调整比例阀和高响应阀的指令值曲线。
电气
版本    “G24”    “G24-8”
小电磁阀电流    ≤100mA    ≤100mA
大电磁阀电流     1600±10%mA    800±5%mA
电磁线圈电阻
20°C时的冷值    5.5Ω     20.6Ω
大热值        8.05Ω     33Ω
占空比    100%     100%
电气、集成电子（OBE）
电源电压
标称电压     24VDC
下限值     21VDC
上限值     35VDC
电流消耗    ≤1.5A
熔断器保护    2A（时滞）
输入
电压     0…10V
电流     4…20mA
输出：实际电流值     1mV/mA
阀门防护等级符合EN 60529    IP65（电气连接正确安装）
集成电子设备（OBE）
功能
电子设备通过端口A和B提供电压。命令值被施加到差分放大器端口D和E。
通过特性曲线生成器，将指令值电磁阀电流特性曲线调整到阀门，从而补偿液压系统中的非线性，并创建线性指令值压力特性曲线。
电流控制器独立于电磁线圈电阻控制电磁电流。
用于控制比例电磁阀的电子设备的功率级是一个斩波放大器，时钟频率约为180 Hz至400 Hz。输出信号是脉宽调制（PWM）的。
为了检查电磁阀电流，可以在针脚F（+）和针脚C（–）之间的接头处测量与电磁阀电流成比例的电压。1 mV对应1 mA电磁阀电流。
德国力士乐REXROTH比例减压阀订货号和型号：
R900244331 3DRE10P-6X/315YG24K4V
R901218236 3DREM10P-7X/200YG24K4V
R901280845 3DREE10P-7X/200YG24K31F1V
R901246371 3DREE10P-7X/100YG24K31F1V
R901275767 3DREME10P-7X/100YG24K31F1V
R901218097 3DREME10P-7X/200YG24K31F1V
R901220113 3DREME10P-7X/200YG24K31A1V
R901293211 3DREME10P-7X50YG24K31A1V
R901240745 3DREME10P-7X/315YG24K31A1V
R901226627 3DREE16P-7X/200YG24K31F1V
R901218887 3DREM16P-7X/200YG24K4V
R901218887 3DREM16P-73/200YG24K4V
R901229466 3DREME16P-7X/250YG24K31A1V
R901218100 3DREME16P-7X/200YG24K31F1V
R901218100 3DREME16P-7X/200YG24K31F1V

力士乐REXROTH比例减压阀R901229466
减压阀 3DREME16P-7X/250YG24K31A1V
R901229466 3DREME16P-73/250YG24K31A1V
公称尺寸 16, , P → A, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。可靠地将压力降至指令值信号。
产品属性
连接图    ISO 4401-07-07-0-05
产品系列    3DRE（M）（E）
工作压力[bar]    315
流量[l/min]    300
滑阀符号    P→A
连接类型    底板安装
大小    16
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
无线连接    模拟，命令值0…10 V
符合性说明    CE–根据EMC指令2014/30/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    9.98

力士乐REXROTH比例减压阀R901218887
减压阀 3DREM16P-7X/200YG24K4V
R901218887 3DREM16P-73/200YG24K4V
公称尺寸 16, , P → A, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。可靠地将压力降至指令值信号。
产品属性
连接图    ISO 4401-07-07-0-05
产品系列    3DRE（M）（E）
工作压力[bar]    315
流量[l/min]    300
滑阀符号    P→A
连接类型    底板安装
大小    16
驱动类型    带外部电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    9.7
力士乐柱塞泵AA10VSO140DRS/32R-VPB22U00E
