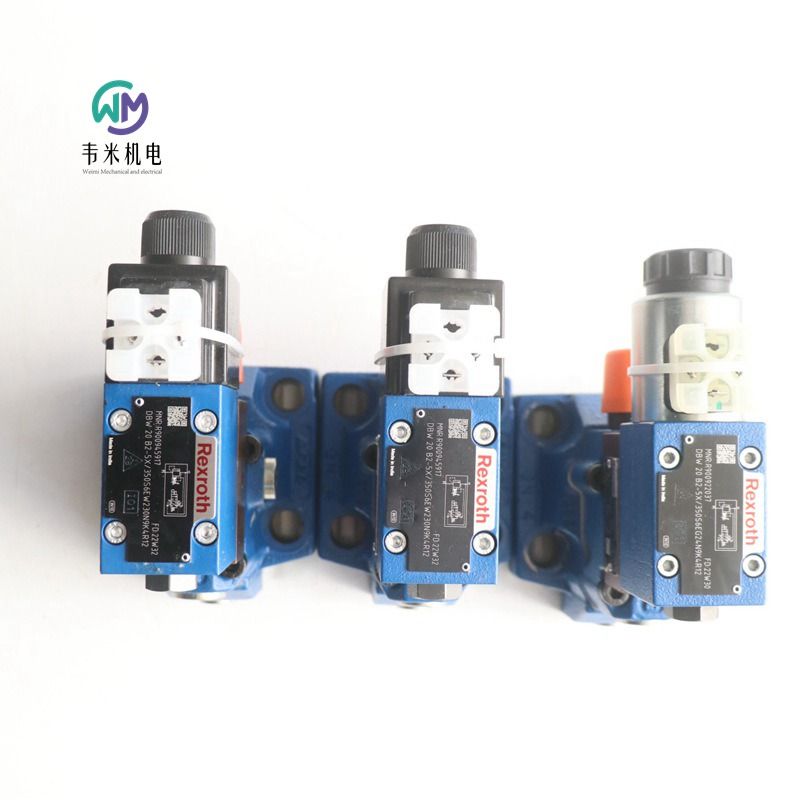

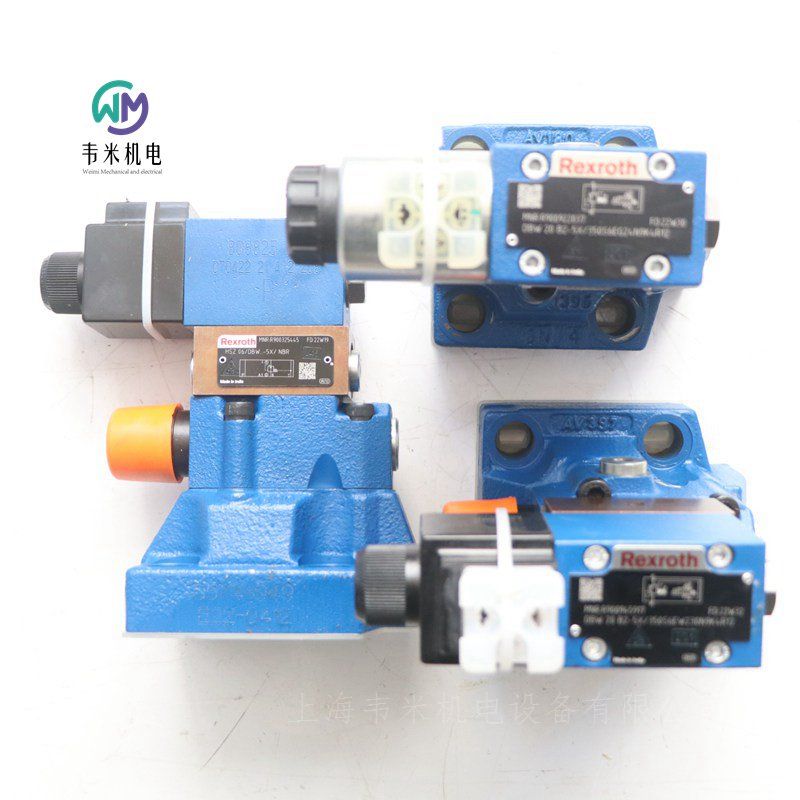

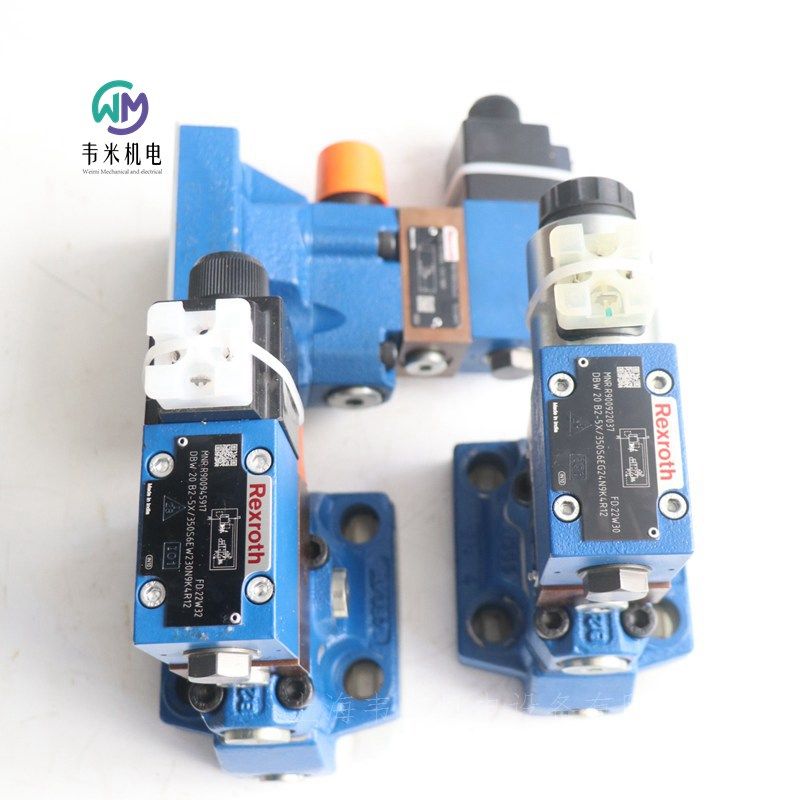

    力士乐电磁溢流阀DBW20B2-5X/350S6EW230N9K4R12

    产品型号: DBW20B2-5X/350S6EW230N9K4R12
    品  牌: 力士乐
    • ≧1 件
      ¥4200.00
    所 在 地: 上海浦东新区
    更新日期: 2025-07-10
    详细信息
     品牌:力士乐  型号:DBW20B2-5X/350S6EW230N9K4R12  加工定制:否
     材质:铸钢  适用介质:油液  公称压力:315bar
     公称通径:20  阀门连接方式:螺纹  外形尺寸:30 mm
    力士乐电磁溢流阀DBW20B2-5X/350S6EW230N9K4R12,上海韦米机电设备有限公司主营供应产品,产品图片实物拍摄,原厂原装,质保一年,大量产品现货供应,价格优惠快速报价,联系人:雷青。欢迎咨询采购!


    力士乐REXROTH电磁溢流阀DBW20B2-5X/350S6EW230N9K4R12
    R900945917 DBW20B2-5X/350S6EW230N9K4R12
    公称尺寸 25, B, 通过电磁致动, 230 VAC 50/60 Hz
    液压  阀门  压力阀  机械溢流阀  溢流阀
    高性能范围内的工业液压阀。可靠限压至设定值
    座阀
    先导
    带保护帽的内六角
    压力设定范围 4 … 350 bar
    连接图    ISO 6264-08-13
    产品系列    DB.10-30
    工作压力. [bar]    350
    体积流量 [l/min]    500
    活塞符号    B
    连接类型    底板安装
    标称尺寸    25
    驱动类型    通过电磁致动
    连接数    2
    开关位置数    2
    电源电压    230 VAC 50/60 Hz
    电插头    3 芯设备插头 (2 + PE)
    电气连接说明    设备插头 3 针 (2 + PE) 符合 EN 175301-803
    符合性说明    CE - 低电压指令 2014/35/EU
    液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
    密封件    NBR
    重量 [kg]    5.69

    力士乐REXROTH先导控制溢流阀
    电磁溢流阀DBW
    规格 10 … 32
    组件系列 5X
    大工作压力 350 bar
    大流量 650 l/min
    用于底板安装
    油口安装面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)
    用于螺纹连接
    通过一个上装的换向滑阀或换向座阀的电磁铁操纵式卸荷
    高功率线圈
    换向冲击衰减,可选
    防腐蚀设计
    当电压 > 50 VAC 或 > 75 VDC 时,CE 符合性符合低电压指令 2014/35/EU
    电磁线圈是经过认可的组件,带有 UR 标记,符合 UL 906,版本 1982,可选
    DBW 型压力阀为先导式溢流阀。
    它们用于限制并以电磁线圈操作卸载工作压力。
    该阀主要由带主阀心的主阀、带压力调节元件的先导控制阀以及一个集成方向滑阀组成。
    此类阀的功能与 DB 型阀的功能基本相同。但是,通过控制已安装的方向滑阀 即可卸载主阀芯。
    带换向冲击衰减(叠加阀板)的溢流阀,型号为 DBW.../..S6...R12
    通过换向冲击衰减阀可延迟打开从 B2 到 B1 的连接。从而避免了回油管路中的压力峰值和降压冲击噪音。该阀安装在先导控制阀和方向阀 之间。
    衰减程度(降压冲击)取决于喷嘴的规格。推荐使用φ1.2 mm的喷嘴。
    德国力士乐REXROTH电磁溢流阀订货号和型号:
    R900618747 DBW10A2-5X/200S6EG24N9K4R12
    R900926054 DBW10A2-5X/315-6EG24N9K4
    R900920863 DBW10B1-5X/315-6EG24N9K4
    R900941174 DBW10A1-5X/200-6EG24N9K4
    R900941174 DBW10A1-52/200-6EG24N9K4
    R900965477 DBW10A1-52/315-6EG24N9K4
    R900708837 DBW10A2-52/200-6EW230N9K4
    R900926054 DBW10A2-52/315-6EG24N9K4
    R900921225 DBW10B1-5X/100-6EG24N9K4
    R900923103 DBW10B1-5X/200-6EG24N9K4
    R900948224 DBW10B1-5X/200-6EW230N9K4
    R900920863 DBW10B1-52/315-6EG24N9K4
    R900970130 DBW10B1-5X/350-6EW230N9K4
    R901147745 DBW10B1-5X/200Y6EG24N9K4
    R900932821 DBW10B1-5X/315-6EW110N9K4
    R900906650 DBW10B2-5X/100-6EG24N9K4
    R900912910 DBW10B2-5X/200-6EG24N9K4
    R900906285 DBW10B2-5X/315-6EG24N9K4
    R900912485 DBW10B2-5X/315-6EW230N9K4
    R901000465 DBW10B2-5X/350-6EG24N9K4V
    R900966896 DBW10B2-5X/350-6EW110N9K4
    R900933174 DBW10B2-5X/50-6EG24N9K4V
    R900938685 DBW10B2-52/315Y6EG24N9K4
    R900917679 DBW10B2-52/100U6EG24N9K4
    R900959190 DBW10B2-5X/100U6EW230N9K4
    R900930930 DBW10B2-52/315U6EG24N9K4
    R900903158 DBW10B2-52/315S6EG24N9K4R12
    R900908999 DBW10B3-52/315-6EG24N9K4
    R900948805 DBW10B3-5X/200YUS6EG24N9K4R12
    R900906284 DBW10BG2-5X/315-6EG24N9K4
    R900939736 DBW20A1-5X/315-6EG24N9K4
    R900919583 DBW20A2-5X/100-6EG24N9K4
    R900939204 DBW20A2-5X/200-6EG24N9K4
    R900921754 DBW20A2-52/315-6EG24N9K4
    R900916161 DBW20A2-52/350-6EG24N9K4
    R901018331 DBW20A2-5X/350-6EW230N9K4
    R900737135 DBW20A2-52/200S6EG24N9K4R12
    R900955867 DBW20A2-5X/100Y6EG24N9K4
    R900941177 DBW20B1-52/100-6EG24N9K4
    R900935659 DBW20B1-5X/200-6EG24N9K4
    R901154237 DBW20B1-5X/200U6EW230N9K4
    R900920619 DBW20B1-52/315-6EG24N9K4
    R900780198 DBW20B1-5X/350-6EG24N9K4
    R901089436 DBW20B1-5X/350S6EW110N9K4R12
    R900748971 DBW20B1-5X/350S6EG24N9DLR12
    R900920785 DBW20B2-5X/100-6EW230N9K4
    R900909952 DBW20B2-5X/100-6EW110N9K4
    R900907684 DBW20B2-5X/315-6EG24N9K4
    R900900555 DBW20B2-5X/350-6EG24N9K4
    R900945917 DBW20B2-5X/350S6EW230N9K4R12
    R900915770 DBW20B2-5X/100S6EG24N9K4R12
    R900922037 DBW20B2-5X/350S6EG24N9K4R12
    R900900630 DBW20B2-5X/315S6EG24N9K4R12
    R900942702 DBW20B2-5X/315U6EW230N9K4
    R900759624 DBW30A1-5X/350-6EG24N9DL
    R900928779 DBW30A2-5X/200-6EG24N9K4
    R900943513 DBW30A2N52/315-6EG24N9K4
    R900966284 DBW30B1-5X/100-6EG24N9K4
    R900922310 DBW30B2-5X/100-6EG24N9K4
    R900963706 DBW30B2-5X/350-6EG24N9K4SO160
    R900922479 DBW30B2-52/100-6EW230N9K4
    R900923938 DBW30B2-52/200-6EG24N9K4
    R900941855 DBW30B2-5X/200-6EW230N9K4
    R900922311 DBW30B2-52/315-6EG24N9K4
    R900941761 DBW30B2-52/100U6EG24N9K4
    R900917474 DBW30B2-5X/315S6EG24N9K4R12
    R900906773 DBW30B1-52/315-6EG24N9K4
    R900755861 DBW30B1-5X/350S6EG24N9DLR12
    R900908477 DBW30B2-52/350-6EG24N9K4
    R900713479 DBW30B2-53/315U6EG24N9K4/12
    R900924776 DBW30B2N5X/200XS6EG24N9K4R12
    DBW10B2-5X/315-6EG24N9K4-SO160


    力士乐REXROTH比例阀R901469206
    液压比例方向阀 4WRDE10V1-100L-6X/MXY/24A5
    R901469206 4WRDE10V1-100L-60/MXY/24A5
    公称尺寸 10, , 符号 V1, , 通过集成电子元件实现电气控制, , 24 VDC
    工业液压阀在高性能范围内,根据液压符号可靠控制油流方向,通过内部活塞位置反馈实现高精度。
    滑阀
    由伺服电动机控制的
    线性的
    外部先导油供应、外部先导油回油
    产品属性
    连接图    ISO 4401-05-05-05
    产品系列    4WRDE
    工作压力[bar]    350
    流量[l/min]    170
    滑阀符号    符号V1
    连接类型    底板安装
    标称流量[l/min]    100
    大小    10
    驱动类型    带车载电子设备的电气
    端口数    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电子连接器    连接器,7极(6+PE)
    电气连接说明    符合EN 175201-804的7极(6+PE)连接器
    无线连接    模拟,指令值±10 V
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
    密封    NBR
    重量[kg]    7.22

    力士乐REXROTH比例换向阀4WRDE16V220L-6X/MXY/24A5
    R901435604 4WRDE16V-220L-60/MXY/24A5
    尺寸16,符号V,带集成电子器件的电气,24 VDC
    工业液压阀在高性能范围内,根据液压符号可靠地控制油的流动方向,通过内部活塞位置反馈实现高精度。
    滑阀
    先导式操作
    线性的
    外部先导油供应,外部先导油回流
    产品属性
    连接图    ISO 4401-07-07-0-05
    产品系列    4WRDE
    压力[bar]    350
    流量[l/min]    460
    阀芯符号    符号V
    连接类型    底板安装
    标称流量【l/min】    220
    大小    16
    驱动类型    带有集成电子设备的电气
    端口数量    4.
    开关位置数量    3.
    电源电压    24伏直流电
    连通性    模拟,指令值±10 V
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC(Fuchs:Hydrotherm 46M,Fuchs:Renosafe 500,Petrofer:Ultra-Safe 620,Houghton:Safe 620,Union:Carbide HP5046)
    密封    NBR
    重量[kg]    10.5


    力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的先导式高频响方向阀4WRLE
    规格 10 … 35
    组件系列 4X
    大工作压力 350 bar
    大流量 4700 l/min
    额定流量 60 … 1500 l/min
    用于 I4.0 的数字接口 IO-Link
    可靠 - 经过验证且坚固耐用的设计
    安全性
    当设备关闭时,先导控制阀的控制阀芯位于“故障安全”位置
    主阀的控制阀芯位于弹簧对中中心位置和/或偏移位置
    高质量 - 伺服阀性能先导控制阀控制阀芯和套筒
    灵活 - 适用于位置、速率和压力控制
     - 响应灵敏度高,滞后小
    IO-Link 接口,可选
    符号 E. 和 W.
    4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。
    结构
    阀门基本构成包括 3 个主要组件:
    先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器(可选配电子元件保护膜 (5) 和衰减阀板 (4))
    带对中弹簧和位置反馈的主阀 (2)
    带模拟 (6) 或 IO-Link 接口的集成电子元件 (OBE) (3)
    功能
    当集成控制电子元件 (OBE) 被关闭或处于不活动状态时,则先导控制阀的控制阀芯在弹簧作用下置于"故障安全"位置。主阀的控制阀芯位于其弹簧对中中心位置。
    集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下,将激活控制线圈。由于磁力发生改变,先导控制阀芯将扺住弹簧进行调节。
    通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。
    先导油可通过油口 P 从内部供给先导控制阀,也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈,也可以通过油口 Y 从外部实现。
    控制线圈断电
    在以下错误情况下,集成电子元件 (OBE) 使控制线圈断电,先导控制阀芯将设置为"故障安全"位置,并将卸载主阀的先导油腔。通过弹簧操作,主阀控制阀芯将移动至中心位置。
    低于小电源电压
    仅在接口 "F1" 处:
    低于小电流控制值 2 mA(包括控制值线的电缆中断(电流环))。
    仅在接口 "L1" 处:
    使能未激活,通讯中断(看门狗)
    内部 IO-Link 发生故障时
    仅在接口 "C6" 处:
    额外使能未激活
    衰减阀板 "D"
    衰减阀板 (4) 降低集成电子元件上的加速振幅(频率 >300 Hz)。
    注意:
    对于主要为低激励频率 (<300 Hz) 的应用,不建议使用衰减阀板。
    电子元件保护膜 "-967"
    为避免在集成电子元件 (OBE) 壳体中出现冷凝液,可使用电子元件保护膜 (5)。
    建议用于空气湿度高且周期温度变化明显的外部工业标准条件(例如室外)。
    注意:
    具有正遮盖的先导式三位四通方向控制阀适用于可控制或可调节的轴。断电状态下的遮盖约为控制阀芯行程的 20 %。关闭电气电源电压时,驱动器可在功能方向 P 至 B 上短时间加速。
    符号 V 和 V1-
    4WRLE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的先导式方向控制阀。
    设置
    阀门基本构成包括 3 个主要组件:
    先导控制阀 (1) 带有控制阀芯和套筒、复位弹簧、控制线圈和感应式位置传感器(可选配电子元件保护膜(5)和衰减阀板(4))
    带对中弹簧和位置反馈的主阀 (2)
    集成控制电子元件 (OBE) (3)
    功能
    当集成控制电子元件 (OBE) 被关闭或处于不活动状态时,则先导控制阀的控制阀芯在弹簧作用下置于“故障安全”位置。主阀的控制阀芯位于弹簧对中偏移位置,关于方向 P 至 B/A 至 T 的行程偏移约为 6 %。
    集成控制电子元件 (OBE) 将控制值与主阀控制阀芯的位置实际值进行比较。在有控制偏差的情况下,将激活控制线圈。由于磁力发生改变,先导控制阀芯将扺住相应弹簧进行调节。
    通过控制剖面激活的流量会导致主控制阀芯的调整。主控制阀芯的行程/控制剖面通过与控制值的比例进行调节。在控制值预设值为 0 V 的情况下,电子元件将主阀的控制阀芯调节到中心位置。
    先导油可通过油口 P 从内部供给先导控制阀,也可通过油口 X 从外部供给先导控制阀。可通过油口 T 从内部实现到油箱的反馈,也可以通过油口 Y 从外部实现。
    控制线圈切断
    在以下错误情况下,集成电子元件 (OBE) 使控制线圈断电,先导控制阀芯将设置为“故障安全”位置,并将卸载主阀的先导油腔。通过弹簧操作,主阀控制阀芯将移动至偏移位置(约 6 % P → B/A → T)。
    低于小电源电压
    仅在接口“F1”处:低于小电流控制值 2 mA(包括控制值线的电缆中断(电流环))。
    衰减阀板“D”和电子元件保护膜“-967”
    请参阅“符号 E. 和 W.”
    注意:
    先导式三位四通方向控制阀仅适用于激活控制环,且在禁用时没有锁定的初始位置。因此,在许多应用中需要“外部单向阀”,并且必须将其考虑到开/关顺序。关闭电气电源电压时,驱动器可在功能方向 P 至 B 上短时间加速。
    型号“XY”
    外部先导油供油,外部先导油回油
    在本型号中,先导油由单独的控制电路供给(外部)。先导油回油不流入主阀的 T 通道,而是单独通过油口 Y 流入油箱(外部)。
    型号“PY”
    内部先导油供油,外部先导油回油
    使用本型号时,先导油由主阀的 P 通道供给(内部)。先导油回油不流入主阀的 T 通道,而是单独通过油口 Y 流入油箱(外部)。在底板中,必须关闭油口 X。
    型号“PT”
    内部先导油供油,内部先导油回油
    使用本型号时,先导油由主阀的 P 通道供给(内部)。先导油直接流回主阀的 T 通道(内部)。在底板中,必须关闭油口 X 和 Y。
    型号“XT”
    外部先导供油,内部先导油回油
    在本型号中,先导油由单独的控制电路供给(外部)。先导油直接流回主阀的 T 通道(内部)。在底板中,必须关闭油口 Y。
    注意:
    先导油供油的改装作业只能由经过授权的人员执行或返厂执行。须遵守大允许工作参数,请参阅"技术数据"。
    订货型号示例:
    4WRLE27W430SJ-4X/MXY/24A1
    4→4 个主油口
    WRL→先导式高频响方向阀
    E→带集成电子元件 (OBE)
    27→通径27(10,16,25,35)
    W→机能符号(E, E1-, W6-, W8-, V, V1-, Q3-)
    430→额定流量430 l/min
    S→流量特性
    J→遮盖跃变(对于盖板阀,开启点为 5%;符号 E、E1-、W6-、W8-)
    4X→组件系列 40 … 49(40 … 49:安装和连接尺寸不变)
    M→NBR 密封件(V=FKM 密封件)
    XY→外部先导油供油,外部先导油回油
    24→电源电压 24 V
    A1→控制值输入 ±10 V
    一般信息
    型号  4WRLE
    规格    10    16    25    27    35
    安装位置  任意
    重量kg    9    12    19    21    80
    周围温度范围  -20 … +60°C
    长存储时间  1年
    正弦试验,符合 DIN EN 60068-2-6
    不带衰减阀板  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
    带衰减阀板  10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
    噪音测试符合 DIN EN 60068-2-64
    不带衰减阀板  20 ... 2000 Hz / 10 gRMS / 30 g 峰值 / 30 min / 3 个轴
    带衰减阀板  20 ... 2000 Hz/10 gRMS/30 g 峰值/24 h/3 轴
    运输冲击符合 DIN EN 60068-2-27
    不带衰减阀板  15 g/11 ms/3 冲击/3 个轴
    带衰减阀板  15 g/11 ms/3 冲击/3 个轴
    冲击试验符合 DIN EN 60068-2-27
    带衰减阀板  35 g/6 ms/1000 冲击/3 个轴
    大相对湿度  95%
    高表面温度  120°C
    MTTFD 值符合 EN ISO 13849  75年
    符合性
    CE 符合 EMC 指令 2014/30/EU,经检测符合 EN 61000-6-2 和 EN 61000-6-3
    RoHS 指令 2015/65/EU
    REACH 条例 (EC) 编号 1907/2006
    德国力士乐REXROTH电液比例阀物料号和型号:
    R901444295 4WRLE10E80SJ-4X/MPT/24A1
    R901444295 4WRLE10E80SJ-42/MPT/24A1
    R901475578 4WRLE10V85M-4X/MPT/24A1
    R901473845 4WRLE10V1-85M-4X/MPY/24F1
    R901469739 4WRLE10E80SJ-4X/MXY/24A1
    R901442911 4WRLE10W1-80SJ-4X/MXY/24A1
    R927001079 4WRLE10E-80SJ-3X/G24K0/A1M
    R901186013 4WRLE10V85M-4X/MXY/24A1
    0811404680 4WRLE10Q3-85M-3X/G24ETK0/A1M
    R901158977 4WRLE10V70P-3X/G24EK0/F1M
    0811404713 4WRLE10E80SJ-3X/G24ETK0/A1M
    R901125217 4WRLE10V85L-3X/G24ETK0/A1M
    R901401779 4WRLE16E180SJ-42/MXY/24A1
    0811404207 4WRL16V200M-30/G24Z4/M
    0811404342 4WRLE16Q3-200M-30/G24K0/A1M
    R901421073 4WRLE16Q3-200M-4X/MXY/24A1
    0811404250 4WRLE16V-120L-3X/G24K0/A1M
    R901157861 4WRLE16V150L-4X/MXY/24A1
    R901523620 4WRLE16E1-180SJ-4X/MXY/24F1
    R901140499 4WRLE16W180SJ-30/G24K0/A1M
    0811404307 4WRLE16WZ180SJ-3X/G24K0/A1M
    R901395350 4WRLE16W180SJ-4X/MXY/24A1
    0811404344 4WRLE16Q3-200M-3X/G24K0/A1WG02M
    R901570750 4WRLE16Q3-250M-4X/MXYWL/24A1
    R901401738 4WRLE16E1-180SJ-4X/MXY/24A1
    R901435576 4WRLE16V1-150P-4X/MXY/24A1-998
    R901152885 4WRLE16Q6-200M-3X/G24K0/A1M-853
    R901401734 4WRLE16X200M-4X/MXY/24A1-811
    R901125221 4WRLE16V200L-3X/G24K0/A1M
    R901404330 4WRLE16V120M-4X/MXY/24A1
    0811404251 4WRLE16V200M-3X/G24K0/A1M
    R901401742 4WRLE16V200M-4X/MXY/24A1
    R901089293 4WRLE16V200M-3X/G24ETK0/A1M
    R901467795 4WRLE16V200M-4X/MPT/24A1
    0811404327 4WRLE16W1Z180SJ-3X/G24ETK0/A1M
    R901401888 4WRLE16W1-180SJ-4X/MPT/24A1
    0811404454 4WRLE25EZ350SJ-3X/G24K0/A1M
    R901423297 4WRLE25E350SJ-4X/MXY/24A1
    R901404337 4WRLE25V400L-4X/MXY/24A1
    R901404811 4WRLE25V1-400L-4X/MXY/24A1
    R901131953 4WRLE25Q3-370M-3X/G24K0/A1M
    R901504916 4WRLE25Q3-400M-4X/MXY/24A1
    0811404456 4WRLE25WZ350SJ-3X/G24K0/A1M
    R901404876 4WRLE25W350SJ-4X/MXY/24A1
    R901568615 4WRLE25V400L-42/MXY/24C6
    0811404430 4WRLE25V370M-3X/G24K0/A1M
    R901401731 4WRLE25V370M-4X/MXY/24A1
    0811404439 4WRLE25W1-370M-3X/G24EK0/A1M-769
    R901446183 4WRLE25W1-350SJ-4X/MXY/24A1
    R901478128 4WRLE25V400L-4X/MPT/24A1
    R901404876 4WRLE25W350SJ-4X/MXY/24A1
    0811404481 4WRLE25EZ350SJ-3X/G24ETK0/A1M
    0811404454 4WRLE25EZ350SJ-3X/G24K0/A1M
    0811404471 4WRLE25W4Z350SJ-3X/G24ETK0/A1M
    0811404572 4WRLE27Q3-550P-3X/G24K0/A1M
    R901407415 4WRLE27Q3-550P-4X/MXY/24A1-998
    0811404458 4WRLE27W430SJ-30/G24K0/A1M
    R901405591 4WRLE27W430SJ-4X/MXY/24A1
    0811404441 4WRLE27Q4-430M-3X/G24K0/A1M
    0811404438 4WRLE27Q4-430M-3X/G24ETK0/A1M
    R901573993 4WRLE35V1000L4X/MPT/24F1
    0811404580 4WRLE35Q4-1000M-3X/G24TK0/A1M
    0811404500 4WRL35E1100S-30/G24Z4/M
    R901441561 4WRLE35V1000M-4X/MXY/24A1
    0811404578 4WRLE35X500M-3X/G24EK0/A1M-812
    R901499044 4WRLE35E1100SJ-4X/MXY/24A1

    力士乐REXROTH比例阀R901404337
    液压比例方向阀 4WRLE25V400L-4X/MXY/24A1
    R901404337 4WRLE25V400L-42/MXY/24A1
    公称尺寸 25, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC
    工业液压阀在高性能范围内,根据液压符号可靠控制油流方向,通过内部活塞位置反馈实现高精度。
    滑阀
    由伺服电动机控制的
    线性的
    外部先导油供应、外部先导油回油
    产品属性
    连接图    ISO 4401-08-08-05
    产品系列    4WRLE
    工作压力[bar]    350
    流量[l/min]    1250
    滑阀符号    符号V
    连接类型    底板安装
    标称流量[l/min]    400
    大小    25
    驱动类型    带集成电子设备的电气
    端口数    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电子连接器    连接器,7极(6+PE)
    电气连接说明    符合EN 175201-804的7极(6+PE)连接器
    无线连接    模拟,指令值±10 V
    符合性说明    CE符合EMC指令2014/30/EU、RoHS指令2011/65/EU
    液压油    HL、HLP、HFC
    密封    NBR
    重量[kg]    18.5

    力士乐REXROTH比例阀R901401779
    液压比例方向阀 4WRLE16E180SJ-4X/MXY/24A1
    R901401779 4WRLE16E180SJ-42/MXY/24A1
    公称尺寸 16, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
    工业液压阀在高性能范围内,根据液压符号可靠控制油流方向,通过内部活塞位置反馈实现高精度。
    滑阀
    由伺服电动机控制的
    进步的
    外部先导油供应、外部先导油回油
    产品属性
    连接图    ISO 4401-07-07-0-05
    产品系列    4WRLE
    工作压力[bar]    350
    流量[l/min]    800
    滑阀符号    符号E
    连接类型    底板安装
    标称流量[l/min]    180
    大小    16
    驱动类型    带车载电子设备的电气
    端口数    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电子连接器    连接器,7极(6+PE)
    电气连接说明    符合EN 175201-804的7极(6+PE)连接器
    无线连接    模拟,指令值±10 V
    符合性说明    CE–电磁兼容性2014/30/EU;RoHS指令2011/65/EU
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
    密封    NBR
    重量[kg]    11.59


    力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀
    4WREE
    规格 6, 10
    组件系列 2X
    大工作压力 315 bar
    大流量 180 l/min
    带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀
    调整体积流量的方向和大小
    通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
    用于底板安装:孔图按 ISO 4401
    弹簧定中的控制滑板
    型号 4WREE...-2X/...
    在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。
    设置:
    阀门的基本构成包括:
    带连接面的壳体
    带有压缩弹簧与弹簧座的控制阀芯
    带对中螺纹的线圈
    位置传感器
    集成电子元件
    可通过 Pg7 进行电气零电位调节
    功能:
    线圈和断电后,位于弹簧座和之间的压缩弹簧和可将控制阀芯置于中心位置
    可通过控制比例电磁铁(例如,线圈“b”)直接操作控制阀芯
    →控制阀芯与电气输入信号成比例地向左移动
    →通过具有渐进
    流体特性的节流横截面,进行从 P 到 A 及从 B 到 T 的连接
    关闭线圈
    →控制阀芯在压缩弹簧的作用下返回至中心位置
    在断电状态下,线圈的复位弹簧使得控制阀芯保持在机械中心位置。使用带有符号“V”的控制阀芯时,此位置与液压中心位置不对应!电动阀控制环关闭时,控制阀芯将位于液压中心位置。
    重要注意事项:
    PG 装配不得打开。位于下方的调节螺母的机械调节已禁用,该操作会损坏阀门!
    带两个阀芯位置的阀门:(型号 4WREE...A...)
    基本上,此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是,此双阀芯位置阀仅配有线圈“a”。它配有保护塞来代替第二个比例电磁铁。
    注意:
    由于设计原理,阀内固有内部泄漏,泄漏量可能随着使用年限而增加。
    注意:
    不得让油箱管路排空运行。在相应的安装条件下,必须安装一个预载阀(预载压力约为 2 bar)。
    德国力士乐REXROTH比例阀订货号和型号:
    R900911004 4WREE6W32-24/G24K31/A1V
    R900974247 4WREE6WA16-24/G24K31/A1V
    R900950341 4WREE6E08-24/G24K31/A1V-655
    R900950342 4WREE6E16-2X/G24K31/A1V-655
    R900950342 4WREE6E16-24/G24K31/A1V-655
    R900907114 4WREE6E32-24/G24K31/A1V
    R900925733 4WREE6E32-24/G24K31/F1V
    R901295270 4WREE6V16-24/G24K31/A1V-742
    R901453116 4WREE6X00-2X/G24K31/F1V-A22
    R900933073 4WREE10E25-23/G24K31/A1V
    R900927231 4WREE10E50-23/G24K31/A1V
    R900927231 4WREE10E50-2X/G24K31/A1V
    R900927230 4WREE10E75-23/G24K31/A1V
    R900970089 4WREE10E1-75-2X/G24K31/F1V
    R900927356 4WREE10E75-2X/G24K31/F1V
    R900703908 4WREE10E1-50-2X/G24K31/F1V
    R900931371 4WREE10W50-23/G24K31/A1V
    R900927234 4WREE10W1-75-2X/G24K31/A1V
    R900927234 4WREE10W1-75-23/G24K31/A1V
    R900927232 4WREE10E1-75-2X/G24K31/A1V
    R900949806 4WREE10W50-2X/G24K31/F1V
    R900927233 4WREE10W75-2X/G24K31/A1V
    R900948360 4WREE10W75-2X/G24K31/F1V
    R900962405 4WREE10W1-25-2X/G24K31/F1V
    R900933077 4WREE10W1-50-2X/G24K31/A1V
    R900965185 4WREE10W1-50-2X/G24K31/F1V
    R900976119 4WREE10W1-75-2X/G24K31/F1V
    R900927235 4WREE10V50-23/G24K31/A1V
    R900924607 4WREE10V75-2X/G24K31/A1V
    R900617269 4WREE10V75-2X/G24K31/F1V

    力士乐REXROTH比例阀R901295270
    液压比例方向阀 4WREE6V16-2X/G24K31/A1V-742
    R901295270 4WREE6V16-24/G24K31/A1V-742
    公称尺寸 6, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC
    高性能范围内的工业液压阀;根据液压符号可靠控制油流方向;通过内部活塞位置反馈实现高精度
    滑阀
    直接驱动
    产品属性
    连接图    ISO 4401-03-02-0-05
    产品系列    4WRE(E)6,10
    工作压力[bar]    315
    流量[l/min]    80
    滑阀符号    符号V
    连接类型    底板安装
    标称流量[l/min]    16
    大小    6.
    驱动类型    带车载电子设备的电气
    端口数    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电子连接器    连接器,7极(6+PE)
    电气连接说明    符合EN 175201-804的连接器7极(6+PE)
    无线连接    模拟,指令值±10 V
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
    密封    FKM
    重量[kg]    2.44

    力士乐REXROTH比例阀R900974247
    液压比例方向阀 4WREE6WA16-2X/G24K31/A1V
    R900974247 4WREE6WA16-24/G24K31/A1V
    公称尺寸 6, , 符号 WA, , 通过集成电子元件实现电气控制, , 24 VDC
    高性能范围内的工业液压阀;根据液压符号可靠控制油流方向;通过内部活塞位置反馈实现高精度
    滑阀
    直接驱动
    工业用高性能液压阀
    产品属性
    连接图    ISO 4401-03-02-0-05
    产品系列    4WRE(E)6,10
    工作压力[bar]    315
    流量[l/min]    80
    滑阀符号    符号WA
    连接类型    底板安装
    标称流量[l/min]    16
    大小    6.
    驱动类型    带集成电子设备的电气
    端口数    4.
    切换位置数量    2.
    电源电压    24伏直流电
    电子连接器    连接器,7极(6+PE)
    电气连接说明    符合EN 175201-804的连接器7极(6+PE)
    无线连接    模拟,命令值0…10 V
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
    密封    FKM
    重量[kg]    1.88

    力士乐REXROTH比例阀R900933073
    液压比例方向阀 4WREE10E25-2X/G24K31/A1V
    R900933073 4WREE10E25-23/G24K31/A1V
    公称尺寸 10, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
    高性能范围内的工业液压阀;根据液压符号可靠控制油流方向;通过内部活塞位置反馈实现高精度
    滑阀
    直接驱动
    工业用高性能液压阀
    产品属性
    连接图    ISO 4401-05-04-05
    产品系列    4WRE(E)6,10
    工作压力[bar]    315
    流量[l/min]    150
    滑阀符号    符号E
    连接类型    底板安装
    标称流量[l/min]    25
    大小    10
    驱动类型    带集成电子设备的电气
    端口数    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电子连接器    连接器R900021267/R900217845,7极(6+PE)
    电气连接说明    符合EN 175201-804的连接器7极(6+PE)
    无线连接    模拟,指令值±10 V
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
    密封    FKM
    重量[kg]    6.24

    力士乐REXROTH比例阀R900931371
    液压比例方向阀 4WREE10W50-2X/G24K31/A1V
    R900931371 4WREE10W50-23/G24K31/A1V
    公称尺寸 10, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC
    高性能范围内的工业液压阀;根据液压符号可靠控制油流方向;通过内部活塞位置反馈实现高精度
    滑阀
    直接驱动
    工业用高性能液压阀
    产品属性
    连接图    ISO 4401-05-04-05
    产品系列    4WRE(E)6,10
    工作压力[bar]    315
    流量[l/min]    180
    滑阀符号    符号W
    连接类型    底板安装
    标称流量[l/min]    50
    大小    10
    驱动类型    带集成电子设备的电气
    端口数    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电子连接器    连接器,7极(6+PE)
    电气连接说明    符合EN 175201-804的连接器7极(6+PE)
    无线连接    模拟,指令值±10 V
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
    密封    FKM
    重量[kg]    6.26

    力士乐REXROTH比例阀R900927233
    液压比例方向阀 4WREE10W75-2X/G24K31/A1V
    R900927233 4WREE10W75-23/G24K31/A1V
    公称尺寸 10, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC
    高性能范围内的工业液压阀;根据液压符号可靠控制油流方向;通过内部活塞位置反馈实现高精度
    滑阀
    直接驱动
    工业用高性能液压阀
    产品属性
    连接图    ISO 4401-05-04-05
    产品系列    4WRE(E)6,10
    工作压力[bar]    315
    流量[l/min]    180
    滑阀符号    符号W
    连接类型    底板安装
    标称流量[l/min]    75
    大小    10
    驱动类型    带集成电子设备的电气
    端口数    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电子连接器    连接器,7极(6+PE)
    电气连接说明    符合EN 175201-804的连接器7极(6+PE)
    无线连接    模拟,指令值±10 V
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
    密封    FKM
    重量[kg]    6.24
    配套七芯插头:
    金属R900021267
    半金属R900217845
    配套放大板
    R900979889 VT-VRPA 2-2-1X/V0/T1
    R900249811 VT-MRPA2-2-1X/V0/0
    R900979888 VT-VRPA 2-2-1X/V0/T5

    力士乐REXROTH比例阀R900927232
    液压比例方向阀 4WREE10E1-75-2X/G24K31/A1V
    R900927232 4WREE10E1-75-23/G24K31/A1V
    公称尺寸 10, , 符号 E1, , 通过集成电子元件实现电气控制, , 24 VDC
    高性能范围内的工业液压阀;根据液压符号可靠控制油流方向;通过内部活塞位置反馈实现高精度
    滑阀
    直接驱动
    工业用高性能液压阀
    产品属性
    连接图    ISO 4401-05-04-05
    产品系列    4WRE(E)6,10
    工作压力[bar]    315
    流量[l/min]    180
    滑阀符号    符号E1
    连接类型    底板安装
    标称流量[l/min]    75
    大小    10
    驱动类型    带集成电子设备的电气
    端口数    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电子连接器    连接器,7极(6+PE)
    电气连接说明    符合EN 175201-804的连接器7极(6+PE)
    无线连接    模拟,指令值±10 V
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
    密封    FKM
    重量[kg]    6.24
    插入式连接器7P Z31 BF6-3PG11KSPEZ
    R900021267
    匹配连接器,连接器7极(6+PE)EN 175301-804
    插入式连接器7P Z31 C01530F0060021
    R900217845
    匹配连接器,连接器7极(6+PE)EN 175301-804
    阀放大器VT-VRPA 2-2-1X/V0/T1
    R900979889
    带2个电磁阀和位置反馈的比例方向阀的阀放大器
    阀放大器VT-MRPA2-2-1X/V0/0
    R900249811
    带2个电磁阀和位置反馈的比例方向阀的阀放大器
    阀放大器VT-VRPA 2-2-1X/V0/T5
    R900979888
    带2个电磁阀和位置反馈的比例方向阀的阀放大器

    力士乐REXROTH比例阀R900927230
    液压比例方向阀 4WREE10E75-2X/G24K31/A1V
    R900927230 4WREE10E75-23/G24K31/A1V
    公称尺寸 10, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
    高性能范围内的工业液压阀;根据液压符号可靠控制油流方向;通过内部活塞位置反馈实现高精度
    滑阀
    直接驱动
    工业用高性能液压阀
    产品属性
    连接图    ISO 4401-05-04-05
    产品系列    4WRE(E)6,10
    工作压力[bar]    315
    流量[l/min]    180
    滑阀符号    符号E
    连接类型    底板安装
    标称流量[l/min]    75
    大小    10
    驱动类型    带车载电子设备的电气
    端口数    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电子连接器    连接器,7极(6+PE)
    电气连接说明    符合EN 175201-804的连接器7极(6+PE)
    无线连接    模拟,指令值±10 V
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
    密封    FKM
    重量[kg]    6.26
    力士乐电磁溢流阀DBW20B2-5X/350S6EW230N9K4R12
  • 留言
    标  题: *(必填)
    内  容: *(必填)
    联系人:
    邮  箱:
    手  机:
    固  话:
    *(必填)
    公  司: *(必填)
    地  址: *(必填)
  • 关于广告法
