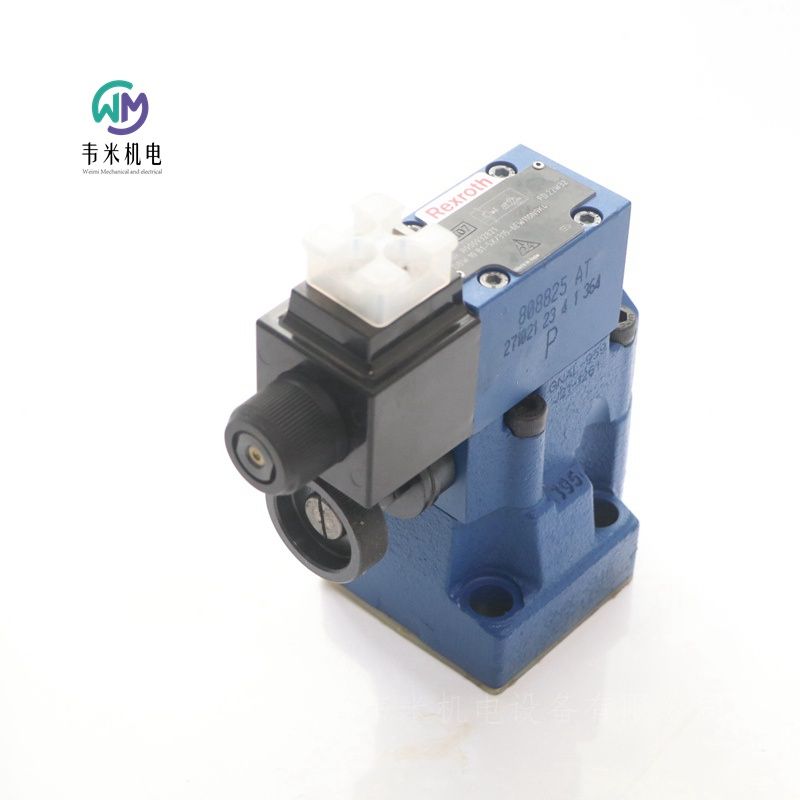

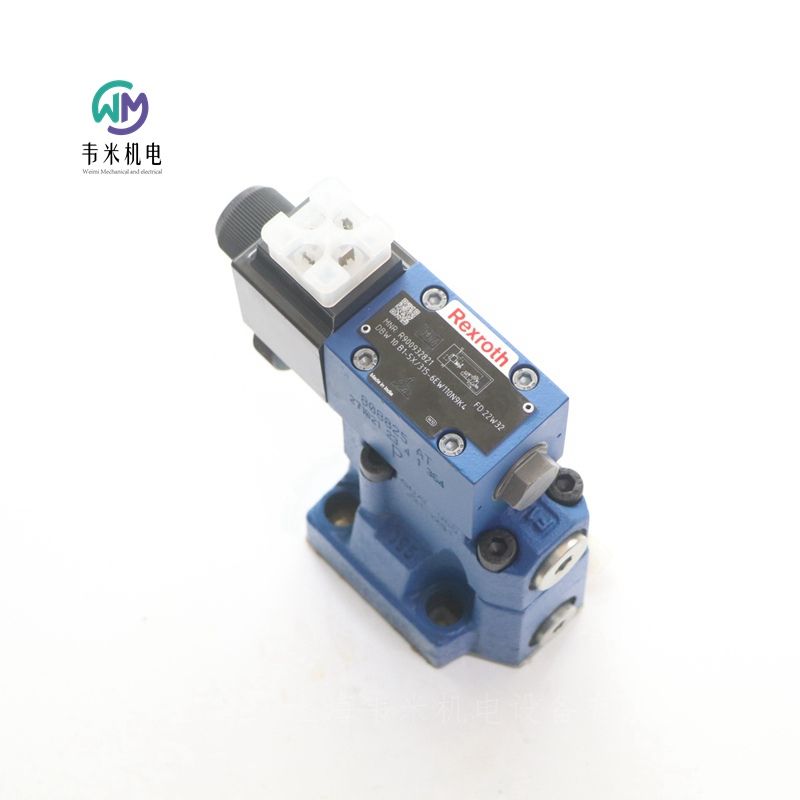

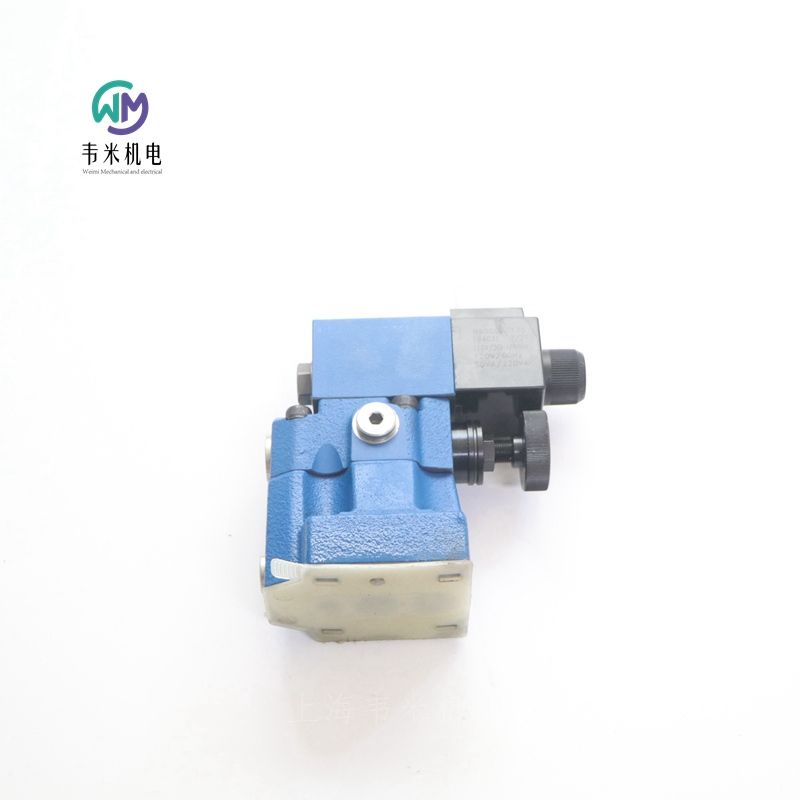

    REXROTH先导控制电磁溢流阀DBW10B1-5X/315-6EW110N9K4

    产品型号: DBW10B1-5X/315-6EW110N9K4
    品  牌: REXROTH
    • ≧1 件
      ¥2450.00
    所 在 地: 上海浦东新区
    更新日期: 2025-07-10
    详细信息
     品牌:REXROTH  型号:DBW10B1-5X/315-6EW110N9K4  加工定制:否
     材质:铸钢  适用介质:油液  公称压力:315bar
     公称通径:10  阀门连接方式:螺纹  外形尺寸:30 mm
    REXROTH先导控制电磁溢流阀DBW10B1-5X/315-6EW110N9K4,上海韦米机电设备有限公司主营供应产品,产品图片实物拍摄,原厂原装,质保一年,大量产品现货供应,价格优惠快速报价,联系人:雷青。欢迎咨询采购!


    力士乐REXROTH电磁溢流阀DBW10B1-5X/315-6EW110N9K4

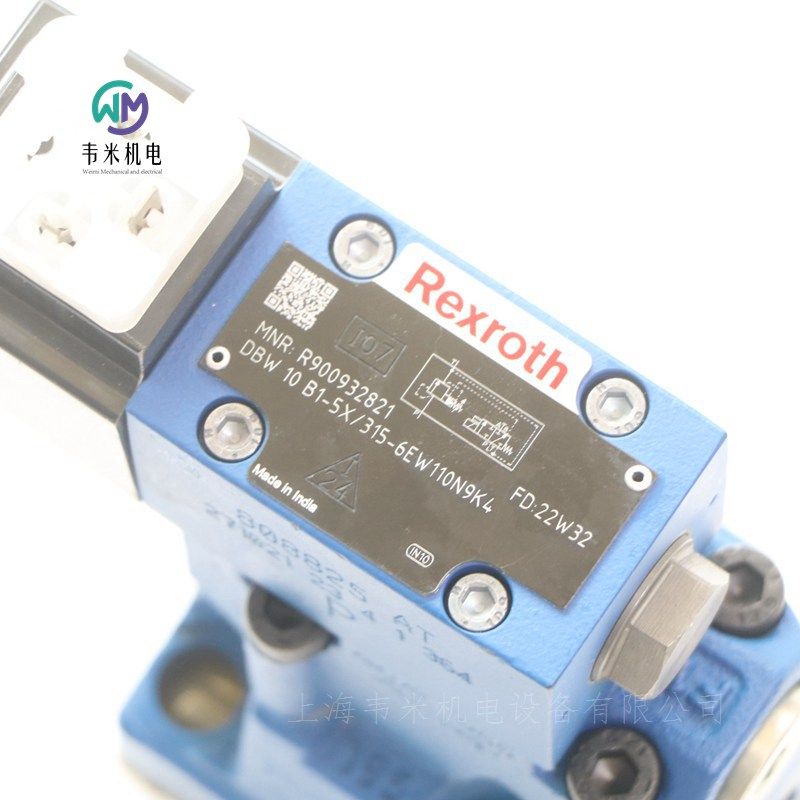

    R900932821 DBW10B1-5X/315-6EW110N9K4
    公称尺寸 10, B, 通过电磁致动, 110 - 120 VAC
    液压  阀门  压力阀  机械溢流阀  溢流阀
    高性能范围内的工业液压阀。可靠限压至设定值
    座阀
    先导
    旋钮
    压力设定范围 4 … 315 bar
    连接图    ISO 6264-06-09
    产品系列    DB.10-30
    工作压力. [bar]    350
    体积流量 [l/min]    250
    活塞符号    B
    连接类型    底板安装
    标称尺寸    10
    驱动类型    通过电磁致动
    连接数    2
    开关位置数    2

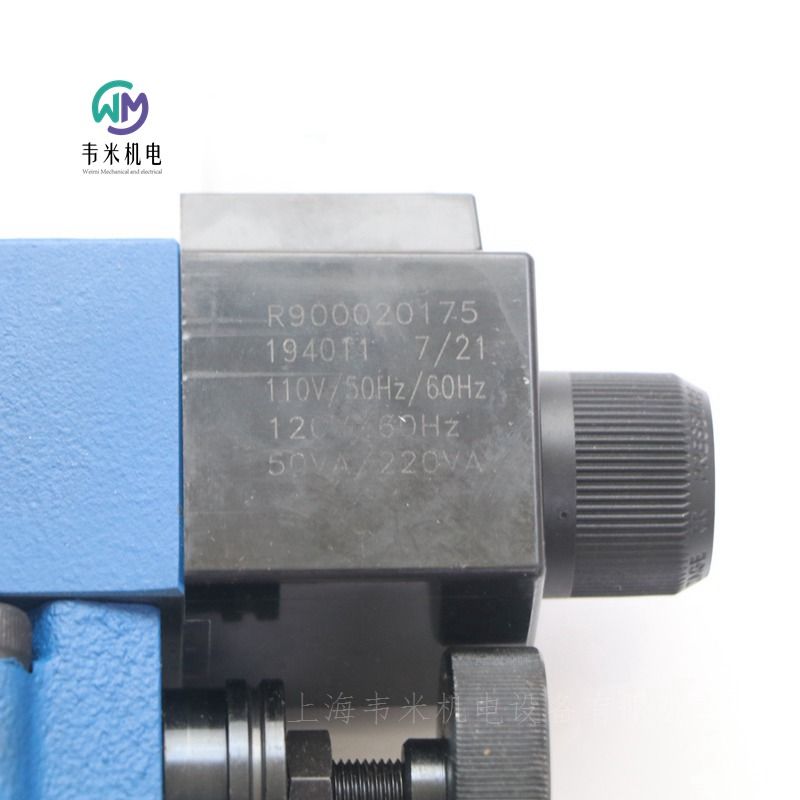

    电源电压    110 - 120 VAC
    电插头    3 芯设备插头 (2 + PE)
    电气连接说明    设备插头 3 针 (2 + PE) 符合 EN 175301-803
    符合性说明    CE - 低电压指令 2014/35/EU
    液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
    密封件    NBR
    重量 [kg]    4.44

    力士乐REXROTH先导控制溢流阀
    电磁溢流阀DBW
    规格 10 … 32
    组件系列 5X
    大工作压力 350 bar
    大流量 650 l/min
    用于底板安装
    油口安装面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)
    用于螺纹连接
    通过一个上装的换向滑阀或换向座阀的电磁铁操纵式卸荷
    高功率线圈
    换向冲击衰减,可选
    防腐蚀设计
    当电压 > 50 VAC 或 > 75 VDC 时,CE 符合性符合低电压指令 2014/35/EU
    电磁线圈是经过认可的组件,带有 UR 标记,符合 UL 906,版本 1982,可选
    DBW 型压力阀为先导式溢流阀。
    它们用于限制并以电磁线圈操作卸载工作压力。
    该阀主要由带主阀心的主阀、带压力调节元件的先导控制阀以及一个集成方向滑阀组成。
    此类阀的功能与 DB 型阀的功能基本相同。但是,通过控制已安装的方向滑阀 即可卸载主阀芯。
    带换向冲击衰减(叠加阀板)的溢流阀,型号为 DBW.../..S6...R12
    通过换向冲击衰减阀可延迟打开从 B2 到 B1 的连接。从而避免了回油管路中的压力峰值和降压冲击噪音。该阀安装在先导控制阀和方向阀 之间。
    衰减程度(降压冲击)取决于喷嘴的规格。推荐使用φ1.2 mm的喷嘴。
    德国力士乐REXROTH电磁溢流阀订货号和型号:
    R900618747 DBW10A2-5X/200S6EG24N9K4R12
    R900926054 DBW10A2-5X/315-6EG24N9K4
    R900920863 DBW10B1-5X/315-6EG24N9K4
    R900941174 DBW10A1-5X/200-6EG24N9K4
    R900941174 DBW10A1-52/200-6EG24N9K4
    R900965477 DBW10A1-52/315-6EG24N9K4
    R900708837 DBW10A2-52/200-6EW230N9K4
    R900926054 DBW10A2-52/315-6EG24N9K4
    R900921225 DBW10B1-5X/100-6EG24N9K4
    R900923103 DBW10B1-5X/200-6EG24N9K4
    R900948224 DBW10B1-5X/200-6EW230N9K4
    R900920863 DBW10B1-52/315-6EG24N9K4
    R900970130 DBW10B1-5X/350-6EW230N9K4
    R901147745 DBW10B1-5X/200Y6EG24N9K4
    R900932821 DBW10B1-5X/315-6EW110N9K4
    R900906650 DBW10B2-5X/100-6EG24N9K4
    R900912910 DBW10B2-5X/200-6EG24N9K4
    R900906285 DBW10B2-5X/315-6EG24N9K4
    R900912485 DBW10B2-5X/315-6EW230N9K4
    R901000465 DBW10B2-5X/350-6EG24N9K4V
    R900966896 DBW10B2-5X/350-6EW110N9K4
    R900933174 DBW10B2-5X/50-6EG24N9K4V
    R900938685 DBW10B2-52/315Y6EG24N9K4
    R900917679 DBW10B2-52/100U6EG24N9K4
    R900959190 DBW10B2-5X/100U6EW230N9K4
    R900930930 DBW10B2-52/315U6EG24N9K4
    R900903158 DBW10B2-52/315S6EG24N9K4R12
    R900908999 DBW10B3-52/315-6EG24N9K4
    R900948805 DBW10B3-5X/200YUS6EG24N9K4R12
    R900906284 DBW10BG2-5X/315-6EG24N9K4
    R900939736 DBW20A1-5X/315-6EG24N9K4
    R900919583 DBW20A2-5X/100-6EG24N9K4
    R900939204 DBW20A2-5X/200-6EG24N9K4
    R900921754 DBW20A2-52/315-6EG24N9K4
    R900916161 DBW20A2-52/350-6EG24N9K4
    R901018331 DBW20A2-5X/350-6EW230N9K4
    R900737135 DBW20A2-52/200S6EG24N9K4R12
    R900955867 DBW20A2-5X/100Y6EG24N9K4
    R900941177 DBW20B1-52/100-6EG24N9K4
    R900935659 DBW20B1-5X/200-6EG24N9K4
    R901154237 DBW20B1-5X/200U6EW230N9K4
    R900920619 DBW20B1-52/315-6EG24N9K4
    R900780198 DBW20B1-5X/350-6EG24N9K4
    R901089436 DBW20B1-5X/350S6EW110N9K4R12
    R900748971 DBW20B1-5X/350S6EG24N9DLR12
    R900920785 DBW20B2-5X/100-6EW230N9K4
    R900909952 DBW20B2-5X/100-6EW110N9K4
    R900907684 DBW20B2-5X/315-6EG24N9K4
    R900900555 DBW20B2-5X/350-6EG24N9K4
    R900945917 DBW20B2-5X/350S6EW230N9K4R12
    R900915770 DBW20B2-5X/100S6EG24N9K4R12
    R900922037 DBW20B2-5X/350S6EG24N9K4R12
    R900900630 DBW20B2-5X/315S6EG24N9K4R12
    R900942702 DBW20B2-5X/315U6EW230N9K4
    R900759624 DBW30A1-5X/350-6EG24N9DL
    R900928779 DBW30A2-5X/200-6EG24N9K4
    R900943513 DBW30A2N52/315-6EG24N9K4
    R900966284 DBW30B1-5X/100-6EG24N9K4
    R900922310 DBW30B2-5X/100-6EG24N9K4
    R900963706 DBW30B2-5X/350-6EG24N9K4SO160
    R900922479 DBW30B2-52/100-6EW230N9K4
    R900923938 DBW30B2-52/200-6EG24N9K4
    R900941855 DBW30B2-5X/200-6EW230N9K4
    R900922311 DBW30B2-52/315-6EG24N9K4
    R900941761 DBW30B2-52/100U6EG24N9K4
    R900917474 DBW30B2-5X/315S6EG24N9K4R12
    R900906773 DBW30B1-52/315-6EG24N9K4
    R900755861 DBW30B1-5X/350S6EG24N9DLR12
    R900908477 DBW30B2-52/350-6EG24N9K4
    R900713479 DBW30B2-53/315U6EG24N9K4/12
    R900924776 DBW30B2N5X/200XS6EG24N9K4R12
    DBW10B2-5X/315-6EG24N9K4-SO160

    力士乐REXROTH电磁溢流阀DBW20B2-5X/350S6EW230N9K4R12
    R900945917 DBW20B2-5X/350S6EW230N9K4R12
    公称尺寸 25, B, 通过电磁致动, 230 VAC 50/60 Hz
    液压  阀门  压力阀  机械溢流阀  溢流阀
    高性能范围内的工业液压阀。可靠限压至设定值
    座阀
    先导
    带保护帽的内六角
    压力设定范围 4 … 350 bar
    连接图    ISO 6264-08-13
    产品系列    DB.10-30
    工作压力. [bar]    350
    体积流量 [l/min]    500
    活塞符号    B
    连接类型    底板安装
    标称尺寸    25
    驱动类型    通过电磁致动
    连接数    2
    开关位置数    2
    电源电压    230 VAC 50/60 Hz
    电插头    3 芯设备插头 (2 + PE)
    电气连接说明    设备插头 3 针 (2 + PE) 符合 EN 175301-803
    符合性说明    CE - 低电压指令 2014/35/EU
    液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
    密封件    NBR
    重量 [kg]    5.69

    力士乐REXROTH液压比例方向阀
    R900954062 4WRA10E1-30-2X/G24K4/V
    公称尺寸 10,符号 E1,电气带外接电子元件,24 V DC
    工业液压阀在高性能范围内,根据液压符号可靠控制油流方向。
    滑阀
    直接驱动
    产品属性
    连接图    ISO 4401-05-04-05
    产品系列    4WRA10
    大工作压力[bar]    315
    大流量[l/min]    75
    滑阀符号    符号E1
    连接类型    底板安装
    标称流量[l/min]    30
    尺寸    10
    驱动类型    带外部电子设备的电气
    端口数量    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电气连接器    3极连接器(2+PE)
    电气连接说明    符合EN 175301-803的3极连接器(2+PE)
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
    密封    FKM
    重量[kg]    5.9

    力士乐REXROTH液压比例方向阀
    R900908297 4WRA10E1-30-2X/G24N9K4/V
    公称尺寸 10,符号 E1,电气带外接电子元件,24 V DC
    工业液压阀在高性能范围内,根据液压符号可靠控制油流方向。
    滑阀
    直接驱动
    带隐蔽式辅助驱动装置
    产品属性
    连接图 ISO 4401-05-04-05
    产品系列    4WRA10
    工作压力[bar]    315
    流量[l/min]    75
    滑阀符号    符号E1
    连接类型    底板安装
    标称流量[l/min]    30
    尺寸    10
    驱动类型    带外部电子设备的电气
    端口数量    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电气连接器    3极连接器(2+PE)
    电气连接说明    符合EN 175301-803的3极连接器(2+PE)
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
    密封    FKM
    重量[kg]    5.98

    力士乐REXROTH液压比例方向阀
    R900954063 4WRA10E1-60-2X/G24K4/V
    公称尺寸 10,符号 E1,电气带外接电子元件,24 V DC
    工业液压阀在高性能范围内,根据液压符号可靠控制油流方向。
    滑阀
    直接驱动
    产品属性
    连接图    ISO 4401-05-04-05
    产品系列    4WRA10
    工作压力[bar]    315
    流量[l/min]    75
    滑阀符号    符号E1
    连接类型    底板安装
    标称流量[l/min]    60
    尺寸    10
    驱动类型    带外部电子设备的电气
    端口数量    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电气连接器    3极连接器(2+PE)
    电气连接说明    符合EN 175301-803的3极连接器(2+PE)
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
    密封    FKM
    重量[kg]    5.99

    力士乐REXROTH液压比例方向阀
    R900908978 4WRA10E1-60-2X/G24N9K4/V
    公称尺寸 10,符号 E1,电气带外接电子元件,24 V DC
    工业液压阀在高性能范围内,根据液压符号可靠控制油流方向。
    滑阀
    直接驱动
    带隐蔽式辅助驱动装置
    产品属性
    连接图    ISO 4401-05-04-05
    产品系列    4WRA10
    工作压力[bar]    315
    流量[l/min]    75
    滑阀符号    符号E1
    连接类型    底板安装
    标称流量[l/min]    60
    尺寸    10
    驱动类型    带外部电子设备的电气
    端口数量    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电气连接器    3极连接器(2+PE)
    电气连接说明    符合EN 175301-803的3极连接器(2+PE)
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
    密封    FKM
    重量[kg]    5.9

    力士乐REXROTH液压比例方向阀
    R900954060 4WRA10E30-2X/G24K4/V
    公称尺寸 10,符号 E,电气带外接电子元件,24 V DC
    工业液压阀在高性能范围内,根据液压符号可靠控制油流方向。
    滑阀
    直接驱动
    产品属性
    连接图    ISO 4401-05-04-05
    产品系列    4WRA10
    工作压力[bar]    315
    流量[l/min]    75
    滑阀符号    符号E
    连接类型    底板安装
    标称流量[l/min]    30
    尺寸    10
    驱动类型    带外部电子设备的电气
    端口数量    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电气连接器    3极连接器(2+PE)
    电气连接说明    符合EN 175301-803的3极连接器(2+PE)
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
    密封    FKM
    重量[kg]    5.94

    力士乐REXROTH液压比例方向阀
    R900921739 4WRA10E30-2X/G24N9K4/V
    公称尺寸 10,符号 E,电气带外接电子元件,24 V DC
    工业液压阀在高性能范围内,根据液压符号可靠控制油流方向。
    滑阀
    直接驱动
    带隐蔽式辅助驱动装置
    产品属性
    连接图    ISO 4401-05-04-05
    产品系列    4WRA10
    工作压力[bar]    315
    流量[l/min]    75
    滑阀符号    符号E
    连接类型    底板安装
    标称流量[l/min]    30
    尺寸    10
    驱动类型    带外部电子设备的电气
    端口数量    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电气连接器    3极连接器(2+PE)
    电气连接说明    符合EN 175301-803的3极连接器(2+PE)
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
    密封    FKM
    重量[kg]    5.98

    力士乐REXROTH液压比例方向阀
    R900954061 4WRA10E60-2X/G24K4/V
    公称尺寸 10,符号 E,电气带外接电子元件,24 V DC
    工业液压阀在高性能范围内,根据液压符号可靠控制油流方向。
    滑阀
    直接驱动
    产品属性
    连接图    ISO 4401-05-04-05
    产品系列    4WRA10
    工作压力[bar]    315
    流量[l/min]    75
    滑阀符号    符号E
    连接类型    底板安装
    标称流量[l/min]    60
    尺寸    10
    驱动类型    带外部电子设备的电气
    端口数量    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电气连接器    3极连接器(2+PE)
    电气连接说明    符合EN 175301-803的3极连接器(2+PE)
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
    密封    FKM
    重量[kg]    6.

    力士乐REXROTH不带电气位置反馈,带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀4WRAE
    规格 6, 10
    组件系列 2X
    大工作压力 315 bar
    大流量 75 l/min
    不带电气位置反馈,带集成电子元件 (OBE) 的直动式比例方向阀
    控制液压油的流向和流量
    通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
    用于底板安装:孔图按 ISO 4401
    弹簧定中的控制滑板
    在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。
    设置:
    阀门的基本构成包括:
    带连接面的壳体 (1)
    带有压缩弹簧(3 和 4)的控制阀芯 (2)
    带对中螺纹的线圈(5 和 6)
    集成电子元件 (7)
    线圈(5 和 6)断电后,控制阀芯 (2) 将通过压缩弹簧(3 和 4)保持在中心位置
    通过为比例电磁铁通电,例如,为线圈“b”(6) 通电,从而直接操作控制阀芯 (2)
    控制阀芯 (2) 与电气输入信号成比例地向左移动
    通过具有渐进流体特性的节流横截面,进行从 P 到 A 及从 B 到 T 的连接
    关闭线圈 (6)
    控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置
    带两个阀芯位置的阀门(型号 4WRA...A...):
    基本上,此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是,此双阀芯位置阀仅配有线圈“a”。它配有带 NG 6 的保护塞 (8.1) 或带 NG10 的盖 (8.2) 来代替第二个比例电磁铁。
    注意:
    不得让油箱管路排空运行。在相应的安装条件下,必须安装一个预载阀(预载压力约为 2 bar)。
    型号详情举例:
    4WRAE6E30-23/G24K31/A1V
    4→4 个主油口
    WRAE →带集成电子元件的比例方向阀
    6→ 通径6(通径6,通径10)
    E→油路机能型(E,E1,W,W1,EA,WA)
    30→ 额定流量 6通径 30 l/min(7 l/min,15 l/min)
            额定流量10通径 (30 l/min,60 l/min)
    23→组件系列 20 ... 29(20 ... 29:安装和连接尺寸不变)
    G24→电源电压 24 V
    K31→连接器 DIN EN 175201-804
    A1→控制值 ±10 V(F1=控制值 4 至 20 mA)
    V→密封材料FKM 密封件(M=NBR 密封件)
    液压
    型号   4WRAE
    规格  6   10
    安装位置  任意位置,好为水平
    周围温度范围  -20 … +50°C
    存储温度范围  -20 … +80°C
    重量:2.2kg   6.8kg
    液压油 符合 DIN 51524 规定的矿物油(HL、HLP)
    液压油温度范围  -20 … +80°C(+40 … +50℃)
    粘度范围  20 … 380mm²/s(30 … 46mm²/s)
    液压油的大允许污染度,符合 ISO 4406 (c) 规定的清洁度等级  等级 20/18/15 符合 ISO 4406 (c)
    滞后  ≤ 5%
    反向死区  ≤ 1%
    响应灵敏度  ≤ 0.5%
    电气
    电压类型    直流电压
    大线圈电流  2.5A
    大电流消耗
    放大器  1.8A
    放大器(脉冲电流)  3A
    电磁线圈电阻
    20 °C 时的低温值  2Ω
    大高温值  3Ω
    启动时间  100%
    高线圈温度+ 150°C
    电源  24VDC
    电源电压范围  19 … 35V
    控制值输入"A1"  ± 10V
    控制值输入范围“F1”  4 … 20mA
    德国力士乐REXROTH比例阀物料号和型号:
    R900954071 4WRAE6E30-23/G24K31/A1V
    R900762072 4WRAE6W30-23/G24K31/F1V
    R900954076 4WRAE6W07-23/G24K31/A1V
    R900965674 4WRAE10E60-2X/G24K31/F1V
    R900954083 4WRAE10E60-2X/G24K31/A1V
    R900558356 4WRAE10E60-2X/G24N9K31/A1V
    R900929318 4WRAE10E60-2X/G24N9K31/F1V
    R900710530 4WRAE10W60-2X/G24K31/F1V
    R900954088 4WRAE10W60-22/G24K31/A1V
    R900900988 4WRAE10W60-2X/G24N9K31/A1V
    R900920055 4WRAE10W60-2X/G24N9K31/F1V
    R900954089 4WRAE10W1-60-2X/G24K31/A1V
    R900732536 4WRAE10W1-60-2X/G24K31/F1V
    R900936006 4WRAE10W1-60-2X/G24N9K31/A1V
    R900949757 4WRAE10W1-60-2X/G24N9K31/F1V

    力士乐REXROTH比例阀R900954076
    液压比例方向阀 4WRAE6W07-2X/G24K31/A1V
    R900954076 4WRAE6W07-23/G24K31/A1V
    公称尺寸 6, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC
    工业液压阀在高性能范围内,根据液压符号可靠控制油流方向。
    滑阀
    直接驱动
    产品属性
    连接图    ISO 4401-03-02-0-05
    产品系列    4WRA.6,10
    工作压力[bar]    315
    流量[l/min]    42
    滑阀符号    符号W
    连接类型    底板安装
    标称流量[l/min]    7.
    大小    6.
    驱动类型    带集成电子设备的电气
    端口数    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电子连接器    连接器,7极(6+PE)
    电气连接说明    符合EN 175301-803的3极连接器(2+PE)
    无线连接    模拟,指令值±10 V
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
    密封    FKM
    重量[kg]    2.2

    力士乐REXROTH比例阀R900954071
    液压比例方向阀 4WRAE6E30-2X/G24K31/A1V
    R900954071 4WRAE6E30-23/G24K31/A1V
    公称尺寸 6, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
    工业液压阀在高性能范围内,根据液压符号可靠控制油流方向。
    滑阀
    直接驱动
    带隐蔽式辅助驱动装置
    产品属性
    连接图    ISO 4401-03-02-0-05
    产品系列    4WRA.6,10
    工作压力[bar]    315
    流量[l/min]    42
    滑阀符号    符号E
    连接类型    底板安装
    标称流量[l/min]    26
    大小    6.
    驱动类型    带集成电子设备的电气
    端口数    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电子连接器    连接器,7极(6+PE)
    电气连接说明    符合EN 175301-803的3极连接器(2+PE)
    无线连接    模拟,指令值±10 V
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
    密封    FKM
    重量[kg]    2.2

    力士乐REXROTH比例阀R900762072
    液压比例方向阀 4WRAE6W30-2X/G24K31/F1V
    R900762072 4WRAE6W30-23/G24K31/F1V
    公称尺寸 6, , 符号 W, , 通过集成电子元件实现电气控制, , 24 VDC
    工业液压阀在高性能范围内,根据液压符号可靠控制油流方向。
    滑阀
    直接驱动
    带隐蔽式辅助驱动装置
    产品属性
    连接图    ISO 4401-03-02-0-05
    产品系列    4WRA.6,10
    工作压力[bar]    315
    流量[l/min]    42
    滑阀符号    符号W
    连接类型    底板安装
    标称流量[l/min]    26
    大小    6.
    驱动类型    带集成电子设备的电气
    端口数    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电子连接器    连接器,7极(6+PE)
    电气连接说明    符合EN 175301-803的3极连接器(2+PE)
    无线连接    模拟,指令值4…20mA
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
    密封    FKM
    重量[kg]    2.2

    力士乐REXROTH带电气位置反馈,不带集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀4WRE
    规格 6
    组件系列 2X
    大工作压力 315 bar
    大流量 80 l/min
    带电气位置反馈和外部电子元件的直动式比例方向阀
    调整体积流量的方向和大小
    通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
    用于底板安装:孔图按 ISO 4401
    弹簧定中的控制滑板
    型号 4WRE...-2X/...
    在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈由外部电子元件进行控制。
    设置:
    阀门的基本构成包括:
    带连接面的壳体 (1)
    带有压缩弹簧(3 和 4)与弹簧座(5 和 6)的控制阀芯 (2)
    带对中螺纹的线圈(7 和 8)
    位置传感器 (9)
    线圈(7 和 8)断电后,位于弹簧座(5 和 6)之间的压缩弹簧(3 和 4)可将控制阀芯 (2) 置于中心位置
    可通过控制比例电磁铁(例如,线圈“b”(8))直接操作控制阀芯 (2)
    控制阀芯 (2) 与电气输入信号成比例地向左移动
    通过具有渐进流量特性的节流横截面,
    进行从 P 到 A 及从 B 到 T 的连接
    关闭线圈 (8)
    控制阀芯 (2) 在压缩弹簧 (3) 的作用下返回到中心位置
    功能:
    在断电状态下,线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用带有符号“V”的控制阀芯时,此位置与液压中心位置不对应!电动阀控制环关闭时,控制阀芯将位于液压中心位置。
    重要注意事项:
    PG 装配 (11) 不得打开。位于下方的调节螺母的机械调节已禁用,该操作会损坏阀门!
    带两个阀芯位置的阀门:(型号 4WRE…A...)
    基本上,此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是,此双阀芯位置阀仅配有线圈“a”(7)。它配有保护塞 (10) 来代替第二个比例电磁铁。
    注意:
    由于设计原理,阀内固有内部泄漏,泄漏量可能随着使用年限而增加。
    注意:
    不得让油箱管路排空运行。在相应的安装条件下,必须安装一个预载阀(预载压力约为 2 bar)。
    型号示例:
    4WRE6V16-22/G24K4/V
    4→4 个主油口
    WRE→带电气位置反馈的比例方向阀
    6→通径6(通径10)
    V→技能符号(E; E1-; V; V1-; W; W1-; EA; WA)
    16→额定流量 NG6 16 l/min(4 l/min,8 l/min,32 l/min)
           额定流量 NG10(25 l/min,50 l/min,75 l/min)
    22→组件系列 20 ... 29(20 ... 29:安装和连接尺寸不变)
    G24→电源电压 24 V
    K4→连接器 DIN EN 175301-803
    V→FKM 密封件(M=NBR 密封件)
    型号  4WRE
    规格  6
    安装位置  任意位置,好为水平
    周围温度范围  -20 … +70°C
    存储温度范围  -20 … +80°C
    重量  2.2kg
    MTTFD 值符合 EN ISO 13849  150y
    大工作压力  315bar
    大工作压力
    接口 P  315bar
    接口 T 210 bar
    Anschluss A 315 bar
    油口 B  315bar
    大流量  80l/min
    额定流量  4l/min  8l/min  16l/min  32l/min
    液压油  HL、HLP
    液压油温度范围  -20 … +80°C(+40 … +50℃)
    粘度范围  20 … 380mm²/s(30 … 46mm²/s)
    液压油的大允许污染度,符合 ISO 4406 (c) 规定的清洁度等级
    等级 20/18/15 符合 ISO 4406 (c)
    滞后  ≤ 0.1%
    反向死区  ≤ 0.05%
    响应灵敏度  ≤ 0.05%
    更改下列项时的零位漂移
    液压油温度  ≤ 0.15%/10 K
    工作压力  ≤ 0.1%/100 bar
    电气
    规格  6
    电压类型  直流电压
    大电流消耗
    (放大器)  2A
    (放大器(脉冲电流))  3A
    电磁线圈电阻
    20 °C 时的低温值  2.65Ω
    大高温值  4.05Ω
    启动时间 100%
    高线圈温度  150°C
    防护等级符合 DIN EN 60529  IP65(如果使用的是适合且正确安装的连接插头。)
    电源  24V
    电源电压范围  19,4 … 35V
    德国力士乐REXROTH比例阀物料号和型号:
    R900968149 4WRE6E1-08-2X/G24K4/V
    R900968149 4WRE6E1-08-22/G24K4/V
    R900954092 4WRE6E16-2X/G24K4/V
    R900954094 4WRE6E1-32-2X/G24K4/V
    R900941264 4WRE6W08-2X/G24K4/V
    R900944121 4WRE6W16-2X/G24K4/V
    R900933480 4WRE6W32-2X/G24K4/V
    R900965434 4WRE6WA16-2X/G24K4/V
    R901032028 4WRE6V08-22/G24K4/V-822
    R901036556 4WRE6V16-22/G24K4/V-822


    力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的先导式高频响方向阀
    4WRDE
    规格 10 … 27
    组件系列 6X
    大工作压力 350 bar
    大流量 1000 l/min
    额定流量 25 … 500 l/min
    -响应灵敏度高,滞后小
    高质量-伺服阀性能先导控制阀控制阀芯和套筒
    灵活-适用于非常的动态应用中的位置、速率、力量和压力控制
    可靠-经过验证且坚固耐用的设计
    4WRDE 型阀门是一个带电气位置反馈和集成电子元件 (OBE) 的三级先导式方向控制阀。
    设置
    阀的基本构成是:
    4WS2EM6-2X 型号二级助力模式先导控制阀
    包括壳体和主级控制阀芯的主级
    带主级感应式位置传感器的集成电子元件
    功能
    在集成电子元件 (OBE) 中,主级控制阀芯的控制值将与位置理论值进行比较。在存在差值(控制偏差)的情况下,先导控制阀的一级将被控制(干力矩马达和喷嘴挡板系统)。这样,可以实现喷嘴挡板系统的挡板的偏斜。挡板距离先导油流经的两个控制喷嘴其中一个的距离将减少,而距离另一个喷嘴的距离将增加。通过连接孔,与控制信号类似,产生的流量差导致控制阀芯在先导控制阀(第二级)中偏斜。先导控制阀释放的流量使主级(第三级)控制阀芯偏斜,直至其实际位置值与控制值相符。控制阀芯的行程通过控制值的比例进行控制。
    阀门特点
    阀门的出厂设置为震荡默认设置,恒定频率为 400 Hz。
    电源电压故障
    应用先导油压后,主级控制阀芯将移动至未定义的终端位置。这一连接中产生的加速力可能导致机械损坏。
    如果使用方向叠加阀(请参阅订货代码),则在断电情况下主级的两个先导油腔将短路。
    对于符号 E、E1-、W6 和 W8,主级阀芯将使用弹簧对中中心位置。
    对于符号 V 和 V1,主级阀芯将使用弹簧操作的偏移位置(P-B 和 A-T)(公差范围为控制阀芯行程的 1% ... 11%)
    注意:
    零电位更改和/或颤振电流振幅可能导致系统损坏,故只能由的人员执行。
    先导控制阀只能由力士乐员工进行维护。有一种例外情况,即根据附件列表更换过滤器和密封件。在装配过程中,必须确保密封件已正确固定且保护塞已拧紧。保护塞的紧固扭矩为 30 Nm。
    型号“Y”
    外部先导油供油,外部先导油回油
    在本型号中,先导油由单独的先导油路供给(外部)。先导油回油不流入主阀的 T 通道,而是单独通过油口 Y 流入油箱(外部)。
    型号“PY”
    内部先导油供油,外部先导油回油
    使用本型号时,先导油由主阀的 P 通道供给(内部)。先导油回油不流入主阀的 T 通道,而是单独通过油口 Y 流入油箱(外部)。在底板中,必须关闭油口 X。
    型号“PT”
    内部先导油供油,内部先导油回油
    使用本型号时,先导油由主阀的 P 通道供给(内部)。先导油直接流回主阀的 T 通道(内部)。在底板中,必须关闭油口 X 和 Y。
    型号“XT”
    外部先导油供油,内部先导油回油
    在本型号中,先导油由单独的先导油路供给(外部)。先导油直接流回主阀的 T 通道(内部)。在进油联中,必须关闭油口 Y。
    德国力士乐REXROTH电液比例阀物料号和型号:
    R900970576 4WRDE10V1-100L-5X/6L24K9/MR
    R901469206 4WRDE10V1-100L-60/MXY/24A5
    R900970066 4WRDE10V25L-5X/6L24K9/M
    R901586722 4WRDE10V25L-6X/MXY/24A5
    R900717903 4WRDE10V100P-5X/6L24K9/M
    R901482415 4WRDE10V100P-6X/MXY/24A5
    R900959726 4WRDE10V25L-5X/6L24K9/MR-202
    R901515021 4WRDE10VN25L-6X/MXY/24A5
    R901545433 4WRDE10V100L-6X/MPY/24A5
    R900959509 4WRDE10V50P-5X/6L15K9/M-280
    R901486260 4WRDE10V50L-6X/MXY/24A5-280
    R900957525 4WRDE16V125L-5X/6L24K9/WG152MR
    R901555688 4WRDE16V150L-6X/MXYWG/24A5
    R900959564 4WRDE16V125L-5X/6L24K9/M-202
    R900971284 4WRDE16V125L-5X/6L24TK9/M
    R901454653 4WRDE16VN150L-6X/MXY/24A5
    R900957581 4WRDE16V200L-5X/6L24K9/MR
    R901435604 4WRDE16V-220L-6X/MXY/24A5
    R901435604 4WRDE16V-220L-60/MXY/24A5
    R900556016 4WRDE16V125-5X/6L24Z4/MR-202
    R901478223 4WRDE16V150L-6X/MXY/24A5
    R900906719 4WRDE16V200-5X/6L24Z4/MR-202
    R901570485 4WRDE16VN220L-6X/MXY/24A5
    R901437304 4WRDE16E200L-5X/6L24K9/WG152M-280
    R901561651 4WRDE16E220L-6X/MXYWG/24A5-280
    R901142198 4WRDE16E200L-5X/6L24K9/M-280
    R901480450 4WRDE16E220L-6X/MXY/24A5-280
    R901479865 4WRDE16V1-220L-6X/VXY/24F1
    R900960138 4WRDE16V125L-5X/6L24TK9/WG152MR
    R901535483 4WRDE16V150L-6X/MXTWG/24A5
    R901454650 4WRDE16V1-220L-60/MXY/24A5
    R900961105 4WRDE16E125L-52/6L24K9/MR
    R900748327 4WRDE16V125L-5X/6L24K9/M-280
    R901547078 4WRDE16V150L-6X/MXY/24A5-280
    R901437336 4WRDE25E220L-5X/6L24K9/WG152MR-280
    R901562032 4WRDE25E220L-6X/MXYWG/24A5-280
    R901520296 4WRDE25V1-350L-6X/MXYWG/24A5
    R901122640 4WRDE25E220L-5X/6L24K9/MR-280
    R901524555 4WRDE25E220L-6X/MXY/24A5-280
    R900978280 4WRDE25V350L-5X/6L24K9/MR
    R901484472 4WRDE25V350L-6X/MXY/24A5
    R900941436 4WRDE25V1-220L-5X/6L24K9/WG152MR
    R900718325 4WRDE27V1-500L-5X/6L24K9/M-576
    R901547592 4WRDE27V1N-500L-6X/MXY/24F1
    R900944032 4WRDE27V1-500L-5X/6L24K9/WG152MR
    R901484473 4WRDE27V1-500L-6X/MXYWG/24A5
    R901144795 4WRDE27W500L-53/6L24K9/MR
    R901538130 4WRDE27W6-500L-60/MXY/24A5

    力士乐REXROTH比例阀R901555688
    液压比例方向阀 4WRDE16V150L-6X/MXYWG/24A5
    R901555688 4WRDE16V150L-60/MXYWG/24A5
    公称尺寸 16, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC
    工业液压阀在高性能范围内,根据液压符号可靠控制油流方向,通过内部活塞位置反馈实现高精度。
    滑阀
    由伺服电动机控制的
    线性的
    外部先导油供应、外部先导油回油
    产品属性
    连接图    ISO 4401-07-07-0-05
    产品系列    4WRDE
    工作压力[bar]    350
    流量[l/min]    460
    滑阀符号    符号V
    连接类型    底板安装
    标称流量[l/min]    150
    大小    16
    驱动类型    带集成电子设备的电气
    端口数    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电子连接器    连接器,7极(6+PE)
    电气连接说明    符合EN 175201-804的7极(6+PE)连接器
    无线连接    模拟,指令值±10 V
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
    密封    NBR
    重量[kg]    10.5

    力士乐REXROTHR901484472
    液压比例方向阀 4WRDE25V350L-6X/MXY/24A5
    R901484472 4WRDE25V350L-60/MXY/24A5
    公称尺寸 25, , 符号 V, , 通过集成电子元件实现电气控制, , 24 VDC
    工业液压阀在高性能范围内,根据液压符号可靠控制油流方向,通过内部活塞位置反馈实现高精度。
    滑阀
    由伺服电动机控制的
    线性的
    外部先导油供应、外部先导油回油
    产品属性
    连接图    ISO 4401-08-08-05
    产品系列    4WRDE
    工作压力[bar]    350
    流量[l/min]    870
    滑阀符号    符号V
    连接类型    底板安装
    标称流量[l/min]    350
    大小    25
    驱动类型    带集成电子设备的电气
    端口数    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电子连接器    连接器,7极(6+PE)
    电气连接说明    符合EN 175201-804的7极(6+PE)连接器
    无线连接    模拟,指令值±10 V
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
    密封    NBR
    重量[kg]    17.5
    REXROTH先导控制电磁溢流阀DBW10B1-5X/315-6EW110N9K4
  • 留言
    标  题: *(必填)
    内  容: *(必填)
    联系人:
    邮  箱:
    手  机:
    固  话:
    *(必填)
    公  司: *(必填)
    地  址: *(必填)
  • 关于广告法
