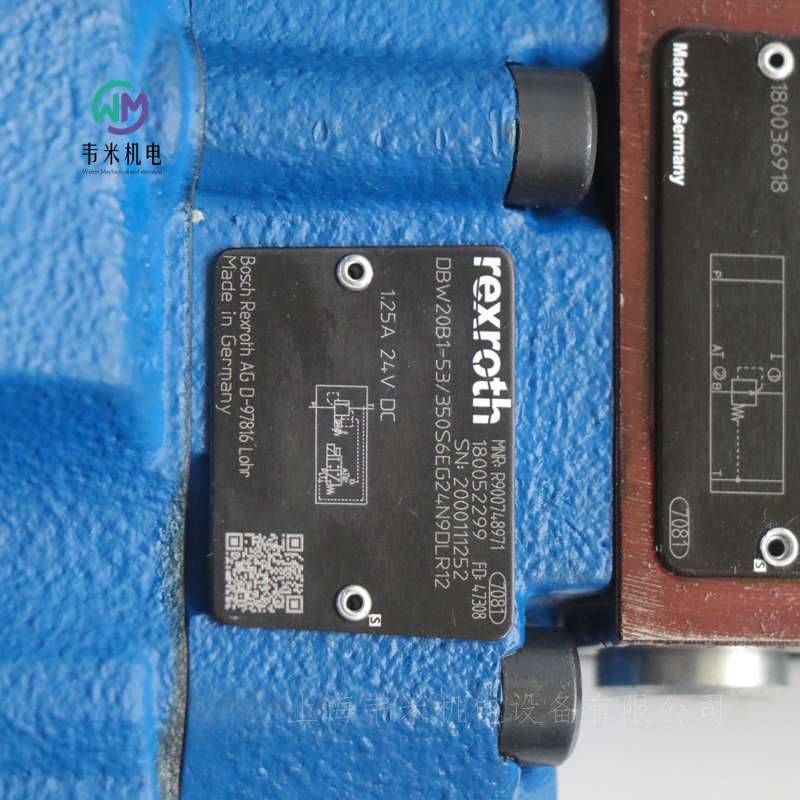

REXROTH电磁溢流阀DBW20B1-53/350S6EG24N9DLR12，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

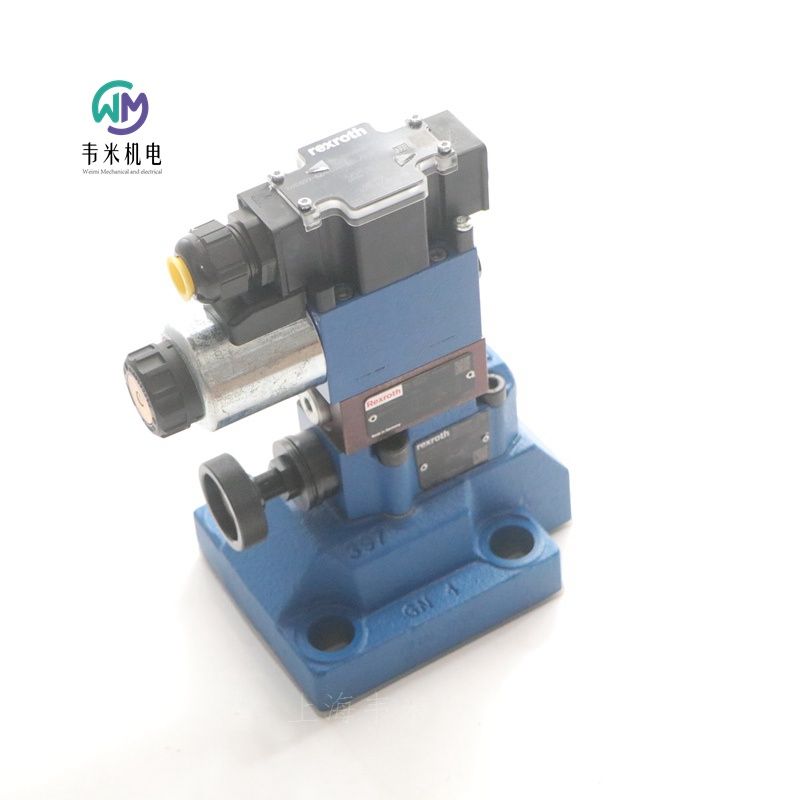

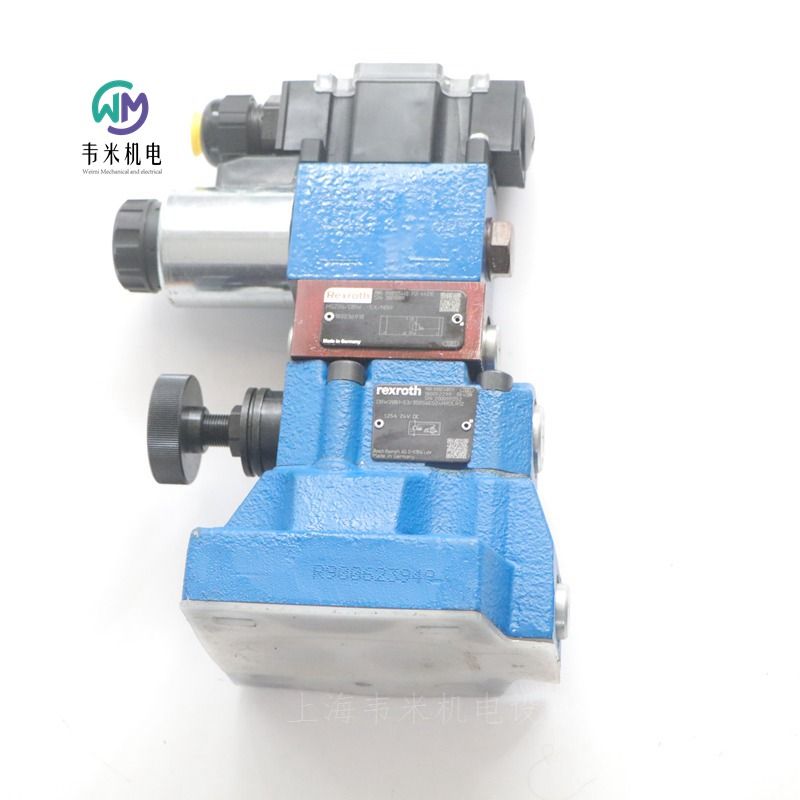

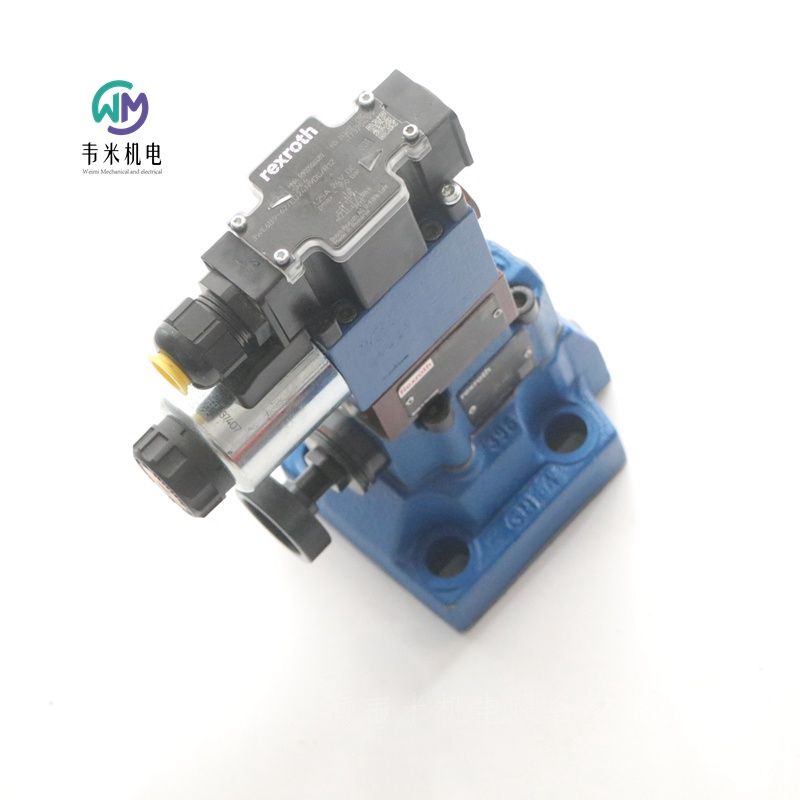

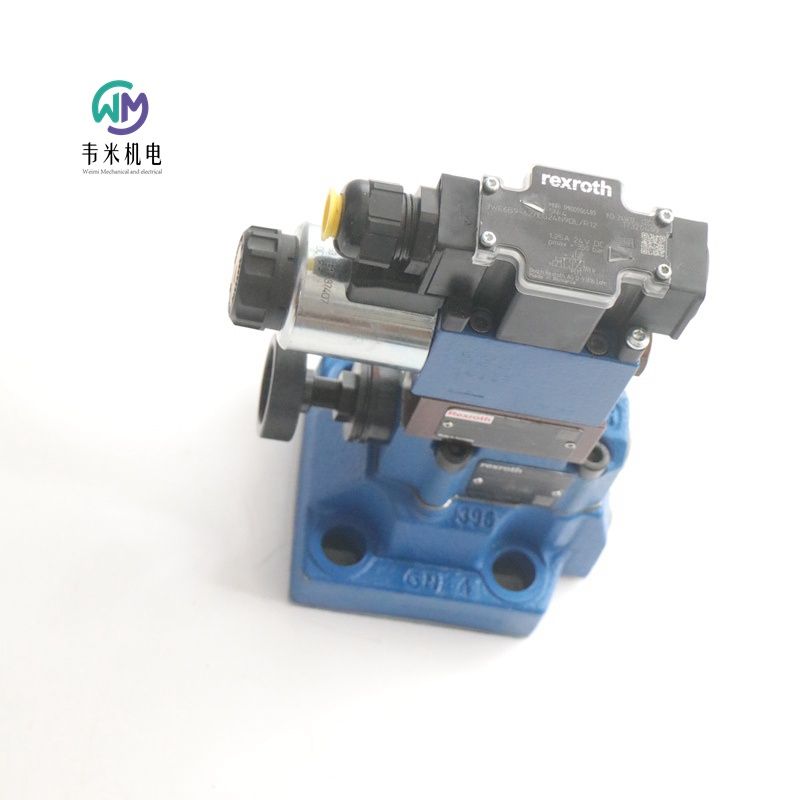

力士乐REXROTH电磁溢流阀 DBW20B1-5X/350S6EG24N9DLR12
R900748971 DBW20B1-53/350S6EG24N9DLR12
标称尺寸 25，符号 B，带磁力驱动，24 VDC
液压  阀门  压力阀  机械溢流阀  溢流阀
高性能范围内的工业液压阀。可靠限压至设定值
座阀
领航
旋钮
压力设定范围 4 … 350 bar
连接图    ISO 6264-08-13
产品系列    DB.10-30
工作压力. [bar]    350
体积流量 [l/min]    500
活塞符号    B
连接类型    底板安装
标称尺寸    25
驱动类型    通过电磁致动
连接数    2
开关位置数    2
电源电压    24 VDC
电插头    电缆螺栓连接
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封件    NBR
重量 [kg]    6.1

力士乐REXROTH先导控制溢流阀
电磁溢流阀DBW
规格 10 … 32
组件系列 5X
大工作压力 350 bar
大流量 650 l/min
用于底板安装
油口安装面符合 ISO 6264-06-09 (NG10)、ISO 6264-08-13 (NG25) 和 ISO 6264-10-17 (NG32)
用于螺纹连接
通过一个上装的换向滑阀或换向座阀的电磁铁操纵式卸荷
高功率线圈
换向冲击衰减，可选
防腐蚀设计
当电压 > 50 VAC 或 > 75 VDC 时，CE 符合性符合低电压指令 2014/35/EU
电磁线圈是经过认可的组件，带有 UR 标记，符合 UL 906，版本 1982，可选
DBW 型压力阀为先导式溢流阀。
它们用于限制并以电磁线圈操作卸载工作压力。
该阀主要由带主阀心的主阀、带压力调节元件的先导控制阀以及一个集成方向滑阀组成。
此类阀的功能与 DB 型阀的功能基本相同。但是，通过控制已安装的方向滑阀 即可卸载主阀芯。
带换向冲击衰减（叠加阀板）的溢流阀，型号为 DBW.../..S6...R12
通过换向冲击衰减阀可延迟打开从 B2 到 B1 的连接。从而避免了回油管路中的压力峰值和降压冲击噪音。该阀安装在先导控制阀和方向阀 之间。
衰减程度（降压冲击）取决于喷嘴的规格。推荐使用φ1.2 mm的喷嘴。
德国力士乐REXROTH电磁溢流阀订货号和型号：
R900618747 DBW10A2-5X/200S6EG24N9K4R12
R900926054 DBW10A2-5X/315-6EG24N9K4
R900920863 DBW10B1-5X/315-6EG24N9K4
R900941174 DBW10A1-5X/200-6EG24N9K4
R900941174 DBW10A1-52/200-6EG24N9K4
R900965477 DBW10A1-52/315-6EG24N9K4
R900708837 DBW10A2-52/200-6EW230N9K4
R900926054 DBW10A2-52/315-6EG24N9K4
R900921225 DBW10B1-5X/100-6EG24N9K4
R900923103 DBW10B1-5X/200-6EG24N9K4
R900948224 DBW10B1-5X/200-6EW230N9K4
R900920863 DBW10B1-52/315-6EG24N9K4
R900970130 DBW10B1-5X/350-6EW230N9K4
R901147745 DBW10B1-5X/200Y6EG24N9K4
R900906650 DBW10B2-5X/100-6EG24N9K4
R900912910 DBW10B2-5X/200-6EG24N9K4
R900906285 DBW10B2-5X/315-6EG24N9K4
R900912485 DBW10B2-5X/315-6EW230N9K4
R901000465 DBW10B2-5X/350-6EG24N9K4V
R900966896 DBW10B2-5X/350-6EW110N9K4
R900933174 DBW10B2-5X/50-6EG24N9K4V
R900938685 DBW10B2-52/315Y6EG24N9K4
R900917679 DBW10B2-52/100U6EG24N9K4
R900959190 DBW10B2-5X/100U6EW230N9K4
R900930930 DBW10B2-52/315U6EG24N9K4
R900903158 DBW10B2-52/315S6EG24N9K4R12
R900908999 DBW10B3-52/315-6EG24N9K4
R900948805 DBW10B3-5X/200YUS6EG24N9K4R12
R900906284 DBW10BG2-5X/315-6EG24N9K4
R900939736 DBW20A1-5X/315-6EG24N9K4
R900919583 DBW20A2-5X/100-6EG24N9K4
R900939204 DBW20A2-5X/200-6EG24N9K4
R900921754 DBW20A2-52/315-6EG24N9K4
R900916161 DBW20A2-52/350-6EG24N9K4
R901018331 DBW20A2-5X/350-6EW230N9K4
R900737135 DBW20A2-52/200S6EG24N9K4R12
R900955867 DBW20A2-5X/100Y6EG24N9K4
R900941177 DBW20B1-52/100-6EG24N9K4
R900935659 DBW20B1-5X/200-6EG24N9K4
R901154237 DBW20B1-5X/200U6EW230N9K4
R900920619 DBW20B1-52/315-6EG24N9K4
R900780198 DBW20B1-5X/350-6EG24N9K4
R901089436 DBW20B1-5X/350S6EW110N9K4R12
R900748971 DBW20B1-5X/350S6EG24N9DLR12
R900920785 DBW20B2-5X/100-6EW230N9K4
R900909952 DBW20B2-5X/100-6EW110N9K4
R900907684 DBW20B2-5X/315-6EG24N9K4
R900900555 DBW20B2-5X/350-6EG24N9K4
R900915770 DBW20B2-5X/100S6EG24N9K4R12
R900900630 DBW20B2-5X/315S6EG24N9K4R12
R900942702 DBW20B2-5X/315U6EW230N9K4
R900928779 DBW30A2-5X/200-6EG24N9K4
R900943513 DBW30A2N52/315-6EG24N9K4
R900966284 DBW30B1-5X/100-6EG24N9K4
R900922310 DBW30B2-5X/100-6EG24N9K4
R900963706 DBW30B2-5X/350-6EG24N9K4SO160
R900922479 DBW30B2-52/100-6EW230N9K4
R900923938 DBW30B2-52/200-6EG24N9K4
R900941855 DBW30B2-5X/200-6EW230N9K4
R900922311 DBW30B2-52/315-6EG24N9K4
R900941761 DBW30B2-52/100U6EG24N9K4
R900917474 DBW30B2-5X/315S6EG24N9K4R12
R900906773 DBW30B1-52/315-6EG24N9K4
R900908477 DBW30B2-52/350-6EG24N9K4
R900713479 DBW30B2-53/315U6EG24N9K4/12
R900924776 DBW30B2N5X/200XS6EG24N9K4R12
DBW10B2-5X/315-6EG24N9K4-SO160

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐REXROTH直动式比例溢流阀
DBETX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
大流量 1.5 l/min
底板安装
重量  1.9kg
温度范围  -20 … +50℃
大振动电阻  25 g，所有方向的室内振动测试 (24 h)
建议粘度范围  20 … 100mm²/s
滞后  ≤ 4%
反向死区  ≤ 3%
制造公差  ≤ 10%
驱动时间  开60ms  关70ms
油口安装面符合 ISO 4401-03-02-0-05（但不带孔）
可借助线圈电流调节
线圈变量 Imax = 0.8 A 或 2.5 A
大压力限制（即使有故障电子元件）
带斜坡和阀门调整功能的外部控制电子元件
一般信息
DBETX 型比例溢流阀是阀芯-阀座设计的远程控制阀（先导控制阀）。该阀用于限制系统压力。
通过比例线圈进行操作。
线圈内部与油口 T 连接，注满液压油。
使用该阀门可通过控制电子元件根据线圈电流在尽可能恒定的流量 ≤1 l/min 条件下调整待限制的系统压力。
该阀门基本上由外壳、比例线圈、阀座和阀芯组成。
基本原理
在控制电子元件上预设控制值，用于设置系统压力。电子元件根据控制值借助经调节的 PWM 电流（脉宽调制）控制电磁线圈。比例线圈 将电流转化为机械力，通过衔铁柱塞作用到主弹簧上。阀芯和阀座之间的压缩弹簧确保稳定性和小剩余压力。阀芯上的弹簧力和阀座中的压力在恒定油流 (0.7 - 1 l/min) 时相抵。大压力等级由阀芯/阀座孔配置决定。
大压力限制
在控制电子元件失灵或损坏，并由此导致不可控超出线圈电流 (Imax) 时，大弹簧力对压力限制至关重要。
德国力士乐REXROTH比例溢流阀订货号和型号：
0811402016 DBETX-10/315G24-8NZ4M
0811402017 DBETX-10/180G24-8NZ4M
0811402018 DBETX-1X/80G24-8NZ4M
0811402019 DBETX-10/250G24-8NZ4M
0811402030 DBETX-1X/80G24-25NZ4M
0811402031 DBETX-10/180G24-25NZ4M
0811402032 DBETX-1X/315G24-25NZ4M
0811402036 DBETX-1X/50G24-8NZ4M

力士乐REXROTH比例溢流阀0811402017
比例溢流阀 DBETX-1X/180G24-8NZ4M
0811402017 DBETX-10/180G24-8NZ4M
公称尺寸 6, , P → T, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值180巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBETX
工作压力[bar]    315
流量[l/min]    1.5
滑阀符号    P→T
连接类型    底板安装
大小    6.
驱动类型    带外部电子设备的电气
端口数    2.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极（2+PE）连接器，带配套连接器
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.77


力士乐REXROTH带感应式位置传感器的先导式比例减压阀
DREB6X
0811402051 DREB6X-11/175MG24-25Z4M
规格 6
组件系列 1X
大工作压力 315 bar
先导流量  ≈ 0.6 l/min
大流量 40 l/min
安装位置  任意
重量  2.4kg
环境温度范围  -20 … +50℃
液压油温度范围  -20 … +80℃
粘度范围  10 … 800mm²/s
滞后  ≤ 1%
控制值压力特性曲线的制造公差  ≤ 10%
大线圈电流  2.5A
电磁线圈电阻（20 °C 时的低温值）  3Ω
占空比  100%
防护等级符合 DIN EN 60529  IP65
用于系统压力减压的先导式阀门，位于执行机构（仅内部先导油供油）
三通型号
可通过线圈电枢位置相对于压缩弹簧调节
位置控制，小滞后 < 1%，驱动时间短
大压力限制（即使有故障电子元件）
用于底板安装：孔图按 ISO 4401
DREB6X 型比例减压阀属于先导式减压阀；其主级为三通型号。先导控制阀（DBV 先导级）具有通过 P 的流量控制的内部先导油供油。操作由作用于弹簧的位置控制比例电磁铁进行。从而实现短驱动时间和小滞后。可通过线圈电流对 A 处压力（执行机构）进行无级设置进而减少对阀门的使用。

力士乐REXROTH先导式比例减压阀，内置有电子控制单元(OBE)和位置反馈器
型号DREBE6X
通径(NG)6
设备系列1X
工作压力P315 bar,T 250 bar
体积流量40 l/min
特征
-具有位置反馈功能和内置式电子控制单元的先导阀，用于降低负载上的系统压力(控制油仅在内部)
-三通型式(P-A/A一T)，Pmin一PT
-可通过衔铁相对于压缩弹簧的位置进行调节
-位置可调，小滞后量<1%，执行时间短，参见技术参数
-即使当电子控制单元损坏时，也能程度地实现过压保护(线圈电流Ⅰ>Imax)
-用于阀板安装，安装孔符合ISO 4401-03-02-O-O5，安装板根据产品目录RC45053(单独订购)
-线缆插座根据DIN 43563-AM6，参见产品目录RD o80o8(单独订购)
-适用于内置式电子控制单元
CE，EMV规范EN 61000-6-2:2002-08和EN 61000-6-3:2002-08均能满足
U=24 Vnom
电气连接6P+PE
控制信号
标准型0...+10 V(A1)
变型4...20 mA (F1)
出厂时已校准阀特性曲线
概述
DREBE6X型比例减压阀为先导型式，主级为三通构造。通过Р将流量经过调节的控制油供应给先导阀(DBV-先导级)。
通过带有内置式电子控制单元的位置可调式比例电磁铁进行控制。使用这些阀可以根据设定值连续调节、降低A(负载)中的压力。
基本原理
通过电子控制单元确定某个设定值，对A中的系统压力进行调节。电子控制单元根据设定值，以克服弹簧力的方式控制电磁铁的位置。比例电磁铁根据弹簧特性曲线进行准确定位。通过流量调节阀,从Р将流量小于0.6 l/min的液压油供应给先导级。
将先导压力与A中的负载压力(外加弹簧力)进行比较和调节。弹簧使得T中的PAmin=P。
提供程度的过压保护
如果电子控制单元中出现故障，并且因此失控而超过了线圈电流(1ax），则主要由弹簧力来实现过压保护。
常规参数
结构型式
先导级  座阀
主级  滑阀
控制  具有位置调节功能的比例电磁阀，OBE
安装方式  板式连接，NG6安装孔 (ISO 4401-03-02-0-05)
安装位置  任意
环境温度范围  -20...+50℃
重量  3.3kg
抗振强度，试验条件  25g，三维随机振动试验(24小时)
液压参数(使用HLP46的测定值，⑧油=40°C士5°C)
液压油  符合DIN 51524...535标准的液压油，可根据需要使用其它介质
粘度范围
推荐值  20...100mm²/s
允许值  10...800mm²/s
液压油温度范围  -20...+70℃
液压油的允许污染程度清洁度等级根据ISO 4406 (c)  等级18/16/13 1
A中的调节压力(当Qmin= 1 Vmin  75  175  310bar
A中的小压力 0(相对)或者T中的压力bar
Р中的小入口压力bar  pp=PA+=
工作压力接口P:315bar
压力接口T:250bar(B封闭)
控制油流量  0,6l/min大约(可调)
流量  40l/min
静态/动态参数滞后量  ≤1%调节压力
加工公差  ≤士5%调节压力
执行时间
100%信号变化  50ms
10%信号变化  20ms
温度波动  <1%当AT= 40℃
电气参数，集成于阀中的电子控制单元
相对通电持续率  100% ED
防护等级  lP65，根据DIN 40050和IEC14434/5
连接  线缆插座6P+PE,DIN 43563
电源电压  24 V一nom
端子A:  21 V=/40 V=
端子B:0V  波度2V=
功耗  电磁铁45 mm =40 VA
外部保险丝  2,5 AF
输入端，“标准"型A1  差分放大器，R =100 kS
端子D : Ue  0...+10 v
端子E∶  0V
输入端，类型“mA信号”F1  负载,Rh=200Q
端子D:ID-E  4...20 mA
端子E:lD-E  电流回路Id-e反馈
对应于0V的差分输入电压   D→B  E→B  18V
测试信号，类型“标准”A1  LVDT
端子F:UTest  0...+10 V
端子C:  基准电压0V
输入端，类型“mA信号”F1  外部负载200...50o上的LVDT信号4...20 mA
端子F∶IF-c 4...20 mA输出
端子C∶lF-c 电流回路lf-c反馈
推荐使用的电缆 参见插头针脚配置小于20 m 7 x0,75 mm²小于40 m 7 x 1 mm²
德国力士乐REXROTH比例减压阀订货号和型号：
0811402080 DREBE6X-1X/175MG24K31A1M
0811402081 DREBE6X-11/310MG24K31A1M
0811402082 DREBE6X-11/75MG24K31A1M
0811402083 DREBE6X-1X/175MG24K31F1M
0811402300 DREBE6X-1X/310MG24K0B5M
R901084277 DREBE6X-10/75MG24K31F1M

力士乐REXROTH比例减压阀0811402080
减压阀 DREBE6X-1X/175MG24K31A1M
0811402080 DREBE6X-11/175MG24K31A1M
公称尺寸 6, , P → A, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。可靠地将压力降至指令值信号。
滑阀
由伺服电动机控制的
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DREBE
工作压力[bar]    315
流量[l/min]    40
滑阀符号    P→A
连接类型    底板安装
大小    6.
驱动类型    带车载电子设备的电气
端口数    3.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，命令值0…10 V
符合性说明    CE–根据EMC指令2014/30/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    3.68


力士乐REXROTH带集成电子元件 (OBE) 和位置反馈的直动式比例溢流阀
DBETBEX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
重量  2.7kg
安装位置  任意
环境温度范围  -20 … +50℃
占空比  100%
防护等级符合 DIN EN 60529  IP65
电源  24V
电源电压范围   40 … 21V
液压油温度范围  -20 … +70℃
滞后  ≤ 0.2%
反向死区  ≤ 0.1%
带有集成电子元件和位置反馈的直动式阀门，用于限制系统压力
可通过线圈电枢位置相对于压缩弹簧调节
位置控制，小滞后 < 0.2%，驱动时间短
大压力限制（即使有故障电子元件）
用于底板安装：孔图按 ISO 4401
DBETBEX 型比例溢流阀是一种采用锥阀结构的远程控制阀（先导控制阀），可用于限制系统压力。它们由位置控制的比例电磁铁启动。此阀门具有驱动时间短和低滞后的特点。
德国力士乐REXROTH比例溢流阀订货号和型号：
0811402070 DBETBEX-10/315G24K31A1M
0811402073 DBETBEX-10/250G24K31A1M
0811402075 DBETBEX-10/180G24K31F1M



力士乐REXROTH先导式比例溢流阀
R901363276 DBEM10-71/350YG24K4V
DBEM
组件系列 7X
大工作压力 350 bar
用于限制系统压力的先导式阀门
通过比例电磁铁控制
用于底板安装和螺纹连接：油口安装面符合 ISO 6264
大压力限制
阀和控制电子元件都出自同门
外部控制电子元件（单独订购）
功能
DBEM 型阀门属于先导式溢流阀。此类阀用于限制液压系统的工作压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成包括带有主阀心的壳体、具有大压力限制的叠加阀以及比例先导控制阀。
型号 DBEM...
施加在通道 P 中的压力作用于主阀芯 。同时，油口 P 处压力通过带喷嘴的控制油路施加于主阀芯的弹簧负载侧。同时通过连接孔将压力施加到比例先导控制阀的阀架。先导座处液压力可克服比例电磁铁 的控制值相关力。如果液压力超过线圈磁力，先导座将会打开。此时先导油即可通过控制油路流向油口 Y 以及油箱；因此控制油路上的主阀芯处将会产生压降。释放从油口 P 到 T 的连接。主阀芯可控制油口 P 处的设定工作压力。由于液压保护可防止出现不允许的高压值，因此已集成弹簧负载溢流阀。此大压力限制为基于相关压力等级进行的预设值。在阀门工作范围内，弹簧可将阀架 固定于阀座，并且阀芯由此关闭。如果主阀芯弹簧腔处压力超过阀门的大允许调定压力，则阀架将贴紧压缩弹簧，并且与弹簧室的连接将打开。先导油通过油口 Y流入油箱。由于存在控制油路，在主阀芯处产生了压降。释放从油口 P 到 T 的连接。主阀芯控制油口 P 处设定的大工作压力。必要时还可通过调节元件减小预设压力。油口 Y必须从外部管式连接至油箱。需在卸压后连接油箱。可通过油口 X对阀门进行卸载或限制大压力。


力士乐REXROTH带集成电子元件 (OBE) 的先导式比例溢流阀
DBEME
组件系列 7x
大工作压力 350 bar
用于限制系统压力的先导式阀门
通过比例电磁铁控制
用于底板安装和螺纹连接：油口安装面符合 ISO 6264
大压力限制
阀和控制电子元件都出自同门
设定值压力特性曲线的制造公差小的集成电子元件 (OBE)
功能
DBEM 型阀门是一种带有集成电子元件 (OBE) 的先导式溢流阀。此类阀用于限制液压系统的工作压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。这些阀门的基本构成包括带有主阀心的壳体、具有大压力限制的叠加阀以及比例先导控制阀。在比例电磁铁上，还配备带控制电子元件的壳体。将电源电压和控制值电压施加于连接器。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。
型号 DBEME...
施加在通道P中的压力作用于主阀芯。同时，油口P处压力通过带喷嘴的控制油路施加于主阀芯的弹簧负载侧。同时通过连接孔将压力施加到比例先导控制阀的阀架。先导座处液压力可克服比例电磁铁的控制值相关力。如果液压力超过线圈磁力，先导座将会打开。此时先导油即可通过控制油路流向油口 Y 以及油箱；因此控制油路上的主阀芯处将会产生压降。释放从油口P到T的连接。主阀芯可控制油口P处的设定工作压力。
由于液压保护可防止出现异常高压值，因此已集成弹簧负载溢流阀。此大压力限制为基于相关压力等级进行的预设值。在阀门工作范围内，弹簧可将阀架固定于阀座，并且阀芯由此关闭。
如果主阀芯弹簧腔处压力超过阀门的大允许调定压力，则阀架将贴紧压缩弹簧，并且与弹簧室的连接将打开。先导油通过油口Y流入油箱。由于存在控制油路，在主阀芯处产生了压降。释放从油口P到T的连接。主阀芯控制油口P处设定的大工作压力。必要时还可通过调节元件减小预设压力。油口Y必须从外部管式连接至油箱。需在卸压后连接油箱。可通过油口X对阀门进行卸载或限制大压力。
德国力士乐REXROTH比例溢流阀订货号和型号：
R901344448 DBEME10-71/315YG24K31A1M
R901353062 DBEME10-7X/200YG24K31A1M
R901353063 DBEME10-7X/315XYG24K31A1M
R901401760 DBEME10-7X/315YG24K31F1M
R901358181 DBEME10-7X/100YG24K31A1M
R901335395 DBEME20-71/100YG24K31A1V
R901353065 DBEME20-7X/200YG24K31A1M
R901353067 DBEME20-71/315XYG24K31A1M
R901353070 DBEME20-7X/315YG24K31A1M
R901353074 DBEME20-7X/350YG24K31A1M

力士乐REXROTH比例溢流阀R901358181
比例溢流阀 DBEME10-7X/100YG24K31A1M
R901358181 DBEME10-70/100YG24K31A1M
公称尺寸 10, , P → T，P → Y, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力额定值100巴
模拟电路
产品属性
连接图    ISO 6264
产品系列    DBEM（E）
工作压力[bar]    350
流量[l/min]    700
滑阀符号    P→T，P→Y
连接类型    底板安装
大小    10
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，命令值0…10 V
符合性说明    CE–电磁兼容性2014/30/EU
液压油    HL、HLP、HETG、HFC
密封    NBR
重量[kg]    4.62

力士乐REXROTHR901335395
比例溢流阀 DBEME20-7X/100YG24K31A1V
R901335395 DBEME20-71/100YG24K31A1V
公称尺寸 20, P → T，P → Y, 通过集成电子元件实现电气控制, 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力额定值100巴
模拟电路
产品属性
连接图    ISO 6264
产品系列    DBEM（E）
工作压力[bar]    350
流量[l/min]    700
滑阀符号    P→T，P→Y
连接类型    底板安装
大小    20
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，命令值0…10 V
液压油    HL、HLP、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.46
REXROTH电磁溢流阀DBW20B1-53/350S6EG24N9DLR12
