REXROTH先导控制溢流阀ZDB10VP2-41/200，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

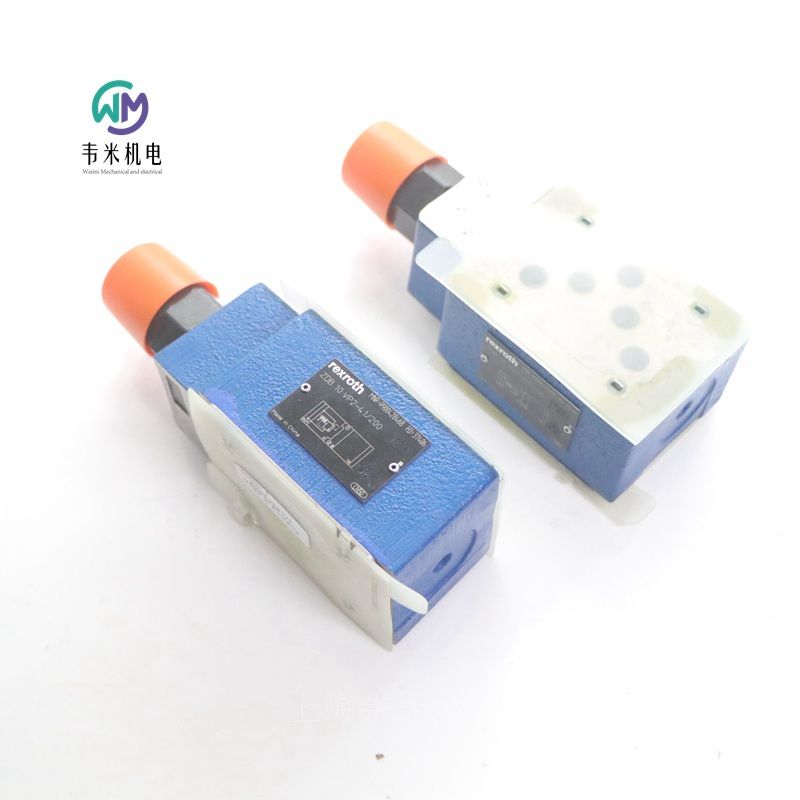

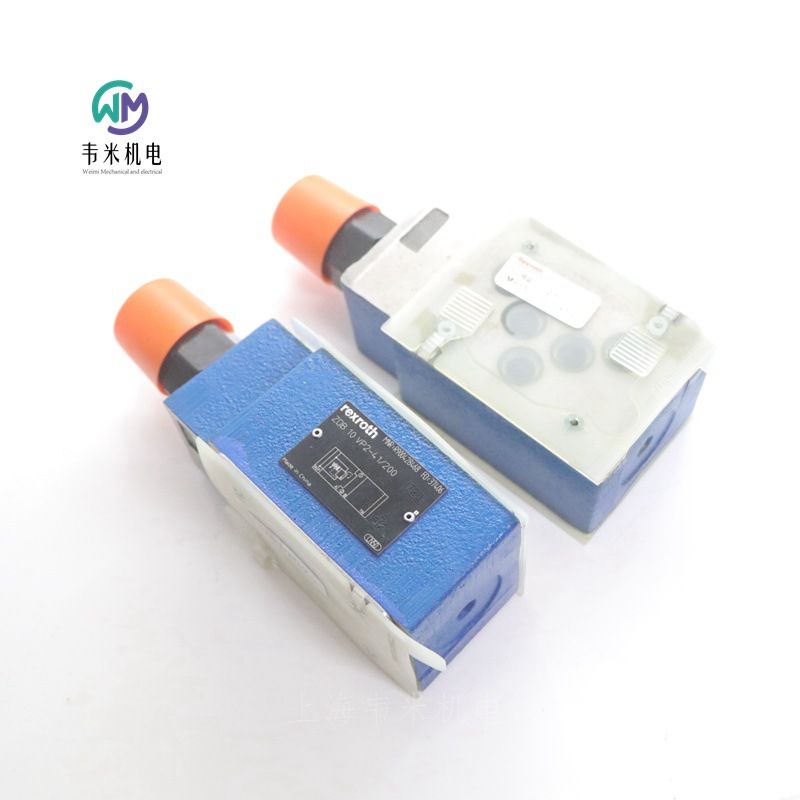

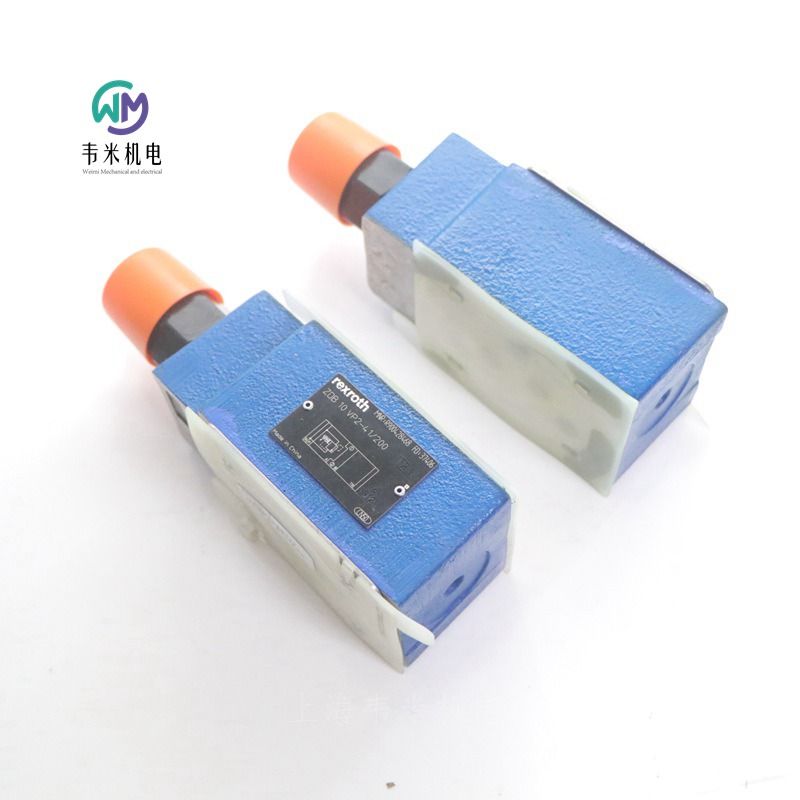

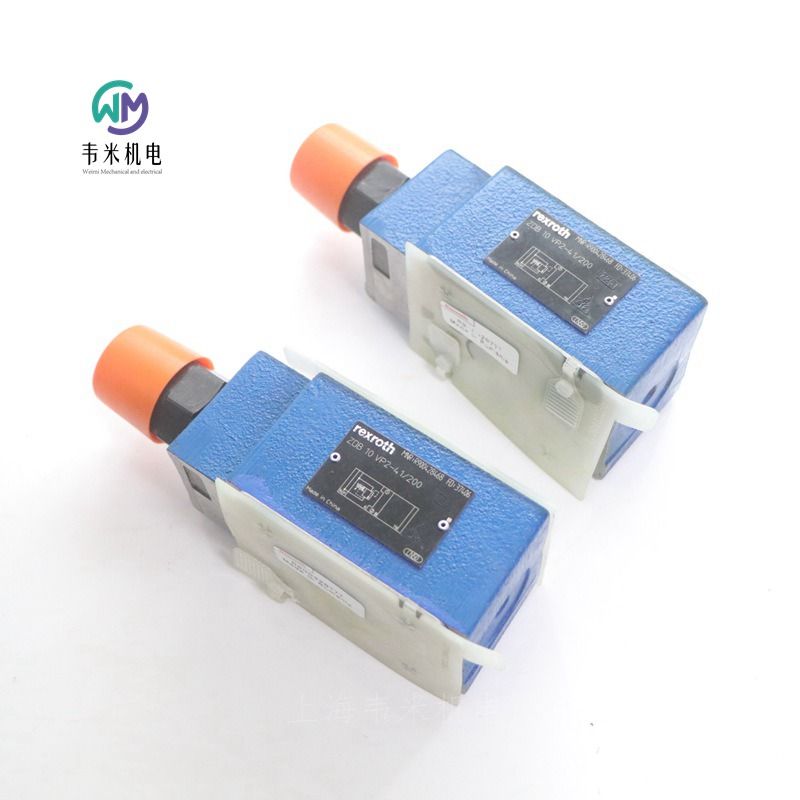

力士乐REXROTH溢流阀ZDB10VP2-4X/200

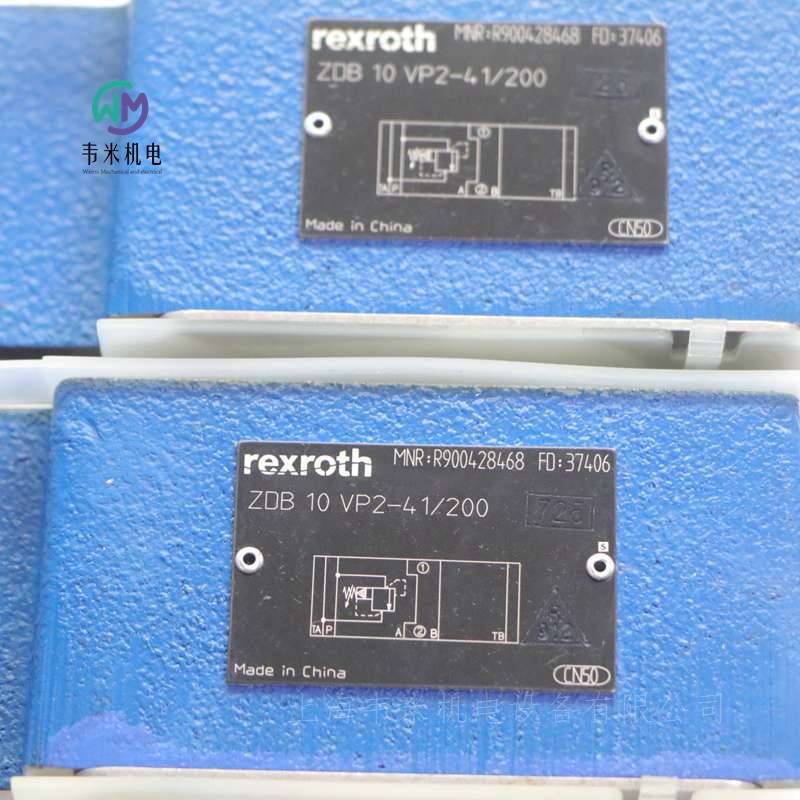

R900428468 ZDB10VP2-41/200
公称尺寸 10，符号 P - TA，带手动操作
液压  阀门  压力阀  机械溢流阀
高性能范围内的工业液压阀。可靠限压至设定值
切换阀
方向截止阀
带保护帽的内六角
连接图    ISO 4401-05-04-0-05
产品系列    ZDB10V
工作压力. [bar]    315
体积流量 [l/min]    100
活塞符号    P → TA
连接类型    叠加阀板
标称尺寸    10
驱动类型    通过手动致动
连接数    4
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封件    NBR
重量 [kg]    2.54

力士乐REXROTH先导控制溢流阀
ZDB10, Z2DB10
规格 10
组件系列 4X
大工作压力 315 bar
大流量 100 l/min
叠加阀
油口安装面符合 ISO 4401-05-04-0-05
4 个压力等级
6 个油路选项
带 1 个或 2 个压力阀阀芯
用于压力调节的 4 种调整类型，可选
-旋钮
-六角套筒和保护帽
-带刻度可锁定旋钮
-带刻度旋钮
防腐蚀设计
ZDB 和 Z2DB 型压力阀是一种采用叠加阀板设计的先导式溢流阀。这些阀用于限制系统压力。这些阀门主要由壳体和一个或两个压力阀阀芯组成。可通过调整类型设置系统压力。
在初始位置时阀关闭。通道 A 中的压力作用于阀芯。同时，压力还通过喷嘴施加于阀芯的弹簧负载侧并通过喷嘴施加于先导座。
如果通道 A 中的压力超过弹簧上设定的值，则先导座开启。液压油从阀芯的弹簧负载侧、喷嘴和通道流入通道 T (TA)。所产生的压降使阀芯移动，从而打开从 A 到 T (TA) 的连接。在通道 A 中，弹簧上设定的压力需确定下来。
德国力士乐REXROTH先导式溢流阀订货号和型号：
R900427434 ZDB10VA2-4X/100
R900424537 ZDB10VA2-42/100V
R900422189 ZDB10VA2-41/200V
R900409955 ZDB10VA2-4X/315V
R900409951 ZDB10VB2-4X/100V
R900409956 ZDB10VB2-4X/315V
R900431065 ZDB10VP2-41/100
R900409959 ZDB10VP2-41/100V
R900428468 ZDB10VP2-4X/200
R900409937 ZDB10VP2-42/200V
R900425927 ZDB10VP2-41/315
R900409958 ZDB10VP2-41/315V
R900409958 ZDB10VP2-42/315V
R900411413 Z2DB10VD2-41/100V
R900411358 Z2DB10VD2-41/200V
R900411462 Z2DB10VD2-4X/315V

力士乐REXROTH比例节流阀
R901436213 2WFCE25S330L-1X/M/24A1
规格 25，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于内部活塞位置反馈，精度很高。
滑阀
先导式操作
线性流动特性
产品属性
连接图 ISO 7368-BB-08-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A–B，B–A
连接类型 插装阀
标称流量[l/min] 330
尺寸 25
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
连接性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/欧盟RoHS指令2011/65/欧盟REACH法规（EC）第1907/2006号
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 3.76

力士乐REXROTH比例插装阀
R901388127 2WFCE32S320L-1X/M/24A1
R901388127 2WFCE32S320L-10/M/24A1
规格 32，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高
滑阀
先导式操作
产品属性
连接图 国际标准化组织7368-BC-09-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 320
尺寸 32
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
连接性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.77

力士乐REXROTH比例节流阀
R901430250 2WFCE32S320L-1X/M/24G1
规格 32，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高
滑阀
先导式操作
产品属性
连接图 ISO 7368-BC-09-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 320
尺寸 32
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，12极（11+PE）
电气连接说明 连接器12极（11+PE）符合EN 175201-804标准
连接性 模拟，指令值4…20mA
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.78

力士乐REXROTH比例节流阀
R901388128 2WFCE40S500L-1X/M/24A1
规格 40，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高
线性流动特性
滑阀
先导式操作
产品属性
连接图 ISO 7368-BD-10-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 500
尺寸 40
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
连接性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 7.4

力士乐REXROTH比例插装阀
R901451948 2WFC40S500L-1X/M/K4
规格 40，A → B，B → A，外接放大器，24 V DC
高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于外部活塞位置反馈，精度很高。
滑阀
先导式操作
线性流动特性
产品属性
连接图 ISO  7368-BD-10-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A–B，B–A
连接类型 插装阀
标称流量[l/min] 500
尺寸 40
驱动类型 带外部电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2+PE）
电气连接说明 符合DIN EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 7.17

力士乐REXROTH比例插装阀
R901430258 2WFCE40S500L-1X/M/24G1
规格 40，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的油流控制，以命令值信号。由于内部活塞位置反馈，精度很高
滑阀
先导式操作
产品属性
连接图 ISO 7368-BD-10-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A→B，B→A
连接类型 插装阀
标称流量[l/min] 500
尺寸 40
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，12极（11+PE）
电气连接说明 连接器12极（11+PE）符合EN 175201-804标准
连接性 模拟，指令值4…20mA
符合性说明 CE–电磁兼容性2014/30/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 7.42

力士乐REXROTH先导式比例方向插装阀
R901388132 2WFCE50S1000L-1X/M/24A1
节流控制
规格 50，A → B，B → A，集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于内部活塞位置反馈，精度很高。
滑阀
先导式操作
线性流动特性
产品属性
连接图 ISO 7368-BE-11-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A–B，B–A
连接类型 插装阀
标称流量[l/min] 1000
尺寸 50
驱动类型 集成电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
连接性 模拟，命令值0…10 V
符合性说明 CE–电磁兼容性2014/30/欧盟RoHS指令2011/65/欧盟REACH法规（EC）第1907/2006号
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 10

力士乐REXROTH比例节流阀
R901451944 2WFC32S320L-1X/M/K4
规格 32，A → B，B → A，外接放大器，24 V DC
高性能范围内的工业液压阀。可靠的流量限制，在选定端口对命令值具有高响应行为。由于外部活塞位置反馈，精度很高。
滑阀
先导式操作
线性流动特性
产品属性
连接图 ISO 7368-BC-09-2-A
产品系列 2WFC（E）
工作压力[bar] 420
滑阀符号 A–B，B–A
连接类型 插装阀
标称流量[l/min] 320
尺寸 32
驱动类型 带外部电子设备的电气
端口数量 2.
切换位置数量 2.
电源电压 24伏直流电
电气连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 4.54

力士乐REXROTH先导式比例方向插装阀
FES
规格 25, 32, 40, 50, 63
组件系列 3X
大工作压力 315 bar
温度范围  -20 … +80℃
大工作压力  315bar
粘度范围  15 … 380mm²/s
滞后  < 0.2%
响应灵敏度  < 0.1%
反向死区  < 0.15%
电压类型  直流电压
额定电流  1000mA
感应  6 ... 8mH
振荡器频率  2.5kHz
电气位置测量系统  差动节流
油路块安装技术中的先导式二通比例节流阀
安装尺寸符合 DIN ISO 7368
节流阀芯电动位置控制
可双向流通
如果断电或电缆中断，节流阀芯将自动进入阀座位置，并阻止双向流动
与一个压力平衡阀一起可以应用于压力补偿式流量闭环控制
用于外部模拟电子元件
FES 型阀门为用于油路块安装的先导式两通比例节流阀，用以提供连续流量控制。
技术设置：
阀门由四个主装配件组成：
用于先导油连接且带连接面的盖
带节流阀芯的主阀
带比例电磁铁的先导控制阀
节流阀芯与控制值相关的位置控制，以及由此定义的节流孔开口。
流量取决于节流孔与节流阀芯的位置之间的 ∆p 。
使用位置传感器对节流阀芯位置的理论值进行记录；在电子元件中对控制/理论值进行比较；准备并利用差值作为控制输出，以修正节流阀芯相对比例电磁铁和先导控制阀 的位置。
NG25、32、40 规格的区域与区域的面积比  =  2 : 1，NG 50、63 规格的区域与区域的面积比  =  1.6 : 1。
流动方向 A → B（连接 X 至 A）；
流动方向 B → A（连接 X 至 B）；
可能通过 X 供油的外部先导油。
当启用断开时，节流阀芯将移动到阀座位置，并以无漏油方式阻塞 A → B 的流向。阀芯密封件以无漏油方式将油口 B 密封连接到控制腔；对于内部先导供油，请注意通过先导控制阀从 X 泄漏到 Y 的油！
控制值为 0 V 或 4 mA 的节流阀芯位置已调节，而节流孔仍然位于正重叠位置。
比例电磁铁克服弹簧移动先导阀芯，并打开从控制腔到 Y 的连接；在区域内 A 处的压力和环形区域内 B 处的压力的共同作用下，控制腔内减压且节流阀芯向开口方向移动。
比例电磁铁处流量降低；弹簧移动先导阀芯远离比例电磁铁，并打开从 X 到控制腔的连接；控制腔内压力增大；区域处的压力和弹簧力共同使节流阀芯向闭合方向移动
可与压力补偿器配合使用以提供压力补偿流量控制
一旦位置传感器出现电源电压故障或电缆中断，集成电子元件会停止给线圈供电
控制油口 X 的压力和弹簧力共同使阀芯移动到阀座位置，并阻塞 A → B 的流向。
一般功能：
打开节流阀芯功能：
（假设流量 A → B，且 A 连接到 X）
关闭节流阀芯功能：
（假设流量 A → B，且 A 连接到 X）
流量控制功能：
电源电压故障：
注意；
电源电压故障将导致控制轴突然停机。这一连接中产生的加速力可能导致机械损坏！




力士乐REXROTH三通型号的直动式比例减压阀
3DREP(E) 6
规格 6
组件系列 2X
安装位置  任意位置，好为水平
重量  2kg
温度范围  -20 … +80℃
建议粘度范围  30 … 46
滞后  ≤ 5%
重复精度  ≤ 1%
响应灵敏度  ≤ 0.5%
反向死区  ≤ 1%
大工作压力 100 bar
大流量 15 l/min
电压类型  直流电压
信号类型  模拟
用于控制压力和流向的直动式比例阀
通过带有中心螺纹和可拆卸线圈的比例电磁铁进行操纵
用于底板安装：孔图按 ISO 4401
手动应急操作，可选
弹簧定中的控制滑板
带集成电子元件 (OBE) 的型号 3DREPE
带外部电子元件的型号 3DREP
三通减压阀类型 3 DREP 6.. 由比例电磁铁进行直动式操作。其将电气输入信号转换为比例压力输出信号。比例电磁铁是可控制的湿式插脚直流线圈，带有对中螺纹和可拆卸线圈。这些线圈可选择性地由外部控制电子元件（3DREP 型）或集成控制电子元件（3DREPE 型）进行控制。
设置：
阀门的基本构成包括：
带连接面的壳体
控制阀芯，带压力测量阀芯
带对中螺纹的线圈
可选集成控制电子元件
功能：
通过比例电磁铁设置 A 或 B 中的压力。压力的大小取决于电流。线圈断电后，控制阀芯 将通过压缩弹簧保持在中心位置。油口 A 和 B 连接到 T，以便液压油可以不受阻挡地流入油箱。通过为比例电磁铁（例如线圈“a”）通电，压力测量阀芯和控制阀芯 将向右移动。这样将通过具有渐进流体特性的节流横截面，打开从 P 到 B 及从 A 到 T 的连接。在通道 B 中形成的压力通过压力测量阀芯的表面作用于控制阀芯，抵抗线圈磁力。压力测量阀芯受线圈“b”支撑。如果压力超过线圈“a”上设置的值，将逆线圈磁力方向回推控制阀芯，并建立 B 与 T 的连接，直到重新达到调定压力。
压力与线圈电流成比例。当线圈关闭时，控制阀芯 在压缩弹簧的作用下返回到中心位置。可选手动应急操作元件可在线圈不通电的情况下移动控制阀芯。
注意：
意外激活手动应急操作元件可能会导致不受控制的机器运动！
带两个阀芯位置的阀门（型号 3DREP..A.. 或 3DREP..B..）：
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，双阀芯位置阀仅配有线圈“a” 或线圈“b”。它装有保护塞来代替第二个比例电磁铁。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装一个预载阀（预载压力约为 2 bar）。
控制值：
E 处的参考电位和 D 处的正控制值（或 12 ... 20 mA）导致 A 处产生压力。
E 处的参考电位和 D 处的负控制值（或 12 ... 4 mA）导致 B 处产生压力。
通过“b”侧带线圈的阀门（型号 A），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 A 处产生压力。
通过“a”侧带线圈的阀门（型号 B），E 处的参考电位和 D 处的正控制值（4 ... 20 mA）将导致 B 处产生压力。
连接电缆：
推荐：
电缆长度不超过 25 m：型号 LiYCY 5 x 0.75 mm2
电缆长度不超过 50 m：型号 LiYCY 5 x 1.0 mm2
外径 6.5 至 11 mm
在供电侧将屏蔽连接到 PE。
德国力士乐REXROTH比例减压阀订货号和型号：
R900494167 3DREP6C-1X/25A24NK4M
R900962045 3DREP6A-2X/45EG24N9K4/M
R900954417 3DREP6A-2X/25EG24K4/M
R901323921 3DREP6A-2X/45EG24NJK31/V
R900955887 3DREP6C-20/25EG24N9K4/M
R901227875 3DREP6C-21/25EG24N9K4/V-674
R900547100 3DREP6C-1X/25A24N9K4M
R900956100 3DREP6C-2X/16EG24N9K4/M
R900956101 3DREP6C-20=25EG24N9K4/M=00
R900956101 3DREP6C-21=25EG24N9K4/M=00
R900958788 3DREPE6C-21=25EG24N9K31/A1M=00
R900706205 3DREPE6C-21/45EG24N9K31/A1M
R900963713 3DREPE6C-2X/45EG24N9K31/A1V
R900925484 3DREPE6C-2X/25EG24N9K31/A1V
R900700593 3DREPE6C-2X/16EG24N9K31/A1V
R900958859 3DREPE6C-21=25EG24N9K31/F1M=00
R901418062 3DREPE6A-2X/16EG24N9K31/F1V
R900973965 3DREPE6C-2X=25EG24K31/F1M=00
R900930264 3DREPE6C-21=25EG24N9K31/A1V=00
R901051881 3DREPE6A-2X/45EG24N9K31/A1M
R900955784 3DREPE6C-2X/25EG24N9K31/A1M
R901076954 3DREPE6B-2X/25EG24N9K31/F1M


力士乐REXROTH比例减压阀R900955887
减压阀 3DREP6C-2X/25EG24N9K4/M
R900955887 3DREP6C-21/25EG24N9K4/M
公称尺寸 6, , P → A，P → B / A → T，B → T, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。可靠地将压力降至指令值信号。
滑阀
直接驱动
压力调节范围可达25巴
压力调节范围可达25巴
带隐蔽式辅助驱动装置
由伺服电动机控制的
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    3DREP（E）6
工作压力[bar]    100
流量[l/min]    15
滑阀符号    P→A，P→B/A→T，B→T
连接类型    底板安装
大小    6.
驱动类型    带外部电子设备的电气
端口数    4.
切换位置数量    3.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.04


力士乐REXROTH比例压力控制阀 Z3DREE10VP2-1X/100XLG24K31A1M
R901483244 Z3DREE10VP2-10/100XLG24K31A1M
公称尺寸 10，P2 → P1，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
先导
压力等级 100 bar
模拟电子元件
大压力 [bar]    350
大体积流量 [l/min]    120
活塞符号    P2 → P1
连接类型    叠加阀板
标称尺寸    10
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 0 … 10 V
符合性说明    CE - 电磁兼容性 2014/30 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    3.4

力士乐REXROTH比例压力控制阀 Z3DREE10VP2-1X/200XLG24K31A1M
R901483246 Z3DREE10VP2-10/200XLG24K31A1M
公称尺寸 10，P2 → P1，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。可靠地将压力降低到设定值信号。
滑阀
先导式
压力等级 200 bar
模拟电子元件
压力 [bar]    350
活塞符号    P2 → P1
连接类型    叠加阀板
标称尺寸    10
驱动类型    电气带集成电子元件
连接数    4
开关位置数    3
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 0 … 10 V
符合性说明    CE - 电磁兼容性 2014/30 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    3.4

力士乐REXROTH带位置反馈的直动式比例溢流阀 (Lvdt AC/AC)
0811402001 DBETBX-10/250G24-37Z4M-38
0811402003 DBETBX-10/180G24-37Z4M
0811402004 DBETBX-10/315G24-37Z4M
DBETBX
规格 6
组件系列 1X
大工作压力 315 bar
额定流量 1 l/min
带有位置反馈的直动式阀门，用于限制系统压力
位置控制，带有强线圈磁力
大压力限制（即使有故障电子元件）
用于底板安装：孔图按 ISO 4401
DBETBX 型比例溢流阀是一种采用锥阀结构的远程控制阀（先导控制阀），可用于无级限制系统压力。它们由位置控制的比例电磁铁启动。
01带位置反馈的直动式比例溢流阀 (Lvdt AC/AC)
DBETB
02油口安装面符合 ISO 4401-03-02-0-05
X
03组件系列 10 ... 19（10 ... 19：安装和连接尺寸不变）- 规格 10
1X
大压力等级
04高 28 bar
28
高 80 bar
80
高 180 bar
180
高 250 bar
250
高为 315 bar
315
电源
05直流电压 24 V
G24
线圈型号（电流）
06大线圈电流 3.7 A
37
电气连接
07连接器符合 DIN 43650-AM2连接插头包括在交付范围内
Z4
密封材料
08 NBR 密封件
M

力士乐REXROTH先导式比例溢流阀
型号DBE6X
通径NG  6
设备系列  1X
工作原理  P=315bar，T=250bar
流量  40l/min
特征
-用于限制系统压力的先导阀(控制油仅在内部)
-可通过线圈电流进行调节，参见特性曲线，技术参数和所选用的电子控制单元
-电磁铁类型Imax=0,8A或者1max=2,5A
-即使当电子控制单元损坏时，也能程度地实现过压保护(线圈电流1>'max)
-用于阀板安装，安装孔符合ISO 4401-03-02-O-94,安装需要单独订购
-符合DIN 4365O-AM2标准的线缆插座，包括在供货范围内–具有斜坡功能和阀调节功能的外部电子控制单元(单独订购)，
型号/结构型式如下
插头，额定值0...+10V或者4...20 mA, RC 30264
模块，额定值O...+10 V,RC 30222
欧标插卡，额定值O...+10 V, RC 30109
概述
DBE6X型比例溢流阀是先导式溢流阀。
锥-座结构型式的内部先导级和滑阀结构型式的主级均在阀体之中。
通过比例电磁铁进行控制。通过衔铁中的节流阀对电磁铁进行减振，以保证动态稳定性。电磁铁的内腔与接口Ⅰ相连，并且充满液压油。
可以通过螺旋塞进行排气。
使用这些阀可以根据线圈电流变化，以无级方式对需要限制的系统压力进行调节。
基本原理
通过电子控制单元确定某个设定值，对系统压力进行调节。电子控制单元根据设定值，利用稳压PWM电流
(PWM一脉冲宽度调制)对线圈线圈进行控制。利用震荡信号对稳压电流进行调制，以保证获得极小的滞后量。
比例电磁铁将电流转变成机械作用力，并通过衔铁挺杆作用于先导级中的主弹簧上。通过供油孔将流量为<0,6 l/min的控制油供应给先导级。
通过锥孔/座孔构造确定压力级。
可提供程度的过压保护∶“pmax"。
如果电子控制单元中出现故障，并且因此失控而超过了线圈电流(1max)，则通过弹簧力来保证实现过压保护。
常规参数
结构型式
先导级    座阀
主级    滑阀
控制    没有位置调节功能的比例电磁铁，外部电气放大器
安装方式    板式连接，NG6安装孔 (ISO 4401-03-02-0-94)
安装位置    任意
环境温度范围    -20...+50℃
重量    2,2kg
抗振强度，试验条件    25g，三维随机振动试验(24小时)
液压参数（使用HLP46的测定值，ü油=40°℃士5°℃)
液压油    符合DIN 51524...535标准的液压油，可根据需要使用其它介质
粘度范围
推荐值    20...100mm²ls
允许值    10...800mm²/s
液压油温度范围    -20...+80℃
液压油的允许污染程度清洁度等级根据ISO 4406 (c)        等级18/16/13)在液压系统中必须严格遵守针对相关部件注明的清洁度。有效进行过滤可防止发生故障，同时可提高部件的寿命。过滤器的选型请参阅产品目录RD 50070、RD 50076和RD 50081。
调节压力（当o=1 l/min)    80-180-315bar
压力（当omin= 1 l/min)    7-8-10bar
过压保护；机械式，例如当线圈电流I>Imax        <90-<190-<325bar
工作压力    接口P:315bar
压力    接口T:250bar
控制油流量    大约0,6l/min
流量    40l/min
电气参数相对接通时间    100 ED%
防护等级    IP65，根据DIN 40050和IEC14434/5
电磁铁接线    插座DIN 43650/ISO 4400,M16x1,5 (2P+PE)
配有下列类型电磁铁的阀    0,8A    2,5 A
线圈电流Imax    0,8 A    2,5A
线圈电阻R20    22    3
功耗，当100%负荷与工作温度    25VA    30VA
静态/动态参数（所有特性参数均和用于2,5A电磁铁的电气放大器0811 405 079以及用于0,8A电磁铁的0811405081有关。）
滞后量    ≤4%
反向死区    ≤3%
加工公差适用于Pmax    ≤10%
执行时间100%信号变化    开200/关<250ms
德国力士乐REXROTH先导式比例溢流阀：
0811402041 DBE6X-11/180G24-25NZ4M
0811402044 DBE6X-11/180G24-8NZ4M
REXROTH先导控制溢流阀ZDB10VP2-41/200
