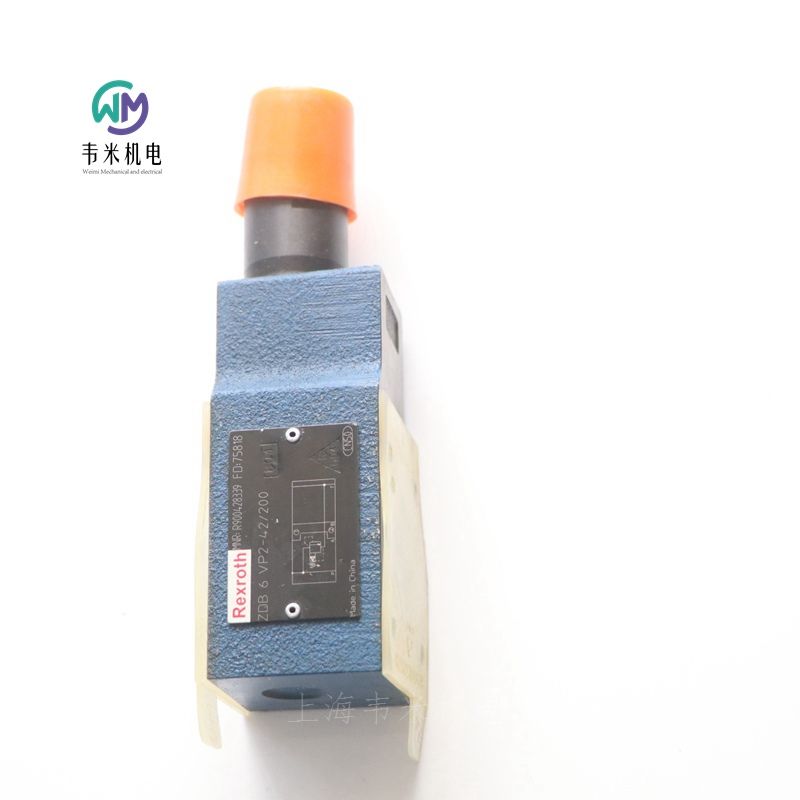

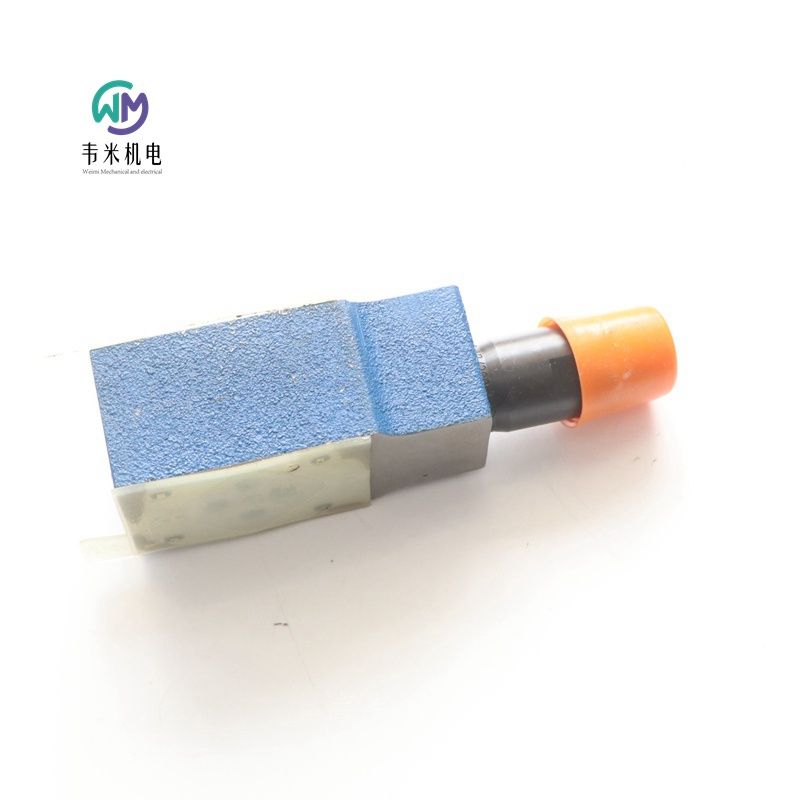

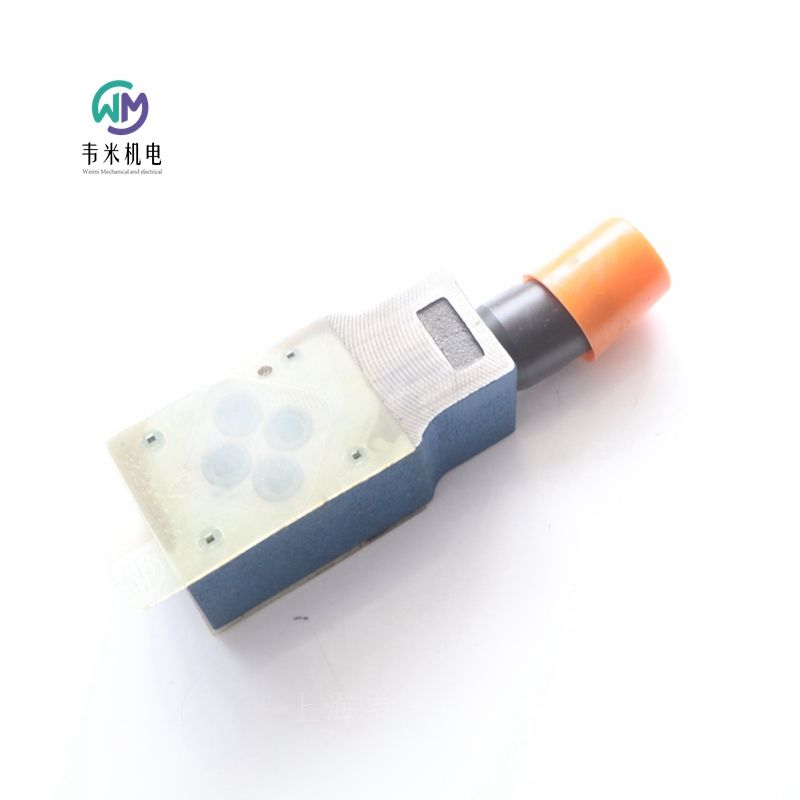

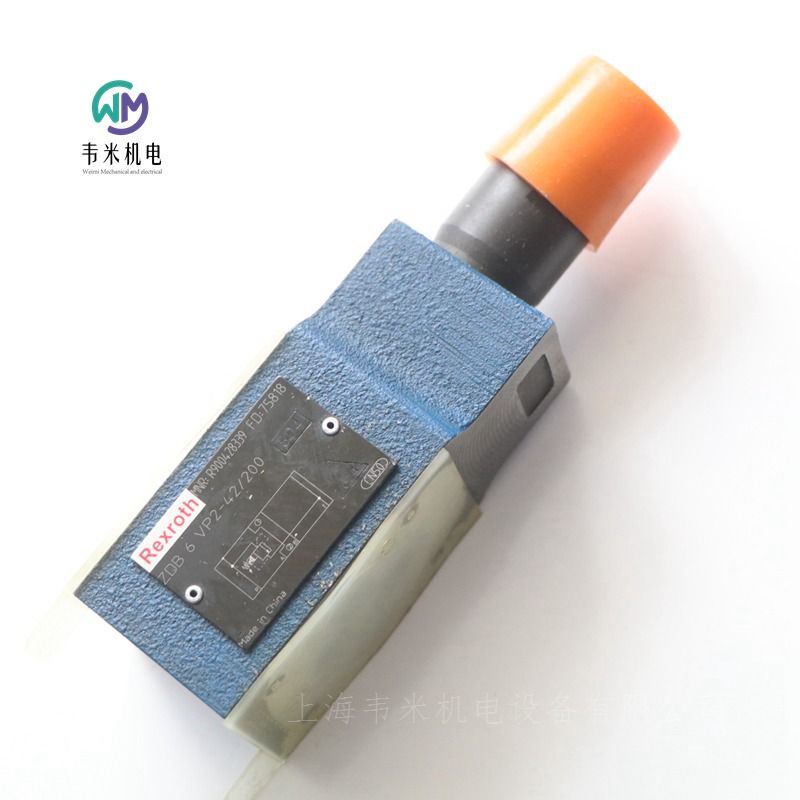

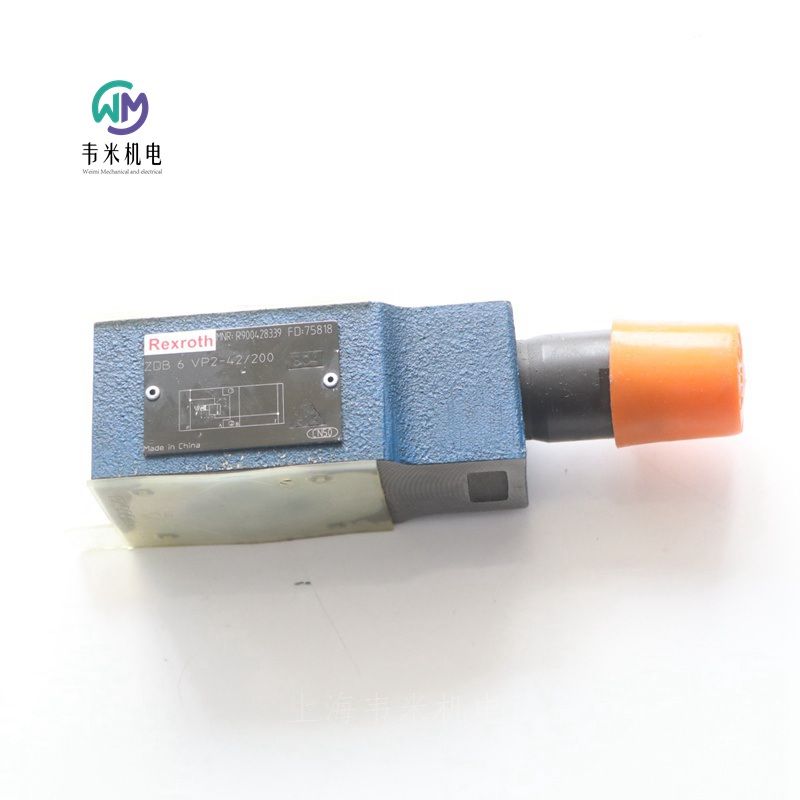

    力士乐溢流阀R900428339 ZDB6VP2-42/200

    产品型号: R900428339 ZDB6VP2-42/200
    品  牌: 力士乐
    • ≧1 件
      ¥950.00
    所 在 地: 上海浦东新区
    更新日期: 2025-07-09
    详细信息
     品牌:力士乐  型号:R900428339 ZDB6VP2-42/200  加工定制:否
     材质:铸钢  适用介质:油液  公称压力:315bar
     公称通径:6  阀门连接方式:螺纹  外形尺寸:30 mm
    力士乐溢流阀R900428339 ZDB6VP2-42/200,上海韦米机电设备有限公司主营供应产品,产品图片实物拍摄,原厂原装,质保一年,大量产品现货供应,价格优惠快速报价,联系人:雷青。欢迎咨询采购!


    力士乐REXROTH溢流阀ZDB6VP2-4X/200
    R900428339 ZDB6VP2-42/200
    公称尺寸 6,符号 P - T,带手动操作
    液压  阀门  压力阀  机械溢流阀
    高性能范围内的工业液压阀。可靠限压至设定值
    切换阀
    限压阀
    带保护帽的内六角
    连接图    ISO 4401-03-02-0-05
    产品系列    Z.DB6V
    工作压力. [bar]    315
    体积流量 [l/min]    60
    活塞符号    P → T
    连接类型    叠加阀板
    标称尺寸    6
    驱动类型    通过手动致动
    连接数    4
    开关位置数    2
    电气连接说明    3 芯连接器 (2 + PE),符合 EN 175301-803 标准
    液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
    密封件    NBR
    重量 [kg]    1.17

    力士乐REXROTH先导控制溢流阀
    ZDB6, Z2DB6
    规格 6
    组件系列 4X
    大工作压力 315 bar
    大流量 60 l/min
    重量:
    ZDB6    1kg
    Z2DB6  1.2kg
    介质  液压油
    介质温度范围  -20℃至+80℃
    黏度范围  10至800mm²/s
    叠加阀
    油口安装面,符合 ISO 4401-03-02-0-05(带或不带孔)
    4 个压力等级
    5 个油路选项
    带 1 个或 2 个压力阀阀芯
    用于压力调节的 4 种调整类型,可选(旋钮、六角套筒和保护帽、带刻度可锁定旋钮、带刻度旋钮)
    防腐蚀设计
    ZDB 和 Z2DB 型压力阀是一种采用叠加阀板设计的先导式溢流阀。
    这些阀用于限制系统压力。
    这些阀门主要由壳体和一个或两个压力阀阀芯组成。
    可通过调整类型设置系统压力。
    示例型号“VA”:
    在初始位置时阀关闭。通道 A 中的压力作用于阀芯。同时,压力还通过喷嘴施加于阀芯的弹簧负载侧并通过喷嘴施加于先导座。如果通道 A 中的压力超过弹簧上设定的值,则先导座开启。
    液压油从阀芯的弹簧负载侧、喷嘴和通道流入通道 T。所产生的压降使阀芯移动,从而打开从 A 到 T 的连接,同时维持弹簧处设定的压力。
    两个弹簧腔的先导泄油通过通道 T 于外部实现。
    德国力士乐REXROTH先导式溢流阀订货号和型号:
    R900507526 ZDB6VA1-4X/100V
    R900522027 ZDB6VA1-4X/315V
    R900406615 ZDB6VA2-4X/50V
    R900409889 ZDB6VA2-4X/100V
    R900409886 ZDB6VA2-4X/200V
    R900409893 ZDB6VA2-4X/315V
    R900909480 ZDB6VB1-42/315
    R900422214 ZDB6VB2-42/50V
    R900431401 ZDB6VB2-42/100
    R900409854 ZDB6VB2-4X/200V
    R900409896 ZDB6VB2-4X/315V
    R900586621 ZDB6VP1-4X/100V
    R900596138 ZDB6VP1-4X/200V
    R900598455 ZDB6VP1-42/315V
    R900447152 ZDB6VP1-42/200
    R900409933 ZDB6VP2-42/100V
    R900428339 ZDB6VP2-4X/200
    R900409844 ZDB6VP2-42/200V
    R900409844 ZDB6VP2-4X/200V
    R900422075 ZDB6VP2-42/315
    R900409898 ZDB6VP2-4X/315V
    R900409847 ZDB6VP2-42/50V
    R901447445 ZDB6VP2-42/315J3V
    R900411318 Z2DB6VC2-42/315V
    R900425647 Z2DB6VC2-4X/315
    R900411314 Z2DB6VD2-42/200V

    力士乐REXROTH不带电气位置反馈,不带集成电子元件 (OBE) 的先导式比例方向阀
    4WRZ
    规格 10, 16, 25, 32
    组件系列 7X
    大工作压力 350 bar
    大流量 1600 l/min
    不带集成电子元件 (OBE) 的先导式二级比例方向阀
    控制液压油的流向和流量
    通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
    用于底板安装:孔图按 ISO 4401
    辅助操纵装置,可选
    弹簧定中的控制滑板
    先导式比例方向阀型号 4WRZ(E)… 和 5WRZ(E).52…
    型号为 4WRZ(E)... 的阀门是由比例电磁铁启动的先导式四通方向阀。它们的功能是控制流动方向和流量。
    5WRZ(E)… 型阀门配有附加油口“R”(限于 NG52)。
    设置:
    阀门的基本构成包括:
    带比例电磁铁的先导控制阀
    带主控制阀芯和对中弹簧的主阀
    功能:
    线圈断电后,主控制阀芯将通过对中弹簧保持在中心位置。
    主控制阀芯由先导控制阀控制;主控制阀芯成比例移动,例如,通过启动线圈“b”。
    →控制阀芯向右移动,先导油通过先导控制阀流入压力腔,并使主控制阀芯根据电气输入信号成比例转动。
    →通过具有渐进流体特性的节流横截面,进行从 P 到 A 及从 B 到 T 的连接
    先导油可通过油口P从内部供给先导控制阀,也可通过油口 X 从外部供给先导控制阀。
    关闭线圈
    → 控制阀芯和主控制阀芯移回至中心位置
    根据阀芯位置,液压油可从P流到A,从B流到T,或从P流到B,从A流到T (R)。
    可选手动应急操作可在线圈不通电的情况下用于移动控制阀芯。
    注意:
    意外激活手动应急操作可能会导致不受控制的机器运动!
    注意:
    由于设计原理,阀内固有内部泄漏,泄漏量可能随着使用年限而增加。
    德国力士乐REXROTH电液比例阀物料号和型号:
    R900246980 4WRZ10W8-85-73/6EG24N9K4/D3M
    R901048582 4WRZE10E85-7X/6EG24N9ETK31/F1D3M
    R900617676 4WRZE10E85-7X/6EG24N9ETK31/A1D3M
    R900954650 4WRZE10W6-85-7X/6EG24ETK31/A1D3M
    R900765029 4WRZE10W6-85-7X/6EG24N9ETK31/A1D3M
    R900705138 4WRZE10W6-85-7X/6EG24N9ETK31/F1D3M
    R900961306 4WRZE10W6-85-7X/6EG24N9EK31/F1D3M
    R900751933 4WRZE10W8-50-7X/6EG24N9ETK31/F1D3M
    R900979517 4WRZE10W8-85-7X/6EG24N9ETK31/A1D3M
    R900750556 4WRZE10W8-85-7X/6EG24N9EK31/F1D3M
    R900724781 4WRZE10W8-85-7X/6EG24N9ETK31/F1D3M
    R900728586 4WRZ16W8-150-74/6EG24N9K4/D3M
    R900972872 4WRZ16W8-150-7X/6EG24N9ETK4/D3M
    R900939922 4WRZE10W6-50-7X/6EG24N9K31/F1D3V
    R901245654 4WRZE10W8-85-7X/6EG24ETK31/A1M
    R901188943 4WRZE16E150-7X/6EG24N9EK31/A1D3M
    R900975491 4WRZE16E-150-7X/6EG24N9ETK31/A1D3M
    R900727998 4WRZE16E-150-7X/6EG24N9ETK31/F1D3M
    R900727998 4WRZE16E150-74/6EG24N9ETK31/F1D3M
    R900750127 4WRZE16W8-150-7X/6EG24N9EK31/A1D3M
    R901051825 4WRZE16W8-150-7X/6EG24N9K31/F1D3M
    R900618031 4WRZE16W8-150-7X/6EG24N9K31/A1D3M
    R900941295 4WRZE16R150-7X/6EG24N9K31/A1D3V
    R901548124 4WRZE16W6-180-7X/6EG24N9K31/F1D3M
    R900727999 4WRZE16W6-150-7X/6EG24N9ETK31F1D3M
    R900717641 4WRZE16E1-150-74/6EG24N9ETK31/A1D3M
    R901048581 4WRZE32W8-360-7X/6EG24N9K31/F1D3M
    R900970810 4WRZ25E325-73/6EG24N9EK4/D3M
    R900712186 4WRZ25E325-73/6EG24N9K4/D3M
    R900973574 4WRZ25E1-325-7X/6EG24N9EK4/D3M
    R900617675 4WRZE25E220-7X/6EG24N9ETK31/A1D3M
    R900968534 4WRZ25W8-220-73/6EG24N9EK4/D3M
    R900244765 4WRZ25W6-325-7X/6EG24N9ETK4/D3M
    R901035223 4WRZE25W6-325-7X/6EG24N9ETK31/F1M
    R901072891 4WRZE25W6-325-7X/6EG24N9K31/F1D3M
    R900757604 4WRZE25W8-220-7X/6EG24N9EK31/F1D3M
    R901014940 4WRZE25W8-325-7X/6EG24N9K31/F1D3M
    R900753993 4WRZE25W8-325-7X/6EG24N9EK31/F1D3M
    R901004329 4WRZE25W8-220-7X/6EG24N9K31/F1D3M
    R900763679 4WRZ32W8-520-73/6EG24N9TK4/D3M

    力士乐REXROTH比例阀R900968534
    液压比例方向阀 4WRZ25W8-220-7X/6EG24N9EK4/D3M
    R900968534 4WRZ25W8-220-73/6EG24N9EK4/D3M
    公称尺寸 25, , 符号 W8, , 通过外部电子元件实现电气控制, , 24 VDC
    高性能范围内的工业液压阀,根据液压符号可靠控制油流方向
    滑阀
    由伺服电动机控制的
    内部先导油供应,外部先导油回油
    带减压阀
    带隐蔽式辅助驱动装置
    产品属性
    连接图    ISO 4401-08-08-05
    产品系列    4WRZ(E)
    工作压力[bar]    350
    流量[l/min]    870
    滑阀符号    符号W8
    连接类型    底板安装
    标称流量[l/min]    220
    大小    25
    驱动类型    带外部电子设备的电气
    端口数    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电子连接器    3极连接器(2+PE)
    电气连接说明    符合EN 175201-804的7极(6+PE)连接器
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
    密封    NBR
    重量[kg]    20.56

    力士乐REXROTH先导式比例方向阀4WRZ25E325-7X/6EG24N9EK4/D3M
    R900970810
    公称尺寸 25,符号 E,电气带外接电子元件,24 V DC
    高性能范围内的工业液压阀,根据液压符号可靠控制油流方向
    带隐藏式手动操作
    滑阀
    领航
    内控供油,外控回油
    带减压阀
    连接图    ISO 4401-08-08-0-05
    大压力 [bar]    350
    大体积流量 [l/min]    870
    活塞符号    符号 E
    连接类型    板式结构
    额定流量 [l/min]    325
    标称尺寸    25
    驱动类型    电气带外接电子元件
    连接数    4
    开关位置数    3
    电源电压    24 VDC
    电插头    3 针设备插头 (2 + PE)
    电气连接说明    3 针设备连接器 (2 + PE),符合 EN 175301-803
    液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
    密封    NBR
    重量 [kg]    20.44

    力士乐REXROTH液压比例方向阀 4WRZE16W8-180-7X/6EG24N9K31/A1M
    R901483053
    规格 16,符号 W8,集成电子元件,24 V DC
    高性能范围内的工业液压阀,根据液压符号可靠控制油流方向
    带隐藏式手动操作
    滑阀
    先导
    外控供油,外控回油
    不带减压阀
    连接图    ISO 4401-07-07-0-05
    大压力 [bar]    350
    大体积流量 [l/min]    460
    活塞符号    符号 W8
    连接类型    板式结构
    额定流量 [l/min]    180
    标称尺寸    16
    驱动类型    电气带集成电子元件
    连接数    4
    开关位置数    3
    电源电压    24 VDC
    电插头    7 针设备插头 (6 + PE)
    电气连接说明    7 针设备插头 (6 + PE),符合 EN 175201-804
    连接    模拟,设定值 ±10 V
    液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
    密封    NBR
    重量 [kg]    12.56

    力士乐REXROTH带电气位置反馈 (Lvdt DC/DC ±10 V) 的高频响阀
    4WRPH 6
    规格 6
    组件系列 2X
    大工作压力 315 bar
    大流量 40 l/min
    额定流量 2 … 40 l/min
    带伺服阀性能控制阀芯和套筒的直动式高频响阀
    单侧操作,四位四通故障安全位置处于关闭状态
    带电气位置反馈和位置传感器 (Lvdt DC/DC) 电子元件的控制线圈
    用于生产和测试系统的电液控制
    用于底板安装:孔图按 ISO 4401
    4WRPH6 型阀门为带电气位置反馈的具有伺服阀性能的直动式高频响阀。阀门从一侧启动,并且在停用状态时位于 4/4 故障安全位置。它们适用于生产和测试系统中的电液控制。
    德国力士乐REXROTH比例阀订货号和型号:
    0811404034 4WRPH6C3B12L-2X/G24Z4/M
    0811404035 4WRPH6C3B24L-20/G24Z4/M
    0811404036 4WRPH6C3B40L-20/G24Z4/M
    0811404039 4WRPH6C4B40L-20/G24Z4/M

    力士乐REXROTH比例阀0811404034
    液压比例方向阀 4WRPH6C3B12L-2X/G24Z4/M
    公称尺寸 6, , 符号 C3, , 通过外部电子元件实现电气控制, , 24 VDC
    工业液压阀在高性能范围内,根据液压符号可靠控制油流方向。由于内部活塞位置反馈,精度很高
    滑阀
    直接驱动
    产品属性
    连接图    ISO 4401-03-02-02-94
    产品系列    4WRPH 6
    工作压力[bar]    315
    流量[l/min]    22
    滑阀符号    符号C3
    连接类型    底板安装
    标称流量[l/min]    12
    大小    6.
    驱动类型    带外部电子设备的电气
    端口数    4.
    切换位置数量    4.
    电源电压    24伏直流电
    电子连接器    3极连接器(2+PE)
    电气连接说明    符合EN 175201-804的7极(6+PE)连接器
    符合性说明    CE–电磁兼容性2014/30/EU;RoHS指令2011/65/EU
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
    密封    NBR
    重量[kg]    2.72

    力士乐REXROTH带电气位置反馈 (Lvdt DC/DC ±10 V) 的高频响阀
    4WRPH 10
    规格 10
    组件系列 2X
    大工作压力 315 bar
    大流量 100 l/min
    额定流量 50 … 100 l/min
    带伺服阀性能控制阀芯和套筒的直动式高频响阀
    单侧操作,四位四通故障安全位置处于关闭状态
    带电气位置反馈和位置传感器 (Lvdt DC/DC) 电子元件的控制线圈
    用于生产和测试系统的电液控制
    用于底板安装:孔图按 ISO 4401
    4WRPH10 型阀门为带电气位置反馈的具有伺服阀性能的直动式高频响阀。阀门从一侧启动,并且在停用状态时位于 4/4 故障安全位置。它们适用于生产和测试系统中的电液控制。
    德国力士乐REXROTH比例阀订货号和型号:
    0811404060 4WRPH10C4B50L-20/G24Z4/M
    0811404061 4WRPH10C4B100L-20/G24Z4/M
    R901222250 4WRPH10C3B50L-20/G24K0/M-750


    力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀
    4WRPEH 6
    规格 6
    组件系列 3X
    大工作压力 350 bar
    额定流量 4 … 40 l/min
    用于 I4.0 的数字接口 IO-Link
    可靠 - 经过验证且坚固耐用的设计
    安全 - 控制阀芯的故障安全位置处于关闭状态
    节能 - 无需先导油
    高质量 - 具有伺服阀性能的控制阀芯和套筒
    灵活 - 适用于位置、速率和压力控制
     - 响应灵敏度高,滞后小
    IO-Link 接口,可选
    4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 直动式方向控制阀。
    结构
    4WRPEH 高频响阀主要包括:
    带具有伺服性能的控制阀芯和套筒的阀壳体
    带位置传感器的控制线圈(可选配电子元件保护膜)
    带模拟量或 IO-Link 接口 的集成电子元件 (OBE)(可选配减振板)
    功能
    集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下,行程线圈将被激活。由于线圈磁力发生改变,控制阀芯将扺抗弹簧进行调节。行程/控制阀芯横截面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下,电子元件调节控制阀芯抵抗弹簧至中心位置。在未激活状态下,弹簧处于松弛状态,此时弹簧长度长,阀门处于故障安全位置。
    控制线圈切断
    在以下故障情况下,集成电子元件 (OBE) 使控制线圈断电,且控制阀芯将设置为故障安全位置:
    低于小电源电压
    仅当接口为 "F1" 时:
    电流值低于小电流控制值 2 mA(包括控制值线的电缆中断(电流环))
    仅当接口为 "L1" 时:
    使能未激活,通讯中断(看门狗)
    内部 IO-Link 发生故障时
    仅当接口为 "C6" 时:
    额外释放未激活
    减振板 "D"
    减振板降低集成电子元件上的加速振幅(频率 >300 Hz)。
    注意:
    对于主要为低激励频率 (<300 Hz) 的应用,不建议使用衰减阀板。
    电子元件保护膜“-967”
    要保护集成电子元件 (OBE) 壳体中的冷凝格式,可以使用电子元件保护膜。
    建议用于空气湿度高且周期温度变化明显的外部工业标准条件(例如室外)。



    力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀
    4WRPEH 10
    规格 10
    组件系列 3X
    大工作压力 350 bar
    额定流量 50 … 100 l/min
    用于 I4.0 的数字接口 IO-Link
    可靠-经过验证且坚固耐用的设计
    安全-控制阀芯的故障安全位置处于关闭状态
    节能-无需先导油
    高质量-具有伺服阀性能的控制阀芯和套筒
    灵活 - 适用于位置、速率和压力控制
     - 响应灵敏度高,滞后小
    IO-Link 接口,可选
    4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀。
    结构
    4WRPEH 高频响阀主要包括:
    带伺服阀性能控制阀芯和套筒的阀体
    带位置传感器的控制线圈(可选配电子元件保护膜)
    带模拟接口或 IO-Link 接口的集成电子元件 (OBE)(可选配衰减阀板)
    功能
    集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下,行程线圈将被激活。由于磁力变化,该线圈需抵住弹簧调节控制阀芯。行程/控制阀芯剖面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下,电子元件扺住弹簧将控制阀芯调节到中心位置。在停用状态下,弹簧处于松弛状态,此时弹簧长度长,阀门处于故障安全位置。
    控制线圈断电
    在以下故障情况下,集成电子元件 (OBE) 使控制线圈断电,且控制阀芯将设置为故障安全位置:
    低于小电源电压
    仅当接口为 "F1" 时:
    电流值低于小电流控制值 2 mA(包括控制值线的电缆中断(电流环))
    仅当接口为 "L1" 时:
    使能未激活,通讯中断
    内部 IO-Link 发生故障时
    仅当接口为 "C6" 时:
    额外使能未激活
    衰减阀板 "D"
    衰减阀板降低集成电子元件上的加速振幅(频率 >300 Hz)。
    注意:
    不建议将衰减阀板用于主要为低频激励 < 300 Hz 的应用。
    电子元件保护膜 "-967"
    为避免在集成电子元件 (OBE) 壳体中出现冷凝液,可使用电子元件保护膜。
    建议在环境空气湿度较高以及周期性温度变化较大的非工业常见条件下使用。
    德国力士乐REXROTH比例阀订货号和型号:
    0811404816 4WRPEH10CB50P-2X/G24/K0/F1M
    R901558296 4WRPEH10CB50P-3X/M/24F1
    0811404809 4WRPEH10CB100L-2X/G24K0/A1M
    0811404817 4WRPEH10C3B100L-2X/G24K0/F1M
    0811404765 4WRPEH10CB50L-2X/G24K0/F1M
    0811404819 4WRPEH10C3B50L-2X/G24K0/F1M
    0811404821 4WRPEH10C1B100L-2X/G24K0/A1M
    R901526079 4WRPEH10C1B100L-3X/M/24A1
    0811404801 4WRPEH10C3B100L-20/G24K0/A1M
    0811404802 4WRPEH10C4B50L-2X/G24K0/A1M
    0811404808 4WRPEH10C3B50L-2X/G24K0/B5M
    0811404800 4WRPEH10C3B50L-2X/G24K0/A1M
    0811404803 4WRPEH10C4B100L-2X/G24K0/A1M
    R901411433 4WRPEH10C4B100L-30/M/24A1
    0811404806 4WRPEH10CB100L-2X/G24K0/F1M
    R901526070 4WRPEH10CB100L-3X/M/24F1
    R901493886 4WRPEH10C3B100L-3X/M/24A1
    R901544103 4WRPEH10C4B50L-3X/M/24F1-561
    R901526122 4WRPEH10C3B50L-3X/M/24F1
    R901228642 4WRPEH10C3B50L-2X/G24K0/F1V
    R901549974 4WRPEH10C3B50L-3X/V/24F1
    R901494254 4WRPEH10C4B50L-3X/M/24A1
    R901526128 4WRPEH10C5B100P-3X/M/24A1

    力士乐REXROTH比例阀R901526070
    液压比例方向阀 4WRPEH10CB100L-3X/M/24F1
    R901526070 4WRPEH10CB100L-32/M/24F1
    公称尺寸 10, , 符号 C, , 通过集成电子元件实现电气控制, , 24 VDC
    工业液压阀在高性能范围内,根据液压符号可靠控制油流方向。由于内部活塞位置反馈,精度很高
    滑阀
    直接驱动
    产品属性
    连接图    ISO 4401-05-04-05
    产品系列    4WRPEH10
    工作压力[bar]    350
    滑阀符号    符号C
    连接类型    底板安装
    标称流量[l/min]    100
    大小    10
    驱动类型    带集成电子设备的电气
    端口数    4.
    切换位置数量    4.
    电源电压    24伏直流电
    电气连接说明    符合EN 175201-804的7极(6+PE)连接器
    无线连接    模拟,指令值4…20mA
    符合性说明    CE–电磁兼容性2014/30/EU;RoHS指令2011/65/EU
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
    密封    NBR
    重量[kg]    6.78

    力士乐REXROTH比例阀R901411433
    液压比例方向阀 4WRPEH10C4B100L-3X/M/24A1
    R901411433 4WRPEH10C4B100L-30/M/24A1
    公称尺寸 10, , 符号 C4, , 通过集成电子元件实现电气控制, , 24 VDC
    工业液压阀在高性能范围内,根据液压符号可靠控制油流方向。由于内部活塞位置反馈,精度很高
    滑阀
    直接驱动
    集成电子
    线性流动特性
    产品属性
    连接图    ISO 4401-05-04-05
    产品系列    4小时10分
    工作压力[bar]    350
    流量[l/min]    120
    滑阀符号    符号C4
    连接类型    底板安装
    标称流量[l/min]    100
    大小    10
    驱动类型    带车载电子设备的电气
    端口数    4.
    切换位置数量    4.
    电源电压    24伏直流电
    电子连接器    连接器,7极(6+PE)
    电气连接说明    符合EN 175201-804的连接器7极(6+PE)
    无线连接    指令值输入±10 V
    符合性说明    CE–电磁兼容性2014/30/EU;RoHS指令2011/65/EU
    液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
    密封    NBR
    重量[kg]    6.76

    力士乐REXROTH比例阀
    4WREEM系列
    4/3比例方向阀
    直接操作,集成电子设备
    尺寸6和10
    组件系列2X
    工作压力315巴
    流量:
    90升/分钟(6通径)
    180升/分钟(10通径)
    特征
    –直接操作的比例方向阀,用于控制流向和流量大小
    –通过带有中心螺纹和可拆卸线圈的比例电磁阀进行操作
    –电气位置反馈
    –带B6接口的集成电子设备(OBE)
    –监控控制滑阀位置
    –有或没有步进功能
    –弹簧中心控制滑阀
    –对于子板安装:根据ISO 4401的端口模式
    功能
    4/3比例方向阀设计为板式直接操作装置。操作由带中心螺纹和可拆卸线圈的比例电磁阀实现。
    电磁阀由内部电子设备控制。
    在4WREEM...版本中,该阀门配备了sym-metric阀芯重叠,并具有操作方向和阀芯中心位置监测功能。
    此外,4WREEM...J…模型具有阶跃函数来补偿这种重叠。这意味着滑阀重叠会很快通过。该阀门主要用于具有高安全要求的机器,例如液压机控制。
    该阀门主要由以下部分组成:
    –带连接面的外壳
    –带压缩弹簧的控制滑阀
    –带中心螺纹的电磁阀
    –位置传感器
    -集成电子
    功能说明:
    –在电磁阀断电的情况下,压缩弹簧将控制滑阀置于中心位置
    –通过控制比例电磁阀直接操作控制滑阀
    →控制滑阀向左的位移与电气输入信号成比例
    →通过具有渐进流动特性的孔板型横截面从P连接到A,从B连接到T
    –关闭电磁阀“b”
    →压缩弹簧使控制滑阀回到中心位置
    如果没有可用的启用信号,则输出级被锁定,阀门不起作用。输出级的操作准备情况可以通过引脚8查询。如果电源电压故障或没有可用的指令值,则阀控制滑阀通过定心弹簧保持在中心位置。在E滑阀的此位置:A、B、P和T被阻断,在W滑阀中:A和B连接到T。
    监控功能:
    –通过感应式位置传感器监测控制滑阀位置
    -集成电子设备的输出信号可以通过外部安全控制进行评估,以检测阀门的任何故障
    –通过关闭释放电压来阻断电源输出级
    注意:根据EN13849,不允许关闭!
    –输出级通过启用输入启用。
    状态信息通过8发送
    –将信号引出到连接器的信号输出引脚9、引脚10和引脚11
    当超过阈值(+Xw和-Xw)时,触发逻辑开关状态信号
    –在监控功能的高级控制中使用开关信号
    用作安全相关部件的先决条件
    液压回路:
    –整个控制必须符合与应用相关的标准要求,例如EN693、EN12622或EN13849
    –如果调用安全功能或控制检测到错误,关闭电源电压(引脚1和引脚2)和释放(引脚3)必须导致阀门关闭
    –滑阀位置传感器倒置时,不得垂直操作阀门
    注意!
    由于设计原理,内部泄漏是阀门固有的,在整个生命周期内可能会增加。
    油箱管路不得排空。在相应的安装条件下,需要安装预加载阀(预加载压力约为2巴)。
    技术数据(对于这些参数之外的应用,请咨询我们!)
    一般的
    通径6 10
    重量kg 2.4 6.5
    安装位置水平,不得垂直安装
    环境温度范围  –20至+50°C
    储存温度范围  –20至+80°C
    MTTFd值符合EN ISO 13849 150年1)
    液压(使用HLP46测量,ϑ油=40°C±5°C)
    大运行压力
    –端口A、B、P  315bar
    –端口T  210bar
    Δp=10 bar l/min时的额定流量qV nom 4、8、16、32  ; 25、50、75
    大允许流量 90l/min 180l/min
    大允许零流量pe=100巴  ≤0.3l/min  ≤0.6l/min
    液压油温度范围 –20至+80°C(推荐为+40至+50)
    粘度范围  20至380mm2/s(推荐30至46)
    液压系统的大允许污染程度,符合ISO 4406(c)的清洁度等级的流体 Class 20/18/15
    滞后率≤0.1%
    反转范围≤0.05%
    响应灵敏度≤0.05%
    液压变化时的零点漂移 <0.15%/10 K
    流体温度和工作压力 <0.1%/100巴
    液压系统中必须遵守为部件规定的清洁度等级。有效的过滤可以防止故障,同时延长组件的生命周期。
    电气技术数据
    电源电压
    标称电压 24VDC
    下限值 19VDC
    上限值 35VDC
    放大器的电流消耗 大2.0A+开关输出负载
    冲击电流 3.0A+开关输出负载
    指令值输入电压输入“B6”V±10,Re=100 kΩ
    指令值输出  ±10V
    占空比  100%
    高线圈温度  高达150°C
    防护等级符合DIN 40050 IP 65,带安装和锁定的插入式连接器
    电气连接,配合连接器(尺寸单位为毫米)
    根据DIN EN 175201-804单独订购材料号为R900752278(塑料版)的配对连接器,一个直径为12至14毫米的电缆。
    根据DIN EN 175201-804单独订购材料号为R900884671(塑料版)的配对连接器,两个直径为6至8毫米的电缆。
    德国力士乐REXROTH比例阀订货号和型号:
    R900707192 4WREEM6E32-2X/G24K34/B6V
    R901037664 4WREEM6W1-32-2X/G24K34/B6V
    R901037664 4WREEM6W1-32-22/G24K34/B6V
    R900778032 4WREEM6E16J-2X/G24K34/B6V-735
    R901008707 4WREEM10W75-21/G24K34/B6V
    R901084068 4WREEM10R3-75-2X/G24K34/B6V
    R901090746 4WREEM10E1-75-2X/G24K34/B6V

    力士乐REXROTH液压比例方向阀
    R900707192 4WREEM6E32-2X/G24K34/B6V
    R900707192 4WREEM6E32-22/G24K34/B6V
    公称尺寸 6, , 符号 E, , 通过集成电子元件实现电气控制, , 24 VDC
    高性能范围内的工业液压阀;根据液压符号可靠控制油流方向;通过内部活塞位置反馈实现高精度
    滑阀
    直接驱动
    产品属性
    连接图    ISO 4401-03-02-0-05
    产品系列    4WREEM6,10
    工作压力[bar]    315
    流量[l/min]    80
    滑阀符号    符号E
    连接类型    底板安装
    标称流量[l/min]    32
    大小    6.
    驱动类型    带集成电子设备的电气
    端口数    4.
    切换位置数量    3.
    电源电压    24伏直流电
    电子连接器    连接器,12极(11+PE)
    电气连接说明    符合EN 175201-804的7极(6+PE)连接器
    无线连接    模拟,指令值±10 V
    液压油    HL,HLP
    密封    FKM
    重量[kg]    2.54

    力士乐REXROTH比例伺服阀测试装置维修箱
    集成电子设备(OBE)
    VT-VETSY-1型
    组件系列1X
    维修箱
    -测试设备、24V电源单元、连接电缆和适配器
    测试设备
    -适用于具有集成电子设备和±15V或+24V工作电压的比例伺服阀的控制和功能测试
    -使用比例伺服阀简化液压系统的调试和故障排除
    测试设备类型VT-VET-1-1X
    该测试装置适用于具有集成电子设备和±15V或+24V工作电压的比例伺服阀的控制和功能测试。操作模式
    -外部操作→ 将操作电压和命令值从控制柜回路输入到阀门
    -内部/外部操作→ 通过测试设备预设命令值;控制柜的工作电压
    -内部操作→ 通过单独的电源单元提供工作电压;通过测试设备预设命令值
    -通过BNC插座预设命令值→ 工作电压可选
    注意:
    试验装置只能由熟悉装置、阀门和液压系统的人员使用。通过相应的设置,它将忽略来自系统的控制信号。如果在控制方面采取了安全预防措施,则这些预防措施无效。
    功能、操作说明
    电压供应
    根据阀门所需的工作电压,测试装置可以提供+24 V或±15 V。
    为此,在调试之前,必须相应地设置“电源选择器”转换开关。
    内部DC/DC转换器为内部命令值预设创建所需的辅助电压±15 V。
    “电源选择器”选择器开关将内部参考电势L0切换到相关的外部接地。
    滑阀位置“+24 V”→ 输入引脚B=参考电势
    滑阀位置“±15V”→ 输入引脚C=参考电势
    连接
    -输入连接器ES和4mm输入插座
    左侧的输入连接器ES用于连接来自控制装置或控制柜的连接电缆。根据操作元件的设置(请参阅操作和显示元件),左侧的4毫米插座直接连接到输入连接器的引脚
    ES。
    因此,来自控制器的所有信号都可以在插座处测量。
    对于测试装置和阀门的操作,必须提供必要的工作电压+24 V或±15 V(取决于阀门类型)。
    如果控制柜侧还没有工作电压,可以在输入连接器ES处连接相应的电源单元。
    -输出插座AB(16)和4mm输出插座
    右侧的输出插座AB(16)用于连接阀门。右侧的4mm插座直接与输出插座AB(16)的引脚连接。
    因此,所有进出阀门的信号都可以在4毫米插座处测量。
    通过短路连接器,连接电缆的每一根电线都可以分开,例如用于电流测量。
    -BNC插座
    在BNC插座处,可以通过标准化的50Ω电缆输入外部生成的命令值信号。
    在这方面,“设定点选择器”命令值开关将切换到“BNC”位置。
    -PE插座
    PE插座直接连接到输入连接器ES(1)的PE连接。输出插座AB(16)没有PE连接。
    主要技术指标(对于超出这些值的应用,请咨询我们!)
    工作电压
    转换
    “电源选择器”
    -“24V”滑阀位置V 24+40%-20%
    -“±15V”滑阀位置V±15; ±10%
    测试装置A的电流消耗为0.1
    测试24V比例阀或高响应阀A 6时,输入连接器ES和输出插座AB的引脚A和B的大载流能力
    输入
    输入连接器ES
    -引脚E和D处的命令值:根据阀门规格
    -引脚C处的启用信号(24V操作)
    未激活V 0…10
    激活V 16…UB
    输出插座AB
    -引脚F处的实际值:根据阀门的实际输出值
    BNC插座V 0…±10
    附件
    VT-VETNT-3-1X/G24型电源装置(包含在交付范围内)
    工作台电源单元90…264 VAC;+24 VDC,3.75 A(材料编号R900739627)
    电源单元的电源连接器适用于德国和许多欧洲国家的插座。
    技术数据
    工作电压VAC 90…264;47…63赫兹
    电流消耗A 1.2
    保险丝电子过载保护
    输出电压VDC 24±1V;3.75A
    干线长度m约1.5
    到测试装置的线路长度m约1.5
    尺寸(宽x高x深)毫米139 x 61 x 36
    重量kg 0.46
    连接电缆类型VT-VETK-1-1X(交付范围内包括2个单元)
    测试装置VT-VET-1-1X和带集成电子设备的比例伺服阀(电气连接订购代码为“K9”和“K31”的阀门)之间的连接电缆(材料编号R900575335)
    技术数据
    符合DIN EN 175201-804的阀口配合连接器
    测试设备端口连接器MS3101A 14S 6P
    连接电缆长度m3
    重量kg 0.3
    附件
    适配器电缆类型VT-VETAK-1-1X(包含在交付范围内)
    测试装置VT-VET-1-1X和带集成电子设备的比例伺服阀(电气连接订购代码为“K17”的阀门)之间的适配器电缆(材料编号R900943189)
    技术数据(对于这些参数之外的应用,请咨询我们!)
    阀口配合接头VG 95328
    测试设备端口连接器MS3101A 14S 6P
    连接电缆长度m3
    重量kg 0.3
    力士乐REXROTH比例伺服阀测试装置维修箱订货号和型号:
    R901049737 VT-VETSY-1-1X/1-2-1-1-0

    力士乐REXROTH带电气位置反馈的直动式比例方向阀作为控制系统的先导控制阀
    SY(H)DFE 的先导控制阀。
    VT-DFP.
    组件系列 2X, 1X
    用带电气反馈的比例电磁铁操纵
    控制电子元件:
    VT-DFP 适用于 SY(H)DFE1
    -外部控制电子元件 VT 5041-3X
    控制电子元件:
    VT-DFPE 适用于 SY(H)DFEE
    -集成式,模拟
    控制电子元件:
    VT-DFPC 适用于 SY(H)DFEC
    -集成式,带 CAN 总线接口的数字电子元件
    控制电子元件:
    VT-DFPn 适用于 SY(H)DFEn
    -集成式,带 CAN 总线接口的数字电子元件,用于变速操作
    控制电子元件:
    VT-DFPD 适用于 SY(H)DFED
    -集成式,带以太网总线接口的数字电子元件,用于变速操作
    控制电子元件:
    VT-DFPF 适用于 SY(H)DFEF
    -集成式,带以太网总线接口的数字电子元件
    始终屏蔽控制值和实际值电缆。
    与天线或无线电发射源之间的距离必须至少为 1 m。
    切勿在电力线路附近铺设信号线。
    有关控制系统 SY(H)DFE 的补充注意事项请参见操作说明。
    配件
    SYDFE1系列配件
    外部控制电子元件 VT 5041-3X/1 没有功率限制,不带摆动角显示
    R901236404
    外部控制电子元件 VT 5041-3X/2 没有功率限制,不带摆动角显示
    R901263598
    外部控制电子元件 VT 5041-3X/3 没有功率限制,不带摆动角显示
    R901196678
    线圈插头的连接插头
    R901017011
    阀门位置传感器的连接插头
    R900023126
    泵位置传感器的连接插头
    R900013674
    压力传感器 HM 20-2X,测量范围 315 bar (4 -20 mA)
    R901342029
    压力传感器 HM 20-2X,测量范围 315 bar (0.1 -10 V)
    R901342030
    板卡插槽 VT 3002-1-2X/32D
    R900020153
    紧凑型电源设备 VT-NE32-1X
    R900080049
    SYDFEE, SYDFEC, SYDFEN系列配件
    不用电缆进行对中连接 X1 的 12 极连接插头(装配件组件)
    R900884671
    用电缆线组 2 x 5 m 进行对中连接 X1 的 12 针连接插头
    R900032356
    用电缆线组 2 x 20 m 进行对中连接 X1 的 12 针连接插头
    R900860399
    压力传感器 HM 20-2X,测量范围 315 bar (4 -20 mA)
    R901342029
    压力传感器 HM 20-2X,测量范围 315 bar (0.1 -10 V)
    R901342030
    压力传感器 HM 20-2X,测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆
    R901342038
    测试设备 VT-PDFE-1-1X/V0/0
    R900757051
    紧凑型电源设备 VT-NE32-1X
    R900080049
    SYDFEC 和 SYDFEN配件
    不带串行接口的笔记本电脑 USB 串行转换器 VT-ZKO-USB/S-1-1X/V0/0
    R901066684
    用于在接口 X2 处连接 Win-PED PC (RS232) 的电缆,长度 3 m
    R901156928
    用于 WIN-PED PC (RS232) 同步连接的 T 型连接器及在连接器 X2 处使用压力传感器
    R901117164
    用于接口 X3 的连接插头,M12,直通式,可单独连接,5 针,有屏蔽,A 编码,电缆直径 6 -8 mm
    R901076910
    用于将计算机连接到 CAN 总线系统的转换器 USB/CAN 总线
    R901071963
    将 CAN 总线/X3 连接到 CAN 总线转换器 (D-Sub) 的电缆
    R901152127
    SYDFED配件
    不用电缆进行对中连接 XH4 的 12 极连接插头(装配件组件)
    R900884671
    用电缆线组 2 x 5 m 进行对中连接 XH4 的 12 针连接插头
    R900032356
    用电缆线组 2 x 20 m 进行对中连接 XH4 的 12 针连接插头
    R900860399
    压力传感器 HM 20-2X,测量范围 315 bar (4 -20 mA)
    R901342029
    压力传感器 HM 20-2X,测量范围 315 bar (0.1 -10 V)
    R901342030
    压力传感器 HM 20-2X,测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆
    R901342038
    测试设备 VT-PDFE-1-1X/V0/0
    R900757051
    M12 到 RJ45(连接 X7E1 和 X7E2)的以太网连接电缆,附加信息类型名称 RKB0044/003,0
    R911343806
    SYDFEF系列配件
    不用电缆(装配件组件)进行对中连接 XH1 的 6 针连接插头
    R900021267
    用电缆线组 3 m 进行对中连接 XH1 的 6 针连接插头
    R901420483
    用电缆线组 5 m 进行对中连接 XH1 的 6 针连接插头
    R901420491
    用电缆线组 10 m 进行对中连接 XH1 的 6 针连接插头
    R901420496
    压力传感器 HM 20-2X,测量范围 315 bar (4 -20 mA)
    R901342029
    压力传感器 HM 20-2X,测量范围 315 bar (0.1 -10 V)
    R901342030
    压力传感器 HM 20-2X,测量范围 315 bar (0.5 -5 V) 带 0.5 m 电缆
    R901342038
    M12 到 RJ45(连接 X7E1 和 X7E2)的以太网连接电缆,附加信息类型名称 RKB0044/003,0
    R911343806




    力士乐带集成电子元件 (OBE) 或外部控制电子元件的先导式比例方向插装阀
    2WFC; 2WFCE
    温度范围  -20 … +60℃
    大工作压力  420bar
    大回流压力  100bar
    建议粘度范围  20 … 100mm²/s
    二位二通型号
    强度:
    -油压阻力高为 420 bar
    -高耐振度(符合 DIN EN60068-2)
    -环境温度高为 +60 °C
    度:
    -响应灵敏度高,滞后低
    可靠性:
    -质量高,设计成熟
    标准化:
    -安装尺寸符合 ISO 7368
    -连接器/接口
    柔性:
    -可与压力补偿器连接,可提供压力补偿流量控制
    安全性:
    -断电、电缆中断或断开选通后,会进入主级故障安全位置
    设置
    2WFCE 型先导式比例方向阀基本构成包括:

    主级
    带比例电磁铁的先导控制阀
    带位置传感器和模拟接口的集成电子元件
    集成电子元件 (OBE) 将控制值与主级 控制阀芯的位置理论值进行比较。在存在控制偏差的情况下,先导控制阀将激活控制线圈。以此调节控制阀芯。根据控制偏差的不同,主级 控制腔或者以先导油(主级已关闭)加压,或者已卸载(主级已打开)。控制偏差修正前,将通过控制值成比例地控制行程及节流孔横截面。
    为保证正常运行,必须遵守以下条件:
    流向 A → B(X 连接到 A)
    流向 B → A(X 连接到 B)
    电源电压故障
    如果小电源电压发生故障或低于小电源电压,则启用将断开(接口 B1 和 G1)且在线圈导线电缆中断情况下,集成电子元件 (OBE) 将断开先导控制阀线圈的电源。主级控制阀芯 通过油口 X 处可用压力和主级弹簧力安全移动至其阀座位置并阻塞 A 和 B 之间的油液流动。
    流量控制功能
    先导式比例方向阀可与压力补偿器配合使用以提供压力补偿流量控制。
    集成电子元件 (OBE)
    功能
    1. 接通程序/故障特性
    施加 24  V 的电源电压之后,如果满足以下条件,则电子元件将准备就绪:
    电源电压 UB > 18 V DC
    线圈连接未中断
    控制值线未中断且控制值 > 2.7 mA(仅指接口“G1”)
    如果上述条件中有一个未得到满足,则控制器和输出级断路,并将插脚 11 (仅指接口“B1”和“G1”)的“准备就绪”信号设置为 0 V。
    2. 理论值输出信号
    电气接口“A1”(插脚 F)和“B1”(插脚 6)
    “A1”:0.35 V ... +10 V 对应于 0 % ... 100 % 的阀门开口;当理论值 < -2.5 V 时,节流阀芯处于阀座位置
    “B1”:0 V ... +10 V 对应于 0 % ... 100 % 的阀门开口;当理论值 < -1.5 V 时,节流阀芯处于阀座位置
    电气接口“G1”(插脚 6)
    4 mA ... +20 mA 对应于 0 % ... 100 % 的阀门开口;当理论值 < 2.7 mA 时,节流阀芯处于阀座位置
    注意:
    电子元件接口“A1”
    在开口方向:若控制值 ≥ 0.5 V 时,则启用阀门
    在闭合方向:控制值 ≤ 0.3 V 时(“阀座上”),阀门停用
    在开口方向的电气接口“B1”和“G1”:
    若已设置使能插脚 3,控制值 > -1 V(“B1”)或 > 2 mA(“G1”),则启用阀门
    在闭合方向:若未设置插脚 3,控制值 < -1 V(“B1”)或 < 2 mA(“G1”)(“阀座上”),则停用阀门
    德国力士乐REXROTH比例流量阀订货号和型号:
    R901451532 2WFC16S125L-1X/M/K4
    R901451532 2WFC16S125L-10/M/K4
    R901451941 2WFC25S220L-1X/M/K4
    R901451939 2WFC25S140Q-10/M/K4
    R901451944 2WFC32S320L-1X/M/K4
    R901451948 2WFC40S500L-1X/M/K4
    R901451952 2WFC50S1000L-1X/M/K4
    R901436211 2WFCE16S160L-1X/M/24G1
    R901436210 2WFCE16S160L-1X/M/24B1
    R901436207 2WFCE16S160L-1X/M/24A1
    R901424816 2WFCE16S125L-1X/M/24B1
    R901424816 2WFCE16S125L-10/M/24B1
    R901430244 2WFCE16S125L-1X/M/24G1
    R901387450 2WFCE16S125L-1X/M/24A1
    R901430247 2WFCE25S220L-1X/M/24G1
    R901388124 2WFCE25S220L-1X/M/24A1
    R901388124 2WFCE25S220L-10/M/24A1
    R901436213 2WFCE25S330L-1X/M/24A1
    R901388127 2WFCE32S320L-1X/M/24A1
    R901388127 2WFCE32S320L-10/M/24A1
    R901430250 2WFCE32S320L-1X/M/24G1
    R901430249 2WFCE32S320L-1X/M/24B1
    R901436317 2WFCE40S940L-1X/M/24A1
    R901436317 2WFCE40S940L-10/M/24A1
    R901388128 2WFCE40S500L-1X/M/24A1
    R901430258 2WFCE40S500L-1X/M/24G1
    R901436319 2WFCE40S940L-1X/M/24B1
    R901388132 2WFCE50S1000L-1X/M/24A1
    R901430271 2WFCE50S1000L-1X/M/24B1
    R901430271 2WFCE50S1000L-10/M/24B1
    R901436328 2WFCE50S1500L-1X/M/24G1
    R901436328 2WFCE50S1500L-10/M/24G1
    R901436321 2WFCE50S1500L-1X/M/24A1
    R901436326 2WFCE50S1500L-1X/M/24B1
    R901425071 STW0271-10/3WRCE40V000L-SG24K31C1M-106
    0811402614 FESX32CA-1X/320LZ4M
    0811402620 FESX40CA-1X/500LZ4M
    0811402622 FESXE40CA-1X/500LK0B1M

    力士乐REXROTH比例节流阀
    R901430247 2WFCE25S220L-1X/M/24G1
    规格 25,A → B,B → A,集成电子元件,24 V DC
    高性能范围内的工业液压阀。可靠的油流控制,以命令值信号。由于内部活塞位置反馈,精度很高
    滑阀
    先导式操作
    产品属性
    连接图 ISO 7368-BB-08-2-A
    产品系列 2WFC(E)
    工作压力[bar] 420
    滑阀符号 A→B,B→A
    连接类型 插装阀
    标称流量[l/min] 220
    尺寸 25
    驱动类型 集成电子设备的电气
    端口数量 2.
    切换位置数量 2.
    电源电压 24伏直流电
    电气连接器 连接器,12极(11+PE)
    电气连接说明 连接器12极(11+PE)符合EN 175201-804标准
    连接性 模拟,指令值4…20mA
    符合性说明 CE–电磁兼容性2014/30/EU
    液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
    密封 NBR
    重量[kg] 3.78

    力士乐REXROTH节流控制
    R901388124 2WFCE25S220L-1X/M/24A1
    R901388124 2WFCE25S220L-10/M/24A1
    规格 25,A → B,B → A,集成电子元件,24 V DC
    高性能范围内的工业液压阀。可靠的油流控制,以命令值信号。由于内部活塞位置反馈,精度很高
    滑阀
    先导式操作
    产品属性
    连接图
    ISO 7368-BB-08-2-A
    产品系列 2WFC(E)
    工作压力[bar] 420
    滑阀符号 A→B,B→A
    连接类型 插装阀
    标称流量[l/min] 220
    尺寸 25
    驱动类型 集成电子设备的电气
    端口数量 2.
    切换位置数量 2.
    电源电压 24伏直流电
    电气连接器 连接器,7极(6+PE)
    电气连接说明 符合EN 175201-804的连接器7极(6+PE)
    连接性 模拟,命令值0…10 V
    符合性说明 CE–电磁兼容性2014/30/EU
    液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
    密封 NBR
    重量[kg] 3.78
    力士乐溢流阀R900428339 ZDB6VP2-42/200
  • 留言
    标  题: *(必填)
    内  容: *(必填)
    联系人:
    邮  箱:
    手  机:
    固  话:
    *(必填)
    公  司: *(必填)
    地  址: *(必填)
  • 关于广告法
