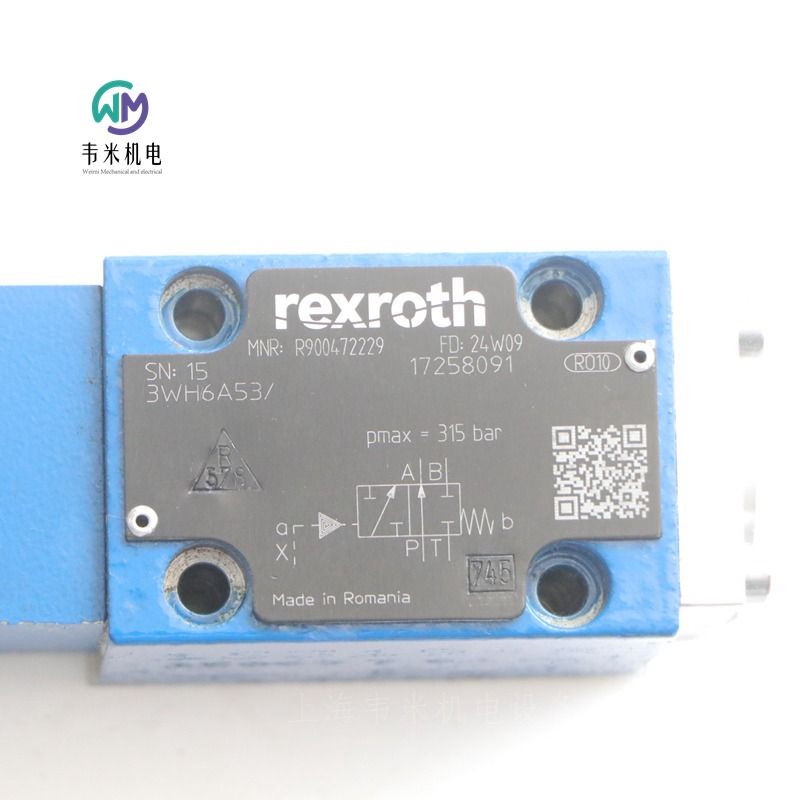

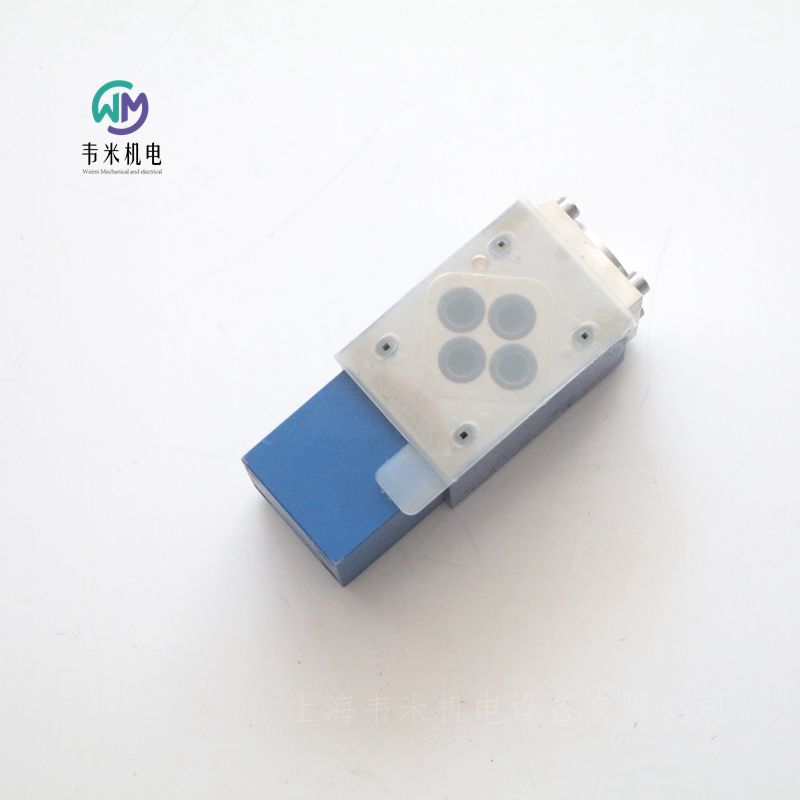

力士乐液压阀R900472229 3WH6A53/，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

力士乐REXROTH液压方向短管阀 3WH6A5X/
R900472229 3WH6A53/
公称尺寸 6，符号 A，液压操作
液压  阀门  方向阀  换向阀  液压方向短管阀
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向。
连接图    ISO 4401-03-02-0-05
产品系列    WH,P.6
工作压力. [bar]    315
体积流量 [l/min]    60
活塞符号    符号 A
连接类型    底板安装
标称尺寸    6
驱动类型    通过液压致动
连接数    3
开关位置数    2
电气连接说明    3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封件    NBR
重量 [kg]    1.26

力士乐REXROTH带流体启动的三位四通，二位四通和二位三通方向阀
类型 WP，WH
规格 6
组件系列 6X（WP），5X（WH）
工作压力 315 bar [4569 psi]
流量 60 l/min [15.8 US gpm]
特点
-直动式方向滑阀
-启动类型：
气动（WP，WPZ）
液压（WH，WHZ）
-符合 DIN 24340 形式 A 的油口安装面（不带定位孔）
-符合 ISO 4401-03-02-0-05 和 NFPA T3.5.1 R2-2002 D03的油口安装面（带定位孔）
-符合样本 45052 的底板（单独订购）
功能
概述
类型为 WP 和 WH 的阀是带流体逻辑启动的方向滑阀。这些阀控制流体的启动，停止和方向。这些方向阀的基本构成为壳体，一个或两个启动元件（液压，气动启动液压缸），控制阀芯和一个或两个复位弹簧。用于控制的连接以径向（型号 "WP"，"WH"）或轴向（型号 "WPZ"，"WHZ"）方式排列。在断电情况下，控制阀芯由复位弹簧固定在中心位置或初始位置（除了脉冲阀芯）。
控制阀芯借助启动元件移动到所需阀芯位置。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，就需要使用节流插件。
它插在方向阀的通道 P 中。
不带带有制动器的弹簧复位，
型号 ..OF/..
带液压或气动启动的方向阀还可作为带制动器的 2 阀芯位置阀提供。如果使用带制动器的启动元件，则每个阀芯位置均可锁定。
不带弹簧复位，
型号 ..O/..
如果使用不带复位弹簧且不带制动器的启动元件，在断电情况下将不会给出一个定义的阀芯位置。
技术数据
安装位置  任意
环境温度范围
–30 至 +80℃[–22 至 +176]（NBR 密封件）
–20 至 +80℃ [–4 至 +176]（FKM 密封件）
工作压力
油口 A，B，P  315bar
油口 T  160bar
流量  60l/min
粘度范围  2.8 至 500mm²/s
切换频率  72000  1/h
性能限制
注意！
由于粘性效应，阀的切换功能取决于过滤过程。为实现指定的允许流量值，我们建议使用 25 µm 的全流过滤。作用于阀内的液动力同样会影响流量性能。
使用四通阀，指定的流量数据适用于具有 2 个流动方向的正常运行（例如，从 P 至 A 并同时从 B 至 T 回流）。如果在临界情况下仅有一个流动方向可用，允许的流量会显著降低（例如，由于连接 A 或 B 堵塞，将四通阀作为三通阀使用时）。
德国力士乐REXROTH方向阀订货号和型号：
R900472229 3WH6A5X/
R900472230 3WH6B5X
R900416324 4WH6EA5X/
R900424850 4WH6E5X//V
R900413031 4WH6G5X

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐REXROTH比例溢流阀R901358181
比例溢流阀 DBEME10-7X/100YG24K31A1M
R901358181 DBEME10-70/100YG24K31A1M
公称尺寸 10, , P → T，P → Y, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力额定值100巴
模拟电路
产品属性
连接图    ISO 6264
产品系列    DBEM（E）
工作压力[bar]    350
流量[l/min]    700
滑阀符号    P→T，P→Y
连接类型    底板安装
大小    10
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，命令值0…10 V
符合性说明    CE–电磁兼容性2014/30/EU
液压油    HL、HLP、HETG、HFC
密封    NBR
重量[kg]    4.62

力士乐REXROTHR901335395
比例溢流阀 DBEME20-7X/100YG24K31A1V
R901335395 DBEME20-71/100YG24K31A1V
公称尺寸 20, P → T，P → Y, 通过集成电子元件实现电气控制, 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
阀座
由伺服电动机控制的
压力额定值100巴
模拟电路
产品属性
连接图    ISO 6264
产品系列    DBEM（E）
工作压力[bar]    350
流量[l/min]    700
滑阀符号    P→T，P→Y
连接类型    底板安装
大小    20
驱动类型    带车载电子设备的电气
端口数    4.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的7极（6+PE）连接器
无线连接    模拟，命令值0…10 V
液压油    HL、HLP、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    5.46

力士乐REXROTH比例溢流阀 DBEME10-7X/315YG24K31A1M
R901344448 DBEME10-71/315YG24K31A1M
规格 10，P → T，集成电子元件，24 V DC
高性能范围内的工业液压阀。对设信号进行可靠的压力释放。
先导式
锥座设计的连续压力阀
压力 [bar]    350
活塞符号    P → T
连接类型    板材结构
标称尺寸    10
驱动类型    电气带集成电子元件
连接数    2
开关位置数    2
电源电压    24 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
连接    模拟，设定值 0 … 10 V
符合性说明    CE - 电磁兼容性 2014/30 / EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    4.66

力士乐REXROTH直动式比例溢流阀，不带/带集成电子元件（OBE）
型号 DBET 和 DBETE
规格 6
组件系列 6X
工作压力 420 bar
流量 2 l/min
-用于限制系统压力的直动式操作阀
-通过比例线圈起动
-带对中螺纹和可拆卸线圈的比例线圈
-用于底板安装:
底板油口符合 ISO 4401-03-02-0-05 标准
-型号 DBETE 集成电子元件（OBE）:
控制值/压力特性曲线的低制造公差
-型号 DBET 外部控制电子元件
模块化设计的放大器，欧洲板卡格式以及插头式放大器
独立可调的上下斜坡
可微调控制值/压力特性曲线
附件（不包括在供货范围内）
– 符合数据表 RC 45052 的 NG6 型号底板
G 341/01（G1/4），材料编号 R900424447
G 341/60（G3/8），材料编号 R901027119
– 型号 DBET 的外部控制:
模块化设计的模拟放大器 VT-MSPA1-1-1X/V0/…，符合数据表 RC 30223
数字放大器 VT-VSPD-1-2X/V0/.-0-1 采用符合数据表 RC 30523 的欧洲板卡格式
模拟放大器 VT-VSPA1-2-1X/V0/… 采用符合数据表 RC 30115 的欧洲板卡格式
作为插头式放大器的模拟放大器VT-SSPA1-1-1X/V0/0-24，符合数据表 RC 30265 限制：没有对控制值/压力特性曲线，更高滞环及反向死区进行线性化
– 配合连接器
用于 DBET：符合 DIN EN 175301-803 标准，材料标准编号 R901017011
用于 DBETE：符合 DIN EN 175201-804 标准，材料编号 R900021267 或 R900223890
功能
一般表述
类型 DBET 的比例溢流阀属于座阀设计的远程控制阀，用于限制系统压力。通过带对中螺纹和可拆卸线圈的比例线圈进行起动。线圈的内腔与油口 T 或 Y 连接，并装满液压油。这些阀可根据电气控制值对要限制的系统压力进行无级调节。
阀主要由外壳，比例线圈，阀座以及阀芯组成。
基本原理
要调节系统压力，应向控制电子元件提供控制值。根据该控制值，电子元件将电流施加到电磁线圈。比例线圈将电流转换为机械力，机械力通过电枢柱塞作用到阀芯。阀芯被压到阀座上，油口 P 和 T 或 Y 之间的连接关闭。当作用于阀芯上的液压力等于磁力时，阀门通过提起阀芯使其离开阀座来调节设定的压力，从而使液压油从油口 P 流向 T 或 Y。如果控制值为零，控制电子元件仅施加小控制电流于比例线圈，从而产生小压力。
型号 DBETE – 带集成电子元件（OBE）
在功能和设计方面，这些阀对应于型号 DBET。另外，在比例线圈上具有带控制电子元件的外壳。 电源和控制值电压施加于组件插头。
在出厂中已按照低制造公差对控制值/压力特性曲线进行了微调。
技术数据
型号 DBET ；DBETE
重量  2.0kg； 2.15
安装位置 可选
存储温度范围  –20 至 +80°C
环境温度范围 °C –20 至 +70°C； –20 至 +50°C
液压（用 HLP 46 测量；ϑ油 = 40 °C ± 5 °C）
工作压力 油口 P 420bar
压力设定  50...420bar
回流压力 油口 T 或 Y  分别施加零压力至油箱
流量  2l/min
液压油  符合 DIN 51524 规定的矿物油（HL，HLP）
液压油温度范围  –20 至 +80°C
粘度范围  20 至 380mm2/s，优为 30 至 46mm2/s
液压油大允许污染度 - 符合 ISO 4406(c）规定的清洁度等级  等级 20/18/15 2
滞环 小于压力设定的 4 %
反向死区  小于压力设定的 0.5 %
响应灵敏度  小于压力设定的 0.5 %
线性（流量 0.8 l/min）  设定压力的 ±3 %
控制值/压力特性曲线的容差为 0.8 l/min；增加的压力
控制值为 20% 时  小于压力设定的 ±1.5 %
控制值为 100 % 时  小于压力设定的 ±5 %；小于压力设定的 ±1.5 %
阶跃响应（Tu + Tg）0 → 100 % 及 100 % → 0管路容积 < 20 cm3; qV = 0.8 l/min   80ms（视系统而定！）
电气
线圈小电流  ≤ 100mA
线圈大电流  1600 ± 10 %mA
电磁线圈电阻
20 °C 时的低温值  5.5Ω
高温值  8.05Ω
占空比  100%
电气，集成元件（OBE）
电源电压
标称电压  24VDC
下限值  21VDC
上限值  35VDC
电流消耗  ≤ 1.5A
要求的保险丝   2A，慢速熔断
输入
电压  0 至 10V
电流  4 至 20mA
输出 实际电流值  1 mV 1mA
符合 EN 60529 的阀防护类型   IP 65，带安装和锁定配合连接器
电气连接
型号 DBET
配合连接器（黑色）符合 DIN EN 175301-803材料编号 R901017011（另外单独购买）
型号 DBETE
组件插头引脚 触点 接口 “A1” 的引脚 接口 “F1” 的引脚
电源电压 A 24 VDC（u（t）= 21 V 至 35 V）；/大≤ 1.5 A
B 0 V
实际值参考电位 C 参考触点 F；0 V 参考触点 F；0 V
差分放大器输入 D 0 至 10 V；RI = 100 kΩ 4 至 20 mA；RI = 100 Ω
E 控制值参考电位
测量输出（实际值） F 0 至 1.6 V 实际值（1 mV 1 mA）负载电阻 > 10 kΩ
保护性接地导线 PE 连接至线圈和阀体
符合 DIN EN 175201-804 的配合连接器，电缆截面的焊接触点为 0.5 至1.5 mm2
塑料型号， 材料编号 R900021267（另外单独购买）
金属型号，材料编号 R900223890 （另外单独购买）
电气连接
型号 DBETE 的连接电缆
 – 建议：6 线，0.75 或 1 mm2 加保护性接地导线和屏蔽
 – 仅在供电侧将屏蔽连接到 PE
 – 允许长度为 100 m
电源设备的电源电压取决于供电电缆的长度。
型号 DBETE 的集成电子元件（OBE）
功能
通过连接 A 和 B 为电子元件提供电压。控制值作用于差分放大器连接 D 和 E。
借助于特性曲线生成器，控制值/线圈电流特性曲线被调节到阀，从而对液压中的非线性进行补偿并获得线性控制值/压力特性曲线。
电流调节器调节线圈电流，而不受电磁线圈电阻影响。
比例线圈电子元件的功率级是通过时钟频率大约为 180 Hz 至 400 Hz 的斩波放大器来控制。输出信号为脉宽调制（PWM）
。
至于测试线圈电流，可以在插脚 F(+）和插脚 C(–）之间的插头式连接器上测量与线圈电流成比例的电压。1 mV 对应的线圈电流为 1 mA。

力士乐REXROTH不带集成电子元件 (OBE) 的直动式比例溢流阀
DBET
规格 6
组件系列 6X
大工作压力 420 bar
大流量 2 l/min
直动式阀用于限制系统压力
用比例电磁铁操纵
带对中螺纹和可拆卸线圈的比例电磁铁
用于底板安装：孔图按 ISO 4401
模块化设计的放大器，欧洲板卡格式，并作为插头式放大器
可单独调节的向上和向下的斜坡，控制值压力特性曲线可精细调节
DBET型比例溢流阀是一种采用阀座设计的远程控制阀，可用于限制系统压力。借助带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈的内部与油口T或Y连接，并装满液压油。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。阀门主要由壳体、比例电磁铁、阀座和阀架组成。
基本原理
要设置系统压力，需在控制电子元件处控制值。电子元件根据控制值驱动带有电流的电磁线圈。由比例电磁铁将电流转换为机械力，机械力再通过电枢柱塞作用到阀架。将阀架推入阀座并阻塞油口P与T或Y之间的连接。如果阀架上的液压力等于线圈磁力，该阀门通过提升阀架使其离开阀座来控制调定压力，从而使液压油能够从油口P流到T或Y。如果控制值为零，则控制电子元件仅将小控制电流应用于比例电磁铁，并且小调定压力也会得到设置。
德国力士乐REXROTH直动式比例溢流阀订货号和型号：
R901170278 DBET-6X/200G24-8K4V
R901170279 DBET-6X/315G24-8K4V
R901187998 DBET-1-6X/100G24XEJV
R901194745 DBET-6X/350YG24K4M
R901065546 DBET-62/350YG24K4V
R901065549 DBET-6X/100YG24K4V
R901108319 DBET-62/420G24K4V
R901000842 DBET-6X/50G24K4V
R901000842 DBET-62/50G24K4V
R901000845 DBET-6X/100G24K4V
R901000846 DBET-6X/200G24K4V
R901000847 DBET-6X/315G24K4V
R901000847 DBET-62/315G24K4V
R901000848 DBET-62/350G24K4V

力士乐REXROTH比例溢流阀
R901000847
比例溢流阀 DBET-6X/315G24K4V
R901000847 DBET-62/315G24K4V
公称尺寸 6, , P → T, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力等级315巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    底板安装
大小    6.
驱动类型    带外部电子设备的电气
端口数    2.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.42

力士乐REXROTH比例溢流阀R901000842
比例溢流阀 DBET-6X/50G24K4V
R901000842 DBET-62/50G24K4V
公称尺寸 6, , P → T, , 通过外部电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值50巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    底板安装
大小    6.
驱动类型    带外部电子设备的电气
端口数    2.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    3极连接器（2+PE）
电气连接说明    符合EN 175301-803的3极连接器（2+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.42

力士乐REXROTH比例溢流阀 DBET-6X/420G24K4V
R901108319 DBET-62/420G24K4V
公称尺寸 6，P → T，电气带外部放大器，24 V DC
高性能范围内的工业液压阀。可靠地将压力限制到设定值信号。
压力等级 420 bar
直动式
连接图    ISO 4401-03-02-0-05
压力[bar]    420
流量[l/min]    2
机符号    P→ T
连接类型    底板安装
大小    6
驱动类型    带有外部电子设备的电气
端口数量    2
开关位置数量    2
电源电压    24V直流电
电气连接器    接头3极（2+PE）
电气连接说明    连接器3极（2+PE），符合EN 175301-803
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封件    FKM
重量[kg]    1.42


力士乐REXROTH带集成电子元件的直动式比例溢流阀
DBETE
规格 6
组件系列 6X
大工作压力 420 bar
大流量 2 l/min
直动式阀用于限制系统压力
用比例电磁铁操纵
带对中螺纹和可拆卸线圈的比例电磁铁
用于底板安装：孔图按 ISO 4401
设定值压力特性曲线的制造公差小
DBETE 型比例溢流阀是一种采用阀座设计和集成电子元件 的远程控制阀，可用于限制系统压力。借助带对中螺纹和可拆卸线圈的比例电磁铁进行操作。线圈的内部与油口T或Y连接，并装满液压油。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无级设置。阀门主要由壳体、比例电磁铁、阀座、阀架和集成电子元件组成。将电源电压和控制值电压施加于连接器 。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。
基本原理
要设置系统压力，需在控制电子元件处控制值。电子元件根据控制值驱动带有电流的电磁线圈。由比例电磁铁将电流转换为机械力，机械力再通过电枢柱塞作用到阀架。将阀架推入阀座并阻塞油口P与T或Y之间的连接。如果阀架上的液压力等于线圈磁力，该阀门通过提升阀架使其离开阀座来控制调定压力，从而使液压油能够从油口P流到T或Y。如果控制值为零，则控制电子元件仅将小控制电流应用于比例电磁铁，并且小调定压力也会得到设置。
型号 DBETE – 带集成电子元件（OBE）
在功能和设计方面，这些阀对应于型号 DBET。另外，在比例线圈上具有带控制电子元件的外壳。 电源和控制值电压施加于组件插头。
在出厂中已按照低制造公差对控制值/压力特性曲线进行了微调。
技术数据
型号 DBETE
重量  2.0kg； 2.15
安装位置 可选
存储温度范围  –20 至 +80°C
环境温度范围  –20 至 +50°C
液压（用 HLP 46 测量；ϑ油 = 40 °C ± 5 °C）
工作压力 油口 P 420bar
压力设定  50...420bar
回流压力 油口 T 或 Y  分别施加零压力至油箱
流量  2l/min
液压油  符合 DIN 51524 规定的矿物油（HL，HLP）
液压油温度范围  –20 至 +80°C
粘度范围  20 至 380mm2/s，优为 30 至 46mm2/s
液压油大允许污染度 - 符合 ISO 4406(c）规定的清洁度等级  等级 20/18/15 2
滞环 小于压力设定的 4 %
反向死区  小于压力设定的 0.5 %
响应灵敏度  小于压力设定的 0.5 %
线性（流量 0.8 l/min）  设定压力的 ±3 %
控制值/压力特性曲线的容差为 0.8 l/min；增加的压力
控制值为 20% 时  小于压力设定的 ±1.5 %
控制值为 100 % 时  小于压力设定的 ±1.5 %
阶跃响应（Tu + Tg）0 → 100 % 及 100 % → 0管路容积 < 20 cm3; qV = 0.8 l/min   80ms（视系统而定！）
电气
线圈小电流  ≤ 100mA
线圈大电流  1600 ± 10 %mA
电磁线圈电阻
20 °C 时的低温值  5.5Ω
高温值  8.05Ω
占空比  100%
电气，集成元件（OBE）
电源电压
标称电压  24VDC
下限值  21VDC
上限值  35VDC
电流消耗  ≤ 1.5A
要求的保险丝   2A，慢速熔断
输入
电压  0 至 10V
电流  4 至 20mA
输出 实际电流值  1 mV 1mA
符合 EN 60529 的阀防护类型   IP 65，带安装和锁定配合连接器
型号 DBETE
组件插头引脚 触点 接口 “A1” 的引脚 接口 “F1” 的引脚
电源电压 A 24 VDC（u（t）= 21 V 至 35 V）；/大≤ 1.5 A
B 0 V
实际值参考电位 C 参考触点 F；0 V 参考触点 F；0 V
差分放大器输入 D 0 至 10 V；RI = 100 kΩ 4 至 20 mA；RI = 100 Ω
E 控制值参考电位
测量输出（实际值） F 0 至 1.6 V 实际值（1 mV 1 mA）负载电阻 > 10 kΩ
保护性接地导线 PE 连接至线圈和阀体
符合 DIN EN 175201-804 的配合连接器，电缆截面的焊接触点为 0.5 至1.5 mm2
塑料型号， 材料编号 R900021267（另外单独购买）
金属型号，材料编号 R900223890 （另外单独购买）
电气连接
型号 DBETE 的连接电缆
 – 建议：6 线，0.75 或 1 mm2 加保护性接地导线和屏蔽
 – 仅在供电侧将屏蔽连接到 PE
 – 允许长度为 100 m
电源设备的电源电压取决于供电电缆的长度。
型号 DBETE 的集成电子元件（OBE）
功能
通过连接 A 和 B 为电子元件提供电压。控制值作用于差分放大器连接 D 和 E。
借助于特性曲线生成器，控制值/线圈电流特性曲线被调节到阀，从而对液压中的非线性进行补偿并获得线性控制值/压力特性曲线。
电流调节器调节线圈电流，而不受电磁线圈电阻影响。
比例线圈电子元件的功率级是通过时钟频率大约为 180 Hz 至 400 Hz 的斩波放大器来控制。输出信号为脉宽调制（PWM）。
至于测试线圈电流，可以在插脚 F(+）和插脚 C(–）之间的插头式连接器上测量与线圈电流成比例的电压。1 mV 对应的线圈电流为 1 mA。
德国力士乐REXROTH直动式比例溢流阀订货号和型号：
R901198613 DBETE-6X/420G24K31A1V
R901119906 DBETE-62/315YG24K31F1V
R901064544 DBETE-62/50YG24K31A1V
R901064548 DBETE-6X/350YG24K31A1V
R901064278 DBETE-6X/315YG24K31A1V
R901029966 DBETE-62/50G24K31A1V
R901064677 DBETE-6X/200YG24K31A1V
R901064677 DBETE-62/200YG24K31A1V
R901029967 DBETE-6X/100G24K31A1V
R901029967 DBETE-62/100G24K31A1V
R901029968 DBETE-6X/200G24K31A1V
R901029969 DBETE-6X/315G24K31A1V
R901029969 DBETE-62/315G24K31A1V
R901029970 DBETE-62/350G24K31A1V
R901104476 DBETE-6X/420YG24K31A1V
R901045242 DBETE-6X/100G24K31F1V
R901045243 DBETE-6X/200G24K31F1V
R901045246 DBETE-62/315G24K31F1V
R901045248 DBETE-6X/350G24K31F1V
R901121103 DBETE-62/420G24K31F1V
R901236003 DBETE-6X/420YG24K31F1V
R901150563 DBETE-6X/100YG24K31F1V

力士乐REXROTH比例溢流阀R901198613
比例溢流阀 DBETE-6X/420G24K31A1V
R901198613 DBETE-62/420G24K31A1V
公称尺寸 6, , P → T, , 通过集成电子元件实现电气控制, , 24 VDC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力等级420巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    底板安装
大小    6.
驱动类型    带车载电子设备的电气
端口数    2.
切换位置数量    2.
电源电压    24伏直流电
电子连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.6

力士乐REXROTH比例溢流阀
R901029967 DBETE-6X/100G24K31A1V
R901029967 DBETE-62/100G24K31A1V
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    底板安装
尺寸    6.
驱动类型    集成电子设备的电气
端口数量    2.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
连接性    模拟，命令值0…10 V
符合性说明    CE–电磁兼容性2014/30/EU
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.6

力士乐REXROTH比例溢流阀
R901423919 DBETE-6X/100G24K31F1M
公称尺寸 6，P → T，电气带集成电子元件，24 V DC
高性能范围内的工业液压阀。将压力可靠地限制在指令值信号范围内。
提升阀座设计中的比例压力阀
直接驱动
压力额定值100巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    DBET（E）
工作压力[bar]    420
流量[l/min]    2.
滑阀符号    P→T
连接类型    底板安装
尺寸    6.
驱动类型    集成电子设备的电气
端口数量    2.
切换位置数量    2.
电源电压    24伏直流电
电气连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    1.58
力士乐液压阀R900472229 3WH6A53/
