REXROTH压力开关HED5OH-31/200K14，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

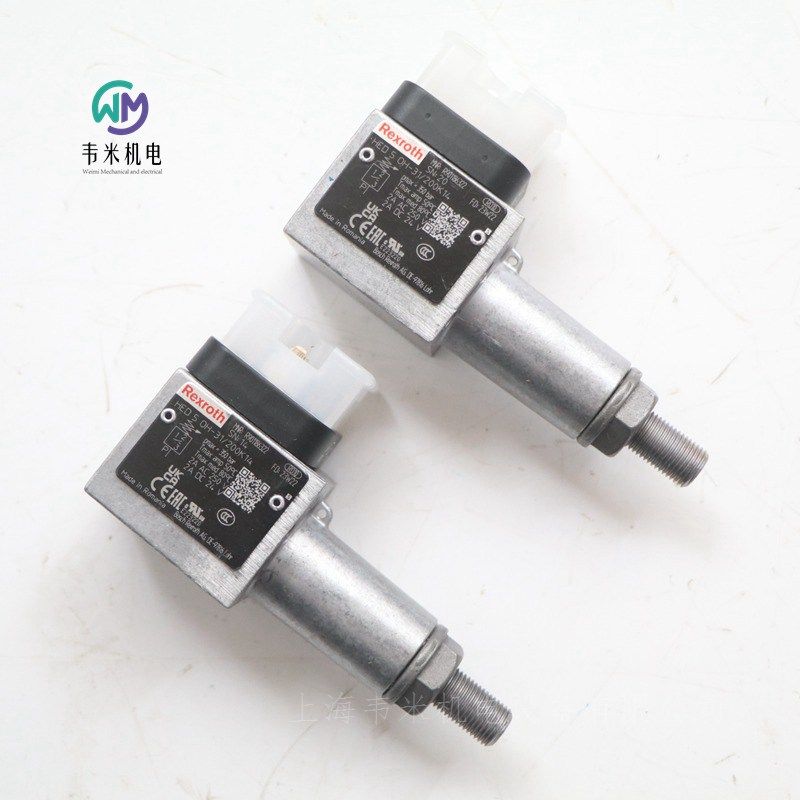

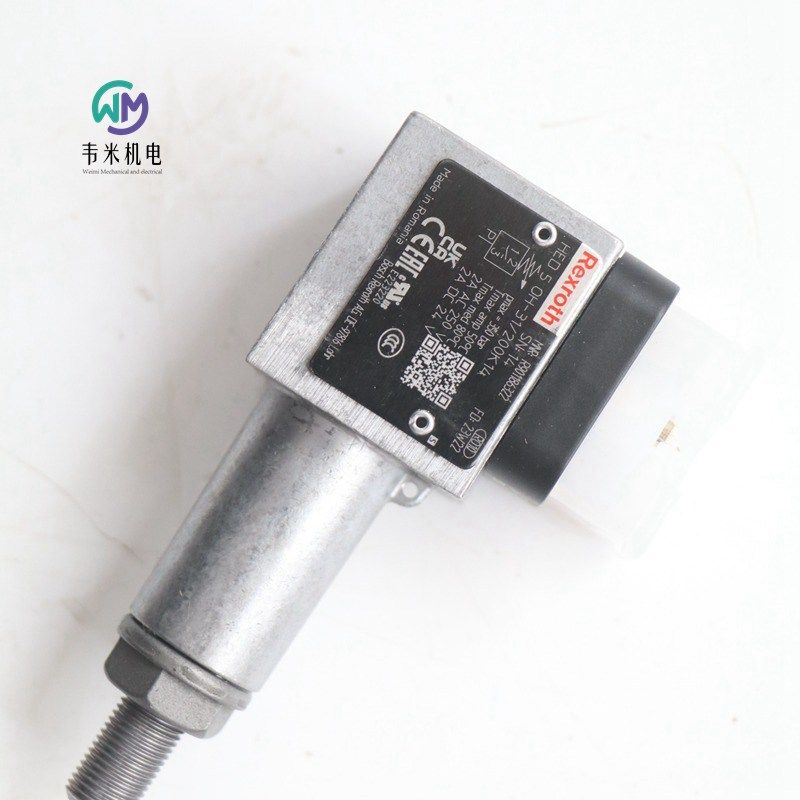

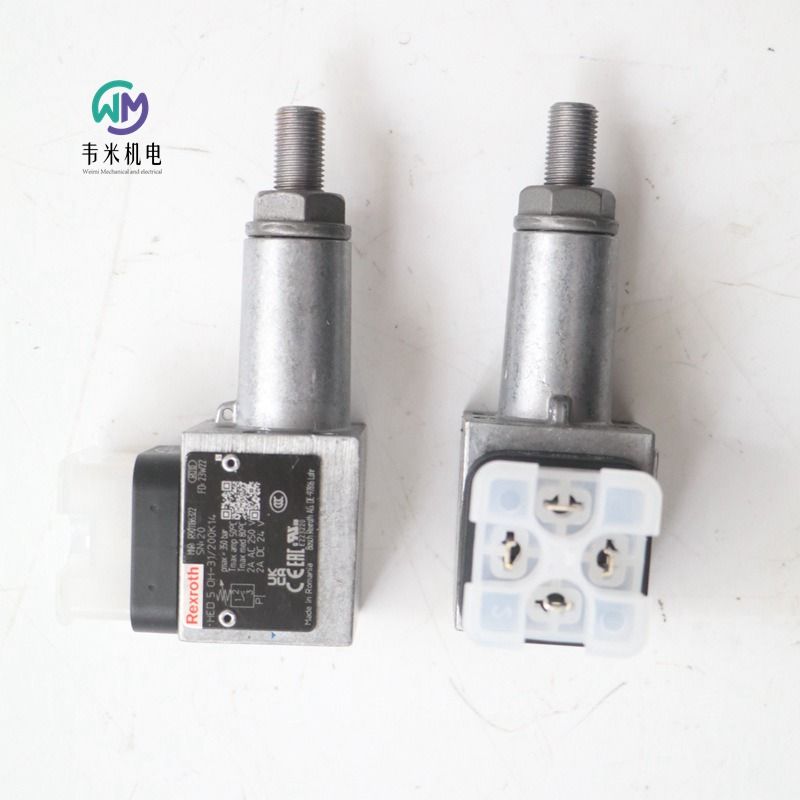

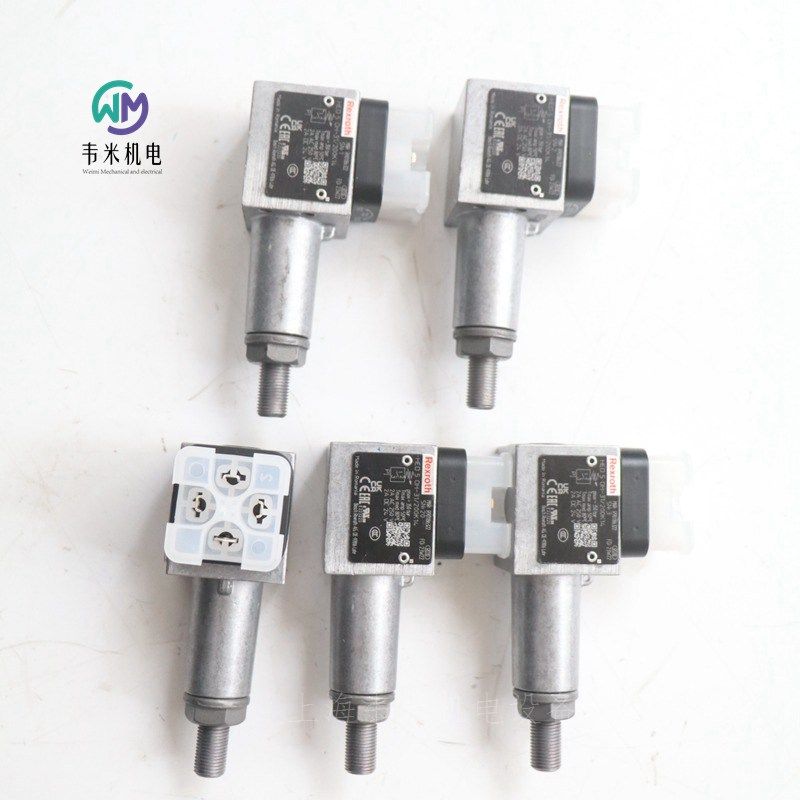

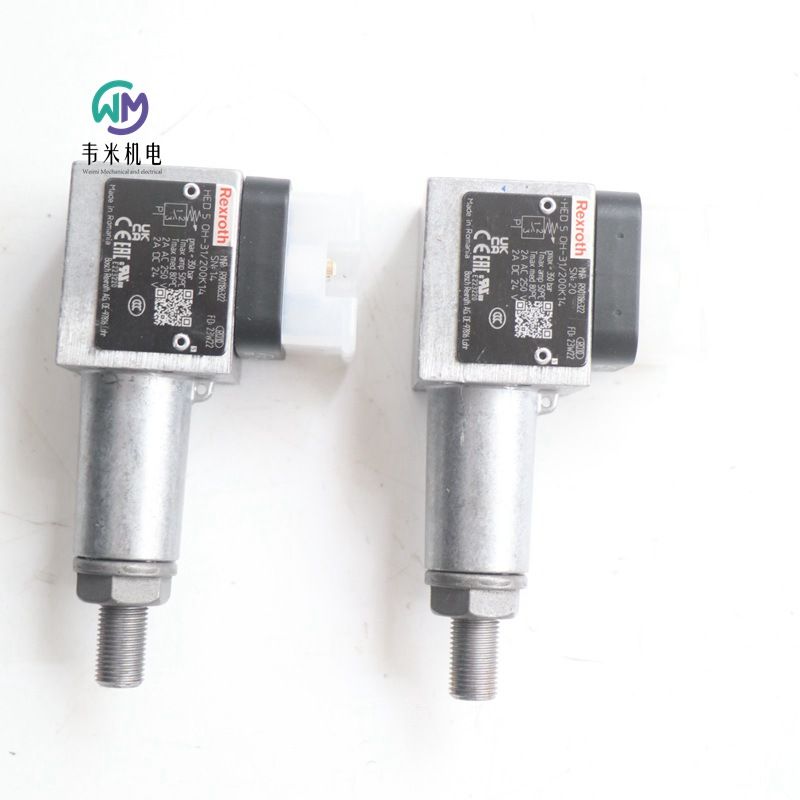

力士乐REXROTH压力开关 HED 5 OH-3X/200K14
R901186322 HED5OH-31/200K14
350 bar，带有常闭/常开功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
液压  传感器  机械压力开关  压力开关
电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%。
活塞压力开关
带常闭/常开功能的微动开关
法兰连接
压力等级*大 200 bar
不带连接插头，连接器 DIN EN 175301-803
NBR 密封件
连接图    法兰连接
产品系列    HED 5
工作压力. [bar]    350
输出信号    带常闭触点/常开触点功能的微动开关
电源电压    12...250 V AC/DC
电插头    4 芯设备插头 (3 + PE)
电气连接说明    4 针设备插头 (3 + PE)，符合 EN 175301-803
符合性说明    CE - 根据低电压指令 2014/35/EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HFC
密封件    NBR
重量 [kg]    0.24

液压-电气柱塞式压力开关
HED5 -3X
组件系列 3X
大工作压力 400 bar
压力等级 25、63、100、200 和 400 bar
UL 认证
CCC 认证（MT 型号除外）
4 个压力等级
带大型方形连接器的电气连接
带常闭/常开触点功能的微动开关
电流零电位转换（从 1 mA 到 2 A）
HED 5 类型的液压-电气压力开关是柱塞式压力开关。
基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关
被监测的压力作用于柱塞
后者受弹簧座支持并克服压缩弹簧不断变化的作用力。
弹簧座将柱塞的运动传输到微动开关。这会打开或关闭电路，具体取决于电路设置。
注意：
要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。
德国力士乐REXROTH压力继电器订货号和型号：
R901182344 HED5OH-31/50K14
R901185727 HED5OH-31/100K14
R901186322 HED5OH-31/200K14

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐REXROTH叠加式单向阀
R901086086 Z1S6C30-4X/V
公称尺寸 6，A1 → A2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
开启压力3 bar
直接驱动
通道A无泄漏堵塞
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    A1→A2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78


力士乐REXROTH单向阀Z1S6T05-4X/V
R901086058 Z1S6T05-40/V
高功率范围的工业液压阀。在选定的连接处可靠地切断油流。
开启压力0.5巴
阀座阀
直接操作
产品特性
连接图像    ISO 4401-03-02-0-05
产品系列    Z1S6
压力[bar]    350.
体积流量[l/min]    40
活塞符号    T1→T2
连接类型    中间组件
标称尺寸    6
操作类型    具有机械操作
连接数    4
开关位置数量    2
电气连接说明    0
压力流体    HLP、HLP、hdd、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

博世力士乐（BOSCH-REXROTH）的液压阀控制和调节体积流量，可以影响液压驱动器的运动或旋转方向的体积流量的启动或停止、方向和数量。阀门通过各种操作方式进行控制，从而使阀门元件打开或关闭。这样可使切换阀的切换位置固定，也可使连续阀的中间位置可调。
博世力士乐的单向阀可根据方向关闭工作通道，并支持沿相反方向流动。
力士乐REXROTH叠加式单向阀 Z1S6T05-4X/V
R901086058
公称尺寸 6，T1 → T2，机械操作
高性能范围内的工业液压阀。在选定的连接处可靠地关闭油流。
座阀
直动式
开启压力 0.5 bar
连接图    ISO 4401-03-02-0-05
大压力 [bar]    350
大体积流量 [l/min]    40
油路符号    T1 → T2
连接类型    中间组装
标称尺寸    6
驱动类型    带机械操作
连接数    4
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    0.78


力士乐REXROTH单向阀
Z1S 10
规格 10
组件系列 4X
大工作压力 350 bar
大流量 100 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05
多种单通道和双通道阻塞功能
由于阀心采用高性能塑料制成，因此具有的密封性
防腐蚀设计
通过更换外部密封圈可轻松调节为用于特殊液压油
由于单向阀安装套件可单独使用，因此可以经济高效地更换磨损部件
带测量油口，可选
单向节流阀，可选
Z1S 型阀是一种采用叠加阀板设计的直动式单向阀。
它可用来无泄漏地阻塞一个方向上的流量，同时允许相反方向上的自由回流。
塑料锥阀芯的行程受塑料弹簧座限制。已安装的弹簧支持闭合运动。当没有液压油流通过阀门时，弹簧将塑料锥阀芯保持在闭合位置。在低压 （0.1 x p大）时已实现佳密闭性。
注意:
对于塑料弹簧座安装在阀板侧时采用的所有安装位置，均不会在此位置使用额外的密封圈！在组件侧，密封圈（常见）用于密封下游安装的装配。
已安装的塑料弹簧座具有密封功能，不予以拆除或损坏！出于整体结构考虑（预载），需要塑料弹簧座的凸出部分。随着所含液压油体积和温度变化，可能会发生静态压力变化，这不是由阀座表面泄漏引起的。
德国力士乐REXROTH单向阀订货号和型号：
R901274737 Z1S10P30-1-4X/F
R901274741 Z1S10P50-1-4X/F
R901274750 Z1S10P05-1-4X/F/MPB-068
R901274759 Z1S10P05-1-4X/F
R901274760 Z1S10TA05-2TB9-4X/F
R901274765 Z1S10B05-1-4X/F
R901274766 Z1S10B05-2-4X/F
R901274767 Z1S10A05-2B05-2-4X/F
R901274767 Z1S10A05-2B05-2-41/F
R901280744 Z1S10P05-2-4X/F
R901405923 Z1S10TA05-2TB05-2-4X/F



力士乐REXROTH单向阀
S6…S30 A..-1X/...
规格 6 … 30
组件系列 1X
大工作压力 450 bar
大流量 450 l/min
用于螺纹连接（内螺纹）
无泄漏地阻塞一个方向上的流量
具有多种开启压力，可选
德国力士乐REXROTH单向阀订货号和型号：
R900422881 S6A1.0/
R900422886 S8A1.0/
R900422887 S8A2.0/
R900422888 S8A3.0/
R900420531 S10A1.0/
R900420521 S15A3.0/
R900420525 S20A1.0/
R900769822 S20P05-10/

力士乐REXROTH单向阀，插装式设计
M-SR 6...30
规格 6 … 30
组件系列 1X
大工作压力 420 bar
大流量 400 l/min
用于在油路块设计中安装
作为角阀
作为直通阀
无泄漏地阻塞一个方向上的流量
具有多种开启压力，可选
德国力士乐REXROTH单向阀订货号和型号
R900346083 M-SR8KE05-1X
R900361981 M-SR8KE00-1X/
R900346082 M-SR15KE30-1X/
R900357718 M-SR8KE05-1X/V
R900345745 M-SR10KE02-1X
R900344549 M-SR10KE05-1X
R900344549 M-SR10KE05-1X/
R900346857 M-SR10KE15-1X
R900346936 M-SR10KE30-1X
R900345372 M-SR15KE05-1X
R900345744 M-SR20KE02-1X
R900340979 M-SR20KE05-1X
R900344778 M-SR25KE05-1X
R900344778 M-SR25KE05-1X/
R900350797 M-SR30KE05-1X/V

力士乐REXROTH液压单向阀 M-SR 25 KE05-1X/
R900344778 M-SR25KE05-1X/
单向阀，插装式
工作压力 250 bar (3600 psi)
流量 300 l/min (80 gpm)
产品系列分类    单向阀，插装式
产品系列类型    M-SR
压力 [bar]    250
油口数量    2
体积流量 [l/min]    300
阀心滑阀    阀座设计
直接 - 先导式    直动式
额定流量 [l/min]    300
压力设置 [bar]    0.5
压力预设    无压力预设
密封材料    NBR
液压油    HL,HLP,HFC
产品类型    M-SR
产品系列    单向阀
重量 [kg]    0.3232

力士乐REXROTH液压单向阀 M-SR 8 KE05-1X/
R900346083 M-SR8KE05-1X/
单向阀，插装式
工作压力 420 bar (6000 psi)
流量 35 l/min (9.3 gpm)
产品系列分类    单向阀，插装式
产品系列类型    M-SR
压力 [bar]    420
油口数量    2
体积流量 [l/min]    35
阀心滑阀    阀座设计
直接 - 先导式    直动式
额定流量 [l/min]    35
压力设置 [bar]    0.5
压力预设    无压力预设
密封材料    NBR
液压油    HL,HLP,HFC
产品类型    M-SR
产品系列    单向阀
重量 [kg]    0.0269

力士乐REXROTH液压单向阀 M-SR 25 KE05-1X/
R900344778
单向阀，插装式
工作压力 250 bar (3600 psi)
流量 300 l/min (80 gpm)
产品系列分类    单向阀，插装式
产品系列类型    M-SR
压力 [bar]    250
油口数量    2
体积流量 [l/min]    300
阀心滑阀    阀座设计
直接 - 先导式    直动式
额定流量 [l/min]    300
压力设置 [bar]    0.5
压力预设    无压力预设
密封材料    NBR
液压油    HL,HLP,HFC
产品类型    M-SR
产品系列    单向阀
重量 [kg]    0.3232

力士乐REXROTH液压单向阀 M-SR 10 KE05-1X/
R900344549 M-SR10KE05-1X/
单向阀，插装式
工作压力 420 bar (6000 psi)
流量 50 l/min (13 gpm)
产品系列分类    单向阀，插装式
产品系列类型    M-SR
压力 [bar]    420
油口数量    2
体积流量 [l/min]    50
阀心滑阀    阀座设计
直接 - 先导式    直动式
额定流量 [l/min]    50
压力设置 [bar]    0.5
压力预设    无压力预设
密封材料    NBR
液压油    HL,HLP,HFC
产品类型    M-SR
产品系列    单向阀
重量 [kg]    0.0476

力士乐REXROTH液压单向阀 M-SR 8 KE00-1X/
R900361981 M-SR8KE00-1X/
单向阀，插装式
工作压力 420 bar (6000 psi)
流量 35 l/min (9.3 gpm)
产品系列分类    单向阀，插装式
产品系列类型    M-SR
压力 [bar]    420
油口数量    2
体积流量 [l/min]    35
阀心滑阀    阀座设计
直动 - 先导式    直动式
额定流量 [l/min]    35
压力预设    无压力预设
密封材料    NBR
液压油    HL,HLP,HFC
产品类型    M-SR
产品系列    单向阀
重量 [kg]    0.027


力士乐REXROTH先导式单向阀
Z2S 6
规格 6
组件系列 6X
大工作压力 315 bar
大流量 60 l/min
油口安装面符合 DIN 24340 形式 A（不带孔）
油口安装面符合 ISO 4401-03-02-0-05（带孔）
用于一个或两个执行机构油口的无泄漏阻塞，可选
具有多种开启压力，可选（请参阅订货代码）
带预开口，可选
单向阀安装套件可单独使用
可应要求提供特殊型号
Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。
用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
在方向 A1到 A2 或B1到 B2 上，可以自由流动；在相反方向上，流动被阻塞。
例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。
预开口
由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。
注意：
如果阀门不带预开口，憋压容积可能会突然卸载。产生的换向冲击不但会导致安装组件的过早磨损，还会形成噪音。
德国力士乐REXROTH单向阀订货号和型号：
R900347495 Z2S6-1-6X/
R900347504 Z2S6-1-6X/V
R900347495 Z2S6-1-66/
R900347504 Z2S6-1-66/V
R901374869 Z2S6-1-66/V/60
R900347496 Z2S6-2-6X/
R900347505 Z2S6-2-64/V
R900347505 Z2S6-2-66/V
R900347501 Z2S6B1-66/
R900347498 Z2S6A1-6X/
R983030685 Z2S6-A1-6XIN010
R900347498 Z2S6-A1-6X
R900347499 Z2S6A2-6X/
R900347500 Z2S6A3-6X/
R900347500 Z2S6A3-64/
R900347501 Z2S-6B1-6X
R900347507 Z2S6A1-66/V
R900347507 Z2S6A1-6X/V

力士乐REXROTH单向阀R900347507
叠加式单向阀 Z2S6A1-6X/V
R900347507 Z2S6A1-66/V
公称尺寸 6，A1 → A2，带机械操作
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道A无泄漏堵塞
开启压力1.5巴
产品属性
连接图
ISO 4401-03-02-0-05
产品系列    Z2S6
工作压力[bar]    350
流量[l/min]    80
滑阀符号    A1→A2
连接类型    叠加阀板
大小    6.
驱动类型    机械驱动
端口数    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    NBR
重量[kg]    0.94

力士乐REXROTH单向阀R900347500
叠加式单向阀 Z2S6A3-6X/
R900347500 Z2S6A3-64/
公称尺寸 6，A1 → A2，机械操作
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道A无泄漏堵塞
裂解压力6 bar
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z2S6
工作压力[bar]    350
流量[l/min]    80
滑阀符号    A1→A2
连接类型    叠加式
大小    6.
驱动类型    机械驱动
端口数    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.96

力士乐REXROTH单向阀R900347495
叠加式单向阀 Z2S6-1-6X/
R900347495 Z2S6-1-66/
公称尺寸 6，A1 → A2，B1 → B2，带机械操作
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道A和B无泄漏堵塞
开启压力1.5巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z2S6
工作压力[bar]    350
流量[l/min]    80
滑阀符号    A1→A2，B1→B2
连接类型    叠加式
大小    6.
驱动类型    机械驱动
端口数    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    0.96

力士乐REXROTH叠加式单向阀 Z2S6A1-6X/
R900347498 Z2S6A1-66/
公称尺寸 6，A1 → A2，机械操作
高性能范围内的工业液压阀。根据液压符号可靠切断油流
座阀
直动式
开启压力 1.5 bar
通道 A 中的无泄漏阻塞
开启压力 1.5 bar
连接图    ISO 4401-03-02-0-05
压力 [bar]    350
体积流量 [l/min]    80
活塞符号    A1 → A2
连接类型    叠加阀板
标称尺寸    6
驱动类型    带机械操作
连接数    4
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    0.94

力士乐REXROTH叠加式单向阀 Z2S6-2-6X/
R900347496 Z2S6-2-6X/
公称尺寸 6，A1 → A2，B1 → B2，机械操作
高性能范围内的工业液压阀。根据液压符号可靠切断油流
座阀
直动式
开启压力 3 bar
通道 A 和 B 中的无泄漏阻塞
连接图    ISO 4401-03-02-0-05
压力 [bar]    350
体积流量 [l/min]    80
活塞符号    A1→A2，B1→B2
连接类型    叠加阀板
标称尺寸    6
驱动类型    带机械操作
连接数    4
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    0.9601

力士乐REXROTH叠加式单向阀 Z2S6-1-6X/V
R900347504 Z2S6-1-66/V
公称尺寸 6，A1 → A2，B1 → B2，机械操作
高性能范围内的工业液压阀。根据液压符号可靠切断油流
座阀
直动式
开启压力 1.5 bar
通道 A 和 B 中的无泄漏阻塞
开启压力 1.5 bar
连接图    ISO 4401-03-02-0-05
压力 [bar]    350
体积流量 [l/min]    80
活塞符号    A1→A2，B1→B2
连接类型    叠加阀板
标称尺寸    6
驱动类型    带机械操作
连接数    4
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    0.956801

博世力士乐（BOSCH-REXROTH）的液压阀控制和调节体积流量，可以影响液压驱动器的运动或旋转方向的体积流量的启动或停止、方向和数量。阀门通过各种操作方式进行控制，从而使阀门元件打开或关闭。这样可使切换阀的切换位置固定，也可使连续阀的中间位置可调。
博世力士乐的单向阀可根据方向关闭工作通道，并支持沿相反方向流动。
力士乐REXROTH叠加式单向阀 Z2S6B1-6X/
R900347501 Z2S6B1-66/
公称尺寸 6，B1 → B2，机械操作
高性能范围内的工业液压阀。根据液压符号可靠切断油流
座阀
直动式
开启压力 1.5 bar
通道 B 中的无泄漏阻塞
连接图    ISO 4401-03-02-0-05
大压力 [bar]    350
大体积流量 [l/min]    80
活塞符号    B1 → B2
连接类型    叠加阀板
标称尺寸    6
驱动类型    带机械操作
连接数    4
开关位置数    2
液压油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    0.945

力士乐REXROTH先导式单向阀
Z2S 10
规格 10
组件系列 3X
大工作压力 315 bar
大流量 120 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-05-04-0-05, ISO 4401-05-05-0-05
用于一个或两个执行机构油口的无泄漏阻塞，可选
不同的开启压力
带预开口（标准）；不带预开口（可选）
单向阀安装套件可单独使用
防腐蚀设计
Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。
用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
在方向A1到A2 或 B1 到B2 上，可以自由流动；在相反方向上，流动被阻塞。
例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。
预开口
由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。
德国力士乐REXROTH单向阀订货号和型号：
R900407424 Z2S10A1-3X/
R900407424 Z2S10A1-37/
R900407434 Z2S10B1-3X/
R900407465 Z2S10B1-37/V
R900407465 Z2S10B1-3X/V
R900407439 Z2S10-1-37/V
R900407439 Z2S10-1-3X/V
R900407440 Z2S10A1-3X/V
R900407394 Z2S10-1-34
R900407394 Z2S10-1-3X/
R900407394 Z2S10-1-37/
R900421985 Z2S10-2-3X
R900421985 Z2S10-2-37/

力士乐REXROTH单向阀R900407434
叠加式单向阀 Z2S10B1-3X/
公称尺寸 10，B1 → B2，带机械操作
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道B无泄漏堵塞
开启压力1.5巴
产品属性
连接图    ISO 4401-05-04-05
产品系列    Z2S10
工作压力[bar]    350
流量[l/min]    160
滑阀符号    B1→B2
连接类型    夹层板
大小    10
驱动类型    机械驱动
端口数    5.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.64

力士乐REXROTH单向阀R900421985
叠加式单向阀 Z2S10-2-3X/
R900421985 Z2S10-2-37/
公称尺寸 10，A1 → A2，B1 → B2，带机械操作
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道A和B无泄漏堵塞
开启压力3 bar
产品属性
连接图    ISO 4401-05-04-05
产品系列    Z2S10
工作压力[bar]    350
流量[l/min]    160
滑阀符号    A1→A2，B1→B2
连接类型    叠加阀板
大小    10
驱动类型    机械驱动
端口数    5.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.66

力士乐REXROTH液压锁R900407465
叠加式单向阀 Z2S10B1-3X/V
R900407465 Z2S10B1-37/V
公称尺寸 10，B1 → B2，带机械操作
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道B无泄漏堵塞
开启压力1.5巴
产品属性
连接图    ISO 4401-05-04-05
产品系列    Z2S10
工作压力[bar]    350
流量[l/min]    160
滑阀符号    B1→B2
连接类型    叠加阀板
大小    10
驱动类型    机械驱动
端口数    5.
切换位置数量    2.
电气连接说明    0
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    2.62

力士乐REXROTH先导式单向阀R900407439
叠加式单向阀 Z2S10-1-3X/V
R900407439 Z2S10-1-37/V
公称尺寸 10，A1 → A2，B1 → B2，带机械操作
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道A和B无泄漏堵塞
开启压力1.5巴
产品属性
连接图    ISO 4401-05-04-05
产品系列    Z2S10
工作压力[bar]    350
流量[l/min]    160
滑阀符号    A1→A2，B1→B2
连接类型    叠加阀板
大小    10
驱动类型    机械驱动
端口数    5.
切换位置数量    2.
电气连接说明    0
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    2.66

力士乐REXROTH单向阀R900407394
叠加式单向阀 Z2S10-1-3X/
R900407394 Z2S10-1-37/
公称尺寸 10，A1 → A2，B1 → B2，带机械操作
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道A和B无泄漏堵塞
开启压力1.5巴
产品属性
连接图    ISO 4401-05-04-05
产品系列    Z2S10
工作压力[bar]    350
流量[l/min]    160
滑阀符号    A1→A2，B1→B2
连接类型    叠加阀板
大小    10
驱动类型    机械驱动
端口数    5.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.64

力士乐REXROTH单向阀Z2S10A1-3X/
R900407424 Z2S10A1-37/
公称尺寸 10，A1 → A2，机械操作
高功率范围的工业液压阀。在选定的连接处可靠地切断油流。
阀座阀
直接操作
开启压力1.5巴
产品特性
连接图像 ISO 4401-05-04-0-05
产品系列    Z2S10
压力[bar]    315
体积流量[l/min]    120
活塞符号    A1→A2
连接类型    中间组件
标称尺寸    10.
操作类型    具有机械操作
连接数    4.
开关位置数量    2.
压力流体    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    2.64

力士乐REXROTH先导式单向阀
Z2S 16
规格 16
组件系列 5X
大工作压力 315 bar
大流量 300 l/min
用于垂直叠加的叠加阀
油口安装面符合 ISO 4401-07-07-0-05
用于一个或两个执行机构油口的无泄漏阻塞，可选
不同的开启压力
带预开口
单向阀安装套件可单独使用
防腐蚀设计
Z2S 型单向阀是采用叠加阀板设计的先导式单向阀。
用于一个或两个执行机构油口的无泄漏阻塞，甚至能够用于长期停机的情况。
在方向A1到A2 或 B1 到B2 上，可以自由流动；在相反方向上，流动被阻塞。
例如，如果阀门的流向是从A1到A2，控制阀芯将向 B 侧方向移动，打开球座阀并推动阀心偏离其阀座。液压油现在即可从B2 流向B1。
为了可以安全地封闭球座阀，必须液压卸载控制阀芯（请参阅油路示例）。
预开口
由于预开口的存在，加压液体可以进行衰减降压。这样避免了可能的换向冲击。
由于使用的是具有扩大的开口控制面积比的两级设置，使用较低的先导压力也可以安全卸载。
德国力士乐REXROTH液压锁订货号和型号：
R900328797 Z2S16-1-51/
R900402493 Z2S16A2-51/
R900402493 Z2S16A2-5X
R900328799 Z2S16B1-51
REXROTH压力开关HED5OH-31/200K14
