力士乐压力开关HED5OH-31/50K14，上海韦米机电设备有限公司主营供应产品，产品图片实物拍摄，原厂原装，质保一年，大量产品现货供应，价格优惠快速报价，联系人：雷青。欢迎咨询采购！

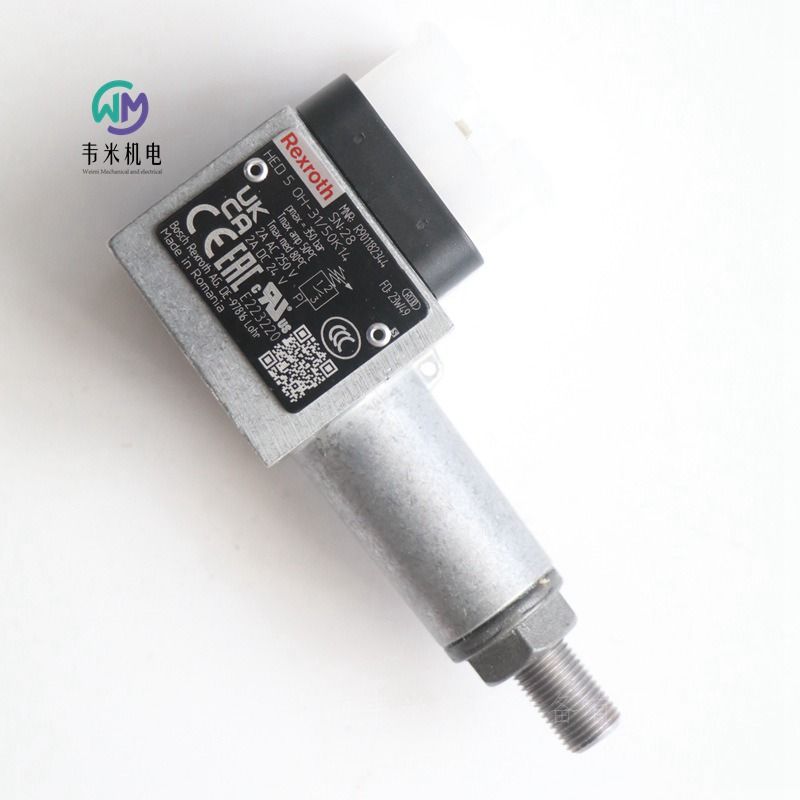

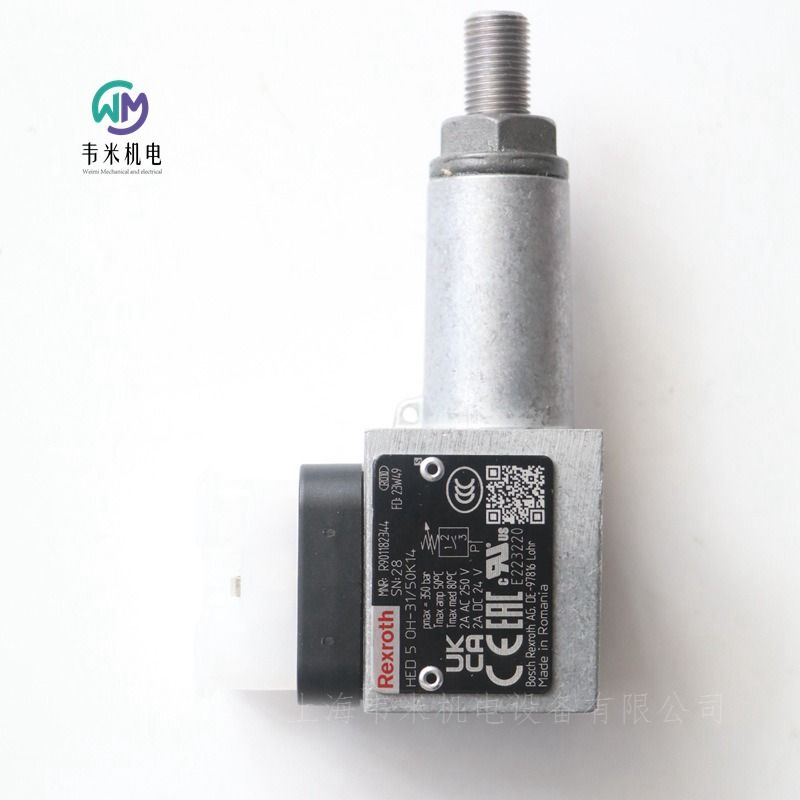

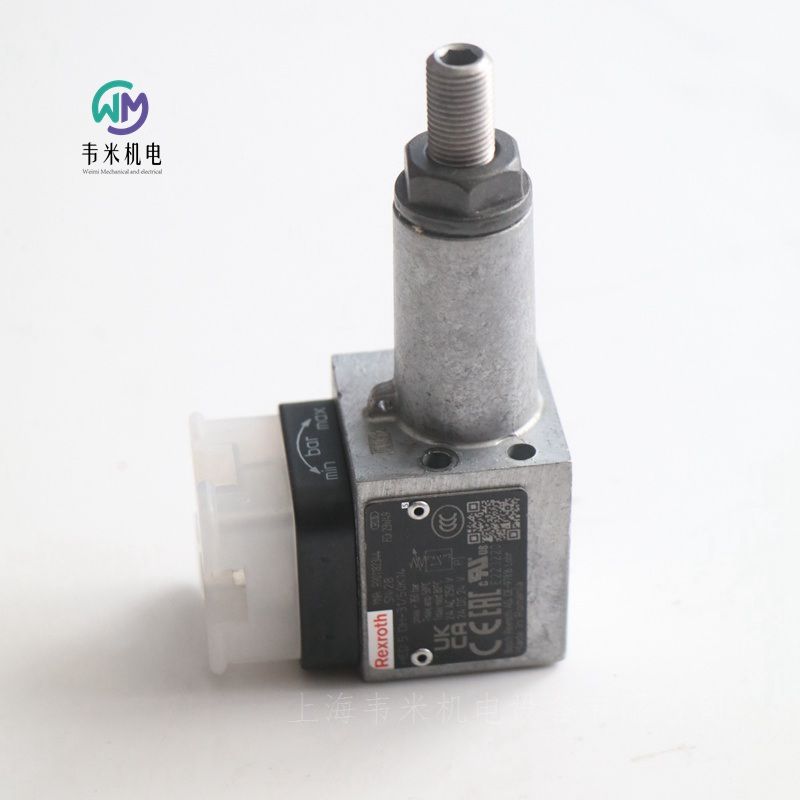

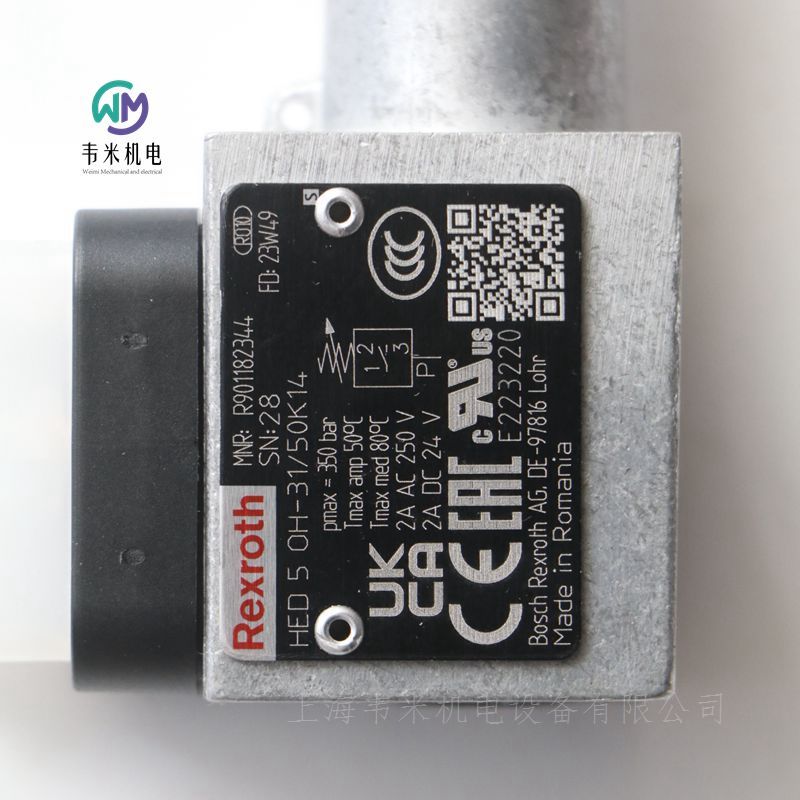

力士乐REXROTH压力开关HED5OH-3X/50K14
R901182344 HED5OH-31/50K14
350 bar，带有常闭/常开功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
液压  传感器  机械压力开关  压力开关
电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%。
活塞压力开关
带常闭/常开功能的微动开关
法兰连接
压力等级*大 50 bar
不带连接插头，连接器 DIN EN 175301-803
NBR 密封件
连接图    法兰连接
产品系列    HED 5
工作压力. [bar]    350
输出信号    带常闭触点/常开触点功能的微动开关
电源电压    12...250 V AC/DC
电插头    4 芯设备插头 (3 + PE)
电气连接说明    4 针设备插头 (3 + PE)，符合 EN 175301-803
符合性说明    CE - 根据低电压指令 2014/35/EU
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HFC
密封件    NBR
重量 [kg]    0.23

力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。

力士乐REXROTH伺服方向阀 4WS2EM10-5X/30B11ET315K31EV
R900949285 4WS2EM10-52/30B11ET315K31EV
规格 10，外接放大器，±15 V DC
高性能范围内的工业液压阀。根据液压符号可靠、快速地调节油流方向。通过内部活塞位置反馈实现高精度
喷嘴、带挡板的阀门
直动式
连接图    ISO 4401-05-05-0-05
压力 [bar]    315
连接类型    板材结构
额定流量 [l/min]    30
标称尺寸    10
驱动类型    电气带外接电子元件
连接数    4
开关位置数    3
电源电压    ±15 VDC
电插头    7 针设备插头 (6 + PE)
电气连接说明    7 针设备插头 (6 + PE)，符合 EN 175201-804
液压油    HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR
密封    FKM
重量 [kg]    3.6

力士乐REXROTH四通伺服方向阀
型号4WS.2E...
通径 16
2X 系列
工作压力 210 / 315 bar
流量 320 L/min
技術參數
孔型  符合標準 DIN 24 340，A16 型
安裝位置  任意，應保證先導控制在系統啟動時有足夠的壓力（≥ 10 bar）！
儲藏溫度  - 20 至 + 80℃
使用環境溫度
- 30 至 + 70℃（帶外置放大器的閥）
- 20 至 + 60℃（帶內置放大器的閥）
重量
帶機械反饋  10kg
帶機械和電反饋與內置放大器  11kg
液壓參數（在粘度為 ν = 32 mm2/s 和 ϑ = 40 °C 時測得）
工作壓力（油口 A，B，P，X）  10 至 210 或 10 至 315bar
回油壓力，油口 T  峰值壓力 < 100bar，靜態 < 10bar
液壓油   符合 DIN 51 524 標準的礦物油（HL，HLP）；
油液溫度範圍  - 20 至 + 80℃；優先選擇 + 40 至 + 50℃
粘度範圍  15 至 380mm²/s；優先選擇 30 至 45mm²/s
電氣數據機械（M）
閥保護形式符合標準 EN 60 529  IP65
信號類型  模拟
每個線圈額定電流  50mA
每個線圈電阻  85Ω
60 Hz，100 % 額定電流時的電感
串联  0.96H
并联  0.24H
推薦的疊加的顫震信號：f = 400 Hz  幅值根據液壓系統而定，大為額定電流的 5 %
電氣數據，外置放大器
放大器（另行訂貨）歐洲制式 型號 VT-SR2
插頭
K8 型（外置放大器）插頭符合 VG 095 342 標準，另行訂貨，訂貨代碼：R900002460
K9 型插頭符合 E DIN 43 563-BF6-3/Pg11 標準，另行訂貨，訂貨代碼：R900223890（金属）
插頭中線圈的電氣接線（帶外置電子放大器的閥）
電氣接線可以是串聯的也可是並聯的，出於工作操作的安全和低的線圈電感，我們推薦使用並聯連接。
並聯回路： 插座 A 接 B 和 C 接 D。
串聯回路： 插座 B 接 C。
電氣控制從 A（+）到 D（-）會使閥上 P 口到 A 口，B 口到 T 口接通，反向連接則會使閥上 P 口到 B 口，A 口到 T 口接通。
用於閉環位置，力和速度的控制
二級伺服閥帶機械或機械與電反饋
一級是噴嘴擋板放大器
板式連接結構：底板符合：DIN 24 340 A16 型，端口 X 和 Y （另行訂貨）
干扭矩馬達，磁隙間壓力油無污染
也可用作三通型閥
耐磨損閥芯反饋元件
三種控制方式
控制
外控電路以歐洲制式或模塊式，（另行訂貨）
或閥內置電子放大器
閥和電子放大器已調整和測試
控制油油泵，不用拆閥可進行控制油內外形式的供油、回油切換
可互換控制閥套
一級的過濾可利用插頭外部進行
測試單元（電池供電，也可選電源供電）
注意：只對外控電子放大器的閥
帶內置放大器比例閥和伺服閥的測試單元
型號 VT-VET-1，1X 系列參考樣本 RC 29 685。
測試單元是用於對內置放大器比例閥和伺服閥的控制和功能測試。適合於測試工作電壓為 ± 15 V 或 24 V 的閥。
有以下幾種允許操作模式：
外部操作 → 工作電壓和給定值從操縱室傳到閥。
內部/外部操作 → 給定值通過測試單元；工作電壓從操縱室得到。
內部操作 → 工作電壓通過單獨電源提供；給定值通過測試單元得到。
給定值通過 BNC 插槽 → 可選的工作電壓
4WS（E）2EM 16-2X/...
4WS（E）2EM... 型閥為電控制，二級伺服方向閥，孔型符合DIN 24 340 A16 形。它們主要用於位置，力和速度控制閉環。
這類閥由一個電機械轉換器（力矩馬達），一個液壓放大器（噴嘴擋板原理），一個閥套（第 2 級）內的控制閥芯組成，閥芯通過一機械反饋連接到力矩馬達上。
在力矩馬達的線圈輸入一電信號，通過電樞的永久磁鐵產生一個力，這個力連到扭矩管上產生一個扭矩，通過扭矩管的連杆連接到擋板，使其離開兩噴嘴之間的中心位置，這樣就導致一個壓力差，作用於控制閥芯的端面。壓力差使得閥芯移動，由此壓力腔連到一執行器上，同時另一執行器與回油腔連接。控制閥芯通過一反饋彈簧（機械反饋）連到噴嘴擋板和力矩馬達上。控制閥芯不斷改變位置，直到反饋彈簧的反饋扭矩和力矩馬達的電磁轉矩相平衡，噴嘴擋板系統的壓差變為零。閥芯的行桯和通過先導控制閥的流量實現了閉環控制，與輸入電信號成正比。必須注意到，流量由閥的壓力差決定的。
外控電子放大器，型號 4WS2EM 16-2X/...（另行訂貨）
外控電子放大器（伺服放大器），用於控制閥，將模擬輸入信號（控制量）放大，這使得輸出控制電流能夠驅動閥。
內置放大器，型號4WSE2EM16-2X/...和4WSE2ED16-2X/...電子放大器用於模擬輸入信號的放大，與閥相配套。它內置於力矩馬達的蓋板內。閥的零點位置通過一外部電位器進行調節。
4WSE2ED 16-2X/...
這類閥除了通過反饋彈簧的機械控制，還有閥芯位置電信號的採集和控制。閥芯位置通過一個感應位移傳感器獲得。通過內置放大器，位移傳感器信號與給定值比較。任何可能的控制偏差進行電放大，作為一控制信號傳到力矩馬達上。有了這個附加的電反饋，由於電信號的閉環放大，使得在小信號範圍內有可能比機械式有更高的動態值。機械反饋保證了在電力供應故障情況下閥芯位於零點。
這類閥只配置內置放大器供貨。閥的零點可以通過外部電位計進行調節。
力士乐REXROTH四通伺服方向阀物料号和型号：
R900931560 4WS2EM16-25/150B12ET315K8DM


力士乐REXROTH单向阀
Z1S 6
规格 6
组件系列 4X
大工作压力 350 bar
大流量 40 l/min
用于垂直叠加的叠加阀
- 作为角阀
- 作为直通阀
油口安装面符合 ISO 4401-03-02-0-05
多种单通道和双通道阻塞功能
由于阀心采用高性能塑料制成，因此具有的密封性
防腐蚀设计
通过更换外部密封圈可轻松调节为用于特殊液压油
带测量油口，可选
可应要求作为单向节流阀提供
Z1S 型阀是一种采用叠加阀板设计的直动式单向阀。
它可用来无泄漏地阻塞一个方向上的流量，同时允许相反方向上的自由回流。
阀心的行程受塑料弹簧座的限制。已安装的弹簧支持闭合运动。当没有液压油流通过阀门时，弹簧将阀心保持在闭合位置。
与直通阀相比，角阀多可以连通或关闭三个内部通道。由保护塞实现止挡和密封功能。
注意：
对于蓝色塑料弹簧座安装在阀板侧时采用的所有安装位置，均不会在此位置使用额外的密封圈！
在组件侧，密封圈（常见）用于密封下游安装的装配。
已安装的塑料弹簧座具有密封功能，不予以拆除或损坏。
德国力士乐REXROTH单向阀：
R901086051 Z1S6P05-41/V
R901086051 Z1S6P05-40/V
R901086052 Z1S6P30-40/V
R901086090 Z1S6D05-40/V
R901086058 Z1S6T05-40/V
R901124305 Z1S6T15-41/V
R901086059 Z1S6T30-40/V

力士乐REXROTH单向阀R901086051
叠加式单向阀 Z1S6P05-4X/V
R901086051 Z1S6P05-40/V
公称尺寸 6，P2 → P1，带机械操作
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
P通道无泄漏堵塞
开启压力0.5巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    P2→P1
连接类型    叠加阀
大小    6.
驱动类型    机械驱动
端口数    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901124305 Z1S6T15-4X/V
R901124305 Z1S6T15-41/V
公称尺寸 6，T1 → T2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
开启压力1.5巴
T通道无泄漏堵塞
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    T1→T2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901086032 Z1S6E50-4X/V
公称尺寸 6，A1 → A2，B1 → B2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道A和B无泄漏堵塞
开启压力5bar
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    A1→A2，B1→B2
连接类型 叠加阀
尺寸 6.
驱动类型 机械驱动
端口数量 4.
切换位置数量 2.
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.76

力士乐REXROTH叠加式单向阀
R901086060 Z1S6T50-4X/V
公称尺寸 6，T1 → T2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
T通道无泄漏堵塞
开启压力5bar
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    T1→T2
连接类型    叠加阀
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.79

力士乐REXROTH叠加式单向阀
R901298613 Z1S6B15-4X/V
公称尺寸 6，B1 → B2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道B无泄漏堵塞
开启压力1.5巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    B1→B2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901086070 Z1S6A05-4X/V
公称尺寸 6，A1 → A2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
开启压力0.5巴
直接驱动
通道A无泄漏堵塞
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    A1→A2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901086077 Z1S6B05-4X/V
公称尺寸 6，B1 → B2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
开启压力0.5巴
直接驱动
通道B无泄漏堵塞
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    B1→B2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901220126 Z1S6C15-4X/V
公称尺寸 6，A1 → A2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
直接驱动
通道A无泄漏堵塞
开启压力1.5巴
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    A1→A2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901086081 Z1S6C05-4X/V
公称尺寸 6，A1 → A2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
开启压力0.5巴
直接驱动
通道A无泄漏堵塞
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    A1→A2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.78

力士乐REXROTH叠加式单向阀
R901086601 Z1S6P05-4XVS090
公称尺寸 6，P2 → P1，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
开启压力0.5巴
直接驱动
P通道无泄漏堵塞
特殊类型90
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    P2→P1
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.77

力士乐REXROTH叠加式单向阀
R901086037 Z1S6F05-4X/V
公称尺寸 6，P2 → P1，T1 → T2，带机械操作
液压阀、隔离阀和梭阀、止回阀、单向阀、叠加阀
高性能范围内的工业液压阀。根据液压符号可靠阻断油流
开启压力0.5巴
直接驱动
P和T通道无泄漏堵塞
产品属性
连接图    ISO 4401-03-02-0-05
产品系列    Z1S6
工作压力[bar]    350
流量[l/min]    40
滑阀符号    P2→P1，T1→T2
连接类型    叠加式
尺寸    6.
驱动类型    机械驱动
端口数量    4.
切换位置数量    2.
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    0.76
力士乐压力开关HED5OH-31/50K14
