力士乐压力继电器原装进口HED8OP-20/200K14AS，购买进口液压、气动、自动化控制工业配件，认准“上海韦米机电设备有限公司”，公司经营进口品牌产品十多年，保证原装产品，品质保障，售后无忧，批量零售，价格优惠，产品图片实物拍摄。欢迎新老客户咨询采购！

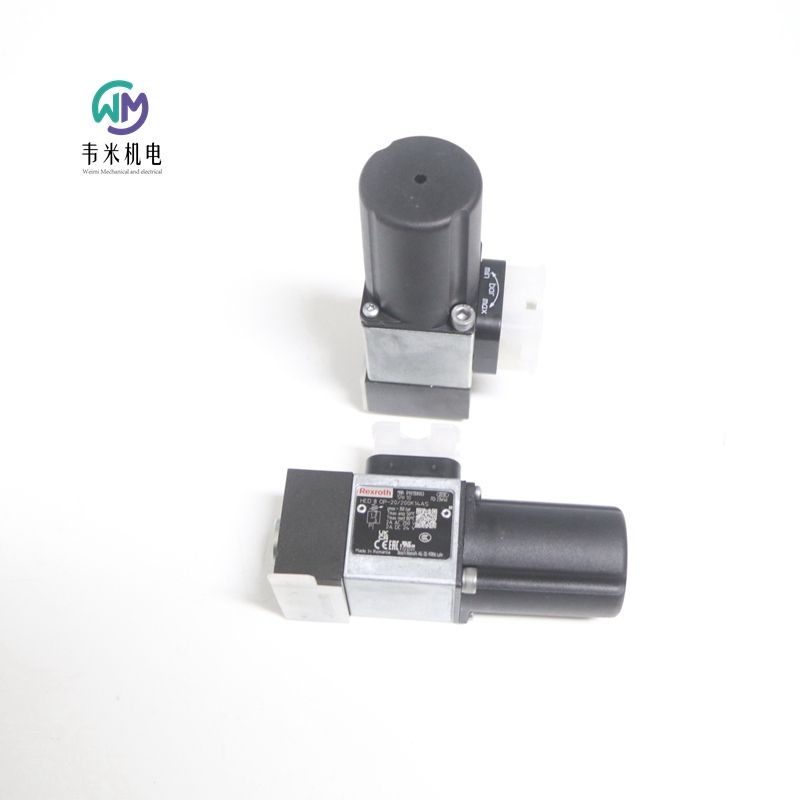

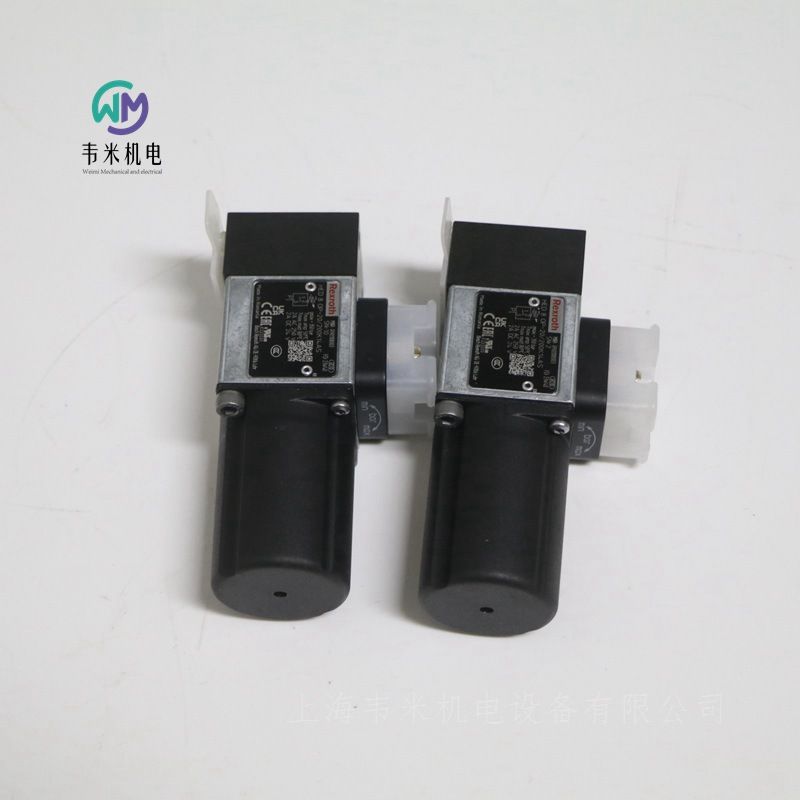

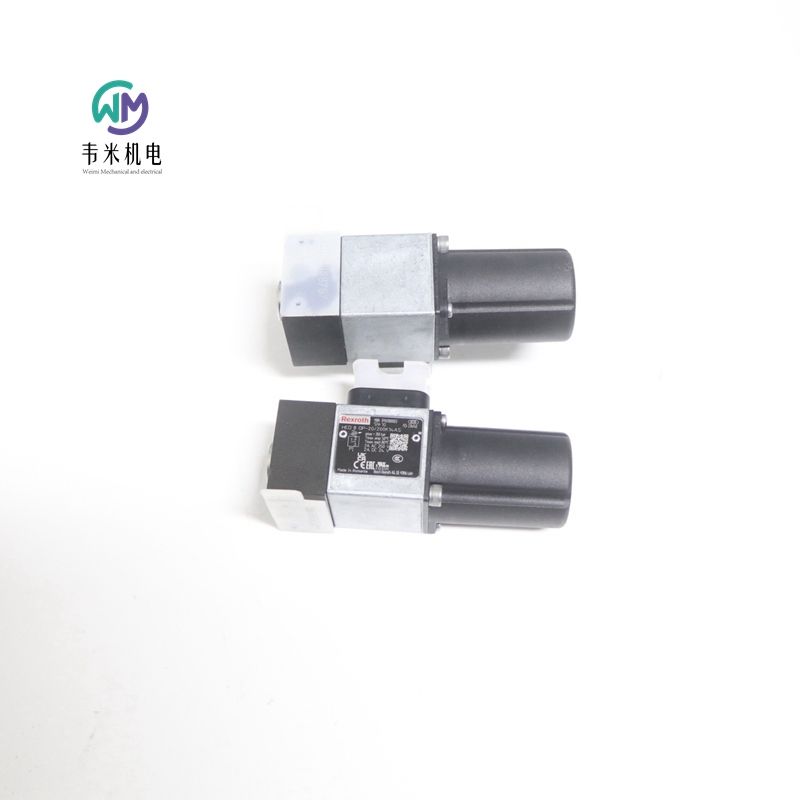

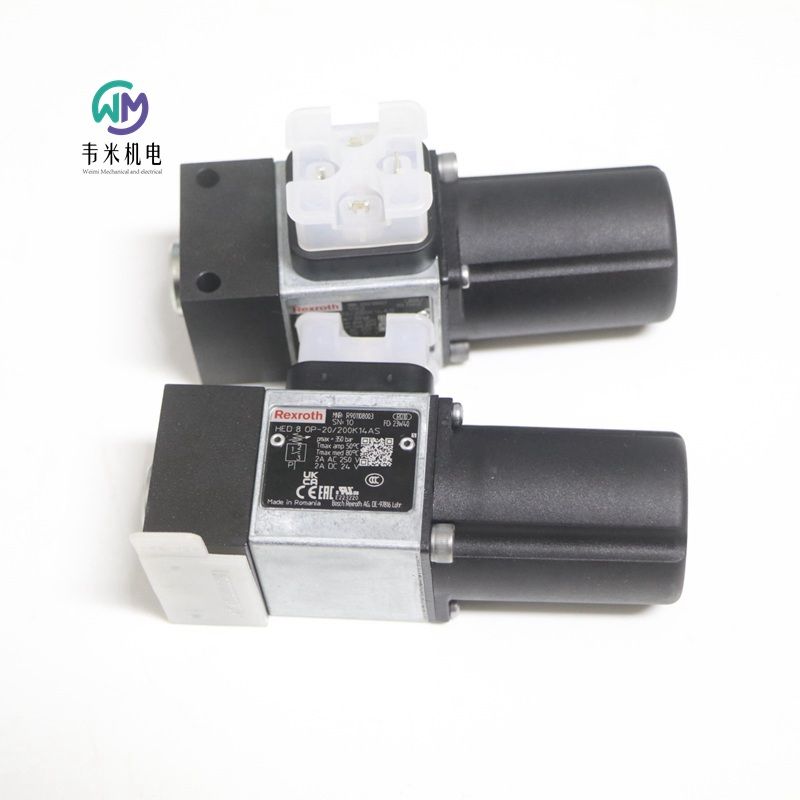

力士乐REXROTH压力开关HED8OP-2X/50K14AS
R901108003 HED8OP-20/200K14AS
50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
液压  传感器  机械压力开关  压力开关
电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%
活塞压力开关
带常闭/常开功能的微动开关
板材结构
带刻度和保护帽的内六角
不带连接插头，连接器 DIN EN 175301-803
带 NBR 密封件
连接图    板式结构
产品系列    HED 8
工作压力. [bar]    50
连接类型    底板安装
输出信号    带常闭触点/常开触点功能的微动开关
电源电压    12...250 V AC/DC
电插头    4 芯设备插头 (3 + PE)
电气连接说明    4 针设备插头 (3 + PE)，符合 EN 175301-803
符合性说明    CE - 根据低电压指令 2014/35/EU
液压油    HL,HLP,HLPD,HVLP,HVLPD
密封件    NBR
重量 [kg]    0.78

力士乐REXROTH液压-电气柱塞式压力开关
HED 8 -2X
组件系列 2X
大工作压力 630 bar
压力等级 50、100、200、350 和 630 bar
UL 组件，CCC 认证
重量：0.8kg
安装位置：任意
环境温度范围（NBR 密封件）：-25 … +50℃
环境温度范围（FKM 密封件）：-20 … +50℃
环境温度范围（低温密封件）：-40 … +50℃
正弦试验：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期
运输冲击：DIN EN 60068-2-27:1995-03：15 g / 11 ms
冲击测试：DIN EN 60068-2-29:1995-03：25 g / 6 ms
噪音测试：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min
符合性/证书：
CE：
DIN EN 61058-1: 2002 / A2: 2008
DIN EN 60947-1: 2007 / A1: 2011
DIN EN 60947-5-1: 2004 / A1: 2009
DIN EN 60529: 1991 / A2: 2013
UL：UL 508 第 17 版，文件编号：E223220（高 350 bar）
CCC：GB14048.5-2008
RoHS：符合欧盟指令 2011/65/EU
液压油温度范围（NBR 密封件）：-25 … +80℃
液压油温度范围（FKM 密封件）：-20 … +80℃
液压油温度范围（低温密封件）：-40 … +80℃
粘度范围：10 … 800mm²/s
加载次数：≥ 5 百万
带连接器“K14”：EN 175301-803，3 极 + PE
防护等级符合 EN 60529 标准：IP65（已安装并固定连接插头）
带连接器“K35”：IEC 61076-2-101，M12 x 1，A 编码，4 极
防护等级符合 EN 60529 标准：IP67，已安装和装配连接插头
大切换频率：7200 1/h
转换度（重复精度）：< 调定压力的 1 %
开关：符合 VDE 0630-1/DIN EN 61058-1
转换电阻：< 50mΩ
特点：
用于底板安装/管道安装
用于法兰连接，符合 ISO 16873
作为垂直叠加元件，与叠加阀板相连接，符合 ISO 4401
5 档压力
4 种调整类型：
– 带或不带保护帽的主轴
– 带刻度的主轴，带或不带保护帽
– 带刻度旋钮
– 带刻度可锁定旋钮
电气连接
– 带设计 A 阀插头（大型方形连接器）
– 带 M12 x 1 连接器
带常闭/常开触点功能的微动开关
电流零电位转换（从 1 mA 到 2 A）
压力范围经过 UL 认证，高达 350 bar
HED 8 类型的液压-电气压力开关是柱塞式压力开关。它们的基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关。
如果要监测的压力低于调定压力，则操作微动开关。要监测的压力通过节流孔传到柱塞。柱塞受弹簧座支持并克服压缩弹簧不断变化的作用力。弹簧座将柱塞的运动传输到微动开关，并在达到调定压力时释放后者的压力。这会打开或关闭电路，具体取决于电路设置。弹簧座的机械前挡块在压力突然降低和过压的情况下，可保护微动开关免于受到机械损伤，并防止压缩弹簧的固态压缩。
注意：
要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。
德国力士乐REXROTH压力继电器订货号和型号：
R901107394 HED8OH-20/50K14KW
R901099808 HED8OH-20/200K14
R901107369 HED8OH-20/200K14KW
R901101640 HED8OH-20/350K14
R901106509 HED8OP-20/100K14S
R901102747 HED8OP-20/100K14
R901107370 HED8OP-20/100K14KW
R901107790 HED8OP-20/100K14AS
R901102721 HED8OP-20/200K14
R901108018 HED8OP-20/200K14KW
R901106453 HED8OP-20/350K14
R901107914 HED8OP-20/350K14KS
R901102349 HED8OH-20/50K14
R901102754 HED8OA-20/50K14KW
R901102706 HED8OA-20/100K14
R901106262 HED8OA-20/100K14AS
R901095551 HED8OA-20/100K14KS
R901106448 HED8OA-20/200K14KW
R901102716 HED8OA-20/350K14KW
R901107915 HED8OA-20/630K14S
R901102360 HED8OH-20/100K14
R901107122 HED8OH-20/100K14KW
R901102706 HED8OA-2X/100K14
R901094159 HED8OA-2X/100K14KW
R901101698 HED8OA-2X/50K14
R901102710 HED8OA-2X/350K14
R901102711 HED8OA-2X/100K14S
R901102708 HED8OA-2X/200K14
R901106448 HED8OA-2X/200K14KW
R901106452 HED8OA-20/200K14AS
R901107396 HED8OP-20/50K14AS
R901106504 HED8OP-20/50K14S
R901102747 HED8OP-2X/100K14
R901107370 HED8OP-2X/100K14KW
R901107083 HED8OP-2X/50K14
R901106453 HED8OP-2X/350K14
R901107129 HED8OP-2X/350K14KW
R901107129 HED8OP-20/350K14KW
R901091138 HED8OP-2X/350K14AS
R901102721 HED8OP-2X/200K14
R901108003 HED8OP-20/200K14AS
R901108018 HED8OP-2X/200K14KW
R901107095 HED8OH-2X/350K14KW
R901099789 HED8OH-2X/200K14V
R901102349 HED8OH-2X/50K14
R901107086 HED8OH-2X/50K14AS
R901099808 HED8OH-2X/200K14
R901107369 HED8OH-2X/200K14KW
R901101640 HED8OH-2X/350K14
R901102360 HED8OH-2X/100K14
R901107122 HED8OH-2X/100K14KW

力士乐REXROTH叶片泵PV7-1X/25-30RE01MC0-16
液压泵R900580383 PV7-1A/25-30RE01MC0-16
可调节泵，标称尺寸30 cm³，压力160 bar，适用于工业应用，开路
工业应用中的高可靠性。低噪音和脉动水平。由于具有高重复性的低滞后，因此具有的控制行为。可与力士乐其他泵灵活组合。
铸铁外壳
可变排量泵
用于开路的工业应用
带NBR密封
产品特性
类型    变量
标称尺寸[cm³]    30
压力[bar]    160
体积流量[l/min]    54
旋转方向    顺时针方向的
轴端    带键控弹簧的圆柱形直径为B.25 mm，ISO 3019-2
固定    4孔安装法兰100B4HW，符合ISO 3019-2
压力流体    HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量[kg]    18.72


力士乐REXROTH叶片泵PV7-1X/16-30RE01MC0-08
R900533582 PV7-1A/16-30RE01MC0-08
可调节泵，标称尺寸30 cm³，压力80 bar，适用于工业应用，开路
工业应用中的高可靠性。低噪音和脉动水平。由于具有高重复性的低滞后，因此具有的控制行为。可与力士乐其他泵灵活组合。
铸铁外壳
可变排量泵
用于开路的工业应用
带NBR密封
产品特性
类型    变量
标称尺寸[cm³]    30
大压力[bar]    80
大体积流量[l/min]    54
旋转方向    顺时针方向的
轴端    带键控弹簧的圆柱形直径为B.25 mm，ISO 3019-2
固定    4孔安装法兰100B4HW，符合ISO 3019-2
压力流体    HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量[kg]    15.43

力士乐REXROTH叶片泵PV7-1X/10-20RE01MC0-10
R900534143 PV7-1A/10-20RE01MC0-10
可调节泵，标称尺寸20 cm³，压力100 bar，适用于工业应用，开路
工业应用中的高可靠性。低噪音和脉动水平。由于具有高重复性的低滞后，因此具有的控制行为。可与力士乐其他泵灵活组合。
铸铁外壳
可变排量泵
用于开路的工业应用
带NBR密封
产品特性
挤压类型    变量
标称尺寸[cm³]    20
压力[bar]    80
体积流量[l/min]    36
旋转方向    顺时针方向的
轴端    带键控弹簧的圆柱形直径为20 mm，ISO 3019-2
固定    4孔安装法兰80B4HW，符合ISO 3019-2
压力流体    HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量[kg]    12.12

力士乐REXROTH直控式变量叶片泵
PV7...A
机座大小 06, 20
规格 10 … 25
组件系列 1X, 2X
大工作压力 100 bar
大排量 25 cm³
大流量 36 l/min
极短的调节时间
低工作噪音
安装和连接尺寸符合 VDMA 24560/1 和 ISO 3019-2
高效
使用寿命长
可变排量
型号 PV7...A 的液压泵是具有可调节排量的直动式叶片泵。
基本上由壳体、盖板、转子、叶片、定子环、压缩弹簧、螺钉 和控制板组成。
为限制大流量，该泵配有螺钉。
驱动转子 在定子环中旋转。在离心力的作用下，转子 中的导向叶片 贴紧定子环的内滑动面。
吸油和排油过程
运输液压油所需的元件由叶片、转子、定子、控制板和盖板 组成。
转子 旋转时元件容积增加，且元件通过吸油通道填充液压油。达到大元件容积后，元件将与吸油侧分离。
如果转子 进一步旋转，则会建立与压力侧的连接，元件将会减少液压油并通过压力通道将其排出到系统中。
压力控制
定子环由弹簧固定在初始偏心位置。系统中所需的大工作压力是在调节螺钉 处通过弹簧设定。
因工作阻力而累积的压力与弹簧力相反，作用于定子环内滑动面的压力侧。
如果已达到与设定的弹簧力相一致的压力，则会向零位置方向推动定子环，使其离开偏心位置。流量确定为刚移除的设定值。若达到了弹簧处设定的峰值压力，则泵几乎会将流量控制为零。保持工作压力，仅更换泄漏位置。这样，液压油的功率损耗和热量即可保持为小。
PV7- 型号叶片泵的可调节排量有助于实现低脉动流量并可在下行控制过程中达到非常高的重复精度和低压力峰值，这些均得益于其特殊设计。通过调整高度调节螺钉实现噪音优化，从而降低工作噪音。流体动力润滑的滑动轴承确保长久使用寿命。
德国力士乐REXROTH叶片泵订货号和型号：
R900561857 PV7-11/06-10RA01MA0-05
R900561857 PV7-1X/06-10RA01MA0-05
R900563233 PV7-1X/06-10RA01MA0-10
R900919237 PV7-11/06-14RA01MA0-07
R900919237 PV7-1X/06-14RA01MA0-07
R900950953 PV7-20/20-20RA01MA0-10
R900950953 PV7-2X/20-20RA01MA0-10
R900950954 PV7-2X/20-25RA01MA0-05
R900950955 PV7-2X/20-25RA01MA0-10

力士乐REXROTH叶片泵
R900950955 PV7-2X/20-25RA01MA0-10
可变排量泵，尺寸25 ccm，压力100 bar，适用于工业应用，开路
高可靠性。低噪音和低脉动水平。效率高。控制器的快速响应行为。
压力控制器
带NBR密封件
产品属性
位移类型    变量
尺寸[cm³]    25
产品系列    PV7…A
大工作压力[bar]    100
大流量[l/min]    45
通过驱动    没有
旋转方向    顺时针旋转
轴端    圆柱形Ø25 mm，带装配键，ISO 3019-2
安装法兰    符合ISO 3019-2的4孔安装法兰100B4HW
液压油    HLP、HLPD、HVLP、HVLPD
麻烦    NBR
重量[kg]    11.34

力士乐REXROTH叶片泵PV7-2X/20-20RA01MA0-10
R900950953 PV7-20/20-20RA01MA0-10
可变排量泵，尺寸20 ccm，压力100 bar，适用于工业应用，开路
高可靠性。低噪音和低脉动水平。效率高。控制器的快速响应行为。
压力控制器
带NBR密封件
产品属性
位移类型    变量
尺寸[cm³]    20
产品系列    PV7…A
大工作压力[bar]    100
大流量[l/min]    36
通过驱动    没有
旋转方向    顺时针旋转
轴端    圆柱形Ø25 mm，带装配键，ISO 3019-2
安装法兰    符合ISO 3019-2的4孔安装法兰100B4HW
液压油    HLP、HLPD、HVLP、HVLPD
密封    NBR
重量[kg]    11.38

力士乐REXROTH叶片泵PV7-1X/06-14RA01MA0-07
R900919237 PV7-11/06-14RA01MA0-07
可变排量泵，尺寸14 ccm，压力70 bar，适用于工业应用，断路
高可靠性。低噪音和低脉动水平。效率高。控制器的快速响应行为。
压力控制器
带NBR密封件
产品属性
位移类型    变量
尺寸[cm³]    14
产品系列    PV7…A
大工作压力[bar]    70
大流量[l/min]    25.2
通过驱动    没有
旋转方向    顺时针旋转
轴端    圆柱形Ø20 mm，带装配键，ISO 3019-2
安装法兰    符合ISO 3019-2的4孔安装法兰80B4HW
液压油    HLP、HLPD、HVLP、HVLPD
密封    NBR
重量[kg]    5.15

力士乐REXROTH叶片泵PV7-1X/06-10RA01MA0-05
R900561857 PV7-1X/06-10RA01MA0-05
可调节泵，标称尺寸10 ccm，压力50 bar，适用于工业应用，开路
可靠性高。低噪音和低脉动水平。高效。控制器快速响应。
产品特性
类型    变量
标称尺寸[cm³]    10
压力[bar]    50
体积流量[l/min]    18
旋转方向    顺时针方向的
轴端    带键控弹簧的圆柱形直径为20 mm，ISO 3019-2
固定    4孔安装法兰80B4HW，符合ISO 3019-2
压力流体    HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量[kg]    5.12


力士乐REXROTH固定排量叶片泵
PVV
机座大小 1, 2, 4, 5
规格 18 … 193
组件系列 1X
大工作压力 210 bar
大排量 193.4 cm³
大流量 285 l/min
固定排量
轴的液压卸荷可延长轴承寿命
由于液压卸载叶片导致的低磨损
低工作噪音
具备可更换式泵插件，便于维修
高效
可以选择压力油口的位置
顺时针或逆时针驱动旋转方向
传动轴可选柱形轴或花键轴
双泵
非常紧凑的结构
压力油口位置可单独进行选择
型号 PVV 的液压泵是具有恒定排量的叶片泵。在定子环 中运转的转子 位于传动轴 的齿廓上。转子所在的槽能够容纳在转子旋转产生的离心力作用下贴紧定子环内表面的叶片。排液器室侧面由控制板密封。由于定子环的双偏心设计，因此，在所有情况下，在两个吸油腔体的反向存在两个压力腔，用于进行轴的液压卸载。因此，其仅须传递扭矩。叶片在通路中通过吸油范围进行部分卸载。此类卸载产生的磨损影响小，且确保高效。通过简单拆除盖板，可在无需自钟形罩上拆除壳体 的情况下，拆除泵插件（包括转子、叶片、定子环和控制板）。这样可以实现对泵的快速维护和修理。
通过在一个万向节轴上安装两个泵安装套件来形成双泵。油入口通过位于中心壳体的一个联合吸油口实现。油出口分别由两个泵安装套件实现。对于前部泵安装套件，压力油口位于法兰壳体内；对于背部泵安装套件，压力油口位于盖板内。大型泵安装套件始终位于法兰壳体侧。机座大小相同的泵安装套件不能用作双泵。
德国力士乐REXROTH叶片泵订货号和型号：
R900940633 PVV1-1X/018RA15UMB
R900947492 PVV2-1X/045RA15UVB
R900940587 PVV21-1X/040-018RA15DDMB
R900940260 PVV1-1X/027RJ15UMB
R900935466 PVV2-1X/068RA15DMB
R900941691 PVV2-1X/068RJ15DMB
R900939526 PVV1-1X/036RJ15UMB
R900932732 PVV5-1X/139RA15DMC
R900965263 PVV42-1X/122-040RA15UUMC

力士乐REXROTH液压叶片泵
R900932732 PVV5-1X/139RA15DMC
排量泵，尺寸139 cm³，压力175 bar，适用于工业应用，开路
双冲程叶片泵，无需液压轴承负载即可进行内力补偿，使用寿命长。
旋片式定排量泵
适用于开路工业应用
带NBR密封件
产品属性
位移类型    定量
尺寸[cm³]    139
产品系列    PVV
大工作压力[bar]    175
大流量[l/min]    203
通过驱动    没有
旋转方向    顺时针旋转
轴端    圆柱形Ø31.7 mm，带装配键
安装法兰    符合ISO 3019-1的2孔安装法兰127-2
液压油    HLP、HFC
密封    NBR
重量[kg]    34.67

力士乐REXROTH叶片泵PVV1-1X/036RJ15UMB
液压泵R900939526 PVV1-1X/036RJ15UMB
恒定排量，标称尺寸36 cm³，压力210 bar，右转，600-1800 min-1，安装法兰SAE-B
中压泵。低噪音和低脉动水平。效率好。适用于工业应用。
铸铁外壳
定叶片泵
用于开路的工业应用
带NBR密封
产品特性
类型    定量
标称尺寸[cm³]    36
压力[bar]    210
体积流量[l/min]    53
控件    没有
电源电压    24伏直流电
旋转方向    顺时针方向的
轴端    齿轮22-4，13T 16/32 DP，ISO 3019-1
固定    符合ISO 3019-1的2孔安装法兰101-2
标准    UAE
连接类型、工作连接    法兰连接
压力流体    HLP
密封件    NBR
重量[kg]    12.44

力士乐REXROTH固定排量叶片泵
PVQ
机座大小 1, 2, 4, 5
规格 18 … 193
组件系列 1X
大工作压力 210 bar
大排量 193.4 cm³
大流量 285 l/min
固定排量
轴的液压卸荷可延长轴承寿命
由于液压卸载叶片导致的低磨损
低工作噪音
具备可更换式泵插件，便于维修
高效
可以选择压力油口的位置
顺时针或逆时针驱动旋转方向
传动轴可选柱形轴或花键轴
双泵
非常紧凑的结构
压力油口位置可单独进行选择
型号 PVQ 的液压泵是具有恒定排量的叶片泵。在定子环 中运转的转子 位于传动轴 的齿廓上。转子所在的槽能够容纳在转子旋转产生的离心力作用下贴紧定子环内表面的叶片。排液器室侧面由控制板密封。由于定子环的双偏心设计，因此，在所有情况下，在两个吸油腔体的反向存在两个压力腔，用于进行轴的液压卸载。因此，其仅须传递扭矩。叶片在通路中通过吸油范围进行部分卸载。此类卸载产生的磨损影响小，且确保高效。通过简单拆除盖板，可在无需自钟形罩上拆除壳体 的情况下，拆除泵插件（包括转子、叶片、定子环和控制板）。这样可以实现对泵的快速维护和修理。在结构设计方面，型号 PVQ 尤其适用于行走机械应用。控制板的特殊设计实现对转子热膨胀的补偿并可应对压力突变。由于控制板分为弹性盘 和盖板，因此形成背压腔，用于抵消排液器中的压力。这样可确保转子和弹性盘之间的作用，从而实现佳容积效率。
通过在一个万向节轴上安装两个泵安装套件来形成双泵。油入口通过位于中心壳体的一个联合吸油口实现。油出口分别由两个泵安装套件实现。对于前部泵安装套件，压力油口位于法兰壳体内；对于背部泵安装套件，压力油口位于盖板内。大型泵安装套件始终位于法兰壳体侧。机座大小相同的泵安装套件不能用作双泵。
德国力士乐REXROTH叶片泵订货号和型号：
R901061921 PVQ2-1X/045RA15UVB
R900932961 PVQ4-1X/098RA15UMC


力士乐REXROTH固定排量叶片泵
PVH
固定排量
机座大小 1, 2
规格 16 … 79
额定压力 290 bar
大压力 320 bar
排量 15.9 … 79.3 cm³
液压平衡传动轴的使用可获得较长的轴承使用寿命
由于液压卸载叶片导致的低磨损
低工作噪音
具备可更换式泵插件，便于维修
高效
吸油口位置可选
顺时针或逆时针驱动旋转方向
传动轴可选柱形轴或花键轴
用途：
适用于具备较高工作压力的驱动器，例如，压弯机
型号 PVH 的液压泵是具有恒定排量的叶片泵。在定子环 中运转的转子 位于传动轴 的齿廓上。转子所在的槽能够容纳在转子旋转产生的离心力作用下贴紧定子环内表面的叶片。排液器室侧面由控制板密封。由于定子环的双偏心设计，因此，在所有情况下，在两个吸油腔体的反向存在两个压力腔，用于进行轴的液压卸载。因此，其仅须传递扭矩。叶片在通路中通过吸油范围进行部分卸载。此类卸载产生的磨损影响小，且确保高效。通过简单拆除盖板，可在无需自钟形罩上拆除壳体 的情况下，拆除泵插件（包括转子、叶片、定子环和控制板）。这样可以实现对泵的快速维护和修理。



力士乐REXROTH四通型号的方向伺服阀
4WS.2E...
规格 6
组件系列 2X
大工作压力 315 bar
大流量 48 l/min
特征
用于控制位置、力、压力或速率的阀
2 档式伺服阀，带机械反馈
第 1 级喷嘴/挡板放大器
用于底板安装：孔图按 ISO 4401
干燥的控制电机，液压液不得弄脏电磁铁间隙
也用作 3 通结构
无磨损控制阀芯复位元件
阀和集成控制电子元件已进行调节和测试
控制阀套上的压力腔带有间隙密封，因此无密封圈磨损
第 1 级的过滤器可从外部自由检修
4WS(E)2EM 6-2X/…
此型号的阀门是电动操作式二级伺服方向阀，其油口安装面符合 ISO 4401-03-02-0-05 标准。 它们主要用于控制位置、力、压力或速率。
这些阀门由机电转换器（力矩马达）、液压放大器（原理：喷嘴挡板）和套筒（第二级）中的控制阀芯（通过机械反馈连接到力矩马达）组成。
力矩马达线圈上的电气输入信号通过磁体产生作用于电枢的力，并与弹性管一起产生扭矩。这导致通过螺栓连接到弹性管的挡板从两个控制喷嘴之间的中心位置移开，并且在控制阀芯的前侧产生压差。压差导致阀芯改变位置，并导致压力油口连接一个执行机构油口，同时，另一个执行机构油口连接到回流油口。
控制阀芯通过弯曲弹簧（机械反馈）连接到挡板或力矩马达。阀芯的位置将改变，直到弯曲弹簧的反馈扭矩和力矩马达的电磁扭矩达到平衡并且喷嘴挡板系统的压差变为零。
因此，控制阀芯的行程和伺服阀的流量是与电气输入信号成比例来控制的。必须注意的是，流量取决于阀压降。
用于外部控制电子元件的型号 4WS2EM 6-2X/…
外部控制电子元件（伺服放大器）操作阀门并放大模拟输入信号（控制值），以便通过输出信号以流量控制形式驱动伺服阀。
带有 OBE 的型号 4WSE2EM 6-2X/…
要放大模拟输入信号，需集成特别针对此阀类型进行过调整的控制电子元件。它们与位于力矩马达盖帽中的连接器相连接。
德国力士乐REXROTH伺服阀订货号和型号：
R900952165 4WSE2EM6-22/5B9ET315K17EV
R900952166 4WSE2EM6-2X/10B9ET315K17EV

力士乐REXROTH四通型号的方向伺服阀
4WS.2E...
规格 10
组件系列 5X
大工作压力 315 bar
大流量 180 l/min
用于控制位置、力、压力或速率的阀
带机械反馈或机械和电气反馈的二级伺服阀
第 1 级喷嘴/挡板放大器
用于底板安装：孔图按 ISO 4401
干燥的控制电机，液压液不得弄脏电磁铁间隙
也用作 3 通结构
无磨损控制阀芯复位元件
在外部控制或通过集成电子元件 (OBE) 控制
阀和集成控制电子元件已进行调节和测试
带液动力补偿的控制阀芯
中心固定的控制阀套，因此对温度和压力的敏感性很低
控制阀套上的压力腔带有间隙密封，因此无密封圈磨损
第 1 级的过滤器可从外部自由检修
产品说明
4WS(E)2EM10-5X/...
4WS(E)2EM10-5X 型阀门是电动操作的 2 级伺服方向阀。它们主要用于控制位置、力和速率。
这些阀门由机电转换器（力矩马达）、液压放大器（原理：喷嘴挡板）和套筒（第二级）中的控制阀芯（通过机械反馈连接到力矩马达）组成。
力矩马达线圈上的电气输入信号通过磁体产生作用于电枢的力，并与弹性管 一起产生扭矩。这导致通过螺栓连接到弹性管的挡板从两个控制喷嘴之间的中心位置移开，并且在控制阀芯的前侧产生压差。该压差导致控制阀芯改变位置，并导致压力油口连接一个执行机构油口，同时，另一个执行机构油口连接到回流油口。
控制阀芯通过弯曲弹簧（机械反馈）连接到挡板或力矩马达。控制阀芯的位置将改变，直到弯曲弹簧的反馈扭矩和力矩马达的电磁扭矩达到平衡并且喷嘴挡板系统的压差变为零。
因此，控制阀芯的行程和伺服阀的流量是与电气输入信号成比例来控制的。必须注意的是，流量取决于阀压降。
外部控制电子元件，4WS2EM10-5X/... 型（单独订购）
外部控制电子元件（伺服放大器）操作阀门并放大模拟输入信号（控制值），以便通过输出信号以流量控制形式驱动伺服阀。
集成控制电子元件，4WSE2EM10-5X/... 型和 4WSE2ED10-5X/... 型
要放大模拟输入信号，需集成特别针对此阀类型进行过调整的控制电子元件 (10)。它们与力矩马达盖帽相连接。阀零位可以通过可从外部检修的电位计进行调整。
4WSE2ED10-5X/...
对于通过复位弹簧的机械控制，此类型的阀门还配备有电气阀芯位置检测和控制装置。控制阀芯位置由感应式位置传感器确定。由集成控制电子元件将位置传感器信号与控制值相比较。任何可能的控制偏差都进行电气放大，并且作为控制信号馈送到力矩马达。具有附加电气反馈时，与纯机械型号相比，电气控制器放大率可在较小信号范围内达到较高动态值。另外提供的机械反馈可确保在电源故障时，阀芯位于零范围内。
阀门仅与集成控制电子元件配合使用。阀零位可以通过可从外部检修的电位计进行调整。
注意：更改零电位可能导致系统损坏，故只能由的人员执行。
德国力士乐REXROTH伺服阀订货号和型号：
R901066145 4WS2EM10-5X/75B11ET315K8DV
R901066145 4WS2EM10-52/75B11ET315K8DV
R901065784 4WS2EM10-52/20B11ET315K8DV
R900956874 4WS2EM10-52/30B11ET315K31DV
R900949285 4WS2EM10-52/30B11ET315K31EV
R901020256 4WS2EM10-52/60B11ET315K8DV
R900243941 4WS2EM10-52/75B11ET315K31DV
R900956598 4WS2EM10-5X/75B11T315K31DV
R900956128 4WS2EM10-5X/10B11ET315K31EV
R900781091 4WS2EM10-5X/30B11ET315K31BV
R901043430 4WS2EM10-5X/30B11ET315K8AV
R901237664 4WS2EM10-5X/90B11XNT210K31EV-102
R900750593 4WS2EM10-5X/10B11ET315K8BV
R900909297 4WS2EM10-5X/45B11ET315K31EV



力士乐REXROTH伺服方向阀
R900949286 4WS2EM10-5X/60B11ET315K31EV
规格 10，外接放大器，±15 V DC
液压阀，方向阀，方向伺服阀，伺服阀
高性能范围内的工业液压阀。根据液压符号可靠快速地控制油流方向。由于内部活塞位置反馈，精度很高
喷嘴、带挡板的阀门
直接驱动
产品属性
连接图 ISO 4401-05-05-05
产品系列 4WS（E）2E10
工作压力[bar] 315
连接类型 底板安装
标称流量[l/min] 60
尺寸 10
驱动类型 带外部电子设备的电气
端口数量 4.
切换位置数量 3.
电源电压 ±15伏直流电
电气连接器 连接器，7极（6+PE）
电气连接说明 符合EN 175201-804的连接器7极（6+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    3.58

力士乐REXROTH伺服方向阀
R900922801 4WS2EM10-5X/90B11ET315K31EV
规格 10，外接放大器，±15 V DC
液压阀，方向阀，方向伺服阀，伺服阀
高性能范围内的工业液压阀。根据液压符号可靠快速地控制油流方向。由于内部活塞位置反馈，精度很高
喷嘴、带挡板的阀门
直接驱动
产品属性
连接图    ISO 4401-05-05-05
产品系列    4WS（E）2E10
工作压力[bar]    315
连接类型    底板安装
标称流量[l/min]    90
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    4.
切换位置数量    3.
电源电压    ±15伏直流电
电气连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    3.58

力士乐REXROTH伺服方向阀
R900772317 4WS2EM10-5X/60B11T315K31CV-114
规格 10，符号 V，外接放大器，24 V DC
液压阀，方向阀，方向伺服阀，伺服阀
高性能范围内的工业液压阀。根据液压符号可靠快速地控制油流方向。
外部先导油供应，内部先导油回油
直接驱动
产品属性
连接图    ISO 4401-05-05-05
产品系列    4WS（E）2E10
工作压力[bar]    315
流量[l/min]    130
滑阀符号    符号V
连接类型    底板安装
标称流量[l/min]    60
尺寸    10
驱动类型    带外部电子设备的电气
端口数量    2.
切换位置数量    3.
电源电压    24伏直流电
电气连接器    连接器，7极（6+PE）
电气连接说明    符合EN 175201-804的连接器7极（6+PE）
液压油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    3.59
力士乐压力继电器原装进口HED8OP-20/200K14AS
