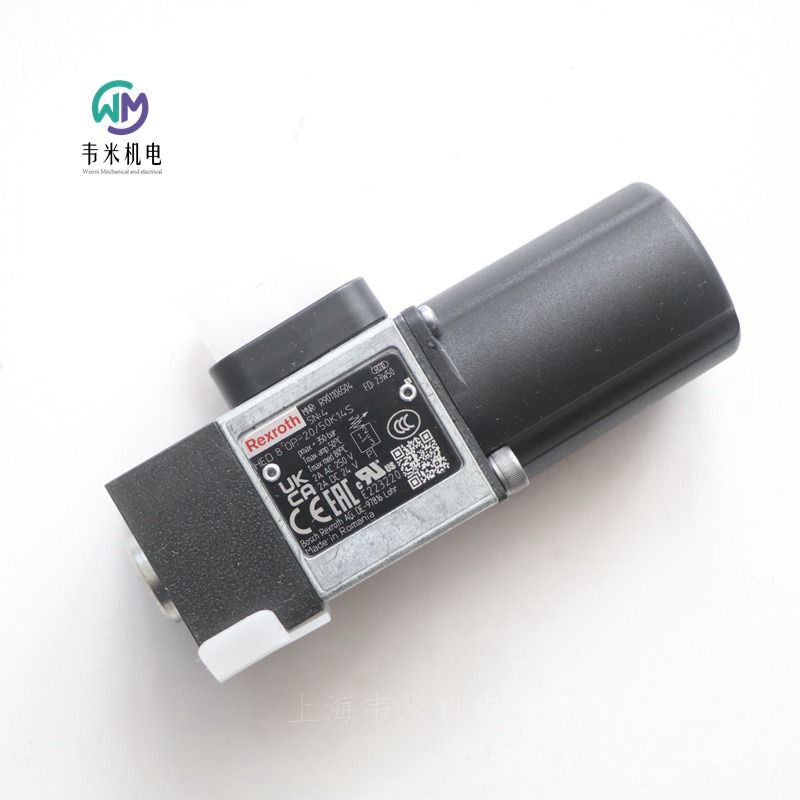

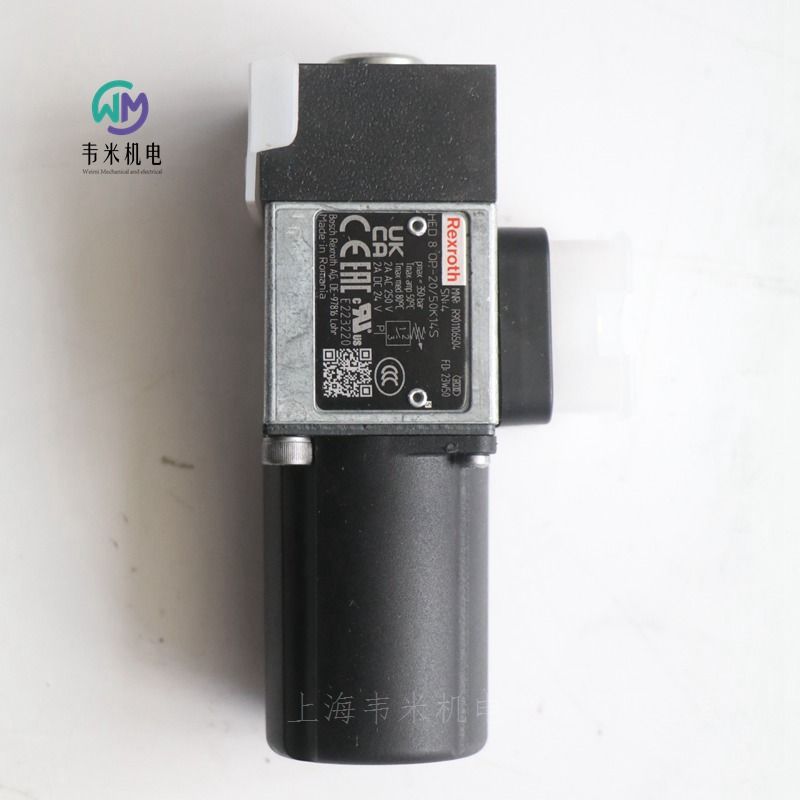

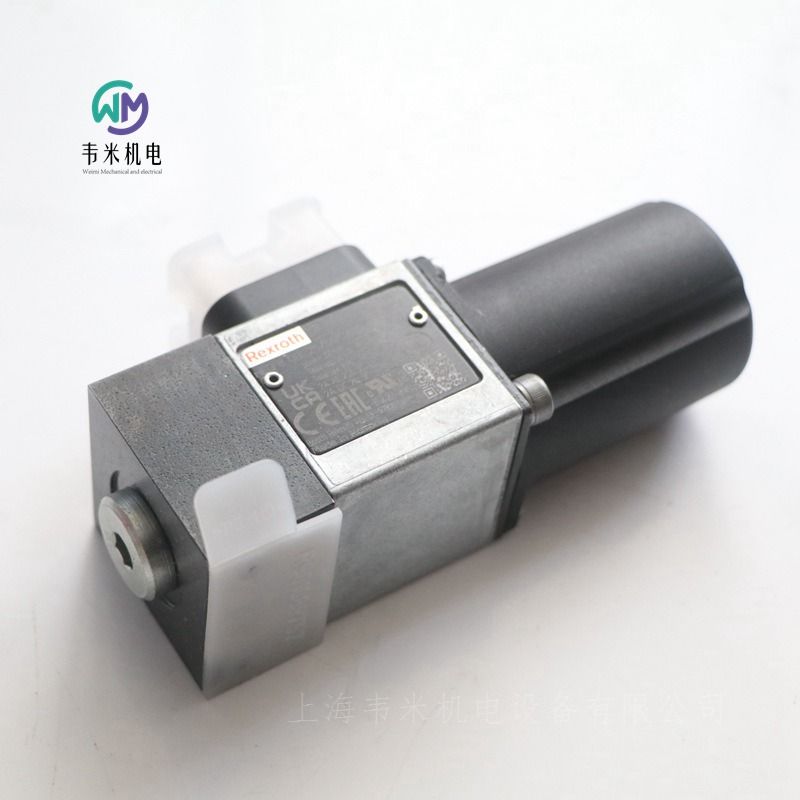

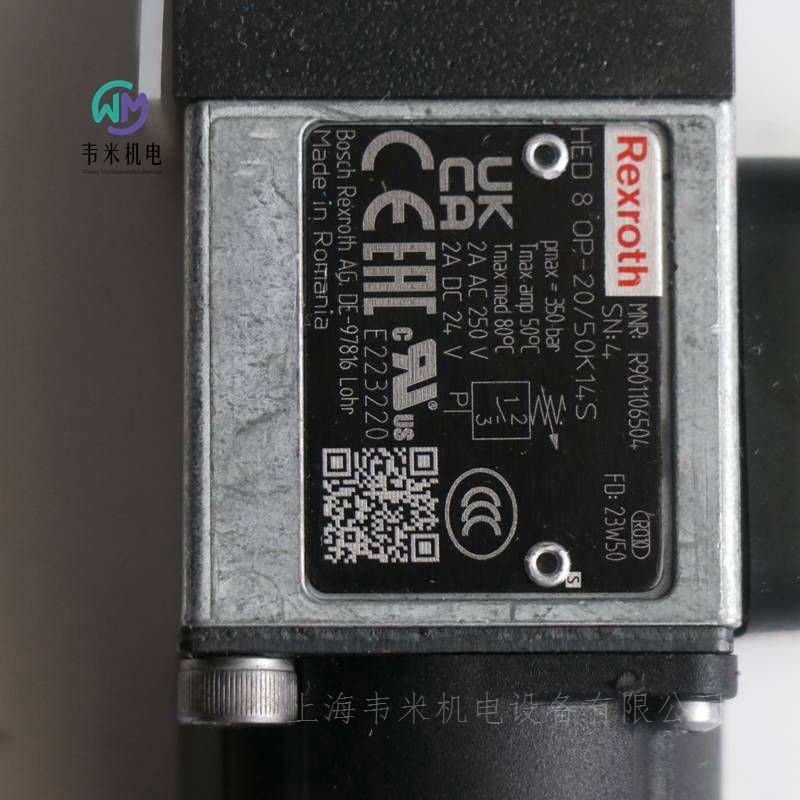

力士乐压力继电器带保护罩HED8OP-20/50K14S，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
力士乐REXROTH压力开关HED8OP-2X/50K14S
R901106504 HED8OP-20/50K14S
50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%
活塞压力开关
带常闭/常开功能的微动开关
板材结构
带保护帽的内六角
不带连接插头，连接器 DIN EN 175301-803
带 NBR 密封件
产品属性
连接图 板式结构
产品系列 HED 8
工作压力. [bar] 50
连接类型 底板安装
输出信号 带常闭触点/常开触点功能的微动开关
电源电压 12...250 V AC/DC
电插头 4 芯设备插头 (3 + PE)
电气连接说明 4 针设备插头 (3 + PE)，符合 EN 175301-803
符合性说明 CE - 根据低电压指令 2014/35/EU
液压油 HL,HLP,HLPD,HVLP,HVLPD
密封件 NBR
重量 [kg] 0.76
力士乐REXROTH液压-电气柱塞式压力开关
HED 8 -2X
组件系列 2X
大工作压力 630 bar
压力等级 50、100、200、350 和 630 bar
UL 组件，CCC 认证
重量：0.8kg
安装位置：任意
环境温度范围（NBR 密封件）：-25 … +50℃
环境温度范围（FKM 密封件）：-20 … +50℃
环境温度范围（低温密封件）：-40 … +50℃
正弦试验：DIN EN 60068-2-6:1996-05：10…2000 Hz / 大 10 g / 10 倍周期
运输冲击：DIN EN 60068-2-27:1995-03：15 g / 11 ms
冲击测试：DIN EN 60068-2-29:1995-03：25 g / 6 ms
噪音测试：DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min
符合性/证书：
CE：
DIN EN 61058-1: 2002 / A2: 2008
DIN EN 60947-1: 2007 / A1: 2011
DIN EN 60947-5-1: 2004 / A1: 2009
DIN EN 60529: 1991 / A2: 2013
UL：UL 508 第 17 版，文件编号：E223220（高 350 bar）
CCC：GB14048.5-2008
RoHS：符合欧盟指令 2011/65/EU
液压油温度范围（NBR 密封件）：-25 … +80℃
液压油温度范围（FKM 密封件）：-20 … +80℃
液压油温度范围（低温密封件）：-40 … +80℃
粘度范围：10 … 800mm²/s
加载次数：≥ 5 百万
带连接器“K14”：EN 175301-803，3 极 + PE
防护等级符合 EN 60529 标准：IP65（已安装并固定连接插头）
带连接器“K35”：IEC 61076-2-101，M12 x 1，A 编码，4 极
防护等级符合 EN 60529 标准：IP67，已安装和装配连接插头
大切换频率：7200 1/h
转换度（重复精度）：< 调定压力的 1 %
开关：符合 VDE 0630-1/DIN EN 61058-1
转换电阻：< 50mΩ
特点：
用于底板安装/管道安装
用于法兰连接，符合 ISO 16873
作为垂直叠加元件，与叠加阀板相连接，符合 ISO 4401
5 档压力
4 种调整类型：
– 带或不带保护帽的主轴
– 带刻度的主轴，带或不带保护帽
– 带刻度旋钮
– 带刻度可锁定旋钮
电气连接
– 带设计 A 阀插头（大型方形连接器）
– 带 M12 x 1 连接器
带常闭/常开触点功能的微动开关
电流零电位转换（从 1 mA 到 2 A）
压力范围经过 UL 认证，高达 350 bar
HED 8 类型的液压-电气压力开关是柱塞式压力开关。它们的基本构成是壳体、带柱塞的安装套件、压缩弹簧、调节元件和微动开关。
如果要监测的压力低于调定压力，则操作微动开关。要监测的压力通过节流孔传到柱塞。柱塞受弹簧座支持并克服压缩弹簧不断变化的作用力。弹簧座将柱塞的运动传输到微动开关，并在达到调定压力时释放后者的压力。这会打开或关闭电路，具体取决于电路设置。弹簧座的机械前挡块在压力突然降低和过压的情况下，可保护微动开关免于受到机械损伤，并防止压缩弹簧的固态压缩。
注意：
要延长使用寿命，安装压力开关时应确保振动较小，使其免于受到液压冲击。
德国力士乐REXROTH压力继电器订货号和型号：
R901107394 HED8OH-20/50K14KW
R901099808 HED8OH-20/200K14
R901107369 HED8OH-20/200K14KW
R901101640 HED8OH-20/350K14
R901106509 HED8OP-20/100K14S
R901102747 HED8OP-20/100K14
R901107370 HED8OP-20/100K14KW
R901107790 HED8OP-20/100K14AS
R901102721 HED8OP-20/200K14
R901108018 HED8OP-20/200K14KW
R901106453 HED8OP-20/350K14
R901107914 HED8OP-20/350K14KS
R901102349 HED8OH-20/50K14
R901107086 HED8OH-20/50K14AS
R901102754 HED8OA-20/50K14KW
R901102706 HED8OA-20/100K14
R901106262 HED8OA-20/100K14AS
R901095551 HED8OA-20/100K14KS
R901106448 HED8OA-20/200K14KW
R901102716 HED8OA-20/350K14KW
R901107915 HED8OA-20/630K14S
R901102360 HED8OH-20/100K14
R901107122 HED8OH-20/100K14KW
R901102706 HED8OA-2X/100K14
R901094159 HED8OA-2X/100K14KW
R901101698 HED8OA-2X/50K14
R901102710 HED8OA-2X/350K14
R901102711 HED8OA-2X/100K14S
R901102708 HED8OA-2X/200K14
R901106448 HED8OA-2X/200K14KW
R901106452 HED8OA-20/200K14AS
R901107396 HED8OP-20/50K14AS
R901106504 HED8OP-20/50K14S
R901102747 HED8OP-2X/100K14
R901107370 HED8OP-2X/100K14KW
R901107083 HED8OP-2X/50K14
R901106453 HED8OP-2X/350K14
R901107129 HED8OP-2X/350K14KW
R901107129 HED8OP-20/350K14KW
R901091138 HED8OP-2X/350K14AS
R901102721 HED8OP-2X/200K14
R901108003 HED8OP-20/200K14AS
R901108018 HED8OP-2X/200K14KW
R901107095 HED8OH-2X/350K14KW
R901099789 HED8OH-2X/200K14V
R901102349 HED8OH-2X/50K14
R901107086 HED8OH-2X/50K14AS
R901099808 HED8OH-2X/200K14
R901107369 HED8OH-2X/200K14KW
R901101640 HED8OH-2X/350K14
R901102360 HED8OH-2X/100K14
R901107122 HED8OH-2X/100K14KW
力士乐REXROTH压力开关HED8OP-2X/50K14AS
R901108003 HED8OP-20/200K14AS
50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
液压 传感器 机械压力开关 压力开关
电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%
活塞压力开关
带常闭/常开功能的微动开关
板材结构
带刻度和保护帽的内六角
不带连接插头，连接器 DIN EN 175301-803
带 NBR 密封件
连接图 板式结构
产品系列 HED 8
工作压力. [bar] 50
连接类型 底板安装
输出信号 带常闭触点/常开触点功能的微动开关
电源电压 12...250 V AC/DC
电插头 4 芯设备插头 (3 + PE)
电气连接说明 4 针设备插头 (3 + PE)，符合 EN 175301-803
符合性说明 CE - 根据低电压指令 2014/35/EU
液压油 HL,HLP,HLPD,HVLP,HVLPD
密封件 NBR
重量 [kg] 0.78
力士乐REXROTH压力开关HED8OP-2X/50K14AS
R901107396 HED8OP-20/50K14AS
50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
液压 传感器 机械压力开关 压力开关
电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%
活塞压力开关
带常闭/常开功能的微动开关
板材结构
带刻度和保护帽的内六角
不带连接插头，连接器 DIN EN 175301-803
带 NBR 密封件
连接图 板式结构
产品系列 HED 8
工作压力. [bar] 50
连接类型 底板安装
输出信号 带常闭触点/常开触点功能的微动开关
电源电压 12...250 V AC/DC
电插头 4 芯设备插头 (3 + PE)
电气连接说明 4 针设备插头 (3 + PE)，符合 EN 175301-803
符合性说明 CE - 根据低电压指令 2014/35/EU
液压油 HL,HLP,HLPD,HVLP,HVLPD
密封件 NBR
重量 [kg] 0.78
力士乐REXROTH压力开关HED8OH-2X/50K14AS
R901107086 HED8OH-20/50K14AS
50 bar，带 NC/NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
液压 传感器 机械压力开关 压力开关 HED 8 OH-2X/50K14AS
电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%
活塞压力开关
带常闭/常开功能的微动开关
法兰连接
带刻度和保护帽的内六角
不带连接插头，连接器 DIN EN 175301-803
带 NBR 密封件
连接图 法兰连接 (ISO 16873))
产品系列 HED 8
工作压力. [bar] 50
连接类型 法兰连接
输出信号 带常闭触点/常开触点功能的微动开关
电源电压 12...250 V AC/DC
电插头 4 芯设备插头 (3 + PE)
电气连接说明 4 针设备插头 (3 + PE)，符合 EN 175301-803
符合性说明 CE - 根据低电压指令 2014/35/EU
液压油 HL,HLP,HLPD,HVLP,HVLPD
密封件 NBR
重量 [kg] 0.61
力士乐REXROTH压力开关HED8OH-2X/100K14
R901102360 HED8OH-20/100K14
100 bar，带有 NC / NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
液压 传感器 机械压力开关 压力开关 HED 8 OH-2X/100K14
电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%
内六角
活塞压力开关
带常闭/常开功能的微动开关
法兰连接
不带连接插头，连接器 DIN EN 175301-803
带 NBR 密封件
产品属性
连接图 法兰连接 (ISO 16873))
产品系列 HED 8
工作压力. [bar] 100
连接类型 法兰连接
输出信号 带常闭触点/常开触点功能的微动开关
电源电压 12...250 V AC/DC
电插头 4 芯设备插头 (3 + PE)
电气连接说明 4 针设备插头 (3 + PE)，符合 EN 175301-803
符合性说明 CE - 根据低电压指令 2014/35 / EU
液压油 HL,HLP,HLPD,HVLP,HVLPD
密封件 NBR
重量 [kg] 0.55
力士乐REXROTH压力开关HED8OA-2X/100K14S
R901102711 HED8OA-20/100K14S
100 bar，带有 NC / NO 功能的微动开关，设备插头 DIN EN 175301-803（大方形插头）
液压 传感器 机械压力开关 压力开关
电流从 1 mA 到 2.0 A 的无电位切换。小滞后，取决于设置的开关点。重复精度高 < 设定压力的 1%
活塞压力开关
带常闭/常开功能的微动开关
管道安装
带保护帽的内六角
不带连接插头，连接器 DIN EN 175301-803
带 NBR 密封件
产品属性
连接图 内螺纹 G1/4
产品系列 HED 8
工作压力. [bar] 100
连接类型 管道
输出信号 带常闭触点/常开触点功能的微动开关
电源电压 12...250 V AC/DC
电插头 4 芯设备插头 (3 + PE)
电气连接说明 4 针设备插头 (3 + PE)，符合 EN 175301-803
符合性说明 CE - 根据低电压指令 2014/35/EU
液压油 HL,HLP,HLPD,HVLP,HVLPD
密封件 NBR
重量 [kg] 0.75
力士乐REXROTH液压元件：
力士乐REXROTH泵：轴向柱塞泵（轴向柱塞定量泵、轴向柱塞变量泵）、外啮合齿轮泵、内啮合齿轮泵。摆线泵、叶片泵、径向柱塞泵、电液泵。
力士乐REXROTH马达：径向柱塞马达、轴向柱塞马达（轴向柱塞定量马达、轴向柱塞变量马达）、外啮合齿轮马达。
力士乐REXROTH开/关阀：单向阀（止回阀、截止阀、充液阀）、方向阀（方向座阀、方向滑阀、电磁球阀、换向阀、手动阀、机械阀、电磁阀、电液换向阀）、压力阀（溢流阀、安全阀、减压阀、压力截止阀、压力顺序阀）、流量控制阀（节流阀、流量控制阀、二通流量控制阀）、二通插装阀（插装阀、逻辑阀、插装阀控制盖板）。
力士乐REXROTH比例、高频响和伺服阀：比例方向阀（直动式比例方向阀，比例换向阀，电磁比例阀，电液比例阀，先导式比例方向阀）、比例压力控制阀（比例溢流阀，比例减压阀）、比例流量控制阀、高频响方向阀（直动式高频响应比例阀，高频响应比例换向阀，高频响应比例方向阀、高频响应电液比例阀，先导式高频响应方向阀）、方向伺服阀（伺服阀，四通伺服方向阀，电液比例伺服阀）、比例插装阀（比例方向插装阀、高频响方向插装阀，高频响换向插装阀）、高频响比例伺服阀附件（压力补偿器，平衡阀，插头接线盒，电缆）。
力士乐REXROTH油路块和阀板：底板、盖板、过渡板、叠加阀板、多站油路块、模块化阀板系统、截止阀块、控制阀块
力士乐REXROTH电子元件：阀放大器（比例阀放大器，高响应方向阀放大板，伺服阀放大板，插头式放大器，开/关阀接线盒）、控制值放大器（模拟放大版）、轴调节（集成阀，轴控制器，P/Q阀、数字控制轴、嵌入式控制器，P/Q放大器、模拟定位模块）、泵控制（轴向柱塞泵数字式电子控制装置）、电子元件附件（机架和板卡插槽，电源和稳压设备、测试和维修设备，监测模块，连接插头和电缆，接头）。
力士乐REXROTH系统：泵系统（电动液压控制系统，变速泵驱动装置）。
力士乐REXROTH液压站：标准型液压站、紧凑型液压站、静默液压站、驱动单元、夹紧和驱动模块、电机/泵装配件、蓄能器站、过滤设备、液压站附件（衰减器）。
力士乐REXROTH传感器和信号发送器：压力传感器，电子压力开关、机械压力开关、压力指示单元（压力表，充液压力表）、浮球开关、温度开关、油处理（颗粒监测器、含水量测量单元）、速度传感器、信号编码器、斜盘倾角传感器。
力士乐REXROTH蓄能器：液压气动蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止块（蓄能器切断阀）。
力士乐REXROTH过滤器：空气过滤器、油箱安装过滤器/回油管路过滤器、嵌入式过滤器、可通断的双筒过滤器/嵌入式过滤器、油路块安装过滤器、吸油和替换插件过滤器、篮式滤网过滤器、过滤器材料、过滤器元件（过滤器滤芯）、过滤器附件（过滤器维护指示器，密封件）。
力士乐REXROTH逻辑阀盖板 LFA40D-7X/F
插装阀盖板R900938073 LFA40D-71/F
公称尺寸 40，符号 D，液压操作
高性能范围内的工业液压阀。用于插入的内置阀的可靠盖。
阀盖
连接图 ISO 7368-10-7-1-16
压力 [bar] 420
活塞符号 符号 D
连接类型 板材结构
标称尺寸 40
驱动类型 带液压操作
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 6.5
力士乐REXROTH插装阀盖板LFA16D-7X/FV
R900942750 LFA16D-7X/FV
公称尺寸 16，符号 D，液压操作
高性能范围内的工业液压阀。用于插入的内置阀的可靠盖。
连接图ISO 7368-06-1-1-16
压力 [bar] 420
活塞符号 符号 D
连接类型 板材结构
标称尺寸 16
驱动类型 带液压操作
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 0.8393
二通方向控制功能插装阀
LFA..D（高压）
用于方向控制功能的控制盖
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖同时充当从功率单元控制侧到先导控制阀的连接件。通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节一个执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀的一般构成为控制盖和安装套件。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
力士乐REXROTH二通方向控制功能插装阀
LFA..H2（标准）
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
带遥控口
带行程限制
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
德国力士乐REXROTH二通插装阀盖板订货号和型号：
R900912652 LFA16H1-7X/F
R900912655 LFA16H2-7X/F
R900912656 LFA16H2-7X/FX08
R900912694 LFA25H2-7X/F
R900912696 LFA25H2-7X/FX10
R900912728 LFA32H2-7X/F
R900336728 LFA40H2-71/FX20
1815500315 LFR16H8-1X/FX08
1815500316 LFR16H1-1X/FX08
1815500322 LFR25H4-10/FX12
力士乐REXROTH插装阀盖板R900912696
逻辑阀盖板 LFA25H2-7X/FX10
公称尺寸 25，手动行程限制
二通插装阀的控制盖。
六角形
产品属性
连接图 ISO 7368
产品系列 LFA
工作压力[bar] 420
连接类型 底板安装
大小 25
驱动类型 手动行程限制
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.14
力士乐REXROTH插装阀盖板
R900912656
逻辑阀盖板 LFA16H2-7X/FX08
公称尺寸 16，手动行程限制
二通插装阀的控制盖。
六角形
产品属性
连接图 ISO 7368
产品系列 LFA
工作压力[bar] 420
滑阀符号 符号H
连接类型 底板安装
大小 16
驱动类型 手动行程限制
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.12
力士乐REXROTH二通方向控制功能插装阀
LFA..WEA
标准系列
规格 16 … 160
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
用于设置方向阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
德国力士乐REXROTH插装阀盖板订货号和型号：
R900910271 LFA16WEA-7X/
R900912641 LFA16EWA-71/CA10DQMG24
R900910273 LFA25WEA-7X/
R900912683 LFA25WEA-7X/A10P10
R900955459 LFA40EWA-7X/CA20DQMG24
R900938215 LFA50WEA-71/
R901066608 LFA63EWA15-71/CA40DQMG24
1815500295 LFR25WEA105-10/
1815500274 LFR32WEA105-1X/
力士乐REXROTH逻辑阀盖板 LFA50WEA-7X/
R900938215 LFA50WEA-71/
公称尺寸 50，符号 WEA，液压操作
高性能范围内的工业液压阀。用于插入的内置阀的可靠盖。
阀盖
连接图 ISO 7368-11-9-1-16
压力 [bar] 420
活塞符号 符号 WEA
连接类型 板材结构
标称尺寸 50
驱动类型 带液压操作
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 9.22
力士乐REXROTH逻辑阀盖板 LFA25WEA-7X/
R900910273 LFA25WEA-7X/
公称尺寸 25，符号 WEA，液压操作
高性能范围内的工业液压阀。用于插入的内置阀的可靠盖。
阀盖
连接图 ISO 7368-08-3-1-16
压力 [bar] 420
活塞符号 符号 WEA
连接类型 板材结构
标称尺寸 25
驱动类型 带液压操作
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 2.02
力士乐REXROTH逻辑阀盖板 LFA16WEA-7X/
R900910271 LFA16WEA-7X/
公称尺寸 16，符号 WEA，液压操作
高性能范围内的工业液压阀。用于插入的内置阀的可靠盖。
阀盖
连接图 ISO 7368-06-1-1-16
压力 [bar] 420
活塞符号 符号 WEA
连接类型 板材结构
标称尺寸 16
驱动类型 带液压操作
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg]1.42
力士乐REXROTH二通方向控制功能插装阀
LFA..WEB
标准系列
规格 16 … 125
组件系列 6X, 2X, 7X
大工作压力 420 bar
大流量 25000 l/min
用于设置方向阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
力士乐REXROTH二通方向控制功能插装阀
LFA..GWA
标准系列
规格 16 … 100
组件系列 6X, 7X
大工作压力 420 bar
大流量 25000 l/min
用于设置方向阀
带集成梭阀
二通插装阀是专门用于紧凑油路块设计的元件。连接 A 和 B 的功率单元安装在多路阀中符合 ISO 7368 标准的接收孔内，且使用盖关闭。在大多数情况下，此盖也是从功率单元控制侧到先导控制阀的连接件。
通过使用相应先导控制阀进行控制，功率单元可以应用于压力、方向和节流功能，或应用于这些功能的组合。通过调节执行机构各个管路的多个流量规格来实现特别有效的解决方案。将元件的功率单元应用于多个功能具有很高的性价比。
二通插装阀通常由控制盖和安装套件组成。控制盖包含控制孔和可选行程限制功能、液压控制方向座阀或符合所需整体功能的梭阀。此外，可以在控制盖处安装电动方向滑阀或座阀。安装套件包括衬套、环（高只能用于 NG32 型号）、阀架、可选带衰减阻尼或不带衰减阻尼，以及闭合弹簧。
二通插装阀的功能与压力有关。这样，便可针对功能实现三个关键加压区域。
德国力士乐REXROTH二通插装阀盖板订货号和型号：
R900926535 LFA25GWA-71/P10
R900929157 LFA25GWA-70/A10P10T10
R900912635 LFA16GWA-71/A10P10
R900936188 LFA16GWA-71/A08P08
R900912725 LFA32KWA-7X/
R900912708 LFA32GWA-7X/
力士乐REXROTH插装阀盖板R900929157
逻辑阀盖板 LFA25GWA-7X/A10P10T10
R900929157 LFA25GWA-70/A10P10T10
公称尺寸 25，通过梭阀实现方向控制功能并且结构面符合 ISO4401 标准
二通插装阀的控制盖
产品属性
连接图 ISO 7368
产品系列 LFA
工作压力[bar] 420
连接类型 底板安装
大小 25
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 1.99
力士乐REXROTH逻辑阀盖板 LFA25KWA-7X/P12
R900948669
R900948669 LFA25KWA-71/P12
公称尺寸 25，通过梭阀实现方向控制功能并且结构面符合 ISO4401 标准
二通插装阀的控制盖。
产品属性
连接图 ISO 7368
产品系列 LFA
工作压力[bar] 420
连接类型 底板安装
大小 25
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD、HFC
密封 NBR
重量[kg] 2.02
力士乐REXROTH内啮合齿轮泵
PGF
机座大小 1, 2, 3
规格 1.7 … 40
组件系列 2X, 3X
大工作压力 250 bar
大排量 40.5 cm³
特征
固定排量
低工作噪音
低脉动流量
由于具有密封间隙补偿，因此在低粘度情况下也可实现效率
使用寿命长，得益于滑动轴承和密封间隙补偿
适合较大的粘度和速度范围
吸油特性
所有机座大小和规格之间可以相互组合
可与内啮合齿轮泵 PGH、叶片泵 PV7 和轴向柱塞泵组合
可根据要求在连接盖中集成阀技术
工业应用中具备低中等性能和压力范围的驱动器，例如，机床
行走机械应用中具备较高工作压力的耐疲劳驱动器，例如，提升设备、风扇和扩张器
PGF 类型液压泵为具有恒定排量的泄漏间隙补偿内啮合齿轮泵。它们基本由壳体、轴承盖、端盖、内啮合齿轮、小齿轮轴、轴承、轴向垫片、止动销及分段填充部件组成，分段填充部件包括：分段、扇形支撑体及密封辊。
吸油和排油过程
根据流体动力学安装的小齿轮轴 按所示旋转方向传动内啮合齿轮。在旋转过程中，吸油范围内容积将增加约 180° 以上。欠压使液压油流入腔体中。镰状的分段填充部件 将吸油部分与压力腔隔开。在压力腔内，小齿轮轴 的轮齿再次啮合在内啮合齿轮 的轮齿之间。通过压力通道将液体排出。
轴向补偿力 FA 作用于压力腔内部且与轴向垫片 内的压力场一同生成。因此旋转部件与固定部件之间的液纵向间隙非常小且确保压力腔液密封。
径向补偿力 FR 作用在分段 和扇形支撑体.分段和扇形支撑体间的面积比和板件密封 位置在设计时应确保实现内啮合齿轮、分段填充元件 和小齿轮轴 之间近乎无泄漏间隙的密封。板件密封 下的弹簧元件可确保在小的压力下也能够提供足够的接触压力。
流体动力和流体静力安装
作用在小齿轮轴 上的力由流体动力润滑的径向滑动轴承 承受；作用在内啮合齿轮 上的力由流体静力轴承承受。
齿轮轮齿系统
齿轮轮齿系统为渐开线轮齿系统。当啮合长度较大时，充液流量和压力波动较小；脉动速度减小明显降低了工作噪音。
所用材料
壳体、轴承盖、端盖 和轴向垫片:铝合金内啮合齿轮、小齿轮轴 和止动销：钢制普通轴承:带钢背分段的铜锡 和扇形支撑体：黄铜合金板件密封 :塑料
德国力士乐REXROTH内啮合齿轮泵订货号和型号：
R900932132 PGF1-2X/1,7RA01VP1
R900086159 PGF1-2X/1,7RE01VU2
R900086159 PGF1-21/1,7RE01VU2
R900952850 PGF1-21/3,2LN12VM-A387
R901021469 PGF1-21/1,7LA01VP1-A340B
R900932136 PGF1-2X/4,1RA01VP1
R900932136 PGF1-21/4,1RA01VP1
R900932183 PGF1-21/1,7LA01VP1
R900086166 PGF1-21/2,2RL01VM
R900086163 PGF1-2X/4,1RE01VU2
R900932137 PGF1-2X/5,0RA01VP1
R900932135 PGF1-2X/3,2RA01VP1
R900952850 PGF1-2X/3,2LN12VM-A387
R900068313 PGF2-22/006RN01VM
R900932261 PGF2-2X/019RE01VE4
R900932269 PGF2-22/016RE20VU2
R901263663 PGF2-22/011RE20VU2
R900932271 PGF2-22/011RE01VE4
R900932267 PGF2-22/016RE01VE4
R900932266 PGF2-2X/008RE01VE4
R900571401 PGF2-2X/019RA20VP2
R900932274 PGF2-2X/013RE01VE4
R900931660 PGF2-2X/006RJ01VU2
R900932269 PGF2-2X/016RE20VU2
R900938281 PGF2-22/011RJ01VU2
R900930689 PGF2-22/013RJ01VU2
R900564037 PGF2-2X/008RA01VP2
R900032712 PGF2-2X/013RA20VP2
R901018829 PGF2-22/016RJ01VU2
R900779104 PGF2-2X/011RJ01VU2K
R900983936 PGF2-2X/011RE01VE4K
R900932111 PGF3-31/040RE07VE4
R900932112 PGF3-31/032RE07VE4
R987046566 PGF3-31/025RE07VE
R900932112 PGF3-3X/032RE07VE4
R900029617 PGF3-3X/025RJ07VU2
力士乐内啮合齿轮泵R901263663
内齿轮泵 PGF2-2X/011RE20VU2
R901263663 PGF2-22/011RE20VU2
内齿轮泵，规格 11，压力 250 bar，适用于工业和移动应用，开路
适用于变速驱动器，低噪音和低脉动，得益于间隙补偿的高效率，适用于大压力下的200万次负载循环
恒排量内齿轮泵
适用于开路中的工业和移动应用
带FKM密封件
铝合金外壳
产品属性
排水量型 常数
产品系列 PGF
工作压力[bar] 210
流量[l/min] 39.6
大小 13
轴端 圆柱形Ø20，带装配键，ISO 3019-2
轴传动 具有
旋转方向 顺时针旋转
轴端 圆柱形Ø20 mm，带装配键，ISO 3019-2
安装法兰 符合ISO 3019-1的2孔安装法兰82-2
液压油 HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
特殊流体的大工作压力[bar] 210
重量[kg] 4.5
力士乐REXROTH内啮合齿轮泵
R900932274
内齿轮泵 PGF2-2X/013RE01VE4
R900932274 PGF2-22/013RE01VE4
内齿轮泵，规格 13，压力 250 bar，适用于工业和移动应用，开路
适用于变速驱动器，低噪音和低脉动，得益于间隙补偿的高效率，适用于大压力下的200万次负载循环
恒排量内齿轮泵
适用于开路中的工业和移动应用
带FKM密封件
铝合金外壳
产品属性
排水量型 常数
产品系列 PGF
工作压力[bar] 210
流量[l/min] 47.88
大小 16
轴端 圆柱形Ø20，带装配键，ISO 3019-2
轴传动 具有
旋转方向 顺时针旋转
轴端 圆柱形Ø20 mm，带装配键，ISO 3019-2
安装法兰 符合ISO 3019-2的4孔安装法兰80B4SW
液压油 HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
特殊流体的大工作压力[bar] 210
重量[kg] 4.08
力士乐REXROTH内啮合齿轮泵
R900931660
内齿轮泵 PGF2-2X/006RJ01VU2
R900931660 PGF2-22/006RJ01VU2
内齿轮泵，规格 6，压力 250 bar，适用于工业和移动应用，开路
适用于变速驱动器，低噪音和低脉动，得益于间隙补偿的高效率，适用于大压力下的200万次负载循环
恒排量内齿轮泵
适用于开路中的工业和移动应用
带FKM密封件
铝合金外壳
产品属性
排水量型 常数
产品系列 PGF
工作压力[bar] 210
流量[l/min] 23.4
轴端 齿轮传动16-4，9T 16/32 DP，ISO 3019-1
轴传动 具有
旋转方向 顺时针旋转
轴端 齿轮传动16-4，9T 16/32 DP，ISO 3019-1
安装法兰 符合ISO 3019-1的2孔安装法兰82-2
液压油 HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封 FKM
特殊流体的工作压力[bar] 210
重量[kg] 4.21
力士乐压力继电器带保护罩HED8OP-20/50K14S
